Этапы монтажа вентилируемых фасадов

Как правильно выбрать керамогранит

Имеют значение такие параметры:

• длина;
• ширина;
• толщина;
• структура поверхности;
• цвет.

Также есть понятие калибра, которое обозначает, насколько конкретная плита из керамогранита может отличаться от заданных размеров. Показатель достигает 0,5 мм. Его обязательно нужно учитывать при расчёте материала.

Подбирая высоту и ширину фасадной плитки, учитывают такие особенности:

• чем больше габариты, тем сложнее монтаж;
• при слишком маленьких размерах от фасада возникает впечатление «листа в клеточку»;
• желательно подбирать так, чтобы не приходилось подрезать;
• если облицовывать здание керамогранитом разного формата, сложно рассчитать и смонтировать направляющие.

Самым удобным и распространённым вариантом получается 60х60 см. Облицовочную плитку выбирают с минимальной толщиной, чтобы нагрузка на несущие конструкции была ниже.

По типу поверхности керамогранит делится на:

• матовую (необработанную) — это самый дешёвый вариант;
• полированную (глянцевую) — не собирает пыль, используется на зданиях класса люкс;
• полуполированную (обрабатывается более крупной фракцией и не так долго) — дешевле предыдущего варианта, не так сильно выражен блеск;
• сатинированную (перед обжигом обрабатывается минеральной солью, получается необычная текстура, возможны узоры разных цветов);
• структурированную — имитирует натуральный камень или даже дерево.

Оттенков керамогранита выпускается множество — от белого до чёрного. Более яркие цвета (такие, как синий или красный) дороже. Тон и текстура выбираются в зависимости от стиля, бюджета и личных предпочтений. Интересно смотрится сочетание двух контрастных или дополняющих цветов.

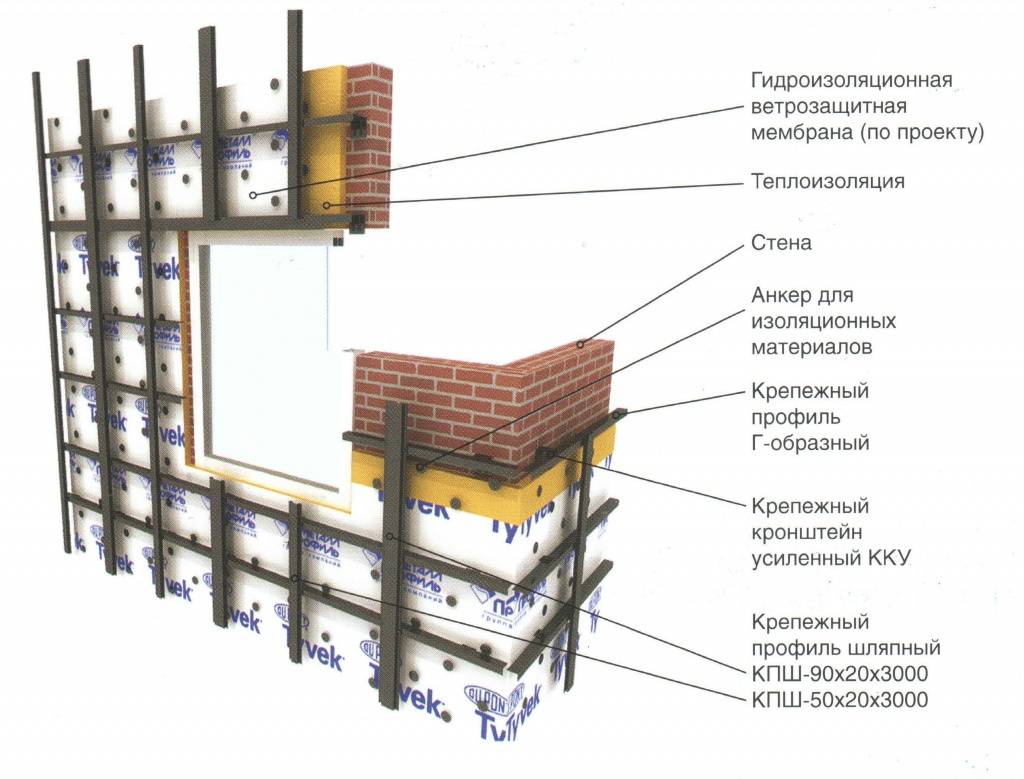

Правила монтажа вентилируемой фасадной системы под кирпич

Чтобы сэкономить на дополнительной отделке, бескаркасный вентилируемый фасад удобнее сооружать из декоративного кирпича. Вариант идеален для частной жилой постройки из газоблоков.

Технология в частном домостроении реализуется двумя способами:

1. Одновременно с возведением нового дома на общий фундамент.
2. По периметру стен эксплуатируемого дома на дополнительно обустроенный фундамент из бетонной ленты или металлической подсистемы.

На этапе кладки коробки дома между газоблоками укладывают для гибкой связи с внешней оболочкой металлические анкера с выступом больше 100 мм. Крепят утеплитель и мембрану. Во время кладки кирпича второй конец крепежей перекрывается рядами. На 1 м2 гибкой связки двух стен ставят 4-6 анкеров. По углам здания, в области дверных и оконных проемов на 1 м пог. ставят 3-4 анкерных крепежей.

Анкера гибкого соединения несущей стены с декоративной облицовкой фасада

Когда облицовку сооружают по периметру эксплуатируемого здания, сначала на несущие стены крепят анкера, потом насаживают утеплитель с пароизоляционной мембраной. Второй конец анкеров вмуровывают в кирпичную кладку по мере выгонки рядов.

Кладка кирпичной оболочки

Гибкая связка не способствует растрескиванию швов во время неравномерного проседания параллельных стен из газоблоков и кирпичей. Утеплитель с мембраной к коробке дома прижимает распорная шайба, насаженная на стержень каждого анкера.

Кроме анкеров, для гибкой связки между рядами кладки укладывают перфорированные ленты, базальтовые стержни с винтовым анкером на конце.

Правила эксплуатации и ухода

Чтобы исправно работала вентиляция под облицовкой дома, технические зазоры очищают от загрязнения. Получившую механическое повреждение панель меняют, чтобы внутрь вентиляционного пространства не попал мусор. Облицовку по мере загрязнения отмывают от грязи. Не забываем о предназначении облицовки – красивый внешний вид! Способы очистки и разрешенные для мытья средства указывает производитель панелей в документации.

Ответы на часто задаваемые вопросы

Из каких элементов состоит вентилируемый фасад?

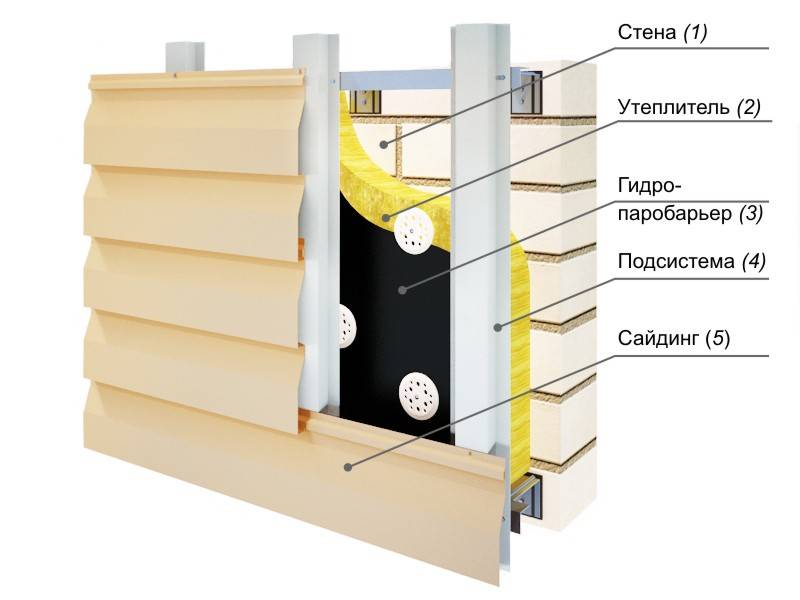

Конструкция состоит из силового каркаса, теплоизоляции, мембраны ветрозащиты и пароизоляции, вентилируемого зазора, внешней облицовки.

Как сэкономить на монтаже фасада дома?

Дешевле обойдется фасад, где материалами использован оцинкованный профиль для силового каркаса. В качестве бюджетной облицовки рассматривают панели из оцинкованного металлопроката или пластика.

Какие материалы необходимы для вентилируемого фасада?

Для работ понадобится профиль и подвесы для силового каркаса, теплоизоляция, мембрана ветрозащиты и пароизоляции, фасадные панели с элементами крепежей.

Какой утеплитель применяют в вентилируемой фасадной системе?

Для утепления фасадной системы применяют базальтовую вату и экструдированный пенополистирол.

Какие отличия у вентилируемого и обычного фасада?

В отличие от обычного мокрого, вентилируемый фасад под наружной облицовкой имеет зазор для циркуляции воздуха.

Можно сделать вентилируемый фасад без укладки теплоизоляции?

Когда частный дом не требует утепления, навешивают холодный вентилируемый фасад без теплоизоляции для выравнивания и украшения стен.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

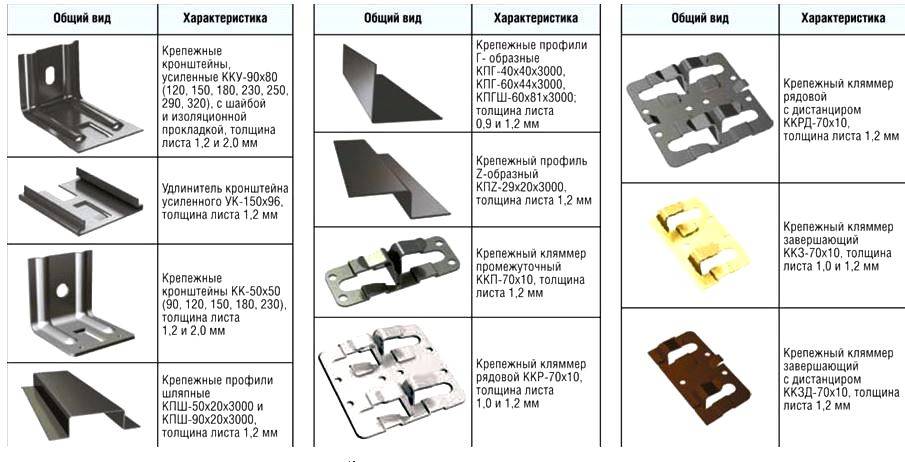

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

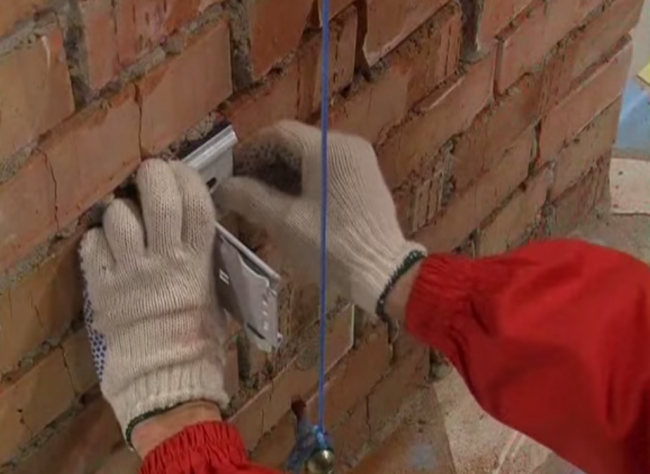

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

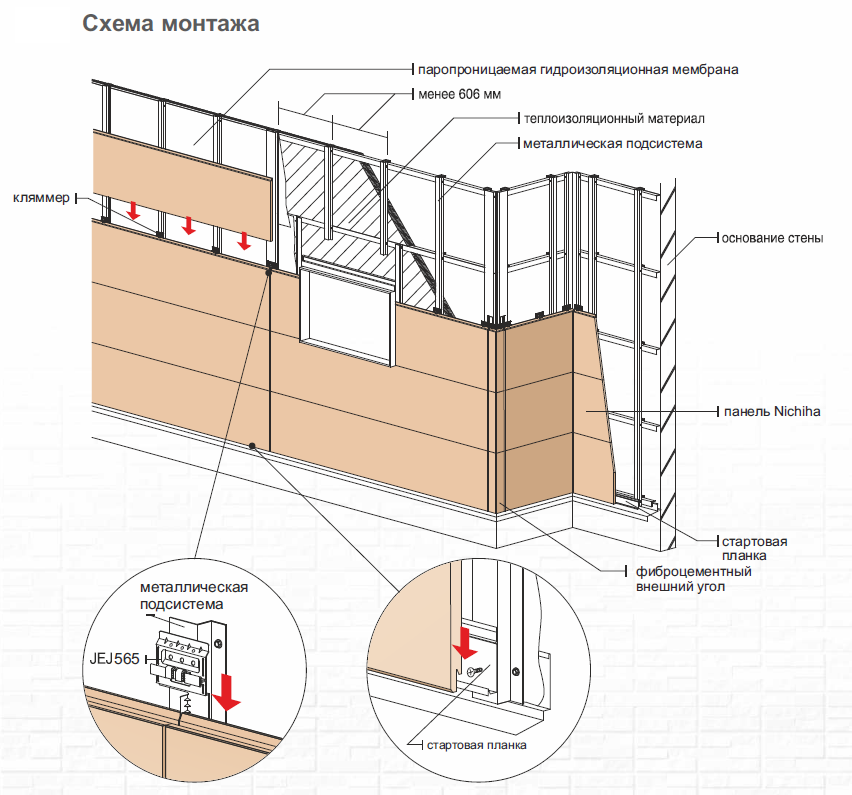

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;

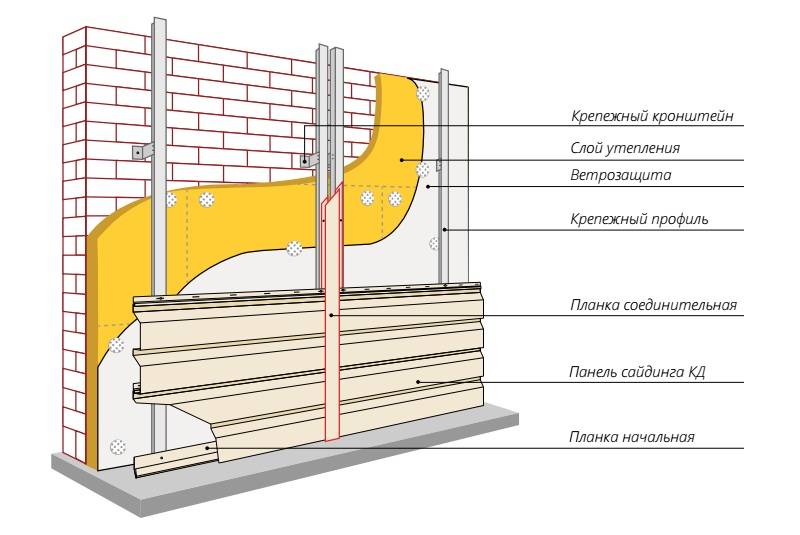

• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Возможные ошибки

Отдельно хочется поговорить о самых распространенных ошибках, которые возникают в процессе:

• Установка несущего каркаса в мороз. Так, после установки в морозы при повышении температуры есть высокая вероятность того, что крепежи ослабнут, и подсистема крепления начнет терять свою прочность и жесткость.
• Установка кронштейнов без компенсационной прокладки.  Это приведет к постепенному ослабеванию крепежа из-за того, что материал будет при каждом цикле сжиматься и разжиматься под действием температур.
• Совпадение швов при установке нескольких слоев утепления. Из-за этого будут образовываться мостики холода, что существенно снизит эффективность теплоизоляции.
• Установка клямеров слишком близко. Из-за этого плита будет плотно входить в крепежи и тогда при нагревании под солнцем плита попросту может лопнуть и это вызовет внутреннее напряжение.

Постарайтесь избегать таких ошибок, и тогда результат точно будет радовать вас на протяжении долгого времени.

Фасад из металлокассет

Вентилируемый фасад из металлокассет (фасадных кассет) — вид облицовки фасада, обладающий превосходными характеристиками и широкими возможностями визуального оформления здания. Благодаря широкой палитре цветов и размеров панелей, фасадные кассеты повсеместно применяются на различных строительных объектах, позволяют реализовать самые сложные архитектурные решения. Различают два основных вида панелей:

• Металлокассеты изготовленные из оцинкованной стали
• Фасадные кассеты изготовленные из композитных материалов

Металлокассеты — изготавливаются из тонколистовой стали с цинковым покрытием, который защищает металл от коррозии. Производство происходит посредством резки и гибки заготовок в прямоугольные формы, с последующей порошковой окраской панелей в определенный цвет по каталогу RAL . Различают два основных вида металлокассет по типу их установки:

• Скрытого типа крепления
• Видимого типа крепления

Фасадные кассеты из композита — изготавливаются из композитных панелей, состоящие из двух алюминиевых листов толщиной до 0,5 мм., между которыми вклеен полимерный лист. Толщина панелей определяется исходя из необходимых размеров кассет. Фасадные кассеты из композита обладают более легким весом чем металлокассеты, но композит в отличие от оцинкованного листа стали не является полностью негорючим материалом.

Для вентилируемых фасадов применяют слабогорючие листы композита, покрытые полимером для придания им цвета. Изготовление производится посредством фрезеровки листа, с последующей формовкой заготовок.

ПРЕЗЕНТАЦИЯ

Для ознакомления, просмотрите нашу видеопрезентацию архитектурного проекта вентилируемого фасада с облицовкой металлокассетами.

ВИДЫ ПОКРЫТИЙ

Фасадные кассеты обладают широкой палитрой цветов (матовые, глянцевые, структурные). Ламинация кассет позволяет придать панелям различные структуры, такие как фактура дерева и камня. Ниже представлены некоторые варианты покрытий.

RAL6005	RAL8017	RAL9002	Декор-1	Декор-2	Декор-3	Декор-4	Декор-5
Металлик-1	Металлик-2

СТРУКТУРНАЯ СХЕМА

Вентилируемый фасад с облицовкой металлокассетами состоит из нескольких слоев плит утеплителя, комплекса несущих элементов подсистемы и собственно облицовочных панелей. Для каждого объекта индивидуально формируется спецификация материалов для получения тех или иных технических показателей фасадной системы.

1. Кронштейн

2. Утеплитель

3. Тарельчатый дюбель

4,5. Направляющие подсистемы

6. Фасадные кассеты

МОНТАЖ ВЕНТИЛИРУЕМОГО ФАСАДА

Фасадные кассеты из композита или металла являются внешним слоем системы вентилируемого фасада. Для установки используют различные варианты исполнения несущей конструкции, которую изготавливают из коррозионностойки х материалов с последующей огрунтовкой.

Первым этапом работ является установка кронштейнов и плит утеплителя на стены. Утеплитель производитс я по специальной технологии для получения высоких показателей звуко и теплоизоляции, а также способности противостоять горению. Минераловатные плиты устанавливают в два слоя, которые различаются плотностью материала.

Это позволяет качественно защитить стены зданий, повысить теплотехничес кие характеристики ограждающих конструкций. Утеплитель рассчитан на весь срок службы фасада, он не подвержен разрушению.

Сле дующим этапом является крепление несущих направляющих системы. Исходя из размеров металлокассет, направляющие системы устанавливаются с определенным шагом, который был определен во время проектирования вентилируемого фасада. Подсистема выравнивает все неровности стен и образуют вентилируемый зазор, который позволяет свободно циркулировать воздуху.

Конечной фазой установки навесного фасада является установка внешних металлических откосов, оконных отливов, металлических кассет к направляющим.

СТОИМОСТЬ ВЕНТИЛИРУЕМОГО ФАСАДА ИЗ МЕТАЛЛОКАССЕТ

Сметный расчет стоимости навесного фасада производится специалистами, с учетом пожеланий заказчика, параметров объекта и других данных. Звоните нашим специалистам, мы проконсультируем Вас по вопросам производства работ, а также произведем расчет стоимости в кратчайшие сроки.

Произвести предварительную оценку стоимости работ и материалов Вы можете прямо сейчас, воспользовавшись нашим сервисом

Наша основная цель – долгосрочное взаимовыгодное сотрудничество!

Для консультации, оформления заявки звоните: +7 (495) 642-47-22

Технология монтажа вентилируемого фасада из керамогранита

Организация предварительных работ

Порядок проведения организационно-подготовительных работ утвержден законодательно, их необходимо провести для обеспечения безопасности рабочих и жильцов.

При организации работ по монтажу вентилируемого фасада из керамогранита следует:

• указать границы опасной зоны – 3 метра от стен здания;
• на указанном участке приготовить необходимые материалы и оборудование, а также определить место для сборочных работ. Если в качестве утеплителя используется минеральная вата, то следует приготовить строительные поддоны во избежание впитывания влаги от земли;
• в случае сложных погодных условий (сильного ветра либо низких температур) монтажные работы следует отложить.

Этапы монтажа вентилируемых фасадов

Можно выделить следующие этапы монтажных работ:

1. Необходимо взять рабочий проект вентилируемого фасада и произвести тщательное обследование здания с помощью нивелира или отвеса для выявления отклонений по горизонтали и вертикали, после чего пометить изменения на чертежах для пересчета дополнительной высоты и соответственно расхода материала. Рекомендуется сделать на бумаге схематическую раскладку плитки по стене. Расчет количества плит керамогранита производят, исходя из общей площади стен, учитывая швы между плитками, а также расстояние на температурное расширение материалов.
2. Выполнение разметки для крепления кронштейнов – наносится согласно проекту строительства. Сначала размечают нижние горизонтальные линии, а также вертикальные боковые. Далее с помощью рулетки и лазерного уровня отмечаются места крепления кронштейнов.
3. Согласно разметке при помощи специальных пластиковых анкеров (со стальными или полиамидными сердечниками) выполняется монтирование кронштейнов:

• с помощью перфоратора сверлятся отверстия в стенах;
• в них укладываются паронитовые прокладки;
• производится установка несущих элементов (с помощью шуруповерта вкручиваются шурупы в анкеры).

Важно соблюдать сторону загиба согласно проекту, чтобы впоследствии не сместилась вертикальная ось. При монтаже кронштейнов необходимо подкладывать под них к стене терморазрывную пластину из паронита

Фиксация крепления осуществляется с помощью шайбы из алюминия

Шляпку анкера во избежание коррозии окрашивают краской

Фиксация крепления осуществляется с помощью шайбы из алюминия. Шляпку анкера во избежание коррозии окрашивают краской.

1. После закрепления кронштейнов производится укладка утеплителя. Для герметичной термоизоляции используется ветрозащитная пленка – при этом требуется, чтобы ее слои перекрывали друг друга не менее чем на 10 см. Необходимую форму утеплителю можно придать с помощью ножниц либо ножа. Монтаж утеплителя начинается с нижнего ряда, крепление осуществляется на цоколь или профиль, а дальше утепляющие плиты крепятся между собой, вплотную друг к другу в шахматном порядке. Между облицовкой и утеплителем должна быть воздушная прослойка от 50 мм.
2. Далее необходимо установить вертикальные направляющие профили:

• в выемки опорных кронштейнов вставляются профили и закрепляются при помощи заклепок. Необходимо предусмотреть температурное расширение материала – оставить в местах крепления зазоры;
• согласно требованиям противопожарной безопасности необходимо установить противопожарные отсечки.

1. Монтаж облицовки вентилируемого фасада осуществляется следующим образом:

установка фасадных кассет — проводится сборка и крепление к профилям кляммеров;

монтирование облицовочной керамогранитной плитки.

Облицовка фасада здания керамогранитной плиткой может осуществляться двумя способами:

• монтажом с видимыми швами — с помощью крепежных элементов – шурупов, заклепок, кляммеров. В навесном вентилируемом фасаде из керамогранита плитка крепится на профиль, окрашенный для максимальной незаметности швов в тон плитки;
• бесшовным способом – в этом случае плитка крепится «невидимым» методом с внутренней стороны. Механические методы подразумевают закрепление плитки с внутренней стороны фасада с помощью дюбелей или штифтов. Для небольшой плитки (60х60 и меньше) применяется метод приклеивания облицовочного материала с помощью специального клея на вертикальный профиль (в этом случае плитку можно будет демонтировать, только разбив). Существует также комбинированный метод крепления, сочетающий механическое крепление облицовочной плитки в двух точках и применение клея.

Бесшовное крепление обходится дороже видимого, поэтому иногда нижний слой облицовки выполняют с помощью «невидимого крепления», а для верхних этажей здания осуществляют отделку с помощью видимых швов – такая уловка позволит снизить расходы.

Монтаж вентилируемых фасадов

Технология устройства навесного фасада подразумевает выполнение работ последовательно в несколько основных этапов:

1 этап – подготовительный

Подготовка поверхности стены

Степень ровности стены не принимается во внимание. Главное, чтобы не было сильно выступающих элементов, а также сильно поврежденных участков. Обязательным является нанесение грунтовки на поверхность стены

Обязательным является нанесение грунтовки на поверхность стены.

Нанесение разметки на стену

Шаг разметки определяется видом теплоизоляционного материала. К этому виду работ нужно относиться ответственно, т.к. она определяет качество установки каркаса и общий вид фасада.

2 этап – основной

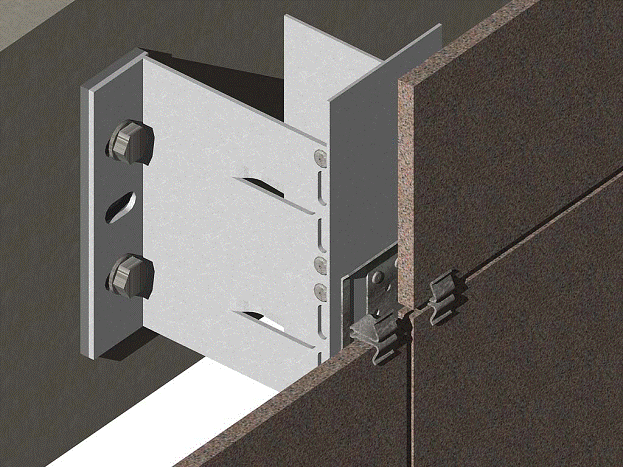

Способ установки кронштейна для вентилируемого фасада

Монтаж кронштейнов

В обозначенный местах крепятся кронштейны с применением анкеров, обработанных средствами против коррозии или оцинкованными. Для анкера перфоратором готовится углубление, диаметр которого равен диаметру дюбеля, а глубина на 5 мм. больше. Между стеной и кронштейном устанавливается паронитовая прокладка.Совет: анкерные дюбеля не устанавливаются в кладочный шов. Минимальное расстояние от края стены составляет 100 мм.

Монтаж утеплителя для навесного вентилируемого фасада

Монтаж теплоизоляционного материала

Утеплитель лучше использовать в плитах. Плиты устанавливаются между направляющими профилями так, чтобы не было зазоров.

Крепление утеплителя выполняется в зависимости от его вида. Для ваты – это дюбель-зонтик. Расход – минимум 5 шт. на лист.

Смещение утеплителя при монтаже навесного вентфасадаПри утеплении в два слоя, второй слой утеплителя укладывается со смещением на первый. В этом случае первый лист крепится двумя дюбелями-зонтиками, а второй – пятью.

Совет. При использовании материалов разной плотности, их устанавливают в порядке уменьшения теплопередачи.

Монтаж пленки

Пленка ветробарьера или её более эффективный аналог диффузионная мембрана монтируется горизонтально. Работы ведутся снизу-вверх, соблюдая требования к наличию вертикальных и горизонтальных перехлестов в 100-150 мм. Место стыка закрепляется строительным степлером

Важно правильно ориентировать пленку. Уложенная не той стороной, она не будет выполнять свои функции. Совет

Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки

Совет. Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки.

Монтаж направляющих профилей

С помощью профиля формируют каркас для установки облицовочного материала. В подавляющем большинстве случаев направляющий профиль монтируют горизонтально, а первым устанавливается угловой профиль.

Перед тем как приступить к монтажу облицовочного материала, правильность каркаса проверяется по приведенной ниже таблице.

3 этап – завершающий

Финишная отделка

Монтаж облицовочного материала выполняется в соответствии с требованиями производителя.

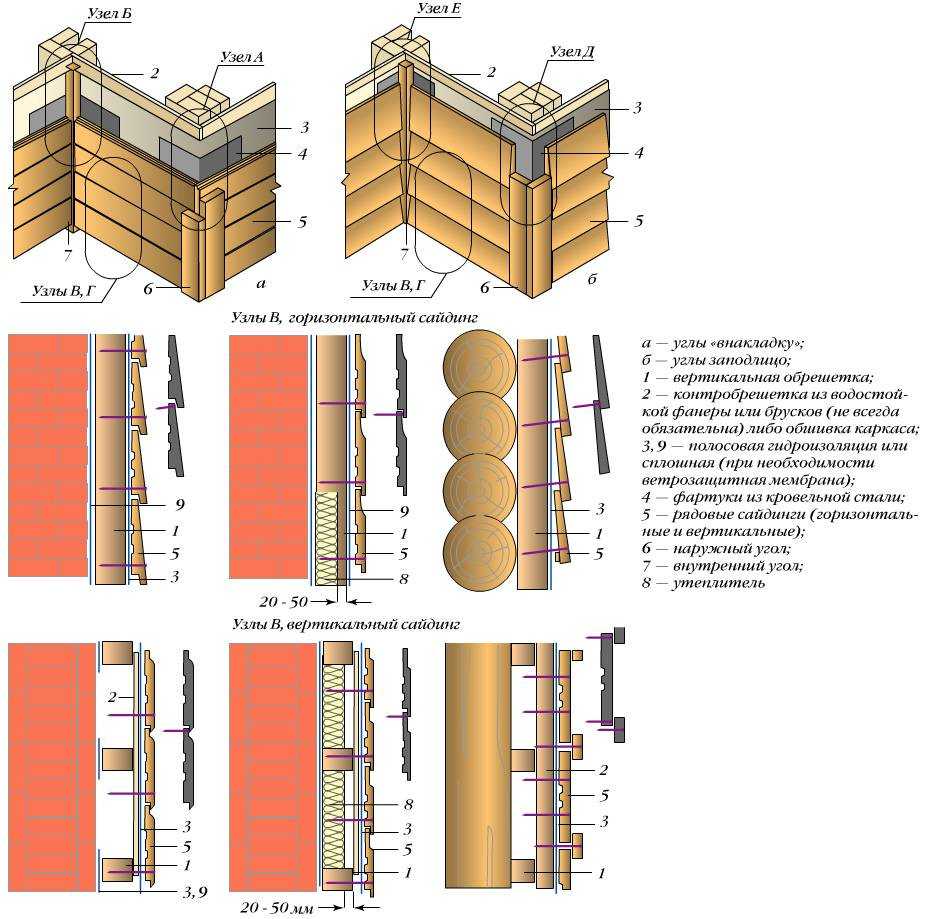

Кладка кирпича с воздушным зазоромОбычно работы выполняются снизу-вверх. Фиксируется облицовка на профиле с помощью метизов. Для сайдинга – это «блошки», для блок-хауса – саморез по дереву, для более тяжелых материалов – специальные кляймеры. Инструкция по креплению прилагается производителем материала. При этом наличие щелей и просветов не допустимо. Устранить их можно с помощью специальных накладок.

Более сложной является технология монтажа металлокассет и плит из керамогранита. Т.к. для их крепления применяется несколько видов кляймеров: концевые, поворотные, дистанционные. Чтобы выполнить установку правильно нужно иметь навыки монтажа.

Также своей спецификой отличается отделка клинкерным кирпичом. Его монтаж выполняется путем обустройства гибкой связки с несущей стеной, а для строительства стены из клинкерного кирпича предусматривается заливка дополнительного фундамента.

Вентфасад из перфорированных металлокассетОтдельным направлением в сфере устройства навесных вентилируемых фасадов является использование перфорированных фасадных панелей.

Фасадная панель с перфорацией не требует наличия вентиляционного зазора, т.к. она пропускает воздух и пар, при этом задерживает воду.

В случае монтажа систем подобного рода выдвигаются особые требования к утеплителю. Он должен иметь защитное покрытие.

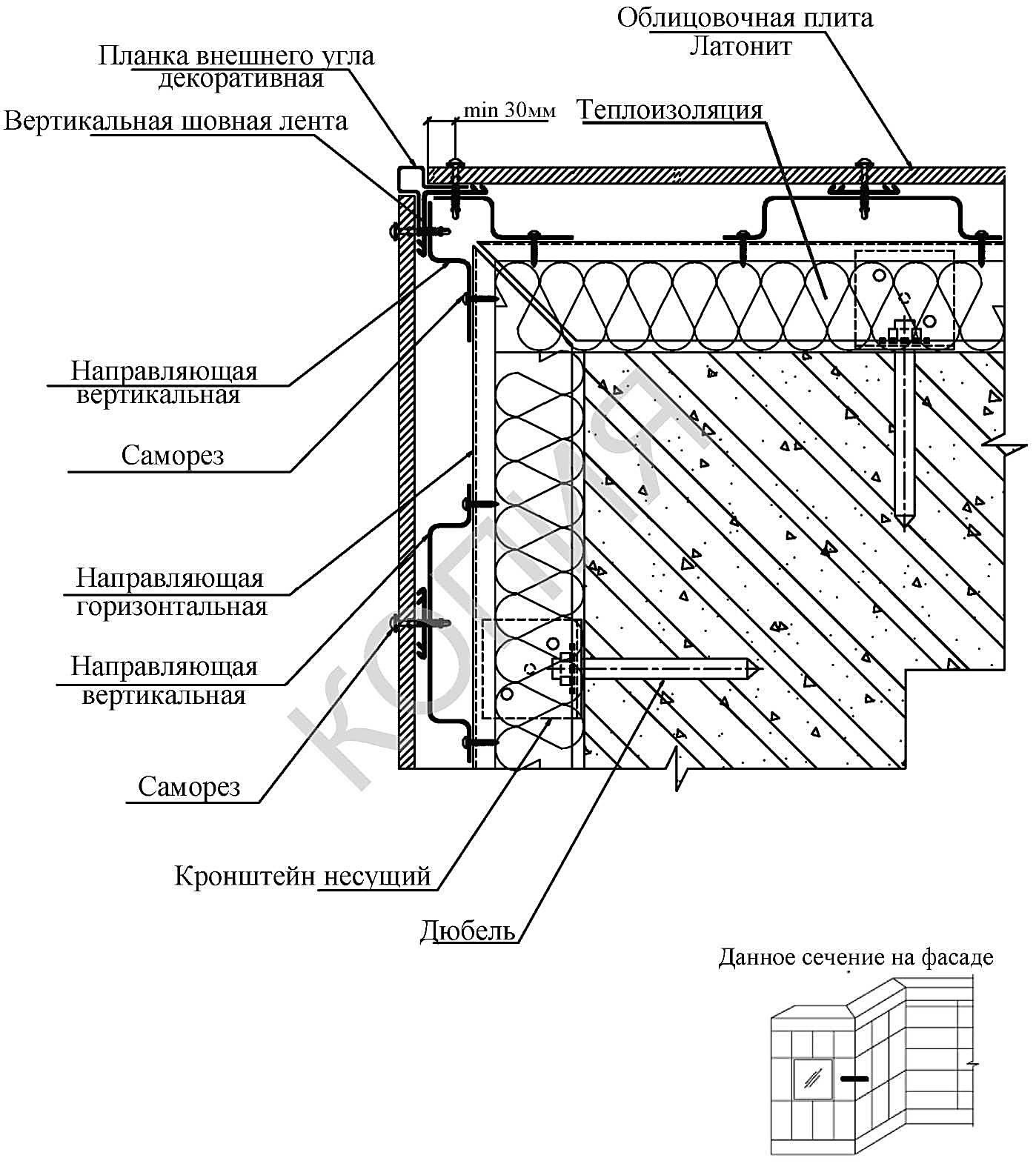

Последним штрихом в монтаже облицовочного материала является декорирование углов и откосов доборными планками.
