Сервисное обслуживание и чистка фанкойла своими руками

Причины поломки фанкойлов

Современные системы климатического контроля жилых и общественных помещений предполагают применение вентиляционных доводчиков – фанкойлов. Их функциональными задачами является подача, охлаждение, нагрев, увлажнение и очистка воздушных потоков.

Со временем даже самое качественное и надежное оборудование может выйти из строя. Регулярное обслуживание чиллеров и фанкойлов поможет снизить риски возникновения поломок, сократить расходы на замену и ремонт неисправных элементов. Доверить диагностику и ремонт вентиляционных систем стоит лишь опытных специалистам, но установить сам факт наличия поломки можно и самостоятельно, руководствуясь полезными советами.

Обязательные мероприятия по техническому обслуживанию: регламент работ

Чистка оборудования проводится дважды в год

В перечень обязательных технических работ входит:

  • визуальный осмотр на предмет механических дефектов и повреждений узлов;
  • проверка всех режимов работы дистанционного пульта;
  • чистка фильтров и теплообменника, а также крыльчатки вентилятора и шторок;
  • замер температуры воздуха на входе и выходе из фанкойла;
  • замеры давления жидкости в системе;
  • проверка дренажной системы;
  • замеры токов в двигателе;
  • осмотр электропроводки на предмет износа.

После проведения профилактических мероприятий специалисты составляют акт в двух экземплярах, один остается у исполнителя, другой у заказчика услуг.

Ремонт и обслуживание файнкойла

Несмотря на простоту, ремонт и обслуживание всё же необходимы, как и любому другому оборудованию.

Самые распространённые неисправности:

  • Повышенный шум и вибрация
  • Деформация лопастей
  • Нарушение изоляции и оплавка силовых цепей
  • Засорение радиатора (песком и другими мелкими частицами)
  • Разгерметизация системы. Опасна не только тем, что испортит напольное покрытие, но и угрозой пожара при попадании воды на электрозависимые части.

Ремонтные работы с нарушением изоляции и оплавки силовых цепей, возможно сделать самостоятельно, ещё в школе мы изучали общие принципы взаимодействия с электропроводами. При других поломках, лучше обратиться к специалистам. На рынке сейчас представлено множество компаний по ремонту и обслуживанию. Большая конкуренция между ними создаёт благоприятный ценовой показатель, для потребителей. Во избежание поломок, специалисты рекомендуют проводить профилактический сервис раз в 3 месяца и полноценную полную диагностику – раз в год.

Обязательным условием использования есть регулярное протирания от пыли и грязи. Из-за перепадов температур и влажности, на нём могут образовываться грибки, которые имеют негативное влияние на здоровье и способность к контаминации.

Выбирайте правильный, подходящий и рентабельный регулятор температуры в Вашем доме, и живите с комфортом.

Методика чистки кондиционеров

Причины загрязнения кондиционеров

  • Неприятный аромат сразу после включения кондиционера;
  • Течь внутреннего блока кондиционера при работе;
  • Появление шумов при включении и работе устройства.

Производить очистительные работы необходимо как минимум дважды в год: перед началом весенне-летнего сезона и перед зимой.

Технология очистки фильтров кондиционера

  1. Открываем верхнюю крышку кондиционера. Оттуда достаем верхние фильтры.
  2. Замачиваем фильтры на 5-10 минут в теплом мыльном растворе. За это время пыль и жир должны отойти от сеточки.
  3. Очищаем роторный вентилятор, который выглядит как валик. Он перегоняет потоки охлажденного воздуха из устройства в комнату. На лопастях через какое-то время накапливается пыль и жир. Наносим на лопасти раствор хозяйственного мыла.
  4. Застилаем пол пищевой пленкой и включаем кондиционер через 5-10 минут после нанесения мыла на лопасти. Аппарат начинает самостоятельно очищаться от загрязнений.
  5. В таком режиме кондиционер должен поработать несколько минут. После чего завершаем очищение лопастей кисточкой до тех пор, пока на них не останется грязи.
  6. Очищаем вентиляционные отверстия, которые находятся на верхней крышке устройства.

Правила чистки теплообменника кондиционера

Помните, вытирать теплообменник нельзя. В противном случае можно помять ламели, испортить набивку. Излишки средства должны стечь естественным путем.

Что такое обвязка фанкойла

Узел обвязки устанавливается с целью управления холодопроизводительностью путем регулировки подачи теплоносителя и его балансировки. Из-за большого разнообразия подобных узлов правильный монтаж фанкойла в разных помещениях может иметь определенные отличия. Он зависит от сложности все системы кондиционирования, возможностей объекта и требований, которые предъявляются к микроклимату. Каждый производитель предлагает собственную схему обвязки и, соответственно, комплектующие для нее собственного производства.

Такой узел представляет собой набор запорной арматуры и регулирующих датчиков. Он может быть стандартным или собираться под конкретные условия эксплуатации, а монтироваться на входе теплоносителя или его выходе из вентиляторного доводчика. Самый простой комплект включает в себя:

  • прямой и обратный трубопровод;
  • запорную арматуру;
  • датчики температуры и давления.

Наиболее важной деталью, которую рекомендуется обязательно включать в обвязку каждого фанкойла, считается трехходовой клапан. Его функция заключается в подаче теплоносителя в обход теплообменника при достижении заданных температурных параметров. Благодаря ему достигается непрерывная циркуляция воды или незамерзающей жидкости по трубам всей системы при периодическом отключении доводчика

Благодаря ему достигается непрерывная циркуляция воды или незамерзающей жидкости по трубам всей системы при периодическом отключении доводчика.

Для повышения качества и надежности,  фанкойлы дополнительно комплектуются сетчатыми фильтрами, гибкими вставками, насосами, автоматическими воздухоотводчиками, устройствами для устранения перепадов давления. Варианты обвязки могут быть вертикальными и горизонтальными, с левосторонним или правосторонним подключением.

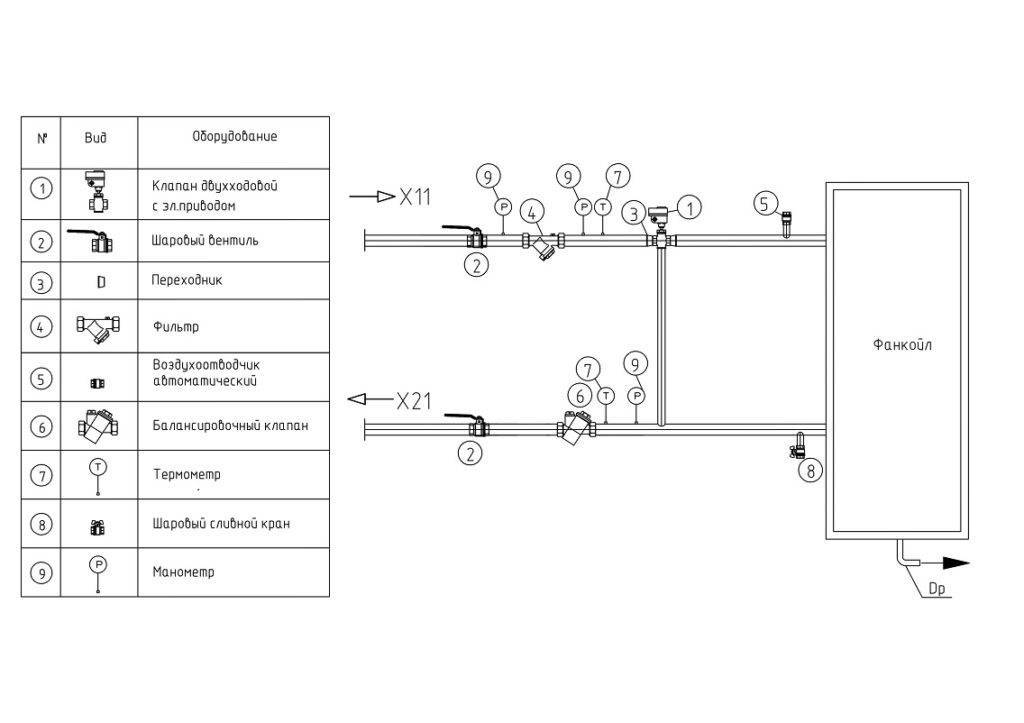

Схема обвязки двухтрубного фанкойла

Это самая распространенная схема, которая идеально подходит для жилых помещений, офисов, складов и тех помещений, где нет возможности устанавливать дорогое оборудование или организовывать сложную систему трубопроводов. Двухтрубный фанкойл имеет один теплообменник и может выполнять только одну функцию – либо охлаждение воздуха, либо его нагрев. Одна труба используется для подачи охлажденной/нагретой воды, вторая – для ее отвода назад к чиллеру или центральному кондиционеру.

С целью отопления подающая труба соединяется с котлом или источником теплоснабжения и при переходе на режим кондиционирования летом специальный клапан включает подачу от чиллера и блокирует линию соединения с отопительным котлом. Если в системе присутствует реверсивный чиллер (с функцией теплового насоса), то в подключении к котельной нет необходимости. При изменении температуры автоматика регулирует периодичность включения/отключения фанкойла, что значительно снижает расход теплоносителя и экономит электроэнергию.

Схема обвязки четырехтрубного фанкойла

4-х трубный фанкойл имеет два теплообменника и соответственно должен включать элементы обвязки в двойном размере. Каждое устройство отдельно подключается к холодной и горячей воде и у каждого имеется свой смесительный узел с 3-х ходовым клапаном, что позволяет исключить смешивание нагретого и охлажденного теплоносителя. Установка оборудования по такой схеме позволяет оперативно регулировать мощность теплообменника путем изменения расхода тепло или холодоносителя или его температуры.

Четырехтрубные фанкойлы могут работать в круглогодичном режиме, одновременно выполняя обогрев одних помещений и кондиционируя другие

При таких нагрузках особенное внимание должно быть уделено всем элементам обвязки каждого доводчика: качественной теплоизоляции и герметичности трубопроводов, наличию необходимых датчиков, запорных и шаровых вентилей

Сегодня на рынке климатического оборудования имеются огромные возможности не просто купить фанкойл нужного дизайна и производительности, но и создать разветвленную систему кондиционирования. Чтобы она могла работать очень продолжительное время, стоит выполнить профессиональные гидравлические расчеты и в соответствии с ними выбрать наиболее подходящую схему обвязки.

Основные классы чиллеров

Условное разделение чиллеров на классы происходит в зависимости от типа холодильного цикла. По этому признаку все чиллеры можно условно отнести к двум классам — абсорбционным и парокомпрессорным.

Устройство абсорбционного агрегата

Абсорбционный чиллер или АБХМ для работы использует бинарный раствор с присутствующими в нем водой и бромидом лития — абсорбер. Принцип функционирования — поглощение хладагентом тепла в фазе преобразования пара в жидкое состояние.

Такие агрегаты используют тепло‚ выделяющееся при работе промышленного оборудования. При этом абсорбирующий поглотитель с температурой кипения значительно превышающей соответствующий параметр хладагента‚ хорошо растворяет последний.

Схема функционирования чиллера этого класса следующая:

  1. Тепло от внешнего источника подводят к генератору, где оно разогревает смесь бромида лития и воды. При кипении рабочей смеси хладагент (вода) полностью испаряется.
  2. Пар переносится в конденсатор и становится жидкостью.
  3. Хладагент в жидком виде попадает в дроссель. Здесь он охлаждается‚ а давление падает.
  4. Жидкость поступает в испаритель‚ где происходит испарение воды и поглощение ее паров раствором бромида лития — абсорбером. Воздух в помещении охлаждается.
  5. Разбавленный абсорбент снова нагревается в генераторе, и цикл запускается повторно.

Такая система кондиционирования пока не получила широкого распространения‚ но она полностью созвучна с современными тенденциями‚ касающимися энергосбережения, поэтому имеет хорошие перспективы.

Конструкция парокомпрессионных установок

На базе компрессионного охлаждения функционирует большинство холодильных установок. Охлаждение происходит за счет непрекращающейся циркуляции‚ кипения при низких показателях температуры‚ давления и конденсации хладоносителя в системе замкнутого типа.

В конструкцию чиллера этого класса входят:

  • компрессор;
  • испаритель;
  • конденсатор;
  • трубопроводы;
  • регулятор потока.

Хладагент циркулирует в замкнутой системе. Этим процессом управляет компрессор, в котором газообразное вещество с низкой температурой (-5⁰) и давлением 7 атм поддается компрессии при доведении температуры до 80⁰.

Сухой насыщенный пар в сжатом состоянии уходит в конденсатор, где происходит его охлаждение до 45⁰ при неизменном давлении и превращение в жидкость.

Следующий пункт на пути движения — дроссель (редукционный клапан). На этом этапе давление снижается от значения соответствующего конденсации до предела, при котором происходит испарение. Одновременно понижается и температура приблизительно до 0⁰. Жидкость частично испаряется и образовывается влажный пар.

На схеме изображен замкнутый цикл‚ по которому функционирует парокомпрессионная установка. В компрессоре (1) происходит сжатие влажного насыщенного пара до достижения им давления р1. В компрессоре (2) пар отдает тепло и трансформируется в жидкость. В дросселе (3) понижаются как давление (р3 – р4)‚ так и температура (T1-T2). В теплообменнике (4) давление (р2) и температура (T2) остаются неизменными.

Поступив в теплообменник – испаритель‚ рабочее вещество‚ смесь пара и жидкости‚ отдает холод теплоносителю и забирает тепло у холодильного агента‚ подсушиваясь одновременно. Процесс происходит при постоянных показателях давления и температуры. Насосы подают жидкость с низкой температурой к фанкойлам. Пройдя этот путь, холодильный агент возвращается в компрессор‚ чтобы снова повторить весь парокомпрессионный цикл.

Специфика парокомпрессионного чиллера

В холодное время чиллер может работать в режиме природного охлаждения — это называется фрикулинг. При этом теплоноситель охлаждает уличный воздух. Теоретически использовать свободное охлаждение можно при внешней температуре менее 7⁰С. На практике оптимальная температура для этого 0⁰.

При настройке на режиме «тепловой насос» чиллер работает на отопление. Цикл претерпевает изменения‚ в частности, конденсатор и испаритель обмениваются своими функциями. В этом случае теплоноситель нужно подвергать не охлаждению, а нагреву.

Наиболее простыми являются моноблочные чиллеры. В них компактно объединены в одно целое все элементы. Они поступают в продажу укомплектованными на 100% вплоть до заправки хладагентом

Этот режим наиболее часто используют в больших офисах‚ общественных зданиях‚ на складах.Чиллер является холодильным агрегатом, дающим холода больше в 3 раза, чем потребляет. Его эффективность как отопителя еще выше — он затрачивает электроэнергии в 4 раза меньше‚ чем дает тепла.

Обслуживание градирен

Градирни используются для понижения температуры путём обдува больших объёмов воды. Находят применение в тяжёлой промышленности и металлургии, электроэнергетике и пр. Используются в качестве вспомогательного аппарата в центральном кондиционировании воздуха и организации приточной вентиляции.

Все мероприятия технического обслуживании градирен можно разделить на еженедельные, ежемесячные, ежеквартально, один раз в полгода или год.

Еженедельное обслуживание:

  1. Осмотр аппарата на предмет внешних повреждений, появления посторонних шумов и избыточной вибрации.
  2. Контроль интенсивности роста бактерий. При необходимости, усиление водоочистки.

Цены

В таблице приведены ориентировочные цены. Окончательная цена рассчитывается индивидуально по каждому объекту.

Техническое обслуживание градиренСтоимость (от)
Градирни открытого типа до 300 кВт25 000 р.
Градирни открытого типа от 300 до 500 кВт35 000 р.
Градирни открытого типа от 500 до 1000 кВт45 000 р.
Градирни открытого типа от 1000 до 1500 кВт60 000 р.
Градирни открытого типа от 1500 кВт70 000 р.
градирни закрытого типа до 300 кВт30 000 р.
Градирни закрытого типа от 300 до 500 кВт42 000 р.
Градирни закрытого типа от 500 до 1000 кВт54 000 р.
Градирни закрытого типа от 1000 до 1500 кВт72 000 р.
Градирни закрытого типа от 1500 кВт84 000 р.

Кто производит чистку фанкойлов

Чистка фанкойла требует не только специальных знаний и умений, но и профессионального оборудования. Не стоит выполнять техническое обслуживание самостоятельно. Это может привести к травме, выходу из строя оборудования, низкой эффективности мероприятия.

Сам процесс очистки состоит из следующих этапов:

Подготовительные мероприятия. Отключение электропитания, визуальный осмотр и анализ степени загрязненности, подготовка растворов и приборов. Демонтаж воздушных фильтров. Промывка элемента в чистящем растворе

Важно не допустить попадание воды внутрь вентиляционного двигателя. Осмотр дренажной конструкции, удаление с поддона налета, пыли и грязи

Очистка корпуса фанкойла от загрязнений. Монтаж системы, проверка работоспособности.

Кто производит чистку фанкойлов? Для этого лучше обратиться в специализированную компанию. Благодаря наличию опыта и необходимого оборудования, бригада оперативно и качественно устранит все загрязнения в системе кондиционирования.

Принцип действия и специфика применения

Устройство такого оборудования включает в себя:

  • вентилятор;
  • систему фильтрации;
  • устройство теплообмена;
  • фильтры;
  • клапан, который регулирует температурный режим.

Корпус фанкойла изготавливается из металлического сплава или пластмассы.

Использование этого устройства даёт возможность регулировать температуру и уровень влажности в каждой комнате помещения, в котором оно установлено. Система общей диспетчеризации позволяет управлять всем оборудованием.

Своевременное обслуживание фанкойлов помогает избежать ряда проблем, например, сбоев в рециркуляции воздуха.

Устройство рециркулирует воздушный поток, охлаждает и/или нагревает воздух до нужной температуры в здании. Принцип действия заключается в следующем: воздушный поток из помещения через блок вентиляции поступает в систему теплообмена, где происходит его охлаждение или нагрев в зависимости от выставленного температурного режима.

Сферы эксплуатации оборудования:

  • офисные помещения;
  • гостиницы;
  • медицинские учреждения;
  • торгово-развлекательные комплексы;
  • жилые здания.

Ремонт фанкойлов можно выполнить как самостоятельно, так и воспользовавшись услугами специалистов.

Типичные неисправности

Ремонт фанкойлов необходим в случае возникновения следующих неполадок:

  1. Загрязнение фильтров, не позволяющее эксплуатировать систему на полную мощность. Чистка фанкойлов и шахт кондиционера – обязательное мероприятие, которое проводится дважды в год перед сезоном отопления и охлаждения. Первый признак – неприятный запах, при появлении которого вызывают мастеров для диагностики системы. Неисправность не требует демонтажа, работы проводятся на месте.
  2. Износ деталей. Постоянная интенсивная работа приводит к преждевременным поломкам оборудования. Бракованные детали кондиционера быстрее ломаются. В зависимости от места расположения неисправной конструкции неполадки устраняют на месте или в сервисе.
  3. Повышенная влажность и появление плесени. Первый признак – начинает скапливаться конденсат внутри помещения, запотевают окна. Требуется очищение и дезинфекция вентиляционной шахты. Протечки рабочей жидкости могут вызвать подобные неисправности фанкойла. Грязь, которая скапливается в теплообменнике, является питательной средой для микроорганизмов.
  4. Повышенная вибрация, посторонние звуки при работе.
  5. Отсутствие охлаждения или обогрева при работающей системе.

Типы фильтрации в кондиционере

Внутренний блок сплит системы

В бытовых кондиционерах два вида фильтров:

  1. Грубой очистки. Находятся сразу под лицевой панелью. Материал – пластик или металл. В дешевых моделях сетка плоская. В дорогих – объемная, что позволяет улавливать больше мусора и пыли, не пропуская их к тонким фильтрам. Через объемную решетку воздух проходит свободнее, даже при сильном загрязнении. Срок службы неограничен, так как материал прочный и находится под защитой панели.
  2. Тонкой очистки – бактериальные, ультрафиолетовые, электростатические, адсорбирующие, плазменные фильтры, фотокаталитические.

По эффективности очищающие элементы распределяются следующим образом:

  1. Грубой очистки – основной объем пыли оседает именно на них.
  2. Электростатические и плазменные.Собирают пыль размером меньше 2 мкм, передавая частицам отрицательный заряд. Срок службы не ограничен.
  3. Все остальные. Эффективность сомнительна, так как чаще всего производители приписывают им несуществующее воздействие, чтобы увеличить продажи бюджетных моделей. Примером служит фильтр с витамином С. Данный витамин принимают внутрь, но не получают из воздуха.

При выборе кондиционера следует смотреть на его надежность, производительность и характеристики шумности. За сетчатым и тонким фильтрами нужно регулярно ухаживать, как и за внутренностями кондиционера.

Монтаж фанкойла

Это действие можно провести как самостоятельно, так и прибегая к рынку услуг по установке. Монтаж фэн-койла зависит от вида и типа устройства.

Разберём все существующие варианты:

Корпусной или безкорпусной

Корпусной вариант, разберем ниже. Безкорпусный же вариант – технически сложный. Для него нужно хорошо подготовленное и продуманное место, в котором будет помещаться само устройство, будут подведены коммуникации и наличие удобного и практичного места для вывода и распределения продуцированного воздуха. Также стоит учесть фактор взаимодействия для управления и обслуживания фанкойла.

Один или два теплообменника

Если вы рассчитываете на одностороннюю действие устройства, то подводится один источник с тёплой или холодной жидкостью. В случае желания получить двухстороннюю отдачу подводят два контура – холодный и горячий. Вместо горячего отдельного зачастую систему подключают к центральному горячему водоснабжению.

Двух и четырехтрубные

  • Двухтрубный контур – это классический вариант, через одну трубу идёт забор воздуха, в другую выходит подогретый или охлаждённый, обе трубы должны выходить в одну комнату
  • Четырехтрубный имеет гибкие и разнообразные схемы для установки. Вариант один, это вывод всех труб в одно помещение, для быстрого переключения между теплыми и холодными воздушными потоками. Второй вариант – вывод парных труб в разные комнаты, при необходимости одну часть дома охлаждать, а другую подогревать одновременно, с помощью одного фанкойла.

По месту установки: настенные или напольные

  • Настенный цепляется к стене, в месте с подведённым электричеством и контурами жидкостей. Все проблемы при монтаже заключаются лишь в выборе правильного места установки, для хорошего циркулирования воздуха. Недостатком же является громоздкость и зачастую не вписывание в общую картину интерьера.
  • Напольный, это самый частый выбор у потребителей. Хорошо вписываются в интерьер и не громоздкие. Зачастую его устанавливают вместо батареи.

Канальные

Название данного вида походит от названия пути (канала), который проходит воздух прежде чем попасть в помещение. Такой тип зачастую ставят в больших домах или бизнес-центрах, удобство его в том, что он функционирует на все комнаты в доме, в которых проведена вентиляция. Сам доводчик устанавливается в подсобке или гараже, от него идёт система трубок (вентиляции) по всему дому. Через решетки, выведенные в комнатах с трубами, идёт поступление нагретого или охлаждённого воздуха. Особенности монтажа и есть правильное распределение воздушных труб согласно мощности и возможностей

При приобретении обратите внимание на возможность удалённого управления с помощью пульта, настенного контролёра или мобильного приложения

Обслуживание уличного блока кондиционера — проверьте конденсатор

В типичном кондиционере конденсационный блок обычно расположен вне вашего дома, в нём расположены компрессор, вентилятор и конденсатор . При охлаждении вашего помещения этот блок отбрасывает тепло в окружающую среду, продувая воздух вентилятором через конденсатор. Удостоверьтесь, что вентилятор работает, и нет препятствий воздушному потоку. Как правило, вы можете найти сухие листья, пластиковые пакеты и другие нежелательные материалы, прилипшие к конденсатору, особенно если вы долгое время не использовали его.

При необходимости используйте щетку, чтобы удалить мусор из ребер конденсатора и убедитесь, что воздух может беспрепятственно выходить из конденсатора.

Вам не нужно прикрывать устройство, если оно не используется, поскольку эти устройства достаточно прочны, чтобы выдерживать суровые климатические условия. Просто убедитесь, что устройство, которое вы покупаете, соответствует стандартам безопасности, таким как марки UL или CE.
