Принцип работы и разновидности таймеров для выключения света

Таймер освещения типа ТО-2

Внешний вид таймера ТО-2

Таймер включения света серии ТО-2 разработан для постоянного автоматического включения системы освещения (отключая в ночные часы) по автономической таблице движения Солнца. Также используется в качестве реле времени, которое включает осветительные сети в выбранный промежуток времени. Максимальная осветительная нагрузка на 1 прибор – не более 1 кВт.

Схема ТО-2

Применение

• Охранное освещение территорий объектов, дежурное освещение нежилых зданий. В этом режиме таймер включает светильники после захода солнца, выключает при восходе.
• Освещение участков домиков садовых товариществ, придомовых территорий. Идентичный первому режим. Также есть возможность отключения осветительной нагрузки в заданный интервал времени.
• Освещение рекламных щитов. Режим работы – только в обозначенный временной промежуток.

Статья в тему: Заземление и зануление: разбираемся в чем разница

Принцип работы

1. Контроллер сравнивает показания встроенных часов астрономической таблицей и передает сигналы на два реле.
2. Реле №1 включает таймер для света только по показаниям строенных часов.
3. Реле №2 работает аналогично, также есть дополнительная функция отключать нагрузку на определенный промежуток времени (задается настройками).

Настойка прибора

Заключается в выставлении даты и времени для корректной работы сумеречного реле. Управление настройками осуществляется кнопками, расположенными на передней панели прибора.

Преимущества

• Наличие шестиразрядного индикатора;
• Возможность установки на DIN-рейку;
• Снижение финансовых затрат на электроэнергию;
• Стойкость оборудования к температурным перепадам;
• Возможность работы в сетях 50…300 В;
• Быстрое перепрограммирование;
• Сохранение заданных настроек при отключении внешнего питания;
• Электронный дисплей, на котором отображаются параметры устройства.

Подготовительные работы перед включением устройства

• Выбрать электрическую схему подключения (при больших значениях нагрузки применить контакторы);
• Установить прибор и выключатель в щит управления освещением;
• Присоединить кабелями или проводами прибор к питающей сети и светильникам через реле;
• Подать напряжение на устройство.

Модели серии ТО-2 запрограммированы на возможность сдвига время срабатывания реле (до 127 минут в оба направления).

Техосмотр и плановую диагностику прибора рекомендовано проводить минимум один раз в шесть месяцев. Проверке подлежат клеммники и крепление таймера, места соединений элементов электрической схемы.

Режимы

• Индикации. Нормальный рабочий режим, на дисплее в текущем времени отображаются все параметры работы таймера.
• Настройки. Установка текущей даты и времени.
• Проверки. Тестовый режим проверки работоспособности устройства.
• Уставки. Корректировка установленных ранее рабочих значений прибора.

Важно! Калибровку и ремонты таймеров необходимо выполнять в специализированных сервисных центрах или на заводах-изготовителях

Параметры выбора

Выбор розетки зависит от нужного алгоритма управления и расстояния, на котором нужно управлять электроприемником.

Легкость настройки – программирование

Выбирая розетку неплохо задуматься, насколько она сложна в использовании и смогут ли ей пользоваться другие члены семьи.

Мощность

Немаловажным фактором при выборе коммутирующего аппарата является предельно допустимая мощность. Максимальный ток умной розетки должен превышать номинальный ток нагрузки. Иначе розетка выйдет из строя.

Также необходимо помнить, что основное ограничение на мощность нагрузки накладывает сечение и материал. Поэтому не стоит покупать сверхмощную розетку, если электропроводка рассчитана всего на 16 ампер.

Выбирая розетку, выполненную в виде переходника, обратите внимание на контакты. Они должны соответствовать контактам розеток установленных у вас дома

Целевое предназначение

Умные розетки и таймеры используют для разных целей. С их помощью управляют нагревательными приборами, климатическим оборудование или освещением. Розетки служат для экономии электроэнергии или для безопасности и комфорта.

Конструктивные особенности прибора ТЭ-15

Сегодня наше существование не обходится без использования множества электрических приборов. Регулярное использование, например, наружного освещения, подсветки аквариума, электронасоса, котла подогрева и другого оборудования, подталкивает к мысли автоматизации процесса их включения и выключения. Для этой цели имеется масса различных устройств, среди которых особое место отводится реле времени.

Прибор ТЭ-15 является недельным электронным программируемым таймером. Он изготовляется в Китае и адаптирован для русскоязычных пользователей. Представляет собой аналог устройства SASSIN 3SHC18A. Внешний вид прибора ТЭ-15 показан ниже.

Состав устройства

Приспособление для крепления позволяет производить монтаж реле времени на стандартную 35 мм DIN-рейку, который желательно устанавливать в распределительной щите, имеющего степень защиты не ниже IP 20.

Конструктивные элементы таймера размещаются в пластиковом корпусе, на переднюю панель которого вынесены органы управления в виде кнопок с резиновыми колпачками. Электрическая сеть подключается к верхним зажимам, а нагрузка – к нижним.

В состав устройства входят следующие компоненты:

1. микропроцессор со схемами управления;
2. жидкокристаллический (ЖК) информационный дисплей;
3. блок программирования прибора;
4. исполнительное реле нагрузки с мощными контактами;
5. миниатюрный импульсный источник питания;
6. встроенный аккумулятор.

С помощью микропроцессора осуществляется программное управления нагрузкой с учетом текущего времени суток. На жидкокристаллическом дисплее отображается текущее время, а также он применяется для выбора, настройки и установки режимов эксплуатации прибора.

Светодиодный индикатор оповещает о включении либо отключении оборудования.

Жидкокристаллический дисплей

Восприятие данных, отображаемых на жидкокристаллическом дисплее, намного удобнее, что является плюсом данного устройства. Плата ЖК-дисплея и его подключение показано ниже. В обновленных моделях прибора ЖК-дисплей показывает дополнительно секунды.

Переключающее реле

В электронном таймере используется реле, производителем которого является компания OMRON. Оно имеет характеристику АС1, то есть контакты силового реле позволяют переключать активный или мало индуктивный тип нагрузки, ток потребления которой не выше 16 А.

Выходная часть таймера

На токонесущие дорожки выходных цепей, используемых для подключения нагрузки, дополнительно нанесен слой припоя. Контакты переключающего реле способны выдержать силу тока до 16 А. Однако, несмотря на это, выходная часть устройства не имеет защиты, как от перегрузок, так и от короткого замыкания.

С целью упреждения аварийной ситуации и правильной эксплуатации следует дополнительно с прибором использовать автоматический выключатель с номинальным током не выше 16 А.

Электрооборудование, потребляющее большой ток, а также представляющее индуктивную нагрузку, рекомендуется подключать посредством контактора требуемой мощности.

Встроенный аккумулятор

В случаях отключения или перебоев электроснабжения выставленные значения сохраняются благодаря резервному источнику питания. В качестве такового используется некеле-марганцовый заменяемый аккумулятор.

Напряжение аккумулятора — 1,2 V, емкость — 40 mAh, срок службы — 3-5 лет. От аккумулятора цифровой таймер может работать около 150 часов.

Плюсы и минусы розеток-таймеров

1. Достоинства:
2. Возможность автоматизировать включение-выключение электроприборов: упрощает работу и экономит время.
3. В какой-то степени экономит энергию, если использовать данную систему для освещения, отопления или автоматизации фермерского хозяйства.
4. Создания удобного временного графика включения-выключения (только электронное управление).

Розетки с наличием электромеханического таймера включения позволяют подключать как промышленные, так и бытовые приборы. На уличных розетках имеется пластиковая защита от влаги, мороза, атмосферных осадков и других внешних факторов.

Принцип работы розетки с таймеров состоит в периодическом включении и выключении прибора, которое регулируется с помощью строенного таймера.

• В инструкции к каждой розетке указывается:
• общие правила и схемы подключения самой розетки;
• регулировка таймера;
• принцип подключения электрических приборов.

Учтите, что если прибор не включен в розетку, то она находится в режиме неработоспособности. Если время включения и выключения электрических приборов каждый день разное, то рекомендуем применить недельный вариант розеток с таймером. Они позволяют регулировать электроснабжение даже при длительном отсутствии хозяев дома.

На электронных розетках с таймером имеются жидкокристаллические дисплеи, элементы питания, евровилки и розетки, а также кнопки для регулировки устройства. Стоимость такого прибора значительно выше, чем механического. Однако, их покупка оправдана только в случае недельной регулировки работы устройств. В противном случае можно обойтись и механическим типом таймера.

1. У розетки с электрическим таймером имеются такие преимущества:
2. возможность регулировки времени работы по минутам;
3. выбор дня недели, во время которого будет осуществляться выключение и включение потребителей;
4. возможность как ручного, так и автоматического включения;
5. работа таймера не зависит от электроснабжения, наличие батареи позволяет сохранять настройки таймера на протяжении более четырех дней;
6. наличие функции имитации присутствия хозяев в доме;
7. наличие автономной программы более чем на два года.

• Недостатки:
• В основном недостатки имеют розетки с механическим управлением. Это неточность хода таймера, шумность в виде тиканья, короткое время программатора (24 часа), частый выход из строя именно таймера (недолговечность).
• Электронное управление тоже имеет некоторые недостатки, но это зависит от модели. Часто таймер работает независимо от общего тока (на батарейке), и даже при неожиданном отключении электричества продолжает работать.
• Отсутствует встроенный аккумулятор. Нет света в квартире – настройки прибора сбиваются. Например вода в бойлере может подогреться вовсе не к вашему приходу домой, а совсем в неожиданное для вас время.
• Большая погрешность и зависимость времени срабатывания прибора от уровня входного напряжения.
• Из-за больших габаритов при подключении в переноску или двойную розетку, второе гнездо становится недоступно.

Преимущества и недостатки

Умная розетка защитит дом от грабителей при помощи функции “эффект присутствия”

К основным достоинствам умных розеток можно отнести:

• экономию электричества;
• автоматизацию процессов;
• создание удобного графика работы электроприборов;
• возможность управления различными приборами;
• автоматическое и ручное включение;
• охранная функция.

Недостатки:

• неточность хода таймера и шум во время работы у механических изделий;
• сложность ремонта;
• работа электронного таймера даже при отключении электричества.

Механические электророзетки лишены последнего недостатка. Если в доме произошло отключение электроэнергии, приборы не будут работать, как и сама розетка. Электронное устройство продолжит выполнять свои функции, из-за чего рабочий цикл может сбиться.

Типы таймеров

Рассматриваемые приборы подразделяются по принципу действия таймеров на механические и электронные.

Простейшим вариантом механического таймера является таймер с обратным отсчётом выполненный на базе часового механизма, который заводится поворотом ручки.

Наибольшим спросом пользуются розетки с механическими суточными программами. Поскольку для работы электродвигателя часового механизма нужна электроэнергия, их иногда называют электромеханическими таймерами. В качестве резервного питания используются аккумуляторы. Программа управления нагрузкой создаётся механически за счёт набора сегментов с 15-минутными интервалами.

Электронный таймер для бытовой розетки даёт возможность задавать выполнение программ на неделю и месяц, а также отображать реальное время и параметры заданных программ на жидкокристаллическом индикаторе.

Плюсы и минусы розеток-таймеров

1. Достоинства:
2. Возможность автоматизировать включение-выключение электроприборов: упрощает работу и экономит время.
3. В какой-то степени экономит энергию, если использовать данную систему для освещения, отопления или автоматизации фермерского хозяйства.
4. Создания удобного временного графика включения-выключения (только электронное управление).

Розетки с наличием электромеханического таймера включения позволяют подключать как промышленные, так и бытовые приборы. На уличных розетках имеется пластиковая защита от влаги, мороза, атмосферных осадков и других внешних факторов.

Принцип работы розетки с таймеров состоит в периодическом включении и выключении прибора, которое регулируется с помощью строенного таймера.

• В инструкции к каждой розетке указывается:
• общие правила и схемы подключения самой розетки;
• регулировка таймера;
• принцип подключения электрических приборов.

Учтите, что если прибор не включен в розетку, то она находится в режиме неработоспособности. Если время включения и выключения электрических приборов каждый день разное, то рекомендуем применить недельный вариант розеток с таймером. Они позволяют регулировать электроснабжение даже при длительном отсутствии хозяев дома.

На электронных розетках с таймером имеются жидкокристаллические дисплеи, элементы питания, евровилки и розетки, а также кнопки для регулировки устройства. Стоимость такого прибора значительно выше, чем механического. Однако, их покупка оправдана только в случае недельной регулировки работы устройств. В противном случае можно обойтись и механическим типом таймера.

1. У розетки с электрическим таймером имеются такие преимущества:
2. возможность регулировки времени работы по минутам;
3. выбор дня недели, во время которого будет осуществляться выключение и включение потребителей;
4. возможность как ручного, так и автоматического включения;
5. работа таймера не зависит от электроснабжения, наличие батареи позволяет сохранять настройки таймера на протяжении более четырех дней;
6. наличие функции имитации присутствия хозяев в доме;
7. наличие автономной программы более чем на два года.

• Недостатки:
• В основном недостатки имеют розетки с механическим управлением. Это неточность хода таймера, шумность в виде тиканья, короткое время программатора (24 часа), частый выход из строя именно таймера (недолговечность).
• Электронное управление тоже имеет некоторые недостатки, но это зависит от модели. Часто таймер работает независимо от общего тока (на батарейке), и даже при неожиданном отключении электричества продолжает работать.
• Отсутствует встроенный аккумулятор. Нет света в квартире – настройки прибора сбиваются. Например вода в бойлере может подогреться вовсе не к вашему приходу домой, а совсем в неожиданное для вас время.
• Большая погрешность и зависимость времени срабатывания прибора от уровня входного напряжения.
• Из-за больших габаритов при подключении в переноску или двойную розетку, второе гнездо становится недоступно.

Для чего используются

Применение реле времени распространено в бытовых условиях. Например, при работе кондиционера могут потребоваться действия, осуществляемые циклически, через определённые промежутки времени. Например, охлаждение или подогрев (в зависимости от погодных условий), которые выполняются с часовым перерывом.

Переключатель поможет подогреть пищу перед обедом. Если хозяин оставляет дом на некоторое время в течение холодного сезона, ему лучше выключить отопление. Но если он делает это всего на пару дней, он может организовать его периодическое включение с минимальными параметрами.

Таймер розеточного типа Источник sovet-ingenera.com

Разновидности устройств

В таймерах механического типа присутствует циферблат с лепестками, расположенными по кругу. Каждый из них соответствует определённому времени. Дискретность составляет 15 или 30 минут. Комбинируя нажатые или отпущенные лепестки, можно установить, когда оборудование будет включено, а в каких случаях — нет. Также существуют марки, управление в которых построено на вращении специального колёсика и использовании нескольких рычажков. Один из простых вариантов — выключатель с задержкой времени.

Основным достоинством прибора является простая конструкция. Невысокая дискретность, отсутствие возможности реализации сложных алгоритмов ограничивает применение этого устройства.

Ролик поможет понять, как выбрать реле времени:

Для чего нужны умные розетки

Несмотря на то, что функции интеллектуальной розетки ограничены, существует бесчисленное множество способов сделать их полезными. Вот несколько практических способов использования умных розеток:

• Выключение группами, когда они не используются: все устройства, подключенные к розетке, продолжают потреблять энергию, даже когда они выключены. Их нужно полностью отключить, чтобы сэкономить на электричестве. Вы можете сгруппировать интеллектуальные розетки и выключить их все сразу, что отлично подходит для фонарей, телевизоров и зарядных устройств.
• Планирование: Вы можете запланировать умные розетки, которые помогут Вам в повседневной жизни. Примером этого может быть расписание включения кофеварки при пробуждении.
• Включение света, когда Вас нет дома. Чтобы воры не ворвались в Ваш дом ночью, Вы можете создать график включения ламп и других источников света вокруг Вашего дома.
• Включение бытовой техники. Используя приложение или голос, Вы можете включить телевизор, вентилятор, обогреватель и ночник, не вставая, что немного облегчит Вам жизнь.
• Выключение приборов в качестве безопасности: предположим, что Вы подключаете потенциально опасные приборы, такие как духовки, утюг, щипцы для завивки и выпрямители волос, к умным розеткам. Вы можете в любой момент отключить их, даже если Вас нет дома, чтобы не беспокоиться, что Вы оставили их включенными.
• Мониторинг энергопотребления: многие умные розетки позволяют отслеживать энергопотребление любого прибора или устройства. Используйте отчеты для принятия решений или обновлений в области энергосбережения.

Конечно, плюс умных розетки в том, что они стоят недорого.

Таймеры

Таймеры – компактные, недорогие, но крайне полезные устройства, благодаря которым можно автоматизировать работу бытовой техники, экономить электроэнергию. В частности, по таймеру можно запускать оборудование, которое должно работать циклами. Например, к нему подключаются увлажнители воздуха, обогреватели, аквариумные лампы. Сам по себе таймер подключается к розетке, но имеет и собственное гнездо для подсоединения стандартного штепселя.

Виды таймеров

Сеть магазинов «Леруа Мерлен» рада предложить своим покупателям следующие разновидности данных устройств:

• Наиболее простыми считаются электромеханические таймеры, выставление программы на которых выполняется вращением специальных ручек.
• Электронные таймеры – более продвинутые устройства, оснащенные дисплеями, световыми индикаторами и прочими функциональными возможностями. Наиболее технологичные приборы данной группы могут сами осуществлять переход с летнего на зимнее время, дают возможность установить отдельную программу на каждый день недели. Самые дорогие устройства снабжаются датчиками движения, то есть включение происходит и в том случае, если кто-то заходит в помещение.

Варианты эксплуатации

Таймер идеально подходит для автоматизации следующих действий:

• Приготовление еды. Можно запрограммировать таймер так, чтобы каждое утро он включал кофеварку, тостер или другое оборудование. Это позволит хозяевам, проснувшись, сразу получить горячий завтрак, сэкономив драгоценные утренние минуты. Точно так же устройство можно программировать и на вечер, чтобы оно работало, пока вы только едете с работы домой.
• Будильник. К таймеру можно подключить приборы освещения или телевизор. Автоматическое включение их утром действует гораздо эффективнее, чем обычный звонящий будильник.
• Защита. Уезжая в отпуск, можно запрограммировать таймер так, чтобы он в течение суток зажигал и выключал в квартире свет и радио, то есть создавал иллюзию того, что дома кто-то есть. Такой нехитрый способ позволяет отпугнуть злоумышленников.
• Экономия финансов. Если у вас установлен электросчетчик на два тарифа, то есть ночью электроэнергия дешевле, чем днем, можно установить таймер на ночной запуск стиральной машины. Экономия уже за месяц окажется вполне солидной.

Леруа Мерлен предлагает широкий выбор товаров по низким ценам для жителей Москвы, а также городов Московской области: Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Жуковский, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Клин, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский и Солнечногорск. Вы можете заказать необходимые товары онлайн с доставкой во все эти города или посетить один из наших розничных магазинов в Москве и МО.

Принцип работы определяет пять главных типов реле:

1. Электромагнитное замедление. Такой прибор может применяться исключительно в цепях постоянного тока. Задержка во времени происходит из-за дополнительной обмотки, которая препятствует увеличению магнитного потока.
2. Пневматическое замедление. Здесь применяется пневматический демпфер, который изменяет отверстие забора воздуха.
3. Анкерный или часовой механизм. Здесь электромагнит взводит специальную пружину, которая замыкает реле после отсчета установленного времени.
4. Использование двигателя. Здесь применяется синхронный электрический редуктор, двигатель и электромагнит. Первые два элемента сцепляются электромагнитом.
5. Электронное реле. Здесь применяются микроконтроллеры, позволяющие программировать задержки включения.

Немного истории

Ранее пользовался популярностью таймер механический. Встроенный в розетку он мог включать бытовые приборы на определенное время (см. рис. 2). По сути, это был таймер обратного отчета, соответственно, сфера его применения была ограничена.

Рис. 2 Кухонный таймер — розетка Lemanso LM671

По сути, это обычная розетка с таймером, пик популярности таких устройств пришелся на середину 80-х прошлого века. Время шло, постепенно механические устройства сменили электромеханические, их, в свою очередь, вытеснили электронные, такие как электронный секундомер. Функциональность этих приспособлений существенно расширилась. Теперь пришла очередь цифровых приборов.

Вернемся, к теме статьи.

Подключение напрямую

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

Есть еще дорогие навороченные модели с пультами дистанционного управления.

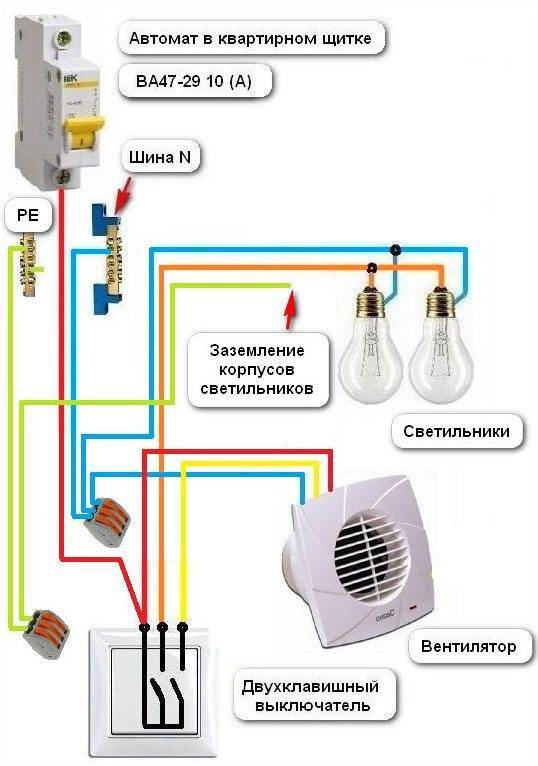

Их подключают двумя способами:

напрямую с распредкоробки — вынужденное ручное отключение производится кнопкой на самом вентиляторе

через отдельную клавишу выключателя света

Как выбрать

Выбирая прибор, в первую очередь обозначьте цели, которых нужно достичь. В соответствии с ними можно определить необходимый набор опций и точность работы.

Не стоит гнаться за многофункциональностью и задирать планку, когда в этом отсутствует необходимость: нет никакой нужды использовать астрономический таймер для обслуживания домашнего аквариума с суточным циклом и периодами включения-отключения не менее получаса.

Не забудьте проверить мощность реле: она не может быть меньше, чем у планируемых к подключению потребителей. И, конечно, IP (степень защиты) должна соответствовать условиям эксплуатации.

Инструкция по настройке

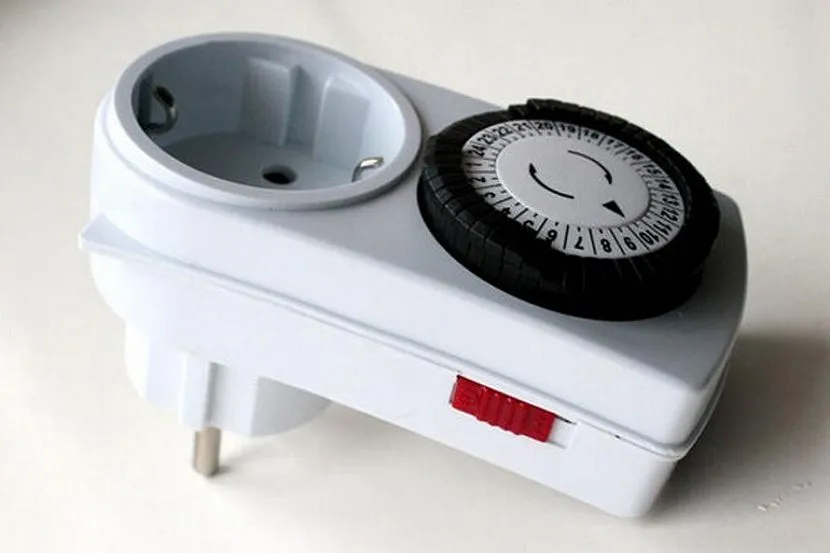

Как правильно делается настройка механического таймера для розетки инструкция к устройству показывает наглядно. Все сводится к следующим действиям:

1. установить переключатель режимов в положение постоянной подачи напряжения;
2. вращением исполнительного диска выставить реальное время – отметку с его значением напротив неподвижной;
3. для настройки периодов времени подключения-отключения надо нажать или отжать кнопки, соответствующие нужному периоду;
4. вставить вилку подключаемого прибора в штепсель таймера;
5. подключиться к сетевой розетке;
6. перевести кнопку выбора режима в положение «Регулируемое».

При работе прибор издаёт негромкое жужжание. Установленный режим может выполняться каждодневно. При его редактирования розетку с таймером необходимо отключить от электросети.

Подробнее о настройке механической розетки смотрите в следующих видео:
