Светодиодная лента под шкафы на кухню: выбор ленты, схема подключения и выбора места

Где устанавливать профиль

Сама лента
крепится и вставляется в специальный профиль.

Очень многие
для этого используют угловой вариант, который ставится в торец между стенкой и
низом шкафчиков.

Однако не
забывайте один отрицательный момент такой подсветки. В этом случае свет будет
идти не строго вниз на рабочий стол, а зачастую бить вам в глаза.

Конечно,
стоя в непосредственной близости от шкафчика, вы этого может и не заметите, а
вот сидеть за кухонным столом, повернувшись лицом к такой подсветке, будет уже
не комфортно.

А если у вас квартира-студия, то такой свет будет слепить и раздражать всех присутствующих.

Если вообще
хотите запрятать всю подсветку и выпирающий П-образный профиль, то используйте
врезной вариант.

Он хоть и более затратный, но красота всегда требует жертв.

Кстати, П-образный профиль лучше размещать как можно ближе к фасадной стороне.

Привычный стандарт здесь – 1/4 расстояния от края.

Размеры
профиля подбирайте исходя из ширины светодиодной ленты. Сверху на такой профиль
одевается накладной матовый экран.

Выбор светодиодной ленты

Важной характеристикой светодиодной ленты для монтажа под шкафы на кухне является устойчивость к парам воды. Недостаточная влагозащищённость может привести к короткому замыканию, а, значит, и к риску возникновения пожара

При покупке ленты нужно обращать внимание на степень защиты оболочки, которая маркируется двузначным числом после латинских букв IР. Первая цифра указывает на защиту от пыли и грязи, механических повреждений

Вторая цифра — защита от влаги. Оценивается защищённость прибора или устройства по шкале от 0 до 9 по обоим параметрам.

По герметичности (влаго- и пылезащищённости) светодиодные лампы и ленты могут иметь маркировку:

IР33 — открытый тип токопровода, для кухонь не рекомендуется;
IР65 — односторонняя герметичность той стороны, на которой размещены электронные элементы, допускается для монтажа во влажной среде кухонного пространства;
IР67, IP68 — двухсторонняя, полная герметичность ленты — рекомендуется для монтажа на кухне.

Если у выбранной лампы или ленты со светодиодами недостаточная защищённость, необходимо использовать защитный плафон или специальные профили, чтобы в совокупности обеспечить должный уровень безопасности.

Чтобы светодиодная лента давала достаточно света, важно правильно выбрать удельную мощность, которая характеризуется количеством светодиодов на погонный метр. Каждый тип ленты может иметь различное число светодиодов

Это можно определить и визуально, и ознакомившись с характеристикой изделия.

Для декоративных целей обычно достаточно 30 или 60 светодиодов на метр. Чтобы полноценно осветить рабочую поверхность, лучше выбрать ленту со 120 или 240 диодами.

Подсчитывая освещённость, нужно учитывать потребляемую лентой мощность, помня, что по сравнению с лампами накаливания, световой поток светодиодов выше примерно в 5 раз.

Таблица. Расчёт мощности ленты

Тип светодиода	Количество диодов, шт./1 пог. м	Потребляемая мощность, Вт/1 пог. м
SMD-3528	60	4,8
SMD-3528	120	9,6
SMD-3528	240	19,2
SMD-5050	30	7,2
SMD-5050	60	15
SMD-5050	120	25

Цифры в маркировке ленты обозначают размер одного светодиода:

SMD-3528 — диоды размером 3,5х2,8 мм;
SMD-5050 — диоды размером 5,0х5,0 мм.

Для монохромных лент с указанными характеристиками световой поток, измеряемый в люменах и являющийся ещё одной характеристикой светодиодов, будет максимальным. Для полихромных лент RGB, цвет которых задаётся в зависимости от установок регулятора или контроллера управления, общее количество кристаллов в каждом диоде соответствует комбинации базовых цветов, включающихся не одновременно. Следовательно, при работе только части кристаллов, дающих определённый цвет, световой поток будет ниже.

Цвета монохромных диодов с собственным свечением кристалла бывают:

красный;
оранжевый;
жёлтый;
зелёный;
синий;
фиолетовый.

Цвет монохромных диодов характеризуется узким спектром свечения, что стоит учитывать при выборе подсветки. Цвет предметов и, главное, продуктов существенно искажается, они могут выглядеть не так как под естественным светом или освещенные люминесцентными лампами.

Белый монохромный светодиод представляет собой полупроводник, излучающий ультрафиолет с покрытием люминофором. Принцип действия аналогичен привычным для большинства люминесцентным лампам. Оттенок так же может быть от «тёплого» до «холодного» и указывается в виде соответствующей температуры свечения, измеряемой в Кельвинах как у привычных светодиодных ламп.

Цвет поверхности печатной платы, на которой расположены светодиоды, обычно белый, однако можно подобрать и другие цвета: коричневый, жёлтый, чёрный, которые будут лучше смотреться на мебели при открытой установке. Для удобства монтажа лента снабжена клейкой лентой на обратной стороне.

Преимущества и недостатки светодиодов

Подсветка кухни светодиодной лентой дает целый ряд плюсов:

Устойчивость к механическим повреждениям.
Длительный срок эксплуатации. Средний срок службы светодиодов составляет 14-16 лет при условии 15-часовой ежедневной эксплуатации.
Множество цветовых решений. Возможные цвета включают красный, белый, оранжевый, зеленый, синий, желтый и пурпурный. Также выбор может быть остановлен на световых диодах, функционирующих в инфракрасном и ультрафиолетовом режимах.
Высокая яркость свечения. При этом светильник не нуждается во времени для разогревания.
Постоянно снижающиеся цены. Хотя светодиоды стоят дороже конкурирующих источников света, благодаря их все более широкому распространению, цены постепенно снижаются.
Наличие лент с разными углами излучения света.
Безопасное использование.
Экологичность.
Независимость от температуры в помещении.

Есть у светодиодных лент и недостатки:

Относительно высокая стоимость.
Лампочки с теплым белым свечением нарушают цветопередачу. К тому же, от такого света устают глаза.
Для установки светодиодного освещения необходим источник питания (драйвер). Данное устройство делает дороже всю систему.
С течением времени химические и физические свойства кристаллов-светоотражателей теряют свои качества, в результате чего свет становится более тусклым.

Монтаж подсветки – пошаговая инструкция

схема подключения

Подсветку потолка в помещении можно осуществить по простой схеме, приклеив ее стороной, обработанной клеевой подпиткой к потолку. Работая по такому способу, не понадобятся крепежные инструменты и вспомогательные элементы. Важным условием надежного крепления устройства является хорошо обработанная и очищенная поверхность, к которой планируется приклеивание.

При заготовке ленты следует учесть важные нюансы:

Продажа ленты осуществляется в намотке по 5 метров на бобинах. Если необходима другая величина длины, то следует обрезать до нужного размера ножницами.
На ленте пунктирной линией отмечены места потенциального разреза. Порезка материала осуществляется с кратностью в 3 диода.
При совершении ошибочной обрезки в неправильном месте ленты следует учесть, что крайние диоды не будут при этом функционировать. Для устранения неполадки нужно неработоспособные диоды припаять к контактам.

Необходимые инструменты и материалы:

ножницы;
плоскогубцы;
отвертка;
паяльник;
канифоль;
припой;
саморезы;
шуруповерт с насадками;
блок питания;
светодиоды;
изолента;
защитные колпачки;

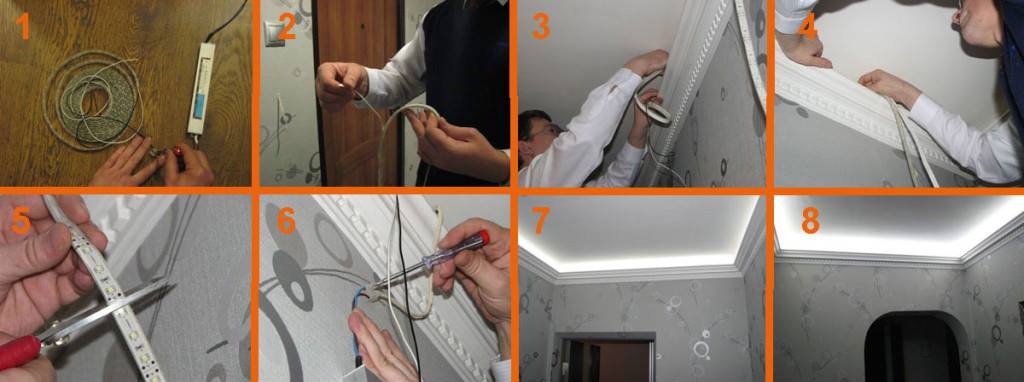

Лента под потолком

процесс установки

При установке светодиодной ленты под потолком, в основном применяют метод монтажа в нишу из гипсокартона.

Для осуществления монтажных работ следует выполнять рекомендации специалистов:

Непосредственно, в период проведения строительных работ, следует разместить электропровода внутри каркаса подвесного потолка.
При оборудовании освещением помещения с уже завершенными отделочными работами, придется дополнительно проводить мероприятия по монтажу провода под материал потолка или над ним в виде декоративного элемента.
Для кухни обычно выбирают лампы закрытого типа с силиконовой заливкой. Их преимущество заключается в нагревании при длительной работе до температуры, не превышающей 35 градусов, что обеспечивает их безопасную эксплуатацию.
Прорезка отверстий в гипсокартоне под светильники.
Подключение ламп к электропроводке, расположенной в нише над гипсокртоном.
Установка ламп с блоком питания в подготовленные отверстия.

Подсветка гарнитуры

Подбор кухонных гарнитуров производится в соответствии с цветовыми и дизайнерскими предпочтениями владельца помещения.
Подсветка гарнитуры крепится к нижней части кухонных шкафов. Цвет свечения и дизайна лампы или светильника выбирается в соответствии с уже существующей мебелью и проведенными отделочными работами.

Подсветка столешницы

Приготовление пищи обычно занимает достаточно времени

Поэтому важно обеспечить качественным и правильным освещением рабочую зону кухни, что внесет элемент комфорта в минуты готовки и обеспечит приятное выполнение домашних обязанностей без усталости

Оборудование столешницы подсветкой следует производить в соответствии со строительными правилами:

Произведение замеров модуля, на который предполагается крепление ленты. Обычно применяются объекты, расположенные непосредственно над столешницей.
Если поверхность крепления ровная, то достаточно ее промыть моющим средством и обезжирить спиртом. Нельзя для очистки применять средства, которые могут растворить или нарушить целостность покрытия модуля.
При неровностях на поверхностях нужно обеспечить базу для крепления ленты в виде алюминиевого профиля, который нужно прикрепить к объекту посредством саморезов.
Прикрепление к подготовленной поверхности светодиодной ленты.
Подсоединение блока питания к ленте.
Проведение изоляционных работ с помощью специальных колпачков и изоленты.

Подсветка обеденной зоны

При оформлении кухни в районе обеденной зоны, следует учитывать, что оптимальным освещением для стола в момент приема пищи домочадцами является естественное.

Именно поэтому, рекомендовано расположение объекта недалеко от окна.

Искусственные источники освещения можно организовать несколькими способами, в зависимости от интерьера кухни, расположении стола и личных предпочтений ее владельцев:

Если стол находится возле стены, то отличным решением для его освещения будет крепление на стену нескольких бра.
При расположении стола в центральной зоне, дизайнеры рекомендуют воспользоваться светильниками с регулируемой высотой расположения.
В кухонное помещение небольших размеров впишутся бра, размещенные непосредственно над столом.
Установленные необычные светильники на стол создадут эффект «ужина при свечах».
Для помещения приема пищи миниатюрных размеров, дизайнеры допускают вариант совмещения общего света с освещением обеденной зоны.

LED-технологии в интерьере

Типы диодов

Итак, мы решили сделать подсветку кухонного гарнитура с использованием световых диодов. При этом нужно иметь в виду, что светодиодные ленты для кухни бывают нескольких типов, и чтобы подобрать оптимальную конфигурацию, стоит изучить представленные на рынке модели.

Параметров, по которым модели отличаются друг от друга, всего несколько. И первым из них мы рассмотрим тип диодов, которые используются как источник света на ленте.

Чаще всего в интерьерных работах используются световые ленты с установленными диодами типа SMD-3528 или SMD-5050.

Источник света SMD-5050

Обратите внимание! Маркировка SMD на изделии означает, что электронный компонент монтируется на поверхность. Благодаря такой конструкции световой прибор получается очень компактным, что в нашем случае является бесспорным достоинством

Отличия между этими типами компонентов следующие:

Диод SMD-3528 включает в себя один кристалл и 2 вывода. Отличается меньшей яркостью, но при этом стоит дешевле. Как правило, используется исключительно в дизайнерских целях, поскольку для полноценного функционального освещения генерирует слишком слабый световой поток.
Диод SMD-5050 содержит 3 кристалла и 6 выводов. благодаря чему может быть как монохромным (все кристаллы одного цвета), так и цветным (кристаллы красного, зеленого и синего цветов). Применяется как для эстетических целей, так и для подсветки рабочей зоны на кухне. Цена зависит от сложности конструкции и плотности диодов.

Плотность диодов и степень защиты

Следующий параметр, который нужно учесть, перед тем как выбрать светодиодную ленту для кухни – это количество элементов на погонный метр. Чем плотнее расположены электронные компоненты на проводнике – тем интенсивнее и равномернее будет подсветка.

Чаще всего применяются такие комбинации:

SMD-3528 – 60 или 120 штук/м.пог.
SMD-5050 – 30 или 60 штук /м.пог.

Ленты с плотностью 30 и 60 чаще всего применяются для светового декора, а для качественного освещения больше подходят модели с плотностью 120.

Кроме плотности светящихся точек на погонный метр ленты важным критерием выбора будет степень защиты. Этот параметр определяет, насколько качественно изолированы все электронные компоненты от воздействий внешней среды.

В зависимости от класса защиты LED-ленты делятся на:

Открытые (негерметичные, с маркировкой IP33) – с незащищенными токопроводящими дорожками. Применяются такие элементы только в тех местах, в которые практически исключается попадание влаги, например, в потолочной подсветке.
Односторонние (с маркировкой IP65) – герметичные со стороны электронной «начинки». В односторонних лентах все контактные элементы заливаются силиконовым герметиком или покрываются специальным полимерным кожухом.
Двусторонние (класс защиты IP67 или IP68) -полностью герметичные ленты. Как правило, выпускаются в специальных кожухах из прозрачного пластика.

Ленты классов IP65, IP67 или IP68 являются предпочтительными для изготовления декоративной и функциональной подсветки кухонных гарнитуров.

Подбираем блок питания

Блок питания — это еще один элемент, без которого невозможно создать светодиодное освещение на кухне. Эта деталь должна обеспечивать определенную мощность, поскольку запитать диоды от обычной розетки у нас не получится.

Блоки питания: чем больше мощность, тем больше размер

В первую очередь при выборе блока питания необходимо обращать внимание на степень его защиты. Кухня – помещение довольно влажное, потому защита от воздушной влаги электронике совсем не повредит

Далее нужно подобрать модель, оптимальную по мощности

Конечно, приобретать БП мы будем с небольшим запасом, но, все же, слишком мощное устройство нам не нужно – оно и стоит дороже, и габариты имеет значительные

Далее нужно подобрать модель, оптимальную по мощности. Конечно, приобретать БП мы будем с небольшим запасом, но, все же, слишком мощное устройство нам не нужно – оно и стоит дороже, и габариты имеет значительные.

Как же определить минимально необходимую мощность блока питания для подключения светодиодной ленты при монтаже кухонной подсветки? Для расчета воспользуемся формулой:

В данной формуле:

W – требуемая мощность блока питания, Вт.
L – длина подсветки, м.
W1 – мощность 1 метра светодиодной ленты (как правило, эта информация указывается на самой ленте или на сайте производителя).
K – коэффициент интенсивности использования. Для подсветки, которая будет использоваться только периодически, этот коэффициент равен 1.3. Если же лента будет большую часть времени находиться во включенном состоянии, то коэффициент составляет 1,5.

Классификация и сравнение LED-лент

Led ленты выпускаются в монохромном и многоцветном исполнении. Изделия первого типа имеют светодиоды одного цвета.

Модели второго ряда состоят из кристаллов трех или четырех цветов:

RGB — красный, зеленый, синий;
RGB+W — красный, зеленый, синий, белый.

Каждый ряд диодов подключен к отдельному каналу. На погонном метре расположено от 30 до 240 лампочек. Используя диммеры различной конструкции можно задавать параметры работы устройства в режиме перелива, пульсации или ровного освещения.

По степени защиты от влаги изделия подразделяются на следующие категории:

Открытые. Токопроводящие линии находятся на поверхности. При попадании на них воды происходит короткое замыкание. Могут применяться для отделки объектов, находящихся на достаточном отдалении от плиты, окна и мойки.
Односторонние. Проводники сверху закрыты силиконовым составом. Изделия защищены от брызг, их можно устанавливать практически в любом месте.
Двухсторонние. Полоса упакована в пластик. Крепить и подключать можно даже внутри мойки и вытяжки.

Выбирая ленту, следует обращать внимание не только на герметичность, но и на наполнение. Столешницу целесообразно осветить белым цветом

Для led подсветки для кухни под шкафы лучше выбирать модели RGB и RGB+W.

Монтаж подсветки – пошаговая инструкция

схема подключения

При заготовке ленты следует учесть важные нюансы:

Продажа ленты осуществляется в намотке по 5 метров на бобинах. Если необходима другая величина длины, то следует обрезать до нужного размера ножницами.
На ленте пунктирной линией отмечены места потенциального разреза. Порезка материала осуществляется с кратностью в 3 диода.
При совершении ошибочной обрезки в неправильном месте ленты следует учесть, что крайние диоды не будут при этом функционировать. Для устранения неполадки нужно неработоспособные диоды припаять к контактам.

Необходимые инструменты и материалы:

ножницы;
плоскогубцы;
отвертка;
паяльник;
канифоль;
припой;
саморезы;
шуруповерт с насадками;
блок питания;
светодиоды;
изолента;
защитные колпачки;
