Светодиодная гирлянда: схема, дождь, штора на окно, самостоятельный ремонт

Выбираем размер для гирлянды

Оптимальная схема подключения и расположение диодов на окне Чтобы подобрать размер будущей гирлянды, нужно замерить окно, на которое она будет крепиться в дальнейшем. Конечно, гирлянду можно повесить дома на стену, но мы же не будем прятать такую красоту от любимых соседей.

Диоды в ленте уже спаяны между собой секциями провода по 10 см. Это достаточное расстояние между лампами по вертикали. Чтобы получить пропорциональную матрицу, нужно будет крепить вертикальные куски ленты на аналогичном расстоянии друг от друга.

Замеряем, сколько диодов поместится в одной вертикальной полосе на окне (учтите, что открывающиеся стеклопакеты имеют меньшую высоту стеклянного блока, чем “глухие”). Прикидываем, сколько вертикальных полос поместится на окнах. Не забывайте, что в месте перехода от одного окна к другому придется сделать более длинное соединение.

Лучше всего заполнить матрицей целое окно минимум из трех створок или все окна балкона.

Проблемы и их решения

Ниже приведены наиболее часто встречающиеся поломки. Починить гирлянду реально своими руками: для этого понадобятся внимательность и аккуратность.

Плохое качество пайки

Некачественная пайка питающих и отходящих проводников — наиболее часто встречающаяся причина неисправности подсветки. В некоторых случаях контакт удерживается исключительно на термоклее, поэтому о его работоспособности не может быть и речи. Достаточно слегка дотронуться до проводника, и контакт полностью разрывается.

Особенно часто некачественные соединения встречаются в гирляндах китайского производства. Также производители из Китая в целях экономии нередко используют слишком тонкие провода, которые легко переламываются в местах соединения с платой.

Еще один способ избежать проблем с проводами — отказаться от зачистки проводов ножом. В ходе такой операции легко чрезмерно истончить провод. Лучше зачистить проводник с помощью термической обработки огнем зажигалки.

Повреждение светодиода

Чтобы найти неисправный диод, отключаем гирлянду от электропитания. Проверку начинаем с последнего светодиода в схеме (к нему напрямую идет проводник с блока питания). К той же самой ножке присоединен отходящий провод, идущий дальше, к следующему ответвлению светового канала.

Понадобится тестирование светодиода между парой проводов питания (на входе и на выходе). В качестве тестового прибора используем мультиметр с немного измененными щупами. Чтобы модернизировать щупы, на их концы с помощью нитки приматываем тонкие иглы. Острие игл должно выступать совсем чуть-чуть — на 5–7 миллиметров. Сверху наносим слой изоляционной ленты.

Поскольку все диоды соединены со схемой пайкой, просто изъять их из лампы (как в случае с обычной гирляндой) не получится. Протыкаем изоляционный слой жил, чтобы найти медные провода.

Переключаем прибор в режим прозвона светодиодов. Начинаем раз за разом протыкать питающие проводники возле каждого диода.

Хаотичное мерцание

Еще одна распространенная проблема — беспорядочное мерцание лампочек. Диоды мигают без какой-либо видимой причины, их яркость хаотично изменяется.

Причина данной неисправности состоит в неправильной работе электролитического конденсатора. Данный элемент при этом обычно подвергается деформации — выглядит несколько раздутым.

Выход из данной ситуации — замена конденсатора. Его номинальное значение всегда написано на корпусе.

Если после замены конденсатора ситуация не исправилась, проблема может заключаться в перегоревшем резисторе. Визуально такой дефект не обнаружить, поэтому в данном случае не обойтись без тестера. Измеряем сопротивление, не забыв заранее узнать номинал для компонента. Если полученный результат не соответствует номинальному значению, меняем резистор.

Нет света на одном из участков

Если на каком-то из каналов полностью отсутствует свет, причиной тому может быть один из двух факторов:

Пробой на тиристоре или диоде данного канала. Чтобы удостовериться в правильности определения причины неисправности, отпаиваем провод канала на плате и подключаем вместо старого канала новый (который точно работает).
Если вышеуказанный способ не принес положительного результата, проблема заключается не в гирлянде, а в каком-либо из элементов платы — диоде или тиристоре. С помощью мультиметра проверяем эти компоненты и, в случае необходимости, меняем их на рабочие.

Тусклое освещение

Бывают ситуации, когда освещение есть, но один из каналов дает слишком тусклый свет. При этом схема контроллера функционирует без проблем, а при нажатии кнопок происходит нормальное переключение режимов.

Прозвон диодов с помощью мультитестера также не дает результата. Остается лишь одна возможная причина — некачественные провода. Если произошел надрыв какой-то части многожильного проводника, общее сечение уменьшается, что выражается в тусклости света. Происходит это вследствие того, что к светодиодам не поступает нужного объема напряжения.

Чтобы отыскать разрыв, понадобится в ручном режиме проверить всю линию провода. Придется набраться терпения, поскольку дефект на линии, вполне возможно, расположен на последней проверяемой нити.

Когда проблемное место найдено, разбираем проводники на светодиоде, зачищаем их (лучше зажигалкой) и заново спаиваем. Далее наносим изоляционный слой с помощью термоусадки.

Разбитые лампы

Если разбитой оказалась одна или несколько ламп и решено починить гирлянду, рекомендуется просто поменять один светодиод на другой. Ремонтировать такие лампочки технически нецелесообразно.

Если же запасной лампочки нет, удаляем разбитый источник света и соединяем провода уже без его участия.

Типы LED гирлянд

Светодиодная гирлянда «Бахрома»

Светодиодная электрогирлянда характеризуется такими параметрами как мощность, число светодиодов, схема строения, длина.

По конструкции изделия бывают:

Традиционные. Представляют собой нить, на которой закреплены диоды. Имеют длину 5-12 метров.
Световые занавесы — «дождь» или «водопад». Несколько светящихся нитей закреплены через определенный промежуток на одной.
Бахрома. Гирлянда-штора на окно светодиодная является разновидностью дождиков, отличается меньшей длиной и разным уровнем нитей.
Световые сетки. Нити соединены в сеть.
Гирлянды для деревьев, которые называются клип-лайт.
В форме шаров и сосулек.

Каждый из перечисленных видов находит свое применение в разных сферах.

Монтаж своими руками

Самый распространённый вариант карниза – карниз с бортиком. Такое решение принимают по привычке, когда закарнизную подсветку делали еще при помощи люминесцентных ламп или неоновых трубок и бортик скрывал их от глаз. Светодиодные ленты обладают миниатюрными размерами, и нет необходимости их как-то маскировать.

Сегодня специалисты не рекомендуют использовать карнизы с бортиком.

Результатом такой подсветки станет образование на потолке светового контура и ненужных теней, на которых отразятся все неровности бортика. Но если выбран именно этот вариант карниза, лучше всего установить светодиодную ленту на бортик, что даст не так много света, как хотелось бы. зато он будет максимально равномерным.

Следующий вариант – прямой карниз. Это наиболее грамотное решение при создании скрытой подсветки потолка. Светодиодную ленту необходимо помещать ближе к краю карниза, благодаря чему распространение светового потока будет равномерным и степень освещённости потолка повысится.

Располагать ленту на стене – не самая хорошая идея. Во-первых, будет виден чёткий световой контур и неосвещённый кусок стены. Во-вторых, светодиоды будут заметны, и есть вероятность появления слепящего эффекта.

Единственный случай, когда это допустимо, – при подсветке круглых ниш. Для получения равномерной подсветки стены рекомендуют расположить светодиодную ленту на поверхности карниза. Такой вариант установки даст наиболее ровное освещение и выгодно подчеркнёт фактуру стены.

Ссылка по теме: Монтаж светодиодных лент своими руками

Хаотичное моргание

Бывает ситуация, когда вы включаете гирлянду и она у вас начинает хаотически мигать, то ярче, то тусклее. Сама собой перебирает каналы.

В общем складывается впечатление, что это не какой-то заводской эффект, а как будто гирлянда «сошла с ума».

Чаще всего проблема здесь заключается в электролитическом конденсаторе. Он немного может вздуться, вспухнуть, причем это будет хорошо заметно даже не вооруженным глазом.

Все решается его заменой. Номинал указан на корпусе, так что без труда можно приобрести и подобрать аналогичный в магазинах радиодеталей.

Если поменяли конденсатор, а эффекта это не дало, где искать далее? Скорее всего сгорел один из резисторов (пробит). Пробой визуально определить довольно проблематично. Понадобится тестер.

Делаете замеры сопротивления, предварительно по маркировке узнав его номинальное (нормальное) значение. Если не соответствует — меняете.

С чего начать работу?

Светодиодная гирлянда штора часто разрабатывается и устанавливается дизайнерами или строителями. Но при желании можно сделать подсветку светодиодной лентой самостоятельно.

Необходимые инструменты и материалы:

лента со светодиодами (отмеряют нужный размер);

Светодиоидная лента

трансформатор;
суперклей;
перфоратор;
дюбель-гвозди;
отвертка.

Сначала вдоль оконного проема по верху монтируется гипсокартонный короб, по краю которого прикрепляется карниз из полиуретана.

Предварительно обязательно выполняют электропроводку стандартного типа для 12-Ваттных светильников и устанавливают выключатель с 1 клавишей.

Шаг 2: Как в действительности закрепить ваши новые световые занавесы – крючок, гвоздь или зажим.

Начиная с конца, ближайшего к источнику тока, приклейте, прибейте или прикрутите к поверхности, на которую вы собираетесь повесить шторы. В проиллюстрированном примере первый крючок расположен на уровне первой лампы, фиксируя вилку. Все последующие крючки размещаются между нитями шторы (как показано на рисунке). Никаких дополнительных измерений не требуется — расстояние между клонами составляет 10 см. В этом случае крючки размещаются между каждой парой нитей для перераспределения нагрузки. Однако, если используются гвозди или шурупы, их можно размещать через каждые два клона. Если вы хотите затянуть венок вокруг желобка, можно использовать пластиковые зажимы, если остались праздничные. Этот вариант крепления можно использовать для фиксации ножек шторы.

После закрепления первой секции гирлянды вы можете соединить первую и вторую секции вместе, а затем продолжить закреплять гирлянду по всему периметру помещения до рабочего стола.

Когда вы дойдете до конца рисунка, стоит подумать о размещении дополнительных крючков для затягивания крышки. Это придаст установке наилучший внешний вид.

Паяем все компоненты

На странице проекта (Спасибо Алексу Гайверу!) можно увидеть различные модификации гирлянды: от самой базовой, которую мы сейчас соберем, до продвинутой с кнопками управления или Blutooth-модулем для подключения со смартфона.

Самый простой вариант сборки

Собираем согласно приведенной схемы:

1. Последовательно спаиваем или соединяем коннекторами части диодной ленты (если взяли более одного сегмента).

2. Логический контакт от ленты через резистор припаиваем к “ноге” D6 на Arduino Nano.

3. Контакты питания паяем к коннектору блока питания или к питанию через USB-порт, если планируем подключать к Power Bank.

4. Наша матрица с блоком управления готова, осталось только загрузить нужную прошивку в Arduino.

В дельнейшем легко добавить другие модули и элементы к данному проекту.

Основные причины неисправностей

Микросхема, являющаяся главным рабочим элементом, перегорает редко. К самым частым поломкам можно отнести:

Некачественный контакт на проводах.
Поломка одного из светодиодов.
Неполадки с конденсатором.
Перегорел резистор.
Проблемы с диодным мостом или тиристорами.

Некачественная пайка

При отсутствии работы секции светодиодов необходимо проверить контакты платы

Если перестала работать гирлянда, в первую очередь проверяется качество соединений питающих и отходящих проводов. При слабом контакте устройство не будет получать напряжение. Эта проблема распространена в дешевых китайских гирляндах. Они производятся с использованием тонких жил, которые легко ломаются в местах соединения.

Для обеспечения надежного соединения места контакта нужно залить толстым слоем термоклея.

Перегорел светодиод

Прозвон проводов гирлянды мультиметром

В гирлянде светодиоды подключены последовательно. Если перегорел один элемент, работать перестанет вся цепочка. Ремонтировать схему нужно путем замены неработающего компонента. Для определения сломавшейся лампочки потребуется мультиметр. К концам щупов нужно ниткой примотать тонкие иголки для проверки диодов. Острие должно выступить на 5-8 мм. Сверху все нужно замотать плотным слоем изоленты.

В первую очередь гирлянду нужно отключить от электрической сети. Проверка начинается с последнего диода, так как именно к нему напрямую проводится провод питания с блока управления.

Хаотические мигания лампочек

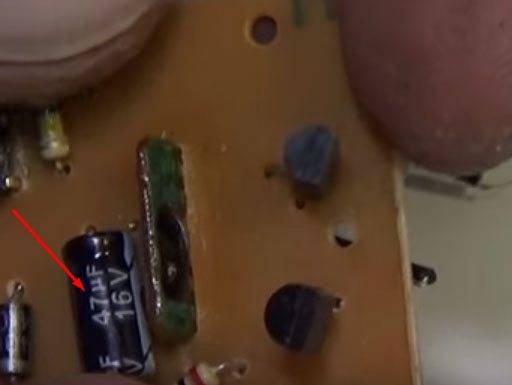

При хаотичном моргании проблема заключается в электролитическом конденсаторе

При включении гирлянды может наблюдаться ситуация, когда диоды хаотично загораются с разной яркостью. Такое мерцание не связано с режимами работы и заводским эффектом, а вызвано именно проблемами в самой гирлянде.

Вероятная причина такого эффекта – пробой электролитического конденсатора. Он может вздуться, и это будет хорошо заметно невооруженным глазом. Сломанный компонент нужно заменить на аналогичный по номиналу. Значение емкости указано на корпусе элемента.

Если замена конденсатора не помогла, мог перегореть резистор. Для его проверки потребуется тестер. По маркировке нужно узнать номинальное сопротивление, а затем сверять с измеренным значением. При несоответствии параметров резистор нужно заменять на новый. После замены лампочки должны перестать мигать.

Не горит часть гирлянды

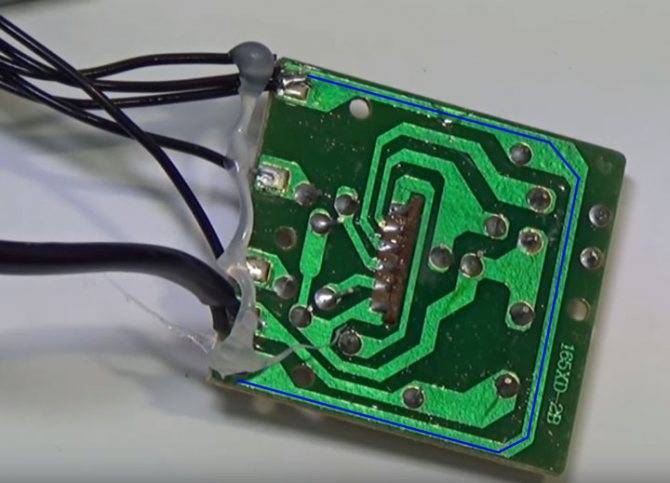

Проверка платы переподключением проводов

Отсутствие работоспособности одного из каналов может быть вызвано двумя причинами. Эти неполадки связаны с компонентами схемы – пробой тиристора или диода. Для проверки нужно отделить один проводок с нерабочего канала и подключить на соседний, заведомо исправный. Если он также не работает, неисправность связана с тиристором или диодом. Их нужно проверить мультиметром и заменить на новые.

Тусклый свет

Светодиоды на отдельном канале могут тускло гореть по сравнению с остальными. Это не связано с работой схемы контроллера, прозвонка компонентов также не даст результатов. Наиболее вероятная причина – провода. Их нужно осмотреть на наличие обрывов и перегибов. После нахождения проблемного участка нужно взять паяльник, разобрать провода и установить новые отрезки. Место контакта нужно надежно заизолировать с помощью термоусадочной трубки.

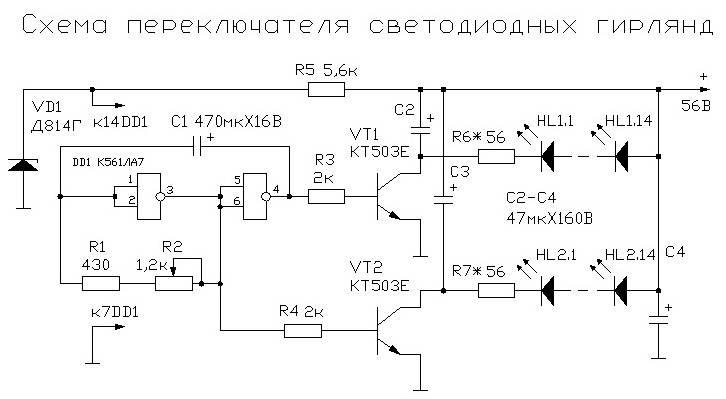

Схема гирлянды

Схема функционирования светодиодной гирлянды показана ниже. Сетевое напряжение поступает на питающий контроллер, проходя по резисторам и диодному мосту. Напряжение заходит в контроллер в выпрямленном и сглаженном состоянии (благодаря конденсатору).

Напряжение проходит через кнопку, разомкнутую в нормальном положении. Если кнопку замкнуть, осуществляется замена режимов контроллера. Что касается контроллера, то этот компонент отвечает за управление тиристорами. Количество тиристоров определяется числом каналов в осветительной системе.

Пройдя через тиристоры, выходное электропитание направляется на световые диоды в гирлянде. Количество выходов непосредственно влияет на разнообразие цветов, выдаваемых осветительным устройством. Если имеется только пара выходов, то реализуется наиболее простая схема, при которой одна половина лампочек затухает, а другая — загорается.

Две диодные линейки присоединяют к двум каналам последовательно. Соединение осуществляется в последней точке — световом диоде.

Плохая пайка

Если у вас вдруг перестала работать подсветка, в первую очередь всегда проверяйте именно пайку питающих и отходящих проводов. Вполне возможно, что весь контакт держался только за счет термоклея.

Стоит пошевелить проводок и контакта как ни бывало.

Самая распространенная проблема китайских гирлянд — это использование очень тонких проводков, которые просто отламываются в местах пайки на плате.

Чтобы такого не происходило, все контакты после припаивания должны быть залиты толстым слоем термоклея.

А еще при зачистке таких жил, советуют использовать не нож, а зажигалку. Вместо состругивания изоляции лезвием, слегка нагрейте и расплавьте ее огнем зажигалки.

После чего, ногтями просто снимите внешний слой, не повреждая сами жилы.

Светодиодная лента

Подсветка штор светодиодной лентой создает другой визуальный эффект. Если гирлянда заполняет собой площадь штор, то лента заполняет пространство у карниза, распространяя свой свет градиентом: ярко вверху и все спокойнее к низу.

За счет переключения с одного оттенка на другой можно изменить восприятие ткани.

Разновидности ленты

Существует несколько моделей светодиодных лент. Отличаются они типами светодиодов и частотой их установки. Не выбирайте ленту со слишком высокой интенсивностью света, она будет слепить глаза и “съедать” неоправданно много электроэнергии.

Для тонких и прозрачных штор применяют маломощные светодиоды, превращающие их в легкую дымку – смотрится просто великолепно!

Для подсветки потолка специалисты рекомендуют встроить ленту SMD 5050 (от 30 светодиодов теплого белого света на 1 метр).

Цвет настроения

Преимущество светодиодных лент в том, что они могут излучать свет любого цвета, можете выбрать нужный под настроение. Теплые домашние посиделки? – используйте мягкий белый или желтый цвет. Небольшая вечеринка? Атмосферу создаст неоновый синий или фиолетовый.

Этот метод позволит реализовать любые дизайнерские задумки.

Замена лампочек

Для того чтобы в будущем можно было легко заменить лампочки, лучше всего будет запастись несколькими одинаковыми гирляндами одновременно. Одна или несколько из них могут стать запасными в случае поломки основной. Китайская гирлянда в основном оснащена лампами, которые закорачиваются при перегорании. Поэтому в случае поломки одной из них, остальные начинают усиленно работать. Для того чтобы они быстро не вышли из строя, поломанную лампочку необходимо как можно скорее поменять (см. видео), что достаточно легко сделать своими руками. Замену нужно осуществлять только тогда, когда гирлянда полностью обесточена.

Если лампочки не закорачиваются при перегорании, нерабочей станет вся гирлянда. В таком случае значительно сложнее найти, какая из лампочек нерабочая. Сделать это можно следующим методом. Для начала необходимо обесточить устройство и перерезать провод ровно посередине. Далее каждый участок необходимо прозвонить сначала до конца. Таким образом, станет понятно, где находится поломанная лампочка и будет совсем несложно ее заменить. После этого нужно соединить перерезанные провода и сделать соединения изолированными.

Самое опасное в китайской гирлянде – это разбитые лампочки. При включении устройства через них начинает идти сильное напряжение, что может быть опасно для здоровья и жизни. Именно поэтому такую поломанную гирлянду необходимо сразу же отремонтировать, заменив лампочку новой.

Светодиодная гирлянда с цветами из коробки из под яиц

А теперь давайте узнаем, как преобразить обыкновенную светодиодную гирлянду цветами из… ячеек коробки для яиц. Украшение получится не только красивым, но и соответствующим идее вторичной переработки отходов. Причем коробка может быть не только картонной, но и пластиковой.

Инструкция:

Приготовьте следующие материалы и инструменты:

Упаковка из под яиц (6-12 шт.);
Светодиодная гирлянда;
Акриловая краска (в спрее или банке);
Горячий клей-пистолет;
Ножницы;
Канцелярский нож.

Отрежьте крышку коробки и отложите ее в сторону.
С помощью ножа вырежьте ячейки (для тюльпанов) и/или участки между ячейками (для маленьких или узких вытянутых бутонов) коробки.

При помощи ножниц сформируйте из стенок ячеек лепестки. Не бойтесь экспериментировать и вырезать лепестки разной формы и размера.
Как только все цветы будут вырезаны, приступайте к их покраске. Сушить цветы можно на деревянных шпажках, воткнутых в крышку коробки.
Когда цветы высохнут, надрежьте в нижней части каждого бутона по небольшому крестику.

На каждую лампочку светодиодной гирлянды «наденьте» по бутону.
Теперь вы можете повесить вашу гирлянду из цветов в любое желаемое место.

Схема светодиодной гирлянды

Сетевое переменное напряжение через резисторы и диодный мост, уже в выпрямленном виде и сглаженное через конденсатор, подается на питающий контроллер.

При этом данное напряжение поступает через кнопку, разомкнутую в нормальном состоянии. Когда вы ее замыкаете, происходит переключение режимов контроллера.

Контроллер в свою очередь управляет тиристорами. Их число зависит от количества каналов подсветки. И уже после тиристоров выходное питание идет непосредственно на светодиоды в гирлянде.

Чем больше таких выходов, тем разнообразнее цветовых расцветок может иметь изделие. Если их всего два, это означает, что только две части (или половинки) гирлянды будут работать в различных режимах — одни лампочки тухнуть, другие загораться и т.д.

Фактически эти две линейки диодов будут подключены по двум каналам последовательно. Соединяться они будут между собой в конечной точке — последнем светодиоде.

Если вас по какой-то причине раздражает мигание гирлянды и вы захотите, чтобы она ровно светилась только одним цветом, достаточно на обратной стороне платы, с помощью пайки закоротить катод и анод тиристора.

Чем более дорогая гирлянда у вас в распоряжении, тем больше отходящих каналов и проводков будут уходить от платы управления.

При этом, если проследить по дорожкам платы, один из выводов сетевого напряжения, всегда подается напрямую на конечный светодиод гирлянды, минуя все элементы схемы.

Новогодняя гирлянда из объемных снежинок

Представляем первую идею изготовления гирлянды на Новый год своими руками — из снежинок. Наверное, все мы помним, как вырезать плоскую снежинку из квадратного листа бумаги. Этот способ выручит вас, если требуется сделать гирлянду в максимально сжатые сроки. Однако если вы хотите сделать более изящное украшение, то предлагаем собрать его из объемных снежинок. Делаются они несколько дольше и сложнее, зато получившаяся гирлянда переживет не один праздник.

Инструкция:

Приготовьте бумагу, например, обычную офисную, карандаш, ножницы, степплер со скобами, клей или двухсторонний скотч и нить.

Разделите лист бумаги формата А4 на две равные полосы.
Теперь соберите каждую полосу в гармошку. Сделать это можно следующим способом: сложите полосу пополам, затем половинку снова сложите пополам, затем четвертинку также согните пополам и продолжайте действие до тех пор, пока вся полоска не обретет складки. Далее ориентируясь на линии сгибов соберите гармошку.

Отрежьте от вашей гармошки одну маленькую полоску, разрежьте ее напополам, а затем нарисуйте на ней шаблон, по которому вы будете вырезать узоры снежинки. Шаблон рисуется произвольно, но так, чтобы края собранной гармошки в двух-трех местах остались неразрезанными. Пример шаблона можно разглядеть на правом верхнем фото.
Согните гармошку пополам и посередине скрепите ее степплером.
Карандашом обведите контур шаблона на одной из половинок вашей заготовки, а затем ножницами отрежьте соответствующие части рисунка.
Повторите Шаг №5 с другой половинкой заготовки, используя тот же шаблон.
Расправьте веером каждую половинку вашей заготовки и склейте их концы друг с другом.
Повесьте снежинки-медальоны на красивую нить, например, серебряную.

Гирлянды советского образца

Гирлянды, выпущенные в советские времена, отличаются надежностью. Еще одна их особенность — их можно отремонтировать, в то время как далеко не все изделия китайского производства поддаются ремонту. Современные приборы и инструменты позволяют выявить неисправность и произвести ремонтные работы.

Необходимый набор инструментов и материалов:

паяльник;
отвертка-индикатор;
изоляционный материал;
пассатижи.

В гирлянде используется последовательная схема подключения. Иными словами, если перегорает одна лампочка, вся система перестает функционировать.

Проверяем лампы на целостность. Если источники света не повреждены, проверяем, как они ввинчены в патроны. В случае надобности докручиваем лампу в патрон до конца.

Если описанные выше действия не дали положительного результата, берем отвертку-индикатор и разыскиваем участок прерывания контакта в проводнике. Разорванный контакт не обязательно находится в проводе, поэтому проверяем и патрон. Если проблема в нарушенном контакте, восстанавливаем его функциональность с помощью паяльника. При необходимости соединяем проводники напрямую.

Разбились лампочки

Если одна или несколько лампочек разбились, и Вы хотите починить изделие, рекомендуем просто заменить поврежденный источник света на новый

Обращаем Ваше внимание на то, что замену нужно делать только при выключенном питании, чтобы не получить удар током. В этом, конечно, небьющиеся лампы лучше, т.к

такая неисправность обходит их стороной.

Если под рукой нет запасной микролампы, можете смело обрезать разбитую и соединить провода без нее.

Ну и последнее, о чем хотелось сказать – если у Вас трубчатая гирлянда (дюралайт) не работает, попробуйте визуально и тестером найти проблемный участок и вырезать его в местах, предназначенных для реза (отмечены ножницами). После этого рабочие секции соедините специальными соединителями, на чем ремонт и будет закончен!

Вот и все, что хотелось рассказать Вам о том, как починить гирлянду, если не горит один цвет либо сгорела плата. Теперь, Вы знаете, что делать, чтобы отремонтировать поломку своими руками!

Будет интересно прочитать:

Это интересно: Модные настенные светильники для ванной

Надежная защита для улицы и дома

Существуют гирлянды для украшения интерьера или новогодней елки. Такие устройства чаще всего рассчитаны на использование внутри помещения в тепле и под крышей. Уличные модели не боятся холодов и воды. Теоретически ими можно воспользоваться и внутри дома, но обычно их длина окажется излишней для небольшой комнаты. Бывают и универсальные варианты, которые одинаково хорошо смотрятся при оформлении интерьера и на садовом участке.

О готовности светодиодной гирлянды для уличного использования лучше всего скажут «сухие» цифры. На них и стоит смотреть в первую очередь. Главным параметром, который отражает степень защиты электроприбора от воды и других абразивных частиц, является рейтинг IP. Первая цифра соответствует уровню защиты от твердых предметов, вторая – от влаги. Данная система оценки оболочки электроприборов является международной, поэтому присутствует на большинстве гирлянд.

Показатель IP69 говорит о том, что устройство может использоваться в условиях мойки высокого давления, при этом прибор полностью защищен от контакта с пылью. Даже для уличных гирлянд такой большой защиты не требуется.

Минимальная защита для домашних гирлянд составляет рейтингу IP20, т.е. защита от влаги отсутствует, а защита от посторонних предметов предохраняет электронику от предметов диаметром более 12 мм. Для уличного использования устойчивость к влаге должна быть не ниже четырех (водяные брызги с любого направления), а лучше не ниже пяти (устойчивость к струе воды). Максимальный уровень герметичности для посторонних объектов (шесть) соответствует полной пыленепроницаемости.

Что потребуется для монтажа ленты

Для проведения работ потребуется подготовить следующие инструменты:

перфоратор или дрель, гвозди, шуруповерт или отвертка;
блок питания;
клей;
диодная лента;
кольцевые наконечники с обжимами для повышения удобства (не обязательно);
инструмент для очистки от изоляции проводов;
паяльник, металл для пайки и олово.

Блок питания должен соответствовать общей мощности ленты плюс 20% для запаса. Возьмите ближайший по мощности (в большую сторону) блок питания. Мощность 1 м ленты можно узнать в магазине. На ленту подается напряжение 12 В.

Подсветка гардины светодиодной лентой: основные этапы монтажа

Подключение лед ленты проводится по принципу подключения светильников. Сделать подсветку самостоятельно несложно.

Этапы монтажа:

Убедитесь в отключении электричества.
Подберите провод требуемой длины с учетом размеров комнаты, расположения выключателя, розеток, блока питания и самой ленты.
Подготовьте концы провода, используя нож либо специальные инструменты для зачистки и снятия изоляции.
Залудите концы провода, которые будут подключаться к диодной ленте.
Скрученные оголенные жилы, которые идут к блоку питания, оснастите кольцевыми наконечниками и обожмите их.
Определите точки сверления для блока питания, закрепите его в предварительно выбранном месте, используя перфоратор, дюбели или гвозди. Устанавливать блок питания рекомендуется в неприметном месте.
Соедините напряжения фазы 220 В с выключателем. Подключите заземляющий провод к блоку питания и ноль.
Залудите концы проводов, которые идут до ленты от блока питания с помощью олова и флюса. Обработайте контактные концы ленты.
Подготовленные провода и ленту запаяйте, проведите изоляционные операции в местах соединений с использованием изоленты.

Схема работы

Подбираясь все ближе, к вопросу о том, как отремонтировать гирлянду, важно рассмотреть работу ее схемы, так как иногда приходится чинить и ее

Переменное питание из сети, прежде чем попасть на контроллер, проходит через тиристор и светодиодный мост. Минуя эти приборы напряжение выпрямляется. Проходя через конденсатор оно дополнительное сглаживается. Только после этого питание доходит до контроллера. Само же напряжение будет проходить через кнопку, которая в нормальном состоянии разомкнута. При замыкании кнопки осуществляется переключение режима работы контроллера.

Этот элемент является управляющим. Руководит он работой тиристоров. Число этих деталей будет зависеть от количества каналов подсветки гирлянды. Минуя тиристоры, выходное питание будет подавать на каждый светодиод в отдельности.

Установка трансформатора

Затем закрепляют трансформатор для диодов. В идеале его прячут за тканью натяжного потолка, но если такой не предусмотрен дизайном, то маскируют в незаметном месте за шторой или в углу на потолке.

Для этого в поверхности надо сделать перфоратором отверстия для крепежа, а потом при помощи гвоздей-дюбелей трансформатор надежно зафиксировать устройство в выбранном месте.

К клеммам N и Lподключают питающий провод: фазный провод белого цвета присоединяют к клемме L, а нулевой провод синего цвета соединяют с клеммой N.

Следующее действие – подключение провода, который идет к светодиодам, к клеммам V+ и V-, строго соблюдая полярность.

К трансформатору подведены все провода. Следующий шаг – подключение к нему ленты из светодиодов. Для этого сначала провод прокладывают в нишу, затем к нему крепят ленту с диодами.

Если все действия произведены правильно, то после включения электричества и перевода включателя в активное положение, лента обязательно должна загореться и получится привлекательная светодиодная подсветка окна.

Устройство и принцип работы

Устройство светодиодной гирлянды принципиально не отличается от обычной иллюминации на лампах накаливания. Но низкое потребление тока, свойственное LED-излучателям, позволило выполнить блок управления в виде миниатюрной коробки — стали не нужны мощные ключевые элементы (тиристоры) и отпала необходимость в радиаторах для них. Появление же недорогих микросхем-контроллеров дает возможность получить немыслимое ранее разнообразие цветовых эффектов.

Составные элементы гирлянды

Большинство елочных гирлянд состоит из трех элементов:

сетевой шнур;
контроллер (блок управления), управляющий зажиганием светоизлучающих элементов;
цепочки из светодиодов (чаще всего от 2 до 4), собственно и создающие световые эффекты.

Цепочки состоят из включенных последовательно светодиодов в таком количестве, что их суммарное рабочее напряжение составляет не менее 310 (а не 220) вольт. Как правило, каждая цепочка состоит из излучателей одного цвета.

Компоненты гирлянды

Схемотехника контроллера

В недорогих гирляндах применяются блоки управления на основе микроконтроллера Q803 (могут быть применены аналоги QD0056C и другие).

Специализированный микроконтроллер (Light controller) QD0056C

Назначение выводов Q803:

1 – синхронизация, на него подается переменное напряжение 50 или 60 Гц;
2 – общий провод;
3,4,5,6 – выходы управления тиристорами;
9 – выбор программы;
10 – питание.

Выводы 7,8 не используются.

Типовая схема включения контроллера гирлянды QD0056C

Принципиальная схема реального блока управления приведена на рисунке. Сетевое напряжение подается на диодный мост, с которого снимается выпрямленное напряжение. Для питания микросхемы оно сглаживается фильтром на резисторе 150 кОм и конденсаторе 10 мкФ. Светодиодные цепочки также запитываются от выпрямленного напряжения (в некоторых блоках управления используется выпрямленное по однополупериодной схеме). Переменное напряжение для этой цели использовать нельзя, так как слабое место светодиодов – чувствительность к обратному приложенному напряжению. Постоянное же напряжение создаст проблемы с выключением тиристоров.

Переменное напряжение сети подано на вход Sync (вывод 1) для организации фазового управления тиристорами, позволяющего плавно изменять свечение. Контроллер включен по своей стандартной схеме, при которой он может управлять цепочками светодиодов в количестве до 4.

На практике схема гирлянды может иметь от 2 до 4 цепочек световых излучателей.

Переключателем SA1 выбирается необходимая программа. Прошивка микроконтроллера содержит 8 различных световых эффектов.

Как отремонтировать светодиодную гирлянду своими руками
