Как сделать освещение в гараже своими руками

Как рассчитать освещение в гараже светодиодными лампами?

Каждый гараж нуждается в освещении, это не зависит от периодичности его использования. Освещение должно быть качественным и безопасным. На сегодняшний день на рынке представлен широкий выбор ассортимент осветительных приборов.

Существует множество вариантов организовать освещение в вашем гараже. Но следует учитывать, что для гаражного помещения установлены свои стандарты, заметно отличающиеся от, например, норм жилого или индустриального помещения.

Одно из достаточно популярных (но дорогих) решений – светодиодное освещение. Свою популярность данный вариант завоевал благодаря целому ряду преимуществ.

Светодиоды чрезвычайно долговечны, срок службы некоторых составляет 70-80 тысяч часов.

Светильники данного типа не нагреваются при использовании, а значит отвечают высоким требованиям пожарной безопасности.

Это особенно важно для гаражных помещений, так как в них зачастую хранятся горюче-смазочные вещества. Светодиодные лампы для гаража рассчитаны на множество циклов включения/выключения

Они экологичны – в составе нет ртути. Помимо этого, светодиоды устойчивы к холоду и жаре

Светодиодные лампы для гаража рассчитаны на множество циклов включения/выключения. Они экологичны – в составе нет ртути. Помимо этого, светодиоды устойчивы к холоду и жаре.

Для расчёта освещения можно использовать стандартное уравнение, которое применяют для ламп накаливания. Уравнение имеет вид:

О = М х П/к, где

М – мощность осветительного прибора (на метр квадратный);

П – площадь гаражного помещения;

к – количество ламп/приборов;

О – освещенность, результат расчётов.

Но вычислить мощность можно несколько проще, для этого необходимо воспользоваться одним правилом. Согласно ему на один квадратный метр гаражного помещения должно приходиться 20 Ватт мощности. Приведем пример:

Есть гараж с площадью 30 квадратных метров (6х5 метра). Площадь необходимо умножить на 20 Ватт, получаем 600 Ватт. Это значение является нормой для гаражного помещения с размерами 6×5 метров.

После расчётов предстоит сделать выбор – осветительные приборы какой мощности следует применить для создания освещения. Допустим, были куплены 60-Ваттные лампы, тогда для всего гаража вам понадобится 10 светильников (600/60).

Но есть важный нюанс – соответствие мощности светодиодных ламп и обычных ламп накаливания.

Светодиодные могут обладать куда меньшей мощностью, но обладать хорошим световым потоком.

Например, 20-Ваттной лампе накаливания соответствует светодиодный аналог с мощностью всего в 2-3 Ватта. Они дают одинаковый световой поток.

Для примера с 60-Ваттным – лампочками подходят светодиоды мощностью 8-10 Ватт. Таким образом, для создания освещения в гаражном помещении площадью 30 квадратных метров вам понадобятся 10 светодиодных ламп мощностью 8-10 Ватт.

При расчётах также следует учитывать высоту гаража. В приведенном примере высота не превышает 2,5 метра. Для гаражей с высотой от трёх и более метров результат нужно умножать на полтора, так как световой поток теряет свою силу.

При создании светодиодного освещения в гараже необходимо придерживаться следующих правил:

1. Использовать две системы освещения – общую и локальную. Общая будет отвечать за всё помещение. Локальное применяют для мест, где требуется дополнительный свет. К таким относят смотровую яму или верстак;
2. Равномерность – осветительные приборы следует размещать равномерно;
3. Модульный принцип – лучше создать зоны, у каждой из которых есть свой выключатель;
4. Энергосбережение – энергосберегающие лампы стоят дороже, но со временем действительно окупают себя.

Ввод питания

На вводе устанавливается распределительный щиток. В некоторых случаях он монтируется с внешней стороны здания, что может быть обусловлено особенностями подвода электросети к гаражу.

«> «> «> «> «> «>

Обычно щиток монтируют рядом со входом для удобства отключения при уходе из объекта. Щиток должен позволять разместить все требующиеся защитные и распределительные приборы. В щитке также размещается прибор учета электроэнергии (счетчик), если гараж находится на территории гаражного кооператива. На загородных участках обычно используется один счетчик на все постройки.

Щиток можно сделать своими руками из профиля и листового металла или приобрести готовое изделие.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Правильное расположение светильников

Третий шаг — равномерное расположение светильников.

Чтобы этого добиться необходимо следовать ряду правил:

• Потолочные светильники должны располагаться на расстоянии не менее 50 см от стен и не менее метра друг от друга.
• Настенные светильники должны устанавливаться на высоте 1.5-1.8 метра от пола, что оптимально для гаражей с высокими потолками.
• Дополнительная подсветка зоны над верстаком должна располагаться ниже уровня глаз, чтобы не слепить работающего человека.
• Если бюджет позволяет, можно сделать и нижнее освещение, что очень удобно, если гараж используется не только для парковки автомобиля, но и для ремонта: будет отличное освещение для поднятого на домкрате авто. Здесь должны использоваться маломощные светильники, чтобы не создавать дискомфорта для владельца гаража. Оптимальное расположение – не больше 40 см от пола.

Подключение гаража к электросети и монтаж электрического щитка

Начинать проводку электричества в гаражах следует с распределительного щитка, к которому будет присоединена основная линия. Прокладывают ее чаще по воздуху, но монтаж кабеля под землей также возможен. Щиток должен быть надежно закреплен на стене дюбелями или саморезами в зависимости от материала стен. В закрепленном щитке уже устанавливают автоматику и монтируют DIN рейки.

Можно ли провести свет в гараж если на его нет. Документов. вопрос №11310841. Также не стоит забывать, что при прокладке такого кабеля необходимо монтировать соответствующий автоматический выключатель для защиты от короткого замыкания.

Мнение эксперта Стребиж Виктор Павлович, эксперт по освещению и электрике Любые вопросы задавайте мне, я помогу!

В комплексе с ним для надежной защиты осветительной сети необходимо также установить дополнительный автомат с номиналом 10А. Если же вам что-то непонятно, пишите мне!

Как подать заявку на подключение через интернет?

Данная услуга предоставляется на сайте «https://портал­-тп.рф». Здесь нужно пройти регистрацию, подать заявку, отправить сканы документов (список указан выше).

У многих собственников возникает вопрос: «Чтобы провести свет в гараж от столба, к кому нужно обратиться?» Отвечаем: обращаться необходимо в компанию, поставляющую энергоресурс в вашей местности. Процедура в данном случае будет состоять из тех же этапов, что описаны чуть выше.

Электросетевая компания протянет свой кабель от линии на столбе к входному щитку на стене гаража. Правда, такой способ не вполне приемлем, так как счётчики на внешней стене гаража зачастую просто разбиваются вандалами. Поэтому есть второй вариант, который предусматривает подземную укладку силового кабеля в металлической трубе от столба с линией электропередачи.

Для этого нужно будет выкопать траншею глубиной 80 см, разместить там трубу и провести кабель от электрощитка к столбу. При этом труба должна возвышаться над грунтом не менее чем на 2,5 м.

Основные моменты по технике безопасности

1. Правилами техники безопасности пренебрегать не следует, так как от этого зависит жизнь и здоровье человека, выполняющего монтаж и реализацию энергообеспечения гаража своими руками.
2. Все работы на токоведущих частях выполняются после отключения его от электрической сети, а также проверки наличия опасного потенциала. Использовать только исправный и проверенный указатели напряжения.
3. Перед работой с перфоратором, болгаркой, другим электрическим инструментом следует проверить визуально шнур питания на наличие повреждения изоляции.
4. Одевать защитные очки при работе с электроинструментом.

Таким образом, подключение электричества, разводка кабельной продукции, а также организация рабочего места и освещения в гараже является несложной процедурой, если выполнять требования электробезопасности, а также прислушаться к советам профессионалов по выбору сечения проводов, коммутационной и защитной аппаратур.

Возможные варианты

Рассмотрим два наиболее распространенных варианта освещения с использованием светодиодов.

Лента

Светодиодная лента – осветительный прибор на основе светодиодов. По структуре представляет собой гибкую плату, на которой расположены светодиоды. Ширина такой ленты варьируется в пределах 8-20 миллиметров. Толщина составляет 2-3 миллиметра. В продажу лента поступает в виде рулонов, максимальная длина – пять метров. Ленты различаются по цвету и световому потоку.

На рынке встречаются устройства с монохромным и цветным свечением. Цветовая температура может сильно различаться – минимум 2700 К, максимум 10000 К.

Светодиодная лента в гараже работает от постоянного тока с напряжением 12 или 24 Вольта. Чтобы подключить осветительный прибор к электросети, вам понадобится специальный преобразователь, – устройство, преобразующее стандартное напряжение (например, 220 Вольт) в подходящее для светодиодной ленты.

Мощность преобразователя следует высчитывать, исходя из мощности самой ленты. Чем она длиннее и мощнее, тем основательней будет нужен преобразователь.

Справка: Устройство может преобразовывать напряжение от общей электросети и от автомобильного аккумулятора.

Данный источник света прост в монтаже. Большая часть светодиодных лент снабжена двухсторонним скотчем. Поэтому основная работа зачастую сводится к наклеиванию источника света на поверхность. Чтобы получить равномерное освещение, вдоль стен гаража можно наклеить две ленты и еще одну на потолок.

Несколько конкретных образцов светодиодных лент:

• SMD 5050, 300 Led, IP33 – неплохое сочетание мощности и светового потока. 14,4 Ватта и 660 Лм/м. Средняя цена – 100-130 рублей;
• SMD 3528, 300 Led, IP33, Econom – более дешевый аналог. Обладает меньшей мощностью и световым потоком (4,8 Ватта и 210 Лм/м).

Освещение гаража светодиодной лентой — фото:

Светильники

Светодиодная лампа выполнена с использованием светодиодов. Светильник на светодиодах – несколько ламп помещенных в корпус. То есть светодиодная лампа является составным элементом готового устройства, светильника.

Источники света на светодиодах имеют разные типы цоколя, мощность и цену. Существенным плюсом по сравнению с лентами является встроенный во многие виды светильников преобразователь напряжения.

По своей конструкции и процессу монтажа они практически не отличаются от ламп накаливания. Самое популярное решение – светодиодные лампы, которые можно использовать с обычным патроном. К таким относят виды E27, E14.

Светодиодные светильники обладают теми же преимуществами, что и лента. Они экономичны, отличаются длительным сроком эксплуатации. Источники света данного типа чаще всего используют для освещения отдельных участков (например, смотровой ямы).

Это обусловлено однонаправленностью света. Но некоторые устройства делают с параболическими отражателями, они значительно повышают угол освещения. Большая часть светильников идет с монтажным комплектом.

Некоторые варианты:

• Down Light 5W 3000К 90-260В – относительно низкая цена, около 300 рублей. Свет теплого белого цвета. Световой поток – 350 Лм/м;
• Navigator NBL-R1, 12W – вариант подороже, цена достигает 800 и более рублей. Цветовая температура – 4000 К.

Для гаража хорошо подойдут оба варианта – установка готовых светильников и замена старых ламп накаливания на современные, светодиодные.

Какой счётчик выбрать для гаража?

Вопрос о том, какой счётчик электроэнергии лучше поставить в гараже, довольно насущный. К моменту подключения на руках у собственника должен быть прибор учёта потребления энергии, поэтому выбирать его нужно заранее.

При выборе электросчётчика учитывайте, какие приборы, с какой мощностью будут использоваться. Например, если в гараже обустраивается мастерская, мощность потребления будет выше.

Специалисты советуют в этом случае ориентироваться на суммарную мощность как минимум в 15 кВт. Если гараж питается от одной сети с жилым домом, в нём размещена мастерская, следует распределить электрический ток в 100 Ампер на вводе.

Помимо того, счётчик должен выдерживать температурные перепады, холод, так как гараж обычно не отапливается.

При покупке проследите за соответствием прибора учёта современным стандартам. Электросчётчик должен иметь печать в паспорте, пломбы с указанием года тестирования. Печать изготовителя, дата проверки также должны иметься в паспорте. Затем поставщик энергоресурса поставит на счётчик ещё одну пломбу.

Также стоит обратить внимание на принцип работы счётчика. Классикой жанра считаются индукционные модели, которые отличаются небольшой ценой, надёжностью и долговечностью

Но их недостаток — низкая точность, которая может вылиться в переплату за электроэнергию. Электронные изделия стоят дороже, зато довольно компактны и могут настраиваться на несколько тарифов.

Кроме того, надо позаботиться об обустройстве электрощитка с автоматом. Это необходимо в случае возникновения короткого замыкания. Автомат сам отключит энергопоступление, обезопасив помещение. Рекомендуется установить его ближе к входу.

Примеры схем подключения электропроводки в гараже

Итак, нужные лампы запланированы и подобраны. Следует их запитать. Для этого нужно нарисовать схему. На схеме отметьте общий план гаража, а на нем:

• место для распределительного щитка и счетчика;
• места прокладки кабеля (наружного или скрытого);
• розетки, выключатели, светильники, распределительные коробки;
• оборудование, которое надо запитать.

Удобно и экономично, когда общее и местное освещение подключается к разным выключателям. Правую и левую стороны гаража тоже можно освещать отдельно.

Самая простая схема питания гаража включает в себя:

• вводной автомат, УЗО;
• понижающий трансформатор для низковольтных источников питания;
• автомат для розеток общего назначения;
• автомат для питания лампочек;
• проводка и оборудование;
• счетчик, если гараж запитывается отдельно.

Для мощных приборов и смотровой ямы необходимо устанавливать отдельные автоматы срабатывания.

Примеры электрических схем для гаража

На схеме полезно измерить и посчитать количество необходимых проводов. Итоговую сумму стоит увеличить на 20-25%. (Умножив на 1,2-1,25).

Монтаж электрощита освещения

Вводной электрощиток устанавливается при входе в гараж. Он распределяет электричество по отдельным линиям и защищает систему от короткого замыкания. Поскольку распределительный щит – предмет наборный, можно собрать его под свои нужды.

Количество элементов в щитке зависит от количества оборудования в гараже и его мощности. Для каждой электрической линии и смотровой ямы устанавливается свой автомат. Например, для общего освещения, подсветки рабочего стола и ямы. В случае поломки достаточно отключить один участок, а остальные продолжат работать.

Варианты сборки щитка

Электрический щиток желательно заземлить, ток заземления примерно 4 кОм.

Освещение в гараже своими руками — какое освещение лучше?

Если у вас подведено 220V, то правильным будет на вводе сделать распределительный щиток, на котором нужно установить счетчик с автоматикой безопасности, расположить лампу дежурного освещения, пару разноплановых розеток и выключателей для различных зон освещения.

Располагать его рекомендуем поближе к гаражным воротам, чтобы не использовать многометровых удлинителей при работе на улице и не заниматься в темном гараже поисками выключателя. Кроме того, при открытых воротах, установленная на щитке лампочка может достаточно хорошо осветить пространство перед гаражом.

Разводку в гараже лучше делать открытой, размещая проводку в гофрорукавах или коробах.

Установка на щитке понижающего трансформатора на 12V также будет целесообразной, в т.ч. и для освещения, ведь использовать для него лампы накаливания и даже более экономные люминисцентные лампы не только расточительно, но и небезопасно. Вообще, 220V желательно оставить только на самом щитке, а всю остальную разводку делать низковольтной, ведь гаражные условия ее эксплуатации, с отсутствием нормального отопления, а значит и резкими перепадами температуры, далеки от идеальных. Поэтому, лучшим решением для гаража будет применение неприхотливых, экономичных и долговечных светодиодных источников света.

А разнообразие их конструкций позволяет применить практически любое техническое решение или использовать старую разводку, пустив по ней низкое напряжение.

Интересен вариант простой переделки недорогих автомобильных 12-вольтовых светодиодных ламп для подключения в стандартные патроны с большими цоколями.

Для этого надо контакты от цоколя сгоревшей лампы накаливания подпаять к контактам светодиодной и вклеить последнюю в цоколь. Хорошо зарекомендовали себя светодиодные системы освещения гаражей с использованием блоков питания от компьютеров. Их мощности с головой хватает для решения этих и многих других задач.

Если к такому блоку питания присоединить гнездо прикуривателя, то можно будет использовать целый ряд переносных автомобильных устройств: от телевизора и кофеварки до пылесоса и компрессора. Для такого подключения из многочисленных выходов блока используются 3 провода: желтый (+12V), черный и зеленый. Два последние соединяются вместе. Кроме того вы можете при помощи мультиметра просто подобрать контакты с нужным напряжением для питания тех или иных приборов, в т.ч. светодиодных, соответствующей мощности.

Перебои с электричеством

Если у вас подведено напряжение 220V, но часты перебои с его подачей, разумным будет рядом со щитком установить нехитрое устройство типа БИРП-12/1,6, или подобное ему, подключив к нему аккумулятор.

Можно использовать старый автомобильный, переставший выдавать достаточный ток для запуска автомобиля, но с незамкнутыми банками. Для аварийного освещения гаража он способен прослужить еще не один год. Подключать аккумулятор лучше через диод, который при отключении электричества не даст ему садиться, а при возобновлении его подачи продолжит зарядку.

Виды ламп

Одной из главных задач при организации системы освещения в «автодоме» предстаёт выбор светильников и оптимальной их мощности. На сегодня лампы подразделяют на 4 категории. Каждый из представленных ниже видов характеризуется определенными своими достоинствами, однако имеют и отрицательные стороны, которые обязательно должны быть учтены при выборе оборудования для организации качественного освещения:

Лампа накаливания отличается довольно низкой стоимостью и простой установкой. С помощью данного прибора можно получить яркий свет, при котором очень удобно работать даже в техпомещениях, которые не оснащены окнами. В качестве недостатка стоит выделить то, что они отличаются непродолжительным сроком службы и потребляют большое количество электроэнергии. Несмотря на небольшую цену самой лампы, расходы на электроэнергию будут весьма высокими, что перекрывает ее достоинства.

В нашем случае лучшим вариантом являются светодиоды, поскольку они:

• могут иметь различную форму и могут устанавливаться на горизонтальную и вертикальную поверхность;
• обеспечивают мощную светоотдачу при слабом потреблении;
• не нагреваются, не боятся влаги и пыли;
• отличаются стойкостью к температурным колебаниям;
• помимо качественного освещения, позволяют создать приятную атмосферу;
• являются одним из самых популярных источников света, которые сегодня можно приобрести по приемлемой цене.

Выбор светильников и их расположения

Освещение, как известно, бывает общим и локальным. Первое обеспечивает, как следует из названия, общее освещение гаража, второе – подсветку рабочей зоны. Начнем с общего.

Общее освещение

Для гаража из любого материала для общего освещения оптимальными будут накладные светильники. Они просты в монтаже, легко обслуживаются, не занимают много полезной площади и могут быть смонтированы даже на низкий потолок. Тип светильников (растровый, линейный и пр.) роли не играет – это будет зависеть от типа ламп, в них используемых. Количество же осветительных приборов будет зависеть от мощности используемых в них ламп.

Накладные светильники в металлическом корпусе для гаража

Главные требования к таким осветителям для использования их в гараже:

• они должны быть закрытого типа;
• должны иметь защитное стекло (плафон);
• наличие светорассеивателя;
• должна быть защитная решетка (только для осветителей, расположенных ниже 1 м).

Теперь по расположению осветителей в гараже. Если мы повесим гипотетическую люстру мощностью 500 Вт в центре потолка, то абсолютно не решим вопрос правильного освещения – это, я думаю, очевидно.

Такие светильники проблемы освещения гаража не решают – это, скорее, предметы декора

Для качественного освещения полученные ватты необходимо равномерно распределить по всей площади гаража, причем желательно так, чтобы в помещении не было теней. Здесь у нас два варианта:

1. Потолочное расположение.
2. Настенное расположение.

Центральную ось гаража, на мой взгляд, особо освещать не нужно: по ней будет стоять автомобиль, а на его крыше мы читать не собираемся. Наша задача – качественно осветить промежутки между автомобилем и стенами гаража. Поэтому оптимальным будет расположение потолочных светильников между машиной и стеной гаража. Дополнительно не помешает отдельный светильник над моторным отсеком.

Оптимальное расположение потолочных светильников в гараже

Неплохим вариантом освещения гаража будут и угловые светильники, размещенные под потолком по периметру помещения.

Светильники, размещенные в подпотолочных углах гаража

Если конструкция потолка не позволяет закрепить на нем осветители, их можно разместить на туго натянутых струнах. Но можно обойтись и настенным вариантом, установив осветители под потолком на стенах гаража.

Настенный вариант освещения

Локальная подсветка

Кроме общего освещения, необходима и локальная подсветка нескольких рабочих зон гаража. Верстак мастерской осветить проще всего: достаточно использовать лампу, низко расположенную над верстаком. Единственное условие – светящаяся часть лампы не должна быть в поле зрения (согласно тому же СНИП), ее задача – освещать, а не слепить.

Такой ослепительный в буквальном смысле слова вариант освещения рабочего места никуда не годится

Очень неплохо, если лампа будет иметь поворотный кронштейн, который поможет направлять свет туда, где он нужен в данный момент.

Примеры подсветки рабочего места

Несколько сложнее организовать подсветку, к примеру, колеса. Ведь верхнего освещения для замены тех же тормозных колодок будет явно недостаточно. Выйти из положения можно двумя способами:

1. Организовать дополнительное нижнее освещение.
2. Установить на поворотном кронштейне направленный источник света.
3. Использовать переносной источник света.

Первый способ подразумевает дополнительные светильники, установленные довольно низко, чтобы давать низкий боковой свет.

Боковые нижние светильники в гараже
Светильники с защитной решеткой отлично подойдут для нижней подсветки гаража

Другой вариант – несколько направленных источников света на поворотных кронштейнах не займут много места. Более того, с их помощью можно организовать яркое локальное освещение практически на любом участке гаража. Для этих целей можно использовать обычные споты (точечные светильники).

Использование точечных поворотных светильников для локальной подсветки

Но и этот вариант не лишен недостатка. Во время ремонта на некоторых участках кузова может оказаться, что спина заслоняет свет от источника

Эту проблему можно решить, если использовать третий вариант – прожектор (светодиодный, галогенный – неважно), закрепленный на штативе. Штатив можно сделать самому, а можно купить готовый от того же софита, нивелира, камеры и пр

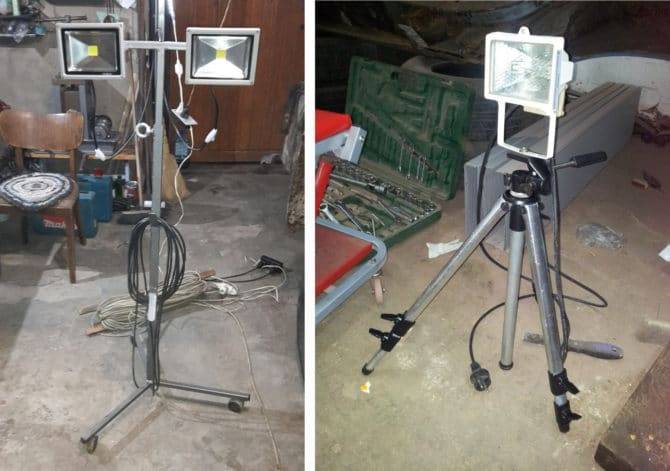

Светодиодные прожекторы на самодельном и промышленном штативах для гаража

Монтаж светодиодного освещения в гараже своими руками

Имея навыки работы с электрооборудованием и инструментами, а также соблюдая правила электробезопасности, можно смонтировать систему гаражного освещения без привлечения специалистов.

Что понадобится?

Для монтажных работ по обустройству гаражного освещения понадобится целый наборы инструментов и защитная экипировка.

Что необходимо для выполнения работ:

• перфоратор;
• дрель;
• штроборез;
• свёрла в соответствии с материалом стен;
• уровень строительный;
• шуруповёрт;
• отвёртка электроизолированная;
• мультиметр;
• плоскогубцы;
• кусачки;
• строительный нож;
• шпатель;
• вёдра для раствора;
• защитные очки;
• диэлектрические перчатки.

Необходимые материалы:

• кабель;
• гофрированная труба или короб;
• электрические автоматы;
• выключатели;
• светильники и лампы;
• провод ВВГ 1,5х3 или его аналоги, для однофазных линий — ВВГ 3х2,5, для трёхфазных — ВВГ 5х2,5.

Сечение кабелей подбирают по специальным таблицам, учитывающим мощность и номинальный ток.

Основные работы пошагово

Когда схема подключения составлена, а инструменты и материалы приготовлены, можно приступать к монтажу системы освещения.

Порядок работ:

1. Обозначьте на стенках места, где будут расположены светильники, распределительные коробки, выключатели, розетки.
2. Разметьте места прокладки проводки. Убедитесь, что все кабели пролегают по прямой, а места изгиба составляют прямой угол.
3. Выведите автомобиль из гаража. Проверьте наличие всех материалов и инструментов.
4. Проделайте специальным сверлом отверстия под все элементы схемы.
5. Проштробите стены согласно разметке. Очистите отверстия перфоратором. Если проводка будет наружной, канавки можно не делать.
6. Закрепите на стенках гофру/короб. Проденьте в него кабель (в точках расположения светильников концы проводов выводите наружу).
7. Установите вводный щиток, подключите кабели к автоматам.
8. Проверьте — правильно ли подключены автоматы ввода и УЗО. Поочерёдно включите все автоматы, подключив к соответствующим проводам светильник.
9. Поставьте на свои места розетки и осветительные устройства. Проверьте работоспособность схемы.

Монтаж освещения в яме

Монтаж электропроводки в смотровой яме мало отличается от работ в самом гараже. Главное отличие — необходимость защиты проводов от контакта с водой.

Как предотвратить намокание проводки в смотровой яме:

• уложить провода в гофрированный рукав из пластика;
• сделать скрытую проводку в стене;
• уплотнить и герметизировать электрические контакты.

Порядок работы:

1. Определитесь — будет провод идти к щитку по готовому кабель-каналу, или для него будет сооружён отдельный выход.
2. Сделайте разметку под светильники в яме.
3. Вырежьте ниши под светильники.
4. Осветительные устройства соедините проводами, упрятанными в гофру или кабель-канал. Проложите провод до щитка.
5. Подсоедините трансформатор и выключатель. Проверьте работу системы.

Видео о монтаже освещения в смотровой яме:

Монтаж и установка электрического щитка

Электрощиток позволяет перераспределять питание по проложенным проводам и защищать систему от коротких замыканий.

Правила монтажа электрощитка:

• Устанавливают его у входа в гараж. Если в нём имеется смотровая яма, в ней можно поставить отдельный электрощит.
• Распределительные щитки — наборные. Для обычного гаража, в котором время от времени проводят сварочные и слесарные работы, хватит 3-х автоматов, а если есть смотровая яма — 4-х.
• В щиток поставьте автоматы требуемого номинала. В соответствии с расчётом нагрузок для каждой группы потребителей.

Рекомендуется ставить отдельный автомат на общее освещение, по автомату на розетки и слесарный уголок. Благодаря принципу секционирования можно будет отключать одну линию — на которой случилось повреждение. При этом всё остальное оборудование в гараже будет получать питание.

Видео о сборке и установке электрощитка:
