Пошаговая инструкция с фото, как сделать свайный фундамент своими руками

Внешние нагрузки, которые должны также учитываться

Главными моментами, которые требуется в непременном порядке учитывать, так это такие параметры, как внешние нагрузки. Ими могут быть:

  • какое предполагается количество этажей;
  • как будут располагаться внутренние стены;
  • используемые материалы для возведения стен, крыши и перекрытий.

Кроме этого, требуется обозначить, что нагрузки могут быть постоянные, временные и специального типа. Каждый из обозначенных видов нагрузок имеют свои особенности:

  1. Постоянные. К постоянным относится непосредственно сам вес возводимого сооружения, а также присущий массив имеющейся почвы.
  2. Временные зачастую возникают из-за выпадения снега или возникновения сильных порывов ветра.
  3. Специального типа. Что касается нагрузок специального типа, то они могут проявляться в виде взрывной волны или сейсмологических колебаний грунта.

Кроме этого, также необходимо учитывать, что могут быть и периодичные нагрузки. Например, установка мебели, количество проживающих жильцов.

Виды свайных фундаментов с ростверком

Ввиду многообразия технологий строительства, используемых материалов для свайно-ростверковых фундаментов существует специальная терминология:

  • основание – воспринимающий вертикальную нагрузку пласт, залегающий ниже отметки промерзания;
  • свая – вертикальная конструкция, изготовленная в почве или погруженная в нее;
  • поле свайное – группа свай для одного сооружения, здания;
  • ростверк – монолитная либо балочная конструкция по оголовкам свай (плита, решетка, рама или балка);
  • низкий ростверк – заглублен в почву или расположен на уровне нулевой отметки;
  • высокий (висячий) ростверк – поднят над уровнем грунта;
  • несущая способность сваи – сумма сопротивлений грунта на боковых поверхностях и под ее нижним концом.

Схема буронабивного фундамента

По материалу буронабивные сваи классифицируются следующим образом:

  • композитные – железобетон внутри стальной или полимерной несъемной опалубки (труба большого диаметра);
  • бутобетонные – в нижней части сваи в бетон утоплены камни (максимальный размер 15 см, прочность не ниже расчетной марки бетона), верхняя часть (0,5 – 0,7 м) залита чистым бетоном, армирование обычно по всей длине (кроме забутовки);
  • железобетонные – свая залита полностью из бетона с арматурой по всей длине (обычно не напряженная);
  • бетонные – арматура лишь в верхней части для обвязки с ростверком.

Ствол сваи может изготавливаться несколькими способами даже при использовании одних и тех же материалов. Например, если бетоном наполняется отверстие в земле с помещенным внутрь арматурным каркасом, свая будет безоболочечной.

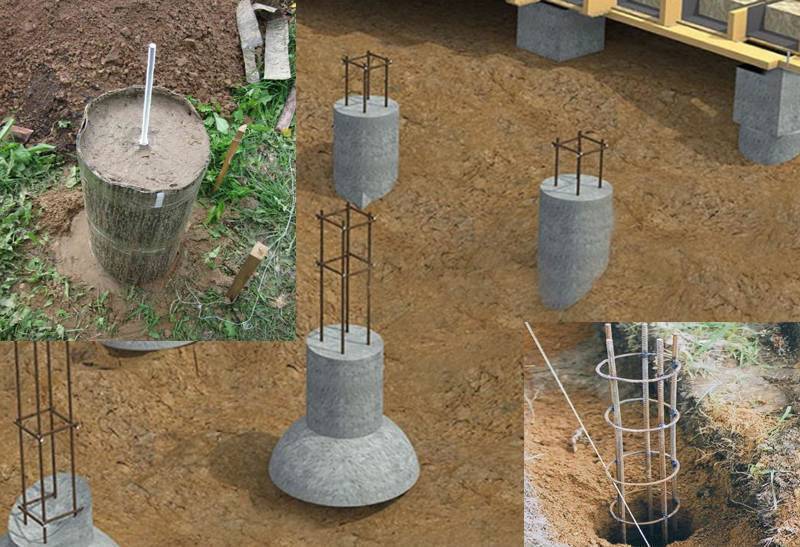

Схема сваи с расширением — ТИСЭ.

Если свая достигает несущего пласта, заливается в полимерную или металлическую трубу, которая не несет нагрузок и остается в скважине на весь период эксплуатации (несъемная), выполняя роль гидроизоляции, получается свая с оболочкой.

Если временная опалубка снимается после заливки, свая называется во временной оболочке, метод – вертикально перемещаемая труба ВПТ. Если опалубка остается внутри скважины и выполняет несущие функции, свая именуется трубобетонной.

Для повышения несущей способности подошва сваи может уширяться монолитным основанием. Подошву разбуривают специальным инструментом, взрывом либо бетонными свайками. В общем ростверке оголовок буронабивной сваи может иметь скользящее сопряжение или жесткую заделку в монолит.

Если при геологической разведке участка выявлено залегание несущего пласта глубже 3 м, буронабивные сваи-стойки обойдутся индивидуальному застройщику дороже винтового фундамента СВФ либо плавающей плиты. В этом случае эффективнее висячие сваи, несущая способность которых зависит от плотности и пористости грунта. Если сил трения на боковых поверхностях недостаточно, следует рассмотреть другие варианты фундамента.

В отличие от ленточного фундамента, глубина заложения ростверка никак не зависит от характеристик грунтов:

  • лента опирается на землю подошвой, присутствуют боковые сдвигающие нагрузки от сил пучения;
  • ростверк на грунт не опирается, создается исключительно для обвязки свай, распределения нагрузок, опирания стеновых материалов (особенно актуально для пеноблоков, кирпича).

После заливки монолитного ростверка между грунтом и его подошвой создается воздушная прослойка для компенсации сил пучения. В низких ростверках она защищается по бокам листовыми материалами во избежание осыпания земли, заполнения этого пространства пучинистым грунтом.

С учетом вышесказанного, монолитный ростверк по оголовкам буронабивных свай эффективен в случаях:

  • легкие постройки – экономия бюджета 30 – 50% в сравнении с плитой, ленточным фундаментом для срубов, фахверковых, каркасных, панельных (СИП технология), щитовых коттеджей;
  • сложный рельеф – склоны с перепадом высот больше 1,5 м в пятне застройки;
  • высокий УГВ – сваи можно залить в оболочку при незначительном подъеме воды или путем временного откачивания ее из скважины;
  • болото, прибрежная зона – земляные работы для других типов фундаментов невозможны.

Типы ростверка

Выбор обвязки зависит от вида возводимого сооружения. Существуют следующие типы ростверка:

  1. Металлические балки. Изготавливаются из швеллеров или двутавров. Применяются для обвязки фундамента под деревянные дома.
  2. Деревянный брус. Этот ростверк используется при возведении домов из бруса, бревна, каркаса.
  3. Монолитная армированная железобетонная лента. Пригодна для строительства дома из любого материала. Обязательное условие — ширина ростверка должна соответствовать толщине будущих стен. Лента отличается высокой прочностью, надежностью, способностью выдерживать и равномерно распределять нагрузки.

Самостоятельное изготовление свай

При создании свай своими руками земельные работы выполняют при помощи земляного бура. При необходимости высверлить шурфы более 0,3 м диаметром и 5 м глубиной, применяют моторизированный аппарат.

Сделать сваи самостоятельно можно в такой последовательности:

  • Из рубероида соорудить «стаканы», ширина которых будет равна диаметру скважин. Их делают на 25 см длиннее глубины погружения опор. Сверху делают несколько слоев и затягивают их проволокой. В результате получается опалубка. В нее и будет установлена труба.
  • После монтажа трубы делают армированный каркас. Его помещают внутрь опоры. Хватит трех прутов диаметром 8 мм. Друг с другом их соединяют перемычками. Вертикальные стержни должны быть выведены на 4 см выше кромки ростверка.
  • В трубы заливают бетон, уплотняя его вибратором.
  • Обустраивают ростверк.

При создании ленты учитывают несколько рекомендаций. К примеру, ростверк не должны пересекать трубопроводные линии. Сваи устанавливают строго вертикально. Допустимое отклонение — 5 см. Каждый шов и стык, который образовался при создании ростверка, заполняют бетоном.

Ростверк обязательно армируют. Для этого используют прутья диаметром 1,4 см. Они должны иметь длину, равную длине стен. При отсутствии такого металлопроката выбирают прутки не меньше 60 см. Их число определяют по диаметру:

  • 1 см – потребуется 8 прутков;
  • 1,2 см – 6;
  • 1,4 см – 5.

Перед устройством стен следует убедиться, что поверхность ростверка горизонтальна. Изъяны исправляют бетонным раствором.

После завершения строительства фундамента на сваях с ростверком отделывают цоколь. Верхнюю кромку отделочных элементов крепят к нижней части стены здания. Сверху край закрывают отливом. Снизу отделка на несколько сантиметров не доходит до поверхности грунта. Это позволяет избежать деформации цоколя во время морозного пучения.

Важно! Следует оборудовать дренаж, который будет отводить осадки. Оборудуют и отмостку шириной 70 см

Ее лучше уложить тротуарной плиткой

Ее лучше уложить тротуарной плиткой.

Если следовать все рекомендациям и правильно выполнить расчет ростверка, можно своими руками создать надежное основание. Оно не будет подвержено воздействию сил морозного пучения или усадке.

Подбор свай под свайно-ростверковый фундамент

Выбор свай для дальнейшего строительства зависит от материала, из которого сделаны стены. Приоритет отдаётся конструкциям из:

  • Бетона
  • Стали
  • Железобетона

Для заложения свайно ростверкового фундамента применяются следующие виды свай:

  • Набивные. Приемлемым считается использование при строительстве набивных свай. Они, как правило, укладываются в заранее подготовленные отверстия непосредственно на самом участке строительства. При условии пучинистых почв лучшая сейсмо-устойчивость достигается забивными опорами, которые заглубляются посредством спецтехники.
  • Забивные. Их установка проходит без бурения. Грунт также не вынимается. В строительстве свайного ростверка частных домов такие сваи практически не используются, в виду отсутствия необходимой техники.
  • Буронабивные. В заранее пробуренной в грунте скважине крепится опалубка. Для более прочных свойств в неё укладывается арматура, в конце все заливается бетонным раствором.
  • Буровые железобетонные. Как и в ситуации с буронабивными, осуществляется бурение скважины, в которую вбивают подготовленные железобетонные сваи.
  • Винтовые. Сваи из метала, с острым концом и винтовыми лопастями, разрезающими землю. На большой глубине установка проходит с помощью спецтехники, на маленьких можно вручную, т.к. предполагает использование под разные типы домов и из любых предполагаемых материалов. При строительстве частного сектора, наряду с высоким свайным ростверком, более широкое использование получили буронабивные сваи. Они популярны при возведении не только домов для круглогодичного проживания, но и для бань и дач, которые можно возводить без расчёта, лишь взглянув на фото или видео.
  • Висячие. Особенность висячих свай — объёмная боковая поверхность, с помощью которой они и передают основную часть нагрузки, в некоторых случаях до 65- 75%.
  • Сваи ТИСЭ. Считаются основой свайно-ростверкового фундамента
  • Сваи-стойки. Переводят при помощи своего острия долю нагрузок. Имеют неразвитые боковые стенки с гладкой поверхностью.

Немного про обвязку

Мы определились, как самому сделать свайный фундамент. Теперь перейдем к обвязке. Чтобы выполнить ее, можно использовать металлические изделия, брусья, а также железобетонный ростверк.

Выбирать материал нужно исходя из того, какая масса у дома, а также материала, из которого он построен:

Для каркасных и деревянных сооружений можно использовать обвязку из бруса. Оголовки должны быть выполнены из металла, это позволит максимально прочно соединить их с брусом. Очень легко выполняется такая обвязка, если используются винтовые опоры. Перед тем как сделать свайный фундамент для дома, нужно определиться с типом обвязки. Это важный момент при проектировании. Нередко можно встретить обвязку, которая выполняется швеллером. Его нужно приварить к оголовкам свай, чтобы создать максимально жесткую конструкцию. В итоге вы получите прочное и устойчивое основание с минимальными вложениями. Даже профильные трубы можно использовать в качестве материала обвязки. Но такой вариант допустим только при строительстве небольших сараев, бань, бытовок

Но как правильно сделать свайный фундамент? Крайне важно учитывать все нюансы. Есть еще один вариант обвязки – он применяется для того, чтобы соединить буронабивные сваи и монолитную наземную часть

Обе части конструкции соединяются с помощью арматуры. Все стержни необходимо связать при помощи проволоки по заранее выбранной схеме

Есть еще один вариант обвязки – он применяется для того, чтобы соединить буронабивные сваи и монолитную наземную часть. Обе части конструкции соединяются с помощью арматуры. Все стержни необходимо связать при помощи проволоки по заранее выбранной схеме.

Этапы монтажа свайного фундамента с ростверком

Оборудование свайно-ростверкового фундамента делится на подготовительный этап и непосредственно сам монтаж. На каждом из этапов приходится выполнить по несколько видов работ:

Предварительные работы

Для возведения фундамента прежде всего необходим проект, который создается на основе расчетов нагрузок, предполагаемой глубины погружения свай, из каких материалов планируется фундамент.

Проект от профессионала – гарантия безопасности, долгого срока службы, а также экономии материалов и финансовИсточник nl.decorexpro.com

  • Затем подготавливается участок : удаляется мусор, верхний почвенный слой и корни растений.
  • Проводится разметка территории : отмечают расположение опор, ростверка, несущих конструкций перегородок.

Работа «профессионала» видна сразуИсточник blog-potolok.ru

  • Выкапывается траншея под ростверк. Ее стенки и днище проверяются на ровность нивелиром. После этого укладывается песчаная подушка и утрамбовывается.

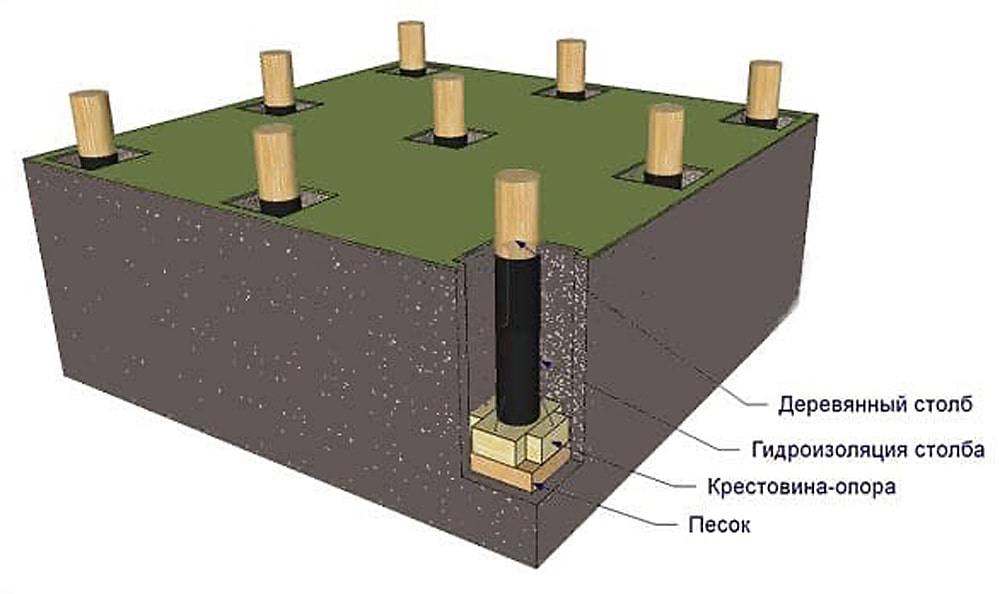

  • Бурятся скважины для опор , на дно которых тоже укладывается подушка из песка. В яму укладывается гидроизоляция: можно использовать специальную пленку, несколько слоев рубероида, пластиковые трубы.

Технология установки свайно-ростверкового фундамента

Для ростверка используют ж/б балки или заливают монолитную ленту. Для нее подготавливают деревянную прямоугольную опалубку, которую закрепляют подпорками и перемычками. На этом этапе также стоит позаботиться о канализации и трубопроводе.

Фото свайно ростверкового фундамента – после того как бетон высохнет опалубку убираютИсточник bestroof.ru

  • Для повышения прочности конструкции в скважину помещают армированный каркас – по 4 стержня из металла, обвязанные проволокой. Затем заливается бетон. Ленту тоже армируют.
  • Далее производится заливка бетона сначала в скважины, потом в опалубку. Схватывание бетона займет не менее 10 дней, по прошествии которых опалубка демонтируется.

Как рассчитывается потребность в материалах для фундамента

Точный расчет в силе выполнить только специалист – инженер-строитель, который будет опираться на требования СНиП и целый ряд показателей таких, как прочность опор, ростверка, несущая способность фундамента, сила сопротивления грунта, степень усадки опоры под воздействием вертикальной нагрузки и др. Специалист определит глубину погружения опор, их диаметр, количество, тип ростверка и разработает схему.

Для человека без профильного образования расчеты свайно ростверкового фундамента выглядят примерно такИсточник ask.fm

При расчете количества опор исходят прежде всего из нагрузки на фундамент, которая складывается из нескольких показателей. Здесь необходимо знать массу несущих стен, перегородок, крыши, плит перекрытий, т. е. всю массу постройки над фундаментом. Учитывается также и полезная нагрузка, которую производят жильцы, предметы быта и все остальные вещи. В расчетах для частных домов используют показатель, равный 150 кг/м².

Последний параметр для определения общей нагрузки – это вес снежной массы, которая может скопиться на крыше зимой. В основном используется величина 180 кг/м², но для ряда регионов страны она несколько отличается. Полученную сумму нагрузок умножают на коэффициент запаса, который составляет 1,1 (иногда используют 1,2). Далее можно рассчитать нагрузку на одну сваю.

Нелишним будет добавить, что к распространенным в сети онлайн-калькуляторам по расчету материалов следует относиться весьма осторожно. В них может не учитываться целый ряд важных параметров

Свайно-ленточный фундамент: плюсы и минусы.

Достаточно распространенный вид фундамента, который также имеет свои специфические особенности.

Преимущества ленточных свайных фундаментов:

  • можно возводить на участках со сложным рельефом;
  • оперативность (минимальное количество оборудования и человеческих ресурсов, задействованных при возведении конструкции); способность выдерживать небольшие удары и движения по земле;
  • сваи можно изготовить самостоятельно, используя только имеющийся в наличии материал;
  • скорость строительства.

Недостатки ленточного фундамента:

  • необходимость детальных геодезических измерений;
  • индивидуальный расчет длины, толщины и глубины каждой стойки;
  • невозможность создания подвала;
  • обязательные работы по утеплению недр;
  • используется исключительно для строительства малоэтажных домов (максимум три этажа).

В настоящее время стоимость любых строительных работ значительно выросла. Поэтому многие домовладельцы решают проблему возведения фундамента самостоятельно и с применением всевозможных подручных средств.

Устройство

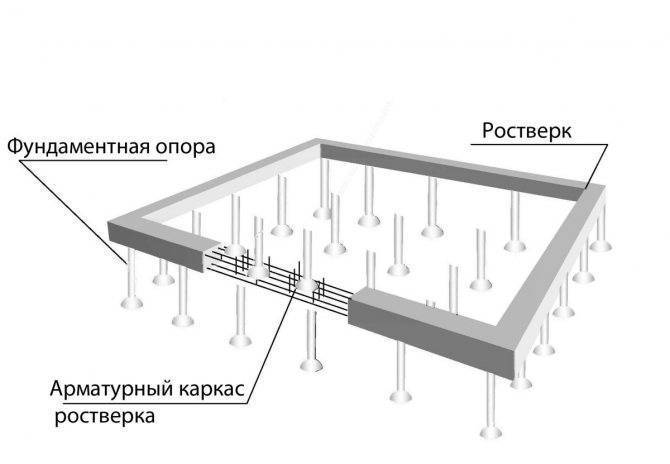

Ростверк представляет собой опорную конструкцию, расположенную под всеми несущими стенами, как наружными, так и внутренними.

Он собирается в единую ленту, сборка балок в единую конструкцию выполняется по обычным технологиям, свойственным данному материалу:

  • Деревянные балки соединяют вполдерева с прокладкой стыка джутовой лентой.
  • Металлические балки приваривают к оголовкам с усилением соединений резьбовыми элементами.
  • Бетонный ростверк отливают в виде монолитного элемента, жестко соединенного со сваями общим армпоясом.

Каждая балка жестко соединена со всеми опорами, находящимися под ней. Расстояние между ними должно соответствовать величине нагрузки, превышение будет способствовать прогибу балок и деформации всех смежных элементов. Продольные соединения балок могут быть расположены только над оголовком сваи, стыковать их в пролете запрещается.

Все о заливке фундамента

Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500

Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500.

Существуют некоторые правила для получения самого высокого результата от данных работ. Пошаговая их исполнительность приветствуется:

  • Необходимо использовать цемент не ниже марки М 200;
  • Делать раствор предпочтительнее средней плотности;
  • Заливка выполняется с наименьшим временным интервалом для всех скважин;
  • После ее окончания можно выполнять армирование;
  • Лучше сначала залить несущие элементы и оставить высыхать на два дня;
  • После этого можно выполнить заливку для ростверка, также одновременно.

Нюансы при выполнении работ

Создавая данный вид фундамента, выбор технологии, играет главную роль

При выполнении данных работ возможно появление таких нюансов, без которых выполнить заливку будет невозможно:

  • Сперва, заливаем сваи, а только потом можно приступить к территории фундамента из лент;
  • Арматура должна быть залита полностью;
  • Густота раствора должна быть средней консистенции;

Выполнять заливку основания запрещается в сырую погоду, потому, что фундамент потеряет проценты прочности.

Итак, создавая данный вид фундамента, выбор технологии, играет главную роль. Не советуем применять тип свай с наполнителем, такое можно позволить в основании из лент. Помните, что только соответствие всем нормам строительства и правильном составе раствора реально построить прочное и устойчивое сооружение.

Заключение

Фундамент и ростверк, как его неотъемлемая часть, имеют ключевое значение для срока службы здания. Эксперименты здесь обходятся очень дорого. Сложные грунты, холодные зимы на большей части России не прощают даже минимальных ошибок при проектировании, монтаже основы зданий.

В домах, которые строят на продажу, стараются обойтись без ростверка, ссылаясь на опыт возведения промышленных объектов, жилых домов на забивных железобетонных сваях.

Безростверковый фундамент существенно удешевляет строительство, сокращает его сроки: перекрытие устанавливается непосредственно на оголовки свай. Но здесь каждая свая несёт свою нагрузку. Если она превысит проектную, свая просядет.

Соответственно увеличится нагрузка на соседние сваи. В результате затрещит весь дом, он станет не ремонтнопригодным.

В отдельных случаях на особо сложных грунтах проектной организацией может быть принято техническое решение по фундаменту без ростверка.

Но никак не «проффессиональной» строительной бригадой из соседнего региона.
