Деревянная основа под стены
Планируемые внутренние перегородки, несущие нагрузку веса второго этажа и кровли солидарно с наружными стенами также обопрутся на антисептированный брус, уложенный на прокрашенный швеллер. Гидроизоляционный слой, как и по бетону, надлежит проложить по всему периметру. Оксид железа – ржавчина и деревянная обвязка дома не лучшее соседство.
Шпильки крепления бруса к прокату предпочтительнее не варить, просверлить отверстия. Для удобства монтажа лаг желательно пропустить по внутреннему периметру брусок 40х40. Плиты ОСП лягут на него, став опорой лагам. Крепление всех силовых узлов каркасного дома осуществляется на гвоздях. Саморезы – только для фиксации ОСП и гипсокартона. Утеплитель независимо от типа: минеральная вата, пенополистирол, другие виды, укладывается вразбежку, перекрывая стыки предыдущего ряда, нейтрализуя образование мостиков холода под полом дома. Невзирая на то, что плиты ОСП, влагостойкая фанера плохо пропускают влагу, пароизоляционная мембрана сверху и ветрозащитная плёнка с противоположной стороны укладываются непременно.
Критерии выбора винтовых свай
Марка и толщина стали
Чаще всего встречаются сваи из стали Ст3 — не слишком твёрдой и легко поддающейся коррозии, зато самой дешёвой.
Более надёжны сваи из высококачественной стали (марок 20, 25, 30 и др.) — здесь достаточно толщины 4–5 мм при условии хорошей антикоррозионной защиты. Сваи из нержавеющей стали рассчитаны на службу в течение 60 и более лет, но в силу очень высокой цены их применение оправдывает себя лишь тогда, когда на первом месте стоит скорость строительства, — в остальных случаях оказывается выгоднее железобетонный фундамент.
Способ защиты от коррозии
Дешевле всего стоят сваи с односторонней защитой битумным лаком или битумной мастикой — это покрытие часто наносят прямо на объекте перед монтажом конструкции. И конечно, оно в большинстве случаев сдирается о содержащуюся в грунте гальку при завинчивании сваи. Винтовые сваи отлично подходят для строительства фундаментов на склонах, но при высоте стволов свай над землёй более 1 м их нужно укреплять металлическими подкосам.Современное полимерное покрытие (например, на основе эпоксидной смолы) защищает металл в течение 10-15 лет — теоретически на это время должен увеличиться срок службы сваи. Полимерный слой довольно прочен, но и он может быть повреждён при прохождении сваи сквозь крупнозернистый песок и гравий (хотя эксперименты обычно показывают его хорошую сохранность). Наиболее долговечны (если не брать в расчёт нержавейку) горячеоцинкованные сваи с двусторонним порошковым покрытием.
Чтобы прослужить более 50 лет, изделия из стали марки Ст3 с битумным покрытием должны иметь толщину лопастей и стенок ствола 6–8 мм. Оцинкованные сваи долговечнее. Но цинковое покрытие тоже может повреждаться при завинчивании, поэтому снаружи желательно наносить ещё и слой полимерного состава.
CВ-Фундамент
CВ-Фундамент
Тип наконечника
Несущая способность сваи и её сопротивление выдёргиванию силами морозного пучения обеспечивается не столько стволом, сколько лопастью, погружённой в плотные слои грунта и расположенной ниже глубины промерзания. Слабое место сварной сваи (с маркировкой СВС) — швы крепления лопасти к стволу. Качество этих швов обязательно нужно проверить при покупке: они должны быть равномерными и без пропусков. Сваи с литым наконечником (СВСЛ) имеют единственный (по месту стыка наконечника со стволом) сварной шов, который способны разрушить лишь выдёргивающие нагрузки. Это оптимальный выбор для домов со сравнительно тяжёлыми стенами (из бруса, бревна или пеноблоков).
Стоимость винтовых свай
| Описание сваи | Ориентировочная цена, руб. |
| Из стали марки Ст3 толщиной 4 мм, сварная, с односторонним антикоррозионным покрытием (битумный лак) | 1 100-1 300 |
| Из стали марки 20 толщиной 4 мм, сварная, с односторонним полимерным покрытием | 1 600-1 800 |
| Из стали марки 20 толщиной 4 мм, сварная оцинкованная, с двусторонним полимерным покрытием | 1 800-2 200 |
| Из стали марки 20 толщиной 4 мм, оцинкованная, с двусторонним полимерным покрытием и литым наконечником | От 2 500 |
| Из нержавеющей стали толщиной 3 мм, с литым наконечником | От 12 000 |
Расчет ленточно-винтового фундамента
Расчет винтовых свай
В ходе расчета свай определяются следующие параметры:
- Диаметр винтовых свай. Возведение 1-2 этажного дома рекомендуется с использованием свай диаметром 108 мм СВС-108 или 133 мм СВС-133. По типу лопастей лучше всего подойдут широколопастные изделия с размером лопастей 300 и 350 мм соответственно. Узколопастные опоры применяются только на плотных и скальных грунтах.
- Длина винтовых свай. Длина свай зависит от глубины промерзания почвы в регионе и уровня залегания плотных грунтов, на которые будет опираться свая. За длину сваи принимают наибольшее значение плюс 30-50 см. Для средней полосы России длина винтовых изделий будет составлять 2-2,6 м, для северных районов и на участках со сложными грунтами — 3-3,5 м.
- Количество винтовых свай. Рассчитывается по формуле:
К = P*k/S
где:
Р — сумма всех нагрузок;
k — коэффициент надежности = 1,75;
S — допустимая нагрузка на сваю, определяется по техническим характеристикам конкретного типа опор.
Расстояние между сваями. Для легких построек расстояние составляет 3,5 м. Для деревянных строений — 2,5-3 м, а для коттеджей из штучных стройматериалов и каркасно-щитовых домов — 1,5-2 м. Чем меньше диаметр свайно-винтовых опор, тем меньше расстояние между ними. При составлении схемы расположения свай следует придерживаться правил СНиП и располагать опоры по углам, вдоль несущих стен с выбранным шагом, под входной группой. Добавить сваи также необходимо при сооружении тяжелых элементов, например, каминов, бассейнов и пр.
Результатом расчета свайной части фундамента станет схема, на которой отображается глубина заглубления и места расположения опор
Расчет монолитной фундаментной ленты
Цель расчета ленточной части фундамента — определение параметров ленты:
- Глубина заглубления. Для мелкозаглубленного фундамента заглубление составляет — 10-20 см.
- Высота ленты. Для частного дома, как правило, высота составляет 50-60 см. С учетом заглубления, над поверхностью земли будет возвышаться ленточная часть высотой 30-50 см.
- Длина ленты. Этот параметр является суммой всех стен, под которыми будет закладываться основание: периметр дома + несущие стены.

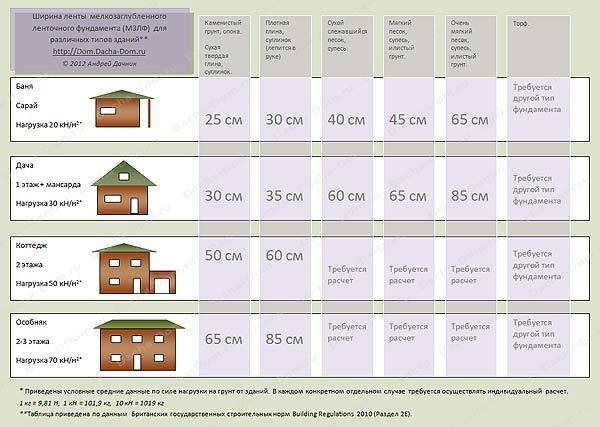

- Ширина монолитной ленты. Ширину рассчитывают в зависимости от массы дома, типа грунта и технологии строительства. Чтобы не выполнять сложных расчетов, можно использовать готовую таблицу для определения оптимальной ширины фундаментной ленты:
Зная все параметры можно рассчитать необходимое количество бетона и арматуры, а также досок для опалубки, которые потребуются при выполнении конструкции.
Фундамент на винтовых сваях
Что такое винтовые сваи? В чем их особенность и удобство? И как с их помощью сделать фундамент? Винтовые сваи — это такая опорная конструкция. Представляет она собой систему труб, которые погружены в грунт на определенную глубину. В нижней части этих труб приварены спиралевидные лопасти (как на фото). Эта конструкция позволяет вкручивать сваи в грунт. А лопасти играют роль нарезки, примерно с таким же эффектом действия, как и на шурупах. Острый наконечник сваи позволяет легче ей входить в грунт. А нарезка помимо того, что используется для вкручивания, также является опорным узлом, на который собственно и опирается свая.
За счет чего держится опора и на сколько она надежна, спросите вы? Отвечаем: такая свая держится за счет силы трения, которая возникает между грунтом и боковыми поверхностями сваи (трубы). Усиливают такую конструкцию те самые лопасти, о которых мы уже говорили. На них и о приходится часть нагрузки, что делает такую опору весьма надежной, при грамотной установке конечно. Кстати, сама установка таких свай имеет массу тонкостей, которые нужно соблюдать. Несоблюдение их может привести к тому, что свая будет хлипкой и ненадежной. Так вот, чтобы равномерно распределить нагрузку на каждую сваю, установка выполняется по заранее просчитанной схеме. Образуется так называемое свайное поле. Оно обеспечивает равномерную нагрузку на каждую опору.
Ростверк
Когда сваи уже погружены их верхние части срезают таким образом, что бы получилась ровная плоскость. Затем делают ростверк или по другому называют несущий пояс. Он-то и является основной конструкцией, которая распределяет нагрузку от стен. А самое главное, благодаря ему нагрузка на систему свай распределяется равномерно, не перегружая не одну из свай, что придает данной конструкции надежность и долговечность.
Строение и функции ростверка очень схожи с конструкцией ленточного фундамента. Отличием в данной конструкции является то, что у ростверка, вместо опоры на грунт, как у ленточного фундамента происходит на сваи. Для того чтобы конструкция приобрела жесткость и была менее восприимчива к боковым нагрузкам, полые трубы свай заливают бетоном после их установки. Это и создает дополнительную устойчивость и жесткость конструкции.
Конечно, и плюсы и минусы свайного фундамента имеют место быть. Но явным плюсом винтовых свай является то, что при их установке не обязательно погружать их до контакта с плотными слоями грунта, как с другими сваями. Особенность их конструкции позволяет надежно удерживать здание при достаточном углублении в грунт. Винтовые сваи являются висячим типом свай.
Устройство ростверка
Стоимость фундамента под ключ.
В связи со сложностями самостоятельной реализации идеи обустройства фундамента с ростверком, важным моментом является цена за работу бригады и аренда спецтехники. Еще один нюанс, влияющий на итоговую смету – исследование почвы и проектные расчеты. В обоих случаях от заказчика требуется взвешенный подход. С одной стороны ему нельзя нанять неспециалистов, так как на кону стоит долговечность и надежность строения. Но и платить завышенную цену также не нужно. Оптимальное решение – консультация знакомых, которые уже прошли через подобный этап строительства.
Цена возведения по Московскому региону в среднем составляет 4400 – 6000 рублей за 1 погонный метр. На общую сумму влияет число свай, их качество и размеры, общее количество материалов, технологии монтажа.
Стоимость строительства за погонный метр.
Монтаж своими руками. Пошаговая инструкция
При создании свайно-винтового фундамента под дом последовательность работ имеет строгую очередность.
Свайный фундамент под дом, подготовка
Свайно-винтовой фундамент может быть создан на неровном рельефе, не требующем предварительного выравнивания. Его можно использовать при строительстве на склонах.Подготовительные работы сводятся к очистке участка от кустарников, растений и иных мешающих предметов.
Производим разметку, отмечая места установки свай колышками. На точках установки делаются углубления до 30 см, для облегчения входа лопастей в грунт.
Рекомендую плодородный слой удалять, так как он создает сильное сопротивление из-за наличия корней и прочих препятствий.
Подготовка земли под свайный фундамент
Погружение свай
При наличии мягкого грунта возможен ручной монтаж, в ином случае механическим способом. При ручном погружении максимальный диаметр стволов 8,7 см. Самые часто используемые сваи с диаметром 10,8 см. При машинном способе получается более качественный монтаж свай, сохраняя определенный угол, усилие завинчивания и глубину. Механический способ позволяет работать со сваями до 15,9 см. данного размера хватает для постройки дома достаточно большого размера.
Погружение свай осуществляется на заданную глубину. При достижении нужной величины сцепления с грунтом свая начинает вращаться с большим усилием, или вовсе прекращает вращаться. В таком случае останавливаем вращение, иначе сварка может не выдержать, лопасти отвалятся, и свая не будет выполнять свою задачу.
Внимание!!!
При работе с винтовыми сваями запрещается делать реверс (выкрутить ствол назад). Это приведет к ослаблению сцепления лопастей с грунтом и исключает возможность повторного погружения свае в этом же месте.
Свайный фундамент под дом, обвязка
Итак, установили все сваи, что же дальше? Теперь начинаем процесс подрезки. Подгоняем высоту торчащих свай к одному уровню, образуя ровную горизонтальную поверхность. Для этого используем лазерный уровень с функцией построения плоскостей на нужной высоте и обрезаем трубы.
После процесса подрезки сваи заполняют бетоном, тем самым повышая их прочность.
Дальше производим монтаж ростверка (обвязки) – пояса, который соединяет все сваи в одну систему. Обрезанные сваи накрываем оголовками с горизонтальными площадками, на которые устанавливаются деревянные или металлические балки.
Важно!
Бывают случаи, когда ростверк и обвязка не одно и тоже. Обвязку выполняем ниже уровня монтажа ростверка и соединяем между собой все сваи, получается система схожая на решетку. Используем металлические отрезки швеллера, приваренные к стенкам стволов.
Обвязка
Видео: монтаж винтовых свай своими руками
Сваи, активно используемые сейчас строителями во всём мире, представляют собой полые трубки с диаметром до 30 сантиметров. К их концам приварены специальные винты. Их используют для строительства тяжёлых зданий и сооружений. Однако для строительства небольших лёгких конструкций могут быть использованы сваи диаметром от 57 до 108 мм, что экономически более целесообразно.
Полые трубки ввинчиваются и вдавливаются в подготовленный грунт, после чего их концы срезают в один уровень, а на верхушку устанавливают оголовок. После этого сверху делают обвязку. В зависимости от способов обвязки, её могут делать как с помощью дерева, так и металла. Как только всё это будет сделано, полость каждого свая заливается бетоном, дабы укрепить фундамент будущего сооружения и избавиться от воздуха, который находиться в трубках. Также это делается и для того, чтобы предотвратить коррозию, которая может негативно сказаться на устойчивости будущих сооружений.
Сваи могут устанавливаться двумя способами, каждый из которых имеет свои особенности. Первый способ – механическое ввинчивание. Благодаря специальной технике, которая используется при этом методе, можно значительно сократить время возведения фундамента. Более того, этот метод позволяет добиться строго вертикального ввинчивания, что может благоприятно сказаться на устойчивости сооружений. Второй способ – ручное ввинчивание. Этот метод является более экономичным, но он требует определённой сноровки и навыков. Дело в том, что если с первого раза не получиться ввинтить свай, то второй попытки в этом случае быть не может.
Создание армирующего каркаса
Армирующий каркас выполняется из горячекатаной арматуры сечением 6-12 мм, выпущенной по ГОСТ-5781-82. Армокаркас создается из 4-6 прутков, которые связываются между собой при помощи отожженной проволоки ВРП с сечением 0,15-10 мм. Для равномерного распределения напряжения в продольной плоскости каждые 15-30 см устанавливаются вертикальные прутки, длиной на 10 см меньше высоты мелкозаглубленной ленты.
Сергей Юрьевич
Строительство домов, пристроек, террас и веранд.
Задать вопрос
Вязка армирующего каркаса производится специальными крючками или вязальным пистолетом. Готовый арматурный каркас укладывается в траншею и жестко соединяется со свайной частью основания.
Цены на свайно-винтовой фундамент
Стоимость фундамента на винтовых сваях складывается из стоимости самих свай их характеристик и количества, а также из стоимости монтажа. Здесь мы приведем примерный прайс-лист цен свайно-винтового фундамента из разных типоразмеров свай и цен фундамента «под ключ».
| Наименование | Длина сваи | Толщина стенки | Диаметр лопасти | Цена оголовка | Стоимость монтажа | Стоимость«под ключ» |
|---|---|---|---|---|---|---|
| СВС-89 1650 мм | 1650 мм | 3.5 мм | 250 мм | 300 ₽ | 890 ₽ | 2780 ₽ |
| СВС-89 1800 мм | 1800 мм | 3.5 мм | 250 мм | 300 ₽ | 890 ₽ | 2840 ₽ |
| СВС-89 2000 мм | 2000 мм | 3.5 мм | 250 мм | 300 ₽ | 890 ₽ | 3180 ₽ |
| СВС-89 2500 мм | 2500 мм | 3.5 мм | 250 мм | 300 ₽ | 940 ₽ | 3690 ₽ |
| СВС-89 3000 мм | 3000 мм | 3.5 мм | 250 мм | 300 ₽ | 1090 ₽ | 3980 ₽ |
| СВС-89 3500 мм | 3500 мм | 3.5 мм | 250 мм | 300 ₽ | 1190 ₽ | 4480 ₽ |
| СВС-89 4000 мм | 4000 мм | 3.5 мм | 250 мм | 300 ₽ | 1290 ₽ | 4980 ₽ |
| СВС-89 4500 мм | 4500 мм | 3.5 мм | 250 мм | 300 ₽ | 1390 ₽ | 5280 ₽ |
| СВС-89 5000 мм | 5000 мм | 3.5 мм | 250 мм | 300 ₽ | 1490 ₽ | 5780 ₽ |
| СВС-89 5500 мм | 5500 мм | 3.5 мм | 250 мм | 300 ₽ | 1590 ₽ | 6280 ₽ |
| СВС-89 6000 мм | 6000 мм | 3.5 мм | 250 мм | 300 ₽ | 1690 ₽ | 6880 ₽ |
| СВС-89 6500 мм | 6500 мм | 3.5 мм | 250 мм | 300 ₽ | 1790 ₽ | 7580 ₽ |
| СВС-89 7000 мм | 7000 мм | 3.5 мм | 250 мм | 300 ₽ | 1890 ₽ | 8180 ₽ |
| СВС-89 7500 мм | 7500 мм | 3.5 мм | 250 мм | 300 ₽ | 1990 ₽ | 8480 ₽ |
| СВС-89 8000 мм | 8000 мм | 3.5 мм | 250 мм | 300 ₽ | 2090 ₽ | 8980 ₽ |
| СВС-89 8500 мм | 8500 мм | 3.5 мм | 250 мм | 300 ₽ | 2090 ₽ | 9180 ₽ |
| СВС-89 9000 мм | 9000 мм | 3.5 мм | 250 мм | 300 ₽ | 2190 ₽ | 9480 ₽ |
Примерные цены винтовых свай 89 диаметра
| Наименование | Длина сваи | Толщина стенки | Диаметр лопасти | Цена оголовка | Стоимость монтажа | Стоимость«под ключ» |
|---|---|---|---|---|---|---|
| СВС-108 1650 мм | 1650 мм | 3.5 мм | 300 мм | 350 ₽ | 940 ₽ | 2980 ₽ |
| СВС-108 1800 мм | 1800 мм | 3.5 мм | 300 мм | 350 ₽ | 950 ₽ | 3050 ₽ |
| СВС-108 2000 мм | 2000 мм | 3.5 мм | 300 мм | 350 ₽ | 950 ₽ | 3590 ₽ |
| СВС-108 2400 мм | 2400 мм | 3.5 мм | 300 мм | 350 ₽ | 1050 ₽ | 3990 ₽ |
| СВС-108 3000 мм | 3000 мм | 3.5 мм | 300 мм | 350 ₽ | 1190 ₽ | 4530 ₽ |
| СВС-108 3500 мм | 3500 мм | 3.5 мм | 300 мм | 350 ₽ | 1350 ₽ | 4990 ₽ |
| СВС-108 4000 мм | 4000 мм | 3.5 мм | 300 мм | 350 ₽ | 1390 ₽ | 5730 ₽ |
| СВС-108 4500 мм | 4500 мм | 3.5 мм | 300 мм | 350 ₽ | 1490 ₽ | 6430 ₽ |
| СВС-108 5000 мм | 5000 мм | 3.5 мм | 300 мм | 350 ₽ | 1590 ₽ | 6930 ₽ |
| СВС-108 5500 мм | 5500 мм | 3.5 мм | 300 мм | 350 ₽ | 1690 ₽ | 7530 ₽ |
| СВС-108 6000 мм | 6000 мм | 3.5 мм | 300 мм | 350 ₽ | 1790 ₽ | 8130 ₽ |
| СВС-108 6500 мм | 6500 мм | 3.5 мм | 300 мм | 350 ₽ | 1890 ₽ | 8730 ₽ |
| СВС-108 7000 мм | 7000 мм | 3.5 мм | 300 мм | 350 ₽ | 1990 ₽ | 9330 ₽ |
| СВС-108 7500 мм | 7500 мм | 3.5 мм | 300 мм | 350 ₽ | 2090 ₽ | 9830 ₽ |
| СВС-108 8000 мм | 8000 мм | 3.5 мм | 300 мм | 350 ₽ | 2190 ₽ | 9990 ₽ |
| СВС-108 8500 мм | 8500 мм | 3.5 мм | 300 мм | 350 ₽ | 2290 ₽ | 10230 ₽ |
| СВС-108 9000 мм | 9000 мм | 3.5 мм | 300 мм | 350 ₽ | 2390 ₽ | 10430 ₽ |
| СВС-108 1650 мм | 1650 мм | 4 мм | 300 мм | 350 ₽ | 850 ₽ | 3190 ₽ |
| СВС-108 1800 мм | 1800 мм | 4 мм | 300 мм | 350 ₽ | 915 ₽ | 3315 ₽ |
| СВС-108 2000 мм | 2000 мм | 4 мм | 300 мм | 350 ₽ | 950 ₽ | 3790 ₽ |
| СВС-108 2400 мм | 2400 мм | 4 мм | 300 мм | 350 ₽ | 1050 ₽ | 4390 ₽ |
| СВС-108 3000 мм | 3000 мм | 4 мм | 300 мм | 350 ₽ | 1190 ₽ | 4990 ₽ |
| СВС-108 3500 мм | 3500 мм | 4 мм | 300 мм | 350 ₽ | 1250 ₽ | 5590 ₽ |
| СВС-108 4000 мм | 4000 мм | 4 мм | 300 мм | 350 ₽ | 1390 ₽ | 5990 ₽ |
| СВС-108 4500 мм | 4500 мм | 4 мм | 300 мм | 350 ₽ | 1450 ₽ | 6390 ₽ |
| СВС-108 5000 мм | 5000 мм | 4 мм | 300 мм | 350 ₽ | 1550 ₽ | 6790 ₽ |
| СВС-108 5500 мм | 5500 мм | 4 мм | 300 мм | 350 ₽ | 1650 ₽ | 7490 ₽ |
| СВС-108 6000 мм | 6000 мм | 4 мм | 300 мм | 350 ₽ | 1750 ₽ | 7990 ₽ |
| СВС-108 6500 мм | 6500 мм | 4 мм | 300 мм | 350 ₽ | 1850 ₽ | 8690 ₽ |
| СВС-108 7000 мм | 7000 мм | 4 мм | 300 мм | 350 ₽ | 1950 ₽ | 9290 ₽ |
| СВС-108 7500 мм | 7500 мм | 4 мм | 300 мм | 350 ₽ | 2050 ₽ | 9990 ₽ |
| СВС-108 8000 мм | 8000 мм | 4 мм | 300 мм | 350 ₽ | 1890 ₽ | 10490 ₽ |
| СВС-108 8500 мм | 8500 мм | 4 мм | 300 мм | 350 ₽ | 2250 ₽ | 10990 ₽ |
| СВС-108 9000 мм | 9000 мм | 4 мм | 300 мм | 350 ₽ | 2350 ₽ | 11190 ₽ |
Примерные цены винтовых свай 108 диаметра
| Наименование | Длина сваи | Толщина стенки | Диаметр лопасти | Цена оголовка | Стоимость монтажа | Стоимость«под ключ» |
|---|---|---|---|---|---|---|
| СВС-133 1650 мм | 1650 мм | 4 мм | 350 мм | 390 ₽ | 1150 ₽ | 4130 ₽ |
| СВС-133 1800 мм | 1800 мм | 4 мм | 350 мм | 390 ₽ | 1190 ₽ | 4230 ₽ |
| СВС-133 2000 мм | 2000 мм | 4 мм | 350 мм | 390 ₽ | 1250 ₽ | 4630 ₽ |
| СВС-133 2500 мм | 2500 мм | 4 мм | 350 мм | 390 ₽ | 1290 ₽ | 5370 ₽ |
| СВС-133 3000 мм | 3000 мм | 4 мм | 350 мм | 390 ₽ | 1350 ₽ | 6330 ₽ |
| СВС-133 3500 мм | 3500 мм | 4 мм | 350 мм | 390 ₽ | 1390 ₽ | 6770 ₽ |
| СВС-133 4000 мм | 4000 мм | 4 мм | 350 мм | 390 ₽ | 1490 ₽ | 7470 ₽ |
| СВС-133 4500 мм | 4500 мм | 4 мм | 350 мм | 390 ₽ | 1590 ₽ | 8570 ₽ |
| СВС-133 5000 мм | 5000 мм | 4 мм | 350 мм | 390 ₽ | 1740 ₽ | 9620 ₽ |
| СВС-133 5500 мм | 5500 мм | 4 мм | 350 мм | 390 ₽ | 1790 ₽ | 10570 ₽ |
| СВС-133 6000 мм | 6000 мм | 4 мм | 350 мм | 390 ₽ | 1940 ₽ | 11720 ₽ |
| СВС-133 6500 мм | 6500 мм | 4 мм | 350 мм | 390 ₽ | 2050 ₽ | 12430 ₽ |
| СВС-133 7000 мм | 7000 мм | 4 мм | 350 мм | 390 ₽ | 2150 ₽ | 12830 ₽ |
| СВС-133 7500 мм | 7500 мм | 4 мм | 350 мм | 390 ₽ | 2250 ₽ | 13090 ₽ |
| СВС-133 8000 мм | 8000 мм | 4 мм | 350 мм | 390 ₽ | 2310 ₽ | 13290 ₽ |
| СВС-133 8500 мм | 8500 мм | 4 мм | 350 мм | 390 ₽ | 2350 ₽ | 13430 ₽ |
| СВС-133 9000 мм | 9000 мм | 4 мм | 350 мм | 390 ₽ | 2540 ₽ | 13820 ₽ |
Примерные цены винтовых свай 133 диаметра
Описание процесса по сооружению основания
Если рассматривать, как возводить дом из бруса на винтовых сваях поэтапно, то в первую очередь производится подготовка, затем идет установка опор и их обвязка, именно эти работы мы и рассмотрим.
Установка элементов
Сразу скажем, что если вы решили ставить дом из бруса на винтовых – дом, а точнее его проект необходимо подобрать заранее, чтобы вы понимали, какое строение будет возводиться и каковы будут его параметры.
Рабочий процесс проходит в следующем порядке:
- Для начала необходимо сделать проект, на котором будет отмечено расположение дома на участке, именно в соответствии с ним и будут проводиться дальнейшие работы;
- В соответствии с проектом нужно провести разбивку участка, для этого лучше всего использовать нивелир, так вы сможете расставить метки так, как нужно. Для удобства между колышками натягивается шнур, он будет служить ориентиром далее;
Удобно расставить колышки в местах будущего расположения опор
- Теперь нужно подобрать винтовые сваи под дом из бруса, они могут отличаться конфигурацией, диаметр варьируется в диапазоне от 57 до 133 мм, а длина – от 165 до 330 см, все зависит от типа почвы на вашем участке и ориентировочной нагрузки на конструкцию;
- Расстояние между винтовыми сваями под брусовой дом зависит от особенностей почвы и типа используемых опор, показатель обычно варьируется в пределах от 2 до 3 метров, более точное значение должен определить специалист;
- Для того чтобы повысить удобство работ и расположить сваи ровно, в месте расположения каждой из них делается углубление на штык лопаты;
- Работа производится тремя людьми – двое крутят сваю с помощью лома, а один следит за ее вертикальным положением. Если диаметр опоры велик, то лучше использовать рычаги подлиннее, это упростит работы и облегчит процесс;
Приспособление простое, зато вы сможете использовать мощные рычаги для вкручивания сваи
- После окончания данного этапа необходимо залить сваи бетоном для обеспечения наибольшей прочности;
- В последнюю очередь оголовки отрезаются по одному уровню, далее надо подготовить основы под обвязку. Это могут быть либо пластины из листа металла размеров 25х25 см, либо П-образные держатели, в которые будет вставляться брус, элементы крепятся посредством электросварки.
В оголовке сверлятся отверстия под выбранный тип крепежа
Обвязка
Некоторые используют для этого металл или бетон, но мы рассмотрим вариант с деревом, он имеет свои отличия:
- Обвязка винтовых свай брусом своими руками – процесс несложный, но требующий аккуратности и выполнения всех рекомендаций. В первую очередь нужно гидроизолировать оголовки, оптимальный вариант – стеклоизол, так как его можно нагреть, и он очень надежно приклеится к металлу;
- Для наилучшего соединения углов каждый из деревянных брусов зарезается на половину толщины, можно реализовать соединение «в лапу», на схеме ниже показано, какую конфигурацию имеет данный вариант;
Выберите вариант соединения, который обеспечит надежность всей конструкции
Обвязка фундамента на винтовых сваях брусом всегда начинается с углов, когда вы убедитесь, что элементы выставлены ровно, можно приступать к их креплению, для этого можно использовать один из следующих вариантов: специальные винты диаметром 10-12 мм, резьбовые шпильки либо металлические уголки
Все перечисленные способы обеспечивают надежность фиксации, вам нужно выбрать наиболее удобный; Для того чтобы исключить деформацию строения при возможных просадках опор, можно соорудить пластичный шарнир Гербера, этот вариант предусматривает укладку деревянного бруса в два ряда с последующим стягиванием элементов резьбовой шпилькой, при этом важно, чтобы соединения на рядах не совпадали между собой. Такая система менее чувствительна к просадкам отдельных свай
Так выглядит шарнир Гербера в собранном виде
Чтобы обвязка из бруса на винтовых сваях была максимально надежной и долговечной, не забудьте обработать все элементы антисептиком.
Изготовление свайного основания своими руками
Последовательность действий по сооружению свайного основания:
Прежде всего понадобится выполнить разметку контура основания.
Далее нужно удалить плодородный слой и почву из траншеи на глубину, которая соответствует толщине ростверка.
Выполняется сооружение опалубки.
По периметру конструкции с шагом в 2 м нужно сделать ямы с помощью садового бура. Диаметр скважин — 120—150 мм. Глубина отверстия должна быть больше уровня промерзания земли. Минимальное значение составляет 1500 мм. В нижней части скважину следует расширить до 350 мм в диаметре. Высота расширения — 300 мм.
После этого в яму нужно засыпать песок. Высота слоя — 5 см. Далее засыпку нужно утрамбовать.
В полученное углубление понадобится вставить оболочку из рубероида по заданной толщине опоры до начала расширения.
Выполняется монтаж каркаса из прутьев. Его можно соорудить из армирующих стальных прутьев. Между собой детали следует скреплять с помощью сварочного устройства, пластмассовых хомутов или стальной проволоки
Важно позаботиться о том, чтобы силовые прутья выступали за верхнюю часть столба. После этого каркас ростверка понадобится соединить с опорами основания.
После этого производится заливка бетонного раствора
Смесь может быть готовой или её можно приготовить самому. Воды в составе должно быть не больше 70% от массы цемента.
Бетонный раствор нужно утрамбовывать при помощи электрического вибратора. Если его нет, можно использовать железный прут или трамбовку из дерева, диаметр которой не должен превышать размеры каркаса из металла.
Через 2,5 часа после выполнения работ открытую поверхность строительной смеси и опалубку ростверка нужно пролить водой. Чтобы бетон застывал постепенно, его нужно накрыть плёнкой из полиэтилена.
После этого понадобится соорудить и установить ростверк.
Монтаж ростверка
Конструкцию нужно приподнять над почвой. Это позволит исключить утечку тепла из помещений через землю. На опорах можно соорудить монолитный ростверк. Методика его сооружения схожа с устройством ленточного основания.
Пошаговое руководство:
Прежде всего понадобится сформировать опалубку. Щиты из дерева или ДСП листы нужно прочно скрепить между собой.
- Допускается использование несъёмной опалубки, которая будет служить и слоем для теплоизоляции.
Внутри опалубки понадобится сделать металлическую армирующую конструкцию. Каркас изготавливается из прутьев. Понадобится сделать 2 горизонтальных яруса, после чего упрочнить их внутри перемычками по горизонтали. Друг с другом детали скрепляются с помощью вертикальных перемычек.
Когда опалубка и силовой каркас будут сформированы, понадобится выполнить заливку бетонной смеси. В процессе заливки бетон нужно уплотнять вибратором или простой трамбовкой.
Свайный фундамент будет готов приблизительно через 15–30 дней.
После распалубки понадобится выполнить гидроизоляцию основания. Сделать это можно несколькими методами:
- пропитка пенетрирующим средством (срок службы такой же, как и у бетонных конструкций);
- использование битумной мастики (вариант является бюджетным, срок службы — 15–30 лет);
- монтаж рулонных материалов в несколько слоёв с герметизацией стыков (срок службы — 30–50 лет).
Рекомендуется использовать пропиточную гидроизоляцию или комплекс мероприятий, состоящий из обмазки мастикой и монтажа материалов в рулонах.
Отмостка
Любой фундамент требует отмостки с уклоном в 4–7° от частного дома наружу. Конструкция позволяет отводить воды после дождя или растаявшего снега под ростверком. Чтобы стоки не повредили почву, прилежащую к отмостке, в её внешний периметр нужно интегрировать дождеприёмники и лотки, которые будут перемещать жидкость в ёмкость под землёй.
Чтобы снизить силы пучения под ростверком, которые оказывают выдергивающие нагрузки на опоры, отмостку надо утеплить на глубине 50–60 см. Для этого на дно ямы нужно уложить пенополистирол. Отмостка должна быть на 7–9 см шире скатов крыши, чтобы в случае переполнения ёмкостей водостока кровли жидкость не разрушила плодородный слой.
Рекомендуемая ширина отмостки — 0,8–1 м.
Отмостка свайного фундамента может быть выполнена из бетона
Её можно изготовить из таких водонепроницаемых материалов:
- тротуарная плитка;
- стяжка из бетона толщиной в 6 см;
- ПВХ плитка.
Если есть желание сэкономить, можно использовать сухую смесь из асфальтобетона. Её следует уплотнить трамбовкой.
