Применение свай из канализационных пластиковых труб для возведения фундамента

Достоинства и недостатки

Конструкция имеет весомый перечень плюсов:

• сооружается своими руками, не требует специальной техники и оборудования;
• подходит для любой почвы, даже где высокий уровень грунтовых вод;
• возводится на любом рельефе местности, вплоть до склонов;
• здание находится над землей, что обеспечивает простоту подвода коммуникаций;
• требуется небольшой промежуток времени для возведения;
• низкие финансовые затраты (по сравнению с другими типами оснований).

Минусов мало:

• систему нельзя применять для тяжелых сооружений (более 1000 кг/м3);
• невозможно оборудовать постройку подвальным помещением;
• срок службы около 80 лет, это не подходит для капитального строительства.

Для столбчатых фундаментов применяют асбестоцементные трубы, но чтобы обеспечить долговечность потребуется гидроизоляция, мастикой из битума, это увеличит сроки возведения, приведет к удорожанию. Самой затратной будет конструкция из металла, но она отличается высокой прочностью. Если не обработать антикоррозийным составом, сооружение не прослужит даже двадцать лет.

Выгодным вариантом строительства будет возведение фундамента из пластиковых канализационных труб. Он доступный по затратам. Можно использовать магистрали, применяемые в системах внутренней канализации, но они менее прочны, срок службы постройки сократится до 50 лет, поэтому лучше применять системы, используемые в наружной канализации.

Устройство столбчатого фундамента

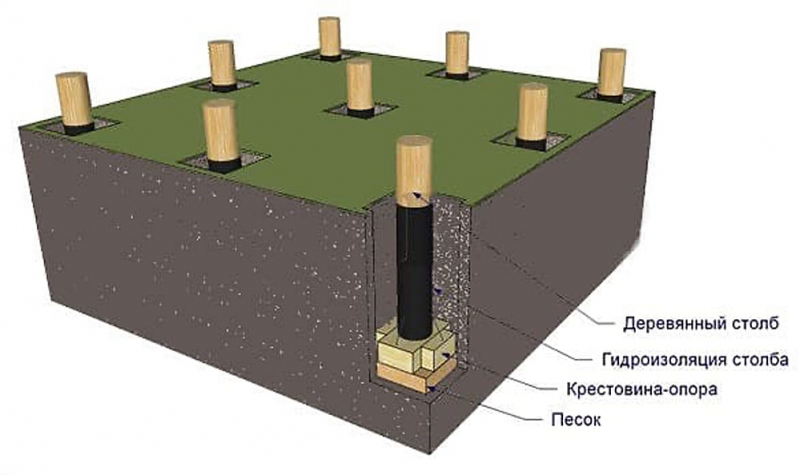

Столбчатый фундамент – это основание, состоящее из столбов, забитых в грунт (или залитых). Они выполняют функцию опор. На них ложится вес возводимой конструкции. Вся нагрузка через столбы для фундамента передается грунту.

Выступающие на поверхности концы опор соединяют в одну конструкцию, сооружая ростверк. Последний строят в виде рамы, либо плиты, закрепленных на столбах.

Для создания опор используют различные блоки, кирпич, либо заливают в опалубку бетоном. Форму под раствор изготавливают из разных материалов:

• рубероида;
• асбестовых и пластиковых труб.

Применение рубероида – это наиболее дешевый вариант. Но его использование не позволяет залить одинаковых габаритов сваи. Также прочность такой опалубки очень низкая: при трамбовке рубероид может разорваться.

Трубы из асбеста в качестве формы для буронабивных свай обходятся гораздо дороже, чем пластиковые. В их составе присутствуют токсические для человека вещества, которые попадают в организм с пылью во время резки материала на отрезки нужной длины.

Канализационные трубы используют для создания опор под сооружения следующего типа:

• каркасные строения;
• дома из бруса, либо обработанных бревен;
• небольшие и легкие постройки из ячеистых бетонов: гаражи, веранды, сараи.

Выделяют такие виды столбчатых оснований по уровню заглубления ростверка:

• заглубленные;
• низкие;
• высокие.

Строительство высокого ростверка Заглубленная разновидность столбчатого фундамента предполагает строительство ростверка ниже уровня почвы. Низкое основание закладывают вровень с грунтом, а высокое – строят над поверхностью земли.

Ростверк заглубляют в грунт для избегания продувания постройки под полом. При этом вся нагрузка от сооружения все равно ложится на опоры, а не грунт.

На неустойчивых почвах или при возможности подтопления основание делают высоким.

Где применяется фундамент из труб

Пластиковые трубы превосходят свои металлические аналоги по ряду параметров, важных для любого применения.

Основными областями использования являются:

1. Транспортировка агрессивных химических жидкостей. Пластик не вступает в реакцию со многими химическими веществами.
2. В монолитном строительстве трубы из ПВХ используются для опалубки. Это позволяет защитить жестяную стяжку от проникновения бетона во время заливки фундамента.
3. Использование транспортных воздуховодов со сжатым воздухом до 30 атм.
4. Пластиковые изделия используются в процессе укладки для защиты швов от возможной механической деформации.
5. В системах дренажа, орошения и водоотведения.
6. Столбы для рекламных щитов изготавливаются из гладких труб по эскизам заказчика.
7. Отопительное оборудование и прокладка водопроводных труб.
8. Пластиковые трубы часто используются в мебельном производстве.
9. Гофрированные трубы используются для защиты проводки и кабелей во всех типах установок.

Как правильно утеплить водопровод и канализацию

Принципиальная схема утепления подвода воды в сруб бани, установленный на винтовые сваи

Слои утепления водопроводной трубы на вводе воды в баню

Часто в качестве аргумента в пользу строительства бани на ленточном фундаменте, а не на винтовых сваях, приводят соображения о невозможности разводки зимних коммуникаций, воды и канализации, в подпольном пространстве сруба. Ленточный фундамент представляется более тёплым и предохраняющим трубы от промерзания. Не будем отрицать, что «голые» винтовые сваи и бетонная лента с закрытыми продухами по-разному сохраняют тепло. Однако для предохранения коммуникаций от промерзания лучше сделать локальную защиту (утепление и обогрев) труб, а не прогревать всё подпольное пространство под баней. В сильные морозы ленточные фундаменты не всегда могут удержать положительную температуру под срубом, ведь полы сруба утеплены и не пропускают тепло вниз, к тому же по законам физики теплый воздух всегда поднимается наверх. Для промерзания водопроводной трубы достаточно любой температуры ниже 0°С. Промерзание же канализационной трубы стандартного диаметра (110 мм), с учетом того, что в сток вода попадает теплая, часто с органическими примесями, и в трубе не задерживается, практически исключено при любых случающихся в наших широтах (в Москве и С.-Петербурге) отрицательных температурах.

Чтобы водопроводная труба под срубом бани не промерзла, от источника водозабора, (не важно, какого: центрального водопровода, скважины или колодца) труба прокладывается под землей ниже глубины промерзания почвы. Для Центрального и Северо-Западного регионов России показатель глубины промерзания находится в диапазоне 120-150 см и зависит от того, сколько в конкретную зиму выпало снега, какие были морозы и сколько воды содержится поверхностном слое почвы на месте строительства сруба бани

Канава для водопроводной трубы заводится внутрь габаритов сруба, так, чтобы можно было поднять трубу строго вертикально и попасть в нужное место в помещении бани

Не допускается разводка водопроводных труб в подпольном пространстве по горизонтали – это может привести (и наверняка приведет – вопрос времени) к промерзанию трубы. В качестве труб лучше всего использовать ПНД (полиэтилен низкого давления) трубу с диаметром 32 мм (дюйм). ПНД трубы выдерживают неоднократное промерзание без ущерба для целостности конструкции. Так что даже при полном замораживании их достаточно просто отогреть

Канава для водопроводной трубы заводится внутрь габаритов сруба, так, чтобы можно было поднять трубу строго вертикально и попасть в нужное место в помещении бани. Не допускается разводка водопроводных труб в подпольном пространстве по горизонтали – это может привести (и наверняка приведет – вопрос времени) к промерзанию трубы. В качестве труб лучше всего использовать ПНД (полиэтилен низкого давления) трубу с диаметром 32 мм (дюйм). ПНД трубы выдерживают неоднократное промерзание без ущерба для целостности конструкции. Так что даже при полном замораживании их достаточно просто отогреть.

Для утепления вертикального отрезка водопроводной трубы (от глубины промерзания до ввода в помещение бани) на неё свободной спиралью накручивается греющий кабель, затем надевается кожух из вспененного полиэтилена, после чего вся конструкция помещается в дренажную трубу диаметром 200 мм, внутрь которой насыпается керамзит. Для обводненных почв вместо засыпки керамзитом рекомендуем залить монтажную пену. Низ утепляющей дренажной трубы закладывается на глубине промерзания, верх доводится до полов внутри сруба бани. Греющий кабель не обязательно включать постоянно: только в сильные морозы или если после перерыва в использовании водопровода вода перестала подаваться в баню из-за образования ледяной пробки в трубе.

Канализационные трубы, проходящие в открытой части подпола под срубом бани, лучше всего также теплоизолировать при помощи кожухов из вспененного полиэтилена. Если для отвода стоков из бани используются трубы диаметром менее 110 мм, например 40 или 50 мм, для подстраховки рекомендуем по нижней части трубы провести греющий кабель (не спиралью, как в водопроводной трубе, а в одну линию, строго внизу). Канализационные трубы допустимо протягивать в горизонтальном направлении (уклон 2-3 см на 1 м длины для фекальных стоков, для стока воды уклон не принципиален), однако чем короче будет горизонтальный участок в подпольном пространстве сруба бани и чем быстрее труба попадет под землю и потом в септик (или иной тип приема сточных вод), тем меньше вероятность намерзания льда и образования засора внутри трубы.

Преимущества и недостатки фундамента на столбах

Список достоинств столбчатого фундамента довольно обширен, в нем числятся:

• Отсутствие потребности в грузоподъемной спецтехнике;

• Возможность устройства свайного поля на склонах;

• Высокая скорость возведения;

• Отсутствие необходимости в подготовительном выравнивании стройплощадки;

• Простота технологии, позволяющая сделать его самостоятельно;

• Превосходная устойчивость столбов к пучению;

• Дешевизна конструкции.

Если запроектировано и сделано на этапе строительства грамотно, то он спокойно прослужит больше полувека. Он не боится сезонного пучения грунта, лишь бы только поднятие земли не затронуло ростверк. А технология работ настолько просто, что выполнить все вполне можно в одиночку, не привлекая сторонних высокопрофессиональных и дорогостоящих монтажников.

Среди недостатков фундаментов на столбах для домов за городом числятся:

• Малая устойчивость опор к боковым нагрузкам;

• Ограничения по грунтам (для болотистых участков выбирать не стоит).

• Ограничения по несущей нагрузке (для тяжелых бетонных или кирпичных домов подобное основание не подходит по определению);

• Невозможность устройства подвала.

Главный недостаток рассматриваемой разновидности свайно-ленточного фундамента – это возможное разрушение опор при сильных боковых воздействиях. Если на участке сильно подвижные в горизонтальной плоскости грунты, то придется сильно увеличивать диаметр свай, что скажется на цене строительства. Либо вообще потребуется подбирать иной тип фундамента для сооружаемого дома.

Канализация под монолитной плитой

Канализация на плите просчетов в проекте не простит. Закладка системы возможна только до заливки монолитной подошвы. Для внешней магистрали обязательно потребуются металлические гильзы, которые защищают трубопровод от разрушительной нагрузки, воздействующей на этапе затвердевания бетона и в процессе эксплуатации дома. Кроме того, прокладка прочной гильзы позволит при необходимости демонтировать поврежденный участок трубы и заменить его новым.

Для прокладки гильз роют траншеи, тщательно их трамбуют, а после укладки закладных засыпают их грунтом. После всех подготовительных мероприятий, о которых можно узнать в статье о сооружении плитного фундамента, приступают к заливке бетона. Внутренняя разводка делается по аналогии с каркасниками на других фундаментах.

Преимущества конструкции

Установку и заливку труб можно выполнить в одиночку

Фундамент из канализационных труб имеет массу преимуществ перед классическими ленточными, плитными и столбчатыми аналогами.

Основные достоинства конструкции:

• небольшой объем земляных работ;
• выполнить установку можно даже в одиночку;
• почти полное отсутствие отходов и строительного мусора;
• простота монтажа, который доступен даже неопытному застройщику;
• устойчивость опор к воздействию находящихся в земле химических реагентов;
• экологическая безопасность материала;
• устойчивость при правильно проведенном расчете.

Минус сооружения в его ограниченной прочности и сроке эксплуатации, который не превышает 50 лет в условиях теплого и умеренного климата.

Конструкция столбчатого фундамента

Столбчатый фундамент представляет собой точечные опоры, которые заделаны глубоко в грунт. Расстояние между столбами варьируется от 1 до 3 метров, в зависимости от веса постройки. Под легкое строение достаточно установки столбов по периметру несущих стен. Для более тяжелых домов столбчатый фундамент выглядит как равноудаленно расположенные опоры по всей площади.

Для равномерного распределения нагрузки отдельные столбы-опоры соединяют ростверком, который может быть выполнен в виде рамы-обвязки по периметру или уложенной на столбы железобетонной плиты. Заглубленность столбов и расположение ростверка относительно уровня почвы варьируется.

Различают столбчатый фундамент по высоте:

• заглубленный – строят для предотвращения продувания здания под полом;
• низкий – располагают ростверк на уровне земли;
• высокий – дом поднимают над уровнем земли на затопляемых участках.

Материалом для опорных столбов служит армированный бетон или готовые сваи. Поскольку готовые сваи и их установка достаточно дороги, то для бюджетного строительства представляет интерес возможность использования минимума недорогих материалов.

Самостоятельное строительство столбчатого фундамента мало отличается от технологии строительства ленточного фундамента. Здесь также требуется создание опалубки для заливки опорных столбов.

Вариантов выполнения несколько:

На сегодняшний день пластиковые канализационные трубы оранжевого цвета являются оптимальным вариантом для несъемной опалубки для столбчатого фундамента.

Столбчатый фундамент для дома из труб ПВХ

Преимущества использования пластиковых труб

Пластиковые трубы для свай в фундаменте имеют ряд преимуществ, которые делают их привлекательными для использования в строительстве:

1. Низкая стоимость. Пластиковые трубы обычно стоят дешевле, чем традиционные материалы, такие как сталь или бетон.
2. Легкий вес. Пластиковые трубы значительно легче по сравнению с другими материалами, что облегчает транспортировку и монтаж.
3. Устойчивость к коррозии. Пластик не подвержен ржавчине или коррозии, что делает его долговечным и устойчивым к воздействию агрессивной почвы или влаги.
4. Простота установки. Пластиковые трубы легко резать и собирать, что упрощает процесс установки и сокращает время, необходимое для строительства фундамента.
5. Экологическая безопасность. Пластиковые трубы не содержат вредных веществ и не загрязняют почву или воду, что делает их экологически безопасными для использования в строительстве.
6. Гибкость. Пластиковые трубы обладают хорошей гибкостью, что позволяет им приспосабливаться к неровностям и деформациям почвы без повреждений.

Использование пластиковых труб для свай в фундаменте позволяет сократить затраты на строительство, ускорить процесс и обеспечить долговечность конструкции. Они являются отличной альтернативой традиционным материалам и могут быть успешно применены в различных строительных проектах.

Особенности использования пластиковых труб

Применение пластиковых труб для возведения фундамента имеет ряд особенностей и преимуществ:

1. Легкость и маневренность. Пластиковые трубы гораздо легче весом, чем традиционные бетонные или металлические сваи. Это позволяет упростить транспортировку и монтаж, а также сэкономить на затратах на тяжелую технику.
2. Устойчивость к коррозии. Одной из важных проблем при использовании металлических свай является их подверженность коррозии. Пластиковые трубы не подвержены ржавчине и не гниют, что обеспечивает их долговечность.
3. Удобство и простота монтажа. Пластиковые трубы легко обрабатываются и режутся, что значительно упрощает их монтаж на объекте. Это позволяет сократить время и затраты на строительство фундамента.
4. Экологичность. Пластиковые трубы изготавливаются из полимеров, которые являются экологически чистыми материалами. Они не содержат вредных веществ, не выделяют вредные вещества и не загрязняют окружающую среду.
5. Надежность и прочность. Пластиковые трубы обладают высокой прочностью и устойчивостью к нагрузкам, что гарантирует надежность и долговечность фундамента. При правильном монтаже и укреплении трубы способны выдерживать значительные нагрузки.

Использование пластиковых труб для возведения фундамента является инновационным и перспективным решением. Этот материал отлично подходит для строительства как малоэтажных, так и многоэтажных зданий. Сочетание легкости, прочности и экологичности делает его привлекательным выбором для различных строительных проектов.

Пошаговое руководство создания столбчатого фундамента собственными руками

Технология изготовления свайного фундамента на основе ПВХ-конструкции проста. Работа может быть выполнена без участия специалистов. Технология заключается в следующем:

• если планируется монолитный стояк, заранее устанавливается опалубка. Из подножия делается небольшой запас из металлических каркасных брусьев высотой до 0,5 м;
• монтаж надстройки на фундаментные балки требует фиксации;
• В то же время разрешено бурение скважин. Однако это допустимо только для стабильных типов почв. В других случаях рекомендуется сверлить отверстия последовательно, чтобы предотвратить обрушение.

Допустимая нагрузка на столб

Допустимая нагрузка на столбовую конструкцию зависит от типа грунта, на котором она установлена. Для определенного диаметра трубы принимается определенное значение нагрузки. Лучший обзор можно получить со стола.

Диаметр, мм	Нагрузка, тонн, для песчаного грунта, глинистого грунта с глубиной заложения	Нагрузка, тонн, для песчаных грунтов, глинистых грунтов с глубиной заложения
0,5 м	1 м	1,5 м
сэнди	глина	сэнди	глина	сэнди	глина
110	0,2	0,2	0,2	0,3	0,2	0,3
250	0,8	1,2	1,0	1,4	1,2	1,7
315	1,4	1,9	1,6	2,3	1,9	2,7
400	2,2	3,1	2,7	3,7	3,1	4,3
600	5,1	7,8	6,1	9,3	7,9	10,9

Инструменты, стройматериалы

Рекомендуется подготовка инструмента:

• Строительный миксер или бетономешалка для приготовления цементно-песчаного раствора;
• Шлифовальная машина для резки металлических прутков;
• Шнек диаметром под трубу с раструбом;
• Лопата;
• молоток;
• Деревянные колья, строительный шпагат, рулетка для разметки участка;
• спиртовой уровень, чтобы убедиться, что он ровный. Лучше всего использовать спиртовой уровень;
• совок; совок;
• емкость для смешивания бетона.

Следующие материалы были приобретены в магазине «Сделай сам»:

• Пластиковые трубы из ПВХ, предпочтительно оранжевого цвета;
• сухой цемент, М400, М500;
• песок;
• анкерные болты;
• провод;
• деревянные колья;
• металлические стержни для арматурного каркаса.

Подготовительный процесс

На подготовительном этапе проводятся земляные работы. Определить глубину промерзания грунта, уровень залегания слоев подземных вод. Территория очищается от мусора, растительности и деревьев. Поверхность выравнивается для строительства.

Нанесение разметки

Вначале рекомендуется создать дизайн на обычном листе бумаги. Проектную документацию можно заказать у профессионалов

Они примут во внимание глубину проникновения мороза и уровень грунтовых вод, а также проведут геологические исследования почвы

Разметка строительной площадки производится строго в соответствии с проектом. По углам будущего постоянного строения устанавливаются деревянные колья. Строительный шпагат натянут. По периметру дома, на расстоянии 1,5-2 м, на перекрестках делается разметка для колышков.

Фундамент из труб: технология изготовления

Технологический процесс закладки столбчатого фундамента требует четкой последовательности работ. Оно осуществляется в несколько этапов.

Бурение скважин, установка свай

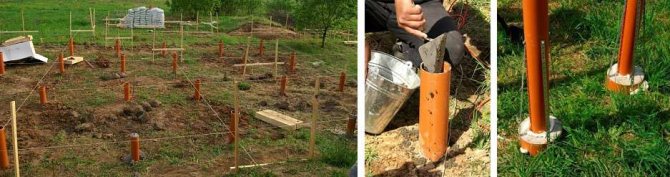

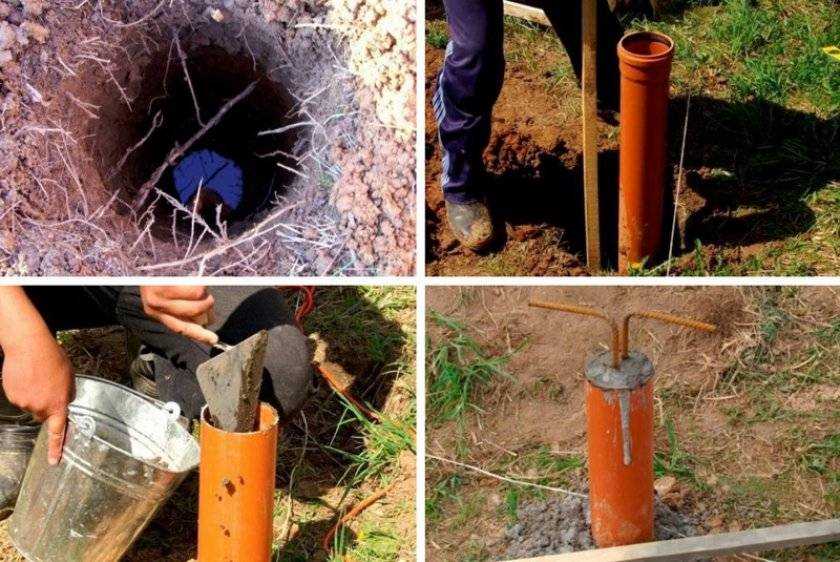

Пошаговая инструкция по созданию стопок: согласно разметке, отверстия делаются с помощью дрели. Глубина — более 0,25 м от линии промерзания. На 70 мм шире пластиковой трубы.

Бетонирование труб

Усиление конструкции производится заранее. Металлические стержни вставляются в пластик. Если предполагается удлинение, они сгибаются на конце под углом 90 градусов. Для фундаментов легких конструкций можно просто вставить прямые стержни.

Для формирования ребер каркаса используются ребра 10-12 мм. Более тонкие прутья сгибаются в зажимах. Брусья крепятся к ним с помощью вязальной проволоки. Диаметр будущего арматурного каркаса должен быть таким, чтобы по окончании монтажных работ прутья находились на 3 см позади трубы.

Цементно-песчаную смесь следует заливать в несколько этапов:

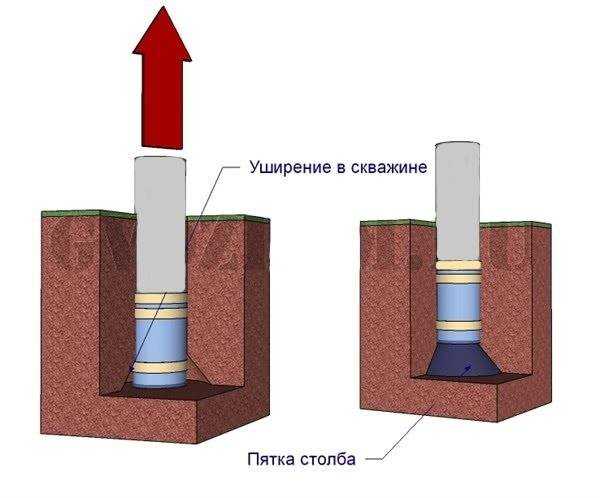

• бетонирование расширенной пятки путем заливки небольшого количества бетона и поднятия трубы. Раствор, заполняющий пакет, затвердеет;
• по периметру будущего основания создается небольшое расширение. Затем полость трубы заполняется сверху бетоном;

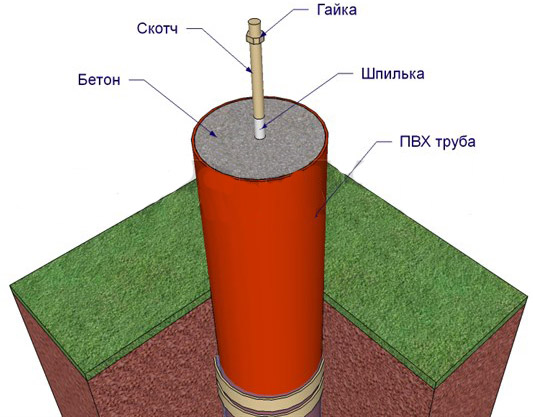

• К верхней части кронштейна прикреплен дюбель. Он используется для крепления фундамента или стены.

Бетонная смесь в трубе полностью высыхает через несколько дней. В это время верхняя часть опоры регулярно увлажняется. Он покрыт полиэтиленом.

После завершения работ на опорные элементы устанавливается деревянная или металлическая крыша.

Вам могут быть интересны следующие статьи:

Виды ленточного фундамента по способу устройства

Инструкция по заливке

Прежде чем приступить к работе, нужно детально изучить все технологические рекомендации экспертов-строителей о том, как правильно залить фундамент под дом. Даже если устройство основания буду выполнять подрядчики, полученная информация позволит вам со знанием дела контролировать рабочий процесс.

Заливка фундамента своими руками производится в несколько этапов:

• сооружение опалубки;
• изготовление армирующего каркаса;
• бетонирование.

Сборка опалубки

Перед тем как залить фундамент под дом своими руками, нужно правильно собрать и установить опалубку. Эта конструкция состоит из деревянных щитов, установленных вдоль траншеи. Они будут служить для формирования бетонного основания. Каркас должен быть достаточно жестким, чтобы выдержать давление бетонной смеси.

Фото 10. Опалубка для плитного фундамента

Щиты необходимо выставлять непосредственно по краю выкопанной траншеи без зазоров, через которые может вытекать бетон. Крепление осуществляется с помощью забитых в грунт брусков, параллельно стоящие конструкции крепятся между собой перемычками. С наружных сторон щиты распираются брусками, как показано на фото 11.

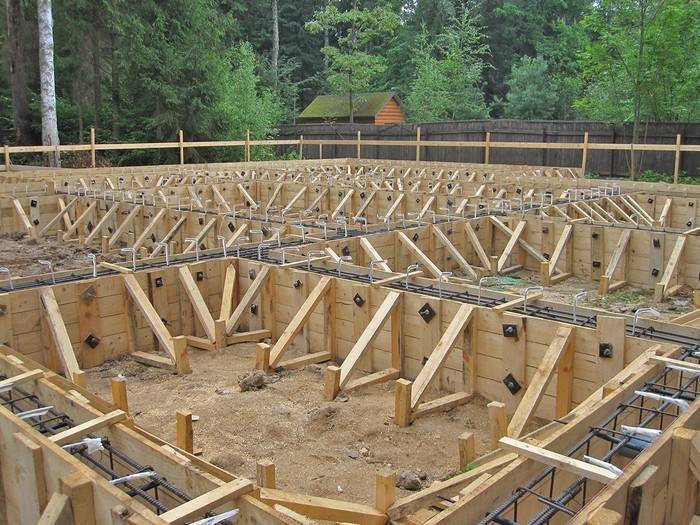

Фото 11. Опалубка под ленточное основание

Изготовление арматурного каркаса

Чтобы качественно залить фундамент своими руками и получить высокопрочную монолитную конструкцию, нужно изготовить надежный армирующий каркас. Он представляет собой пространственный каркас из рифленой арматуры сечением 12-16 мм. Соединение прутов между собой производится с помощью вязальной проволоки.

При армировании основания ленточного типа на дно траншеи на расстоянии 30-50 мм от стенок и с применением подставок высотой 30-50 мм укладывается 2-3 продольных прута (в зависимости от ширины ленты), которые связываются между собой поперечинами через 300-400 мм. Далее к ним крепятся вертикальные прутья длиной, которая должна быть равной глубине будущего фундамента. Затем через каждые 300-400 мм по высоте прикручивается горизонтальный каркас из продольных и поперечных арматурных стержней.

Рисунок 12. Схема армирования ленточного основания

Армирующий каркас для плитного фундамента делается в виде двухрядной горизонтальной сетки с размерами ячеек 200х200 мм. Они устанавливаются тоже на подставки, чтобы арматуру покрывал защитный слой бетона. Второй ряд армирующей сетки располагается на расстоянии 30-50 мм от предполагаемой верхней поверхности основания.

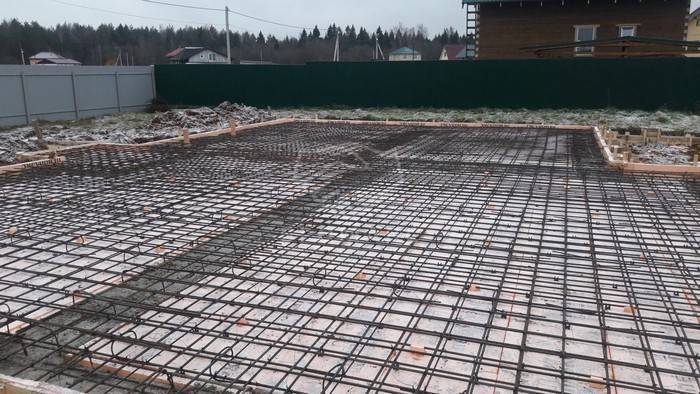

Фото 13. Армирующий каркас для плитного основания

Заливка бетонной смеси

Перед тем как залить ленточный фундамент, нужно рассчитать необходимое количество бетона. Для этого нужно высчитать объем каждой ленты и просуммировать все полученные значения. Запас добавлять не нужно, поскольку при расчетах дважды учитывался каждый угол периметра. А при определении количества бетона для плитного основания желательно добавить запас 10 %.

Фото 14. Бетонирование плитного основания

В процессе работ важно выполнить заливку всего фундамента за один раз для получения однородной монолитной конструкции. Нарушение этого правило чревато образованием трещин и постепенным разрушением основания

Поэтому в большинстве случаев застройщики заказывают уже готовую бетонную смесь в специальных машинах – «миксерах»

Это не только облегчает ручной труд, но и значительно ускоряет работу

Поэтому в большинстве случаев застройщики заказывают уже готовую бетонную смесь в специальных машинах – «миксерах». Это не только облегчает ручной труд, но и значительно ускоряет работу.

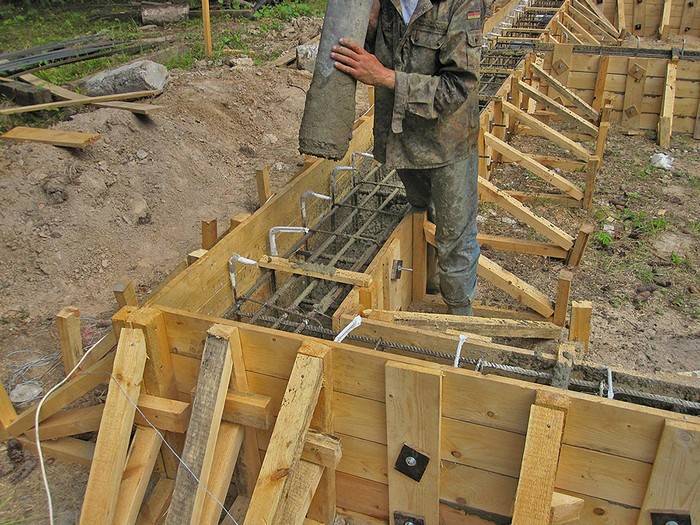

Фото 15. Процесс заливки ленточного основания

Обычно для основания используется бетон марки М250-М400. Лучше всего, если заливка фундамента под дом будет выполняться в теплое время года, поскольку в условиях минусовых температур снижаются прочностные характеристики железобетонной конструкции.

После заливки выполняется уплотнение бетона с помощью специального глубинного вибратора с последующим разглаживанием смеси для получения идеально ровной поверхности без впадин и наплывов.

Последовательность сооружения ленточного фундамента показа в следующем видео:

Процесс заливки плитного основания показан в следующем видеоматериале:

Подготовительные работы, выбор размеров труб

Перед началом возведения фундамента из канализационных пластиковых труб необходимо выполнить ряд подготовительных работ. В первую очередь следует провести геодезические исследования участка, чтобы определить глубину залегания грунтовых вод и состав грунта. Эта информация поможет точно определить необходимую длину свай и выбрать подходящие трубы.

Выбор размеров труб зависит от нескольких факторов:

1. Нагрузки на фундамент: учитывается вес здания, количество этажей и прочие факторы, которые могут оказывать дополнительную нагрузку на фундамент.
2. Геологические условия: необходимо учитывать свойства грунта (песчаный, глинистый, скалистый) и его устойчивость. Это поможет выбрать оптимальные размеры труб для обеспечения достаточной несущей способности.
3. Климатические условия: регион, в котором будет возведен фундамент, может иметь определенные климатические особенности (например, повышенные ветровые нагрузки или заморозки). Это также может повлиять на выбор размеров труб.

После проведения необходимых расчетов и анализа всех указанных факторов можно приступить к выбору конкретных размеров канализационных пластиковых труб. Обычно для возведения фундамента используются трубы диаметром от 100 мм до 300 мм. Точные размеры выбираются в зависимости от вышеуказанных условий и требований проекта.

Внешняя сеть

Прежде чем начать проводить установку общей трубы по участку, нужно соединить внутреннюю часть канализации с наружной средой. Для этого устанавливают так называемый выпускной элемент. Монтаж его выполняют с места забора стоков до стояка.

Таким образом, трубу устанавливают по направлению потоков сточных вод из туалета и сантехники. Сваи и раструбы монтируют строго под углом в 90 градусов.

Выбирая диаметр труб, учитывают его таким образом, чтобы он абсолютно соответствовал величине стояка. Что касается длины выпускных элементов, то она не может превышать 12 метров. Колодец для сбора нечистот можно также соорудить своими руками. Для этого в качестве основного материала используют кирпич, пластик, железобетонные кольца. Так как колодец будет устанавливаться во влажной почве, для его защиты поверхность стоит обработать специальной грунтовкой.

Подготавливая траншею для дальнейшей установки выпускного водоотвода, следят за тем, чтобы грунты был нетронутым. А для того чтобы окончательно предотвратить проседание почвы в будущем, к траншее с трубой подсыпают песок и тщательно ее утрамбовывают. Во всех места

ах соединений делают небольшой подкоп земли, чтобы все трубы лежали прямой линией без искривлений.

Следует отметить: если трубы будут лежать на глубине менее 70 см, их необходимо утеплять, чтобы зимой они не промерзали.

Где используется столбчатый фундамент из пластиковых труб

Подобная технология строительства изначально использовалась в местах, где строительство сплошного фундамента затруднено.

Ее используют в следующих случаях:

• под легкие постройки – бани, беседки, веранды, хозяйственные постройки;
• под одноэтажные жилые и дачные дома из бревен, бруса, каркасных панелей;
• для строительства устойчивого фундамента в зонах с низким промерзанием грунта или близко расположенными грунтовыми водами;
• для равномерной передачи нагрузки на грунт при строительстве на неровном ландшафте;
• для построек с подвальным помещением.

Устройство столбчатого фундамента из пластиковых труб является выгодным решением в стесненных материальных условиях. Качество постройки при этом не страдает при условии, что здание легкое и малоэтажное. Укрепление бетонной основы столбов и увеличение несущей способности фундамента достигается закладкой металлической арматуры в процессе заливания раствора.

Достоинства и недостатки

Фундамент из канализационных ПВХ труб имеет свои плюсы и минусы.

ФКТ отличается от других видов фундаментов рядом достоинств:

1. Лёгкие трубы не вызывают трудностей при транспортировке и складировании.
2. Пластиковые КТ поддаются обработке. Трубы легко разрезают ножовкой и торцовочной электропилой.
3. Монтаж свайного основания происходит вручную, не требуя применения тяжёлой строительной техники.
4. Наземная высота свай способствует постоянному проветриванию подпольного пространства, что не создаёт условий для скопления влаги, образования плесневых и грибковых колоний, не предоставляет убежища вредным насекомым, мышам и крысам.

Наряду с вышеупомянутыми достоинствами следует отметить ряд недостатков:

1. Фундаменты такого типа возводят только под лёгкие здания и сооружения.
2. Заливку бетоном труб можно производить только в тёплое время года. Зимой построить такой фундамент невозможно так, как процесс застывания раствора происходит при положительной температуре окружающего воздуха.
3. Конструкция свайного основания дома исключает устройство подвальных помещений и цокольного этажа.
