Струбцина: делаем в домашних условиях различных видов – варианты, чертежи, реализация

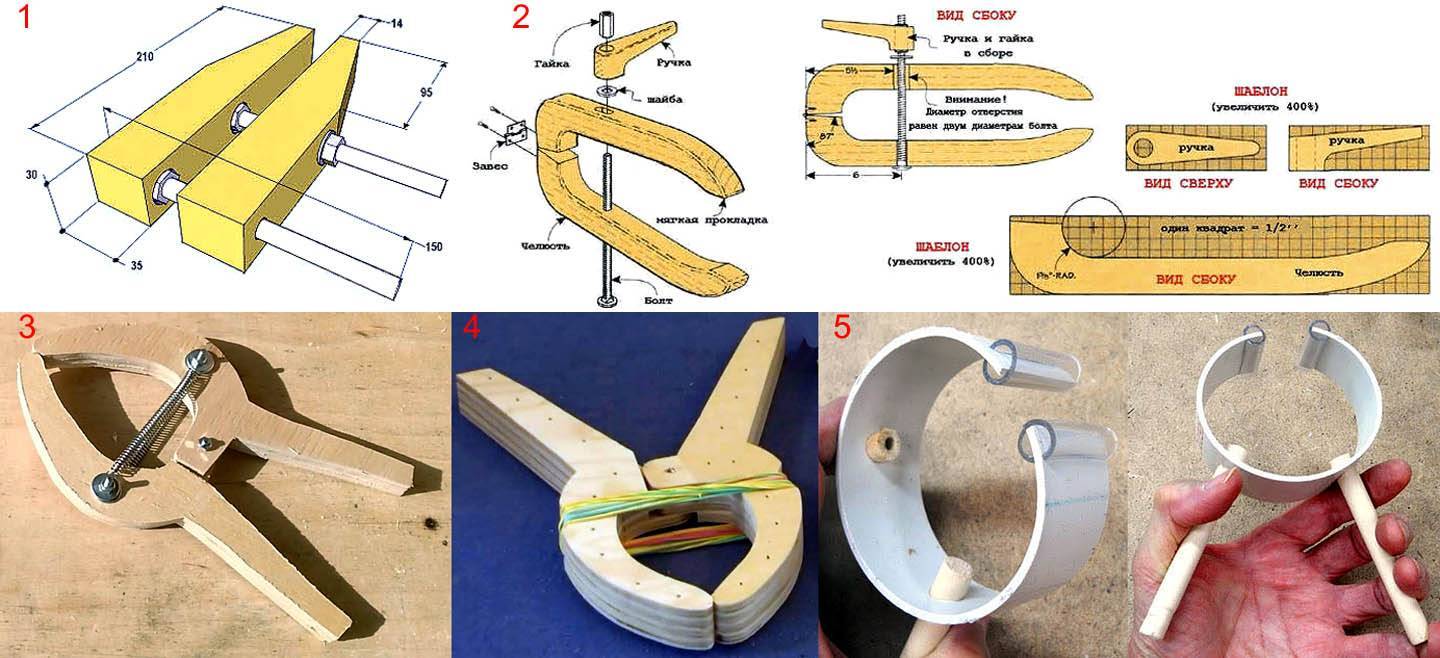

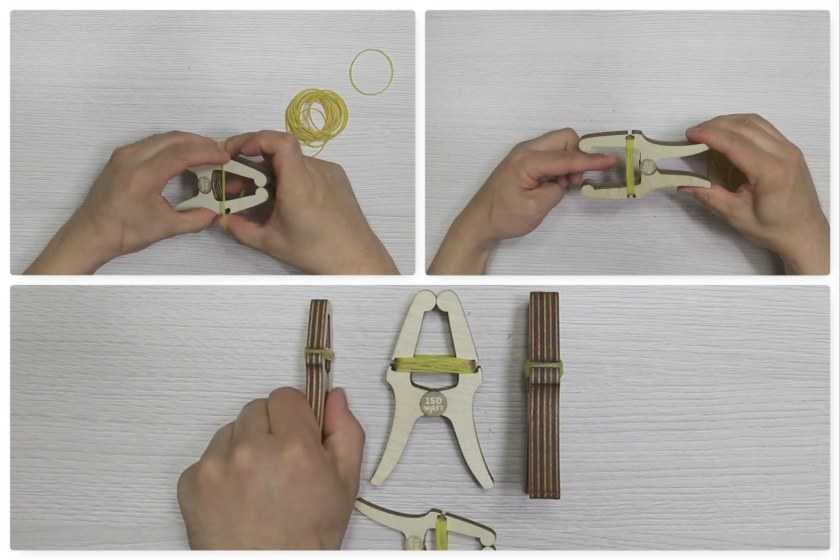

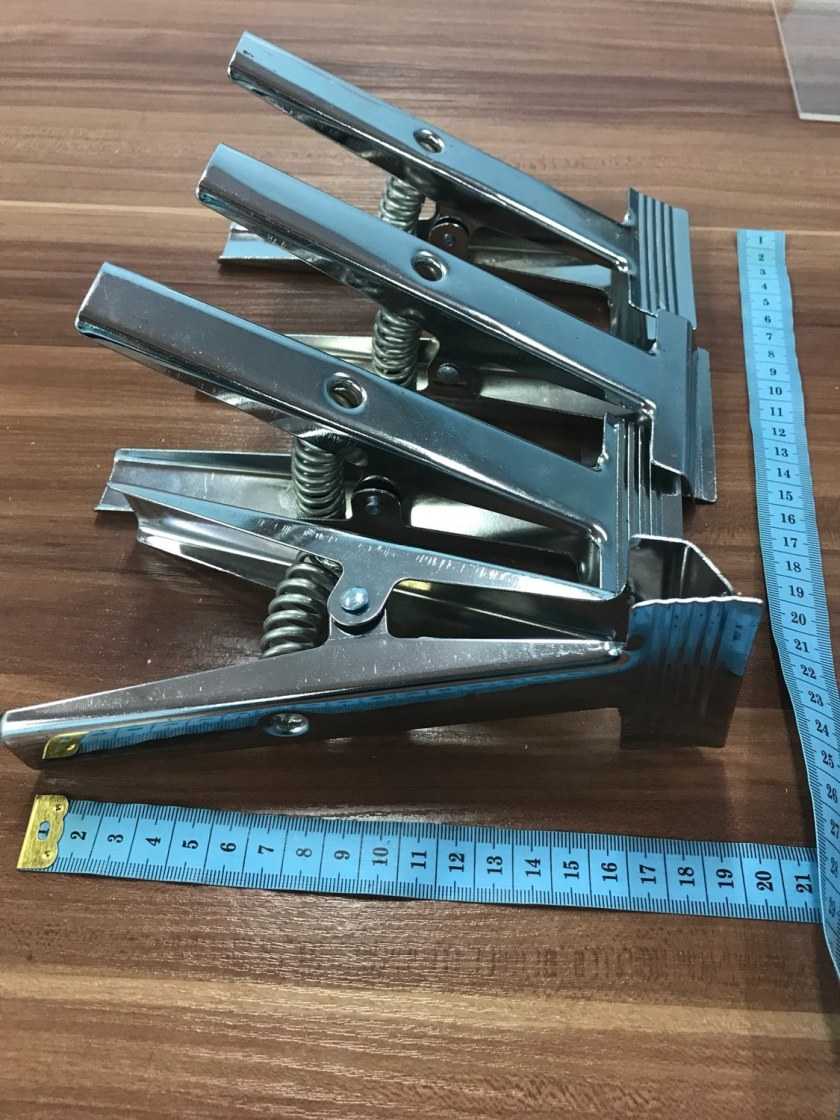

Струбцина в виде прищепки

Данный вариант считается довольно распространенным и, наверное, самым простым, изготовить такую совсем не тяжело. Механизм работы такой разновидности идентичен прищепкам, которые все знают и используют на балконе, чтобы вешать белье, однако по размерам они, конечно, будут различаться.

Сперва вырезаете из деревянных обрезков десять заготовок. Половина от них должна в середине иметь углубление.

Помните, что, чем сложнее устройство или проекты, в которых вы будете его использовать, тем толще и прочнее должен быть материал. Далее склеиваете имеющиеся заготовки.

По завершении работы, если, конечно, вы следовали инструкции, устройство будет работать ровно так же, как и прищепка для белья. Единственное, что остается — натянуть резинку на изделие.

G-образные

Станины G-струбцин фабричного производства выполняются литыми. В гараже или сарае, даже в кузне на своем участке, организовать сталелитейку нельзя. Поскольку G-струбцины как самые «хваткие» применяются преимущественно в слесарно-сварочных работах с довольно длинными и/или тяжелыми деталями, то и самодельную G-образную струбцину нужно делать из металла на сварке или цельной.

Мастера-умельцы часто сваривают себе струбцины из листовой стали, поз. 1 на рис.:

Самодельные G-образные струбцины

Видимо, копируя профиль станин заводских изделий, что в данном случае неправильно. Профили литых станин струбцин показаны на поз. 2

Обратите внимание на зализы и галтели (показаны стрелками). Сглаживание профиля необходимо во избежание концентрации механических напряжений: они «любят» углы и щели, как постельные клопы

Но сварочный шов не работает, как галтель! Нет, струбцина скорее всего не сломается и не погнется

Однако отдачей зажатой детали станину немного поведет, и добиться точной фиксации будет трудно, причем не исключается и проворот детали при затягивании зажима

Но сварочный шов не работает, как галтель! Нет, струбцина скорее всего не сломается и не погнется. Однако отдачей зажатой детали станину немного поведет, и добиться точной фиксации будет трудно, причем не исключается и проворот детали при затягивании зажима.

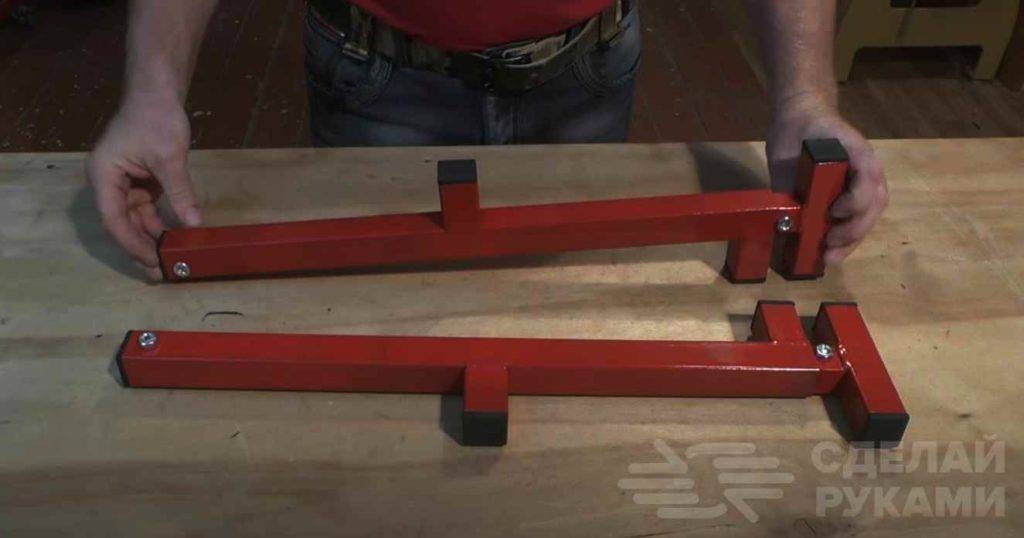

Вполне надежны самодельные струбцины из отрезков швеллера (поз. 3). Недостатки – трудоемки, несоразмерно тяжелы сравнительно с шириной захвата. Резать швеллер на станины струбцин можно, если вам нужно будет сжимать детали очень сильно. Оптимальный вариант станин струбцин для обычных работ – из профильной трубы квадратного сечения, поз. 4. В зависимости от типоразмера и толщины стенок заготовки струбцины из профтрубы можно делать на ширину захвата до 1 м и более, см. видео:

G-E

Разновидностью G-струбцины является поджимная, которую условно можно бы назвать GE-струбциной. Поджимные струбцины хорошо известны строителям маломерных судов из дерева, однако будут весьма полезны и в малом деревянном строительстве (напр. дачного или каркасного дома, хозблока и т.п.).

Чертежи поджимной струбцины и способ их применения показаны на рис.:

Чертежи и порядок применения поджимных струбцин

К примеру, при зашивке, скажем, ригеля (стропильной конструкции) крыши каждая следующая доска сначала плотно прижимается к предыдущей, а уж затем крепится к стропильным балкам. Соответственно, надежность и долговечность всего кровельного пирога намного возрастают.

Обжимной захват

Ленточные обжимные струбцины (обжимные захваты, O-струбцины) в практике домашних умельцев используются редко. Но вспомнить о них заставляет не технологическое обстоятельство: 3000 руб. за фирменную это еще дешево. Между тем ничуть не худшая O-струбцина может быть изготовлена собственноручно.

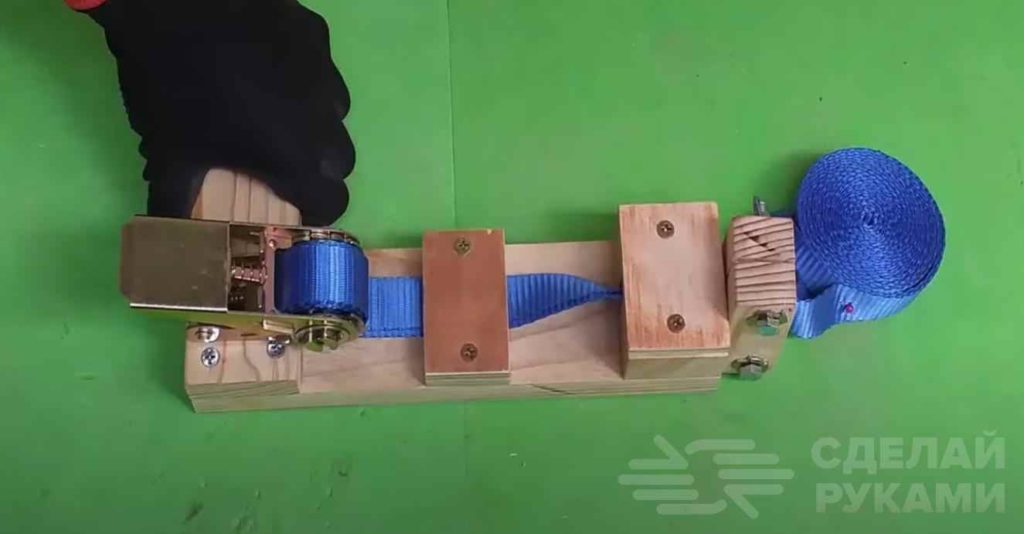

Понадобится для этого прежде всего плоская текстильная стропа и 4 антабки к ней. Угловые прижиму, губка и ползун винтового прижима – из дерева и ДВП, слева на рис. Порядок использования имеет некоторые особенности (между прочим, такие жа и для самых дорогих фирменных).

Самодельная обжимная струбцина для мебельно-столярных работ

Допустим, нам нужно собрать серию одинаковых фоторамок. Если разных – переналадку инструмента придется делать под каждую. Если же нет, то:

• Детали изделия первоначально собирают всухую, без клея.
• Выкладывают на плаз (ровную плоскость) и по отметкам на нем выставляют углы по 90 градусов.
• Обводят петлей стропы, расставляют прижимы по углам.
• Передвигая антабки, добиваются слабого равномерного натяжения ветвей стропы (справа на рис).
• Понемногу затягивают прижим, следя за углами изделия.
• Если какой-то из углов расходится, то в его сторону нужно подать немного стропы, продергивая через соттв. антабки.
• Наладку обжимной струбцины считают законченной, если удается прижимом свести все угловые зазоры «в ниточку» – больше крутить винт не нужно.

Теперь, если делается серия изделий, после склеивания одного винт ослабляют, вставляют следующее (уже с клеем в углах), затягивают прижим «до ниточек», и т.д.

Разновидности струбцин

В наше время существует достаточное большое количество разновидностей струбцин, которые отличаются размерами, областью применения и другими параметрами. Например, популярны следующие разновидности этого инструмента, которые можно сделать своими руками:

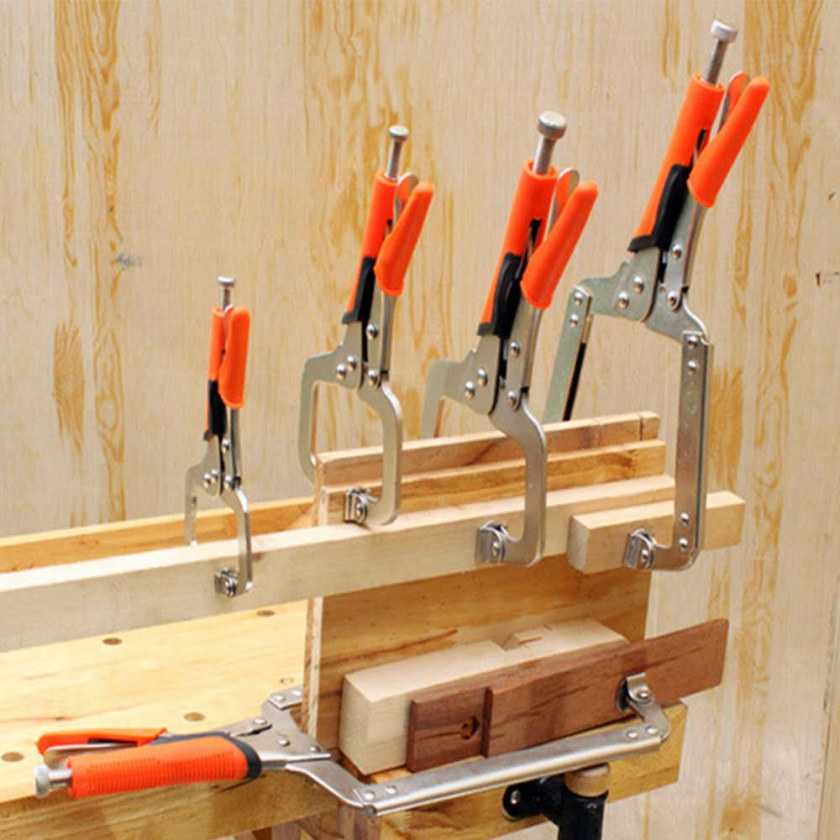

• Кромочная струбцина. Этот вид инструмента предназначен для склеивания или надёжной фиксации кромки изделия при столярных работах, а также их применяют для удобной и безопасной транспортировке листовых материалов.
• G — образная струбцина. Своё название этот инструмент получил из-за внешнего сходства с английской буквой G. Это очень распространённый и популярный вид зажима, имеющий несколько типоразмеров. Наиболее часто применяют инструмент с шириной захвата 100 и 150 мм. Делают такие струбцины из различного материала, чаще всего это стальные и чугунные струбцины.
• Трубная струбцина своими руками. В этом варианте зажимного устройства в качестве основания используется труба, на одном конце которой нарезается резьба и наворачивается неподвижная головка с губкой. По трубе перемещается другая головка, которую можно зафиксировать в нужном месте и с помощью винтового зажима сжать детали между собой. Достоинством трубных зажимов является то, что размеры деталей определяются длиной трубы и можно работать с самыми различными размерами соединяемых деталей. Трубы обычно применяются на 1/2 и 3/4 дюйма в таком случае конструкция получается достаточно мощной и прочной.
• Ленточная струбцина. С помощью такой конструкции удобно склеивать рамки и ящики, производить ремонт мебели, рам и так далее. Отличительная черта этого инструмента — кожаный или капроновый ремень, с помощью которого сжимаются сопряжённые детали. Прижимное усилие получается равномерным и надёжным. Его довольно легко сделать своими руками и он будет незаменим при столярных работах.
• F — образная самодельная струбцина. Главным достоинством этого вида зажимов является глубокий зев, что даёт возможность фиксации детали на довольно большом расстоянии от её кромки. Конструкция состоит из основания с неподвижной губкой, по которому скользит регулируемая головка с губкой.
• Угловая струбцина для сварки своими руками. Этот инструмент является наиболее полезным и востребованным, так как позволяет фиксировать две детали под прямым углом друг к другу. Очень широко применяется как при столярных, так и при слесарных работах.

Различается этот инструмент также и по механизмам зажимов:

• Угловая;
• Винтовая;
• Быстрозажимная;
• Рычажная.

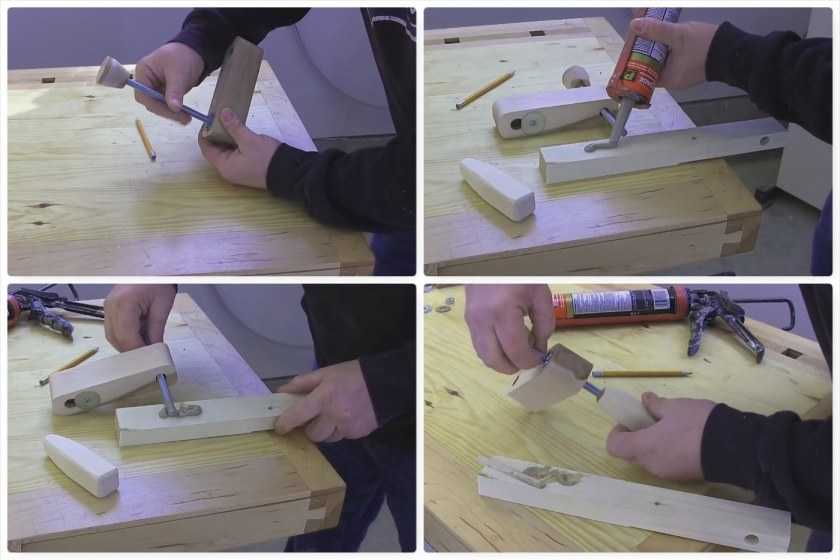

Винтовой прижим

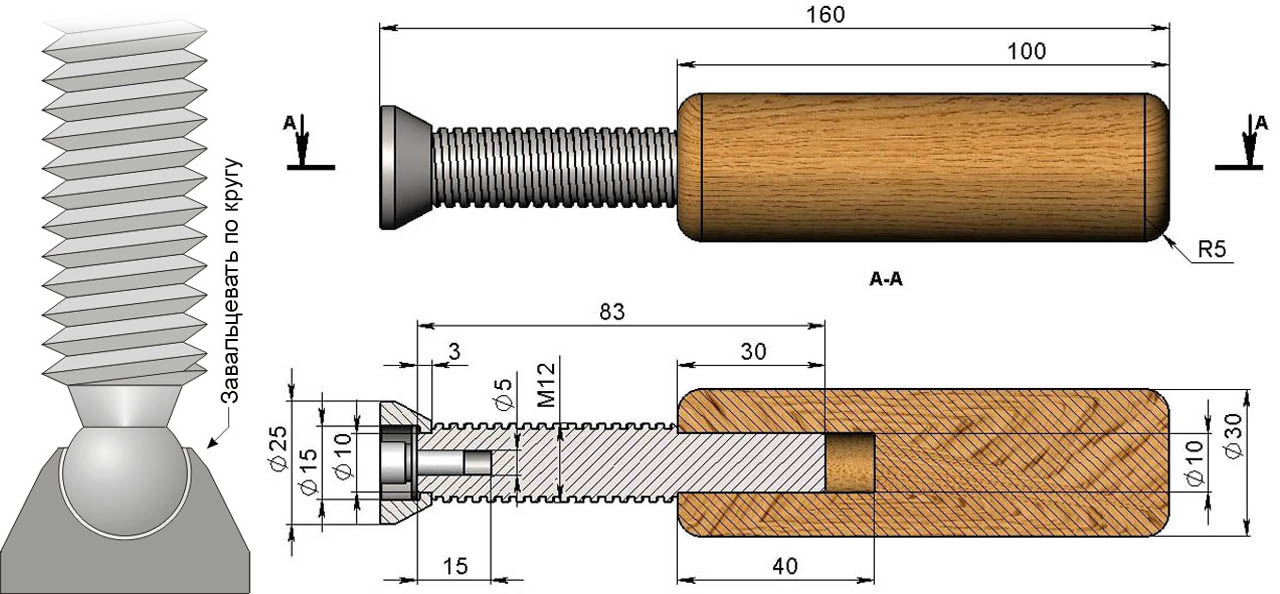

Самое неприятное при пользовании струбциной – если поджимная шайба (пятка) заедает на шарнире и начинает прокручивать деталь. Струбцину тогда приходится снимать, переустанавливать, а мелкая деталюшка может и поломаться.

Во избежание подобной ситуации пятки струбцин фабричного производства сажаются на шаровой упор, слева на рис.:

Конструкции винтовых прижимов струбцин

Сделать его самостоятельно нереально: кроме прецизионной токарки, нужен еще металл, сочетающий в себе высокую прочность и вязкость. Поэтому прижимные узлы самодельных струбцин выполняются чаще всего чашечными под винт с шайбой (чертежи справа там же). Подобная струбцина требует регулярного ухода: пятку прополаскивают в керосине 2-3 раза, пока не перестанет выделяться муть истертого металла. Затем на стык пятки с винтом подпускают 2-3 капли веретенки, часового масла и т.п. жидкой смазки.

О резьбе

Резьбовые пары заводских струбцин, как известно, со специальной резьбой – прямоугольной или трапецеидальной увеличенного шага. Мастеру-любителю, скорее всего, придется использовать кусок резьбового прутка и обычную гайку с метрической катаной резьбой. Чтобы прижим не заедал, нужно, во-первых, гайку пройти вторым метчиком соотв. типоразмера. Если резьба крупнее М12, то последовательно вторым и третьим метчиками. Пруток аналогично проходится плашкой 2-3 раза, пока плашка (лерка) от удара пальцем по водилу воротка не начнет свободно «бегать» по резьбе. Во-вторых, резьбовую пару нужно также регулярно протирать ветошью с керосином и смазывать любой консистентной смазкой для машин и механизмов.

В заключение даем видео обзор различных конструкций поджимных шайб для самодельных струбцин:

Видео: поджимные шайбы для струбцин

***

2012-2020 Вопрос-Ремонт.ру

cope itemtype=”https://schema.org/Article” data-nonce=”e44546e95f”>

(Пока оценок нет)

cope itemtype=”https://schema.org/Organization”>

Угловой вариант

Независимо от типа струбцины, она должна крепко зажимать детали для их соединения или обработки. Угловое столярное приспособление помогает скреплять заготовки из дерева под определенным углом (чаще всего 90°, но бывают и другие). Без этого не обойтись при сборке мебели и рамок.

Для того чтобы смастерить такую струбцину из дерева своими руками, потребуется следующие материалы:

• два деревянных бруска толщиной 25 мм из древесины твердой породы;
• фанера толщиной 12 мм или больше;
• саморезы, шпильки;
• лобзик или ножовка;
• дрель.

Из фанеры вырезают квадратную дощечку со стороной 25 или 30 см. На ней закрепляют два бруска под углом 90 °.

Вначале бруски приклеивают, затем зенкуют, просверливают дрелью отверстия и закручивают саморезы или другие крепежные элементы. От центра брусков проводят перпендикуляры – здесь будут проходить винтовые шпильки.

На расстоянии 20 мм от угловых крепят упорные бруски, выдерживая между ними промежуток. Он должен быть чуть больше ширины деталей, которые предстоит зажимать самодельной струбциной. Шпильки лучше вкрутить сразу, перед фиксацией упоров. Потребуется также вырезать подвижные колодки, которые будут соединены со шпилькой (при ее выкручивании заготовка будет прижиматься к угловому бруску).

Таким же способом делается струбцина из фанеры или листов ДСП. В ней вместо деревянных брусков берут толстый фанерный лист. Есть другие варианты изготовления своими руками струбцин, но принцип их сборки в целом схож.

Текст видео

Самодельный угловой зажим. Самодельный угловой зажим для сварки. Непосредственно сама сварка требует иногда гораздо меньше времени и сил, чем подготовка к ней. Основную долю последней составляет сборка сварной конструкции с фиксацией всех элементов в нужном положении. Эта работа требует особого внимания, поскольку от нее зависит качество готового изделия. Описание

Идеальный зажим для сварочных и монтажных работ в промышленности. Разработан специально для строительства из стальных конструкций, сварочных и столярных работ. К многочисленным сферам применения относятся блокировка, фиксация и выверка абсолютно прямых углов. Открытая рабочая область обеспечивает также свободный доступ к детали при сварочных и монтажных работах, а также фиксацию Т-образных соединений.

Стабильная основа и губки выполнены из высококачественного чугуна, чтобы сильно зажимать детали. Конструкция губок обеспечивает точно прямой угол при зажимании. Винт с трапецеидальной разьбой покрыт медью, что препятствует налипанию брызг при сварке. Самодельный угловой зажим для сварки

Алгоритм рабочих процессов

В основном струбцина зажимает детали под прямым углом. Но можно в конструкции устанавливать наклон по необходимости.

Металлические устройства

Металлические устройства крепко держат заготовку, они устойчивые и более надежные.

Нужно соблюдать порядок действий:

Создают корпусную часть, на производство основания используют сплавы с толщиной в 10 мм. Зажимы делают из уголков, которые приваривают или крепят болтами.
На прижимное устройство подойдет металлический стержень, консоль или скрепленные друг с другом несколько гаек. На кронштейне сверлят отверстия, накручивают резьбу

Фиксируют к основе болтами.
Когда формируют угол, обращают внимание на прижимные скобы. Соединяют только одинаковые по размерам уголки. Надежной конструкцией будет зафиксированная муфта с уголком, установка 2 такого же элемента, прижатого к скобам и скрепленного сваркой.
Правильный монтаж подвижного устройства

С боковых сторон идет крепление направляющих, по ним будет осуществляться передвижение внутреннего основания. Вырезают паз по направлению луча, разделяющего конструкцию с угла на 2 равные части.
Дрелью делают отверстия, шуруповертом закручивают болты с гайками и шайбами.
Метиз выбирают с резьбой на стержне, которая накручена не до головки.

Надежной конструкцией будет зафиксированная муфта с уголком, установка 2 такого же элемента, прижатого к скобам и скрепленного сваркой.
Правильный монтаж подвижного устройства. С боковых сторон идет крепление направляющих, по ним будет осуществляться передвижение внутреннего основания. Вырезают паз по направлению луча, разделяющего конструкцию с угла на 2 равные части.
Дрелью делают отверстия, шуруповертом закручивают болты с гайками и шайбами.
Метиз выбирают с резьбой на стержне, которая накручена не до головки.

Можно на практике испытать эти рекомендации:

• вырезать из металлического листа 3 полосы шириной 45 мм, и длиной равной 110, 260 и 510 (мм.);
• подготовить прямоугольные железные пластинки;
• приварить 1 лист на основание;
• 2 стальной лист сваривают с меньшей стороной;
• соединяют сваркой шайбы;
• прикладывают гайки к подвижной детали.
• ножку стержня устанавливают в параллельном положении;
• сварку первого стального прямоугольника выполняют к наружной стороне;
• передвижную часть фиксируют внутри устройства с торцов;
• шайбы приваривают к стержню.

Обыкновенное устройство создает проблемы с некоторыми видами работ. По причине ограниченного расположения установки, которое может выполнять действия под прямым углом. Устраняют ограничение разъемным болтовым соединением, прижимным регулируемым болтом. С помощью метиза выбирают угол, затем крепят заготовки.

5 простых самодельных струбцин, которые должны быть у каждого мастера

У хорошего мастера струбцин много никогда не бывает. Почему? Да потому что для выполнения конкретных видов работ требуются определенные зажимные устройства. К тому же, они различаются и по размерам: где-то нужна маленькая струбцина, где-то — требуется размером побольше.

Знаю одного мастера, у которого в мастерской хранится более сотни разных струбцин: маленьких, средних и больших. Несмотря на это, он постоянно жалуется, что ему их не хватает… Ну оно и понятно — чем больше разных операций приходится выполнять, тем больше зажимов понадобится.

Если вам вдруг срочно потребовалась какая-то струбцина, которой у вас нет — не торопитесь ехать в магазин: только время и деньги потратите.

Куда проще сделать струбцину своими руками, используя материалы (новые или б/у), которые имеются в наличии. Так делают многие домашние умельцы. Рекомендую и вам поступить подобным образом.

Почему это выгодно? Во-первых, вы уменьшите «залежи» металлолома. Во-вторых, сможете изготовить струбцину требуемой формы и размера (в магазинах необходимую струбцину можно и не найти).

Что касается материалов, то для изготовления самодельных струбцин можно использовать профильные трубы, листовой металл, уголки, запчасти от автомобиля и велосипеда.

Как правило, металл используется для изготовления слесарных струбцин — они должны быть надежные и прочные, и выдерживать большие нагрузки.

Тогда как столярные струбцины изготавливают обычно из дерева твердых пород (дуб, грецкий орех, акация, граб) или фанеры.

Но при необходимости можно и из металла их сделать — например, угловые зажимы, предназначенные для склейки заготовок под углом 90 градусов, обычно делают металлическими, чтобы их можно было использовать и при выполнении слесарных операций.

Самодельные зажимные устройства различаются между собой не только фактическим назначением (например, служат конкретно для слесарных или только для столярных работ) и материалами, из которых они изготовлены, но также и областью применения — на производстве, во время строительства или в домашних условиях.

Например, F-образные и G-образные струбцины считаются универсальными — они позволяют работать с деталями из разных материалов и разных форм, скреплять заготовки между собой или фиксировать их к столу. То есть это одновременно и слесарные, и столярные струбцины.

Помимо этого, существуют также другие модификации, которые можно изготовить своими руками из металла: например, угловые струбцины для сварки (они служат для соединения и жесткой фиксации заготовок под определенным углом — обычно под 90 или 45 градусов) или трубные струбцины — предназначены для работы с большими заготовками (например, можно применять их для склейки деревянных щитов).

Нужно ли делать чертежи? Это дело каждого, но рекомендуем их все-таки делать, поскольку очень сложно держать в голове размеры используемых деталей. Также они могут понадобиться вам, если вы захотите поделиться своим проектом (как сделать струбцину своими руками) с другими людьми.

Различаются самодельные струбцины и по конструктивным особенностям — например, чаще всего в мастерских используются классические струбцины с винтовым зажимом. Но также можно встретить быстрозажимные струбцины, которые удобно использовать при выполнении большого объема работ.

Изготовление угловой струбцины

Угловая струбцина также широко применяется для сварочных работ. Практически любые работы со сваркой подразумевают соединение деталей под определенным углом и удержание их в неподвижном состоянии. Когда сварщик варит, в одной руке у него находится держатель с электродом, а в другой маска, поэтому угловые струбцины значительно упростят работу с изделием. В магазинах цена таких приспособлений может достигать 2 тыс.р. и больше.

Поэтому наилучшим вариантом будет изготовление струбцины из металла своими руками. Это не только сэкономит деньги, но и позволит сделать инструмент любого размера и добавить некоторые изменения в конструкцию. Чертежи угловой струбцины приведены на рисунке.

Для этого необходимы: полоски металла толщиной 8-10 мм. Для фиксации металлических элементов нужно взять уголок 40 на 40 мм или 50 на 50 мм. Крепить уголки между собой можно болтовым соединением или просто сварить, что обеспечит им необходимую жесткость. Для прижимного устройства нужно сварить между собой 3-4 гайки, но наилучшим вариантом будет изготовить кронштейн с резьбовым отверстием толщиной 30-40 мм. Для перемещения зажимного механизма необходимо сделать направляющие. При помощи дрели просверлить отверстие, в него вставить болт и закрутить его гайкой.

Следующая модификация отличается простотой, но готовый инструмент необходимо закрепить на верстаке — для удобства. Струбцина состоит из двух уголков и двух планок из листового металла. Для быстрозажимной конструкции понадобятся два уголка 70 на 70 или 50 на 50, в зависимости от габаритов металла. Если метал крупногабаритный, то уголки желательно взять побольше. Еще понадобятся 2 стальных шпильки, которые будут выполнять роль зажимов, 6 гаек и 2 или более пластины из листового металла.

Далее следует нарезать резьбу или просто просверлить отверстие и приварить гайку, в которую будет вкручиваться шпилька, фиксирующаяся заготовки. На конце шпильки приварить гайки, предварительно сварив их между собой.

Чертежи струбцины из швеллера

Струбцина – это инструмент, необходимый для фиксации и удержания материалов во время строительных или ремонтных работ. Наше руководство поможет вам с легкостью изготовить струбцину, которая будет полезна во многих задачах.

Список материалов:

1. Швеллер: выберите швеллер нужного размера и толщины в соответствии с требуемыми размерами струбцины.
2. Болты, гайки и шайбы: используйте качественные крепежные элементы для обеспечения надежной сборки струбцины.
3. Плоскогубцы или ключи для болтов: понадобятся для затягивания гаек и болтов.

Измерьте и отметьте размеры:

Определите требуемую длину и ширину струбцины на швеллере. Используйте металлический маркер или карандаш для маркировки.

Разрежьте швеллер:

Используя угловую шлифовальную машину с тонким отрезным диском, аккуратно разрежьте швеллер по отмеченным линиям

Обратите внимание на безопасность и носите защитные очки и перчатки во время работы

Подготовьте отверстия:

На каждом из отрезанных швеллеров сделайте отверстия для болтов, которые будут использоваться для сборки струбцины. Расстояние между отверстиями должно быть одинаковым на каждом из швеллеров.

Соберите струбцину:

Поместите два отрезанных швеллера параллельно друг другу, чтобы они создавали внутреннюю пространственную раму струбцины. Пропустите болты через отверстия и закрепите их с помощью гаек и шайб.

Проверьте и отрегулируйте:

Убедитесь, что струбцина собрана ровно и без изгибов. При необходимости отрегулируйте положение швеллеров, чтобы они были параллельны и обеспечивали правильное функционирование струбцины.

Затяните болты:

Используя плоскогубцы или ключи для болтов, затяните гайки на болтах так, чтобы струбцина была надежно закреплена, но при этом давила на материалы с необходимой силой. Убедитесь, что болты затянуты равномерно на всей струбцине.

Для чего используются?

Их применяют в самых разных сферах и видах деятельности.

Для листового металла. Зажим здесь используется в качестве вертикального захвата, применяется такое оборудование преимущественно в складской сфере и на производстве

Для сборки мебели. Этот же столярный инструмент используют для рамок и для дерева в любых его конфигурациях. В основном зажимы используют при склеивании элементов. Для мебельного щита тоже нужна столярная струбцина.

Для искусственного камня. Здесь используют вакуумные струбцины, позволяющие приклеивать борта и пристеночный плинтус, создавать систему антиперелива.

Для дверей. Здесь зажимы используются для установки коробок в проем с возможностью выправки кривых углов.

Для склеивания деталей. Струбцина обеспечивает более плотное и равномерное соединение, в итоге сцепление материалов происходит более эффективно. Торцевые модели позволяют приклеивать декор на фасадные кромки мебели.

Для опалубки. Здесь зажим выступает в роли несущего элемента.

Для полов, для укладки ламината. Зажимной элемент, используемый при подбивке планок, также является струбциной, хоть и похож больше на скобу.

Для дрели. Здесь зажим выступает в качестве внешней оснастки для электрического или ручного инструмента.

Для световых приборов. Лампы на струбцинах широко используются как необходимое дополнение для работы архитекторов и других людей, работающих с чертежами.

Для шпильки. Металлический зажим обеспечивает легкую фиксацию резьбовых изделий к потолочным и другим несущим металлоконструкциям.

Для шины. Здесь зажимы используются для облегчения работы с пилами. Для правильного использования направляющих шин в электрических инструментах рекомендуется выбор F-образных или быстрозажимных моделей.

Для вентиляции. Этот тип лучевых зажимов изготавливается из металла. Используется при прокладке различных инженерных коммуникаций, помогает зафиксировать крепежные элементы на несущих конструкциях без высверливания отверстий или сварки.

Предлагаем ознакомиться Установка дверей своими руками с нуля. Пошаговый мастер класс.

Для натяжных потолков. Здесь используются клещеобразные крабы-зажимы из пластика размером 100, 150, 200 мм. С помощью такой струбцины полотно вывешивают по углам комнаты перед нагревом, обычно хватает 6 изделий на помещение.

Этим сферы применения струбцин не исчерпываются. Умельцы даже используют их для фиксации листовых материалов и габаритных грузов на багажнике машины. В любом случае, без этого в домашней мастерской не обойтись.

Струбцина из профильной трубы

Струбцина — это инструмент, который широко используется в деревообработке, металлообработке, строительстве и других областях. Она предназначена для фиксации предметов, обеспечивая надежное и удобное крепление во время работы.

Список материалов:

1. Профильная труба (желательно квадратного или прямоугольного сечения) — длина зависит от вашего предпочтения и потребностей
2. Две стальные полоски (толщина примерно 3-4 мм) — для изготовления губок струбцины
3. Винты, гайки и шайбы — для крепления губок к профильной трубе
4. Рукоятки или рукоятки для струбцины — можно использовать готовые или изготовить свои из дерева или пластика
5. Инструменты для резки и сварки, если необходимо

Определите размеры и длину струбцины в соответствии с вашими потребностями. Помните, что она должна быть достаточно прочной и жесткой для надежного крепления предметов. Используя инструменты для резки, отрежьте профильную трубу нужной длины. Если требуется, выровняйте и откорректируйте концы трубы, чтобы они были ровными и параллельными друг другу. Подготовьте губки струбцины. Отрежьте две полоски из стали такой же длины, что и профильная труба. Изогните их в форму полукруга, чтобы они могли хорошо обхватить предметы. При необходимости используйте инструменты для изгиба металла.

С помощью сварки или винтового соединения, крепко закрепите губки к концам профильной трубы. Убедитесь, что они надежно закреплены и не двигаются. Прикрепите рукоятки или рукоятки для струбцины к середине профильной трубы. Если вы используете готовые рукоятки, убедитесь, что они крепятся надежно и не будут соскальзывать. Проверьте работоспособность своей самодельной струбцины. Убедитесь, что губки плотно сжимаются и не двигаются при нагрузке.

Работа с профильной трубой имеет свои особенности и требует определенных знаний и навыков. Вот несколько основных особенностей, которые следует учитывать:

Профильная труба может быть изготовлена из различных материалов, таких как сталь, алюминий, нержавеющая сталь и т. д. При выборе материала учитывайте требования вашего проекта, включая прочность, устойчивость к коррозии и вес.
Профильная труба может иметь различные формы и размеры, такие как круглое, квадратное, прямоугольное сечение и другие. Выберите трубу с соответствующей формой и размером, которые соответствуют вашим потребностям и требованиям проекта.
Для обрезки профильной трубы можно использовать различные инструменты, такие как труборезы, угловые шлифовальные машины или пилы для металла

Обратите внимание на безопасность при резке и используйте соответствующие инструменты и защитные средства.
Соединение профильных труб может быть осуществлено разными способами, включая сварку, болтовое соединение или использование специальных фитингов. Выберите подходящий метод соединения, учитывая требования к прочности и удобству монтажа.

Что такое угловая струбцина?

В большинстве случаев при изготовлении основной части конструкции применяется дюралюминий. Именно поэтому она характеризуется высокой прочностью. Удобство в эксплуатации обеспечивается за счет наличия специальных крепежных элементов. Среди особенностей угловой струбцины отметим следующие моменты:

1. В большинстве случаев инструмент используется для деталей типа рамы, а также различных уголков и подобных конструкций.
2. Часто встречается ситуация, когда при сборке мебели проводится фиксация отдельных элементов. Это требуется при применении клея и проведении других подобных работ.

Угловая струбцина приобретается слесарям и верстальщиками. При этом подобная оснастка пригодится также при работе в частной мастерской. Конструктивными элементами можно назвать следующее:

1. Зажим в двумя элементами, выступающими в качестве упора.
2. Блок, который характеризуется повышенной подвижностью.
3. Рычажный механизм, за счет которого обеспечивается передача высокого усилия.
4. Винт, который применяется для зажима подвижной части в требуемом положении.
5. Бегунки для приспособления, предназначенный для более слабого зажима заготовки.

Зная основные элементы угловой струбцины можно изготовить ее самостоятельно. При этом могут применяться самые различные материалы, чаще всего металл, характеризующийся повышенной устойчивостью к воздействию повышенной влажности.

Столярные клещи

Деревянные временные задимы используются в столярном деле так же широко, как стальные в слесарно-сварочном. В силу особенностей основного конструкционного материала столярные струбцины выполняются почти исключительно C-образными (струбцины-клещи).

Самое мощное из столярных зажимных устройств – струбцина-крокодил, поз. 1 на рис.:

Разновидности столярных струбцин

Губки из дуба, вяза, бука, граба, ореха. Резьбовые пары – от М12. Зажимать детали «крокодилом» дело хлопотное, поэтому вместо него нередко пользуются шарнирной винтовой C-струбциной, поз. 2. Ее «челюсти» можно переклеить из фанеры, и только накладки («губы») наклеить из прочного дерева. Вместо фасонной гайки возможно использовать обычную шестигранную, запрессовав ее в рукоять в тисках; в таком случае рукоятку нужно делать из клена, бука или вяза; дуб при запрессовывании может расколоться.

Струбцины-крокодилы используются для надежной фиксации достаточно больших и тяжелых деталей. При склеивании сильного прижима не нужно, зато струбцин нужно много, не менее 3-4 на 1 пог. м клеевого шва. Поэтому столярные струбцины для склеивания делаются чаще всего фанерными. Каждая «челюсть» переклеивается из 3-х или иного нечетного количества слоев. В одной из «челюстей» с выступом будет средний слой, а в противоположной – два крайних; таким образом, и при помощи стальной шпильки, образуется шарнир. Прижим – пружинный (поз. 3 на рис.), и из подручных эластичных материалов, поз. 4.

Выпиливать и подгонять заготовки фанерных струбцин-крокодилов дело трудоемкое, но в распоряжении современного умельца оказывается отличный заменитель – обрезки ПВХ труб большого диаметра. Разрезное кольцо из трубы, пара деревянных палочек, столько же обрезков садового шланга, и струбцина для прижима при склеивании готова, поз. 5. Дешево и сердито. Еще о струбцинах из дерева см. ролики:

Видео: струбцины из дерева своими руками

Ко второму советуем перейти на YouTube и почитать комментарии, там есть советы по делу.

Собираем самодельную струбцину своими руками

Зажимной инструмент — это незаменимый инструмент для сварщика, слесаря, столяра и других специалистов, которым необходимо сваривать, крепить, паять и т.д. Рынок слесарных инструментов предлагает широкий ассортимент продукции, способный удовлетворить даже самых требовательных покупателей. При этом цены на них вполне приемлемы. Однако размеры и конфигурации моделей, с которыми вам придется работать, могут сильно отличаться. Маловероятно, что вы купите один зажим для всех ситуаций. Вам понадобится как минимум десяток разных размеров: маленький, средний и т.д. и т.п. Вы же не хотите каждый раз покупать дорогие инструменты для работы, которую вы делаете только один раз? В итоге это обойдется вам в кругленькую сумму! Тогда имеет смысл сделать их практически бесплатно из переработанных материалов: металлолома, винтов, шайб и гаек.

Как будет выглядеть самодельное основание для струбцин, сделанное своими руками? Вот несколько вариантов.

№1 Самый простой вариант

Струбцина состоит из двух толстых стальных пластин с просверленными в них отверстиями для винтов. Конструкция крепится на гайках в каждом случае. Она может использоваться для зажима двух заготовок, например, для сварки или точечной сварки, или для других целей.

№2 G-образная струбцина

Для такого «фитинга» нужно каким-либо подходящим способом (лучше всего газовым или плазменным резаком) вырезать «металлическую деталь» С-образной формы, прикрепить длинный болт с пяткой (последний должен быть поворотным) и отверстие под отвертку или дюбель.

Быстрозажимная струбцина из дерева

Самодельные струбцины из дерева могут быть выполнены в различных вариантах. Ниже рассмотрим несколько наиболее практичных столярных вариантов.

Читать также: Прибор для проверки генератора автомобиля

Вариант 1

Простейшую струбцину из деревянных элементов, которая применяется для столярных работ можно изготовить, используя такие материалы:

1. Деревянные бруски (2 шт.) из нетвердых, но прочных пород дерева, например, сосны. Из-за твердой древесины могут оставаться отпечатки на изделии при сильных фиксациях.
2. Мебельная гайка, на которой имеется фиксатор для дерева.
3. Четыре стальных шпилек. Они должны быть выполнены из дорогих закаленных марок стали.
4. Гайка- барашек (4 шт.) . Их резьба должна соответствовать резьбе шпилек.
5. Четыре упорных шайбы.

Брусок выпиливается в виде рабочих клещей. В которых необходимо параллельным образом высверлить нужное количество отверстий под каждую шпильку, предусмотрев небольшой люфт. Каждая шпилька вкручивается в мебельную гайку, и контрится. Плотного схождения можно достичь за счет барашков или обычных гаек с рожковыми ключами (для получения прочного захвата).

Примечательно, что при изготовлении двух одинаковых комплектов струбцин можно существенно расширить сферу их использования. В таких случаях можно работать с инструментом, в качестве столярных тисков.

Вариант 2

Чтобы обеспечить оперативную фиксацию небольшим деталям, можно использовать струбцину, которая похожа на штангенциркуль.

Для изготовления приспособления потребуются бруски и тонкая фанера. Также понадобиться предусмотреть наличие червячной системы, в качестве которой потребуется использование мебельных гаек и шпильки-воротока. На одной стороне направляющих реек осуществляется прочное крепление неподвижного упора. На самих рейках необходимо вырезать несколько углублений, фиксирующих подвижный механизм.

При передвижении кронштейна на нужное значение, для фиксации детали нужно сделать несколько оборотов воротком. Если же отпустить упорный механизм, то каретку можно легко переместить, освободив деталь.

Вариант 3

Поворотный конец должен иметь рычаг, на котором присутствует эксцентрик. При повороте его на определенные углы происходит автоматическая фиксация. Общую высоту можно отрегулировать шпильками, которые закреплены на устройстве. Повернув его не определенный угол – получаем автоматический быстрый зажим.

Чтобы выполнить массовое фрезерование требуется закрепление двух таких струбцин на передвижных шаблонах. Такие виды быстрозажимной струбцины следует изготавливать индивидуальным образом с расчетом под каждую матрицу, или посредством переставления на новые подложки при выпиливании очередных форм.
