Как сделать двухскатную крышу: пошаговая инструкция с фото
Работа включает несколько этапов:
- подготовку;
- установку стропильной системы;
- укладку гидро-, тепло- и пароизоляции;
- монтаж кровельного материала.
Пиломатериалы должны быть хорошо высушенными. Их хранят в штабелях под навесом или накрывают в непогоду пленкой, брезентом.
Подготовка
Если стены сложены из штучных материалов — блоков, кирпича, — рекомендуется устроить армированный пояс по периметру здания из железобетона. Это позволит собрать конструкцию воедино и выровнять поверхность под укладку мауэрлата.
На этом же этапе в свежий раствор замуровывают шпильки сечением 10 мм из оцинкованной стали. Начинать нужно от углов, шаг закладки — 60 см. Впоследствии на них будет насаживаться мауэрлат и закрепляться гайками.
Для исключения контакта древесины с бетоном устраивается гидроизоляция — поверхность армопояса промазывается горячим битумом и накрывается 2 слоями рубероида.
Укладка мауэрлата
В брусе просверливаются отверстия в тех местах, где из стен выступают шпильки. Мауэрлат укладывается на поверхность стены ближе к ее внутренней стороне, чтобы избежать сноса во время сильного ветра.
Брусья нужно выровнять по горизонтали. Можно вставить прокладки или стесать выступающие части.
Допускается укладывать мауэрлат не целиком на стену, а отдельными сегментами непосредственно под стропила. При кирпичных или бетонных стенах дополнительно используется крепление металлическими накладками, деревянными пробками и скобами, изогнутой арматурой.
По длине брус стыкуется косым или прямым замком. Угловые соединения запиливаются «в лапу» и крепятся к стене анкерами (шпильками).
Установка конькового бруса
В высших точках кровли укладывается прогон, который крепится к стойкам и лежню металлическими уголками и накладками. Шаг стоек 3-5 м.
Можно изменить последовательность и начать с установки стропил по торцам здания, но тогда придется крепить каждую пару балок раскосами или досками. В случае, когда имеется готовый прогон, сборка проходит быстрее и качественнее.
Монтаж конькового бруса

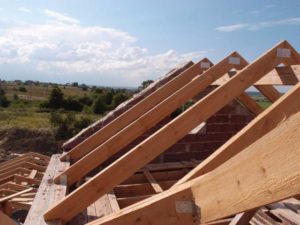

Монтаж стропил
Заготовку стропил лучше проводить по шаблону. В нижней части вырезается паз для опирания на мауэрлат. Глубина запила — не более 1/3 ширины доски.
2 вида крепления стропил к мауэрлату
Если для стропил пиломатериалы придется сращивать, используется соединение внахлест или с накладками. Рекомендуется делать стык на расстоянии не менее 1 м от точек опор, желательно примерно на 1/3 длины стропила. В центре соединять доски нельзя, поскольку в середине действует максимальный изгибающий момент, и балка может прогнуться в самом ослабленном месте.
Сборка стропил начинается от фронтонов. Сначала выставляются первые и последние фрагменты, затем натягивается шнур и производится разметка. Шпильки не должны попадать в места опирания, чтобы не создавать проблем с врубкой. Читайте подробно про крепление стропил к мауэрлату в отдельной статье.
Крепятся стропила с соседними элементами с помощью упоров, подкосов и стяжек
Важно прочно зафиксировать систему в пространстве
Крепление обрешетки
Основа для укладки кровельного покрытия изготавливается из досок, реек, плит ОСП или влагостойкой фанеры. Выбор материала зависит от вида покрытия:
- для металлочерепицы — доска с шагом 35-45 см, равным длине поперечной волны;
- гибкая черепица, ондулин, рулонная кровля — сплошной настил;
- асбестоцементный шифер — обрешетка с шагом 450-750 в зависимости от угла наклона.
Доски или рейки укладываются перпендикулярно стропилам. В каждом месте крепления прикручиваются двумя саморезами. Обрешетка дополнительно придает стропильной системе жесткость и устойчивость.
Виды стропильных систем
Существует два варианта конструкции стропильных систем:
- с висячими стропилами;
- наслонная стропильная система.
Принципиальным различием этих вариантов является точка опоры стропильных ног. Первый вариант предусматривает и соединение их в верхней точке, когда прогон (конёк) опирается на них. Второй вариант обеспечивает более прочный прогон, обладающий несущими функциями, а стропила полностью закреплены на мауэрлате и на коньковом брусе.
Оба варианта активно используются. На практике они мало отличаются друг от друга, поскольку особенности реализации того или иного типа напрямую зависят от размеров здания и конструкции несущих стен. Строительство домов средней величины вынуждает использовать конструкции, имеющие большее сходство с наслонным типом, обеспечивающим большую прочность и жесткость системы. Рассмотрим оба варианта подробнее:

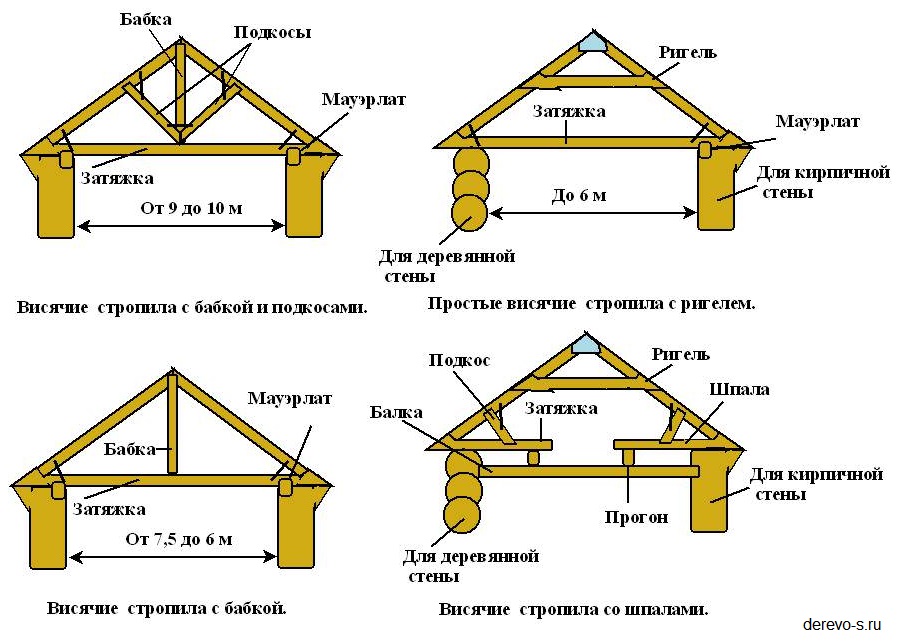

Система с висячими стропилами
Традиционный вариант использования висячих стропил — небольшие дома, с максимальным расстоянием между опорами до 6 м. Это объясняется появлением дополнительной нагрузки — помимо веса кровли и воздействия атмосферных факторов стропила получают самонесущие свойства. При увеличении размеров дома нагрузка становится чрезмерной и требует усиления конструкции.
Особенностью висячих стропильных систем является распирающее усилие, прикладываемое к мауэрлату. Для компенсации этого давления и защиты стен от деформации и последующего разрушения обязательно используются затяжки, расположенные в нижней части стропильных ног. При строительстве нередко прибегают к изготовлению т.н. стропильных ферм, имеющих форму равнобедренного треугольника. Они делаются на земле или собираются непосредственно на верхней части дома и устанавливаются на в виде готовой конструкции. Такой способ несколько ускоряет процесс создания крыши, так как используются однотипные элементы, что позволяет повторять одни и те же операции несколько раз и получать нужное количество элементов.
Наслонная стропильная система
Строительство домов средних и крупных размеров требует создания прочной и жесткой стропильной системы. Вес кровли, снеговые и ветровые нагрузки вынуждают использовать наслонный тип системы. Он отличается, прежде всего, техникой монтажа. Сначала устанавливаются опорные элементы — мауэрлат, лежень, стойки и прогон. Они обладают высокой несущей способностью и предназначены для принятия значительных нагрузок, поэтому изготавливаются из бруса. Стропильные ноги устанавливаются с опорой на мауэрлат снизу и на прогон в верхней части, при большой длине они усиливаются подкосами.
Специалисты отмечают большую надёжность наслонной стропильной системы. При сборке нет готовых частей конструкции, поэтому все работы производятся непосредственно на верху здания. Отсутствует необходимость поднимать тяжелые готовые элементы, наверх подается лишь материал. Каждая планка устанавливается отдельно, что позволяет обеспечить точность и плотность присоединения, избежать некачественного монтажа или ошибок. В сравнении с конструкциями с висячими стропилами, наслонные стропильные системы значительно выигрывают в прочности и позволяют получить более качественную и долговечную опорную конструкцию. В регионах с большими количествами осадков, снежными зимами, сильными порывистыми ветрами, наслонная стропильная система для двускатной крыши намного предпочтительнее и надежнее.
Как выбрать оптимальную конструкцию стропил двускатной крыши
Основной критерий выбора — размер и назначение постройки. Небольшие дома, не имеющие большой площади кровельного покрытия, способны обходиться более легкими опорными конструкциями. Постройки средней величины, крупные строения должны иметь прочную и мощную стропильную систему, способную противостоять давлению снега, ветра, выдерживать вес кровли. Для того, чтобы решить, как правильно сделать крышу, надо выяснить климатические особенности в регионе, количество выпадающих осадков, возможность и частоту сильных ветров, обильных снегопадов и т.д. Эти данные участвуют в расчете, они имеются в таблицах СНиП или в справочной литературе.
При этом, не следует слишком усердствовать и строить чрезмерно мощную стропильную систему для небольшого домика. Необходимо помнить, что мощность — это дополнительный материал, а следовательно — возрастание веса конструкции. Оптимальный выбор позволит получить достаточно прочную и лёгкую систему, не перегружающую фундамент и стены, но полностью обеспечивающую защиту от внешних атмосферных проявлений.
Как проводится расчет стропильной системы
Чтобы правильно определить параметры элементов, входящих в состав стропильной конструкции двухскатной крыши, необходимо понять, каким нагрузкам придется противостоять. Обычно выделяют три вида факторов, требующих обязательного учета – это постоянное, переменное и особое воздействие на стропильную систему.
Определение постоянных нагрузок
Речь идет о нагрузках, оказывающих постоянное воздействие на кровельный каркас – это вес кровли, гидроизоляционного материала, обрешетки, утеплителя, пароизоляции и прочих элементов системы. Для всех этих факторов характерно постоянство и непрерывность воздействия благодаря их фиксированному весу. Точное определение длины стропилин подразумевает проведение расчета массы кровельного пирога. Для получения конечного результата необходимо по очереди вычислить, сколько весит 1 м2 каждого слоя.
Для примера можно взять определение массы кровли, где в качестве финишного покрытия используется ондулин. Каждое из значений можно взять приблизительно, так как требований по ювелирной точности в данном случае нет. В состав кровельного пирога входит ондулин, гидроизоляция (чаще всего речь идет о полимерно-битумных составах), утеплитель (в этом случае – базальтовая вата) и обрешетка, сделанная из досок толщиной 25 мм.
Вес отдельно 1 м2 каждого слоя:
- кровельный материал – 3,5 кг;
- гидроизоляция – 5 кг;
- утеплитель – 10 кг;
- обрешетка – 14 кг.
Суммировав все эти показатели, получают общее значение: 3.5 + 5 + 10 + 14 = 32,5. Для того чтобы гарантировать прочность конструкции, к полученной сумме рекомендуется добавить 10%. Согласно рекомендациям профессиональных мастеров, при выборе материалов для кровельного пирога желательно не превышать уровень общей нагрузки в 50 кг/м2.
Расчет переменных нагрузок
Под переменными понимается сезонный тип нагрузок на крышу. Яркий пример – выпадение снега зимой, когда скапливающиеся на кровельной поверхности массы создают на нее дополнительную нагрузку. Для ее расчета существуют специальные карты с указанием средней массы выпадения снега для каждого региона страны. Весной, после повышения температуры, наблюдается снижение давления. К числу переменных относят и ветровую нагрузку, так как для этого погодного явления также характерна нестабильность воздействия. Для ее определения используется специальная формула с поправочными коэффициентами каждого из регионов.
Угол наклона
Расчет подходящего угла наклона двухскатной крыши во многом зависит от того, какой кровельный материал используется: у каждого из них имеются свои эксплуатационные характеристики. При использовании мягкого покрытия наклон скатов должен находиться в пределах 5-20 градусов. Более жесткое покрытие из шифера, металлочерепицы или профнастила желательно укладывать под углом 20-45 градусов.
Еще один важный фактор при определении степени крутизны скатов – климатические особенности региона. К примеру, если в местности, где постоянно дует сильный ветер соорудить кровлю большой высоты, в случае урагана ее может попросту сорвать. А вот если речь идет об обильных дождях и снегопадах, то чем круче скаты, тем быстрее с них будет сходить влага. Наиболее удобным во всех отношениях считается классический угол 45 градусов.
Шаг и длина стропилин
Стропильные ноги на двускатных крышах обычно размещаются на расстоянии 60-100 см друг от друга. На это влияют характеристики кровельного материала и общая масса конструкции крыши. Далее для определения количества стропилин производят деление размера ската на промежуток между стропильными парами, добавляя к полученному результату единицу. Для расчета длины стропил для крыши существуют специальные онлайн-калькуляторы. Также это можно сделать вручную, применив теорему Пифагора: искомый элемент в таком случае выступает гипотенузой прямоугольного треугольника. Ее длина определяется соотношением между катетом и косинусом противоположного угла.
Сечение стропил
Для возможности адекватного расчета этого параметра и определялась совокупная нагрузка на стропильную конструкцию. По мере ее возрастания сечение стропилин приходится брать больше. Толщина бруса в какой-то мере зависит от шага и длины стропильной ноги. Специально для этого разработаны таблицы, дающие возможность провести быстрый расчет сечения, ориентируясь на длину и шаг монтажа. В учет необходимо взять материал изготовления (разные породы дерева имеют разную прочность) и тип используемых элементов (уровень сопротивления нагрузкам у бревна, бруса и клееного бруса различается).
Информация по назначению калькулятора
Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла
наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала
для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как
керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.
Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и
воздействия».
Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными
скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с
точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их
пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются
фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с
помощью небольших фронтонных окон.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация.
.
Далее представлен полный список выполняемых расчетов с кратким описанием каждого
пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

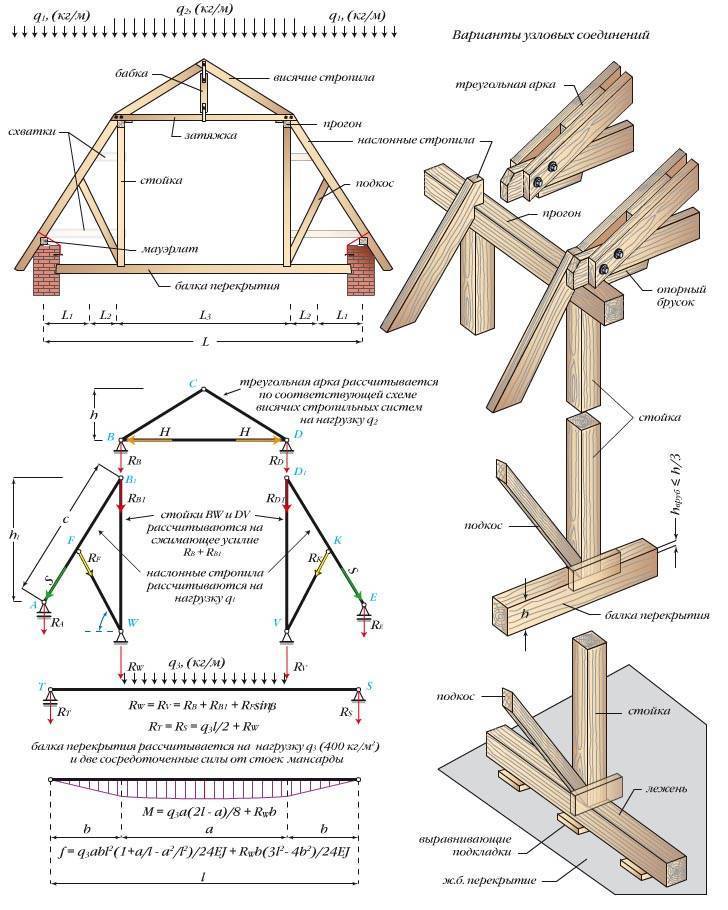

Конструкция, разновидности
Устройство стропильной системы достаточно сложно.
Основные элементы конструкции стропильной системыИсточник build-effect.ru
Рассмотрим узлы системы внимательнее:
- Мауэрлат. Это горизонтальный брус, уложенный на верхнюю кромку стен по всему периметру дома. Принимает на себя нагрузку от стропил, распределяет и передаёт её стенам и фундаменту.
- Лежень. Горизонтальный брус, уложенный по продольной оси крыши. Иногда укладывают два лежня, если этого требует ширина крыши.
- Стойки. Вертикальные брусья, расположенные на торцах лежня. Высота стоек определяет угол наклона скатов.
- Коньковый прогон. Горизонтальная доска, установленная на ребро и прикреплённая к верхним концам стоек. На неё опираются стропильные ноги.
- Стропильные ноги. Наклонные доски, установленные на ребро. В нижней части они опираются на мауэрлат, в верхней крепятся к коньковому прогону, или просто соединяются попарно.
- Прогон. Горизонтальный брус, закреплённый на концах стоек. Используется на крышах с двумя лежнями, разделяя всю конструкцию на два яруса.
- Ригель. Горизонтальные планки, уложенные перпендикулярно прогонам и соединяющие стропильные ноги.
Ряд ригелей, установленных на стропильных ногахИсточник remontnik.ru
- Подкосы. Это наклонные планки, скрепляющие элементы конструкции и обеспечивающие их неподвижность.
- Обрешётка. Это несколько рядов горизонтальных планок, связывающих стропильные ноги между собой и служащих непосредственной опорой для кровли. Может представлять собой сплошной настил из досок. Иногда поверх редкой обрешётки укладывают промежуточный слой листовых материалов (ОСБ, ДСП или фанеру), обеспечивающих герметичность подкровельного пространства.
Кроме этого, важным элементом системы является карнизный свес. Это продолжение нижней части стропильных ног, выходящее за пределы мауэрлата и нависающие над плоскостью стен. Благодаря свесу, дождевая или талая вода стекает по водостокам на землю, не попадая на стены или фундамент. Это позволяет сохранить несущие конструкции и увеличивает срок службы постройки. При этом, сами стропила опираются на мауэрлат и там же заканчиваются. Продолжением являются отдельные элементы – кобылки, которые прикрепляются встык к стропилам и не испытывают нагрузок, приходящихся на основную часть системы.
Установленные кобылкиИсточник ytimg.com
Перечислены основные элементы стропильной системы, но порядок их соединения и размещения может быть разным. В зависимости от способа сборки возникают разные виды стропильных систем:
- Наслонные. Стропила опираются снизу на мауэрлат, а сверху крепятся к коньковому прогону.
- Висячие. Снизу стропила установлены на мауэрлат. А сверху соединены с противоположными ногами с другого ската. Как правило, такова конструкция кровли скатных крыш небольших одноэтажных домов каркасного типа, или построек из лёгкого пенобетона.
- Шпренгельные системы. Они состоят из цепочки отдельных ферм, собранных на земле и в готовом виде установленных на крыше. Такой метод позволяет уменьшить опасность от работ на высоте, обеспечивает лучшее качество и точность сборки.
Выбор той или иной конструкции не является капризом владельца дома. Тип крыши закладывается в проекте строительства по результатам расчётов, учёта возможных нагрузок и климатических условий региона.
Наслонные стропилаИсточник стд-спб.рф
Ошибки при строительстве крыши своими руками
Перед тем, как сделать двухскатную крышу, ознакомитесь с наиболее часто встречающимися ошибками при строительстве.
Фатальные ошибки:
- Недостаточное сечение стропил, они должны быть рассчитаны исходя из снеговых нагрузок.
- Неправильно выбранная конструкция кровли, или недостаточная несущая способность стен здания.
- Неверно выбранный крепеж. Нельзя использовать саморезы, кроме конструкций по дереву, потому при переменных нагрузках имеют свойство ломаться.
Ошибки, которые не угрожают жизни людей, но из-за которых могут возникать подтекания, возникать гниль, плесень, грибок:
- Недостаточное утеплении перекрытия;
- Неправильный монтаж кровельного покрытия;
Правила расчета стропильной системы
Стропильная система — это критически важная часть любого здания, которая поддерживает кровлю и препятствует ее обрушению. Корректный расчет этой системы включает в себя ряд важных этапов.
Определение нагрузок
Первым шагом в расчете стропильной системы является определение нагрузок на нее. Существуют два основных типа нагрузок: постоянные и временные. Постоянные нагрузки обычно включают в себя вес самой кровли, стропил и прочих стационарных объектов. Временные нагрузки могут включать в себя вес снега, ветровую нагрузку, а также дополнительные нагрузки при ремонте или реконструкции крыши.
Выбор материалов
Выбор материала для стропил важен, так как от него зависит величина поддерживаемых нагрузок и срок службы всей системы. Обычно используются деревянные стропила, однако в некоторых случаях можно использовать и металлические. При выборе материала следует учесть его стоимость, прочность, устойчивость к воздействию внешней среды, и, в случае дерева, его сорт и качество обработки.
| Материал | Преимущества | Недостатки |
|---|---|---|
| Дерево | Доступность, легкость в обработке, экологическая безопасность | Подверженность влаге и плесени, возможность гниения, требуется регулярная обработка |
| Металл (например, сталь) | Прочность, долговечность, устойчивость к влаге и гниению | Высокая стоимость, тяжесть, требуется специальное оборудование для обработки и установки |
| Ламинированная древесина | Высокая прочность, устойчивость к изгибу, однородность материала | Высокая стоимость, сложность в обработке |
| Древесно-полимерный композит (ДПК) | Устойчивость к влажности и гниению, легкость в обработке, не требует дополнительной обработки | Высокая стоимость, может менять размер при изменении температуры |
Расчет пролетов
Расчет пролетов включает определение расстояния между отдельными стропилами. Величина пролета зависит от типа материала стропил, выбранного в предыдущем пункте, и от величины нагрузок, рассчитанных в первом пункте. Чем больше пролет, тем меньше стропил потребуется, но при этом каждое из них будет испытывать большую нагрузку.
Расчет сечения стропил
Расчет сечения стропил осуществляется на основе определенных в предыдущих пунктах нагрузок и пролетов. От этого параметра зависит прочность и устойчивость стропил к изгибу и скручиванию
Важно, чтобы выбранное сечение обеспечивало надежность и долговечность стропильной системы
Разработка конструктивного решения
На основании полученных расчетов разрабатывается конструктивное решение стропильной системы. Это включает в себя определение формы и конфигурации стропил, выбор метода их соединения, размещение подпорок и других элементов
При этом важно учесть особенности здания, требования к кровле и нормативные требования по безопасности
Проверка расчетов
Последним этапом является проверка расчетов. Это включает в себя повторный расчет всех параметров с учетом выбранного конструктивного решения, проверку соответствия расчетов нормативам и требованиям безопасности
Важно, чтобы на этом этапе были выявлены и устранены все возможные ошибки и неточности

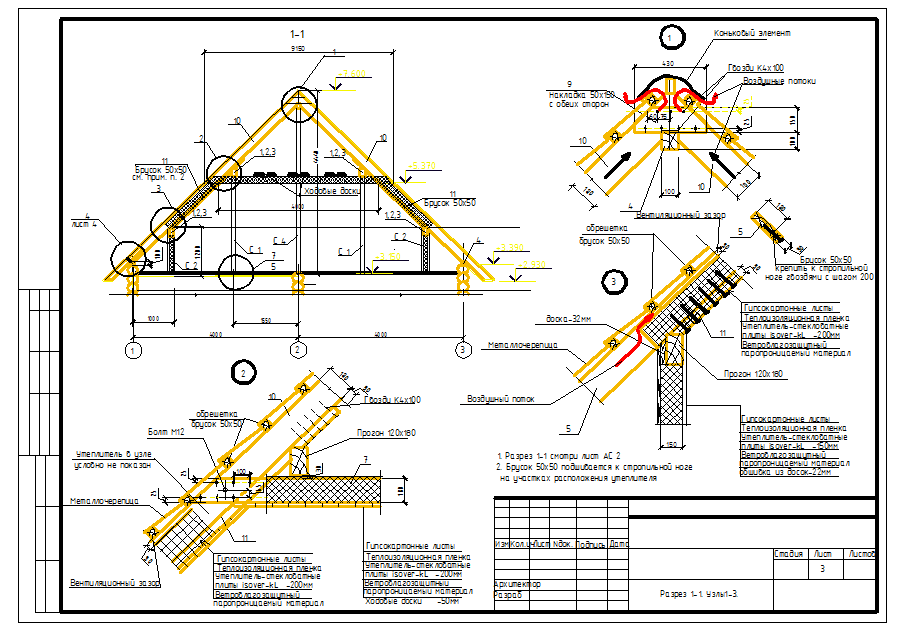

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли
Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…
Стропильная система двухскатной крыши ‒ Мауэрлат
Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:
Схема крепления мауэрлата к стене
- Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
- При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
- Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.
Стропильная система двухскатной крыши ‒ Стропила
После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:
- 3 м – 40 на 150 мм;
- 4 м – 50 на 150 мм;
- 5 м – 50 на 175 мм;
- 6 м – 50 на 200 мм.
Таблица средних значений стропильных ног
Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.
Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:
- С зарубкой;
- без нее.

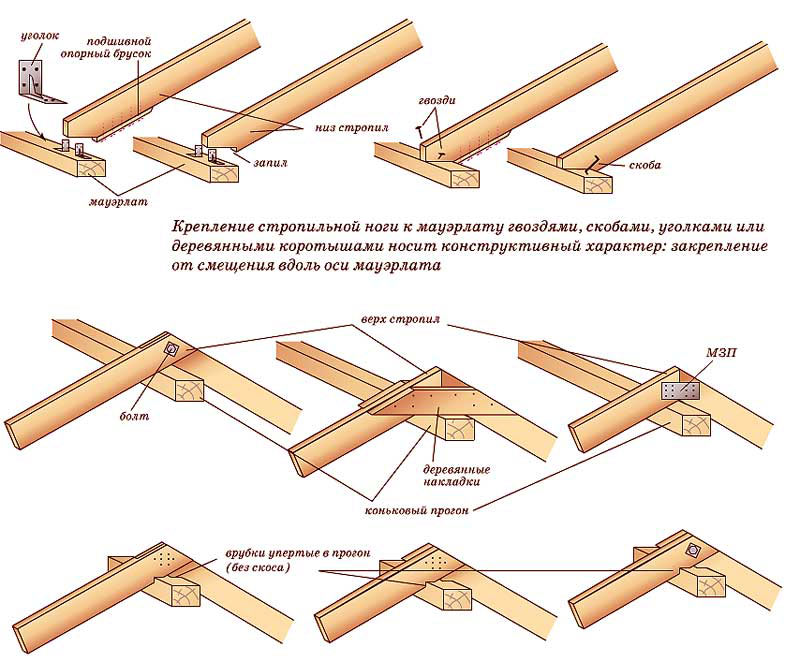

Крепление стропильных ног к мауэрлату с зарубкой и без
В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.
Схема крепления стропил при помощи проволоки и на скобы
Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:
- На скобы (для деревянных построек);
- При помощи скрутки из проволоки (для каменных стен дома).
Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.
Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы
Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.
