Как правильно рассчитать нагрузки на стропильную систему
На стропильную систему оказывается два типа нагрузок: постоянные и временные.
Постоянные включают в себя вес обрешетки, утеплителя, изоляционных материалов, кровельного покрытия.
К временным нагрузкам относятся вес снежного слоя, находящихся на кровле людей, оборудования.
Технология возведения кровли в соответствии со СНиП принимает за среднюю величину показатель 180 кг на квадратный метр. Но в случае образования снегового мешка на одном из участков цифра увеличивается до 400 кг на один квадратный метр. Нагрузку снегового слоя можно не учитывать лишь в случае наклона скатов больше 60 градусов.
Интенсивность ветровых нагрузок также следует брать в расчет, но они значительно меньше, чем нагрузка слоя снега. Средний показатель может быть в пределах 35 кг на квадратный метр. Ветровую нагрузку можно игнорировать, если величина угла наклона скатов не превосходит 30 градусов.
На стропила может оказываться также дополнительная нагрузка. В качестве таковой выступают крепящиеся к стропилам подвесные конструкции, водонагревательные баки, закрепленные в чердачном помещении вентиляционные камеры.
При проектировании системы стропил необходимо сделать два расчета.
Первый – это оценка степени прочности конструкции. Она необходима для уверенности в том, что конструкция выдержит оказываемое на нее давление.
Второй расчет делается для оценки степени деформации элементов конструкции. К примеру, прогиб стропил кровель мансардного типа должен быть меньше 1/250 его длины.
Для изготовления стропильной системы используется прямоугольный брус. Данная форма позволяет стропилам выдерживать максимально возможные для конкретного случая нагрузки. В качестве альтернативного варианта применяют доски размером 5х15 и 5х20 см.
При необходимости используются спаренные варианты.
Оптимальным выбором для создания системы стропил является древесина хвойных пород деревьев: лиственницы или сосны, влажность которой не превосходит 18–22 %. Другой важный момент: пиломатериал должен быть без сучков, других неровностей, пороков.
Изготовленные из металла элементы также могут выступать в роли опор для наиболее нагруженных коньковых прогонов, а расположенные между ними прогоны заполняют опорами из дерева.
Конструкции комбинированного типа отличаются высоким уровнем прочности и дают возможность создания безраспорно-наслонных стропил.
Проектирование и расчет стропильной системы надо проводить как можно более тщательно для обеспечения надежности и прочности конструкции.
Отличительные характеристики системы системы стропил
Рассмотрим, как выполнить четырехскатную кровлю самостоятельно, при этом обеспечив ее прочность и крепость. Подберём простую систему с главной опорой.
Так как только часть стропилин в главном разделе длинной стороны имеют полную длину и сходятся в зоне конька, не вся система стропил может быть перетянута затяжками — в зоне вальм они не заработает так, как в двускатной кровле. Также часто в борьбе за высоту чердачного этажа мауэрлат располагают намного выше поверхности пола и балок (затяжек). И поэтому исходить будем из того, что в нашем случае система стропил четырехскатной кровли не будет применять затяжки как компонент системы. Главную нагрузку в самом центре кровли будет нести балка, расположенная в зоне конька: на него будут опираться накосные и рядовые полноразмерные стропильные ноги.
Обычная система четырехскатной кровли с опорой в зоне конька
Коньковую опорную балку должны держать стойки. Чтоб воспринимать достаточно солидную нагрузку от них, в идеальном случае снизу обязана находиться внутренняя несущая стена. Если такой нет, балки перекрытия обязаны быть достаточно мощными, чтоб выдерживать вес главной части кровли. Например если цокольный этаж перекрыт сборными плитами из железобетона перекрытия, их несущей способности, в основном, достаточно и опоры стойки можно ставить на панели через горизонтальный брус из дерева.
Не обязательно опора обязана находится в зоне конька. Стойки могут находиться по сторонам от конька, другими словами территорий опирания, размещенных вдоль конька может быть две и больше.
На фотографии заметно, что конек не опирается на стойки.
Опирание конька выполняется по обоим сторонам вдоль конька на стойки. В этом случае стойки держат конкретно стропилины, балка не использовалась. Каждому стропильному бруску подходит собственная стойка. Достаточно крепкое решение.
Четырехскатную кровлю над маленьким строением можно установить без стоек
При маленьких пролетах (до 4 метров) можно обходится без стоек. Но если имеется возможность, хотя бы в территориях пересекания конька с накосами необходимо расположить по одной затяжке и стойке.
Маленькое строение перекрыто без применения стоек или затяжек
Система стропил шатровой кровли фактически похожа вальмовой четырехскатной. Только взамен конькового бруска рекомендуется установить главную опору. Или устроить закрытый опорный контур из балок и стоек.
Вариации системы стропил шатровой кровли. На схеме слева угловое стропило (накос) опирается на шпренгель, аналогичное решение можно применять для различных типов вальмовых кровель.
Особенности возведения сложных крыш
Многие вальмовые крыши имеют сложные архитектурные формы. Устройство каркаса и порядок их возведения практически одинаков за исключением некоторых нюансов. Например, ноги наслонных стропил крепят с помощью врубок, как показано на фото, а под все диагональные элементы подставляют стойки. До установки конькового узла в нижней части каркаса укладывают опорные рамы с лежнем, а затем сверху возводят коньковый прогон.
Важно! За счет врубки изменяется угол уклона скатов. Это надо учесть на стадии проектирования крыши.. Как построить более сложную стропильную систему для интересной вальмовой крыши смотрите на видео:
Как построить более сложную стропильную систему для интересной вальмовой крыши смотрите на видео:
Способы крепления стропил вальмовой крыши
На иллюстрации ниже представлено несколько современных способов крепления стропильных балок к мауэрлату.
При этом используются способы с запилом балки по месту (или предварительно, с вспомогательными опорными элементами и накладками-кобылками для удлинения стропил и увеличения свеса по мере необходимости.
Укороченные стропильные балки к диагональным крепятся немного иначе, поскольку нагрузка на них снижена и обычный способ монтажа не подходит.
Крепления балок в коньковой части также имеют отличия. Выбор конкретного способа зависит от навыков работы строителей, имеющихся крепежных материалов и планируемого типа гидроизоляции.
Связка диагональных стропил, конька и промежуточных стропильных брусьев особенно ответственна, поскольку этот узел обеспечивает жесткость всей конструкции.
Виды стропильных систем
При строительстве четырехскатной стропильной системы особенное внимание должно уделяться достаточно мощному основанию начиная с фундамента и заканчивая несущими стенами объекта. Данная конструкция возводится на мощных опорных сооружениях, которые должны соответствовать строительным нормам. Существует несколько видов четырехскатных стропильных систем, отличаются они в первую очередь конструкцией самих стропил, а отсюда, формой и этапами монтажа
Виды четырехскатных стропильных систем:
Существует несколько видов четырехскатных стропильных систем, отличаются они в первую очередь конструкцией самих стропил, а отсюда, формой и этапами монтажа. Виды четырехскатных стропильных систем:
- Шатровые — это четыре треугольных ската, сходящиеся вверху в одной точке, отсутствие конькового прогона;
- Вальмовые, классические конструкции — состоит из двух скатов треугольной формы и двух условно напоминающих трапецию, имеют конек, в отличие от шатровой;
- Полувальмовые — состоят из четырех скатов, но торцевые скаты (вальмы) не доходят до карниза.
Шатровые крыши
Шатровая крыша бывает не только четырехскатной, она может иметь несколько необычную форму со множеством скатов и соответственно углов. Такой «шатер» органично смотрится на круглом строении, так как сам является симметрично круглым. Мы же будем рассматривать шатровую крышу с четырьмя скатами, каждый из которых имеет форму равнобедренного треугольника.
На шатровой кровле, при правильно выполненном уклоне, снеговые сугробы не задерживаются, что не создает дополнительной нагрузки. Также при качественно выполненном «скелете», такая система устойчива к ветровым нагрузкам.
Данную конструкцию не рекомендуют возводить на объектах с большой площадью, так как устройство может получиться непрочным. Такую кровельную систему возводят, если соблюдены следующие условия:
- покрываемый объект должен иметь квадратную форму;
- внутри объекта обязательное наличие несущей опоры либо стены.
Последний пункт подразумевает собой наличие в конструкции стойки, которая будет опираться на опору, а сверху будет поддерживать место соединения стропил.
Вальмовые
Вальмовыми называют торцовые скаты. Они проходят от конька до карниза. Другие скаты имеют трапецеидальную форму. Вальмовая конструкция предполагает угол уклона менее 40 градусов, а также присутствие диагональных усиленных стропил, которые крепятся к углам постройки.
Диагональные (накосные) стропила исполняют роль основных поддерживающих элементов, поэтому изготавливаются из крепкого бруса или сдвоенной доски.
Монтировать стропильную систему достаточно не просто. Прежде чем приступать к монтажу следует тщательно произвести расчет
Уделить внимание следует соотношению двухскатного и вальмового элементов. Это определит, насколько качественным будет сооружение. Устройство системы начинают с мауэрлата, с обязательной укладкой под него двухслойной гидроизоляции
Устройство системы начинают с мауэрлата, с обязательной укладкой под него двухслойной гидроизоляции.
Полувальмовые — ломаные
Также этот тип конструкции относят и к двухскатной ломаной конструкции. Полувальмовые крыши очень удобны для строительства большой мансарды, является самым популярным вариантом для загородного строительства, поскольку полезное пространство умножается почти на два раза.
Полувальмовая четырехскатная кровля
При устройстве данной системы в первую очередь возводят каркас, который будет играть роль опорной базы для прогонов, поддерживающих стропильные ноги. Рекомендуется разбить строительство «скелета» на три этапа:
- Создать п-образные элементы, состоящие из стоек и мансардных балок перекрытия.
- Монтаж трех прогонов, два из которых крепятся к углам п-образных элементов, а один выступает в роли конькового прогона и укладывается по центру мансардных балок на две стойки.
- Завершающая часть — монтируются стропильные ноги.
Составляющие стропильной конструкции:
- Мауэрлат – основание всей системы;
- Прогон – рекомендуется применять не менее трех прогонов;
- Кобы́лка — удлиняет стропильную ногу – элемент для свеса и обрешетки;
- Наро́жник — укороченная стропильная нога;
- Затяжки – используются для крепления элементов системы;
- Обрешетка – монтируется после устройства и укрепления всей системы;
- стропила рядовые – крепятся от мауэрлата к коньковому прогону;
- стропила диагональные (накосные) – монтируются от углов мауэрлата.
Прямоугольник или квадрат
Неважно, какой дом, каркасный, из газобетона или кирпича в первую очередь надо обратить внимание на форму и размер коробки. Это играет существенную роль в определении вида вальмовой кровли.
Если коробка представляет квадрат, то здесь идеальным вариантом станет шатровая крыша
Ее часто выбирают для больших домов размером 10х10 или 12х12. Хотя, не менее привлекательно она смотрится и на малых постройках размером 8х8. А при желании удлинить квадратный дом, под свес шатровой крыши можно организовать строительство пристройки с односкатной кровлей. Даже если коробка дома не квадратная, все равно можно выстроить шатровую крышу, главное, чтобы постройка имела правильную форму многоугольника.
Если коробка представляет квадрат, то здесь идеальным вариантом станет шатровая крыша. Ее часто выбирают для больших домов размером 10х10 или 12х12. Хотя, не менее привлекательно она смотрится и на малых постройках размером 8х8. А при желании удлинить квадратный дом, под свес шатровой крыши можно организовать строительство пристройки с односкатной кровлей. Даже если коробка дома не квадратная, все равно можно выстроить шатровую крышу, главное, чтобы постройка имела правильную форму многоугольника.
Для дома прямоугольной формы шатровая крыша не пойдет. Здесь надо выбрать предпочтение между другими разновидностями вальмовой кровли.
Вальмовые конструкции крыш
Плоскостной план вальмовой крыши. C его помощью можно быстро рассчитать площадь кровли.
Прежде чем приступать к устройству вальмовой крыши, необходимо выполнить чертеж стропильной системы. Это облегчит производство монтажа и поможет выполнить расчет необходимого количества строительного материала. Для этого нужно определиться с будущим уклоном скатов крыши. Больше материалов необходимо для обустройства крыши с большим уклоном. Точный расчет будет гарантией долговечности службы вашей крыши, ее надежности и внешнего вида.
Устройство стропильной системы вальмовой крыши следует начать с мауэрлата, на который будут опираться стропила. Под мауэрлат необходимо оборудовать армирующий пояс из железобетона, он поможет усилить несущую способность стены.
Формула расчета вальмовой крыши. Угол наклона скатов трапецивидной формы является определяющим.
Поверх кирпичной стены устанавливается опалубка, в которую располагают арматурный каркас, после чего горизонтально заливают бетон. В процессе работы в каркас крепятся из оцинкованного металла шпильки 10 мм диаметром. Они должны выступать из мауэрлата на 3 см. После застывания бетона верхнюю его часть обрабатывают горячим битумом и клеят рубероид. Это поможет сохранить древесину мауэрлата от гниения. Сверлят отверстия в брусе и насаживают его на выступающие шпильки, и затягивают гайки.
Для мауэрлата используется, как правило, деревянный брус, предварительно обработанный антисептиком, сечением 100*150 мм или 150*150 мм. Параллельно будущему коньку на мауэрлат укладывают центральную балку. Позже на эту балку будут устанавливаться стойки, которые будут поддерживать конек.
Составляющие конструкции каркаса
Стропильная система четырехскатной крыши – это каркас, который состоит из различных стропил вальмовой крыши: рядовых, накосных, диагональных, нарожников, затяжек, подкосов. Для усиления накосных стропил иногда используется такой конструктивный элемент, как шпренгель.
Шпренгель представляет собой балку из бруса, прокинутую на угол по пересекающимся стенам наружи. Для того чтобы балка не прогибалась, устанавливают два подкоса в шпренгельную конструкцию. Такую опору называют шпренгельная ферма.
Схема разметки крыши вальмового типа.
Все стропила изготавливаются из хвойных пород древесины, они должны быть высушены до 20% влажности. Методом спаривания двух досок удлиняют стропильные ноги, что придает дополнительную прочность. Антисептическим средством обязательно должны обрабатываться все элементы стропильной системы из дерева. Устройство стропильной системы начинают с установки вертикальных стоек, которые поддерживают прогон (коньковый брус). Стойки крепятся к центральной балке. После выполняют монтаж диагональных стропил.
Стропилом можно быть обрезная доска сечением 50*150 мм. Главным элементом стропильной системы является накосная нога или диагональное стропило, которое несут основную нагрузку. Диагональные стропила должны быть одинаковой длины. Свесы кровли делаются в пределах 60 см, но могут доходить до метра в местах больших ветровых нагрузок.
Сложнее всего состыковать правильно диагональные стропила, коньковый брус и центральное стропило с торцевой части дома. В первую очередь устанавливаются накосные стропила, потом рядовые с расстоянием в пределах 60 см. К коньковому брусу и мауэрлату рядовые стропила крепят способом врубки, дополнительно фиксируют постановкой верхних ригелей и стяжек; к диагональным стропилам крепятся с каждой стороны, которые скрепляют накосные стропила с мауэрлатом.
Монтаж рядовых нарожников и стропил выполняется под углом 90 градусов к коньку параллельно друг другу. Шпренгель – брус, который укладывают на две стены, сходящиеся углом. На брус устанавливают вертикальную стойку.
Четырехскатная крыша своими руками
Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.
Этапы постройки четырехскатной крыши
Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).
Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.
При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.
В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.
В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.
Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.
Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.
Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).
Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.
Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).
Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).
К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.
Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.
Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.
Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.
Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).
Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.
Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.
Фронтоны вальмовых крыш
Фронтоны представляют ограничения концов фасада здания между двумя скатами или карниз основания. На вальмовой кровле фронтоны предусматриваются проектом и могут иметь разную форму. Чаще всего – это геометрические фигуры, например, трапеция, полукруг или треугольник. Но бывают с прерванным карнизом для вставки окна, по форме корабельного носа, разорванным основанием под площадку для вазы с цветами и др.
Выстроить фронтоны можно до или после возведения крыши. Главное, определить его форму, внести данные в проект, установить вертикальную мачту и по натянутым от нее веревкам можно начинать строить фронтон. Популярным для вальмовой крыши является наличие трех фронтонов, как показано на фото.
Сложная вальмовая крыша
Схемы сложных вальмовых конструкций, предусматривающих наличие дополнительных элементов типа мансардных окон или эркера, не сильно отличаются от представленной выше. Основные расчеты и порядок формирования стропильной конструкции остается прежним.
При наличии в вальмовой крыше мансардных окон важно учитывать шаг стропильной системы и вычесть площадь окон из общей площади. При создании крыши с эркером, то есть крышей над пристройкой, башней к дому, производится стыковка вальмовой конструкции с какой-то иной: двускатной, шатровой и т.д. Для этого в стропильную систему вносятся необходимые дополнения в виде дополнительных опор для данной пристройки
Для этого в стропильную систему вносятся необходимые дополнения в виде дополнительных опор для данной пристройки.
Любая сложная многосоставная кровля проектируется и монтируется как соединение простых элементов и данный случай не является исключением. Все дополнительные элементы примыканий к вальмовой крыше должны рассчитаться отдельно и быть внесены в общий план.
https://youtube.com/watch?v=bp9HsbknNQY
Конструкция вальмовой крыши при своем проектировании основывается на достаточно сложных расчетах. От их точности зависит успех в ее возведении и эксплуатационные характеристики
Поэтому так важно не пренебрегать созданием схем и чертежей при обращении к данному типу кровли
Очерёдность монтаженесколько много кровли
В первую очередь, как и во всех вариантах крыш, устанавливается мауэрлат. Для домов из каркаса это верхняя обвязка панели стены, под срубы — верхний венец. Вместо мауэрлата применяют брус из дерева сечением от 10х10 см, зачастую не меньше 10х15 или 15х15 см. Нужно стремиться к тому, чтоб он был целостным по всей длине
Креплению бруска нужно выделить большое внимание. Для стены из камня прекрасным решением будет железобетонный монолитный пояс в зоне опирания мауэрлата с заблаговременно встроенными в него закладными деталями (шпильками с резьбой от М12 и выше)
Если это не получается, нужно будет закрепить в кладке шпильки с металлическими распорными дюбелями.

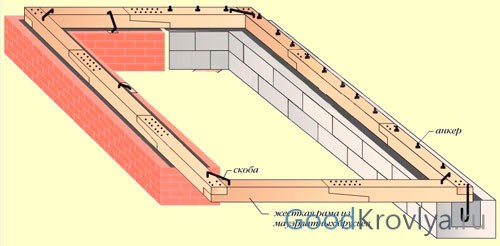

Схема крепежа мауэрлата в кладку из камня
Соеденения мауэрлата по длине следует делать не встык, а в накладку, со множественными точками соединения. Прочно обязаны быть связаны углы пластинами из металла, уголками, скобками.
Схема месторасположения мауэрлата на поверхности стены. Посмотрите на стык компонентов и соединение углов. С правой стороны продемонстрирована установка бруска на монолитный пояс.
Второй шаг — установка стоек и монтаж опорного конькового или параллельных ему боковых балок. Для стоек, в основном, подбирают брусок 10х10-10х15 см, для балки более большого сечения: 8х16, 10х20 и больше. Идеальное соотношение ширины к высоте — 1/1,5-1/2, тогда балку поменьше крутит при высыхании. Это же правило правильно и для стропильного бруска.
Стойка и опорная балка в этом случае размещены паралельно коньку
В каркасно-щитовых зданиях опорные балки зачастую не используются, ставят только стойки с шажком стропилин. При любых обстоятельствах на конек ставят брусок, только меньшего сечения. Можно применять рядовой стропильный компонент. Конек опирают на не постоянные стойки, какие после снимают. Конек является направляющим компонентом для установки всей конструкции.
Ставятся стойки в доме по каркасной технологии. После того как провели монтажные работы стропилин их обрезают на нужной высоте.
Такой опорный контур ставят под шатровую кровлю, он заменяет главную опору
В третью очередь ставят угловые (накосные) стропилины. Нагрузки на них выше и сечение обязано быть выше. Правда порой любят сперва установить рядовые полной длины, и уж потом устанавливать накосы. Это непринципиально.
Система стропил вальмовой кровли сруба из дерева. В этом случае обошлись вообще без стоек, взамен этого перетянули часть сверху стропилин двойными в горизонтальном положении стяжками. Стропилины на стену сруба лучше устанавливать на скользящих опорах.
Сперва устанавливаются стойки и коньковая балка. Следующим шагом накосные стропилины, ставят рядовые. Угловые (накосные) стропилины устанавливаются из бруска того же сечения, что и другие. Это неверно. Нагрузка на него намного выше и сечение обязано быть мощнее.
Скользящие опоры — оптимальное решение крепежи стропилин к стенке для сруба
Потом устанавливаются оставшиеся стропильные ноги, также короткие. Сами стропилины обязаны быть целостными, в исключительном случае на стык нужно установит накладки длиной не меньше 1,5 метра и прикрепить их с двух сторон в нескольких точках. Соеденения элементов из дерева можно делать нахлестом, при помощи накладных пластин из металла. В территориях опирания стропилин на мауэрлат и балки следует делать опорные врубки и применять надежные элементы из металла.
Так скрепляют стропилины к мауэрлату и балкам
В согласии с таблицей можно примерно установить сечение бруса сделанного из дерева для стропильных ног.
Для углового стропилины полученное значение необходимо повысить не меньше чем в 1,5 раза
Система стропил готова. Сейчас нужно подобрать вид крыши и заняться устройством оптимального ему основания: сплошного настила или обрешетки, если необходимо контррейки и ветрозащиты.
Четырехскатная кровля собственными руками — выполнимая задача, как минимум, для простого в плане дома. Единые правила для всех видов вальмовой кровли: мауэрлат обязан быть прекрасно закреплён и совмещён на углах, начать необходимо с конька, стойки нуждаются в хорошем основании. Нужно обеспечить надежное опирание кровли при большом пролете и смотреть за надежностью всех соединений.
Фиксирование компонентов будет лучше при эксплуатации специализированных сегодняшних железных элементов крепежа для дерева, да и трудиться будет очень легко. Разумеется, нужно владеть хотя бы изначальными способностями плотницких работ. Сильно помогает присутствие электрического инструмента: дрели, дисковой или бензопилы. Также нужно запастись ручным инструментом: пилами, стамесками, молотками. Потребуются устройства для измерений: столярный уровень, отвес, рулетка, шнур.
Технология возведения.
Для распределения нагрузки стропильной системы и внешних факторов, на основные стены укладывают мауэрлат и лежни.
Для них используют брус сечением 100×150 мм или 150×120 мм, в некоторых случаях укладывают железобетонные балки.
- Кладут брус на стены и присоединяют его при помощи специальных шпилек, эти шпильки встраивают ещё на стадии строительства стен, при строительстве деревянного дома опорой служит верхний венец.
- Гидроизоляцию выполняют из рубероида, его укладывают по среди мауэрлата и стены.
- На несущие перегородки укладывают лежни, на них в следствие установят опорные стойки. Стойки ставят на усиленные балки перекрытий, если внутренние перегородки строения отсутствуют.
- Из досок сечением 50×200 изготавливают перекрытия, а из бруса сечением 100×200 мм или из двух досок выполняют балку, на которую ставят стойку, так как она несёт на себе повышенную нагрузку.
- Опорные стойки ставят на балки перекрытий или лежни, их выравнивают при помощи отвеса, или водяного уровня, затем закрепляют на время подпорками из досок.
- Стойки закрепляют к лежню или перекрытию уголком или металлическими накладками. В случае вальмовой крыши стойки устанавливают по центру в ряд. Шаг между ними должен составлять не больше двух метров. При строительстве шатровой крыши стойки устанавливают по диагональной линии от угла на одинаковом расстоянии. Высота стоек определяется проектом крыши.
- Прогоны кладут на стойки. При строительстве вальмовой крыши простой конструкции — это коньковый прогон, он уложен на стойки и формирует конёк крыши. В случае строительства шатровой крыши прогоны кладут на стойки в виде прямоугольника и крепят их на уголок саморезами.
Монтаж стропильной группы и обрешетки
На обычной вальмой крыше боковые стропила ставят так же, как насланные стропила на двускатной крыше.
К коньковому брусу в месте, где находится крайняя стойка, прикладывают доску шириной идентичной ширине доски стропил (150 мм) и по ней делают шаблон.
- На заготовке размечают верхнюю отметку и выпиливают.
- Затем заготовку прикладывают к коньку и отмечают нижний запил, он будет опираться на мауэрлат.
- В местах, где установлены боковые стропила, прикладывают шаблон к коньковому прогону, для подгонки каждого стропила.
- Подходящие по шаблону и размеченные стропила выпиливают. Готовые стропила устанавливают на коньковый прогон и мауэрлат и прикрепляют.
Расстояние между стропилами должно составлять от 0,5 до 1.5 м.
Из двух соединённых досок делают диагональные стропила, так они несут на себе повышенную нагрузку. Заготовку для диагональных стропил выполняют вышеприведённым способом.
Запилы на досках для диагональных стропил необходимо сделать под углом в 45 градусов к плоскости доски, так как снизу они опираются на угол мауэрлата, а сверху на стойку. Нарожниками заполняют пролёты между диагональными стропилами на вальмовых скатах.
- Нарожники размещают с расстоянием равным расстоянию между стропилами. Они опираются сверху на диагональное стропило, а снизу на мауэрлат. Для их изготовления берут не толстые доски так они, не несут на себе особой нагрузки.
- Шпренгели — вертикальные опоры их устанавливают для разгрузки нижней четверти диагональных стропил. Такие стойки устанавливают идентично коньковым стойкам.
- Подкосы устанавливают под боковые стропила, их упирают снизу в балку перекрытия или лежень, а сверху к горизонту под углом в 45 градусов в стропильную ногу.
Делаем обрешётку
Перекрывать четырёхскатную крышу, возможно, любым доступным материалом.
При перекрытии сложных крышу мягкую кровлю, в таком случае необходимо сделать обрешётку из фанеры.
От планировки дома и других факторов, зависит утепление крыши должно быть произведено согласно правилам
. Строительство четырёхскатной крыши дело не лёгкое, но если вы обладаете столярным мастерством, необходимыми навыками, инструментами и парой друзей, которые готовы прийти вам на помощь эта задача будет вам по силу.
Для своего строения вы можете выбрать другой вид крыши, а четырёхскатная крыша идеально подойдёт для большого дома.
Но прежде чем начать любое строительство, вам нужно будет опередить, что точно вы хотите построить и каким должно быть строение, выделить средства и определить примерное время для строительства.
Главное иметь силы, желание и средства. Желаем вам удачи и вдохновения!
