Виды столбчатых фундаментов
Заливка опорно-столбчатого фундамента своими руками
Пошаговая инструкция
Ошибки
Чтобы избежать ошибок при строительстве столбчатого фундамента следует ознакомиться с наиболее распространенными из них:
- ошибки монтажа: отклонения столба от уровня, игнорирование обустройства песчано-щебневой подушки, неравномерное распределение нагрузки на столбы, установка опор на разную глубину, неравномерность проседания фундамента;
- ошибки расчета: отказ от анализа почвы, неправильный расчет количества столбов и их параметров, неправильно выбранная глубина заложения, неправильный расчет нагрузки на одну опору;
- ошибки материала: неправильное хранение (например, качество цемента снижается на 30% через полгода хранения), некачественный (брак) материал.
Что это такое?
Интуитивно понятно, что столбчатый фундамент есть совокупность опор, стоящих под строением отдельно друг от друга. Понять, что из себя представляет этот вид фундаментных конструкций будет проще, если сопоставить его характеристики со свайным типом опоры под дом, который ближе всего по своему внешнему виду. В обоих случаях вместо монолитного основания есть обособленные опорные точки.
Но разница все же есть:
- свая может уходить в почву до 5 м, тогда как столб так сильно не заглубляют;
- столбы имеют опору только на подошву, а сваи удерживаются еще боковыми гранями;
- почти всегда для сооружения с сопоставимыми параметрами сечение свай уступает диаметру столбов;
- определенная разница есть и в сфере их использования.
Общими признаками являются геометрия сечения (круг либо квадрат), выделение обособленных опор и (опционально) ростверк. Главные области применения столбчатых подпорок:
- одноэтажные постройки индустриального и общественного характера (требуются наиболее массивные столбы);
- дома каркасные;
- дома, в которых комбинируется каркас и щит;
- брусовые и бревенчатые сооружения;
- различные ограждающие элементы.
Чертеж, расчет и схема
Составление проекта — обязательное мероприятие при строительстве столбчатого фундамента. При этом должны быть учтены все факторы, влияющие на эксплуатацию сооружения.
Основными данными для проектирования являются площадь и масса строения. Не обойтись без привязки строящегося объекта к местности. Кроме этого требуется учитывать следующее:
- характеристики грунта на строительной площадке;
- глубину залегания грунтовых вод;
- этажность сооружения;
- основные виды материалов, используемых при строительстве;
- возникновение дополнительных нагрузок.
В результате проектирования определяется число опор, их места установки, материал, величина заглубления, способ производства работ, тип ростверка и ряд других данных.
Поэтапная инструкция
Этапы строительства
Ленточный фундамент под каркасный дом начинается с проекта. Это должен быть не просто чертеж дома с размерами и указанием количества материалов.
Не страшно, если вы привезете несколько лишних листов железа, они пригодятся. А вот ошибки в расчетах нагрузки на фундамент, его прочности могут проявиться не сразу и исправить их очень трудно. Поэтому на этом этапе рекомендуется использовать опыт профессионалов.
Подготовка участка
Следующий этап – подготовка участка. Сюда входит:
- Удаление лишней растительности (трава, кустарник, деревья, пеньки) и мусора. Все это лучше сразу вывезти.
- Перемещение плодородного слоя земли на край участка. Это легко и быстро делается бульдозером. После завершения строительства хорошая почва вам понадобится для ландшафтных работ.
- Подготовка подъездных путей для машин со стройматериалами и миксера.
На подготовленном участке делают разметку, по-простому колышками и шнуром или современными методами – ставят обноски, прямые углы строят с помощью лазерного нивелира. Ниже представлено видео о правильной разметке фундамента, рекомендуем с ним ознакомиться:
Для удобства колышки и обноски устанавливают на 1,5 – 2 м дальше пределов дома.
Сначала намечают осевую линию фасадной стены и откладывают на ней ее длину. Затем от крайних точек стены строят прямой угол и натягивают осевые боковых стен. Отложив на них нужные расстояния, обозначают шнуром осевую задней стены. После этого проверяют построение прямых углов, измеряя диагонали – они должны быть равны.
После этого в обе стороны от осевой линии откладывают равные расстояния и натягивают шнур, обозначая ширину траншеи.
Примечание: обноски удобны тем, что сделав разметку, шнур крепят не намертво, а делают съемным. На время работ по выемке грунта его можно снять, потом снова закрепить и проверить правильность выполнения.
Земляные работы
Земляные работы не рекомендуется затягивать. Грунт высыхает и осыпается, могут пойти дожди и траншею размоет. Тогда предстоят хлопоты по установке дополнительной опалубки и расчистке траншеи. На этом этапе (и на последующих) хорошо иметь бригаду рабочих-строителей. Найти их не проблема, они многое умеют, но проверять правильность выполнения работ надо.
Выкопав траншею на проектную глубину, начинают подготовительные работы перед укладкой бетона. На дно траншеи насыпают слоями песок, проливают водой и трамбуют. Высота песчаной подушки – 15-20 см. Чтобы песок постепенно не вымывался в нижележащие слои грунта, дно траншеи устилают геотекстилем. Он пропускает воду, но удерживает песок. Естественно, это увеличивает стоимость фундамента.
Поверх подушки укладывают первый слой гидроизоляции. Это может быть рубероид или полиэтиленовая пленка. Гидроизоляция на этом уровне предотвращает быструю потерю воды и цементного молочка из бетона.
Армирование и опалубка
Чаще всего опалубка из досок монтируется только поверх земли. Стенки траншеи, закрытые гидроизоляцией – это уже опалубка.
Обращают особое внимание на крепеж опалубки: вбивают колышки, делают распорки. Опалубка должна выдержать напор бетона
Арматурный каркас вяжут из арматуры, а не используют отходы всякого железного хлама. Каркас должен быть жестким, иметь минимум две продольные нитки вверху и внизу бетонной ленты. Короткие поперечные отрезки вяжут с продольными прутками специальной проволокой. Требования к сборке каркаса лучше посмотреть в справочниках.
Перед укладкой бетона проверяют еще раз правильность разметки и установки опалубки. В местах ввода инженерных коммуникаций устанавливают закладные элементы (трубы, короба).
Заливка фундамента
Ленточный фундамент рекомендуется заливать за один раз – так достигается его монолитность. Для этого на заводе заказывают бетон в миксере и доставляют на участок. При укладке бетон уплотняют штыкованием или глубинным вибратором.
В период затвердевания бетон предохраняют от механических повреждений и периодически увлажняют.
Через 3-4 недели можно приступать к строительству. На бетон укладывают слой гидроизоляции и на него нижнюю обвязку каркасных стен и лаги пола. Нижние брусья дополнительно обрабатывают антисептиками.
Тип фундамента
Вес и размер постройки (например, дома) дают возможность выбрать, какой фундамент из кирпича своими руками заложить в проект. Для легких деревянных конструкций (каркасный домик, веранда, баня, гараж) можно сделать основание незаглубленного типа. Решающим в этом случае будет уровень грунтовых вод (УГВ), который должен быть ниже не менее, чем на 1 м.
Более массивный дом опирают на заглубленный фундамент, выложенный выше УГВ, но ниже глубины промерзания. Заглубление (без учета подушки) составляет 0,15-0,5 м от глубины промерзания. На грунтах, склонных к пучению, выбирают только заглубленный тип.
Кирпич зачастую используется при кладке цоколя дома
Последовательность операций вне зависимости от заглубления, цельности (ленточный, столбчатый):
- Устройство подушки. Гравий фракции 50, промытый карьерный песок. Толщина 0,1-0,25 м;
- При необходимости одновременно выводят дренаж;
- Гидроизоляция снизу. Рубероид; Бетон. Пятка толщиной 0,1 м;
- 1 ряд кирпича с перевязкой;
- Армирование. Пруток Ø 6-8 мм, сетка; Кладка на заданную высоту с армированием предпоследнего ряда;
- Наружная боковая гидроизоляция.
Для уверенности в прочности некоторые специалисты советуют сделать армирование сеткой через каждые 3-4 ряда. Металл не должен доходить до края камня 2-8 см, чтобы исключить коррозию.
В некоторых случаях можно исключить подушку, бетон под основание дома (геология, нагрузки УГВ). В условиях склонности почвы к пучению, кроме вышеперечисленных операций, выполняют обратную отсыпку из непучинистых материалов, закрывают отмосткой.
Столбчатый вариант
Кирпичные столбы наиболее часто используются для среднетяжелых построек
Из всех видов свай, кладка колонн из мелкоразмерных деталей требует большей выемки почвы для производства работ. Форму столба можно сделать прямоугольной или квадратной. Углы дома ставят на более мощные площади 0,51×0,51 м. Остальные части фундамента из кирпича опирают на колонны 0,38×0,38 м. Интервал в свету должен составлять 1,5-2 м по расчетным точкам.
Возвышение над уровнем земли должно составлять 0,15-0,2 м с выверкой по общей горизонтальности верхних плоскостей для установки венца. Защитить верхнюю часть кирпичной кладки, сделанной своими руками, необходимо штукатуркой и последующей обмазкой битумом.
Ленточное исполнение
Конструкция ленточного основания из кирпича
Кирпичная лента имеет следующие особенности:
- Высокий показатель жесткости;
- Средняя прочность;
- Низкая устойчивость к влаге в сравнении с бетоном, необходимость тщательной гидроизоляции;
- Относительна подвижность элементов при разрушающих воздействиях;
- Ремонтопригодность отдельных фрагментов;
- Исполнение из небольших наборных деталей сложных форм, проемов, переходов своими руками;
- Срок эксплуатации при соблюдении технологии 25-50 лет.
Встречаются случаи некорректного сравнения стоимости бетона к затратам на фундамент из кирпича для одного деревянного дома. Упускается стоимость опалубки, приготовления/доставки миксером, пригодность бетона к использованию в течение 40 минут от окончания замеса.
Какой материал выбрать?
Чтобы получить надежное основание для беседки необходимо приобрести подходящий тип материала. К таковым стоит отнести:
Кирпич. Станет правильным решением на сухом песчаном грунте, где грунтовые воды залегают достаточно низко. Кирпичные стойки обладают хорошей несущей способностью, поэтому подойдут для любых хозпостроек. Их высота будет зависеть от климатических особенностей региона (насколько сильно промерзает грунт зимой) и общей величины основания, указанной в чертеже. Срок службы может составлять до 100 лет.
ФБС. Подготовка и заливка такого основания занимает не более 2 дней. Стандартный размер блока 20х20х40 см. Чтобы его сделать, не нужно ждать полного высыхания раствора из бетона. Продолжить работу можно уже спустя сутки после его заливки.
Дерево. Подготовка такого фундамента включает обязательную обработку бревен антисептиками и обжиг. Однако из-за низкой несущей способности, неустойчивости к действию грунтовых вод этот вид материала редко используется как основной.
Монолитный бетон
Для такого фундамента важно выполнить крепление опалубки из деревянных досок, при этом зафиксировать внутри ее каркас из арматуры и заполнить бетоном. Чтобы продлить срок эксплуатации конструкции для основания этого вида, необходимо сделать подушку из щебня с песком, которая уплотнит положение опор и предотвратит их выталкивание из земли при сильном морозе, усадке беседки
Пенобетон
Получил широкую популярность благодаря невысокой стоимости и скорости создания. Однако фундамент из пеноблоков требует особого внимания, поскольку неустойчив к излишней влажности, как и шлакоблочный материал. Для него непременно нужно создать надежную тепло- и гидроизоляцию. В роли последней выступает подушка из песка и гравия, для внешней части подойдет рубероид с битумной мастикой. Не рекомендуется применять на пучинистом грунте.
Трубы из асбеста. Построить такую основу можно быстро и дешево. Отличное решение для рыхлого, подвижного грунта. Трубы наполняют раствором бетона и армируют прутьями проволоки диаметром не более 12 мм.
Стальные трубы. К использованию подойдут трубы, толщина стенок которых составляет от 4 мм и выше. Перед применением следует покрыть грунтовкой по металлу, которая защитит от коррозии. Среди всех типов материала обладают наибольшей несущей способностью. Такой фундамент с легкостью выдержит беседку с массивной печкой, мангалом или барбекю.
Аналогом последнего вида могут быть пластиковые трубы. В редких случаях для фундамента может использоваться натуральный камень, но его укладка — трудоемкий процесс и занимает немало времени.
Незаглубленный фундамент: условия применения и преимущества
Ленточное основание незаглубленного типа не подходит под кирпичный дом, зато может применяться для возведения каркасных коттеджей и брусовых домиков высотой не более 2-х этажей. При этом должны быть обязательно соблюдены следующие условия:
- Грунты на участке должны быть непучинистые, т.е. не изменяющие своих физико-механических характеристик при замерзании. К непучинистым грунтам относят: пылеватые пески с низким содержанием влаги, крупнообломочные, галечные, гравийные грунты, крупнофракционный песок, а также смеси песка и гравия без глинистых примесей. Уровень подземных вод при строительстве НЗЛФ значения не имеет.
- При наличии на участке средне- и слабопучинистых грунтов необходимо предварительное осушение грунтов путем устройства под будущей постройкой дренажа, а также замена пучинистыхгрунтов — непучинистыми. Например, применять НЗЛФ на глине или на суглинке категорически нельзя даже при минимальном УГВ, т.к. в этом случае силы пучения будут зависеть от осадков.
- Длина каждой стены наружного периметра должна быть не более 10 м, внутренней — не более 7 м. Длинная лента основания больше подвержена негативному действию сил морозного пучения.
Преимущества ленточного незаглубленного фундамента:
- не промерзает и не передает холод в дом;
- быстрый и простой монтаж — можно сделать своими руками;
- низкая себестоимость;
- отсутствие земляных работ, если не делается дренаж.
Незаглубленный фундамент имеет много недостатков, которые существенно ограничивают сферу его применения:
- относительно небольшая несущая способность;
- высокие требования к грунтам — основаниям;
- невозможность обустройства подвала.
Решив использовать НЗЛФ для строения необходимо провести тщательный анализ грунтов на участке и определить степень их пучинистости. В 80% случаев грунты оказываются непригодными для быстрого возведения НЗЛФ и необходима выемка грунта на 30-50 см и подсыпка непучинистого слоя. В этом случае стоит рассмотреть вопрос о целесообразности применения незаглубленного ленточного основания, возможно для строительства стоит выбрать мелкозаглубленный ленточный фундамент или свайно-ленточное основание на буронабивных или винтовых опорах.
Дом из какого материала Вам нравится больше всего?
Дом из бруса 23.76%
Дом из кирпича 17.62%
Бревенчатый дом 13.77%
Дом из газобетонных блоков 19.2%
Дом по канадской технологии 11.05%
Дом из оцилиндрованного бревна 3.48%
Монолитный дом 3.99%
Дом из пеноблоков 3.83%
Дом из сип-панелей 3.31%
Проголосовало: 3683
Столбчатый фундамент с обсадной трубой своими руками. Технология строительства.
Технические параметры материалов

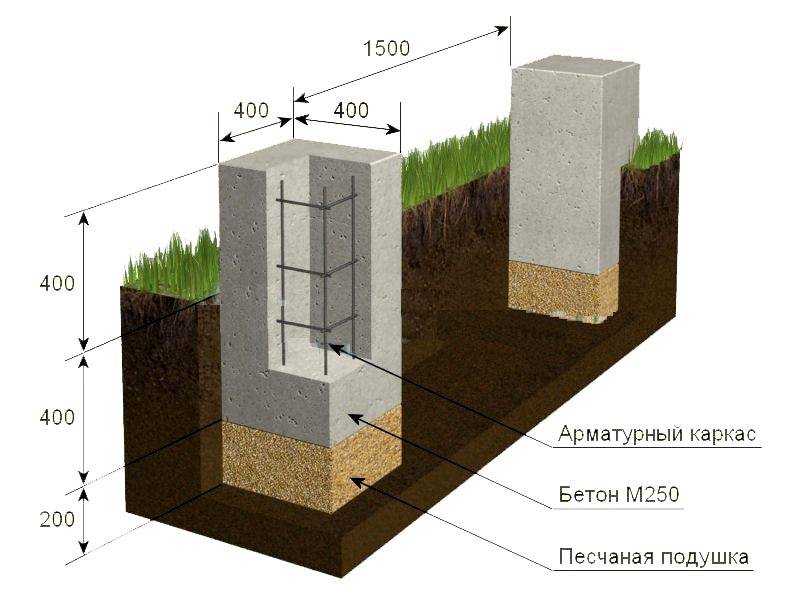

Расположение элементов опорно-столбчатого фундамента
В зависимости от того, каков объемный вес постройки, то есть нагрузка на каждую отдельную опору, а также от высоты столба и типа грунтов, принимается разный шаг опор. Так, поверхностная установка требует шага в 1,5…3 м, при мелкозаглубленных столбах на не просадочных грунтах допустимы 2…4 м, для заглубленных опор – 3…6 м.
Чем меньше объемный вес конструкции, чем больше заглублены опоры и чем прочнее их материал (оптимально – армированный бетон), тем больше может быть шаг опор. Играет роль также их сечение. Оно редко принимается меньше чем 200х200 мм (только для очень легких построек), обычно составляет 300х300 мм или больше.
Важно понимать: опоры располагаются не только под внешними стенами постройки, но и под несущими внутренними стенами, обычно в узловых точках – местах пересечения стен или установки тяжелого оборудования
Шаг колонн рассчитывается индивидуально, в зависимости от выбранных параметров опор и здания. Если фундамент ставится «на глазок», без расчетов, обычно принимают уменьшенный шаг – с запасом на прочность. Так, для каркасной постройки или дома из бруса принимают на стену 7…8 метров не менее трех-четырех опор. Причем для брусового ростверка расстояние между опорами можно даже сократить, в зависимости от сечения бруса.
Площадь опор должна давать достаточную площадку для размещения ростверка с запасом пространства не менее 10%. Пример: для бруса сечением 200х150 мм верхняя площадка столбчатой опоры должна быть не менее 400х400 мм.
Система столбов
Столбчатым фундаментом принято называть систему столбов, работающую, как единая конструкция. Располагаются столбчатые опоры в точках сосредоточенной нагрузки сооружения: под углами, пересечениями стен, под несущими простенками.
Для создания условий устойчивости и цельности фундамента, во избежание опрокидываний и смещений опор, между ними устраивается ростверк, иногда определяемый, как обвязочная или рандбалка.
Усреднённые нормы
Самый распространённый вариант столба фундамента – монолитный. Часто для каркасного строения не производят детализированный расчёт нагрузок, а столбы фундамента устанавливают с промежутком от 1,5 до 2,5 м.
Каркасный дом относительно лёгок, поэтому такой усреднённый норматив часто бывает ещё и с большим запасом.
Ростверк
При расположении столбов с интервалом до 2,5 м они связываются между собой армированной перемычкой, называемой ростверком.
Следует учитывать, что в конструкцию ростверка не входят фундаменты крыльца или лёгкой веранды и террасы, так как нагрузка от крыльца несоизмерима с нагрузкой от стен. Фундаменты лёгких пристроек возводятся отдельно и разделяются с основной конструкцией деформационным швом.
При шаге между опорами более 2,5 м ростверк, называемый в таком варианте рандбалкой, усиливается: увеличиваются сечение и армирование, могут быть использованы готовые железобетонные изделия либо металлический швеллер и двутавр.
Подготовительные работы
После проведения всех расчетов на земельном участке делаются отметки, где будут строиться столбы. Они должны располагаться под каждым углом здания, в местах с большой нагрузкой, под центрами стен и через каждые 1−3 метра в случае длинных стен. Тяжесть должна распределяться на все столбы равномерно.
Отступив от периметра будущего строения по 2 м с каждой стороны, обозначается граница. С этой части необходимо снять верхний слой земли, глубиной 10−30 см для предотвращения прорастания различных растений под домом.
Площадка должна быть ровной: все бугры разбиты, а углубления засыпаны. Сверху насыпается песок или гравий.
Особенности столбчатых фундаментов
Строительство столбчатого фундамента: пошаговая инструкция
Не очень сложно сделать столбчатый фундамент своими руками. Нужно только очень аккуратно выполнять все работы и точно соблюдать технологию работ.
Пошаговая инструкция строительства столбчатого фундамента
Разметка
Сначала размечают осевые линии будущих стен. Затем делают обноску – размечают шнурами контур фундамента – внутренний и наружный
Важно точно измерить все углы, чтобы они были прямоугольными. Важно точно разметить шнуром верх оголовков опор столбчатого фундамента
Используют нивелир или гидроуровень
Используют нивелир или гидроуровень.
Копка ям под столбы
Объем земляных работ для устройства столбчатого фундамента – самый небольшой. Круглые и квадратные ямы под опоры должны быть немного больше, чем размеры самих столбов. Глубина ямы должна быть на 200 мм больше высоты подземной части столба. Это нужно для устройства подушки под опору.
Проще вырыть круглые ямы небольшого диаметра – до 400 мм. Используют ручные буры и технику – ямобуры, мотобуры. В такие ямы можно проложить по стенкам рубероид, установить армирующий каркас и залить бетон без всякой опалубки. Круглые шурфы большого диаметра придется копать вручную и устанавливать опалубку для заливки бетона. Или трубы и заливать их бетоном.
Для квадратных или прямоугольных опор придется копать ямы на 400 мм шире и длиннее самого столба. Это нужно для установки и раскрепления опалубки. И ее последующего демонтажа. Стенки делают наклонными – чтобы меньше осыпались.
Часто ямы под столбы роются при помощи ручных ямобуров, что позволяет не делать полноценную опалубку в землю
Устройство подушки и пятки
Подушка делается для предотвращения смещения опор при морозном пучении грунта
При мелкозаглубленном столбчатом фундаменте это особенно важно. В низ ямы насыпают крупнозернистый песок и щебень слоями по 100 мм
Каждый слой проливают водой и трамбуют
Можно смешать песок и мелкий щебень в пропорции 40/60
Каждый слой проливают водой и трамбуют. Можно смешать песок и мелкий щебень в пропорции 40/60.
Монтаж опалубки и армирование
При устройстве прямоугольных или квадратных опор устраивают опалубку. Сбивают щиты нужного размера из обрезной доски, ОСП, фанеры и надежно крепят в яме с помощью распорок.
Если скважина круглая, выстилают ее рубероидом. Для формирования оголовка используют торчащий рубероид – верх обворачивают сеткой и скрепляют. Или устраивают опалубку. Необходимо тщательно выровнять линию верха всех оголовков – допустимая разница высот может быть не больше 1,5 мм.
Собирают арматурный каркас внутри квадратных, прямоугольных или трехугольных хомутов. Устанавливают, крепят. Если ростверк будет железобетонный, то пруты арматуры должны выступать из оголовка на 500 мм для связывания ростверка и опор.
Простейшая опалубка из свернутого рубероида, скрепленного вокруг сеткой
Заливка бетона и обратная засыпка
Чтобы получить прочный столбчатый фундамент, нужно использовать бетон, соответствующий по составу ГОСТам и строительным нормам. Марки – от В15 до В25. Щебень используется фракций 40-70 мм. Раствор заливается послойно по 300-400 мм и уплотняется вибрацией. Для столбчатого фундамента под дом такое уплотнение обязательно. Затем фундамент закрывается полиэтиленом. Бетон должен созреть и набрать прочность. Обратную засыпку можно выполнять через неделю, дальнейший монтаж дома – через две.
Обратную засыпку производят послойно. Каждый слой тщательно трамбуют. Можно использовать песок или мелкий щебень.
Возведение ростверка
Цели установки ростверка:
- равномерно распределить нагрузку на столбчатые опоры;
- связать их в единое целое.
При устройстве столбчатого фундамента в каждую опору устанавливается анкер – шпилька или штырь. Затем к ним прикрепляется ростверк. Виды ростверка:
- для небольших деревянных строений (бани, небольшие дачи, сараи) используют деревянные балки большого сечения;
- стальные балки. Обычно используют двутавр и швеллер;
- монолитный бетонный пояс или сборные бетонные балки. Используют для самых крупных домов. Для монтажа в столбы заранее устанавливается арматура, к которой крепится арматурный каркас балки-ростверка.
Полноценный монолитный ростверк подойдет для тяжелых строений
Забирка
Забирка – тонкая стена между столбиками фундамента, утепляющая и закрывающая пространство под домом от снега, дождя, грязи, животных и т.д. Может выполняться из дерева, бутового камня, кирпича, бетона. Иногда изнутри забирку утепляют. Обязательно выполняют продухи для вентиляции.
Заключение
Сутью столбчатых фундаментов, являющихся разновидностью опор большинства строений, являются уходящие вертикально вниз стойки, связанные друг с другом надземным ростверком. Материалом изготовления данного основания выступают: древесина (чаще дуб), камни (природные и искусственные), кирпичная кладка и отрезки труб (асбоцементные и из металла).
Столбчатый фундамент обходится дешевле других. Его цена преимущественно определяется материалом изготовления, применяемой технологией и габаритами. Рассчитывать и строить столбчатые фундаменты необходимо на основе соответствующих ГОСТов и СНиПов.
