Правила залива столбчатого фундамента своими руками

Разновидности по степени заглубленности

Выбор глубины погружения основания определяется структурой грунта и степенью изменения его параметров под влиянием погодных условий.

По степени заглубленности в землю столбчатые фундаменты подразделяются на следующие категории:

• Незаглубленные. Опускаются на уровень 30-50% от точки замерзания грунта. Применяются в плотных почвах и на каменистых поверхностях с минимальным коэффициентом пучения земли при замерзании.
• Малозаглубленные. Заглубляются на 70% от уровня замерзания. Используются на грунтах степень пучения которых не превышает 3 %.
• Заглубленные. Обустраиваются на влажных и неустойчивых почвах на глубине больше уровня промерзания.

Для определения типа грунта могут потребоваться геологические исследования. Данные об уровне промерзания можно получить в местных органах власти и учета.

Опорно-столбчатый фундамент своими руками

После разработки и согласования проекта, можно приступать к выполнению работ на участке. Сделать опорно-столбчатый фундамент своими руками вполне возможно, хотя если у вас мало опыта в строительстве, то лучше привлечь профессиональных строителей

Важно выполнить все этапы, перечисленные ниже

Заглубленный вариант фундамента на опорах оптимально подходит для грунтов, склонных к пучению. При этом глубину заложения устанавливают на 30 см ниже уровня промерзания грунта. Если плотность грунта на земельном участке высокая, то допускается формирование углублений под столбы в диаметр самого столба – при таком подходе, стенки ямы послужат естественной опорой. Опалубку ставят только над землей. Если грунт рыхлый, то необходимо сделать ямы в 1,5 раза шире, чтобы смонтировать опалубку для закрепления каждого столба.

На дно ямы закладывают обязательную подушку. Как правило, это смесь песка и гравия (щебня), которая имеет мощность до 20 см. Ее трамбуют и смачивают.

Стенки ямы, при ее использовании в качестве естественной опалубки, а также надземная часть должны быть покрыты гидроизоляцией. Это необходимо для сохранения целостности конструкции во времени. На подушку в основании следует залить немного бетона, а после затвердевания – несколько арматур небольшого диаметра – для скрепления. Каркас связывают тонкой проволокой и таким образом создают важный опорный элемент всего фундамента.

После окончательного формирования каркаса заливают бетон в каждую яму. При этом, марка применяемого бетона должна быть не ниже М200. Для приготовления раствора под опорный фундамент наиболее часто применяют состав в следующем отношении: цемент-песок-мелкий щебень в пропорциях 1-3-5.

Для выполнения работ по бетонированию основания под опорно-блочный фундамент лучше всего обратиться к специалистам – так вы обеспечите высокое качество и избежите досадных ошибок. При возведении основания будущего дома нельзя упускать даже малые детали.

Опалубка может сниматься только после окончательного затвердевания смеси. Время застывания бетона определяется множеством факторов. Среди которых, влажность и температура окружающего воздуха. Минимальный срок – 3-5 дней. Если ямы были выкопаны больше диаметра опоры, то после застывания нужно сделать обратную засыпку грунта.

Возведение столбчатого основания по этапам

Краткая пошаговая инструкция для строительства столбчатого фундамента.

1. Выполните комплекс изысканий перед составлением проектной документации. После разработки проекта проведите точную разметку столбов по периметру будущего здания.
2. Сделайте скважины (ямы) в местах установки опор. Диаметр углублений должен быть больше, чем будущие опоры – потребуется закладка гидроизоляции и опалубки.
3. Трамбовка основания ямы. Это обеспечивает надежную установку опоры. Обязательно закладывать подушку для основания столба. Лучше из песка, для некоторых конструкций потребуется смесь гравия и щебня.
4. И только после этого производят установку каждого столба, в зависимости от индивидуальных требований каждого материала.

В зависимости от условий конкретного участка при производстве работ накладываются индивидуальные требования.

Материалы для строительства столбчатого фундамента

Классическим материалом для возведения столбчатого основания является бетон, армированный рифленой арматурой. Однако в зависимости от назначения, материала возведения и других характеристик строения опорно-столбчатый фундамент может быть выполнен из бетонных блоков, кирпича, бутового камня. Гораздо реже, как правило, для малых, не создающих больших нагрузок, построек применяются бревна.

Фундамент из бревен

Основание из деревянных столбов обычно сооружается под беседки, навесы, времянки и прочие хозяйственные строения. Широким спросом не пользуется из-за небольшого срока службы и малой несущей способности.

Рисунок 3. Варианты устройства столбчатого основания из бруса (сверху) и бревен (снизу)

Для устройства применяются брус или бревна диаметром 150-200 мм. Перед использованием их нужно качественно обработать антисептической пропиткой и защитить гидроизоляционным материалом – например, часто используется гудрон, отличающийся низкой ценой и довольно неплохим качеством.

Опоры из кирпича и бетонных блоков

Кирпичные столбы – более распространенный способ сооружения столбчатого фундамента. На таких основаниях строят даже каркасные дома. Но опять-таки следует учитывать, что срок службы такой конструкции будет небольшим. Для этих целей подходит исключительно полнотелый керамический и силикатный кирпич, характеризующийся не высоким влагопоглощением (по ГОСТ более 6%, а верхний предел не ограничен, поэтому нужно выбирать конкретный кирпич отталкиваясь от фактических значений водопоглощения).

Фото 4. Опорные столбы из красного кирпича

Также для кладки столбов часто используют бетонные блоки размерами 400х200х200мм – их нужно на порядок меньше. Так, при выкладке опоры из кирпича надо, его площадь формируется из 4 кирпичей, то блоков необходимо всего 2 (плюс к этому высота будет гораздо больше). Глубина заложения столбов обычно принимается в пределах 500-700 мм.

Фото 5. Опорные столбы из блоков

Перед кладкой опор выполняется устройство песчано-гравийной подушки толщиной 200-300 мм с тщательным утрамбовыванием каждого слоя. Сверху подушку нужно полить цементным молочком.

После выкладки столбов строительные работы можно продолжать по истечении 2-3 недель, которые нужны для набора раствором достаточной прочности.

Монолитные железобетонные и трубные столбчатые фундаменты

Столбчатое основание в виде железобетонных опор обладает большей несущей способностью и надежностью, что достигается за счет монолитной конструкции и армирования. Для его устройства подготавливаются канавы определенного размера, в которых делается песчаная подушка и устанавливается армирующий каркас из рифленой арматуры. Выше уровня земли делается опалубка из обрезной доски или фанеры. Финишный этап – заливка бетоном.

Фото 6. Железобетонные опоры столбчатого фундамента

Нередко используются асбестоцементные или металлические трубы, которые выступают в качестве несъемной опалубки. Для них тоже подготавливаются скважины соответствующих размеров, а внутрь устанавливается армирующий каркас из арматуры.

Фото 7. Столбчатое основание с использованием асбестоцементных труб

В некоторых ситуациях целесообразно выполнение подошвы или так называемой «пяты» – специального расширения в нижней части опоры. Такой вариант идеально подходит при строительстве фундаментов на сложных грунтах и под здания с внушительным весом.

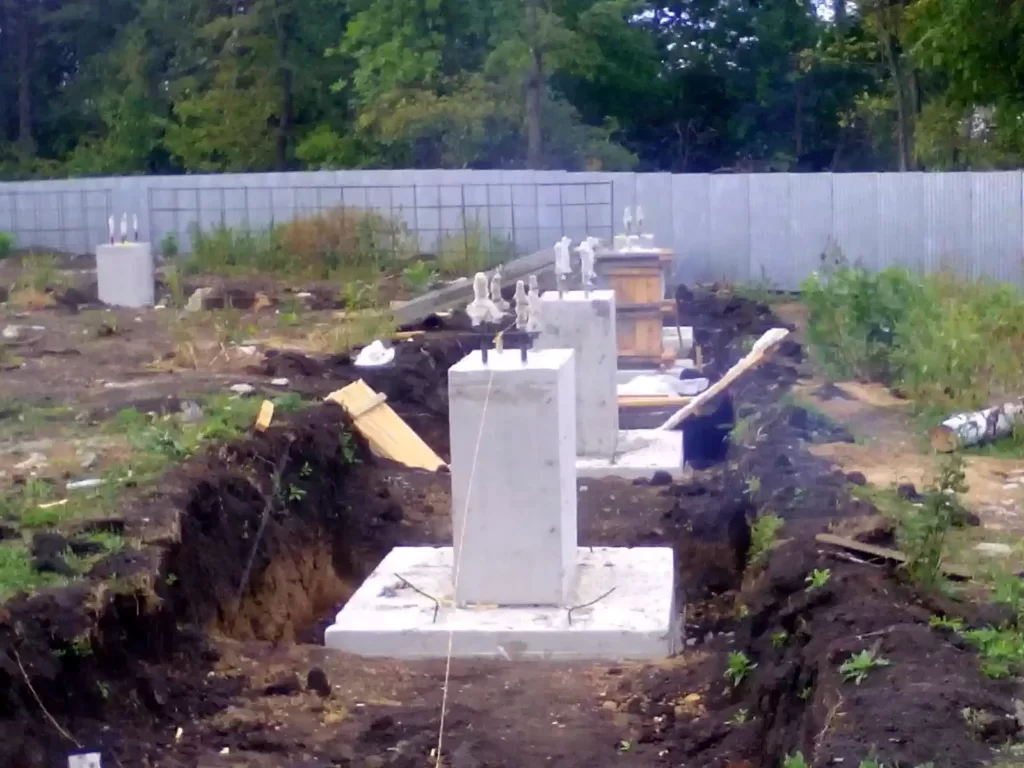

Фото 8. Бетонные опорные столбы основание с подошвой в нижней части

Виды столбчатого фундамента: какой выбрать

В зависимости от материала, выделяют несколько видов столбчатого фундамента.

Виды столбчатого фундамента Источник postroysia.ru

Каждый из них имеет свои особенности установки.

1. Монолитный железобетонный фундамент. Прочный, способный выдерживать большой вес (например, двухэтажный деревянный домик). Подходит для сложного грунта.
2. Кирпичный столбчатый фундамент. Самая прочная основа с наиболее длительным сроком службы, если подобрать полнотелый обожжённый кирпич с минимальным коэффициентом влагопоглощения.
3. Бетонный фундамент. Его долговечность будет зависеть от качества выбранного материала.
4. Столбчатый фундамент из бутового камня. Не устойчив на подвижной почве, поэтому его можно устанавливать на относительно ровной поверхности.
5. Столбчатый бутобетонный фундамент надёжен и может укладываться разными способами.
6. Деревянный фундамент. Если бревна покрыть огнебиозащитным, а затем гидроизоляционным материалом, то изготовленный из них фундамент способен прослужить длительное время под беседками, террасами, верандами.
7. Асбестовый фундамент. Изготавливается из асбестовых труб, которые играют роль своеобразной несъёмной опалубки. Выдержит массивную деревянную постройку.
8. Столбчатый фундамент из металлических свай. Они вкручиваются в глубоко в грунт, закрепляясь в самых плотных слоях.

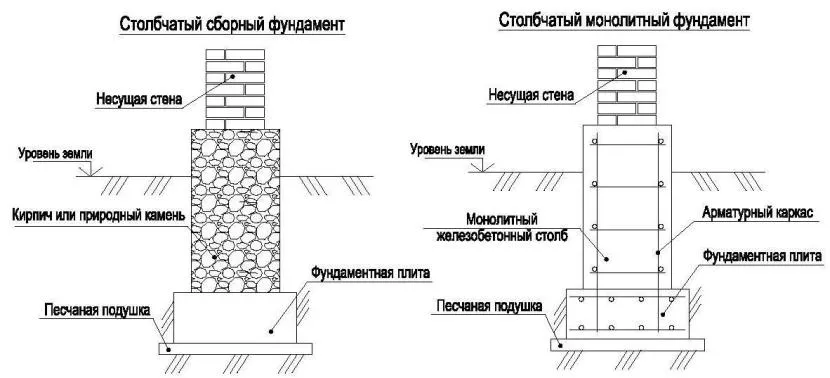

Монолитный и сборный фундаменты Источник userapi.com Выбор фундамента зависит от грунта и сооружаемой конструкции. Материал зависит от того, из чего будет изготавливаться будущая постройка и какого она будет веса. Также от веса и от качества грунта зависит глубина.

В зависимости от заглублённости фундамента выделяют три его типа

Важно выбрать подходящий под конкретную местность и вес тип, потому что он обеспечит стойкость опоры:

1. Незаглублённый. Устанавливается почти поверх почвы, нужно лишь снять её плодородный слой. Подходит для непучинистой почвы. Применяется при строительстве небольших бань и мелких хозяйственных построек. Незаглублённый фундамент лучше делать из бетона или кирпича.
2. Мелкозаглублённый. Он монтируется на глубине 40-70 см. При его изготовлении чаще всего используются трубы из асбеста, пластика или металла. Подойдёт для строительства беседок, веранд или террас на слабопучинистой почве.
3. Заглублённый. Монтируется ниже точки промерзания грунта. Обычно устанавливают на глинистую и водонасыщенную почву.

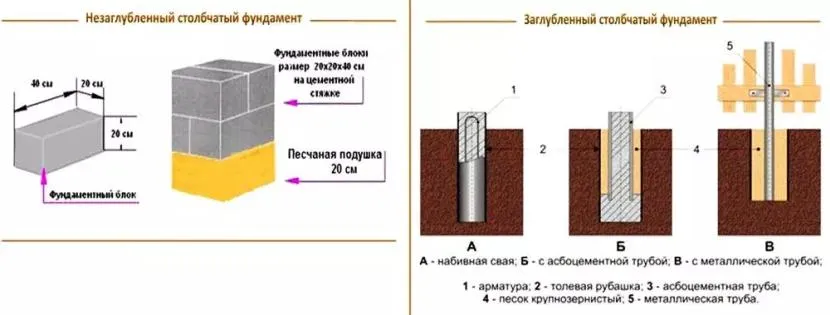

Конструкция заглублённого и незаглублённого фундамента Источник housechief.ru От того, как делать столбчатый фундамент, зависит прочность строения и срок его службы: если фундамент подобрать под конструкцию неправильно, то стены могут перекоситься, появятся трещины или дом попросту просядет.

Особенности монтажа фундамента на склоне

Процесс обустройства основания на склоне на порядок сложнее, чем на обычной местности, и требует тщательных расчетов.

Для местности под уклоном подойдут фундаменты:

• ленточный;
• ступенчатый;
• столбчатый;
• свайный.

Мастера отмечают, что основание не может быть по высоте больше, чем 4 ширины такого участка. До начала возведения нужно разметить участок на несколько квадратов, продумать меры против оползня. Не рекомендуется браться за создание основы под строение самостоятельно, лучше пригласить специалистов, у которых за плечами успешный опыт реализации подобных объектов.

При расчетах, выборе типа важно учесть 2 фактора: угол наклона участка и тип почвы. Угол уклона площадки определяется в процентах:. Угол уклона площадки определяется в процентах:

Угол уклона площадки определяется в процентах:

• до 3 % – местность считается ровной, особых мер предпринимать не нужно;
• 3-8% – маленький уклон;
• до 20% – уклон средний;
• свыше 20% – уклон крутой.

Для ровной местности или с небольшим уклоном оптимальным вариантом будет лента. При среднем уровне уклона до 20% рекомендуется монтировать ленточно-ступенчатый фундамент. На участке с крутым уклоном возводят столбчатое или свайное основание.

Грунт бывает:

• глинистым (с высоким содержанием глины) – легко промерзает и поддается морозному пучению;
• песчаным – быстро пропускает влагу;
• скалистым – прочный, влагу не пропускает;
• хрящеватым – с комбинированным составом из глины, щебня, песка.

Почва с высоким содержанием влаги начинает быстро пучиниться на морозе, одновременно выталкивая слои фундамента. При таких условиях обустройство ведется ниже отметки промерзания почвы.

Возведение на склоне монолитной ленты подразумевает погружение одной из цокольных частей с заглублением в склон. Такая трудоемкость и затраты оправданы лишь в случае проектирования дома из кирпича или бетона.

Столбчатый фундамент подойдет для каркасных конструкций на участке с холмами, небольшими возвышенностями.

Установка свай – универсальный вариант. Подходит для участков с любым уровнем уклона, разных по сложности сооружений. Обойдется в разы дешевле ленты. Один минус – нельзя соорудить подвал.

Монолитный столбчатый фундамент

Монолитный столбчатый фундамент

Монолитное основание – это совокупность опор, расстояние между которыми заполнено щебенкой и песком, после чего залито бетонной смесью. На небольших участках более целесообразно выкапывать не ямы, а единый котлован.

Дренажная подушка для монолитного фундамента формируется стандартно — из утрамбованных слоев щебня и песка. В неё слегка углубляются армирующие пруты. Поскольку уложить их в вертикальную опалубку сложно, сначала монтируется армирующая конструкция.

Для подошвы, служащего опорой, из щитов ДСП или ОСП сбивается опалубка, а также укосины от стен или дна котлована. Залить потом бетона в один слой не составит труда.

Перед этим внутрь короба опалубки укладывают гидроизоляционный материал (рубероид), после чего послойно заливают бетонную смесь. Каждый слой должен иметь толщину 25-30 см. В ходе заливки бетон тщательно утрамбовывается. Пока короб опоры не будет заполнен им полностью, нельзя допускать засыхания слоёв.

По окончании заливки бетону нужно дать время как следует затвердеть. Обычно на это уходит до 4 недель. Опалубка же демонтируется уже через неделю.

Последний этап – монтаж ростверка, с помощью которого будет распределяться нагрузка между столбчатыми опорами.

Требования к фундаменту

Правильный фундамент должен соответствовать следующим требованиям:

• Достаточные прочностные характеристики и устойчивость – обеспечиваются правильно подобранными габаритами конструкции и качественными материалами, используемыми для его сооружения.
• Соответствие нагрузок от здания на грунт его сопротивлению.
• Устойчивость к воздействию касательных сил морозного пучения.
• Стойкость к воздействию грунтовых вод.
• Долговечность – достигается за счет правильной выполненной гидроизоляции и применения водо- и морозостойких материалов.

Рисунок 1. Универсальное ленточное основание

Изготовление фундамента с необходимыми прочностными и другими характеристиками возможно только при соблюдении всех вышеописанных требований.

Глубина заложения

Основной критерий выбора параметров фундамента — обеспечение его целостности. Потому, при планировании, всегда закладывают запас прочности порядка 20-40%. Он компенсирует (до какой-то степени) непредвиденные изменения условий (уровня грунтовых вод, непредвиденно низких зимних температур) или нагрузок. Особенно ярко это проявляется именно при планировании фундаментов: и глубину заложения берут с запасом и несущую способность обычно занижают. Оно и понятно: добавить что-то к уже готовому фундаменту затея или очень дорогая или нереальная.

Наибольший запас прочности закладывают на пучинистых грунтах: просчитать их проявление невозможно, потому стараются сделать как можно надежнее. Для этого для частных домов фундаменты закапывают ниже глубины промерзания грунта. Вы узнаете средние данные по вашему региону, и добавляете к этой цифре порядка 15-25 см. Так получаете глубину заложения фундамента. Например, по региону грунт промерзает на 1,5 м, значит глубина заложения фундамента 1,65-1,75 м.

Несколько примеров монолитных столбов

Как вы понимаете, если делать сборные столбы — из кирпича, бута, блоков — придется под каждый копать приличных размеров яму. Дно должно быть ниже глубины заложения на 20 см, чтобы сделать отсыпку. Также яма должна быть прилично шире — в ней надо будет работать, складывая опоры. Это — еще одна причина почему делают монолитные столбы: под них бурятся лунки, на дно высыпается гравий или песок и вставляется опалубка (чаще всего трубы нужного диаметра). Внутрь которых устанавливают армирующий элемент — каркас из арматуры или металлическую трубу.

Это правило работает для тяжелых зданий. Но под них столбчатые фундаменты делают редко. Их ставят в основном под легкие постройки: деревянные или каркасные дома или хозпостройки. Если в таком здании не планируется подвал, целесообразнее сделать фундамент малозаглубленный (глубина заложения от 0,5 до 0,7 уровня промерзания) или незаглубленный (от 0,3 до 0,5 глубины промерзания).

Пример устройства незаглубленного столбчатого фундамента при глубине промерзания 1,2 м (1/3 от 120 см — это 40 см)

При таком выборе силы пучения будут действовать на столбы, но так как их площадь меньше, чем у ленты, то и воздействие окажется не таким сильным. Эти воздействия успешно компенсируются конструкцией каркасного или деревянного дома. Тем более, что принимаются дополнительные меры по снижению воздействия сил пучения:

• на дне ямы под столб делают гравийную подушку, которая часть нагрузки принимает на себя;
• делают боковые поверхности гладкими и дополнительно их смазывают солидолом, битумной мастикой, эпоксидной смолой и т.п.
• делают утепленную отмостку вокруг дома.

В результате большинстве случаев хозяева даже не замечают, что фундамент «пучило». Какие-то опоры слегка поднялись, ростверк и обвязка их компенсировали. После оттаивания грунта все вернулось на место.

В грунтах хорошо отводящих воду столбчатый фундамент делают мелкого заложения или незаглубленный

Тут важно только правильно подобрать площадь колонн, чтобы равномерно передавать нагрузку

Особенности и схема конструкции

Столбчатым фундаментом именуют систему опор, соединенных друг с другом ростверком. Столбы располагаются в углах строения, в точках пересечения перегородок, а также на длинных участках. Ростверк чаще выполняется из монолитного бетона, железобетонных блоков, дерева или металла.

Основание столбчатого типа подойдет для глинистой, щебенистой, галечной почвы, крупногравийного песка. Такие конструкции сооружаются на местности с высоким залеганием грунтовых вод, а также точкой промерзания, расположенной ниже 1,5 метров от поверхности земли.

При проектировании фундамента на столбах важно помнить основные параметры такой конструкции. Общая схема подобного основания выглядит следующим образом:

1. Расстояние между соседними опорами – от 1,5 до 3 метров. Конкретное значение выбирается, исходя из типа грунта и предполагаемой нагрузки.
2. Глубина залегания столбов – 1 м (для влажных глинистых почв), 70 см (на песчаных и крупнообломочных грунтах) или менее 50 см (на непучинистых скальных породах).
3. Сечение столбов: 0,4 м (из бетона), 0,6 м (из кирпича), 0,4 м (бутовые).
4. Ростверк изготавливается из балок с сечением не менее 15×15 см.

Иногда столбчатый фундамент выполняется и без ростверка. Подобная конструкция подойдет для щитовых домиков или срубов. При строительстве кирпичного здания, а также строений из шлакоблоков или облегченного бетона наличие ростверка обязательно.

Характерные особенности столбчатого фундамента

Конструктивно основание этого типа состоит из заглубленных в грунт опор. Устройство столбчатого фундамента выполняется на глубину не более 1,5 м, но средний показатель редко превышает 0,5-0,7 м. Над уровнем земли опорные столбы обычно выступают на 0,2-0,5 м.

Опоры монтируются под всеми углами строения, а также в местах примыкания внутренних несущих стен и перегородок. Под участками длиной более 3-3,5 м устанавливаются дополнительные столбы. Стандартное расстояние между соседними опорами составляет от 1,5 до 3 м и определяется в зависимости от типа грунта, общим весом строения и предполагаемыми нагрузками.

Фото 1. Небольшой домик, построенный на столбчатом фундаменте

Однако опорный фундамент состоит не только из столбов. Другим его конструктивным элементом является ростверк, который обеспечивает равномерное распределение нагрузок на грунтовое основание.

Так, столбчатый фундамент для каркасного дома может сооружаться с обвязкой из бруса или бревна. Для более тяжелых строений ростверк, как правило, делается из стальных двутавровых балок или швеллеров. Но чаще застройщики отдают предпочтение монолитной железобетонной ленте, сооружаемой поверх опорных столбов. Это обусловлено более высокой несущей способностью и капитальностью подобной конструкции.

Рисунок 2. Конструкция каркасного строения на столбчатом основании

Типы столбчатого фундамента, материалы и особенности

В зависимости от глубины расположения основания столбчатые фундаменты делятся на следующие виды:

• Незаглубленные — глубина их заложения составляет в среднем от 0,3 до 0,5 глубины промерзания почвы в данной местности.
• Малозаглубленные — к ним относят основания зданий, заложенных на глубине равной 0,5—0,7 глубины промерзания согласно нормам.
• Заглубленные, основание которого опускается на уровень промерзания грунта и ниже.

Изготавливают опоры столбчатого фундамента из различных материалов. На выбор определенного вида материала влияет,в первую очередь, вес возводимого здания.

Для столбов может использоваться:

• бутовый камень или камень-плитняк, имеющий средние размеры, причем нужно подбирать материал для опор одних параметров;
• красный кирпич хорошего обжига, так как материал низкого качества может быстро разрушиться;
• комбинация бетона и бутового камня;
• монолитный железобетон;
• блоки из железобетона и бетона; трубы из асбестоцемента или металла, заполненные бетонной смесью;
• древесина твердых пород.

Для обеспечения устойчивости здания и длительной его эксплуатации опоры при сооружении фундамента должны выдерживать значительную нагрузку, что возможно лишь при определенных габаритах. Размеры каждого столба, глубина их заложения, количество столбов, места расположения, а также расстояние между соседними столбами являются расчетными. Определенно не стоит в данном случае применять метод «на глаз», лучше воспользоваться помощью профессионалов или специализированных программных инструментов.

По конструкции столбчатый фундамент сооружают монолитным (из железобетона), комбинированным (трубы из асбестоцемента или железа, залитые раствором) или сборным из отдельных элементов (кирпич, камень или готовые блоки). Кроме того, возводят фундамент подобного типа, используя готовые столбы из железобетона или дерева.

К особенностям монолитного столбчатого фундамента относятся: использование в качестве основного материала бетонна; трудоемкость из-за соблюдения технологии сооружения столбов; необходимость обустройства опалубки и использования арматуры; надежность, долговечность и прочность конструкции.

Сборный столбчатый фундамент менее трудоемкий и возводится с использованием штучных элементов. Такой фундамент широко использовался в прошлом, он отличается следующими параметрами: значительным сокращением сроков сооружения основания; необходимостью проведения гидроизоляционных работ. Кирпичный фундамент применяется довольно редко из-за сложности возведения и способности кирпича впитывать влагу, разрушаясь под ее воздействием. Поэтому часто используется комбинированный вариант, при котором нижняя часть опор, находящаяся в земле, отливается из монолитного бетона, а верхняя возводится из кирпича. Фундамент из бетонных блоков менее подвержен разрушению под действием влаги, но впитывает ее, поэтому нуждаются в проведении гидроизоляционных мероприятий. Кладку из блоков выполняют с обязательной перевязкой швов, а для усиления прочности в пустоты устанавливают металлические стержни и заполняют их раствором.

Особенности комбинированного столбчатого фундамента: сокращение сроков строительства основания; не требуется точно соблюдать глубину заложения всех опор, так как этот параметр корректируется.

Фундамент из труб, применяющихся в качестве столбов, напоминает свайный, но характеризуется меньшей глубиной заложения.

Характерные черты возведения фундамента из готовых столбов: увеличение скорости сооружения; снижение трудоемкости выполнения работ. Для этой технологии применяются опоры из древесины или железобетона.

Под дома из дерева, особенно возводимые по каркасной технологии, можно устанавливать столбы из древесины хвойных пород или дуба, обработанные специальным составом от гниения.

Для того чтобы увеличить устойчивость опор и исключить их горизонтальное смещение, верхние торцы столбов соединяются между собой металлическими балками, швеллером или монолитной конструкцией из железобетона, называемой ростверком. В зависимости от климатических условий и рельефа местности его нижняя часть может быть заглубленной в траншею, располагаться на уровне земли или иметь зазор между почвой и поверхностью фундамента. Чтобы защитить стены от неблагоприятного воздействия грунта и влаги на столбчатом фундаменте сооружают цоколь.

Расчет проекта

Никакое строительство не может быть начато без проекта, включающего в себя такие разделы:

• изыскательский;
• архитектурно-планировочный;
• конструктивно-строительный;
• инженерно-коммуникационный;
• экономический;
• строительно-организовочный;
• набор исполнительно-разрешительной документации.

Заказывать все эти части самостоятельно, а потом собирать их в единый документ, дающий право на начало строительства, вряд ли представляется целесообразным.

План столбчатого фундамента

Проект каркасного дома на столбчатом фундаменте, созданный в трехмерной программе

Хорошо, если эта организация в своем составе имеет производственные бригады, непосредственно занимающиеся строительством на площадке. Тогда при наличии существенной скидки владельцу участка останется заказать работу «под ключ» и спокойно дожидаться когда его в соответствии со сроками заключенного договора призовут принимать готовый дом.

Как сделать столбчатый фундамент своими руками: пошаговая инструкция

Перед началом всех работ необходимо изучить грунтовое основание, определить уровень грунтовых вод, а также произвести качественный расчет необходимого количества опорных столбов, варианта их исполнения. Только потом можно приступать к подготовке строительной площадки.

Видео о том, как можно сделать столбчатый фундамент своими руками:

Расчет

Для того, чтобы грамотно выполнить расчет, можно нанять для этого квалифицированных специалистов, либо воспользоваться специальными компьютерными программами.

Благодаря точному расчету можно получить необходимое количество столбов, их площадь сечения, а также необходимый показатель заглубления. Количество опор расчет обычно выдает минимальное: если выполнить их с меньшим шагом, то это позволит возвести более надежное строение.

На фото чертежи столбчатого фундамента с размерами:

Земляные работы

Вначале необходимо снять с участка плодородный слой грунта. В среднем, этот размер составляет 20 сантиметров. Далее необходимо обозначить места установки опорных столбов. При помощи бура выполняются скважины определенной глубины и размера. Для более качественного обустройства разметки будущей системы можно воспользоваться геодезическим теодолитом.

Устройство подушки под столбы

Под подушкой подразумевают слой песка, толщина которого обычно не более 30 сантиметров. После засыпки, песок необходимо утрамбовать. В большинстве случаев, для выполнения данного этапа работ используют бревно небольшого сечения.

Песок отводит лишнюю грунтовую влагу от опорных столбов. Далее выполняется бетонный слой, толщиной от 10 до 30 сантиметров. Он служит опорой для будущей конструкции.

Выполнение опалубки

При выполнении опалубки стоит учитывать вид грунта. Если на строительной площадке глинистая почва, то возведение опалубки может не потребоваться, так как глина не обваливается. Если же грунт представляет собой песок, то данная конструкция выполняется из деревянных досок, либо аналогичных плоских материалов. При первом варианте обязательной технологией будет служить укладка рубероида в скважины. Он будет выполнять не только роль стенок, но и гидроизоляции.

Если в качестве материала для опалубки выбирается натуральная древесина, то специалисты рекомендуют тщательно смочить ее водой. В противном случае она будет впитывать влагу из раствора бетона, тем самым ухудшая его качественные показатели.

Армирование

Армирование опорных столбов проводится обязательно, так как именно оно сдерживает нагрузки. Железная арматура нарезается на необходимого размера куски и связывается между собой в каркас

В данном случае очень важно сложить отдельные изделия относительно друг друга. Каркас опускается в скважину строго посередине

Только после этого можно заливать бетон.

Заливка бетона

При заливке бетонного раствора необходимо простукивать опалубку, чтобы удалить лишний воздух и выполнить качественные столбы. Бетонный раствор при стандартном замешивании должен состоять из одной части цемента, двух частей песка, а также трех частей щебня. Столбы необходимо не трогать 28 дней. Только после этого они будут иметь необходимую прочность.

Гидроизоляция

Так как отдельным элементам угрожает почвенная и атмосферная влага, очень важно выполнить качественную гидроизоляцию столбов. От поверхностной влаги конструкцию обычно защищает отмостка

Также можно использовать влагозащитный бетон.

Поверх подушки обязательно следует положить гидроизоляционный слой, который может быть выполнен из рубероида. Стенки ямы также следует защитить гидроизоляционным материалом.

Утепление

Утепление снаружи более распространено, так как оно сохраняет показатели прочности бетона, не пропускает холод внутрь дома, а также является дополнительной зашитой от влаги. Данный этап работ можно выполнить с помощью пенопласта, пеноплекса, а также экструдированного пенополистирола. Слой утеплителя необходимо выполнить на основании и вокруг самих опор.
