Столбчатый фундамент из труб (асбестовых, железных, ПВХ) от разметки до заливки: инструкция, как возвести своими руками

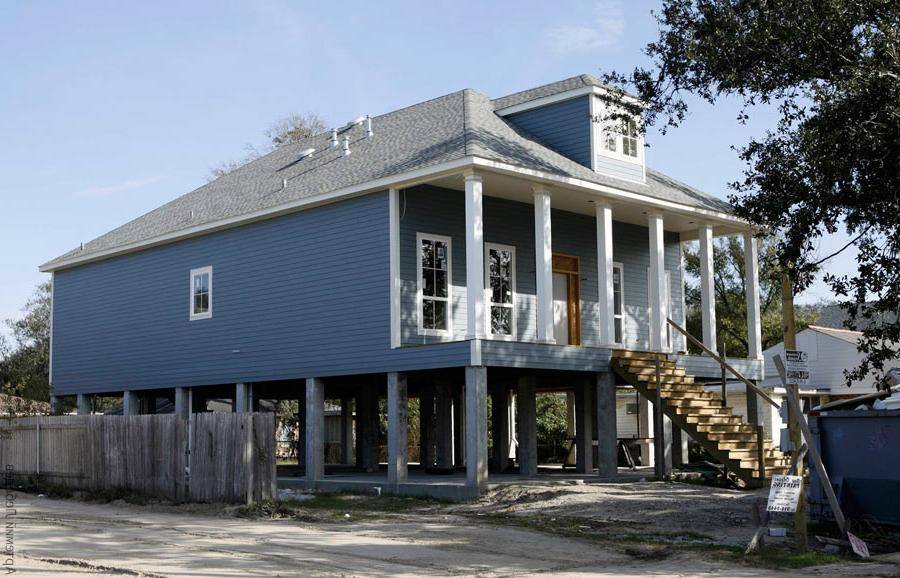

Материалы для столбчатого фундамента

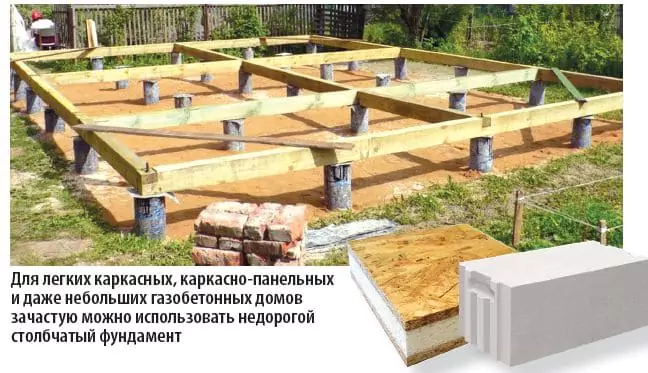

Перед началом строительства необходимо ознакомиться с техническими характеристиками будущего каркасного дома, а также изучить почвы, которые присутствуют на участке строительства. От этого будут различаться выбранные для проведения строительных работ материалы. Материалы для столбчатого фундамента будут различаться по форме, величине сечения столбов, а также глубине расположения опор в грунте.

Рассмотрим основные виды материала, которые выбираются для изготовления фундамента из столбов:

Железобетон – заливку столбов такого фундамента производят в предварительно изготовленную деревянную опалубку прямоугольного сечения. Дополнительную стойкость фундаменту придает установленная в бетонные столбы стальная связанная арматура.
Бут, бутобетон – камни природного происхождения, имеющие одновременно и неправильную форму и две условно параллельные грани. Несущую стойкость может обеспечить грамотный подбор материала и соединений между камнями, верным проектом соединений столбов и четкое следование инструкциям по укладке опор такого типа. Если основа фундамента изготавливается из бута или бутобетона, дополнительную стойкость ему придаст закладка армированной проволоки сечением от 6 мм или арматурной сетки. Подушка из мелкого песка под опорой не превышает толщину 300 мм. Если под стройкой грунт неоднороден, то основание столбов железобетонного фундамента расширяют за счет выступов.
Под столбчатый фундамент из блоков своими руками выбираются готовые стеновые блоки правильной прямоугольной формы. В базовом варианте блоки имеют размер приблизительный к 200х200х400 мм. Блоки стеновые устанавливаются как под землей так и в наземной части фундамента, подушечные – в основании столбчатой опоры в трапециевидной форме.

Достаточно часто дополнительную прочность конструкции может придать не только комбинирование материалов, но и комбинирование техник разного типа в выполнении фундамента.

Столбчатый фундамент с ростверком.

На заметку
Один из распространенных видов работ, когда возводится столбчато ленточный фундамент своими руками, он сочетает в себе установку столбов в подземной части и заливку бетона по всему периметру в наземной части. Либо проведение работ с точностью, да наоборот – ленточный фундамент под землей, столбчатый – в наземном исполнении.

Процесс укладки и соединения

В отношении процесса укладки и соединения асбоцементных труб, то стоит заявить, что проводить работы оптимальнее поэтапно.

Подготовка

Для обеспечения успешного результата работ стоит обратить внимание на уровень качества подготовительных работ. Тут речь заходит о том, что траншея должна иметь равномерный уклон, а дно должно быть максимально ровным

Принципиально важно знать, что яркую транспортировку и укладку необходимо делать сходу перед работами

Всё это обусловлено свойствами материала

Принципиально важно знать, что яркую транспортировку и укладку необходимо делать сходу перед работами. Всё это обусловлено свойствами материала

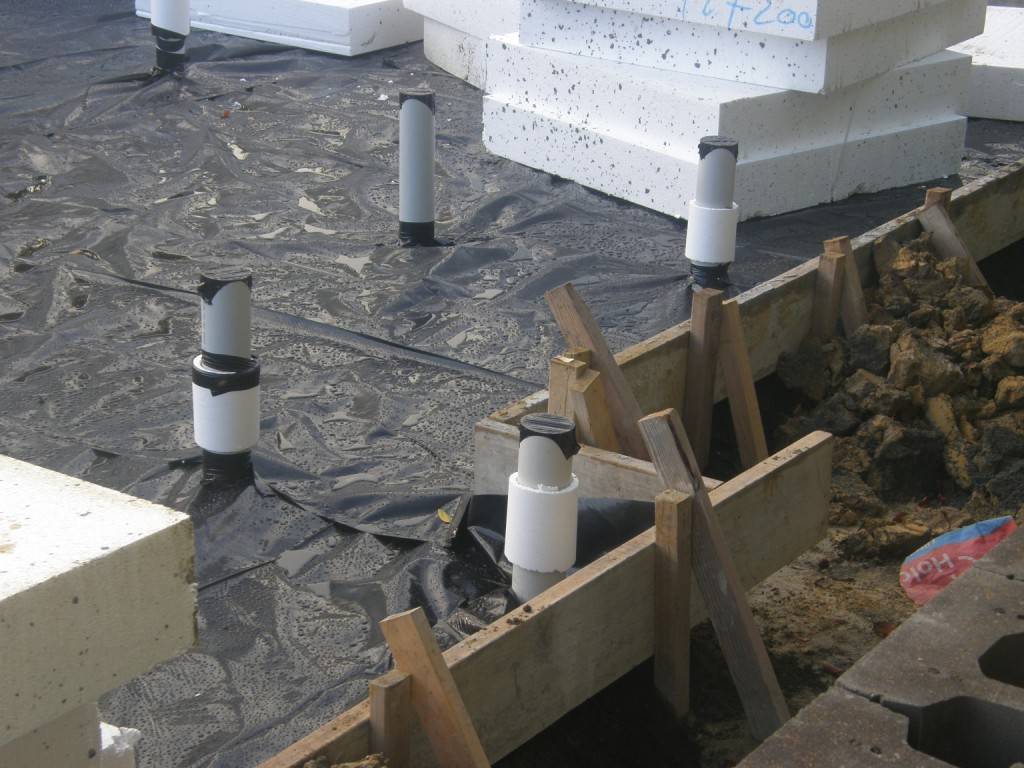

Укладка и соединение

По окончании подготовки возможно приступать к работам по укладке и соединению труб

Тут принципиально важно понимать, что выполнить все работы конкретно самому удастся вряд ли, а потому необходимо озаботиться о привлечении нескольких ассистентов

Помимо этого, в случае если диаметр труб, а соответственно и вес изделий, будет большим, то появится необходимость применения специализированной техники.

Сперва укладываются две части трубы на некотором расстоянии друг от друга. Потом, на один из торцов трубы надевается соединительная муфта. Для удобства работ, рекомендуется смазать резиновые уплотнительные кольца солидолом либо подобным составом. Потом подставляется второй отрезок трубы и на него надвигается соединительная муфта. Для движения муфты употребляется особый винтовой домкрат

Принципиально важно следить за центровкой размещения труб, поскольку перекосы осложнят работы. При соединении муфтой нужно следить за тем, дабы она была надета на оба торца соединяемых элементов на равное расстояние от края

Для удобства контроля на трубы наносится разметка соответствующая половине ширины муфты

При соединении муфтой нужно следить за тем, дабы она была надета на оба торца соединяемых элементов на равное расстояние от края. Для удобства контроля на трубы наносится разметка соответствующая половине ширины муфты.

Для полноты рассмотрения вопроса необходимо подчеркнуть и случаи, в то время, когда приходится соединять отрезки трубы. Такое возможно, к примеру, при ремонте канализации. Для соединения труб в этом лучше применять муфты типа «Жибо». Сущность работ содержится в следующем:

На один торец соединяемой трубы надевается особый фланец, оснащенный резиновым уплотнителем.
Та же процедура проводится с другим соединяемым элементом.
Фланцы центрируются и стягиваются между собой болтами.

В заключение возможно добавить, что способов соединения асбоцементных труб существует пара, выбирать конкретный вариант нужно, исходя из событий. Какой бы вариант не был выбран, работы необходимо проводить щепетильно и ответственно.

Как сделать ремонт и укрепление столбчатого фундамента своими руками?

У столбчатого фундамента, который возводится своими руками, при неправильном подсчете нагрузок или ошибке при возведении могут возникать некоторые критические изменения, которые способны повлечь за собой перекос здания, его посадку в отдельных местах либо трещины в несущих стенках.

Если проблемное место хозяин выявил сразу, не следует паниковать. Если в качестве основы использовались металлические трубы, которые выступают поверх грунта, самым простым способом будет приварить несколько дополнительных профилей к ним и связать между собой.

Схема столбчатого ростверка.

Для асбестовых и пластиковых труб понадобится прибегнуть к рытью траншеи в районе проседания и заливки монолитной основы фундамента.

Еще одним способом, который является более затратным, является просверливание отверстий в выступающей части над грунтом пластиковых или асбестовых труб, в которые высверливаются анкера или шурупы и к ним привариваются армированные пруты. Таким образом может быть обеспечена жесткая связь между всеми опорами.

В крайнем случае при помощи специальной техники есть возможность приподнять здание бани из кирпича с просевшей стороны, после чего вырыть траншею и возвести монолитный или ленточный фундамент.

в основании построек

Формируются фундаменты для сараев из типа с их установкой в пробуренные скважины и заливкой смесью из бетона. Используется для увеличения надежности и прочности. Но, как и любая другая конструкция, она имеет свои достоинства и недостатки.

Среди недостатков стоит отметить недолговечность использования. Составляет максимальный период эксплуатации около 70 лет, с учетом того, что железобетонное основание способно простоять несколько сотен лет, фундаменты из камня и кирпича также отличаются долгим сроком службы.

Столбчатая конструкция из труб не может использоваться на слабых грунтах, заболоченных участках и на местности с большими перепадами рельефа.

Несмотря на это, такой тип фундамента имеет множество преимуществ:

Для набора прочности требуется около недели, после этого можно начинать дальнейшие работы.
Нет необходимости в покупке пиломатериала для создания опалубки.
Невысокая стоимость. Трубы асбестоцементного типа стоят намного дешевле бетонных блоков или железобетонных свай.
Не нужно рыть траншею, выравнивать дно и засыпать песчано-гравийную смесь, как этого требуют некоторые типы оснований.
Для установки не требуется грузоподъемная техника и помощь специалистов.

При выборе фундамента для будущего строения необходимо учитывать достоинства выбранной конструкции: устойчивость, сопротивляемость подвижным грунтам, прочность. Однако большую роль играют и такие качества, как стоимость материала и возможность самостоятельного возведения. Для экономии семейного бюджета можно построить трубчатый фундамент своими руками, но даже простой и доступный вариант требует теоретической подготовки и навыков земельных работ.

Способы укрепления асбестовых, металлических или пластиковых труб в грунте имеют некоторые различия

Особенность основания из асбестовых труб

Асбестоцементные трубы стали использоваться в частном строительстве относительно недавно. Долгое время от них отказывались из-за мифов об экологической небезопасности и сложности монтажа.

Сегодня сваи из асбестоцементных труб и столбчатые основания пользуются широким спросом. Они по-особому востребованы в условиях с нестабильной почвой, где проблематично установить ленточную конструкцию.

Среди таких грунтов:

Суглинки.
Глинистые.
Влагонасыщенные.

Асбоцементные изделия выполнены на основе особого волокна (асбеста) и портландцемента. Они бывают напорными и безнапорными, но для возведения построек допускается использование только первого типа.

Диаметр конструкций варьируется от 5 до 60 см, при этом они способны справляться с нагрузками в 9 атмосфер, сохраняя большой срок службы и высокий коэффициент гидравлического сопротивления.

Специфика монтажа не отличается от стандартной, которая применяется при обустройстве свайных оснований. Под изделия прокапываются углубления, размещение и глубина которых определяется проектным планом. Дальше конструкции погружаются в скважины и заливаются бетонным раствором.

Преимущества и недостатки

Обустраивая фундамент из асбоцементных труб, нужно внимательно изучить его плюсы и минусы. Ключевым достоинством подобного решения считается долговечность и минимальный коэффициент теплового расширения. Еще оно выдерживает пребывание в агрессивной среде и не боится коррозии. Такие конструкции дешевле металлических аналогов, что позволяет сэкономить на строительстве.

Конструкции хорошо обрабатываются механическими способами, а срок их службы не ограничивается. Изделию не страшна электрохимическая коррозия, а показатели гидравлического сопротивления минимальные. Под воздействием температурных скачков она не меняет своей геометрии и линейных размеров.

Строители ценят трубы для фундамента из асбестоцемента за универсальность, поскольку они подходят для «проблемных» участков с неустойчивыми грунтами. При этом монтажные работы можно выполнить без привлечения специальной техники, что снижает расходы.

Для возведения основания не нужно проводить большое количество земляных работ и заливать обширные площадки бетоном.

Стоимость монтажа фундамента ниже, а показатели влагостойкости свая намного выше. Поверхность надежно изолирована от коррозийных и деформационных процессов, а еще не теряет прочности при интенсивной эксплуатации.

Однако у конструкций имеются и недостатки. Среди них — минимальная несущая способность, из-за чего они не подходят для болотистой местности и почвы с большим содержанием органических элементов. Для повышения значений приходится использовать больше труб и скважин.

Ростверк или каркас: что использовать

Начиная сооружать фундамент на асбестоцементных трубах своими руками, важно определить, что использовать: несущий каркас или ростверк. Второй вариант востребован при обустройстве построек из газобетона, арболитовых блоков и других стройматериалов на основе цемента

Схема устройства фундамента

Интересуясь, как сделать фундамент, используя асбестоцементный тип труб, нужно руководствоваться такой схемой:

Столбы размещаются с небольшим выступом над почвой или вровень.
Опоры оснащаются ростверком.
Для изготовления ростверка под щитовую постройку используется деревянный брус. Для зданий из пеноблоков — железобетонные балки.

Технология изготовления столбчатого фундамента

Дальнейшие работы будут делиться на два этапа, каждый из которых требует ответственного и пошагового выполнения.

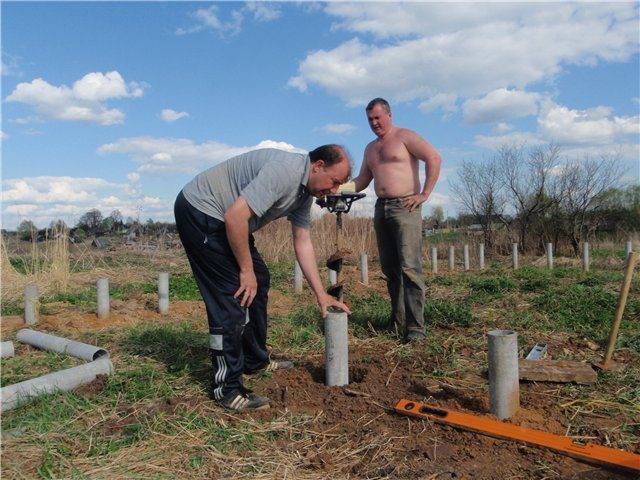

Бурение скважин и установка свай

Согласно разметкам изготавливаются скважины с помощью бура. Глубина скважины должна быть глубже уровня промерзания почвы на 25 см, а ширина – на 7 см больше диаметра ПВХ труб. Ввиду возможных обвалов, не стоит бурить сразу все скважины, лучше изготавливать их последовательно;
Используя лопату или специальную насадку на бур, на дне скважины делают расширение высотой 25 см и диаметром 12 см;
Изготавливают подушку на дне скважины из смеси песка с гравием толщиной 20 см;
Вставляется труба таким образом, чтобы ее поверхность практически совпадала с нижней плоскостью ростверка.
Используя уровень отметить на столбах расположение нижней части ростверка и при необходимости отрезать сваи согласно разметке;

Бетонирование труб

Готовый раствор бетона для удобства налить в емкость и залив 20 литров в полость трубы, необходимо приподнять ее на 20 см. Бетон, растекаясь по расширению, образует пятку. Оставшееся пространство вокруг опоры засыпать почвой и тщательно утрамбовать; В трубу вставить заранее сваренный каркас из трех арматур таким образом, чтобы их край был выше пластиковой трубы на 25 см, если планируется устройство железобетонного раостверка. Если связка будет осуществляться деревом, то арматура должна быть установлена ниже края пластиковых труб на 5-7см.
Заливка бетона должна осуществляться порционно, с тщательной утрамбовкой каждого слоя с помощью вибратора или металлического прута

В последнем случае необходимо действовать с максимальной осторожностью, чтобы не нарушить целостность столбов из пластика; Бетонный раствор заливать до тех пор, пока он не достигнет уровня трубы; Заполнить полностью трубы раствором, утрамбовать, установить в сваю шпильку диаметром 10-12 мм (для деревянного ростверка) и оставить до полного застывания

Чтобы раствор не пересох, на поверхность столбов укладывают сырые опилки и накрывают полиэтиленом до полного схватывания бетона.

Видео: Фундамент для подсобного помещения

Как сделать свайную основу

Устанавливайте асбестоцементные трубы, придерживаясь указанной последовательности операций:

Просверлите с помощью спецоборудования или бытового бура каналы в почве, которые на 10–20 см превышают габариты опор.

Подготовку необходимо начинать с разметки. Удаляют со строительной площадки мусор и посторонние предметы, по возможности выравнивают ее и снимают дерн

Сформируйте внизу скважины конусообразное расширение с помощью ручного или механизированного устройства.
Засыпьте в полость песок слоем 20–30 см, залейте небольшим объемом воды, сформировав подушку.
Гидроизолируйте верхнюю часть полости в почве листовым рубероидом или полиэтиленовой пленкой.
Погрузите в скважину асбоцементные трубы, обеспечьте их неподвижность с помощью деревянных брусков или арматуры.
Обсыпьте верхнюю часть колонны мелким песком, исключающим возможность ее перемещения.
Соедините четыре арматурных стержня сечением 10–12 мм с помощью поперечных перемычек в пространственный каркас.
Опустите арматурную конструкцию в полость колонны, закрепите ее распорками от перемещения при бетонировании.
Закрепите, если требуется, совместно с арматурным каркасом резьбовые шпильки для крепления обвязки нижней части основания.
Приготовьте бетонную смесь, используя стандартную рецептуру на основе портландцемента, щебня и песка.
Залейте бетонную смесь во внутреннюю полость колон и не подвергайте опоры нагрузочным деформациям в течение месяца.
Проконтролируйте строительным уровнем расположение верхней части опорных свай на общей отметке.
Обмотайте расположенную выше нулевой отметки часть сваи рубероидом, обсыпьте песком и уплотните его.

В процессе осуществления строительных мероприятий обратите внимание на важные нюансы:

применяйте строительный уровень для проверки вертикальности каналов на начальной фазе бурения;
не допускайте осыпания в канал грунта с помощью рубероида, скрученного в верней части скважины;
не формируйте подушку на почвах, в которых содержатся в увеличенной концентрации мелкие каменистые включения;
обмажьте поверхность погружаемой в канал опоры специальной мастикой для обеспечения гидроизоляции;
используйте стальную арматуру или строительный вибратор для удаления воздуха из бетонного массива.

После постройки свайной основы можно приступать к возведению стен здания.

Выполнение работ по закладке столбчатого фундамента.

Площадку для основания дома готовят по заранее разработанному плану. Намечают периметр постройки, места будущих опор столбят колышками. Снимают плодородный слой грунта и выравнивают поверхность.

Разметка столбчатого фундамента.

Скважины проделывают с помощью ручного бура. Глубина ямы зависит от выбранного способа закладки столбов. Диаметр отверстия должен немного превышать размер несъемной опалубки. Для строительства жилых домов в качестве несущих опор выбирают стальные трубы диаметром свыше 250 мм.

В механическом или ручном миксере готовят бетон. На 1 часть цемента М500 добавляют 6 частей песчано-гравийной смеси.

Технология установки столбов заглубленного фундамента:

На дне скважины плотно утрамбовывают песчаную подушку;
Корпус металлической опоры изолируют битумной мастикой;
Трубу заглубляют в песчаную подушку и фиксируют вертикально;
Заливают раствор так, чтобы он пропитал песчаную подушку;
Опалубку закрепляют в вертикальном положении и выдерживают время, чтобы основание застыло;
Для увеличения прочности основания внутрь трубы вставляют прут арматуры, который должен пройти бетонное основание;
Металлический корпус заполняют бетоном до верхнего края;
Пространство вокруг столба утрамбовывают песком и грунтом.

В процессе выполнения работ по возведению фундамента из металлических труб следят за одинаковым уровнем всей несущей системы. Высота надземной части опор должна составлять 40–50 см. После того как бетон застынет, можно приступать к сооружению ростверка.
