Пошаговая инструкция по возведению столбчатого фундамента из пластиковых труб своими руками

Рекомендации для надежного фундамента из железных труб

• Следует позаботиться о том, чтобы армирование углов было выполнено максимально качественно. Необходимо забивать предварительно подготовленную арматуру и в сам угол, и непосредственно в тех местах, которые по той или иной стене максимально приближены к месту их пересечения.
• Гидроизоляция фундаментной плиты подразумевает заливку 5-10 см тощего бетона. Тощим он называется из-за присутствия большого количества щебня и малого цемента. Получается основание бетонной фундаментной плиты, и только сверху заливается основная часть фундаментного основания.
• Если вы не знаете, какая нужна арматура для ленточного фундамента – воспользуйтесь услугами специалистов. Они проведут расчеты арматуры, которая будет выдерживать все нагрузки здания.

• В случае расположения постройки в районе с резкими перепадами температуры или в регионе с неустойчивым типом грунта желательно выполнять устройство монолитной фундаментной плиты из нескольких элементов, скрепленных деформационными швами.
• Чтобы шведская фундаментная плита не деформировалась от влаги и мороза – должна присутствовать дренажная система по всему периметру фундамента.
• В процессе установки фундамента возникает вопрос: «Можно ли сваривать арматуру для фундамента»?

Сваривание арматуры возможно только в определённых случаях, ведь сама технология весьма специфична и имеет негативные последствия. Сварка металла ведет за собой частичное нарушение своей структуры, а значит снижается прочность и жесткость конструкции.

Важно, чтобы после заливки бетоном трубный фундамент полностью застыл. Чтобы он быстрее «схватился» – запрещается проведение любых работ на строительных площадках

Для полного застывания раствора требуется не менее двух недель

После истечения срока он становится достаточно крепким для установки деревянных или каркасных конструкций

Для полного застывания раствора требуется не менее двух недель. После истечения срока он становится достаточно крепким для установки деревянных или каркасных конструкций.

Как сделать столбчатый фундамент своими руками: пошаговая инструкция

Перед началом всех работ необходимо изучить грунтовое основание, определить уровень грунтовых вод, а также произвести качественный расчет необходимого количества опорных столбов, варианта их исполнения. Только потом можно приступать к подготовке строительной площадки.

Видео о том, как можно сделать столбчатый фундамент своими руками:

Расчет

Для того, чтобы грамотно выполнить расчет, можно нанять для этого квалифицированных специалистов, либо воспользоваться специальными компьютерными программами.

Благодаря точному расчету можно получить необходимое количество столбов, их площадь сечения, а также необходимый показатель заглубления. Количество опор расчет обычно выдает минимальное: если выполнить их с меньшим шагом, то это позволит возвести более надежное строение.

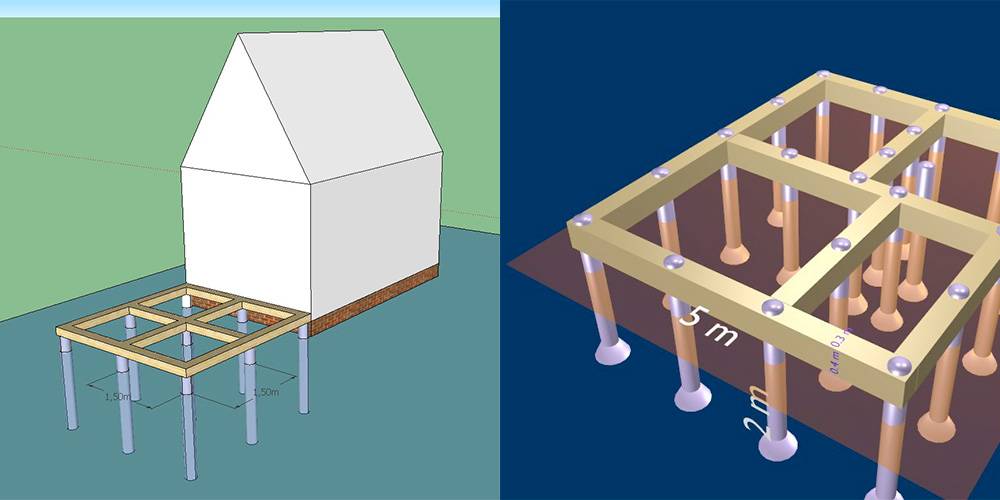

На фото чертежи столбчатого фундамента с размерами:

Земляные работы

Вначале необходимо снять с участка плодородный слой грунта. В среднем, этот размер составляет 20 сантиметров. Далее необходимо обозначить места установки опорных столбов. При помощи бура выполняются скважины определенной глубины и размера. Для более качественного обустройства разметки будущей системы можно воспользоваться геодезическим теодолитом.

Устройство подушки под столбы

Под подушкой подразумевают слой песка, толщина которого обычно не более 30 сантиметров. После засыпки, песок необходимо утрамбовать. В большинстве случаев, для выполнения данного этапа работ используют бревно небольшого сечения.

Песок отводит лишнюю грунтовую влагу от опорных столбов. Далее выполняется бетонный слой, толщиной от 10 до 30 сантиметров. Он служит опорой для будущей конструкции.

Выполнение опалубки

При выполнении опалубки стоит учитывать вид грунта. Если на строительной площадке глинистая почва, то возведение опалубки может не потребоваться, так как глина не обваливается. Если же грунт представляет собой песок, то данная конструкция выполняется из деревянных досок, либо аналогичных плоских материалов. При первом варианте обязательной технологией будет служить укладка рубероида в скважины. Он будет выполнять не только роль стенок, но и гидроизоляции.

Если в качестве материала для опалубки выбирается натуральная древесина, то специалисты рекомендуют тщательно смочить ее водой. В противном случае она будет впитывать влагу из раствора бетона, тем самым ухудшая его качественные показатели.

Армирование

Армирование опорных столбов проводится обязательно, так как именно оно сдерживает нагрузки. Железная арматура нарезается на необходимого размера куски и связывается между собой в каркас

В данном случае очень важно сложить отдельные изделия относительно друг друга. Каркас опускается в скважину строго посередине. Только после этого можно заливать бетон

Только после этого можно заливать бетон.

Заливка бетона

При заливке бетонного раствора необходимо простукивать опалубку, чтобы удалить лишний воздух и выполнить качественные столбы. Бетонный раствор при стандартном замешивании должен состоять из одной части цемента, двух частей песка, а также трех частей щебня. Столбы необходимо не трогать 28 дней. Только после этого они будут иметь необходимую прочность.

Гидроизоляция

Так как отдельным элементам угрожает почвенная и атмосферная влага, очень важно выполнить качественную гидроизоляцию столбов. От поверхностной влаги конструкцию обычно защищает отмостка. Также можно использовать влагозащитный бетон

Также можно использовать влагозащитный бетон.

Поверх подушки обязательно следует положить гидроизоляционный слой, который может быть выполнен из рубероида. Стенки ямы также следует защитить гидроизоляционным материалом.

Утепление

Утепление снаружи более распространено, так как оно сохраняет показатели прочности бетона, не пропускает холод внутрь дома, а также является дополнительной зашитой от влаги. Данный этап работ можно выполнить с помощью пенопласта, пеноплекса, а также экструдированного пенополистирола. Слой утеплителя необходимо выполнить на основании и вокруг самих опор.

Порядок работ

Расчет количества труб. Проводится на основании типа грунта, нагрузок и архитектурных особенностей здания. Тонкостей здесь много, но главная состоит в том, что на одну трубу должна приходиться нагрузка не более 800 кг. Диаметр труб под небольшие деревянные объекты выбирается на уровне 250 — 350 мм. Подготовка участка. На ровном участке производится уборка всего лишнего, а также снимается верхний слой грунта. Он является плодородным, и может потребоваться для дальнейшего обустройства территории. На местности со сложным рельефом также необходимо удалить траву и верхний слой грунта. Разметка. Сначала отмечаются угловые точки, где ставятся маркировочные столбики. Бечевка поможет связать столбики и обозначить периметр. Затем, также с помощью веревки, отмечаются внутренние стены. После этого, размечаются места под установки свай. Их также следует отметить маркировочными столбиками. Бурение. Производится согласно разметке с помощью ручного бура или специальной техники. Второй вариант быстрее и легче, но первый дешевле. Скважина буриться на глубину, обусловленную тем, на какую глубину происходит промерзание грунта. Этот показатель для своего региона можно взять из справочной литературы. Например, для Белгорода глубина промерзания грунта составляет 1 000 мм, а для Омска – 2 200 мм. Общая глубина скважины будет такой: высота песчаной подушки (300 мм) + нормативная глубина промерзания + 200 мм заглубления за границу промерзания. Диаметр отверстия должен быть на 50 мм больше внешнего диаметра трубы. Укладка песчаной подушки. На дно каждой скважины необходимо насыпать песок, пролить водой и утрамбовать. Сверху укладывается рубероид или другая гидроизоляция, чтобы отрезать бетон от поступления влаги со дна (с боков его надежно оградят трубы). Установка трубы. Асбестоцементное изделие ставится в скважину и фиксируется распорками

Обратите внимание на необходимость обеспечить строгую вертикальность столба. Монтаж армирования

Для легких деревянных конструкций в нем нет нужды, но для объектов из блоков или кирпича оно необходимо

Как правило, используется металлический каркас из прутов, которые готовится заранее, и помещается внутрь трубы. В большинстве случаев, достаточно прутов диаметром около 10 мм. Заливка бетоном. В данном случае, труба – это несъемная опалубка, обеспечивающая дополнительную прочность. Заливка выполняется бетоном с высокой морозостойкостью. Марка – не ниже М-400. Расширение. На тяжелых объектах заливку рекомендуется делать с расширением. В трубу заливается около полуметра бетона, после чего она приподнимается. Бетон занимает все пространство скважины, которая чуть шире используемой трубы. После этого, опора устанавливается на место и окончательно заливается. Расширенное основание увеличивает надежность опорного столба. Дополнительно усилить столбчатый фундамент можно ростверком, то есть верхней обвязкой столбов. Тут есть масса вариантов: от металлических сварных каркасов до бетонных лент. На легких конструкциях прямой необходимости в ростверке нет, но если вы жаждете более высокой надежности – он точно не повредит. Засыпка оставшегося пространства. Место между внешней границей трубы и скважиной засыпается щебнем и песком. Засыпку необходимо хорошо утрамбовать. Через несколько недель (2-3) можно приступать к возведению каркаса здания.

Таким образом, вы получите крепкое основание, подходящее даже для сложных типов грунтов.

Фундамент

Столбчатый фундамент из пластиковых труб своими руками: технология изготовления

Пошаговая инструкция по монтажу столбчатого фундамента из труб ПВХ своими руками включает в себя 2 этапа.

Бурение скважин и установка свай

1. Проделайте скважины посредством бура соответственно с разметкой. Глубина скважин должна быть ниже уровня замерзания грунта на 250 мм, а ширина должна превышать диаметр трубных изделий на 70 мм. Нельзя бурить сразу все скважины, так как могут произойти обвалы.
2. Посредством лопаты либо особой насадки для бура расширьте каждую скважину (высота расширения — 250 мм, диаметр — 120 мм).
3. Сделайте в низу скважин песчано-гравийную подушку толщиной 200 мм.
4. Установите опоры так, чтобы их поверхность как можно сильнее совпала с нижней плоскостью ростверка.
5. Посредством уровня проставьте на опорах отметки, указывающие на размещение нижней плоскости ростверка. Если нужно, обрежьте столбы соответственно с разметкой.
6. Используя уровень, выполните проверку вертикальности каждого столба. После этого закрепите их.

Бетонирование труб

Здесь работы выполняются по такому алгоритму:

1. Залейте по 20 л бетонного раствора в полость труб. После этого поднимите каждую трубу на 200 мм. Раствор, растекшийся по расширениям, сформирует пятку. Свободное пространство около столбов засыпьте землей и хорошо утрамбуйте.
2. Установите в трубы сделанные посредством сварки арматурные каркасы. Край каркаса должен выступать над трубой на 250 мм (если будет монтироваться ростверк из железобетона). Если связка будет выполняться при помощи древесины, арматуру нужно монтировать ниже края трубных изделий на 60 мм.
3. Заливать раствор требуется порционно, тщательно утрамбовывая каждый слой посредством строительного вибратора либо прутка. Используя пруток, будьте осторожны, так как он может повредить пластиковые опоры.
4. Лейте бетон, пока он полностью не заполнит полости.
5. Осуществите утрамбовку бетона, вставьте в полость каждой трубы шпильку диаметром 11 мм (если будет устанавливаться ростверк из древесины). Чтобы бетон не пересох, на поверхность опор нужно положить сырые опилки и закрыть их полиэтиленовой пленкой до тех пор, пока раствор полностью не застынет.

Плюсы и минусы фундамента из пластиковых труб

Пластик – это химически неактивный, дешевый, универсальный стройматериал. Возведение фундамента из пластиковых труб своими руками не составит сложности, даже при минимальных познаниях в строительстве.

Основное достоинство оснований из пластмассовых труб:

• можно возвести фундамент на любом типе грунта;
• быстрая и простая технология сооружения;
• стойкость к коррозийным процессам и резким изменениям температуры;
• небольшие затраты на расходные строительные материалы;
• высокая защита от весенних паводков;
• пластик не подвержен воздействию влаги;
• малый вес;
• быстрая возможность получить доступ к канализационной системе.

Пластиковые трубы представлены в большом ассортименте, при этом стоимость зависит от длины, сечения и качества изделия. Длина варьируется в пределах 1-6 м, диаметр – 120-640 мм (наиболее востребована для фундамента пластиковая труба 200 мм или 250 мм). Все габаритные параметры и требования к эксплуатации указаны в ГОСТ Р 51613-2000.

Невзирая на большое количество положительных свойств, пластиковые опоры имеют недостатки:

• пластик не выдерживает высокие нагрузки;
• непродолжительное время эксплуатации – до 75-85 лет с учетом качества изделий;
• низкая устойчивость к пониженным температурам;

Столбчатый фундамент из труб ПВХ своими руками

При наличии болотистого грунта возведение ленточного или плиточного основания невозможно. Решить проблему поможет пошаговая инструкция по возведению столбчатого фундамента из пластиковых труб своими руками. Этот тип основания оптимален при строительстве сооружения на проблемной почве.

Преимущества конструкции

Сваи из пластиковых труб имеют несколько неоспоримых плюсов:

• Доступная стоимость;
• Защита бетона от разрушительного воздействия подземных вод;
• Высокие показатели жесткости, прочности и устойчивости к внешним факторам;
• Небольшая масса.

К минусам можно отнести тот факт, что пластиковые трубы могут лопнуть от расширения во время морозов.

Основание из труб ПВХ не предусматривает обустройство цокольного помещения или подвала, поэтому его применение для постройки жилого дома не всегда оправдано.

Необходимые инструменты

Чтобы во время строительных работ не терять время, стоит заранее приобрести требуемые инструменты:

• Лопата;
• Мастерок;
• Ручной миксер или бетономешалка;
• Бур;
• Строительный уровень и рулетка;
• Черный маркер;
• Емкости для раствора (большие ведра);
• Шнур;
• Кувалда;
• Болгарка.

• Арматура (длиннее труб ПВХ на 0,5м) из расчета 3 штуки на один столб и проволока для обвязывания;
• Щебень мелкой фракции;
• Деревянные колышки;
• Цемент марки м300 или м400;
• Необходимое количество внешних канализационных труб диаметром 110-180 мм.

После приобретения необходимых материалов и инвентаря, можно приступать к началу монтажной работе, которая состоит из нескольких этапов.

Подготовительный процесс

Начинать строительство необходимо с определения глубины заложения фундамента. Этот фактор зависит от типа почвы, уровня пролегания подземных вод и промерзания. В зависимости от этого столбчатое основание бывает:

1. Незаглубленное (до 50 см);
2. Мелко заглубленное;
3. Глубоко заглубленное (более 150 см).

В процессе подготовки необходимо расчистить территорию от мусора, разровнять строительную площадку и рассчитать количество столбиков с учетом того, что сваи должны располагаться на расстоянии 2 м друг от друга (чем больше масса будущего строения, тем меньше данное расстояние).

На этом этапе необходимо предусмотреть наличие электроэнергии на площадке, нарезать арматуру и трубы на требуемую длину.

Нанесение разметки

Разметка наносится в определенной последовательности:

1. Установить колышки по периметру будущего основания, сделав отступ 100 см;
2. Используя уровень строго горизонтально натянуть между ними шнур;Разметка на участке
3. В местах пересечения шнура необходимо вбить кол – это будет центром будущих столбов;
4. На данном этапе шнур больше не потребуется, его можно снимать.

Шнур еще понадобиться в процессе монтажа перед устройством ростверка.

Бетонирование труб

Готовый раствор бетона для удобства налить в емкость и залив 20 литров в полость трубы, необходимо приподнять ее на 20 см. Бетон, растекаясь по расширению, образует пятку. Оставшееся пространство вокруг опоры засыпать почвой и тщательно утрамбовать;

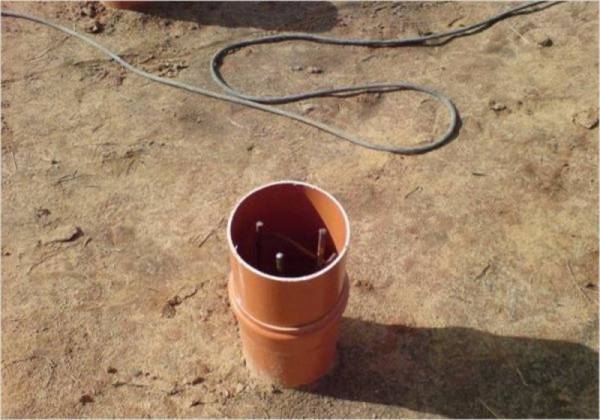

В трубу вставить заранее сваренный каркас из трех арматур таким образом, чтобы их край был выше пластиковой трубы на 25 см, если планируется устройство железобетонного раостверка. Если связка будет осуществляться деревом, то арматура должна быть установлена ниже края пластиковых труб на 5-7см.

Заливка бетона должна осуществляться порционно, с тщательной утрамбовкой каждого слоя с помощью вибратора или металлического прута

В последнем случае необходимо действовать с максимальной осторожностью, чтобы не нарушить целостность столбов из пластика;

Бетонный раствор заливать до тех пор, пока он не достигнет уровня трубы; Заполнить полностью трубы раствором, утрамбовать, установить в сваю шпильку диаметром 10-12 мм (для деревянного ростверка) и оставить до полного застывания.

Чтобы раствор не пересох, на поверхность столбов укладывают сырые опилки и накрывают полиэтиленом до полного схватывания бетона.

: Фундамент для подсобного помещения

Возможные ошибки и способы их исправления

Если в ходе строительных работ была нарушена технология, могут быть негативные последствия:

• Некорректные данные о массе дома и недостаточное количество столбов может привести к нарушению целостности стен. В таком случае каждую сваю придется укреплять;
• При проваливании столбов, под ними делается подкоп и сооружается ленточное основание, либо все столбы скрепляются друг с другом арматурой после поднятия на требуемый уровень;

Проекты летних беседок из ПВХ-труб

Благодаря гибкости и легкости материала создать сооружение даже сложной геометрической формы не составит труда. Популярна конструкция в виде дуги. Ее берут за основу и для строительства:

• пергол;
• теплиц;
• навесов для машин или уличного барбекю.

При этом крыша бывает одно- или многоскатной.

Пользователи часто ищут:

• Дачный навес для отдыха
• Изготовление навеса для дров

Будущую постройку изображают на бумаге в виде схемы. Далее делают несколько эскизов с разных ракурсов. В проекте указывают материалы для настила крыши, обшивки стен, размеры каждого элемента, подсчитывают общие расходы.

Инструкция строительства столбчатого фундамента из пластиковых труб

Предлагаем вашему вниманию инструкцию по установке столбчатого фундамента из пластиковых труб (ПВХ). Более подробную инструкцию вы можете изучить в статье: Столбчатый фундамент своими руками.

1. Проектирование столбчатого фундамента. Расчет кол-ва столбов, их расположение, глубина размещения в грунте. Подробную инструкцию по разметке фундамента можно прочитать в статье: Разметка под фундамент. Правила построения прямоугольного фундамента . Для столбчатого фундамента: Разметка под столбчатый фундамент с ростверком .

Калькулятор Столбы-Онлайн v.1.0 — проектирование столбчатого фундамента.

3. Делаем арматурный каркас. Если будем армировать уширения, то арматуры делаем в виде буквы L. Более подробно читаем в статье: Арматурный каркас под уширение столбчатого фундамента.

Если нижняя обвязка у вас будет и бруса, то для ее связи со столбчатым фундаментом будем использовать шпильки-анкера, залитые в столб.

4. Бурим скважины на глубину ниже промерзания грунта.

Для расчета глубины промерзания грунта можно воспользоваться нашим калькулятором: Расчет глубины промерзания грунта .

5. Делаем уширения внизу наших скважин.

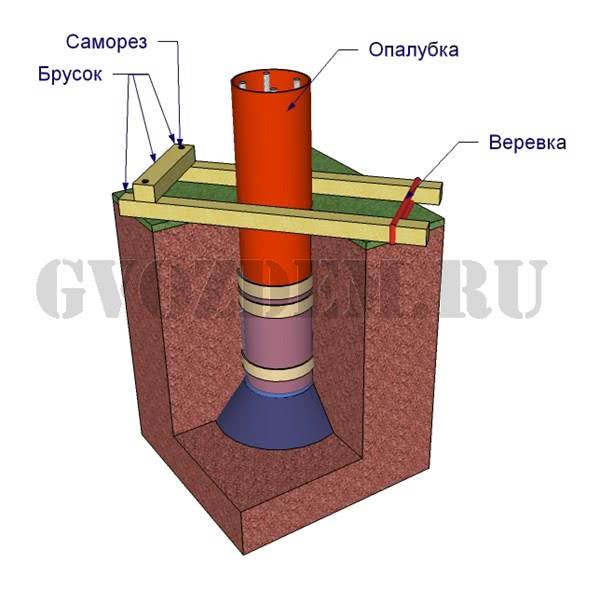

6. Вставляем несъемную опалубку из ПВХ труб в нашу скважину и формируем уширение.

7. Вставляем арматурный каркас в опалубку. Разворачиваем арматуру для армирования пятки столба.

8. Заливаем столб бетоном. Для расчета состава бетона предлагаем воспользоваться нашим сервисом: Калькулятор по расчету состава бетона.

9. Крепим шпильку-анкер вверху столба.

10. Все, фундамент из пластиковых труб ПВХ готов. Также можно порекомендовать сделать гидроизоляцию верхней части столба с помощью рубероида либо битумной мастики.

Области применения

Пластиковые трубы превосходят металлические аналоги по многим показателям, которые важны для любой области применения.

Основные сферы использования:

1. Транспортировка агрессивных химически жидкостей. Пластик не вступает в реакцию со многими химическими веществами.
2. При монолитном строительстве применяются для опалубки трубы ПВХ в целях защиты стяжек листов от проникновения бетона во время заливки фундамента.
3. Использование в каналах транспортировки сжатого воздуха до 30 атм.
4. В процессе укладки проводки пластиковые изделия используют для защиты коммуникаций от возможных механических деформаций.
5. В системах мелиорации, полива и устройства дренажа.
6. Древки для рекламных щитов делаются из гладкой трубы с учетом эскизов заказчика.
7. Отопительные системы и прокладка водопровода.
8. Пластмассовые трубы часто используют при изготовлении мебели.
9. Гофрированные электротехнические трубы используются для защиты кабельно-проводникой продукции при прокладке любыми способами.

Какие трубы подойдут

Для возведения столбчатого фундамента используются канализационные трубы из пластика. Они бывают серого и оранжевого цвета. Первые предназначены для прокладки коммуникаций внутри помещения, срок службы у них небольшой, ограничен и выбор размеров. Оранжевые коммуникации используются для обустройства внешней канализации. Они обладают большой прочностью, выбор размеров намного больше (110-630 мм).

Срок службы полимерного материала при использовании в качестве опалубки для фундаментных столбов особой роли не играет, ведь полость заполняется металлическим каркасом и бетоном. А эксплуатируется железобетонная конструкция примерно 100-150 лет.

  Утепление фундамента дома снаружи: используемые утеплители и этапы работы

Разновидности парников

Парники бывают двух основных видов – арочного вида и с плоской крышей. Первые представляют собой в плане разрезанный вдоль цилиндр, вторые – обычную прямоугольную постройку.

Как правило, парники используют только для выращивания рассады. Поэтому их делают низкими с высотой не более 1-1,3 метра. Открывающиеся окна позволяют получить доступ внутрь и служат для проветривания. Без него солнечным днем растения могут перегреться и погибнуть.

Трубы ПВХ не дают сделать классический ящик плоского типа. Это не позволяет гибкость материала. Поэтому для парника из пластиковых труб наиболее выгодный и удобный будет арочный тип постройки. На него идет немного материала, форма приспособлена под накрытие пленкой. ПХВ парник для огурцов собирается своими руками буквально за несколько часов.

Благодаря особенностям строения в виде полукруглого свода хорошо освещается при любом положении солнца.

Однако в таком строении сложно устроить открывающиеся окна. Поэтому поступают иным путем.

Есть несколько вариантов решения проблемы.

• Для проветривания приспосабливают торцовой участок, где оставляется открывающийся проем.
• Мини-парник можно делать с откидывающейся крышкой. Для этого достаточно сделать деревянный фундамент из 4 досок, на котором находится такого же размера рама выполненная из того же материала. Фундамент и рама соединяются с одной из сторон дверными петлями. Как вариант одна сторона парника привязывается к вбитым в землю колышкам – так тоже можно будет откидывать крышку назад.
• Парник из ПХВ можно сделать передвижным, легкие размеры позволяют поднять его своими руками и переставить на другое место. Но в этом случае необходимо наличие свободного места на огороде, что весной обычно проблемой не является.
• Полиэтиленовая пленка закрепляется на съемные фиксаторы или ее края присыпаются землей – это позволяет ее поднять верх.

Высота устраивается в зависимости от высоты растений, которые в нем предполагается выращивать.

В этом месте устраивается дорожка, перемещаясь по которой, легко достать до любой части парника. Не обязательно делать парник в рост человека, он может быть меньше, хотя тогда придется ходить наклонившись.

Небольшой объем пространства наверху позволяет теплому воздуху оставаться в нижнем слое. Это благоприятно сказывается на росте растений.

Устройство столбчатого фундамента из пластиковых труб

Столбчатые фундаменты бывают с разным ростверком:

• высоким (подошва ростверка расположена выше уровня грунта);

• низким (подошва идёт вровень с землёй);

• заглубленным (подошва опускается ниже поверхности грунта).

Вся нагрузка возведённого строения распределяется равномерно на столбы фундамента, даже если подошва заглублена в землю.

Устроена столбчатая конструкция достаточно просто: в подготовленную яму делается подсыпка из песка и щебня, после чего разными способами создаётся расширенная подошва для трубы (бетон, металлический каркас). Далее устанавливается труба и заполняется бетоном и арматурой. Финальным штрихом является засыпка пространства между полимерной опалубкой и стенами ямы.

Столбчатый фундамент для дома из труб ПВХ

Для легких, небольших строений возводить ленточный, блочный или монолитный фундамент нецелесообразно. Для хозяйственных построек, бань, частных домов и террас более подходящим вариантом является столбчатый фундамент из труб ПВХ.

Для легких, небольших строений возводить ленточный, блочный или монолитный фундамент нецелесообразно. Для хозяйственных построек, бань, частных домов и террас более подходящим вариантом является столбчатый фундамент из труб ПВХ.

Преимущества и условия возведения столбчатого фундамента

Столбчатый фундамент из труб ПВХ – один из самых экономичных вариантов. В процессе возведения отпадает необходимость производить трудоемкие и длительные земляные работы, использовать тяжелую технику и дорогостоящие приборы. Для небольшого дома столбчатый фундамент можно смонтировать за неделю. Для возведения столбчатого фундамента необходимо небольшое количество материалов, которые стоят в большинстве своем недорого.

С ролью надежного основания для всех частей дома и перераспределения нагрузки он справляется отлично. На глубокопромерзающих грунтах рекомендован именно этот фундамент. На участках сильного промерзания под весом тяжелого здания и монолитных бетонных лент почва начинает выступать. В таких условиях столбчатое основание в сравнении с ленточным или плитным лучше удерживает здание и охраняет его от деформации так как давление на грунт происходит не по всему периметру.

Рекомендован столбчатый фундамент и для участков со сложными грунтами: песок, глина. В непосредственной близости водоемов, на территориях с высокой вероятностью подтопления из-за таяния снега или обильных дождей этот фундамент тоже будет самым лучшим вариантом.

Наличие свободных промежутков между опорами позволяет намного быстрее и проще подводить коммуникации, включая водопровод и канализацию. При ремонте отпадает необходимость копать дополнительные ямы, разбирать участки и элементы фундамента.

Столбчатый фундамент можно построить из разных материалов, но опоры из труб ПВХ имеют несколько преимуществ:

• Высокая надежность.
• В отличие от металлических, не разрушаются от коррозии.
• От асбестовых выгодно отличаются безопасностью для здоровья человека.

Из недостатков этого фундамента можно назвать неспособность выдержать тяжелое здание

Прежде, чем приступать к возведению, крайне важно провести расчеты. Построить обширный подвал в доме со столбчатым фундаментом тоже не получится

Как сделать столбчатый фундамент из пластиковых труб своими руками?

Прежде, чем начать работы по возведению фундамента, необходимо определить глубину его залегания. Она зависит от нескольких факторов:

• Толщина промерзания грунта зимой.
• Фактическое расположение грунтовых вод.
• Особенности грунта и местности.
• Вес дома.

При возведении столбчатого фундамента из пластиковых труб своими руками начинают с подготовки участка. Место, выбранное для постройки, необходимо расчистить и выровнять. С использованием уровня или теодолита проводится трассировка участка

При помощи колышков, которые устанавливаются на месте будущих углов, и веревки осуществляется разметка. Любые возвышения необходимо выровнять. По периметру стен вырывается неглубокая траншея, в которой определяются точки размещения столбов.

Расстояние между столбами зависит от особенностей постройки, но оно не должно превышать двух метров. Столбы устанавливаются на углах дома, под капитальными стенами и перегородками.

Если в доме запланирована веранда, терраса или другие пристройки, для них необходимо сделать отдельный фундамент. Это позволит избежать деформаций из-за неравномерной усадки строения.

На дно шурфов насыпается слой песка и щебня, которые станут дренажной подушкой. Сверху укладывается гидроизоляция: рубероид или плотная полиэтиленовая пленка. После этого в шурф можно опускать трубы ПВХ. В трубу сначала заливают бетонную смесь на 30 см. После этого трубу нужно слегка приподнять и дать бетону немного растечься по рубероиду. Так вы получите более надежное основание.

После того, как залитая смесь немного схватится, трубу нужно вдавить до упора. Теперь можно устанавливать прутья арматуры

Их тоже важно вдавить в основу до упора. По длине прутья должны выходить из трубы, чтобы потом было проще крепить ростверк

Заключительный этап – заливка бетонной смесью свободного пространства в трубе. Бетон требует утрамбовки. Для этого можно использовать специальный вибратор либо просто помешать палкой. Пузырьки воздуха выйдут наружу, и фундамент будет крепче. Свободное пространство вокруг трубы для увеличения устойчивости следует засыпать влажным песком.

Как возвести своими руками: пошаговая инструкция

В настоящей инструкции учтены основные моменты, на которые следует обратить внимание самостоятельным застройщкам. Установка фундаментных опор осостоит из ряда этапов:

Установка фундаментных опор осостоит из ряда этапов:

Для возведения нужно заготовить следующие материалы:

• а/ц трубы;
• песок, щебень, цемент и вода;
• арматурные хлысты.

Инструмент

Для производства работ понадобятся следующие инструменты:

• шанцевый инструмент (лопаты, кирка);
• садовый бур;
• лазерный уровень;
• растворомешалка или ёмкость под ручной замес раствора;
• тачка;
• вёдра.

Организация стройплощадки

С территории строительства удаляют мусор и плодородный слой почвы. Согласно схеме на участке делают разметку расположения асбестовых столбов.

Для этого протягивают шнур вдоль линий установки опор и отмечают центры опор деревянными колышками или отрезками арматуры.

При отсутствии геодезических инструментов правильность построения прямоугольников разметки проверяют с помощью шнура. Его натягивают между противоположными углами разметки. Диагонали должны быть равны.

Бурение скважин

К данному этапу работ нужно отнестись с особой аккуратностью и осторожностью. Перед началом сверления грунта бур нужно выставить строго по вертикали

В течение всего процесса бурения нужно контролировать это положение. В случае отклонения от вертикальной линии труба будет установлена с перекосом и потеряет часть несущей способности.

Расширение нижней части скважины увеличит опорную площадь столба, а песок не даст уйти в землю цементному молочку из жидкого бетона. Уширение пяты делают с помощью специальной лопатки, прикреплённой к нижней части бура.

Лопатка, поднимаясь снизу вверх до уровня горизонта, вырезает грунт на заданную ширину. Выработка почвы ссыпается в бункер, который извлекают вместе с буром.

Приготовление бетона

Для бетонирования труб применяют бетон марки 300. Его готовят в растворомешалке. Если стройучасток не имеет точки подключения к электросети, то раствор замешивают вручную с помощью лопат.

Чтобы изготовить бетон М 300, понадобится:

• цемент М 400 или М 500,
• мелкий песок и щебень с размером частиц 5 – 30 мм.

Воду лучше использовать из водопровода. Различные примеси могут ухудшить качество бетонной смеси.

Заливка дна скважин

На песчаную подушку выливают бетонный раствор до полного заполнения уширения основания фундамента. Заливку оставляют застывать в течение 14 дней. После этого в скважины опускают а/ц трубы.

Установка труб

Скважины бурят шире на 50 -70 мм внешнего диаметра труб. Просвет даёт возможность корректировать вертикаль положения опор. Асбестовые цилиндры фиксируют распорками, что позволяет избежать смещения опор во время заливки бетоном.

Монтаж армокаркасов

Армокаркасы готовят из нескольких хлыстов периодического профиля ø 8–10 мм. Вертикальную арматуру связывают с поперечными отрезками проволокой.

Обратная засыпка

После установки труб производят обратную засыпку просветов между опорами и стенками скважин. Это можно делать выработанным грунтом, но лучше засыпать пустоты песчано-щебёночной смесью с послойной трамбовкой (каждые 200 – 300 мм засыпки).

Заливка труб

Трубы заполняют жидким бетоном вёдрами. Заливку производят аккуратно, стараясь не сместить арматуру.

Через каждые 200 мм заливки раствор уплотняют, трамбуя его подходящим стержнем из дерева или арматуры.

Бетон должен застывать и набирать прочность в течение 30 суток со дня заливки. Верх труб укрывают плёнкой для защиты бетона от осадков в ненастье и пересыхания в жаркую погоду.
