Нюансы возведения столбчатого фундамента из бетонных блоков

Как укладывать ФБС

В любом ряду укладка начинается с углов. Затем выставляются блоки в местах отвода простенков. Их называют маяковыми, и по ним потом равняют все остальные. Проверяется вертикальность их выставления, при необходимости вносятся коррекции. Чаще всего блок необходимо снова приподнять, сдвинуть и поставить на место.

После того как выставлены маяковые элементы, натягиваются причалки — шнуры, по которым ориентируются при установке следующих блоков. Они отмечают границы стены, причем так, чтобы ФБС стояли симметрично относительно середины блока ФЛ (блока-подушки). Предельно допустимое отклонение — 12 мм. Все последующие ряды блоков тоже выставляться должны ровно над серединой.

При укладке блоков необходимо следить за тем, чтобы они укладывались один над другим без большого смещения

Шнуры удобнее натягивать в 2-3 мм от боковых поверхностей маячных блоков. Так проще будет выставлять. Промежуточные блоки выставляются начиная с самых больших: сначала ставят все длиной 2,4 метра, потом 1,2 и затем — 0,9. Правильность их установки проверяют относительно разметочных шнуров, вертикальность — отвесом.

Как подобрать размеры блоков ФБС

Определить сколько блоков нужно на ваш фундамент, можно путем подбора. Самостоятельно сделать это можно на плане, нарисованном в масштабе. На плане вы размечаете каждый блок в том же масштабе.

Выбирают размеры блоков для фундамента из ФБС, исходя из простого правила: для повышения прочности конструкции использовать нужно самые большие размеры блоков. Потому сначала прорисовываете установленные в углах блоки 2,4 метра, потом, если они помещаются, рисуете их в местах примыкания простенков. Между ними тоже ставите самые большие блоки, которые там могут поместиться. Там, где они уже не становятся, ставите меньшего размера. Если остаются какие-то промежутки, в которые не помещается даже самый маленький блок (0,9 метра), нестрашно — эти промежутки заполняют кирпичной кладкой.

Два типа сборных ленточных фундаментов из ФБС — с подушкой и без (мелкозаглубленная лента)

Аналогичным способом прорисовываете второй ряд, не забывая о смещении швов. Если нужно, таким же способом прорисовываете третий. Затем считаете необходимое количество блоков каждого размера. Полученный план не выбрасывайте: вам он пригодится при монтаже сборного фундамента уже на площадке.

Раствор для кладки ФБС

Для кладки фундаментных блоков используется стандартный цементно-песчаный раствор марки М-100. Его можно получить используя разные матки цемента и количество песка:

• на 1 часть цемента М300 берут 2,5 части песка;
• на 1 часть цемента М400 песка идет уже 3 части;
• при использовании М500 песка досыпают 4 части.

Сначала перемешивают сухие компоненты до получения однородного состава и цвета. Затем постепенно добавляют 0,5 части воды. Если раствор получается слишком густым, воду понемногу небольшими порциями доливают. Консистенция должна быть, как у густой сметаны: не комком, но и не течь.

Заливка опорно-столбчатого фундамента своими руками

Вообще процессы заложения любых фундаментов своими руками не так сложен, как кажется на первый взгляд, а устройство опорно-столбчатого — самый простой из них.Первый вопрос, возникающий в устройстве опорно-столбчатого фундамента своими руками – с чего начать?А начинать необходимо, как и при устройстве любой другой опоры для дома, с очистки участка и его разметки.

Этапы заложения опорно-столбчатого фундамента

Очистка участка и разметка поляПервым этапом заложения фундамента является уборка лишней травы и мусора с части участка, где будет построен будущий дом. Чистый участок позволит правильно произвести разметку дома, копку, да и вообще на очищенном участке гораздо приятнее работать.После того, как участок почищен, необходимо провести разметку периметра дома и внутренних стен. Процесс разметки будущего строения практически не зависит от типа фундамента под дом и производиться для всех домов одинаково.Разметка столбов под домКогда все стены размечены, необходимо обозначить места для будущих столбов. Как уже говорилось, расстояние между столбами зависит от длины стен, грунта, толщины столбов, типа постройки, и не должно превышать 2м, но, как правило, расстояние между столбами закладывают около 1,5 м.

Удаление грунта для заливки столбовПосле всех проведенных разметок пора приступить к бурению столбов, либо их копке. Если будете бурить, то это лучше всего делать с помощью спецтехники, так будет быстрее и удобнее, но это, как правило, стоит не дешево.Бурение можно производить и ручным бензобуром, но если у Вас его нет, и попросить не у кого, то необходимо посчитать, что для Вас будет выгоднее – купить бензобур с насадками, либо воспользоваться услугами спецтехники.

Для этого лучше всего использовать асбестовые трубы, они вставляются в скважины и будут служить несъемной опалубкой для будущего фундамента.Армирование опорно-столбчатого фундаментаАрмируются столбы арматурой диаметром 8 – 12 мм, в зависимости от их толщины, материала из которого построен дом и т.д. Армирование, так же, как и другие этапы устройства фундамента, не сложный процесс, который с легкостью можно произвести своими руками.Я думаю, стоит отметить, что армирование опорно-столбчатого фундамента лучше производить с помощью стальной арматуры, применение стеклопластиковой арматуры — я бы не рекомендовал.Арматура располагается вертикально по всей длине столбов, а для того, чтобы в последствие их связать ростверком, она выпускается на 15 – 20 см выше заливки бетона.Этап заливки бетона своими рукамиЗаливаются столбы, как правило, обычным бетоном марки не ниже М-200, а для этого необходимо соблюдать состав и пропорции бетона для фундамента. Так как бетона нам понадобится не так много, как для других типов фундамента, его можно приготовить своими руками с помощью бетономешалки.Покупка бетона выйдет немного дороже, а учитывая небольшой объем заливки, стоимость его доставки на участок станет немалой частью всех затрат на его покупку. Учитывая это, можно сделать вывод, что этап заливки бетона для опорно-столбчатого фундамента, не будет большой проблемой и его с легкостью можно будет освоить своими руками.

Технология выполнения столбчатого основания из сборных блоков

Столбчатый фундамент из блоков применяется обычно для строительства малоэтажных объектов небольшого объема, очень распространено применение основания этого типа на дачных и садовых участках для возведения жилых и хозяйственных построек.

Подготовительные работы

Столбы монтируются на пересечении важных узлов дома

Для начала стоит рассчитать количество столбов, которое потребуется для устройства надёжной опоры под дом. Строительные правила предписывают устанавливать столбчатые опоры под все углы строения и в местах примыкания внутренних стен. Под каждым узлом пересечения стен или несущих перегородок следует предусмотреть установку бетонных столбов из сборного железобетона.

В промежутках между основными опорными столбами устанавливаются дополнительные опоры, которые располагаются на расстоянии примерно от 2 до 3 метров друг от друга.

Ни в коем случае нельзя увеличивать разрывы между опорами, в этом случае приходится опасаться возникновения деформаций строительных конструкций. Более частая установка опор приведет к необоснованному удорожанию строительства.

Земляные работы

К рытью ям можно приступать после разметки их расположения на участке. Выкопать углубления под установку бетонных блоков можно вручную, а еще лучше воспользоваться специальным буром.

На дно ям насыпают крупный кварцевый песок, толщина слоя не должна быть менее 10-15 см. Песчаную засыпку следует тщательно утрамбовать, увлажняя песок. Работы ведут до полного уплотнения песчаной подушки. Следующую операцию – устройство опорной площадки для опоры, технология устройства столбов из бетонных блоков предусматривает, но для некоторых объектов такие опорные площадки не выполняются.

Рекомендуем посмотреть видео о том, как вырыть ямы под дальнейшую установку столбов.

Опорные площадки могут выполняться разными способами, очень часто под пятку столба просто подкладывают ровные плитки (тротуарные или облицовочные), но это неправильно, ведь нагрузка на столбы от здания достаточно большая, а плитка отличается хрупкостью.

Трудоемкость этого варианта несколько выше, но и устойчивость опор тоже повышается в несколько раз.

Монтаж фундаментных столбов

Столбчатый фундамент из блоков 20 х 20 х 40 применяется наиболее часто при возведении фундаментов для малоэтажных построек. Блоки следует применять полнотелые, в крайнем случае, подойдут бетонные блоки с небольшими пустотами.

Сборные элементы последовательно укладывают на подготовленные основания во всех ямах, после чего верхняя часть столбов накрывается листовым гидроизоляционным материалом, по которому прокладывают ростверк из дерева или металла.

Столбчатый фундамент, как и ленточный, прекрасно распределяет нагрузки от здания на грунтовое основание, но технология его возведения намного проще.

Какой фундамент лучше блочный или ленточный — Фундамент своими руками

При составлении калькуляции на производство строительных работ стоимость возведения фундаментов составляет четвертую часть всех расходов на постройку здания.

Каждый индивидуальный застройщик не отказался бы сэкономить значительные денежные средства на этой части строительных работ, соблюдая при этом баланс соотношения цены и качества, а в случае с фундаментами, еще прочности и надежности.

Для технико-экономического сравнения можно рассмотреть стоимость возведения популярных видов фундаментных конструкций: монолитный бетонный и сборный из блоков ФБС.

Монолитные и сборные основания: сравнительная характеристика

Чтобы дать сравнение и сделать вывод – какой фундамент дешевле: монолитный или сборный из блоков ФСБ, необходимо разобраться в их устройстве и монтаже.

Монолитные бетонные и сборные несущие конструкции могут иметь два вида исполнения: ленточные и столбчатые. Существует множество отличий при производстве работ по устройству этих видов фундаментных конструкций:

Блочные конструкции рекомендуется применять для устройства заглубленных фундаментов.

Готовые ФБС значительно ускоряют кладку подземной части дома, и поэтому сборные фундаменты дешевле, чем другие виды.

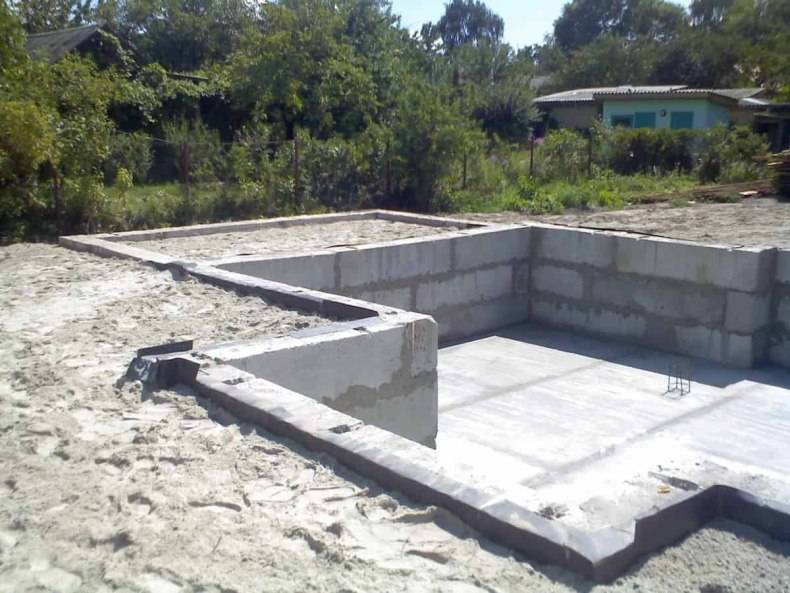

Сборная блочная фундаментная лента, выполненная из блоков ФБС

Сравнение монолитного и блочного фундаментов

В сравнительной таблице можно увидеть основные различия устройства и монтажа фундаментов:

• Объемы земляных работ для устройства обоих видов несущих конструкций примерно одинаковые с небольшим перевесом для монолитной конструкции, для которой понадобится немного больше места при армировании и монтаже опалубочной системы.
• Ценовая стоимость сборного железобетона и готовой бетонной смеси для монолитного бетонного массива практически одинакова.
• Фундаментные блоки укладываются на слой цементно-песчаного раствора при помощи автокрана.
• Монолитная лента требует значительно больше затрат на приобретение материалов для опалубки и армирования, изготовления арматурных каркасов и их монтажа, изготовления бетона (при малых объемах) или покупки с доставкой бетоновозом – миксером товарного бетона и укладки бетонной смеси в конструкцию ленты. Сюда еще надо добавить трудозатраты на уплотнение бетонной смеси вибрированием и уход за бетоном в течение 3 – 7 дней до набирания им 70% прочности.
• Стоимость машиносмены автокрана для выгрузки и монтажа сборного блочного конструкции составляет около 12000 рублей. Монтаж ФБС способно выполнить за несколько дней звено рабочих – монтажников в количестве 3-х человек. Если провести простейшие расчеты, можно сделать следующие выводы, что совокупность затрат на аренду автокрана, зарплату монтажников и покупку цементного раствора будет в два или три раза дешевле, чем выполнение аналогичных работ при производстве работ по возведению монолитного несущего конструктива.

Комбинированный совмещенный способ устройства фундаментов

На основании перечисленных условий производства работ и экономической целесообразности можно сделать однозначный вывод, что ленточный фундамент из блоков ФБС будет лучше по всем показателям, чем монолитный.

Экономия при устройстве блочной конструкции

Существует несколько дополнительных возможностей снизить затраты на устройство конструкций из блоков. Например:

1. При монтаже использовать блоки б/у в хорошем состоянии, цена которых будет в несколько раз ниже новых.
2. Возможность сооружения блочного фундамента зимою, когда на монтажные работы предлагаются большие сезонные скидки.
3. Сочетание при устройстве сборного фундамента как и блоков ФБС, так и мелкоразмерных камней (шлакоблока или кирпича).

Такие несложные мероприятия позволяют значительно снизить стоимость возведения сборного несущего основания дома.

Особенности выбора

Несмотря на сравнительные ценовые показатели, нельзя так однозначно подходить к выбору: ФБС или монолит. Бывают случаи, когда лучше сделать выбор в сторону более дорогой конструкции фундамента и обеспечить при этом максимальную надежность и прочность всего строения.

Известно, что любая монолитная конструкция будет более прочной, чем сборная из отдельных фрагментов. Эта истина идеально подходит к фундаментным массивам. Армированный бетонный блок сам по себе представляет единый монолит, но конструкция, собранная из отдельных фундаментных блоков, не будет полностью целой и монолитной. Это нужно учитывать при выборе вида несущего основания.

Если на участке под застройку имеется грунтовое основание с возможным сдвигом в горизонтальной плоскости, сборный фундамент может оказаться в крайне неустойчивом положении, что может привести к потере целостности массива фундамента.

Преимущества и недостатки основания из ФБС

Достоинствами железобетонных плит являются:

1. Оперативность процесса укладки.
2. Отпадает необходимость в бетономешалке (или утомительном замешивании бетона вручную).
3. Подходят под любой тип грунта.
4. Заводское качество изделий остаётся на высоте.
5. Опалубка необязательна.

Дополнительной подготовки площадки не требуется: фундаментные блоки привозятся в готовом виде, а рабочим остаётся осуществлять кладку. Также необязательно ждать, когда бетон схватится с почвой.

Недостатки ФБС:

1. Дополнительное вложение денег (монолитный ленточный фундамент обойдётся дешевле).
2. Неудобства при «отрезании» необходимых размеров блоков.
3. Кран или лебёдка обязательны для перемещения.

Устранение временных затрат для выполнения работ в срок — логичное решение для выбора ФБС, особенно когда строительство производится в холодное время года.

Подъёмные устройства заставляют прорабов и архитекторов раскошелиться, а рабочим невозможно обрабатывать вручную тяжёлые блоки. В итоге стоимость проектов возрастает на 15-25% от аналогичных зданий, удерживаемых монолитной лентой.

Другой существенный недостаток кроется в том, что плиты немного проигрывают в несущей способности. Вертикальные нагрузки фундамент выдерживает без проблем, а с горизонтальными всё происходит наоборот: отдельные блоки могут быть выдавлены из конструкции.

Виды опорно-столбчатых оснований

Главный критерий, который позволяет использовать различные варианты исполнения данного типа основания, это многообразие строительных материалов, применяемых в производстве работ. При планировании объекта необходимо выбирать лучший тип материалов, исходя из ряда параметров:

• Условия эксплуатации.
• Сроки строительства.
• Параметры будущего строения.
• Финансовые возможности владельца.

Проконсультируйтесь с архитектором – на основе предпроектных изысканий он сможет порекомендовать вам оптимальный вариант проекта и тип материалов.

Опорно-столбчатый фундамент состоит из ряда столбов, которые выполняют из:

• кирпича,
• фундаментных блоков,
• стальных труб рассчитанного диаметра,
• труб из асбеста,
• бетона,
• натурального камня,
• деревянных бревен.

Перед планированием такого основания, необходимо провести детальные инженерно-геологические и инженерно-геодезические изыскания. Без этого комплекса работ сложно подобрать оптимальный тип конструкции и заложить фундамент необходимой прочности. Почва должна состоять из песка или супеси, а уровень залегания грунтовых вод иметь достаточную глубину. В противном случае, приямки для опор следует заглублять гораздо ниже вод.

Каждый материал накладывает на производство работ свои особенности.

Различные варианты исполнения опорно столбчатого основания

Стальные трубы обладают прочностью и устойчивостью к нагрузкам. Но имеют один главный недостаток – они подвержены коррозии и могут постепенно разрушаться под воздействие негативных факторов окружающей среды. Перед заложением опор необходимо:

1. тщательно обработать поверхность труб специальными антикоррозийными средствами,
2. толщина трубки должна быть не менее 4 мм,
3. не допускается использование бывших в употреблении материалов – только новые трубы.

Столбы из асбеста не подвержены подобным проблемам. Также они устойчивы к воздействию воды и могут применяться на рыхлых грунтах. Но необходимо соблюдать технологию заложения и следить за качеством материала.

Бетон позволяет возводить на фундаменте сооружения средней тяжести. При этом процесс строительства простой и может быть выполнен даже не профессионалами.

Натуральный камень является «родоначальником» столбчатого основания. Он занимает большую площадь и способен выдержать большие нагрузки

Но при закладке основания важно иметь навыки кладки натурального камня – здесь есть свои особенности, требующие специальных знаний

Дерево разрушается под воздействием влаги и насекомых. Оно имеет ряд достоинств (сопротивление деформации и движениям почвы, стоимость), но требует пристального внимания при выборе древесины и выполнении работ по заложению фундамента. Кроме того, необходимо обработать бревна специальными средствами, чтобы обеспечить сохранность его структуры.

Столбчатый фундамент имеет свои плюсы и минусы. Но, если условия позволяют заложить именно такое основание, стоит отдавать ему предпочтение. Так вы значительно сократите затраты на строительство.

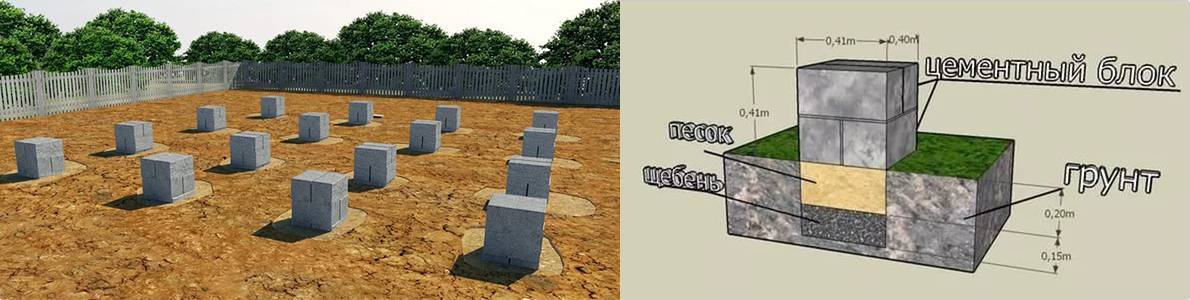

Опорно-столбчатый фундамент из бетонных блоков

Опорно-столбчатый фундамент из бетонных блоков самый распространенный тип основания в данной категории. Его активно применяют при строительстве каркасных домов и различных хозяйственный и бытовых построек.

Опорно столбчатое основание из бетонных блоков

При строительстве небольших зданий, порядок выполнения работы следующий:

1. Определите количество столбов на периметре здания. Обязательно располагать опоры в углах здания и в точках пересечения стен. Далее необходимо ставить столбы каждые 3 метра, не меньше.
2. Далее выполните точную разбивку фундамента на участке с закреплением каждой опоры.
3. Делаются ямы в точках расположения столбов. Глубина составляет от 15 до 30 см. Определяется от рельефа участка и характеристик грунтов.
4. В каждый приямок засыпают подушки из песка, мощностью в 15 см. После поливания водой тщательно трамбуют.
5. После этого делают опорные площадки для увеличения площади опоры каждого столба.

После создания нижней площадки приступают к размещению бетонных блоков. Лучше применять полнотелые блоки, имеющие большую прочность. Для скрепления блоков применяют кладочную смесь.

Фундамент поверхностный столбчатый из бетонных блоков при правильном выполнении работ, способен прослужить длительное время и выдерживать большие нагрузки.

Пошаговая инструкция по возведению фундаментного основания

Пошаговая инструкция, как сделать столбчатый фундамент своими руками:

1. Выбор места для возведения.
2. Подготовка участка (уничтожение кустов и деревьев вместе с корнями, скашивание травы, выравнивание почвы).
3. Разметка колышками и веревкой будущего местонахождения столбов. Сооружение будет прочным, если столбы находятся в 1,5 м друг от друга.

   Колышки ставятся за границей будущего столба (чтобы их не сдвигать во время закладки фундамента) по линиям стен постройки.

Обязательное устройство гидроизоляции одним из способов:

1. По всему периметру столба, под его подошвой.
2. Устройство дренажа по периметру будущего сооружения, ниже уровня подошвы.
3. Установка встроенной в отмостку ливневки.

При подготовке к установке фундамента необходимо заложить коммуникации (трубы), если они нужны.

Опорно-столбчатый фундамент своими руками

Рассмотрим основные этапы строительства опорно-столбчатого фундамента из ФБС блоков своим руками:

• Подготовительные работы — участок очищается от растительности и мусора, удаляется верхний плодородный слой грунта на глубину одного штыка лопаты;
• Разметка — согласно проектным данным на почву переносятся контуры стен дома, по которым отмечаются места расположения опорных столбов. Разметка выполняется с помощью вбиваемых в землю колышек из арматурных обрезков и натянутой между ними бечевки;

Рис 2.0: Разметка участка под фундамент

Земляные работы — далее необходимо откопать ямы, в которых будут располагаться опорные столбы.

Совет эксперта! Глубина ям должна быть больше проектной длины столбов на 25 сантиметров, которые потребуются для обустройства уплотняющей подушки и отливки ее бетоном.

Подсыпка — в ямы засыпается 10-ти сантиметровый слой песка, который проливается водой и утрамбовывается, поверх песка размещается слой мелкого щебня аналогичной толщины;

Рис 2.1: Схема уплотняющей подсыпки под фундамент

• Бетонирование — в ямы заливается цементно-песчаный раствор на основе цемента марки М300, поверхность которого тщательно выравнивается, после чего выжидается 2-3 дня до остаточного отвердевания бетона;
• Кладка блоков — кладка ФБС выполняется с использованием аналогичного цементно-песчаного раствора, по завершению кладки высота столбов выравнивается по одному уровню и блоки покрываются рулонным гидроизоляционным материалом либо обмазываются битумной мастикой. Затем выполняется обратная отсыпка свободного пространства в ямах, при этом почва дополнительно уплотняется ручной трамбовкой;

Рис 2.2: Отсыпка столбчатых опор из ФБС блоков песком

Обустройство обвязки — при строительстве легких зданий рациональнее всего обвязывать столбчатый фундамент брусом, для этого на стыкующихся краях бруса необходимо выпилить пазовые соединения и уложить брус по конкуру фундамента так, чтобы соединяющиеся концы бруса лежали на опорных столбиках. Фиксация ростверка на столбах выполняется с помощью саморезов.

Рис. 2.3: Обвязка опорно-столбчатого фундамента брусом

Выбираем блоки для монтажа

Совершая выбор строительного материала для дома, а именно блоков ФБС, прежде всего, нужно проверить документацию товара и наличие паспорта

Совершая выбор строительного материала для дома, а именно блоков ФБС, прежде всего, нужно проверить документацию товара и наличие паспорта. Официальное удостоверение продукции должно содержать такую информацию:

• Контактная информация завода производителя;
• Серийный код и номер партии;
• Габаритные параметры, марка, вес;
• Показатель прочности во время сжатия;
• Устойчивость к морозу и влаге;
• Основные эксплуатационные правила.

Фундамент из блоков для дома необходимо выполнять из подходящих материалов. Именно по этой причине нужно делать замеры, которые должны иметь практически одинаковые размеры. Стоит отметить, что отклонение не должно превышать 6 мм. В противном случае, такой блочный куб покупать не стоит, так как вы потратите лишние финансы. Если вам необходимо приобрести элементы для цокольного этажа, то проконсультируйтесь у продавца подходит ли материал для таких целей.

Хотя блоки выполнены из железобетона и имеют большой вес, но многочисленные отзывы свидетельствуют о возрастание спроса на них. Стоит предположить, что на это повлиял 1 факт – способность выдерживать большие нагрузки. Плюс ко всему блоки долговечны и надежны. Очень часто изделия ФБС применяются в строительстве жилых и административных зданий. Но такое устройство оправданно только в таких ситуациях:

• При необходимости постройки основания дома максимально быстро. В этой ситуации играет роль не скорость строительных работ, а качество постройки за такой короткий срок. Выполнить все монтажные задачи можно как своими руками, так и при помощи специализированной техники.
• Если выполняется частное строительство, особенно в тех ситуациях, когда вы не имеете особых навыков. Чаще всего такую конструкцию используются из-за простоты процесса и легкости выполнения расчетов.
• В случае, когда участок характерен смешанным типом грунта. Для решения всех возможных неприятных явлений, рекомендовано устанавливать в один ряд ленточное основание, расширенное к краям. Но, обязательно следует монтировать фундамент на песчаную подушку.

Плюсы и минусы столбчатого основания

Существует довольно немалый список материалов, с помощью которых можно соорудить фундамент столбчатого типа. Большинство из них имеют положительные характеристики в плане надёжности наряду с невысокой стоимостью. К ним относят железобетонные элементы, кирпич, блоки и трубы из асбестоцемента. Особенно отмечают достоинства столбчатого фундамента из блоков 20×20×40. Это идеальный вариант для сооружения домов каркасного типа:

• стоимость материала оптимальная по сравнению с другими вариантами;
• есть возможность сокращения привлечения рабочей силы, так как процесс закладки прост и не требует больших трудозатрат.

Фундамент из блоков под каркасную конструкцию Источник ups-stroyproekt.ru

Несмотря на преимущества, отмечают и недостатки:

• процесс дополнительного утепления имеет большие сложности;
• почти невозможно сократить потери тепла.

Этапы возведения столбчатого фундамента из блоков 20х20х40

Начало возведения собственного современного жилья своими руками должно быть подкреплено надежной теоретической базой, которую вы можете найти в нашем руководстве. Прочитав его внимательно, вы сможете оценить собственные силы и профессиональные навыки, получить интересную новую информацию. Возведение состоит из нескольких этапов:

• расчет и планирование объема используемых материалов;
• разбивка плана фундамента;
• гидроизоляционные работы и опалубка;
• установка арматурной основы и наполнение опалубочной формы бетоном;
• создание ростверка и забирки.

При планировании столбчатого фундамента с ростверками, стоит просчитать все материалы, которые будут необходимы для его создания — количество металло-арматуры, объем раствора и формат опалубки. Расчет и планирование размеров затрат на необходимые материалы. На этом моменте вручную или при помощи современных компьютерных технологий рисуют план. Последний вариант более предпочтителен, так как он точен и выверен в размерах. На проектном чертеже точно указываются все без исключения точки, где будет производиться установка каждого столба. Это документ является основой для расчета потребности в материалах на основе элементарных математических действий.

Разбивка плана фундамента

Этот этап характерен точной разметкой от забора двух наиболее отдаленных точек, которые станут ориентирами габаритов будущего дома. Проверяются геометрия диагоналей, производится определение основания под перегородки и наметка места для вспомогательных столбов. Разбивание ямы под столбчатый фундамент из блоков 20х20х40, асбестовой трубы, бетонного монолита, очень быстро производится посредством мото бура. Это недорого стоит – мото бур можно брать в аренду у строительных организаций и фирм.

Схема столбчатого основания

Гидроизоляционные работы и опалубка

Гидроизоляция фундамента – залог надежности и длительной эксплуатации. В каждую выкопанную ямку опускают скрутки из куска рубероида, фрагменты толстого полиэтилена. Край прижимают, чтобы при наливании раствора изоляция не опустилась, но, когда это столбчатый фундамент из блоков 20х20х40 для коттеджа типа «каркас», гидроизоляция производится при помощи рубероидов, ПЭ полотна производят по окончании выкладки столбов. При соблюдении технологии столбчики должны быть подняты на высоту от 500 до 800 мм, для этого из вспомогательных материалов делают опалубку, которую впоследствии заливают.

Схема установки щитов опалубки

Установка арматурного каркаса и заливка опалубки бетоном

Параллельно с изготовлением столбов из железобетона, бетона, асбестовых или цементных труб, согласно технологии требуется их укрепление — армирование. Пару или несколько пар отрезков арматуры диаметром от восьми до двенадцати миллиметров, соединенных надежными перемычками из стальной проволоки диаметром до восьми мм. Конструкция помещается внутрь предварительно вырытой ямы. Затем, слоями по 200-300 мм осуществляется заливка бетоном, после чего его трамбуют. Вверху поверхности столбов обязательно устанавливают шпильки размером до 40-50 см. Это будущее крепление основания каркаса будущего дома.

Схема армирования столбчатого фундамента

Создание ростверка и забирки

Надежный ростверк значительно повышает показатели устойчивости столбчатого фундамента из блоков и равномерность распределения нагрузки между столбами. Это конструкция из железобетона, производится путем создания опалубки, укладывания каркаса из стальной арматуры и заливки бетоном, готовый элемент имеет размер 25,0см х 25,0 см. Забирка становится последним шагом в строительстве фундамента, она является стеной из различных материалов, которая нивелирует расстояние между уровнем земли и ростверком. Она делается просто — сначала выкапывается траншея небольшой глубины до тридцати сантиметров и шириныв10-20 см, куда заливается бетон и после его остывания переходят к последующим этапам строительства.

Схема растверка

Благодаря точному следованию нашим советам, вы сможете самостоятельно создать столбчатый фундамент из блоков 20х20х40 – надежную и добротную основу вашего жилища. Главное – следовать нескольким простым правилам, которые стары, как мир. Это не экономить на материалах, приобретая дешевые и некачественные и не торопиться, придерживаясь всех временных режимов и стандартов.
