Стальные радиаторы отопления: плюсы и минусы, когда их стоит использовать

Особенности радиаторов

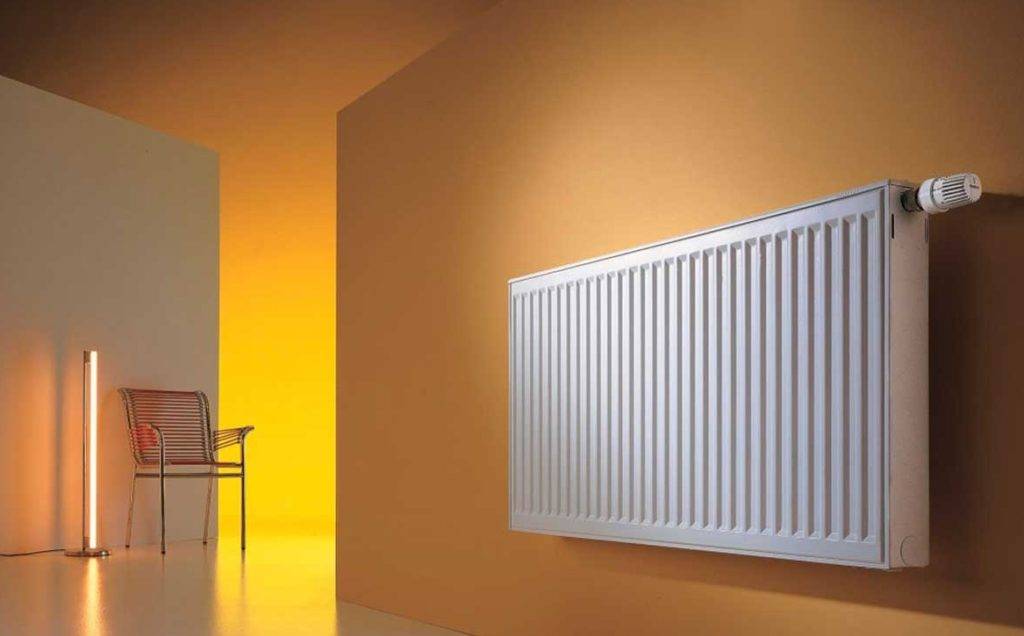

Стальные панельные радиаторы отопления являются на сегодняшний день самым бюджетным вариантом для решения проблемы по автономному теплоснабжению частного дома. В них совмещаются функциональные возможности радиаторов и конвекторов. Они представляют собой прямоугольные панели различных размеров. На рынке можно найти модели с длиной от 30 до 90 см и шириной от 40 до 300 см. Толщина (в данном случае глубина) зависит от типа выбранного прибора, а точнее, от его конструкции.

По сравнению с другими секционными радиаторами, этот вид оборудования отличается более высоким коэффициентом полезного действия. КПД большинства моделей находится на уровне 75%.

Внутри радиаторов находится теплоноситель. Его максимальная температура составляет 110-120°. Рабочее давление в них может достигать 9-10 атмосфер при толщине стенки 1,2 и 1,4 мм соответственно. Как показывают испытания, произведенные одним из производителей, радиатор разрушится при достижении давлением отметки 25 атмосфер. Поэтому приборы нельзя использовать в системах с более высоким давлением (центральное отопление многоэтажных домов, где случаются гидроудары большой мощности).

Особенности стальных радиаторов

Этот тип отопительных приборов изготовлен из листов стали. Толщина материала редко превышает 1,3-1,5 мм. Но порой производители используют ещё более тонкие листы, из-за чего снижаются прочностные качества батарей. Конструкция радиатора бывает разной: панельной, трубчатой, секционной. Первые считают самыми популярными. Это обусловлено невысокой ценой, способностью выдерживать температуру теплоносителя до 110 °С и давление в 9 атм. Но панельные батареи быстро загрязняются, что вынуждает ставить фильтры и грязевики.

В остальном стальные отопительные радиаторы похвастаются следующим:

коррозионная стойкость за счёт покрытия защитным слоем пластика;
большой выбор дизайнерских решений;
простота монтажа;
оптимальные показатели тепловой мощности.

Есть и минусы. Стальные радиаторы негативно реагируют на слив теплоносителя. Кроме того, у них низкая стойкость к гидравлическим ударам, поэтому лучше не использовать такие модели в центральных отопительных системах.

Конструктивные особенности панельных стальных радиаторов

Конструкция панельных стальных радиаторов отопления отличается простотой, которая в то же время обеспечивает возможность применения различных схем компоновки и подключения к сети. Основными конструктивными элементами считаются рабочая панель, по которой проходит теплоноситель, а также конвектор, обеспечивающий усиление воздушных тепловых потоков, исходящих от батареи.

Конструкция панельного радиатора

Производители предлагают несколько основных серий, в пределах которых стальные панельные радиаторы отопления отличаются количеством используемых конвекторов и панелей

При выборе обращайте внимание на присутствующую цифровую маркировку, которая должна отображать тип предлагаемого радиатора. Если такая маркировка отсутствует, или данные цифр не соответствуют количеству рабочих элементов батареи, значит, продавец заведомо предлагает подделку, срок службы которой будет недолгим

Тип батарей 10 предполагает наличие одной отопительной панели без использования конвектора.
Панельная батарея типа 21 состоит из двух панелей и размещенного между ними стального конвектора.
Общий принцип маркировки сведен к следующему — первая цифра указывает на количество используемых панелей, вторая на количество применяемых конвекторов.

При выборе определенной модели стальной панельной батареи стоит обращать внимание и на тип подключения к сети отопления. Большинство моделей может подключаться при помощи боковой или нижней подводки, установка в сети с другой конфигурацией приведет к снижению эффективности работы радиаторов

Выбор отопительного прибора с учетом определенных условий

Какой радиатор лучше, стальной или биметаллический? Радиатор нужно выбирать с учетом четырех основных показателей:

Тип здания. В многоэтажном доме с центральным отоплением лучше устанавливать биметаллические радиаторы и отказаться от стальных из-за подверженности последних коррозии. В частном владении с автономной системой отопления можно использовать оба вида батарей.
Внешний вид. Все современные радиаторы отличаются эстетичным дизайном. Разнообразие форм отопительных приборов (как стальных, так и биметаллических) позволяет им достойно смотреться в любом интерьере.
Мощность теплоносителя. Этот показатель можно определить при помощи калькулятора. При расчете необходимо учесть тип устанавливаемого радиатора, площадь помещения, количество окон, вид остекления, высоту потолка. Литые батареи подбираются по требуемой мощности в ВТ.
Производитель. Это важный критерий, потому что погоня за дешевизной может обернуться приобретением некачественного отопительного прибора и скорым выходом его из строя.
Цена. Биметаллический радиатор стоит немного дороже стального.

Алюминиевый радиатор

Широко применяется для конструирования системы отопления в частном доме. Популярными они стали благодаря дизайну и высокой тепловой мощности. Стоимость таких радиаторов зависит от фирмы-производителя.

Дешевле обойдутся радиаторы отечественных производителей, но проведя знакомство с отзывами потребителей, стоит отдать предпочтение зарубежным аналогам, но цена у них гораздо выше.

При выборе алюминиевого радиатора для локализованной системы собственного дома необходимо придерживаться списка очень значимых условий выбора и эксплуатации:

Радиатор из алюминия самый восприимчивый к циркулируемой жидкости. Требуется строго соблюдать необходимый уровень кислотности воды, в противном случае такие радиаторы придут в непригодность в течение нескольких лет;
У алюминиевых радиаторов резьбовое соединение, что повышает риск протечки;
У высокой тепловой мощности алюминиевых радиаторов есть обратная сторона. При нагреве радиаторов теплый поток воздуха очень быстро поднимается вверх, что приводит к перепаду температуры, между полом и потолком.
Это значит, что выбирая алюминиевые радиаторы, есть необходимость сделать точные расчеты по площади помещения, так как пол может оставаться холодным.

Но у алюминиевых радиаторов есть и несомненные достоинства:

Относительно малый вес, что дает возможность крепить на стены из гипсокартона;
Достаточно эстетичный вид
Наличие специальных кранов, позволяющих регулировать температуру.

Относительно невысокая цена, хороший дизайн и мгновенная теплоотдача – это и есть секрет популярности алюминиевых радиаторов.

Это довольно приемлемые радиаторы для системы отопления в частном доме. Соблюдая неукоснительно нормы выбора и использования, такие радиаторы долго будут обогревать ваш уютный дом.

Виды подключения радиатора

Если подсоединение нижнего способа подключения радиатора, он будет оснащен специальным вентилем для терморегулирования, которое незамедлительно обеспечит определенной температурой необходимой.

При боковом подключении стального радиатора используется стандартная схема циркуляции тепла в помещении, причем такое подключение дешевое и совсем не примечательное, не заметное.

Изготовление несколькими панелями приведет к большей подачи тепла. К ним можно вмонтировать еще и разнообразные металлические сплавы, как следствие увеличится размер основания, которое дает отдачу тепла.

Виды подключения батарей

Однако у этих систем отопления есть и отличительные признаки, к примеру, вес. По этому критерию они могут достичь весового уровня чугунных установок, довольно тяжелых. Также минусом будет объем воды, значит, терморегулирование будет ниже и соответственно теплоотдача тоже. Толщина радиатора может достигать 160 мм, это превосходит толщину чугунов. Кроме того, внутреннюю оболочку таких батарей трудно вычистить загрязнения.

Изделия из труб помогают вспомнить времена чугунных батарей, они схожи во внешних параметрах. Они в большинстве случаев, монтаж чугунных батарей производится в управленческих зданиях и жилых построек сталинского периода. Устойчивы к сильному атмосферному давлению доходящего до 10, в длину могут достигать более ста см, максимальная ширина 2 см. Также могут быть секционными и несекционными.

Дизайн

Стальной панельный радиатор может стать не только источником тепла, но и стильным предметом интерьера. Помимо традиционной белой расцветки, на рынке есть радиаторы самых различных оттенков, даже с рисунками.

Стальные панельные радиаторы можно «упаковать» в декоративные коробки – экран и боковины, которые закрывают батарею отопления. Декор для отопительных приборов можно изготовить на заказ по индивидуальному дизайну или приобрести готовый у производителя.

Новинки

Трубчатые радиаторы отопления благодаря форме труб могут быть самого разнообразного дизайна: для них доступны как классические варианты, так и смелые интерьерные эксперименты.

Например, на рынок вышла новая популярная конструкция из обогревательных труб – радиаторы-скамейки, покрытые лакированной доской. Такую скамью можно установить в прихожей, на кухне, в детской комнате или зимнем саду. Ее соответствие гигиеническим стандартам позволяет размещать и в медицинских учреждениях.

Стальные радиаторы: два вида и их особенности

Стальные приборы отопления подразделяются на пару основных видов: панельные и трубчатые. Разберёмся в особенностях их устройства и технических характеристиках:

Стальные радиаторы отопления: характеристики и виды панельных моделей

Панельные приборы изготавливаются способом штамповки. В процессе работы станок делает две заготовки в зеркальном отображении, которые впоследствии соединяются сваркой. В этих деталях заранее делаются каналы с вертикальным направлением, в которых потом и будет циркулировать теплоноситель.

ФОТО: allkharkov.infoКаждый радиатор дополнительно оснащён конвектором с п-образными рёбрами

Панельные конструкции способны выдерживать температуру теплоносителя до 100ºС, так что стандартные показатели в системах отопления в 70ºС они переносят без проблем. Предельная нагрузка давления для таких устройств – 10 бар, более высокие показатели способны разорвать сварочные швы. Поэтому опрессовка перед отопительным сезоном, которая проводится в многоквартирных домах порой с повышением давления до 15 бар, может вывести ваши радиаторы из строя.

ФОТО: mojdominfo.ruДля защиты в таких ситуациях в системе встраиваются специальные редукторы, которые выполняют роль предохранительных клапанов и сохраняют стабильные показатели давления в вашем контуре

Статья по теме:

Чем больше панелей в каждой батарее – тем выше её способность согревать помещение. Панельные стальные батареи могут иметь различия о высоте и ширине, так что не сложно подобрать модель под ваши условия установки.

Вы можете встретить в продаже разные маркировки таких радиаторов, и вот что они обозначают:

10 – это панели без конвектора, состоящие из одного ряда. При отсутствии конвектора устройства не накапливают домашнюю пыль и рекомендуются для установки в детских комнатах и учреждениях здравоохранения;
11 – радиатор из одной панели и конверторного ряда, закреплённого на обратной стороне. Накапливают пыль на задней стенке, так что периодически потребуется прочищать пазы с помощью мощного пылесоса;
20 – две стальные панели без конвекторов – вот из чего состоят такие батареи. Дают двойную теплоотдачу, легко очищаются во время уборки;
21 – как вы уже догадались, здесь присутствуют две стальные панели и один конвектор, который располагается между ними. Вся конструкция прикрывается решёткой;
22 – две стальных панели и два конвектора, приваренных к ним. Присутствует общая решётка и боковые стенки;
30 – три панели без конвектора с боковыми стенками и решёткой;
33 – самые широкие батареи, состоящие из 3 панелей и 3 конвекторов. Могут иметь общую толщину до 17 см.

ФОТО: allremont59.ruТакие панели легко протирать во время уборки

Статья по теме:

Чем отличаются трубчатые стальные батареи

Трубчатые батареи тоже штампуют на производстве, но они по внешнему виду и конструкции отличаются от панельных. Такие устройства состоят из параллельных трубок, зафиксированных в вертикальном положении и соединённых коллектором.

ФОТО: images.ru.prom.st.Трубки имеют толщину материала в полтора-два миллиметра

Считается, что теплоотдача у трубчатых батарей гораздо выше, чем у панельных, но и цена таких приборов тоже отличается. У трубчатых моделей присутствуют отводки для бокового или нижнего подсоединения к системе.

Эти конструкции могут выдержать повышение температуры до 120ºС и способны противостоять краткосрочному повышению давления до 15 бар.

Монтаж своими руками

Все виды радиаторов устанавливаются в единой последовательности. Панели и трубчатые обогреватели из стали отличаются меньшим весом по сравнению с чугунными, что облегчает работу с ними. Процесс монтажа требует внимания и соблюдения определённой точности, но осилить его можно самостоятельно без привлечения профессиональных сантехников.

Внимание! Необходимые материалы и приспособления для установки: нивелир или обычный пузырьковый уровень, крепёж, поставляемый вместе с батареей, дрель, саморезы, обмотка и оборудование для соединения труб

Разметка стен под крепление

Расположение отопительных приборов под окнами объясняется необходимостью отсечения холодного воздуха тёплым потоком.

Для предотвращения запотевания, глубина обогревателя должна быть больше 75 процентов ширины окна.

По горизонтали радиатор располагают относительно центра оконного проёма с допустимым отклонением в 2 сантиметра.

Расстояние от подоконника до верхнего края должно составлять 10—12 см, до пола — 8—12 см. Расстояние от стены крепления — от 2 до 5 см.

Внимание! Стальные обогреватели чаще используются в системах с естественной циркуляцией теплоносителя Радиатор подвешивают с уклоном вниз в сторону от ввода, то есть если вода поступает справа, то левую сторону нужно опустить на 1 см. При коротком радиаторе достаточно 0,5 см

После проведения необходимой разметки и установки креплений производят примерку неподключенного радиатора с измерением уровня, после чего можно переходить к наладочной работе отопительной системы.

Монтаж

Когда радиатор монтируется в действующую систему отопления, необходимо её отключить. Все металлические комплектующие для подсоединения должны находиться под рукой.

При необходимости остаточная вода сливается, отопительная труба срезается в намеченном заранее месте. На входах и выходах устанавливаются запорные краны с возможностью регулирования.

Резьба уплотняется обмоткой, сверху наносится упаковочная мастика. Спустя небольшой промежуток времени производят пробный пуск, постепенно включая краны.

Схемы подключения

Модель радиатора стоит подбирать под возможную схему подключения. Она определяется параметрами отопительной системы и прочностью материала, из которого сделаны стены помещения. Способы нижнего подключения строго диктуются производителем. При подсоединении сбоку возможны варианты:

Односторонним: вход и выход располагаются либо слева, либо справа.
Диагональным: вход сверху, в противоположном углу выход.
Седельным: вход и выход расположены снизу.

Выбор радиатора отопления – чугунный или алюминиевый

По данным, представленным в таблице, можно сделать ряд следующих выводов:

Алюминиевые радиаторы эффективней в работе (имеют более высокую теплоотдачу) и прочнее чугунных аналогов;
Чугунные радиаторы в отличие от алюминиевых изделий малотребовательны к химическому составу теплоносителя (по показателю рН);
Изделия из чугуна обладают значительным внутренним объемом – и соответственно увеличенным сечением;
Срок службы чугуна превышает показатель алюминия более чем в 2 раза.

На что же влияют данные выводы? Казалось бы – выбор следует делать в пользу алюминиевых батарей – они значительно превосходят своих конкурентов по техническим показателям, стоят дешевле, имеют небольшую массу, более совершенны по дизайну. Но это не совсем так – существует целый ряд нюансов.

Главным фактором влияния является требование изделий к химическому составу теплоносителя – а именно к водородному показателю рН. Алюминий имеет очень узкий диапазон этой величины – при отклонении от требуемых значений материал оборудования подвергается интенсивной коррозии с выделением водорода. Чугун же давно известен своей нейтральностью – он не только мало реагирует на водородный показатель, но и имеет очень низкую скорость кислородной коррозии – она меньше, чем у стали, почти в 4 раза.

Этим и обусловлена разница в сроках службы батарей – кроме того, чугунные изделия имеют более толстую стенку секции. Алюминий даже в условиях автономного отопления, где состав теплоносителя относительно стабилен, обычно уступает по продолжительности службы аналогам из чугуна.

Поэтому именно чугунные радиаторы следует считать более универсальными – они дольше служат в централизованных и автономных схемах, тогда как алюминиевые батареи все же больше рекомендуются для индивидуальных систем. Но и здесь есть своя оговорка – она основана на показателях прочности чугунных отопительных приборов.

Рабочее давление чугунных приборов варьируется от 6 до 12 кгс/см2 (предельное – 15 кгс/см2), а давление опрессовки в централизованных системах равно 1,5 от 5 – 10 атм., то есть примерно 7,5 – 15 кгс/см2. Поэтому при выборе чугуна для центрального отопления следует сопоставить рабочие характеристики оборудования с показателями теплоносителя – их можно узнать в управляющей компании.

Еще один важный аспект – в автономных системах с естественной циркуляцией теплоносителя могут применяться только чугунные батареи – только они среди всех типов радиаторов имеют подходящее проходное сечение.

Чугунные радиаторы имеют и свои недостатки по сравнению с алюминиевыми батареями:

Значительный вес часто требует для настенной установки капитальной стены, усложняется транспортировка и монтаж;
Изделия в силу инертности материала очень медленно меняют температуру – поэтому наладить здесь автоматическое оперативное управление практически невозможно;
Радиаторы очень трудно разобрать для изменения количества секций – практика говорит о том, что чаще всего их просто разбивают;
Внутренняя поверхность отечественных моделей склонна к образованию отложений из-за высокой шероховатости;
В большинстве случаев изделия требуют покраски (алюминиевые же окрашены всегда), но есть и плюс – можно выбрать цвет;
Чугунные батареи обычно дороже алюминиевых (классических);
Система отопления с чугунными батареями прогревается дольше.

Какие же радиаторы лучше – чугунные или алюминиевые? Выбор следует отдавать в зависимости от условий будущей эксплуатации и предпочтений, а также возможностей покупателя. Если говорить об отоплении в частном доме с естественной циркуляцией теплоносителя – то здесь следует выбрать чугунные изделия. Если говорить и закрытых схемах – а именно о централизованном и индивидуальном отоплении с принудительным движением теплоносителя – для этих условий выбор может быть различен. Если хочется подешевле и красиво – то алюминиевые батареи, если не очень красиво и подороже, но с огромным сроком службы – то чугунные изделия. Кроме того, сейчас производятся современные модели из чугуна – они обладают улучшенным дизайном, окрашены, отличаются более качественным оребрением и повышенными техническими характеристиками – но за все это, как всегда, придется значительно доплатить.

Другие параметры размеров и на что они влияют

Есть некоторые параметры, на которые также нужно обратить внимание, помимо высоты и ширины (длины) – это межосевое расстояние, глубина и объём секции

Межосевое расстояние

В инструкции к прибору межосевое расстояние ещё может быть указано как «межцентровое», «межниппельное» или вовсе «присоединительные размеры».

Этот параметр означает длину от центра к центру между входными отверстиями радиаторов или их секциях. Измеряется в миллиметрах. Чаще всего показатель указан в названии изделия, например Magica400 или РАП 500 – числа 400 и 500 и есть межосевое расстояние.

С технической точки зрения от него зависит расстояние между трубами во время установки батареи

Особенно важно это при замене старого радиатора на новый, но с аналогичными размерами

Глубина

Знать этот параметр нужно особенно в том случае, если готовятся работы по установке изделия в нишу или прямо в стену. Обычно одна секция имеет глубину от 80 до 100 мм, но бывают модели с глубиной секции в 125 мм, и очень компактные секции – по 60-65 мм.

Определение объёма секции

Выбирая радиаторы отопления, внутренние диаметры которых могут существенно отличаться, нужно уметь правильно определять размер секции.

Зачастую руководствуются значением, которое рекомендовано СНиП. Так, в домах панельного типа на один кубометр объема нужно 41 Вт тепловой мощности. Для современных домов с качественными стеклопакетами и утепленными с наружной стороны стенами, можно брать значение в 34 Вт на 1 «куб».

Примерный расчёт выглядит так:

Берём за основу комнату 4 на 5 метров с высотой потолка в 265 см.
По простой математической формуле – Длина×Ширина×Высота, вычисляем объём комнаты, в данном случае получается 53 кубических метра.
Этот показатель умножаем на 41 Вт, а затем получившееся значение делим на 1000. В итоге для обогрева понадобится 2,17 кВт.
Зная теплоотдачу одной секции любого радиатора, высчитываем, какой объём радиатора нужно установить – например, вы выбрали модель биметаллического типа с мощностью одной секции в 170 Вт. Разделим 2,17 кВт на 170 Вт и получим 12,8 секций. Округляем в большую или меньшую сторону и получаем 12 или 13 секций.

Критерии выбора радиаторов отопления

Чтобы правильно определить, какие батареи лучше выбрать для конкретного места установки, необходимо учесть некоторые важные факторы:

Информацию о максимальном давлении и температурном режиме в центральной системе отопления в конкретном населенном пункте. От этих данных будет зависеть, какие параметры должны иметь радиаторы.
Стойкость конструкции радиатора и материала к качеству и температуре теплоносителя.
Необходимую тепловую мощность для конкретного помещения — это необходимо знать для точного расчета количества радиаторов и их размерных параметров. Расчеты могут быть проведены по площади или объему помещений. Удобный и точный способ расчета будет предложен читателю в конце данной публикации.
Дизайнерское оформление радиаторов тоже является немаловажным критерием, так как эти отопительные приборы могут поддержать выбранный дизайнерский стиль, или, наоборот, испортить внешний вид комнаты.

Преимущества и недостатки стальных панельных радиаторов

Даже неискушенному в технических тонкостях изделия покупателю бросаются в глаза следующие характеристики:

Модельный ряд панельных стальных радиаторов

Высокая тепловая мощность, обеспеченная значительной рабочей площадью отопительной панели. При наличии 2-3 панелей теплоотдача прибора соответственно возрастает, при этом батарея такого класса не станет занимать дополнительного пространства в помещении.
Панельные радиаторы отопления в отличие от своих секционных собратьев обладают более высокой механической прочностью. Минимизация точек соединения между отдельными элементами батареи позволяет повысить надежность и долговечность изделия (при соблюдении условий эксплуатации).
Стальные батареи имеют значительно меньшую массу по сравнению с чугунными традиционными радиаторами, благодаря этому существенно упрощаются монтажные работы и существует возможность крепления на облицованные гипсокартоном стены (при устройстве дополнительных опорных элементов в конструкции несущего каркаса под ГКЛ).
В отличие от алюминиевых радиаторов стальные панельные батареи не подвергаются воздействию электрических токов, возникающих в месте соединения различных металлов. Электрокоррозионная устойчивость отопительных устройств данного типа является основным преимуществом таких батарей над алюминиевыми устройствами.

Теперь следует сказать несколько слов и о недостатках отопительных радиаторов данного типа. Дело в том, что гарантировать долговечность и эффективность стальных панельных радиаторов могут, к сожалению, только ряд производителей. При этом большая часть продукции надлежащего качества производится именно зарубежными компаниями, а стоимость радиаторов при этом возрастает не менее чем на 40-60%.

Основные проблемы стальных панельных батарей связаны со следующими факторами:

Некачественная покраска или использование более простых (а, следовательно, и дешевых) технологий. В данном случае защитное покрытие является недолговечным и может быть нарушено даже при небольших механических воздействиях или под воздействием теплоносителя с высокой степенью минерализации.
Учитывая большую площадь поверхности и небольшую толщину металла, используемого при изготовлении панелей батарей, предъявляются повышенные требования к обеспечению безопасности транспортировки. Даже незначительные на первый взгляд повреждения могут привести к непоправимой порче изделия.
Ограниченная сфера применения стальных панельных радиаторов делает нежелательной их установку в многоквартирных домах с центральным отоплением. Но при этом стоит отдать должное качеству импортной продукции, которая эксплуатируется в подобных условиях на протяжении 4-6 лет (с момента выхода данных радиаторов на отечественный рынок). Особых проблем при эксплуатации выявлено не было, но все-таки такой выбор сделан на собственный страх и риск заказчика.

Специалисты рекомендуют.
