Как выбрать стабилизатор напряжения для частного дома и квартиры

ТОП-2 релейных прибора на 12 кВт

Такие стабилизаторы характеризуются тем, что применяются не только в частных домах, но также в мастерских и офисных помещениях. Рассмотрим лучшие, по мнению экспертов, модели.

No2. Wester STB-10000

Wester STB-10000

Качественное устройство, работающее очень тихо. Не самое «навороченное» и мощное, но все же заняло свое место в рейтинге (преимущественно благодаря многочисленным отзывам). При активной мощности всего в 8 кВт аппарат обладает такими достоинствами, как малый вес (17,6 кг) и компактность. Для среднестатистического дома – идеальный вариант. Дисплей большой и информативный, также пользователи отмечают качественную охлаждающую систему.

Плюсы

• высокое качество сборки;
• компактность, небольшой вес;
• очень информативный экран;
• качественная охлаждающая система.

Минусы

мощность не самая высокая.

No1. RUCELF SRFII-12000-L

RUCELF SRF II-12000-L

Преимуществами данной модели являются высокая точность (в данном случае погрешность – всего 3,5 процента) и отличная мощность (10 кВт). Может применяться для стабилизации в однофазных сетях. Конструкция напольного типа, с принудительным охлаждением. Провода соединяются клеммами, возможно подключение техники, не нуждающейся в стабилизации. На информативном ЖК-дисплее указываются все необходимые сведения о напряжении и ошибках, возникших в работе.

Плюсы

• удобство использования;
• хорошая мощность;
• точность стабилизации;
• информативный жидкокристаллический дисплей.

Минусы

работает прибор достаточно шумно.

Стабилизатор напряжения 220В для дома — как выбрать принцип работы

Механизм выравнивания вольтажа влияет не только на производительность и точность работы, но и на сумму, которую придется за него заплатить. Согласно этому критерию выделяются следующие типы стабилизирующих агрегатов:

• Релейные;
• Электромеханические;
• Электронные.

Первопроходцем в этом сегменте является релейный тип, доступная стоимость которых несколько омрачается ограниченным спектром применения. Точность выходного вольтажа лежит в диапазоне 5-10%, поэтому чувствительные приборы отреагируют нестабильной работой – например, электролампы могут мигать. Впрочем, там, где перегрузки и перепады носят частый, но кратковременный характер, они по-прежнему вполне конкурентоспособны благодаря высокой скорости срабатывания (в отдельных моделях она может составлять 100В/с).

Сильной стороной можно назвать также нечувствительность к температурным показателям, позволяющую устанавливать их в неотапливаемых помещениях. Релейный тип не подразумевает систематическое сервисное обслуживание, достаточно лишь следить за степенью износа реле и менять их по мере необходимости.

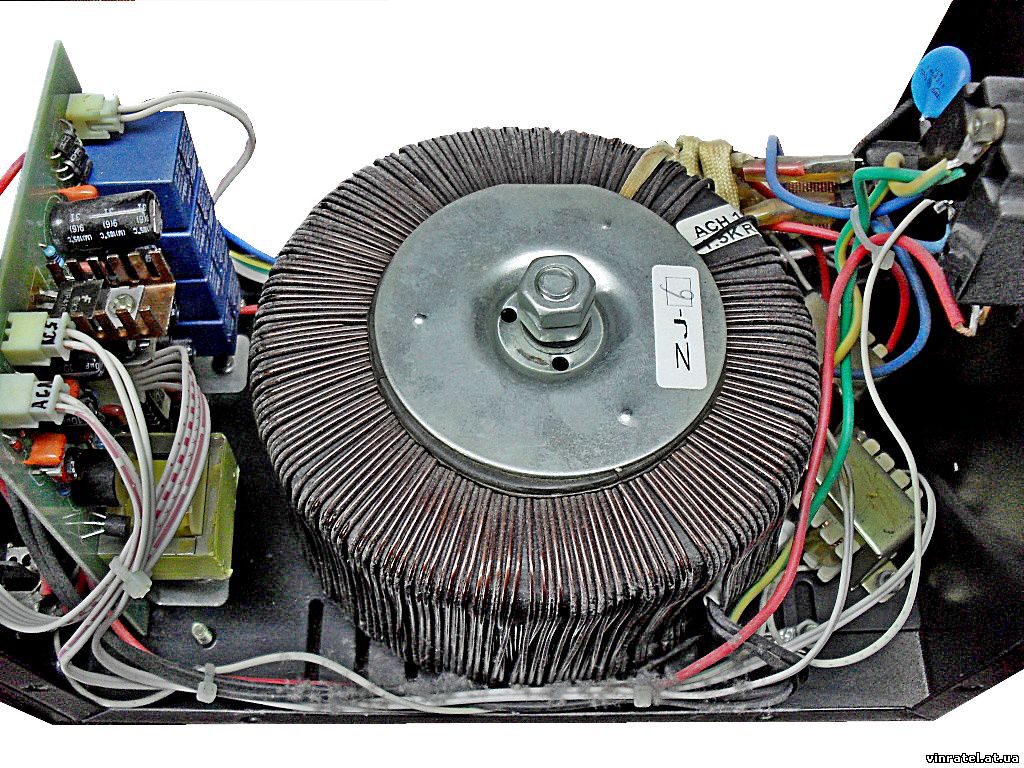

Фото с сайта vinratel.at.ua

Электромеханический (сервоприводный) вариант обеспечивает высокоточную стабилизацию с пределом погрешности в 2%, поэтому даже чувствительные осветительные приборы не станут мигать. Слабой стороной является невысокая скорость выравнивания, составляющая 10 В/с, что делает их абсолютно непригодными для сетей с резкими перепадами, так как скачок приведет к выходу из строя подключенных устройств.

Медленная, на плавная регулировка отлично подойдет для сетей с сезонным, суточным или стабильно низким питанием. Электромеханические модели не допускают эксплуатации при низких температурах и издают при работе характерный шум. Имеющиеся в конструкции трущиеся элементы требуют к себе регулярного внимания в виде смазывания и замены по мере износа.

Дорогостоящие электронные модели выполняют свою функцию мгновенно и с потрясающей точностью до 0,5%. Поэтому даже сверхчувствительная медицинская или компьютерная аппаратура будет под надежной защитой. Не вызовет нареканий и широкий диапазон допустимого рабочего напряжения, покрывающий перепады от 85 до 305 В.

Несколько скрашивает недемократичную стоимость термин эксплуатации длительностью до 20 лет, обеспеченный отсутствием механических конструктивных элементов. Стоит ли платить за высокую точность, решать исключительно потребителю, ведь бытовые приборы спокойно перенесут колебания в диапазоне 220-240 вольт, что с лихвой покрывается 5-10% точностью.

Типовые планировки квартир времен СССР

Типовыми планировками квартир считаются планировки, которые характерны для серии домов. Когда говорят о серии, то имеют ввиду группы жилых зданий, полностью похожих по своему оформлению, планировке и типу материала, используемого при строительстве. О некоторых видах планировки слышали все — «сталинки», «хрущевки», «брежневки». Что же они собой представляют?

По народному названию такой планировки можно догадаться о временном периоде, когда они возводились – с начала 1950 х годов. Особенности этой типовой планировки:

• очень высокие потолки;
• массивные стены, выложенные из кирпича;
• удобная планировка.

«Сталинки» — квартиры просторные, на три или четыре комнаты, двухкомнатные варианты встречаются значительно реже, как и квартиры с пятью и более комнатами. Совсем мало однокомнатных «сталинок». Планировка «сталинок» — это две разновидности жилья: номенклатурные дома и рядовые.

Первые возводились специально для элиты, для высших слоев общества. Они отличаются хорошей планировкой, просторными холлами, наличием отдельного рабочего кабинета и детской комнаты, возможны отдельные комнаты для библиотеки и прислуги. Кухня в таких квартирах просторная, а санузел – раздельный. На одном этаже обычно размещается две — четыре таких больших квартиры. Рядовые дома намного скромнее. И, прежде всего, это проявляется в небольшой площади квартир.

«Хрущевки»

Эти квартиры строились в 1957-1962 гг. За ними сразу закрепилось название «хрущевки», или «хрущобы» (по аналогии с трущобами). Народное название объясняется тем, что все дома этой серии возводились с очень тонкими стеновыми панелями, низкими потолками и крайне неудачной планировкой. Обычно это одно-либо двухкомнатные квартиры. Одна из особенностью таких квартир — высота потолков на 20 см ниже (кроме первого этажа). Тонкие стены не обеспечивают нормальную звукоизоляцию. Санузел совместный, обустроить который всегда непросто.

«Брежневки»

Это жилье отличалось от «хрущевок» немного большей площадью и количеством этажей. В самых первых «брежневках» нередко использовался «хрущевский холодильник» — шкаф-чулан, который располагался под окном на кухне. Санузел уже был раздельный. В дальнейшем планировка подвергалась изменениям, которые применяемют и по сей день.

Особенности планировки «брежневок»:

1. Официальное название: дома улучшенной планировки (по сравнению с «Хрущевками» — бесспорно). Но до «сталинок » им далеко.
2. «Брежневки» отличались невысокими потолками.
3. Имели относительно маленькие кухни ( 7 — 9 кв. м).
4. Количество комнат — от одной до пяти.
5. В качестве разновидности такой планировки остались квартиры гостиничного типа – крохотные, с общей площадью 12 — 18 кв. м.

Теоретически они предназначались для временного проживания, но фактически за многими закреплялись на постоянной основе.

Что важнее: точность или диапазон работы?

Выбирая стабилизатор, учитывайте их преимущества и недостатки.
Важна ли для вас высокая точность или ей можно пожертвовать для работы при более низком уровне напряжения?
Если входное напряжение сильно понижено, то вряд ли вам подойдет электромеханический стабилизатор.
А если необходимо подключить высокоточную технику, то релейная модель с погрешностью 8-10% также будет малопригодный.
Если выбираете стабилизатор на длительное время, то лучше предпочесть электронные модели российского производства.
А для сезонной работы (например, на даче) часто выбирают бюджетные релейные устройства.
На маломощную нагрузку, в особенности автоматику газовых котлов и погружных насосов, есть смысл установить инверторный стабилизатор с высокой точностью
и двойным преобразованием напряжения.

Советы по выбору стабилизатора от Ortea

В начале своей статьи “Что важно при покупке стабилизатора?”
производитель сразу предостерегает потребителя от выбора стабилизатора по минимальной цене

Виды и типы стабилизаторов

В зависимости от того, для чего нужен стабилизатор напряжения, выбирают сетевой или магистральный. Первые используются для защиты одного прибора и подключаются к розетке. Вторые защищают все приборы дома, в том числе освещение, и подключены к автоматическому выключателю, установленному на вводе.

Стабилизаторы предназначены для понижения или повышения напряжения, в зависимости от его изменения на входе до величины 220—230 В на выходе. При выходе сетевого напряжения за пределы 140—260 В питание подключенных приборов отключается. Любой бытовой стабилизатор работает автоматически без участия человека.

Выбор стабилизатора напряжения для дома следует начинать с определения оптимального типа. Производители предлагают несколько типов, различающихся по принципу действия. Каждый из них имеет свои особенности и условия применения.

Электромеханический тип

В принципе это автотрансформатор, в котором перемещение токосъёмной щётки производится сервоприводом или электродвигателем через редуктор. Управление приводом производится электронной схемой, отслеживающей изменение напряжения на входе.

К достоинствам относятся:

• достаточный в большинстве случаев диапазон регулирования (от 130 до 260 В);
• отсутствие искажений формы напряжения на выходе;
• способность выдерживать длительные перегрузки;
• на качество работы не влияют помехи и искажения.

Недостатками считаются замедленность реагирования и шум, издаваемый при работе. Поскольку в конструкции применены подвижные элементы, требуется регулярное техобслуживание, которое проводят в мастерской или вызывают техника на дом.

Релейные и гибридные

В основу также заложен автотрансформатор, но изменение напряжения происходит за счёт переключения секций обмотки, осуществляемых с помощью реле (от 4 до 8 шт.). Реле управляются электронной схемой слежения.

Несмотря на ступенчатость регулировки, изменение напряжения не превышает допустимой нормы для электронных приборов, но лампы накаливания будут заметно мигать. Поскольку щелчки при срабатывании реле раздражают, лучше устанавливать такое устройство подальше от зон отдыха.

К достоинствам относится: высокое быстродействие, расширенная до 105 В зона реагирования, отсутствие техобслуживания и длительный, до 10 лет, срок службы. Стоят дороже электромеханических, но сохраняют работоспособность до -30⁰ C, что позволяет устанавливать их на улице. Без ущерба выдерживают перегрузку в 110% от номинала длительное время и кратковременную, до 4 секунд, 2-кратную.

Объединение электромеханического и релейного стабилизаторов позволило устранить присущие им недостатки и улучшить характеристики. В диапазоне от 105 до 280 В работает электромеханика, обеспечивая плавное и точное регулирование напряжения. При понижении до 140 В защита не будет срабатывать, а подключится релейный блок, способный обеспечить 220 В на выходе при напряжении сети до 105 В. Недостатком считается невозможность эксплуатации при температуре ниже +0⁰ C и напольная установка.

Электронные устройства

В этих стабилизаторах вместо реле используются тиристоры или симисторы, что позволяет сохранять на выходе нормальное напряжение при падении на входе до 60 В. Отсутствие подвижных элементов обеспечивает бесшумность работы и долгий срок службы, поэтому их используют даже в городских квартирах. Благодаря использованию большого количества элементов регулирования шаг регулирования меньше, чем у релейных аналогов. Основным недостатком является высокая стоимость.

К достоинствам относятся:

• большой, начиная с 60 В, рабочий диапазон;
• абсолютная бесшумность;
• плавная регулировка;
• высокая точность поддержания выходных параметров;
• удобное настенное крепление;
• расширенная гарантия до 3 лет.

Явные преимущества

Как и у всего другого, у перечисленных выше квартир есть свои плюсы и минусы. Чтобы иметь полное представление об отличиях квартиры-«хрущевки» от «брежневки» и «сталинки», рассмотрим все их преимущества:

• «Сталинки»: удачное местоположение (в большинстве городов такие квартиры находятся в центре), просторная планировка, высокие потолки, отличная тепло- и звукоизоляция, большие окна, изолированные комнаты, теплые и сухие кирпичные дома, ровные стены и потолки.
• «Хрущевки»: ценовая доступность, расположение если не в центре, то в районе с уже довольно развитой инфраструктурой.
• «Брежневки»: изолированные комнаты, неплохое местоположение в городе, наличие лифта и мусоропровода, удобная планировка, относительная «молодость» здания, в панельных домах — идеально ровные стены и потолок.

Лучшие стабилизаторы напряжения для дома рейтинг

Мнение других пользователей не может служить ориентиром при покупке, так как для каждого домовладения оптимальные технические характеристики выясняются на основании оценки вышеизложенной информации. Но все же прочитав отзывы о том, какой лучше стабилизатор напряжения для дома на сайтах специализированных магазинов, можно избежать покупки устройства, полностью соответствующего требованиям, но не отличающегося надежностью. Приведенный рейтинг базируется именно на количестве позитивных оценок потребителей, а не на технических параметрах:

1. UNIEL RS-1/12000WS – напольная модель, работающая в пределах от 125 до 270В, с полной мощностью 12кВ·А, обеспечивает быстрое срабатывание и достаточную для бытовых потребителей точность в 8%;
2. РЕСАНТА АСН-12000/1-Ц – справляется с разбросом входного вольтажа от 140 до 260В и имеет серьезный показатель полной мощности — 15кВ·А. КПД электронного агрегата равен 97%.
3. RUCELF SRW-12000-D – настенная модель релейного типа, улавливает и стабилизирует колебания от 130 до 270В со множеством вентиляционных решеток для надежного охлаждения устройства.
4. WESTER STB-10000 – добротное напольное устройство, гарантирующее 220В на выходе при входных значениях 140-260В, имеет много отзывов о долгосрочной эксплуатации без поломок.
5. RUCELF SRW.II-12000-L – обеспечивает необычайно высокий для релейного типа уровень точности 3,5% и оснащен LCD-дисплеем для контроля за текущими данными.

Электростабилизирующее оборудование лучше купить в первую очередь, лишь потом переходя к оснащению дома бытовыми приборами. Ведь предотвращение перепадов напряжения — основополагающий момент противопожарной защиты, пренебрегать которой равноценно игре с огнем.

Также советуем прочитать:

Освещение Складских Пространств: Искусство Обеспечения Эффективности и Безопасности

Искусство Света: Важность и Вдохновение в Архитектурном Освещении

Подвесные люстры: Освещение с характером и стилем

Изготовление световых лайтбоксов в Москве: качество и профессионализм от рекламного агентства ЦРУ№1

Замеры и расчеты при выборе стабилизатора

При подборе стабилизатора никак не получится обойтись без фактических замеров и расчетов напряжения и мощности.

Напряжение

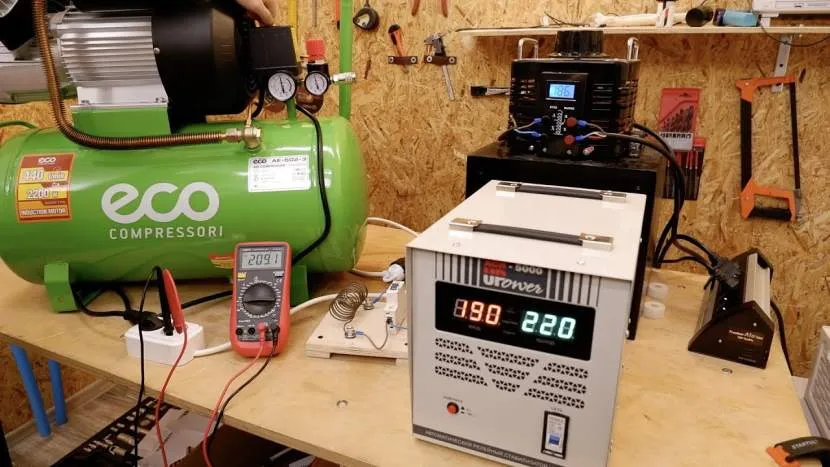

Замерьте с помощью мультиметра уровень своего входящего напряжения. Повышено оно или понижено знать не достаточно, необходимо четко представлять в каких пределах оно “гуляет”. Большинство стабилизаторов хорошо справляются с уровнем регулировки от 160 до 255 Вольт.

А вот если оно у вас меньше или больше, тут уже нужно смотреть только в сторону инверторных моделей. Именно они обеспечивают стабилизацию в самых широких диапазонах от 90 до 310В. Остальные с этим справляются плохо.

Не дайте себя обмануть продавцу, когда он будет рассказывать про предельный или максимальный диапазон входных напряжений от 110В до 290В! Это напряжение при котором стабилизатор хоть как то, но еще будет работать, а не отключится от действия защит.

Именно он показывает то напряжение, при котором аппарат будет стабильно выдавать на выходе 220 Вольт.

Расчет мощности

Определяетесь с мощностью. Для этого в первую очередь смотрите на сколько ампер у вас вводной автомат. По нему можно сориентироваться какую максимальную мощность вы сможете взять из общей сети.

Для автомата на 40А
P=I*U=40А*220В=8800Вт

То есть нагрузку более 9квт вы просто не сможете подключить из-за ограничения вводного автоматического выключателя.

Кроме автомата не лишним будет проверить сечение питающего кабеля. Потому что при превышении нагрузки, автомат отключится не сразу, а с выдержкой времени, иногда в несколько десятков секунд. А вот тонкий кабель, начинает греться моментально с момента перегрузки. Проверить какую максимальную мощность можно подключить на вашу проводку можно по следующей таблице:

Теперь подсчитываем токоприемники, которые ОДНОВРЕМЕННО могут быть включены в розетки.

Все электроприемники которые имеют в своей конструкции двигатели (холодильник, стиральная машинка и т.п.) обладают такой характеристикой как пусковой ток. Он в несколько раз больше номинального значения. Поэтому их паспортную мощность нужно умножать минимум на 3!

В итоге получаете некую сумму, например в 4квт. Напряжение на входе у вас – 170 Вольт. Эти входные 170В нужно разделить на желаемые 220 Вольт.

Расчет коэффициента:
170В/220В=0,77

Далее умножаете этот коэффициент на мощность стабилизатора который вы присмотрели, чтобы проверить “потянет” ли он вашу нагрузку или нет. Пусть это будет стабилизатор для дома в 9ква.

Расчет мощности в кВа:
0,77*9ква=6,93ква

Не забывайте что вам все нужно перевести в квт. Берем усредненный коэффициент мощности cosf=0,8 (если у вас нет двигательной нагрузки и реактивной мощности, то cosf=1!).

Итоговый расчет мощности в кВт:
6,93ква*0,8=5,54квт

То есть при вашем пониженном напряжении 170В стабилизатор будет вытягивать мощность в 5,5квт. А у вас одновременно включено не более 4квт. Делаем вывод что данная модель вам подойдет.

Выбирать стабилизатор, что называется “впритык” нельзя. Именно его перегрузка является самой частой причиной выхода из строя. Обязательно должен быть запас в 20-30% минимум!

Суммируя вышесказанное, вот на что вам нужно сделать акцент при выборе стабилизатора для дома:

1
2
3
4
5

Критерии выбора

В Вашем дома часто бывают перепады напряжения?

Постоянно!Редко, но бывает

При выборе стабилизатора для домашнего использования необходимо обратить внимание на несколько важных факторов. Вот основные из них:. Мощность

От того, какой мощностью будет обладать стабилизатор, зависит, сколько бытовых электроприборов он сможет запитать. Чтобы не ошибиться при покупке, сначала лучше подсчитать суммарную потребляемую мощность имеющейся в доме бытовой электроники и отталкиваться при выборе от полученных результатов

Мощность. От того, какой мощностью будет обладать стабилизатор, зависит, сколько бытовых электроприборов он сможет запитать. Чтобы не ошибиться при покупке, сначала лучше подсчитать суммарную потребляемую мощность имеющейся в доме бытовой электроники и отталкиваться при выборе от полученных результатов.

Велика вероятность, что в доме будет появляться новая бытовая техника, поэтому стабилизатор лучше брать с запасом хотя бы в 500 Вт (а лучше в 1 000 Вт).

• Количество фаз. Стабилизаторы могут отличаться количеством фазных проводов. На самых простых один фазный провод и один «ноль». Однако бывают устройства с двумя или даже с тремя фазами. Они предназначены для подключения большого количества оборудования или для работы с требовательными приборами. Для домашнего использования обычно вполне хватает однофазного прибора.
• КПД. Во время работы стабилизаторы теряют часть электричества – это неизбежно. Чем меньше потери, тем лучше. Выражается уровень потерь в коэффициенте полезного действия. Он не должен быть меньше 95%.
• Коэффициент отклонения. Под коэффициентом отклонения понимают то, насколько напряжение в электросети отклоняется от нормальных значений (220 – 240 В). Разные стабилизаторы могут бороться с разным коэффициентом отклонения. Как правило, дешевые модели плохо справляются с высокими значениями этого показателя. Чтобы понять, каков коэффициент отклонения у вас дома, нужно замерить с помощью вольтметра напряжение в одной из розеток три – четыре раза в течение дня, а затем высчитать среднее арифметическое из полученных данных и разделить на него стандартный вольтаж.
• Наличие системы защиты. Серьезная перегрузка или замыкание в сети могут привести к перегоранию обмотки трансформатора стабилизатора. Это может привести к плачевным последствиям в виде поломки вашей техники. Избежать их поможет система защиты – она отключает подачу тока на трансформатор в критической ситуации. Поэтому старайтесь подобрать устройство, которое имеет такую функцию. В самых дешевых моделях она отсутствует, поэтому стремление сэкономить может повлечь еще большие затраты на ремонт сгоревшей электроники.
• Гарантия. Любой стабилизатор подвергается серьезным нагрузкам во время работы. Это означает, что он вполне может выйти из строя. Поэтому надо стараться приобретать устройства с большим сроком гарантии (минимум год). Это обезопасит вас от необходимости ремонта приспособления за свой счет в случае его неожиданной поломки.
• Цена. Оптимальным будет устройство средней ценовой категории. С одной стороны, меньше вероятность низкого качества и брака, с другой – нет необходимости переплачивать за именитый бренд.

Критерии выбора

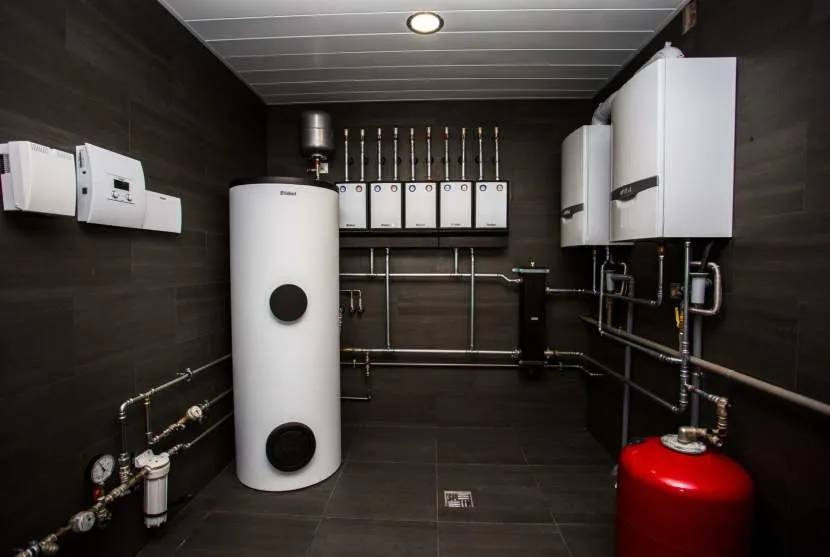

Чтобы стабилизатор действительно защищал от сбоев в работе газокотельного оборудования, к выбору модели следует подходить с учетом следующих критериев:

Количество фаз

Зачастую бытовые газовые котлы подключаются к 1 фазе, но не исключены случаи применения 3-х-фазных моделей. В последнем случае возможны 2 варианта:

1. Установка 3-х-фазного стабилизатора.
2. Монтаж 3-х 1-фазных приборов на каждую фазу отдельно.

Как правило, последний способ более выгоден по затратам, чем первый.

Мощность

Главное правило при подборе стабилизатора заключается в том, чтобы его мощность была чуть выше аналогичного показателя питаемого от него оборудования. К расчетной величине обычно прибавляется запас в 30%. Необходимо это на случай резких колебаний напряжения внешней сети.

Пример расчета мощности выглядит так:

1. Есть котел на 150 Вт с насосом 50 Вт.
2. Чтобы подсчитать требуемую мощность, нужно сложить их величины и умножить на поправочный коэффициент, то есть добавить 30%.
3. Однако следует учесть пусковой ток насоса – поэтому значение его мощности берется 3-х-кратным.
4. Формула – (150 + 50 × 3) × 1,3 = 390 Вт.

Мощность стабилизатора напряжения определяется типом и мощностью подключаемого оборудования в системе отопленияИсточник tildacdn.com

При меньшем значении мощности, чем необходимо, котел может вообще не запуститься, либо сам стабилизатор будет постоянно перегружен и прослужит не долго. Большее значение преимуществ не даст, а только приведет к перерасходу средств.

Скорость срабатывания

Быстродействие характеризуется двумя параметрами:

1. Временем, затрачиваемым прибором на приведение тока в норму при скачке. Определяется, как вольт/сек.
2. Быстротой, с которой устройство реагирует на событие. Измеряется в миллисекундах.

Чем быстрее устройство будет срабатывать и чем меньше времени затрачивать на выравнивание характеристик тока, тем ниже риск вероятности негативного влияния на котел и его компоненты. В большинстве случаев достаточно моделей со скоростью 10 мс.

Соответствие идеальной синусоиде

Важнейшая функция стабилизатора – приведение колебаний переменного тока к идеальной синусоиде. В лучшем случае прибор должен не только обеспечивать чистоту формы, но и при необходимости корректировать ее.

Этого требует современная, хотя и точная, но чувствительная электроника отопительных агрегатов. Иначе установка будет выдавать ошибки и периодически отключаться.

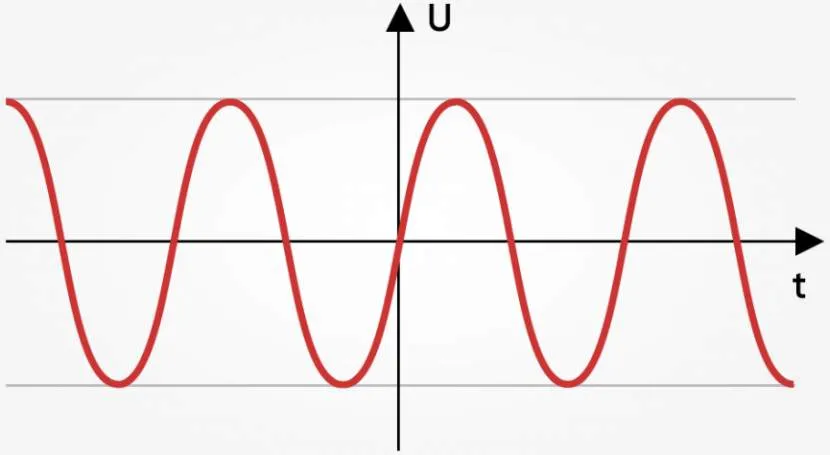

На выходе стабилизатор напряжения должен выдавать идеальную синусоидуИсточник shtyl.ru

Степень точности стабилизации

Характеристика показывает погрешность стабилизации параметров тока в процентах. Для газокотельного оборудования допускается применять модели с величиной до 10 % отклонений от нормы.

Однако в идеале лучше выбирать модели с как можно меньшей погрешностью. Так как чем она больше, тем выше вероятность возникновения сбоев в работе котельной электроники.

Пределы допустимого тока на входе

Параметр определяет разбег значений напряжения внешней сети, который стабилизатор способен обработать. Например, для номинала 220 В это может быть диапазон от 140 до 260 вольт.

При этом если в сети произойдет скачек, выходящий за установленные рамки, стабилизатор прервет питание. Поэтому лучше подбирать модели с максимально возможным разбросом минимального и максимального значения потенциала.

Чем сильнее скачки напряжения в сети, тем большим диапазоном рабочего напряжения должен обладать стабилизатор для котлаИсточник ytimg.com
