Как соединять провода

Электрический контакт

Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки невозможно обойтись без соединения проводов.

1. В местах соединения электрические контакты должны удовлетворять таким основным требованиям:
2. надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
3. механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.

Соединение проводов клеммными колодками

Клеммные колодки позволяют быстро осуществить чуть ли не самое простое и при этом надежное соединение проводов. Работа с ними не требует специальных навыков, кроме как умение обращаться с отверткой. Клеммные колодки позволяют беспроблемно соединять провода разных диаметров и материалов, а также одножильные и многожильные провода. Существуют разные виды клеммных колодок, но большая часть из них использует в своей основе винтовое соединение.

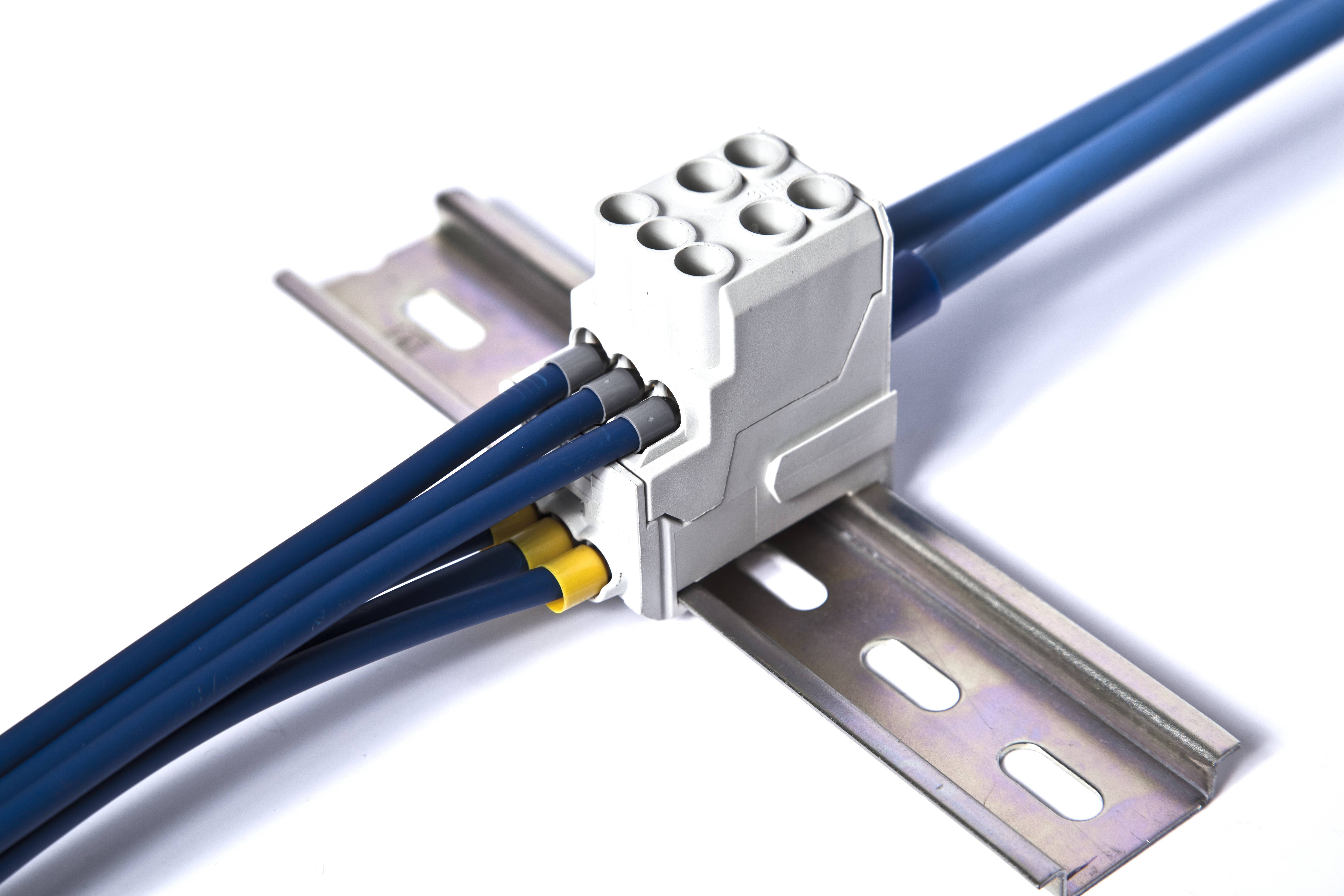

Клеммная колодка

Клеммная колодка – это своеобразная соединительная коробка для электрических проводов, представляющая собой корпус из пластика, в котором установлен металлический элемент – гнездо или пластины. В данное гнездо, либо между пластинами вставляется оголенный конец провода и зажимается винтом. В таком соединении оголенные части проводников остаются неизолированными, поэтому клеммные колодки не рекомендуется использовать в условиях повышенной влажности.

В винтовых клеммных колодках необходимо периодически подтягивать соединения. Со временем контакты ослабевают и начинают греться и окисляться, вследствие чего контакты ослабевают еще сильнее.

Способы безопасного контакта

Для создания надёжного контакта электрических проводов существует несколько способов как с применением специального оборудования, так и при использовании подручных средств.

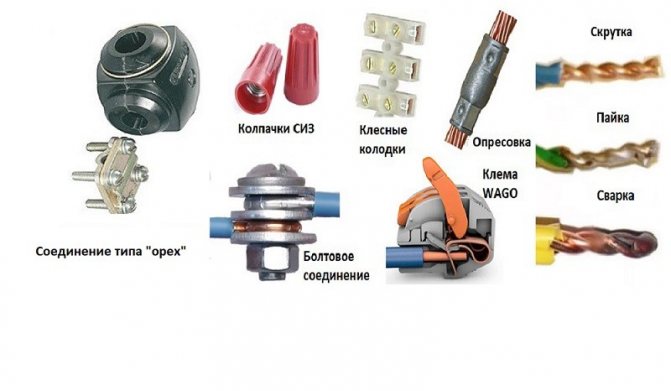

Виды соединения проводов:

1. Скрутка (скручивание) — наиболее распространённый способ, применение которого желательно осуществлять для временного соединения.
2. Сварка — является самым надёжным способом, который обеспечивает отличный контакт проводников. Требует наличия сварочного оборудования и определённых навыков для проведения работ.
3. Пайка — имеет прекрасные показатели соединения, но требует соблюдения температурного режима (не выше 65℃).
4. Клеммные колодки — довольно простое и надёжное соединение.
5. Соединение проводов с помощью зажимов — при соблюдении условий эксплуатации позволяет получить отличный контакт. Устанавливается очень быстро.
6. Опрессовка гильзами — требуется наличие специальных клещей и знания технологии установки, но способ очень надёжный.
7. Болтовое соединение — применяется в сложных ситуациях, простое в выполнении и не требующее специальных приспособлений.

При выборе вида соединения необходимо учитывать: материал токопроводящей части; сечение провода; количество проводников; вид изоляции; условия эксплуатации. Чаще всего, подбор типа соединения осуществляется на месте проведения работ.

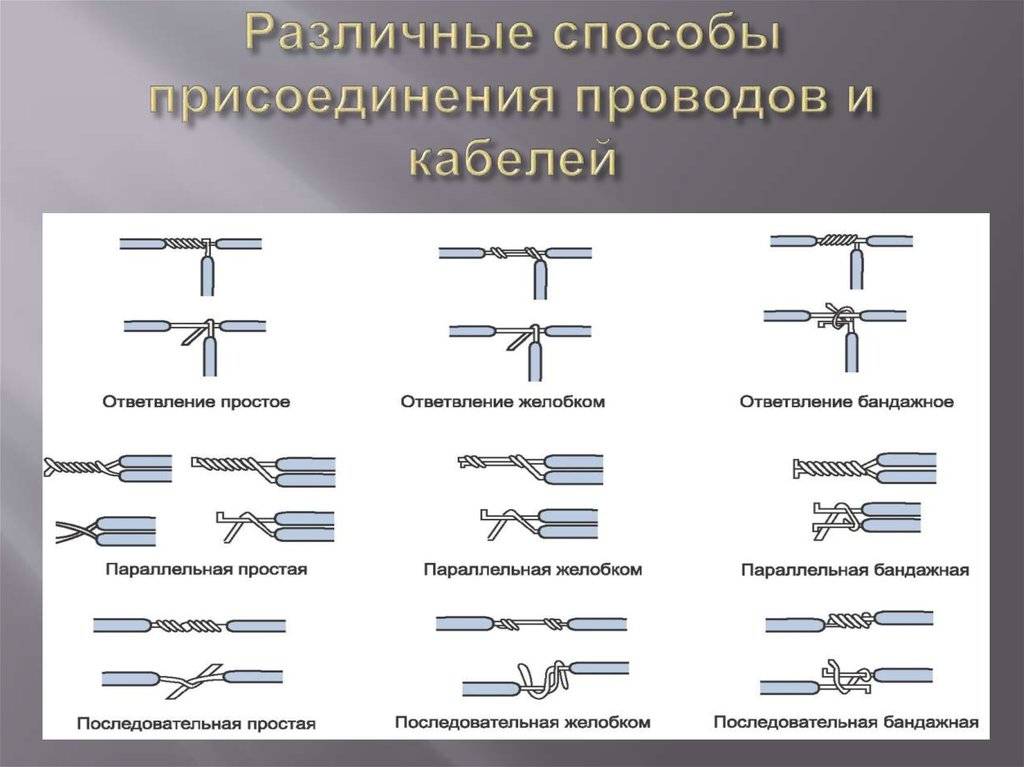

Скручивание

Скрутка – это самое простое соединение проводов. Достаточно зачистить их от изоляции, плотно скрутить вместе при помощи пассатижей – и можно испытывать. Да, такой монтаж имеет право на существование, однако не на длительное время, особенно если мы имеем дело с разными материалами проводников. Он может быть применен лишь в качестве временного соединения и при малейшей возможности должен быть заменен на более надежный. Кстати, в правилах устройства электроустановок (ПУЭ) этот монтаж вообще не упоминается, так как считается ненадежным и достаточно опасным.

Подобное соединение проводов категорически не рекомендуется для монтажа или ремонта электросетей, электропроводки в помещении и автомобиле.

Но есть и надежная скрутка, вернее, усовершенствованная. В продаже имеются колпачки ЗИС, специально предназначенные для повышения надежности скрутки. Они выполнены из несгораемого пластика, а внутри у них имеется конусообразная пружина. Поместив внутрь такого колпачка обычную скрутку, ее нужно провернуть до упора. Витки пружины под воздействием вашей силы разожмутся, а после надежно зафиксируют концы проводников вместе. Колпачку при этом достанется роль своеобразного электрического изолятора. Этот метод часто используется, чтобы обеспечить соединение проводов в коробке распределения жилого или производственного помещения.

Советы от бывалых монтажников

Существует множество спорных вопросов как в способах соединений, так и в применении отдельных монтажных изделий. Но ряд правил касается абсолютно всех мастеров, которые занимаются электромонтажом.

Например, строго запрещено соединение скруткой алюминиевых проводников с медными. Процесс быстрого окисления приводит к разрушению коммутации и возникновению опасной точки, которая в любое время может заискрить или вспыхнуть.

Еще несколько важных правил:

• Неумелое использования ножа может привести к истончению жилы и потере качеств токопроводности. Лучше использовать стриппер, который аккуратно удаляет оболочку, не причиняя проводнику вреда.
• Если вы используете способ скрутки – в качестве самостоятельного соединения или перед опрессовкой – берите провода с запасом. Лучше произвести скручивание максимально плотно, а затем кончики обрезать.
• Оголенные проводники нужно вставлять в зажимы, клеммы и гильзы до упора и так, чтобы свободная часть была полностью закрыта изоляцией – зачищенных жил не должно быть видно.
• При самостоятельном обустройстве проводки обязательно учитывайте цветовую и другую маркировку проводов – так намного легче производить соединения без риска коммутации жил разного предназначения.

Если проводник покрылся оксидной пленкой, ее необходимо аккуратно удалить или контактной пастой, или мелкой шкуркой.  Диаметры гильз, наконечников, колпачков лучше подбирать по размеру.

При использовании изоленты накладывайте витки внахлест. Одного слоя недостаточно, лучше пройтись вдоль соединения 2-3 раза, обязательно сделав последний виток на изоляции. Одиночные проводники в винтовых зажимах держатся слабо. Поэтому рекомендуется зачищенный конец сгибать вдвое или делать из него произвольную петельку.

По окончании работ обязательно проверьте надежность соединений – слегка подергайте за провода. Бывает так, что коммутация произведена неудачно, и жила просто выскальзывает из клеммника. Если позволяет объем распредкоробки, к примеру, щиты вмещают много проводов и устройств, то оставляйте кабель с запасом. Иногда требуется переключение и лишняя длина пригодится, если соединения неразъемные или подгоревшие.

Распределительная коробка

Провода от электрощита распределяются по отдельным помещениям квартиры или дома. Причем в каждой комнате обычно имеется не одна, а несколько точек подключения (розетки и выключатели). Для стандартизации стыковки проводников и концентрации их в одном месте применяются распределительные коробки (другие их названия: «распаечные» или «разветвительные»). В коробках сосредоточены кабели от всех потребляющих устройств.

Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ — Правила Устройства Электроустановок.

Правила устройства электропроводки

Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.

По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.

Некоторые формы распределительных коробок

По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.

Что вообще дают распределительные коробки:

• Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
• Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
• Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
• Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

После счетчика исходно шли два автомата на 25Ампер, с их выходных клемм я запитал вот такой электрощиток:

Электрощиток, в котором установлена правильная защита электропроводки от перегрузки

Точную схему подключения сейчас не помню, но это сейчас не суть важно. Установил такие коробки:

Установил такие коробки:

Установил такие коробки:

Устанавливаем распределительные коробки для соединения проводов

Почему две коробки вместо одной? Нужно будет всё вместить – все провода и клеммы. Кроме того, при обрезке горелых концов проводов они становятся короче.

Из этого места расходятся провода на всю квартиру (и медные, и алюминиевые), а приходят два кабеля ВВГ 3х2,5:

Соединение проводов в распределительной коробке различными клеммниками

В данном случае я использую для соединения розеточных цепей клеммную колодку TB2504.

Для соединения цепей освещения – клеммы Ваго. Вот, поближе:

Соединение медных и алюминиевых проводов с помощью клемм

За такие соединения я вполне спокоен, и могу дать многолетнюю гарантию на такой ремонт электропроводки.

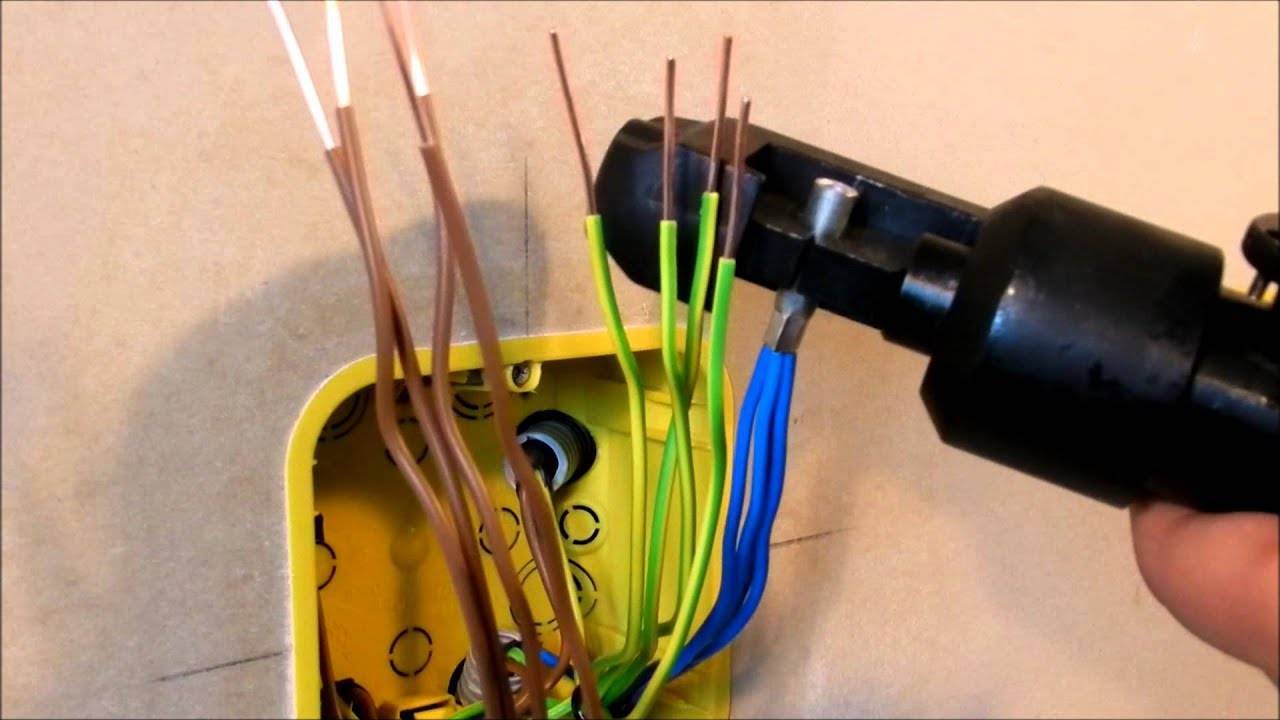

Способ 4 – Опрессовка

Соединение опрессовкой требует наличия специального оборудования – пресс-клещей, но некоторые умудряются использовать и обычные пассатижи, и специальной металлической гильзы.

Сам процесс опрессовки выглядит так: концы проводов зачищаются от изоляции, после чего вставляются в гильзу, один с одной стороны, другой — с противоположной. После чего гильза сжимается пресс-клещами в нескольких местах. На последнем этапе это место изолируется ПВХ лентой.

Несомненным плюсом такого способа принято считать надежность и неприхотливость. Это соединение не требует дополнительного обслуживания – оно из разряда «сделал и забыл».

Как соединить два провода разного сечения

Часто бывает, что в распределительную коробку приходят провода разного сечения и их необходимо соединить. Тут вроде должно быть все просто, как и с соединением проводов одного сечения, однако тут есть свои некоторые особенности. Соединять кабели разной толщины можно несколькими способами.

Помните, что нельзя в розетке на один контакт подключать два провода разного сечения, так как тонкий не будет сильно прижиматься болтом. Это приведет к плохому контакту, большому переходному сопротивлению, перегреву и оплавлению изоляции кабеля.

Как соединить провода разного сечения?

1. С помощью скрутки с пайкой или сваркой

Это самый распространенный способ. Скручивать провода можно соседних сечений, например 4 мм 2 и 2,5 мм 2 . Вот если диаметры проводов сильно отличаются, то хорошая скрутка уже не получится. Во время скручивания нужно следить чтобы обе жилы обвивали друг друга. Нельзя допускать чтобы тонкий провод накручивался на толстый. Это может привести к плохому электрическому контакту. Не забывайте про дальнейшую пайку или сварку. Только после этого ваше соединение будет работать много лет без нареканий.

2. С помощью винтовых зажимов ЗВИ

Про них подробно я уже писал в статье: Способы соединения проводов. Такие клеммники позволяют с одной стороны завести провод одного сечения, а с другой стороны уже другого сечения. Тут каждая жила зажимается отдельным винтом. Ниже привожу таблицу, по которой можно правильно выбрать винтовой зажим для ваших проводов.

Тип винтового зажима	Сечение подключаемых проводников, мм 2	Допустимый длительный ток, А
ЗВИ-3	1 – 2,5	3
ЗВИ-5	1,5 – 4	5
ЗВИ-10	2,5 – 6	10
ЗВИ-15	4 – 10	15
ЗВИ-20	4 – 10	20
ЗВИ-30	6 – 16	30
ЗВИ-60	6 – 16	60
ЗВИ-80	10 – 25	80
ЗВИ-100	10 – 25	100
ЗВИ-150	16 – 35	150

Как видите, с помощью ЗВИ можно соединять провода соседних сечений. Также не забывайте смотреть на их токовую нагрузку. Последняя цифра в типе винтового зажима обозначает величину допустимого длительного тока, который может протекать через данную клемму.

Зачищаем жилы до середины клеммы.

Вставляем их и затягиваем винты.

3. С помощью универсальных самозажимных клемм Wago.

Клеммники Wago имеют возможность соединять провода разных сечений. У них есть специальные гнезда куда “втыкается” каждая жила. Например, в одно отверстие зажима можно подключить провод 1,5 мм 2 , а в другое 4 мм 2 и все будет работать исправно.

Согласно маркировке завода изготовителя клеммами разных серий можно соединять провода разных сечений. Смотрите таблицу ниже:

Серия клеммы Wago	Сечение подключаемых проводников, мм 2	Допустимый длительный ток, А
243	0,6 до 0,8	6
222	0,8 – 4,0	32
773-3	0,75 до 2,5 мм 2	24
273	1,5 до 4,0	24
773-173	2,5 до 6,0 мм 2	32

Вот ниже пример с серией 222.

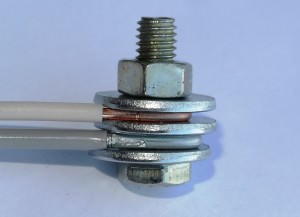

4. С помощью болтового соединения.

Болтовое соединение проводов представляет собой составное соединения состоящее из 2-х и более проводов, болта, гайки и нескольких шайб. Оно считается надежным и долговечным.

Тут поступает так:

1. зачищаем жилу на 2-3 сантиметра, чтобы хватило на один полноценный оборот вокруг болта;
2. делаем кольцо из жилы по диаметру болта;
3. берем болт и надеваем на не шайбу;
4. на болт одеваем кольцо из проводника одного сечения;
5. затем одеваем промежуточную шайбу;
6. одеваем кольцо из проводника другого сечения;
7. ставим последнюю шайбу и затягиваем все это хозяйство гайкой.

Таким способом можно одновременно соединять несколько жил разного сечения. Их количество ограничивается длиной болта.

5. С помощью сжима ответвительного “орех”.

Про данное соединение я подробно с фотографиями и соответствующими комментариями написал в статье: Соединение проводов с помощью зажимов типа “орех”. Уж позвольте я тут не буду повторяться.

6. С помощью медно-луженых наконечников через болт с гайкой.

Этот способ хорошо подходит для соединения кабелей больших сечений. Для данного соединения необходимо иметь не только наконечники ТМЛ, но и еще обжимные пресс-клещи или гидравлический пресс. Данное соединение будет немного громоздким (длинным), может не поместиться в какую-нибудь небольшую распределительную коробку, но все же имеет право на жизнь.

Соединять тут просто. На каждую жилу одевается по наконечнику, они опрессовываются и с помощью болта с гайкой и шайбами соединяется. Затем это место изолируется с помощью изоляционной ленты или термоусаживаемой трубки (ее необходимо одеть на провод до соединения).

К сожалению под рукой у меня не оказалось толстого провода и нужных наконечников, поэтому фото сделал из того что было. Думаю по нему все-таки можно понять суть соединения.

Сварка

Чтобы соединение электрических проводов было максимально надёжным, рассмотренный способ скрутки обязательно в дальнейшем закрепляют сваркой. Она похожа на пайку, только теперь вместо паяльника используется сварочный аппарат.

Положительные стороны

Этот способ наиболее предпочтителен перед всеми остальными, так как по надёжности и качеству соответствует всем нормативным требованиям.

Метод сварки основывается на контактном разогреве кончиков проводов угольным электродом, пока не образуется шарик (контактная точка). Этот шарик получается единым целым из сплавленных концов всех соединяемых жил, что обеспечивает безопасный и надёжный контакт, он не будет со временем ослабевать и окисляться.

Отрицательные стороны

Минусом сварки является то, что для проведения подобных работ нужны определённые знания, опыт, навыки и специальные приспособления, зачастую приходится обращаться к специалистам.

Монтаж

Для того чтобы выполнить соединение проводов с помощью сварки, вам понадобятся следующие приспособления, инструменты и материалы:

• сварочный инвертор мощностью не менее 1 кВт, выходное напряжение у него должно быть до 24 В;
• угольный либо графитовый электрод;
• очки либо маска для защиты глаз;
• сварочные кожаные перчатки для защиты рук;
• монтёрский нож либо стриппер для снятия изоляционного слоя с проводников;
• наждачная бумага (для зачистки соединяемых токопроводящих поверхностей);
• изоляционная лента для дальнейшей изоляции сварочного места соединения.

Последовательность выполнения работ такова:

1. Каждый соединяемый провод освободите от изоляции на 60-70 мм.
2. Зачистите оголённые жилы до блеска при помощи наждачной бумаги.
3. Выполните скрутку, после откусывания длина её кончиков должна быть не меньше 50 мм.
4. Сверху скрутки закрепите клещи заземления.
5. Для разжигания дуги к низу скрутки подносите электрод и слегка касайтесь им соединённых жил. Сварка происходит очень быстро.
6. Получается контактный шарик, которому дайте время для остывания, после чего заизолируйте лентой.

В результате на конце получается практически цельный провод, то есть контакт будет обладать наименьшим переходным сопротивлением.

Если вы будете соединять этим способом медные провода, то электрод выбирайте угольно-медный.

Хотелось бы порекомендовать, если вы будете приобретать сварочный аппарат (он ведь пригодится не только для того, чтобы соединить провода, но и для многих других целей), то выбирайте именно инверторный вариант. При небольших габаритах, весе и потреблении электрической энергии, он обладает широким диапазоном регулировки сварочного тока и выдаёт устойчивую сварочную дугу

А это очень важно, чтобы была возможность регулировать сварочный ток. Если его выбрать правильно, то электрод не будет прилипать, а дуга устойчиво держится. Как выполняется сварка смотрите в этом видео:

Как выполняется сварка смотрите в этом видео:

Мы рассмотрели основные виды соединения проводов. Теперь вкратце поговорим о способах, которые применяются реже, но также гарантируют качество и надёжность.

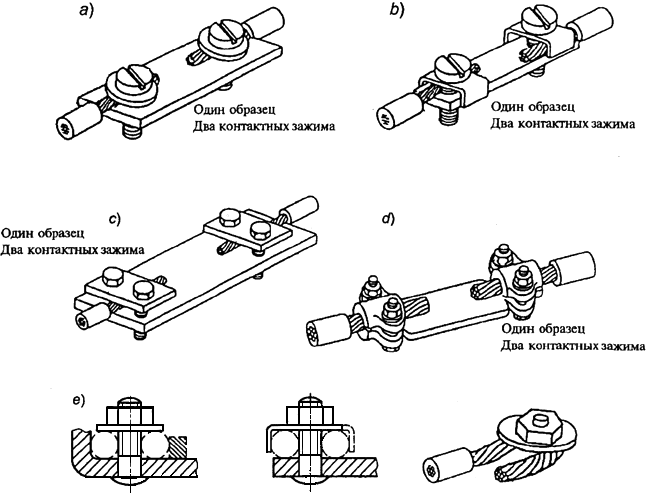

Резьбовое соединение

Данный тип соединения может быть весьма надежным, если его правильно выполнить. Стоит отметить, что алюминий обладает наибольшим линейным расширением, в связи с чем между соединенными проводами с течением времени возникает зазор, ухудшающий их контакт между собой. Чтобы не допустить короткого замыкания, нужно время от времени подкручивать эти винты.

Для избавления от этой необходимости, устанавливают специальные шайбы с разрезами или гроверами. Они выбирают образующиеся зазоры и в несколько раз увеличивают надежность соединения.

На винт, провода нужно будет обязательно намотать, чтобы площадь его соприкосновения с контактной площадкой была значительно выше. Профессиональные электрики зачастую поступают так: плющат это кольцо на наковальне, чтобы повысить площадь соприкосновения.

Технология выполнения качественного резьбового соединения проводов начинается со снятия с них изоляции на расстояние, равное 4 диаметрам винта. Зачищенные участки обезжириваются.

Потом нужно загнут их кончики так, чтобы образовались кольца.

На винт надевают элементы в следующей последовательности:

1. Пружинная шайба.
2. Стандартная шайба.
3. Колечко первого провода.
4. Еще одна стандартная шайба.
5. Колечко второго провода.
6. Гайка.

Вся эта система затягивается до тех пор, пока пружинная шайба не будет находиться в выпрямленном состоянии. В принципе, если оба провода сделаны из алюминия, то между ними можно не прокладывать стандартную шайбу.

Опрессовка соединительной гильзой

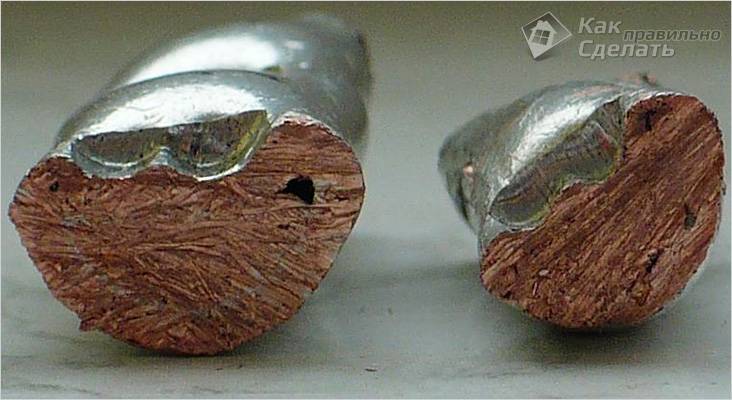

Опрессовка медных проводов в разрезе Довольно надежный метод, для которого потребуется приобретение соединительной гильзы. Вам нужно подобрать ее исходя из диаметра соединяемого пучка. В зависимости от проводов, которые вы соединяете, выбирается материал самой гильзы. Для медных проводов гильза должна быть медной, для алюминиевых – алюминиевая. Чтобы соединение было надежным, гильзу обжимают специальным инструментом, который называется пресс-клещи. Эта технология довольно эффективна и стоит, наряду с остальными методами, в нормативных документах.

Соединение опрессовкой алюминиевых проводов

Чтобы соединить таким способом вам нужно:

1. Снять изоляцию, учитывая длину вашей гильзы.
2. Скрутить провода в пучок и ввести их в гильзу.
3. Обжать гильзу при помощи пресс-клещей.
4. Место скрутки заизолировать термоусадкой или изоляционной лентой.

В такой работе использовать пассатижи не рекомендуется, так как соединение не будет достаточно надежным. Гораздо лучше купить пресс-клещи или одолжить их у добрых соседей.

Этот метод можно назвать наиболее надежным и безопасным, ведь провода соединяются при помощи сплавки и становятся одним целым. Благодаря тому, что сварка не будет окисляться, со временем такой контакт не будет ослабевать. Но чтобы осуществить такую работу вам понадобятся навыки работы с оборудованием для сварки.

Кроме умений, вы должны заготовить:

• сварочный аппарат на 24 вольта, мощностью более 1 кВт;
• сварочные перчатки для защиты кожи;
• очки или маску для сварки;
• наждачную бумагу для зачистки проводов ;
• канцелярский нож для снятия изоляции;
• угольный электрод;
• флюс, благодаря которому расплав будет защищен от воздействия воздуха.

Сварка меди с алюминием

После того как все инструменты и материалы готовы, остается только сделать сварку, что не составит особого труда. Работу можно разделить на несколько шагов:

1. Снять изоляцию на 60–80 мм и зачистить их, используя наждачную бумагу. Жилы должны блестеть.
2. Соединить провода методом скрутки, накрутив один на другой так, чтобы концы были на уровне друг друга. Рекомендуется делать длину не меньше 50 мм.
3. Насыпать флюс в углубление вашего электрода.
4. Поставить «массу» аппарата на оголенный провод, включить сварочный аппарат и прижать электрод к верхушке скрутки.
5. Держите электрод до тех пор, пока не образуется некий шарик, называющийся контактной точкой. Обычно на это уходит 1–3 сек.
6. Остается очистить точку от флюса и заизолировать место сварки термоусадочной трубкой или изолентой.

Такого типа соединения будут служить долго. В некоторых старых хрущевках такая сварка держалась 50 лет и стабильно выполняло свою функцию.

Самозажимные устройства

Главный аргумент, который приводят противники использования скрутки, заключается в том, что контакт полученный таким способом греется.

Что может привести, и порой приводит, к серьезным происшествиям.

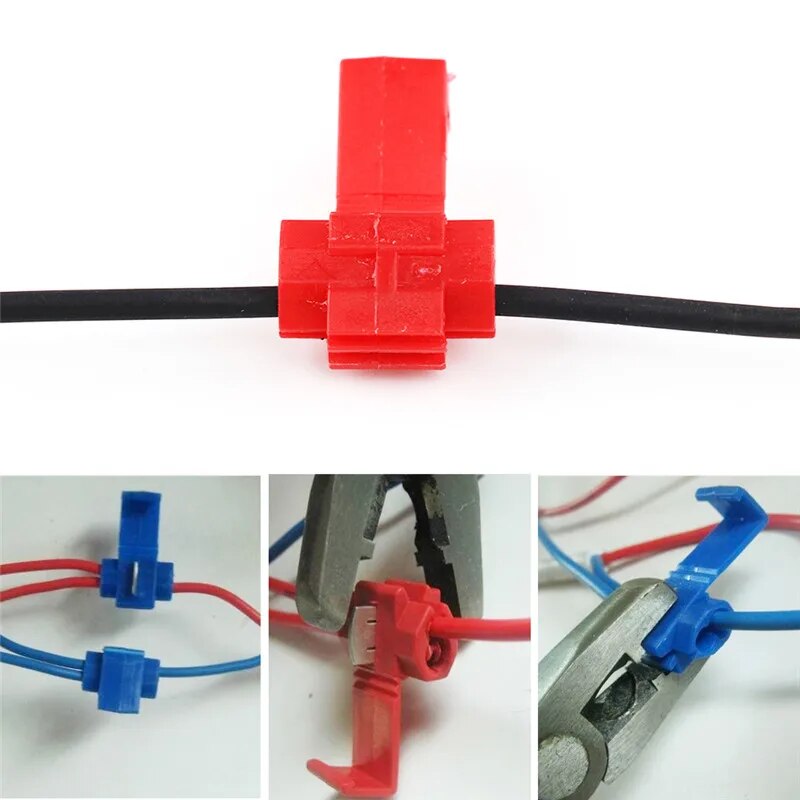

Разъемы с пружинными изолированными зажимами лишены этого недостатка. Делать такое приспособление начали в Европе несколько лет назад.

Если такой зажим правильно применять, то электрическая цепь будет служить без перебоев. На практике пока чаще используется сварка, хотя сторонников зажимного устройства со временем становится больше.

Соединение многожильных проводов с использованием самозажимных разъемов выполняется качественнее.
