Технические характеристики канализационных насосов Сололифт

Монтаж насоса принудительной канализации Сололифт

Для монтажа фекального насоса для унитаза необходимо придерживаться следующих правил:

• расстояние от станции до оборудования должно быть не менее 1 см;
• в душевой кабине следует установить дополнительный фильтр от попадания волос;
• перед первым запуском нужно проверить входной клапан станции, чтобы не возникал обратный отток;
• можно дополнительно использовать виброизолирующий материал, чтобы снизить шум во время работы;
• все стыковые соединения обработать герметиком;
• для последующего обслуживания должен быть оставлен удобный доступ к крышке;
• монтаж станции к унитазу необходимо выполнить на минимальном расстоянии;
• уклон напорной канализации должен быть не менее 1%.

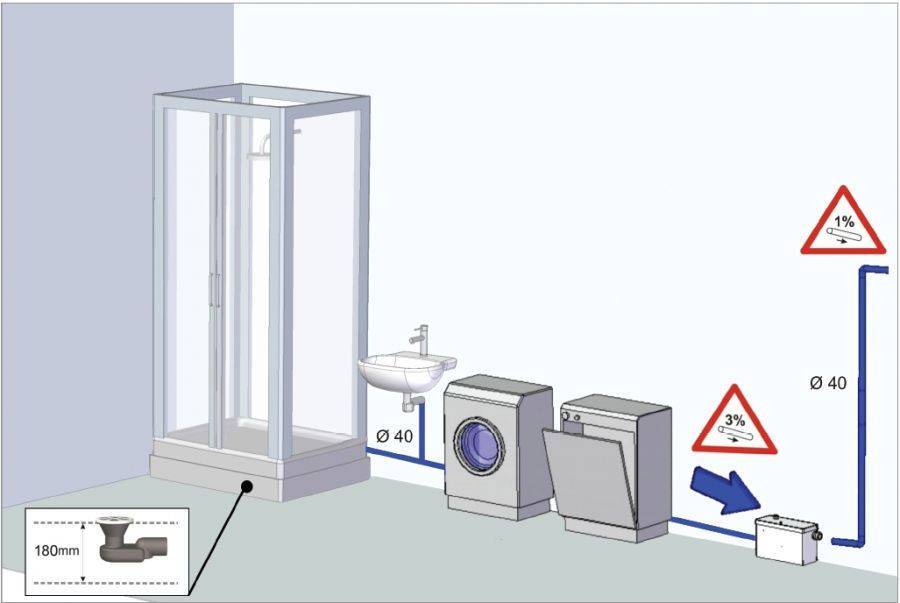

Подключение станции к канализации

Пошаговый монтаж станции Сололитфт-2

Установка станции сложностей не вызывает, важно выполнять все рекомендации по правильному монтажу, перед началом работы следует внимательно изучить инструкцию

Иллюстрация Описание работ Демонтировать унитаз и установить станцию на место. Установить сливную трубу от раковины. Аккуратно вынуть заглушку, острым ножом вырезать в ней отверстие для подсоединения сливной трубы

После этого заглушку поставить на место, важно проверить работу обратного клапана. Установить переходник на заглушку и затянуть соединениехомутом

После установки патрубка необходимо закрыть заглушкой отверстие, которое использоваться не будет. Далее следует закрепить напорный патрубок и убедиться в работоспособности обратного клапана. Вырезать отверстие на пластиковой крышке и надеть её на корпус. Надеть коленчатый патрубок, закрепить его хомутом и натянуть уплотнитель. Выполнить подсоединение труб к станции, затем закрыть сливное отверстие. Закрепить станцию на полу. Поставить унитаз на место и выполнить подсоединение. Подключить станцию к электроэнергии.

Более подробно рекомендации по монтажу можно посмотреть на видео:

Классификация и виды

Единой классификации установок принудительной канализации нет, но разделить их можно по нескольким параметрам:

• Наличие измельчителя. Он нужен, если канализационный насос будет подключен к унитазу.
• Производительность. Это объем стоков, который может откачиваться в единицу времени. Есть установки с небольшой производительностью и с очень даже солидной. Выбор зависит от количества и вида подключаемых устройств.
• Температура откачиваемой среды — от 40 °С до 90 °С. Тут все понятно — стоки от посудомоечной и стиральной машины, ванны требуют наличия канализационных насосных станций, способных перекачивать стоки с высокими температурами.
• Длительность работы. Есть установки которые могут включаться только кратковременно (ставят на одно-два устройства), а есть более «долгоиграющие» (могут использоваться для отведения стоков целого дома). Обычно это указывается в характеристиках как длительность работы. Стоять может процент — 50%. Это значит, что 30 секунд установка работает, 30 секунд «отдыхает». Может быть прописан интервал работа/остывание с секундах или минутах.

Канализационный насос может стоять на кухне — для отвода стоков от раковины и/или посудомоечной машины

При выборе насоса для принудительной канализации стоит помнить, что на подключение ванны они не рассчитаны. В ванных содержится слишком большой объем воды, откачивая который насос перегреется и заблокируется. В результате спускать воду из ванной придется долго. Есть только несколько моделей принудительной канализации, которые справятся с этой задачей — SFA Saniplus Silence и Sololift C3. Эти канализационные насосы отлично справляются с большим количеством спускаемой теплой воды.

Другие фирмы предлагают для принудительной откачки стока из ванной сделать промежуточный приямок, в который сливать воду. Из него уже насосом качать в канализацию любым подходящим устройством. С учетом того, что приямок должен находиться ниже уровня стока, такой способ далеко не всегда приемлем. И, несмотря на высокую стоимость SFA Saniplus Silence и Sololift C3, выгоднее бывает установить его, чем проводить огромный объем земляных работ.

Для предотвращения переполнения резервуара есть дополнительное устройство сигнализации. В одних фирмах оно просто подает звуковой сигнал о переполнении емкости, в других еще и отключает подключенное через него устройство (стиральную или посудомоечную машину).

Насосы Сололифт для канализации: цены на оборудование и рекомендации по монтажу

Насосные установки для канализации Грундфос нельзя отнести к числу бюджетных агрегатов. При этом стоимость зависит не только от модификации и функциональных возможностей прибора, но и от ценовой политики магазина, где осуществляется покупка оборудования. Устаревшая серия Сололифт+ уже снята с производства. Этот момент также оказывает влияние на стоимость насосов.

Стоимость насосного оборудования Грундфос:

Модель	Габариты, мм	Цена, руб.
Средние цены Сололифт плюс
D-3	165х380х217	15000
WC-1	175х452х346	15000
C-3	158х493х341	20000
WC-3	175х441х452	22000
CWC-3	164х495х538	22000
Средние расценки на Сололифт 2
D-2	165х148х376	16800
WC-1	176х263х452	19900
C-3	159х256х444	21900
WC-3	176х263х453	24500
CWC-3	165х280х422	25300

Интересный факт! Некоторые модели способны транспортировать жидкость по водопроводной магистрали на расстояние до 100 м.

Рекомендации по монтажу и эксплуатации оборудования:

• минимальное расстояние между насосом и сантехническим прибором или стеной — 1 см;
• слив душевой кабинки подключается снизу и нуждается в дополнительной установке фильтра с целью защиты агрегата от попадания волос;
• перед запуском проверяется входной клапан, чтобы не возникал обратный отток жидкости;
• желательно использование виброизолирующего материала, который снизит уровень шума;
• стыки труб нужно обрабатывать с помощью герметиков и проверять надежность соединений;

Схема подключения Сололифта к канализации достаточно проста, но требует определённых знаний самой системы

• чтобы обезопасить себя перед тем, как выполнить ремонт или обслуживание, обязательно нужно достать предохранитель и отключить насос из розетки, при этом нужно удостовериться в отсутствии вероятности случайного включения;
• насосы сочетаются с любыми видами труб, в их числе и пластиковые.

Насосные установки Сололифт идеально подходят для организации принудительной канализационной системы с неограниченными возможностями, не налагающими ограничений в отношении планировки. Это преимущество оценят владельцы небольших квартир. Оборудование не запрашивает много места, устанавливается с минимальным применением инструмента (в комплекте уже имеются все необходимые переходники) и эффективно выполняет свою работу, что сказывается на его стоимости.

Видео: Как выбрать канализационную установку Grundfos SOLOLIFT

Enter the text or HTML code here

Монтаж канализационной станции Sololift

Установка станции Sololift отличается своей простотой, для ее осуществления не нужен вызов специалиста, и вполне по силам справиться с этой задачей самостоятельно.

Главным критерием правильной установки является свободное прохождение воды из насосной станции в канализационную трубу. Нужно убрать все препятствия, мешающие станции вытолкнуть воду наверх, если она находится в подвале.

Особенности установки

Если насос Sololift устанавливается возле унитаза, то его расстояние от станции должно быть не более 40 см для корректной работы.

Установка проводится к отводящей трубе унитаза, при этом место соединения должно быть хорошо закреплено и обработано герметиком.

После того как грязная вода отправится в общий канализационный стояк, вода снова набирается в емкость и когда она наполнится, опять включается насос.

Для питания любой модели системы Sololift достаточно обычной розетки на 220 W.

Отходящие от насосной станции трубы по размеру могут варьироваться от 18 до 40 миллиметров. Это помогает проложить их так, чтобы они были не видны снаружи, например, они с легкостью поместятся за гипсокартонной обшивкой.

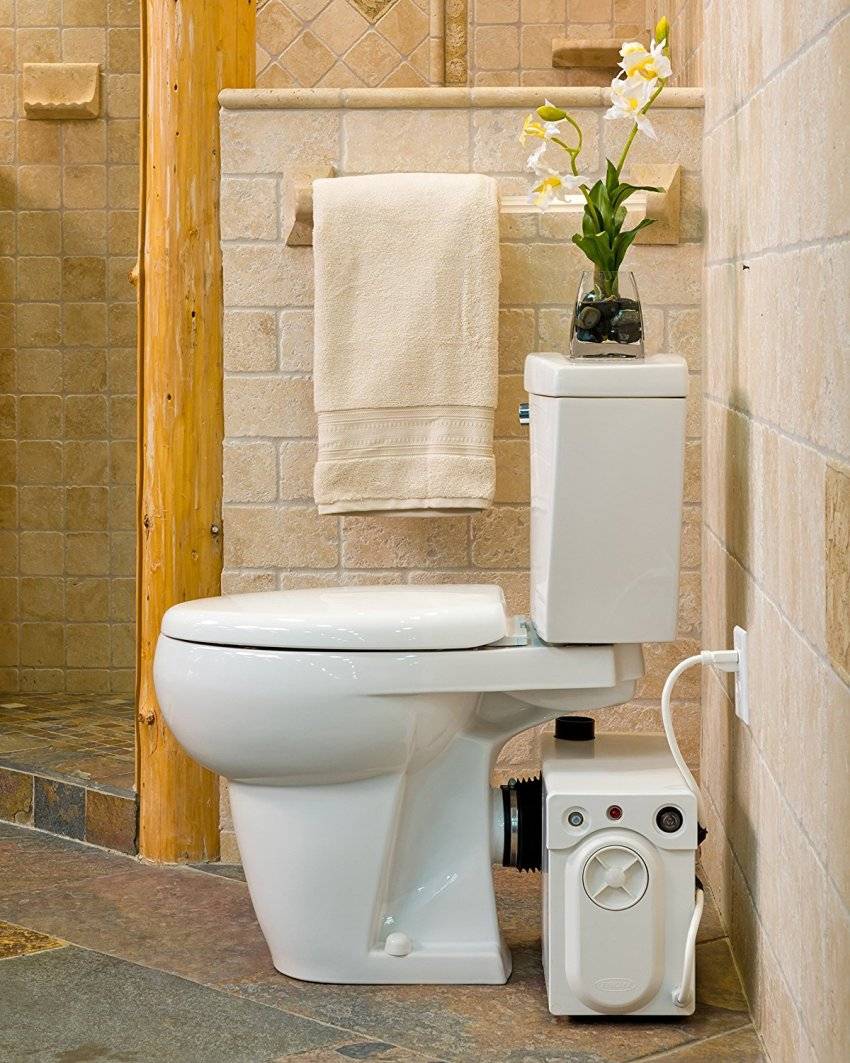

Пример установки насосной системы за унитазом вы можете увидеть ниже.

Установка Sololift за унитазом

По размеру коробка такой модели Sololift составляет примерно величину бачка унитаза, но есть и более компактные размеры для тех помещений, в которых слишком мало места для установки.

Этапы процесса монтажа

Несмотря на легкость монтажа системы Sololift, вы должны придерживаться этапов установки, указанных в инструкции.

Основными из них являются:

Очень важно соблюдать расстояние минимум 10 мм от насоса до стен или сантехники;
Если вы подсоединяете слив для душевой кабины, то его нужно подключать на нижних точках. Также слив в этом случае оборудуется фильтром для того, чтобы волосы не попали в насосную станцию;
Перед запуском насоса должен быть учтен клапан на его выходе в канализацию для предотвращения обратного оттока воды;
Под устройством насоса должен находиться виброизолирующий материал;
При подключении труб их плотно стыкуют и заделывают герметическими материалами;
Нельзя использовать саморезы по металлу или другие приспособления, все необходимые для установки детали уже есть в комплекте;
После подсоединения всех труб насос включается в розетку и проверяется его работа.. Устройство Sololift подходит для соединения со всеми видами труб, включая пластиковые трубы

Запускать насосную станцию следует только после того, как вы убедитесь, что все болты плотно закручены и канализационные трубы надежно соединены с системой

Устройство Sololift подходит для соединения со всеми видами труб, включая пластиковые трубы. Запускать насосную станцию следует только после того, как вы убедитесь, что все болты плотно закручены и канализационные трубы надежно соединены с системой.

Краткий обзор канализационных насосов Сололифт

Продажа насосных установок Sololift осуществляется в собранном виде, готовом к выполнению своих функций, однако в них есть некоторые отличия, которые проявляются как в стоимости, так и в способе установки. Существуют следующие модели Sololift.

Фекальный насос Sololift2 WC

Фекальный насос Grundfos Sololift2 WC применяется для отвода сточных вод только с одного унитаза. В этой линии есть 2 модели: 1 и 3. Насос Sololift2 WC 1 оснащен одним дополнительным патрубком, что предоставляет возможность подключения (помимо унитаза) еще одного источника стока, допустим, раковины.

В отличие от модели WC 1, Grundfos фекальные насосы серии WC 3 имеют три дополнительных патрубка.

Эта модель отличается от своих предшественников наличием встроенного режущего механизма, поэтому он может быть использован для отвода сточных вод с фекалиями. Sololift2 WC3 предназначен для подключения к унитазу, раковине, душу, писсуару или биде.

Канализационные насосные станции Grundfos Sololift2 D 2

Насосная станция Grundfos Sololift2 D 2 применима для отвода в канализацию бытовых отходов без фекалий, т.к. в ней отсутствует режущий механизм. К канализационному насосу Grundfos Sololift2 D есть возможность подключения умывальника, душа или биде, т.к. установка оснащена двумя подсоединительными входами.

Канализационная установка Sololift2 C 3

Grundfos sololift2 C 3 также компактных размеров, готовая к монтажу, автоматическая система, использующаяся в зданиях любого типа для отвода стоков без фекалий.

Спектр использования канализационной установки Grundfos Sololift2 C 3 – перекачивание серых стоков от умывальника, душа, стиральной машины, ванны. Также кнс подойдет для кухни, и может быть подсоединена к посудомоечной машине или кухонной мойке. Конструкция подходит для фронтального монтажа в стене, дает возможность перекачивания стоков температурой до 75 градусов в режиме непрерывной работы и до 90 градусов в течение получаса.

Насосная станция sololift D 3

Эта модель не оснащена режущим механизмом. Она предназначена для подключения к раковинам, умывальникам, душевым кабинам. Не используется при перекачивании воды температурой выше 40 градусов.

Насосные станции Grundfos серии Hydro Solо

Это оборудование состоит из центробежного вертикального насоса, мембранного бака, запорной арматуры, манометра и т.д.

Hydro Solо используется в системах с переменным давлением на входе. Более того, Hydro Solо имеет низкий уровень энергопотребления, поэтому экономен для владельца.

Hydro Solо поддерживает необходимый уровень давления и идеально подходит для применения в оросительных либо противопожарных системах, на промпредприятиях.

Что собой представляет Сололифт и для чего он нужен

Правильно организованная работа канализационной системы предполагает расположение труб в ней с уклоном в сторону стока. Но иногда возникает необходимость реконструкции сети, при которой источники слива оказываются ниже уровня сливного отверстия.

Что такое Сололифт для канализации (Sololift2 от производителя Grundfos)? Это насосная установка в прочном пластиковом корпусе, предназначенное для обработки слива и передачи его на более высокий уровень, соответствующий уровню коллектора.

Происходит это в следующем порядке:

1. Жидкость из сантехнического прибора попадает в камеру с насосом. Таких входов на корпусе может быть до трех, что дает возможность подключения соответствующего количество устройств. Второй способ – объединение нескольких источников, тогда возможно подсоединение их всех к одной трубе. Это возможно, если все источники слива находятся в непосредственной близости. Следует отметить, что горизонтальные участки напорной канализации также нужно размещать с уклоном не менее 1 миллиметра на метр протяженности. Это необходимо, чтобы не образовывались пробки в трубопроводе при выключенном устройстве.
2. Перед насосом, на одном валу с ним располагается измельчитель включений. Его назначение – разрушить твердые фракции, имеющиеся в сливаемой субстанции. Это могут быть остатки пищи или продуктов из кухонной мойки, волосы или шерсть животных из умывальника или ванны. В сочетании с остатками жира, такие загрязнения способны образовывать достаточно плотные пробки в трубах канализации. В измельчителе все эти материалы перерабатываются практически до состояния эмульсии. Рабочий орган этого устройства изготавливается из высокопрочной нержавеющей антикоррозионной стали.
3. Важнейшую роль в системе играет насос, который обеспечивает перемещение слива по трубе. Его производительность обеспечивает напор минимум 5 метров в вертикальном направлении и свободно прокачивает горизонтальный участок длиной до 100 метров. Особенность насоса состоит в том, что он работает погруженным в воду. Это, при достаточно высокой производительности, делает работу бесшумной. Оси насоса и измельчителя также изготавливаются из нержавеющей стали, учитывая характеристики перекачиваемых субстанций.
4. Поскольку насосы предназначены для работы в жилом помещении, они оснащается специальным угольным фильтром для уничтожения запахов. Воздух из канализации, даже если он проник в систему, очищается этим устройством. Фильтрующий элемент подлежит периодической очистке струей воды под напором. После этого он вполне пригоден для дальнейшего использования.
5. Сливной патрубок Сололифта для канализации имеет диаметр 100 миллиметров, что позволяет подключать к нему трубу в 110 мм.

Виды сололифтов Грундфос для канализации

Установка сололифта для канализации с подсоединением к санузлам имеет право монтироваться только в квартирах и частных домах. Для коммерческих целей применяют другие КНС Grundfos.

Серия Sololift2представлена несколькими вариантами комплектных и компактных станций, а именно:

1. WC-1 — предназначены для откачивания сточной жидкости из одного санузла, например: одного туалета или умывальника, или кухонного санузла;

WC-3 и CWC-3 — для нескольких точек с бытовыми отходами.

Грюндфос сололифт CWC-3, к тому же, является гибким вариантом исполнения, что даёт возможность встраивания в переднюю стенку при установке.

1. C-3, D-2 — предназначены для перекачивания горячих сточных жидкостей от нескольких санузлов: стиральной и посудомоечной машин, ванной и душа.

Число в условной маркировке изделия обозначает допустимое количество впускных патрубков, которых может быть на сегодняшний день, не больше 4.

Устройство и принцип действия сололифта для канализации

Сололифты для канализации Грундфос, благодаря своей конструкции и наличию в ней дробильного устройства (измельчителя), позволяют экономить средства на покупке труб большого диаметра, и покупать их от 23 мм до 32 мм в диаметре.

Насосная канализационная установка Sololift2 WC-1 поступает в продажу полностью укомплектованной и готовой к запуску, впрочем, как и аналоги сололифтов этой серии.

На примере канализационной насосной установки Sololift2 WC-3 Grundfos рассмотрим конструкцию, преимущества этих агрегатов, а также, узнаем — как работает сололифт для канализации.

Кроме режущего механизма, устройство сололифта для канализации такого типа, включает в себя:

• тепловую защиту, которая способствует безаварийной эксплуатации;
• встроенный обратный клапан, который не даёт отходам возвращаться назад;
• угольный фильтр, препятствующий распространению интересного запаха по территории квартиры;
• комплект переходных фитингов и деталей для крепежа при установке сололифта;
• мощный двигатель, который справляется даже с предметами личной гигиены, что не желательно бросать в канализационную систему, даже, для эксперимента;
• устройство насоса, дающее возможность не производить демонтаж и слив воды — крышка очень просто снимается и все составляющие, кстати, сухие находятся в зоне доступа;
• фекальный насос сололифта для унитаза и других сопутствующих точек подключения, к тому же, может отводить жижу, температура которой может быть до 50 С и, даже, до 90 С, но не больше 30 минут;
• компактный и герметичный корпус, выполненный из полимера, и, не допускающий протекания стоков даже при высоком уровне воды;
• и, наконец, автоматический выключатель, который запускает насос при достаточном наполнении резервуара и отключает работу при его опорожнении.

Как видите, у Сололифта для канализации принцип работы простой и состоит в сборе, измельчении и транспортировке бытовых стоков к ближайшему очистному сооружению, колодцу или центральной канализации.

А сильный откос и универсальное наклонное днище, каким обладает Сололифт для раковины и других санузлов, как раз, помогают направлять твёрдые частицы к насосу, что снижает процент образования заторов и осадков.

К тому же, благодаря наличию функции самоочищения, канализационная насосная станция Сололифт-2, будет исправно работать и беречь саму конструкцию, фильтр и вас от появления неприятных запахов.

Сололифты для канализации типа Grundfos Sololift2 WC-3, не рекомендуется использовать в зонах многочисленного пользования и больших объёмов жидкости для перекачивания, тем более, если эта жидкость содержит впечатляющее количество жира и других пищевых отходов.

Установка сололифта

Сололифт можно установить и своими руками. Для этого не нужны никакие специфические знания. Главное – купить именно такой насос, который подойдет для Вашей сантехники. Современные производители не выпускают один универсальный насос для канализации, а создают отдельные модели для раковин, унитазов, ванн, душевых кабин и стиральных машин.

Домашняя установка такого приспособления – сравнительно легкий процесс. В комплекте с насосом идет детальная инструкция, разобраться в которой сможет любой хозяин. Правда, потом всё равно придется вызвать электрика, чтобы он подключил сололифт к сети.

Идеальный формат размещения принудительной канализации очевиден. Трубы нужно прокладывать горизонтально, с небольшим уклоном. Оптимальный угол уклона тоже будет описан в инструкции для приобретенного Вами оборудования.

Преимущества и недостатки использования

Достоинства сололифта:

• мощный электропривод с режущим устройством, способный справиться с туалетной бумагой и предметами личной гигиены;
• гладкий непроницаемый корпус;
• небольшие размеры станции;
• работа устройства протекает в автоматическом режиме;
• присутствие угольного фильтра на крышке корпуса исключает появление в помещении неприятных запахов;
• простота технического обслуживания и ремонта.

Из недостатков — высокая чувствительность электронасоса к резким перепадам напряжения. Не у всех моделей есть возможность перекачивания большого объемов воды (ванная и т.п.).

Краткий обзор популярных моделей Сололифта

На рынке подобного оборудования достаточно много популярных и зарекомендовавших себя производителей и марок. Предлагаем изучить некоторые модели.

Насосная установка Sololift WC1

Данный тип насоса для унитаза оснащается механизмом измельчения. Благодаря этому фекалии, туалетная бумага и прочие предметы превращаются в однородную массу, которая эвакуируется в сливную трубу и не засоряет сток. Прибор имеет защиту электродвигателя от перегрева: как только температура мотора достигает критической отметки, устройство отключается. После остывания установка перезапускается автоматически. Канализационный насос с измельчителем имеет компактные габариты и без труда устанавливается за унитазом.

Объём резервуара устройства составляет 9 л, вес – 7,3 кг. Для нормальной работы сливной системы рекомендуется монтировать устройство на расстоянии до 150 мм от унитаза. Фиксируется установка на горизонтальной поверхности при помощи винтов и дюбелей.

Насосная установка Sololift WC-1

Канализационная установка Grundfos Sololift D-2

Данное оборудование используется для слива жидкости, в которой отсутствуют примеси (твёрдые частицы, фекалии, прочее). Его можно установить в частном доме либо квартире. Насос для канализации на кухниСололифт Grundfos D-2 оснащён двумя входными отверстиями, что даёт возможность одновременно подключить сразу 2 прибора.

Насосная станция SololiftD-2 Grundfos

Оборудование отличается экономным расходом электроэнергии, а также низким уровнем шума и вибрации. К отличительным особенностям установки следует отнести:

• длительный гарантийный эксплуатационный срок от производителя (до 24 месяцев);
• наличие сухого ротора электромотора;
• отсутствие токсинов в материале, из которого изготовлен корпус;
• простоту установки и настройки оборудования.

Вес насосной установки составляет 4,3 кг, объём резервуара устройства – 2л. Насосная станция работает от бытовой электросети в 220 В.

Насос канализационный Sololift WC-3

Модель канализационной станции WC-3 может работать не только как насос-измельчитель для унитаза, но и применяться для подключения раковин, биде, ванных и душевых кабин. Сололифт этой модификации позволяет задействовать одновременно три точки водопотребления и унитаз.

Насос Sololift WC-3

Весит конструкция насосной станции 7,3 кг, а её вместительность составляет 9 л. Особенностью модели является наличие гидравлической принудительной системы вихревого типа, которая эффективно устраняет образование засоров. Корпус установки изготовлен из высокопрочного полимера. Высокий уровень герметичности оборудования полностью минимизирует риск появления протечки.

Установка Sololift D-3

Модель SololiftD-3 применяется для отвода сточных вод (без твёрдых примесей и туалетной бумаги) ванных комнат и кухонь. Данный насос в состоянии обеспечить работу одновременно 3 приборов, для чего в конструкции предусмотрено соответствующее количество отверстий.

Сололифт D-3

Оборудование устанавливается ниже точки слива канализационной системы. Вес данной модели Сололифт для раковины, биде и душевой кабины составляет 3,5 кг. Насос способен перекачивать жидкость до 60 л/мин, а максимальная высота подачи равна 5,5 м.

Система Grundfos Sololift C-3

Оборудование предназначено для подключения к канализационной магистрали стиральных и посудомоечных машин, душевых кабин, раковин и моек для кухни. Канализационный насос модели С-3 имеет в конструкции отводные отверстия, позволяющие эксплуатировать одновременно 3 прибора.

Мнение эксперта

Валерий Дробахин

Инженер-проектировщик ВК (водоснабжение и канализация) ООО «АСП Северо-Запад»

Спросить у специалиста

“Модель насосной станции не оснащена измельчителем, поэтому использовать для подключения к унитазу её нельзя. Также исключается попадание в канализационную систему отходов продуктов питания, которые могут вызвать поломку агрегата”.

Сололифт С-3 используют для отвода больших объёмов жидкости. Эта насосная установка в состоянии удалять сточные воды, температура которых достигает 90°С.

Модель станции Сололифт Грюндфос С-3
