Солнечные коллекторы: виды, принцип работы, устройство системы

Дополнительные расходы, связанные с эксплуатацией

Использование этого не подразумевает какого либо ухода или обслуживания, кроме как периодической чистки от загрязнения и снега зимой (если сам не оттает). Однако будут и некоторые попутные расходы:

Ремонт, все что можно поменять по гарантии, производитель без проблем заменить, важно покупать официального дилера и иметь гарантийные документы. Электричество, его расходуется совсем немного на насос и контроллер

Для первого можно поставить всего 1 солнечную панель на 300 Вт и ее вполне будет достаточно (подойдет даже без аккумуляторная система). Промывка змеевиков, ее нужно будет делать один раз в 5-7 несколько лет

Все зависит от качества воды (если она используется как теплоноситель).

Виды

Давайте рассмотрим основные конструкции солнечных коллекторов.


Воздушные

Как понятно из названия, теплоносителем в таких коллекторах является воздух. Такие конструкции очень просты, надёжны и обходятся недорого. Очень часто их делают своими руками без особых проблем. Абсорбер в таких коллекторах представляет собой батарею вертикальных трубок (каналов), которые выкрашены в чёрный матовый цвет. В основе функционирования такой системы лежит прогон воздуха по этим трубам для его нагрева.

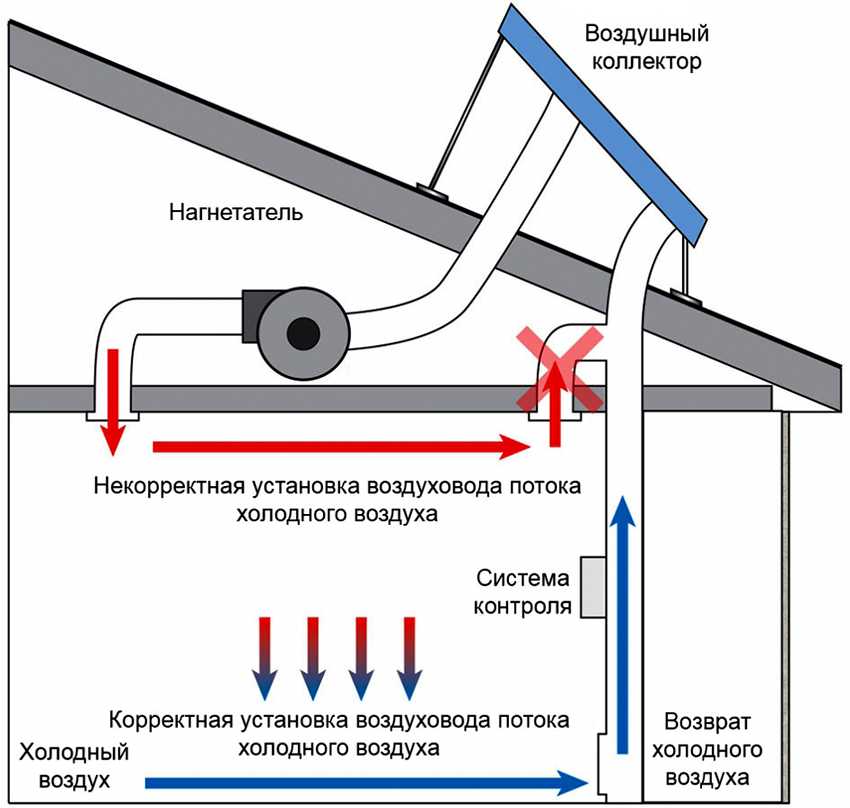

Воздушный солнечный коллектор

• Простота и высокая надёжность;
• Простой монтаж, дешевизна;
• Расход электричества минимален (на вентилятор) или его нет (когда воздух идёт самотёком).

Конструкция этой системы обычно делается из алюминиевых трубок с тонкой стенкой. Часто в сети можно встретить примеры, где работает солнечный коллектор из пивных банок. При этом поверхность этих банок окрашена в чёрный матовый цвет. В этой батарее есть воздуховоды для подачи холодного и отвода нагретого воздуха. В холодном подводе ставится вентилятор с, так называемым, нулевым сопротивлением. При необходимости он отключается, и воздух идёт самотёком. А этот вентилятор должен создавать для него как можно меньшее сопротивление. Воздухозаборник позволяет изменять количество воздуха, который забирается из помещения, а также извне.

Плоские

Плоский солнечный коллектор имеет в своём составе абсорбер, корпус и теплоизоляцией и прозрачным покрытием с одной стороны. В роли прозрачного покрытия может использоваться стекло, поликарбонат. В самодельных установках иногда можно встретить прозрачный пластик или полиэтилен. Лучше всего использовать стекло, которое хорошо пропускает коротковолновые солнечные лучи. Кроме того, у обычного прозрачного стекла без напыления небольшое отражение лучей от поверхности.

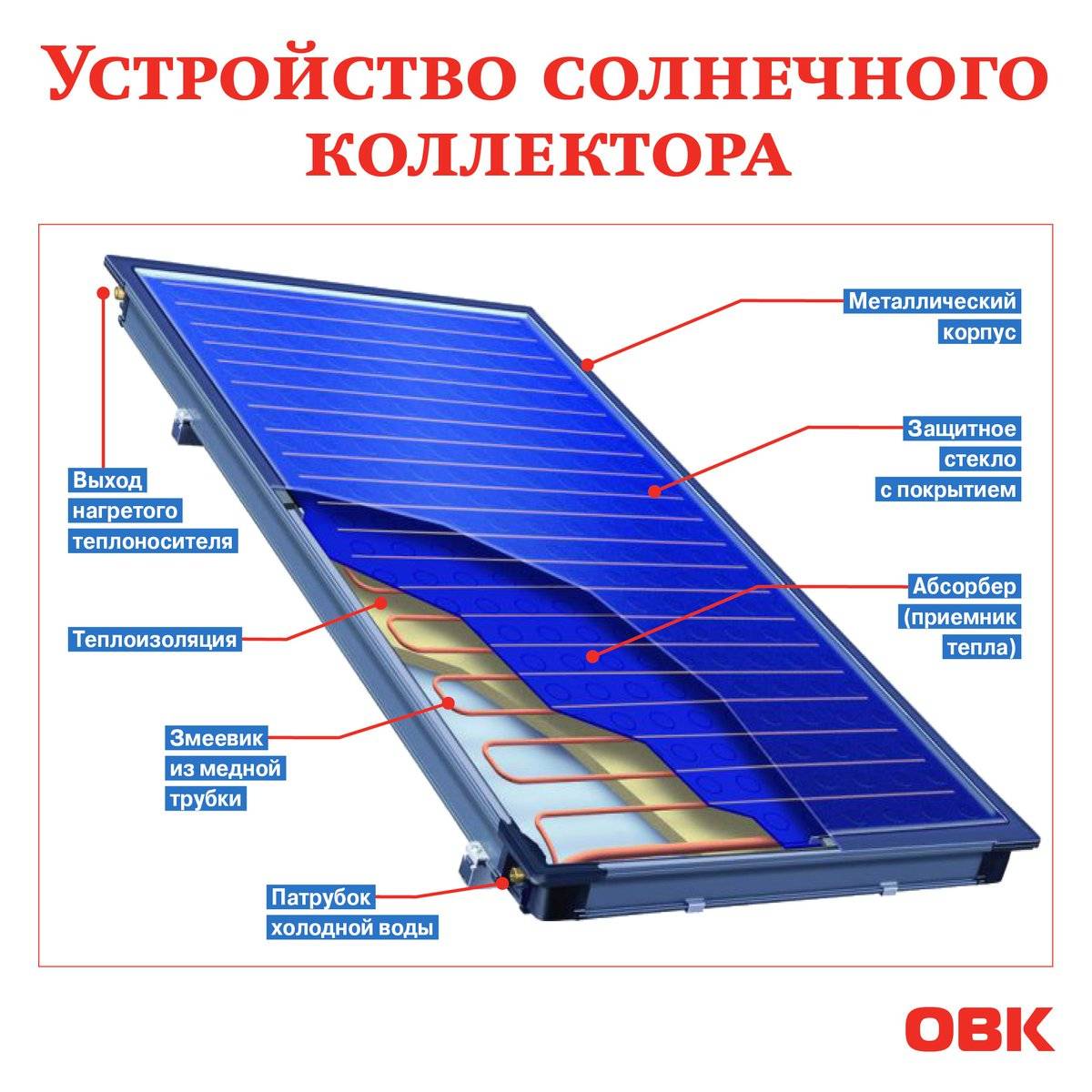

Плоский жидкостной солнечный коллектор

Помимо пропускания света, прозрачное стекло или другой материал должны защищать абсорбер от воздействия окружающей среды.

Теплоизоляция корпуса делается внутри с оборотной стороны и по бокам. Это позволяет значительно понизить потери тепла. В качестве изоляционного материала может быть использован полиуретан или минеральная вата. А также часто используют стекловолокно, стеклопластик, стекловату прочие подобные материалы.

Плоские коллекторные установки привлекают отличным соотношением цены и производительности. Стоит также отметить различные способы их монтажа. Они ставятся на крыше, на стене здания. Могут быть и отдельно стоящие установки. Чтобы снизить потери от конвекции в корпусе коллектора, производители использует разные методы. Один из таких методов предполагает откачку воздуха в помещение.

Вакуумные

Вакуумные коллекторы (часто их ещё называют трубчатыми) обладают высокой эффективностью. Сердцем системы являются вакуумные трубки. Принцип действия – это известная из физики тепловая трубка. Такая конструкция обладает высокой теплопроводностью. Тепло на одном конце трубки собирается и передаётся на противоположный конец.

Принцип работы вакуумного коллектора

Это называется схема косвенного нагрева.

Трубка вакуумного коллектора внутри

В чём заключаются плюсы вакуумных коллекторов?

• В три─четыре раза более эффективны, чем плоские модели;
• Работают даже в зимнее время года;
• Имеют небольшую чувствительность к углу падения света от солнца. Даже при острых углах падения эти системы функционируют нормально;
• Конструкция весит немного и может быть установлена прямо на крыше дома без создания несущих конструкций.

Открытые солнечные коллекторы

Открытые солнечные коллекторы

Это самый примитивный и простой вид солнечных коллекторов. Он представляет собой пластиковую емкость с водой и поверхностью из пластика или резины, которые хорошо поглощают солнечные лучи. Обычно открытые коллекторы используются только в летний период в частных домах, на дачах для подогрева воды в бассейне или летнем душе. Поверхность такого коллектора стеклом не покрывается. При невысокой стоимости и простоте конструкции коллектор данного вида имеет низкий  КПД, а также маленький срок эксплуатации (от 1 до 3 лет). Поскольку производительность коллектора данного вида напрямую зависит от погодных условий и температуры окружающей среды, его целесообразно использовать только в южных регионах страны.

Особенности солнечных коллекторов

Основная особенность таких коллекторов, которая отличает их от теплогенераторов других видов, заключается в цикличности их работы. Отсутствует солнце – отсутствует и тепловая энергия. Следовательно, ночью подобные установки не активны.Среднесуточное количество тепла непосредственно зависит от длительности светового дня, которая зависит от географической широты местности, а также от времени года. К примеру, летом на территории северного полушария приходится пик инсоляции, и коллектор будет работать с максимальной отдачей. Тогда как зимой уровень его продуктивности снижается. А самый минимум наблюдается в декабре-январе.Стоит отметить, что зимой эффективность гелиоколлекторов падает еще и вследствие изменения угла падения солнечных лучей

Изменения производительности солнечного коллектора на протяжении года необходимо принимать во внимание в процессе расчетов его вклада в систему теплоснабжения

Принцип работы солнечных батарей

По своей сути данные батареи — это фотогенераторы электрической энергии. Согласно законам физики, солнечный свет образует постоянный электрический ток, воздействуя на полупроводниковые элементы. В цепях батареи возникает определенное напряжение, которое подается непосредственно на сами объекты. В специальном аккумуляторе накапливается энергия, которая потом используется в пасмурную погоду.

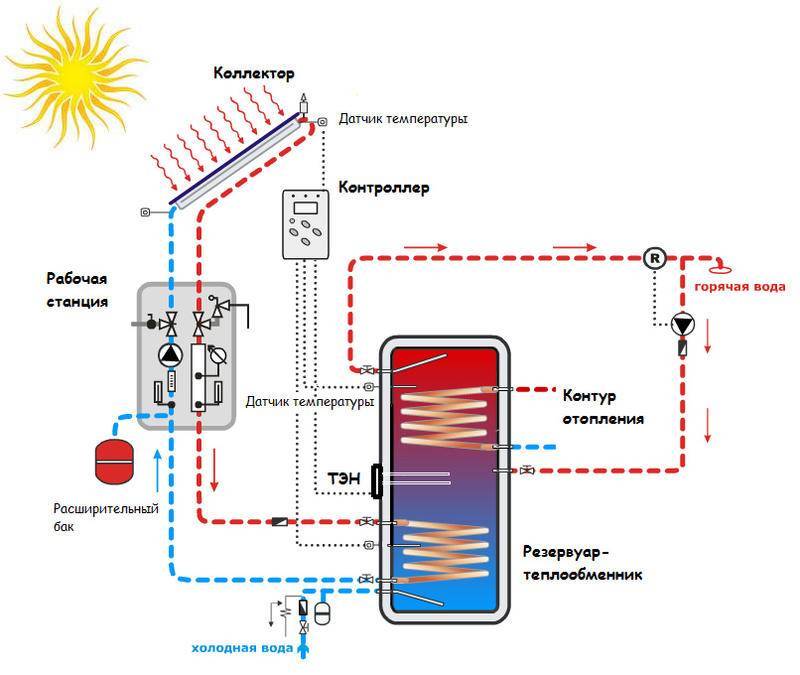

Схема водонагревательной гелиосистемы.

Целесообразнее батареи устанавливать на южную сторону крыши дома, угол крыши должен составлять не менее 30⁰С. При этом рекомендуется учесть дополнительные помехи, например, рядом стоящие строения или деревья, которые могут помешать работе всей системы в будущем. В установленном оборудовании поток солнечных лучей должен исходить из учета 1000 кВт/ч на 1 м² за год. Полученная солнечная энергия в данном случае будет равна, использованию 100 л газа. Некоторые мощные батареи площадью около 4 м², применяемые для обогрева частного дома, могут обеспечить среднюю семью из трех человек горячей водой. Они способны выработать энергию примерно до 2000 кВт/ч в год.

В состав солнечных батарей входит:

• прозрачная, стеклянная или пластмассовая верхняя панель, внутри которой циркулируют вода или воздух;
• зачерненная металлическая поверхность, которая поглощает тепловую энергию солнца;
• водяной бак или накопительный резервуар, куда попадает нагретая жидкость или газ, затем они перемещаются непосредственно в батареи.

В установку отопления солнечными батареями входит:

• преобразователь обыкновенный;
• преобразователь постоянного тока в переменный;
• датчик, регулирующий зарядку и разрядку батареи;
• аккумулятор;
• механизм отбора мощности.

Применение

Схема принципа работы и устройства солнечной батареи.

Система отопления, основанная на солнечных батареях, используется в основном для получения электричества. Соответственно, такие батареи практичнее устанавливать в доме с электрическим отоплением, электрическими обогревателями и системой теплых полов. Оборудовав мощными солнечными батареями отопление частного дома, можно в дальнейшем пользоваться горячей водой. В этом случае необходимо учесть количество проживающих человек, площадь обогреваемого жилья и расход потребляемой энергии.

Например, в семье из трех человек в среднем расходуется до 500 кВт в месяц только на бытовые приборы. При этом не учитывается количество энергии на подогрев воды. Лучше всего площадь системы солнечного отопления рассчитывать из учета 1 м² площади батареи на человека. Для установки системы теплого пола на каждые 10 м потребуется 1 м² солнечной батареи.

Эффективность

Эффективность работы солнечных батарей зависит от множества факторов, и главным здесь является поступающая энергия солнца. В случае отопления дома, расположенного в северных широтах, рекомендуется использование совмещенных видов отопления, где обогрев солнечными батареями будет использоваться как дополнительный вариант к газовому или твердотопливному отоплению.

Совмещенный способ обогрева частного дома можно использовать и в более теплых широтах, потому что мощность солнечных батарей при недостаточном естественном освещении и в пасмурную погоду крайне мала. Поэтому обогрев таким способом является больше средством экономии, чем основным источником тепла в доме. Вследствие этого не рекомендуется полностью отказываться от других способов обогрева дома. Самым эффективным отоплением на сегодня является комбинированный способ обогрева жилья.

На что обращать внимание при покупке коллектора?

Особенности коллекторов

Все гелиосистемы промышленного производства генерируют тепловую энергию, которая выражается в киловаттах. На этот показатель обязательно следует смотреть, так как существует вероятность приобрести либо слабую, либо чересчур мощную конструкцию

Очень важно проверить, насколько хорошо коллектор сохраняет полученное от солнечных лучей тепло, так как этот фактор будет играть одну из ключевых ролей, если его планируется устанавливать в холодных регионах

При установке коллектор помещается в специальный каркас, который имеет определенную массу. Следует выяснить, насколько сильная конструкция крыши – может ли она выдержать массу данного оборудования. Если обрешетка слабая, то ее нужно будет предварительно усилить. В некоторых случаях коллектор размещают в вертикальной плоскости, что позволяет не допустить лишнего воздействия атмосферных осадков, но из-за этого несколько снизится коэффициент полезного действия оборудования.

Как подобрать солнечный коллектор нужной мощности

Если вы хотите, чтобы отопительная система вашего дома справлялась с задачей поддержания в помещениях комфортной температуры, а из кранов текла горячая, а не еле теплая вода, и при этом планируете использовать в качестве генератора тепла солнечный коллектор, нужно заранее вычислить необходимую мощность оборудования.

При этом потребуется учесть довольно большое количество параметров, в том числе назначение коллектора (ГВС, отопление или их комбинация), потребности объекта в тепле (суммарная площадь обогреваемых помещений или средний суточный расход горячей воды), климатические особенности региона, особенности установки коллектора.

В принципе, произвести подобные расчеты не так уж и сложно. Производительность каждой модели известна, а значит, вы без труда оцените количество коллекторов, необходимое для обеспечения дома теплом. Компании, занимающиеся выпуском солнечных коллекторов, обладают информацией (и могут предоставить ее потребителю) об изменении мощности оборудования в зависимости от географической широты местности, угла наклона «зеркал», отклонения их ориентации от южного направления и т. д., что позволяет внести необходимые поправки при расчете производительности коллектора.

При подборе необходимой мощности коллектора очень важно достичь баланса между нехваткой и избытком генерируемого тепла. Специалисты рекомендуют ориентироваться на максимально возможную мощность коллектора, т

е. использовать в расчетах показатель для самого продуктивного летнего сезона. Это идет в разрез с желанием среднестатистического пользователя взять оборудование с запасом (т. е. посчитать по мощности самого холодного месяца), чтобы тепла от коллектора хватала и в менее солнечные осенние и зимние дни.

Однако если вы пойдете по пути выбора солнечного коллектора повышенной мощности, то на пике его производительности, т. е. в теплую солнечную погоду, вы столкнетесь с серьезной проблемой: тепла будет производиться больше, чем потребляться, а это грозит перегревом контура и прочими малоприятными последствиями. Существует два варианта решения этой задачи: либо устанавливать маломощный солнечный коллектор и в зимний период параллельно подключать резервные источники тепла, либо приобрести модель с большим запасом по мощности и предусмотреть при этом пути сброса избыточного тепла в весенне-летний сезон.

Солнечные тепловые коллекторы с вакуумной трубкой:

Это наиболее распространенный тип солнечного теплового коллектора, который вы, вероятно, увидите на крыше дома. Сама панель коллектора чаще всего состоит из стеклянных трубок, которые содержат медные трубки в своих ядрах, с затемненной пластиной, закрывающей трубку для поглощения тепла. Стеклянные трубки герметично закрыты с помощью всего лишь медного крепежа, и каждая трубка устанавливается в коллектор отдельно.

Это облегчает замену трубки, если вакуумное уплотнение повреждено; это может также предложить преимущество для установки. Вместо того, чтобы перевозить один тяжелый блок на крышу, будучи модульной системой, его можно разобрать по частям.

Герметичный воздух обеспечивает отличную изоляцию и практически не влияет на коллектор из-за температуры наружного воздуха зимой. Даже в летнюю жару вы могли бы дотронуться до трубок голой рукой, хотя труба внутри вас сразу бы отругала.

Солнечные коллекторы для нагрева воды зимой

В нашей стране по объективным и субъективным причинам гелиоустановки распространены не так широко, как в странах Европы и в Америке.

Одной из причин, является то, что на большей части территории России зима длиться достаточно долго, и по мнению потенциальных пользователей, экономический эффект от использования гелио установок в это время минимален. К тому же выпавший снег снижает КПД солнечных аппаратов, а град может повредить их.

Тем не менее, солнечные коллекторы востребованы на рынке энергетического оборудования и причин тут несколько, а именно:

1. В результате использования владелец получает абсолютно бесплатно тепловую энергию, которую может использовать по своему разумению.
2. Процесс преобразования энергии экологически безопасен для окружающего мира и живых организмов (люди, животные и т.д.).
3. Энергия солнца неисчерпаема и возобновляема.

Недостатки тоже конечно есть у подобных устройств и наиболее важным из них является высокая стоимость оборудования, а также зависимость производительности (КПД) агрегатов от внешних факторов. Внешними факторами являются погодные условия и возможность периодического обслуживания агрегатов (очистка от грязи и снега, ревизия мест соединений комплектующих и т.д.).

Вакуумные модели способны довести воду до кипения даже в сильный мороз

Разные виды солнечных коллекторов, а среди потребителей наибольшей популярностью пользуются плоские и вакуумные модели, по разному себя ведут в зимний период, что обусловлено их конструкцией, а именно:

• Плоские модели в наибольшей степени подвержены воздействию внешних факторов (снег, низкая температура и сильный ветер, град) и требуют большего ухода.
• Вакуумные – наиболее оптимальны при использовании зимой, что обусловлено их конструкцией, к тому же они достаточно прочны, т.к. изготавливаются из высокопрочных материалов.

Преимущества и недостатки солнечных коллекторов для отопления

Специалисты выделяют ряд положительных качеств гелиосистем:

1. Автономность горячего водоснабжения в любое время года. Коллектор солнечный исправно поставляет энергию при перебоях, профилактических, ремонтных работах на магистрали.
2. Длительный срок службы. В зависимости от типа модели система работает до 30 лет, срок окупаемости даже дорогого агрегата не превышает 5-6 лет.
3. Экономия достигается отсутствием тарификации на поставку тепла. Ежемесячный расчет не зависит от повышения цены на электроэнергию.
4. Универсальность применения. Солнечный коллектор для отопления дома может одновременно применяться для обогрева теплицы, бассейна, других хозяйственных помещений.
5. Простота монтажа. Система легко встраивается в существующий тип отопления, а при эксплуатации не будет грязи, отходов, как, например, при использовании твердотопливных котлов.

К дополнительным преимуществам относятся: снижение суммарной нагрузки на тепло-, энергосеть строения, оптимизация конструкции под собственные нужды.

Минусы касаются высокой цены оборудования и необходимости тщательного выбора приборов. На эффективность работы влияют не только климатические условия региона, но и особенности ландшафта местности, формы крыши, длина светового дня, прочие показатели.

КПД правильно выбранного коллектора достигает 95%, для средней, северной полосы КПД снижается до 75-80%, но это выше, чем все прочие системы отопления.

Данные по инсоляции региона доступны в специальных таблицах на сайтах метеосводок, геологических организаций города, района или области.

Как выбрать солнечный коллектор?

Чего мы ждем от солнечного коллектора? Чтобы отопительная система коттеджа справлялась с задачей поддержания в комнатах комфортной температуры, а из кранов текла горячая, а не чуть теплая вода. Для полноценного использования солнечного коллектора, необходимо до покупки рассчитать требуемую мощность оборудования

Стоит обязательно принять во внимание:

• назначение коллектора (ГВС, отопление или их комбинация)
• потребность здания в тепле (общий размер обогреваемых помещений или среднесуточные затраты горячей воды)
• климатические особенности региона
• особенности монтажа коллектора.

Производство солнечных коллекторов не обходится без маркировки на них конкретного уровня производительности

Компании, которые занимаются изготовлением солнечных коллекторов, предоставят вам более полную информацию об изменении мощности оборудования в зависимости от географической широты населенного пункта, угла наклона «зеркал», отклонения их ориентации от южного направления и другие.В процессе выбора уровня мощности коллектора очень важно достичь баланса между недостатком и избытком накапливаемого тепла. Эксперты советуют отталкиваться от максимально возможной мощности коллектора, т

е. пользоваться во время расчетов самым продуктивным летним сезоном. Однако, этот вариант противоположен мнению среднестатистического пользователя о том, что нужно покупать оборудование с запасом (т. е. вести расчеты по мощности самого холодного месяца), чтобы тепла от коллектора хватило и в менее солнечные осенние и зимние дни.Но, если идти таким путем, то на пике его производительности, т. е. в летом, у вас возникнет серьезная проблема: тепла будет генерироваться больше, чем использоваться. Все это может стать причиной перегрева контура и других неприятностей. Есть два варианта решения этакой проблемы:

• установка маломощного солнечного коллектора с подключением в зимние месяцы резервных источников тепла
• покупка модели с большим запасом по мощности и предусмотрением варианта сброса избыточного тепла в теплое время года.

Повышаем эффективность работы солнечного коллектора в холодную пору.

Использование простой системы для отопления и горячего водоснабжения в зимнее время возможно, если в качестве теплоносителя применяется антифриз, а бак-накопитель дополнен вспомогательным обогревательным элементом (например, ТЭНом). При использовании антифриза изменяется конструкция бака – в него монтируется змеевик (чаще всего медный), благодаря которому происходит циркуляции теплоносителя в баке. Хорошая проводимость металла позволяет отдавать тепло антифриза воде в баке.

В конструкцию рекомендуется включить циркуляционный насос и расширительный бак. Иногда для разделения воды, которая используется для отопления (техническая) и личного использования (питьевая) в бак монтируют внутренний резервуар. Он располагается в верхней части бака (где собирается горячая вода) и подключен к системе водоснабжения (с помощью вентиля забирается горячая вода, а резервуар заполняется холодной жидкостью). При этом система отопления подключена к основному баку.

В зависимости от внешней температуры, площади коллектора, географической точки, времени года, типа коллектора, и множества других факторов колеблется и эффективность работы системы (т.е. стабильность вырабатываемого уровня энергии).

Кроме более привычных пользователям устройств, существует и воздушный солнечный коллектор, схема работы которого предполагает, что теплоносителем в системе является воздух, который нагревается от абсорбера и подается в отапливаемое помещение с помощью вентилятора.

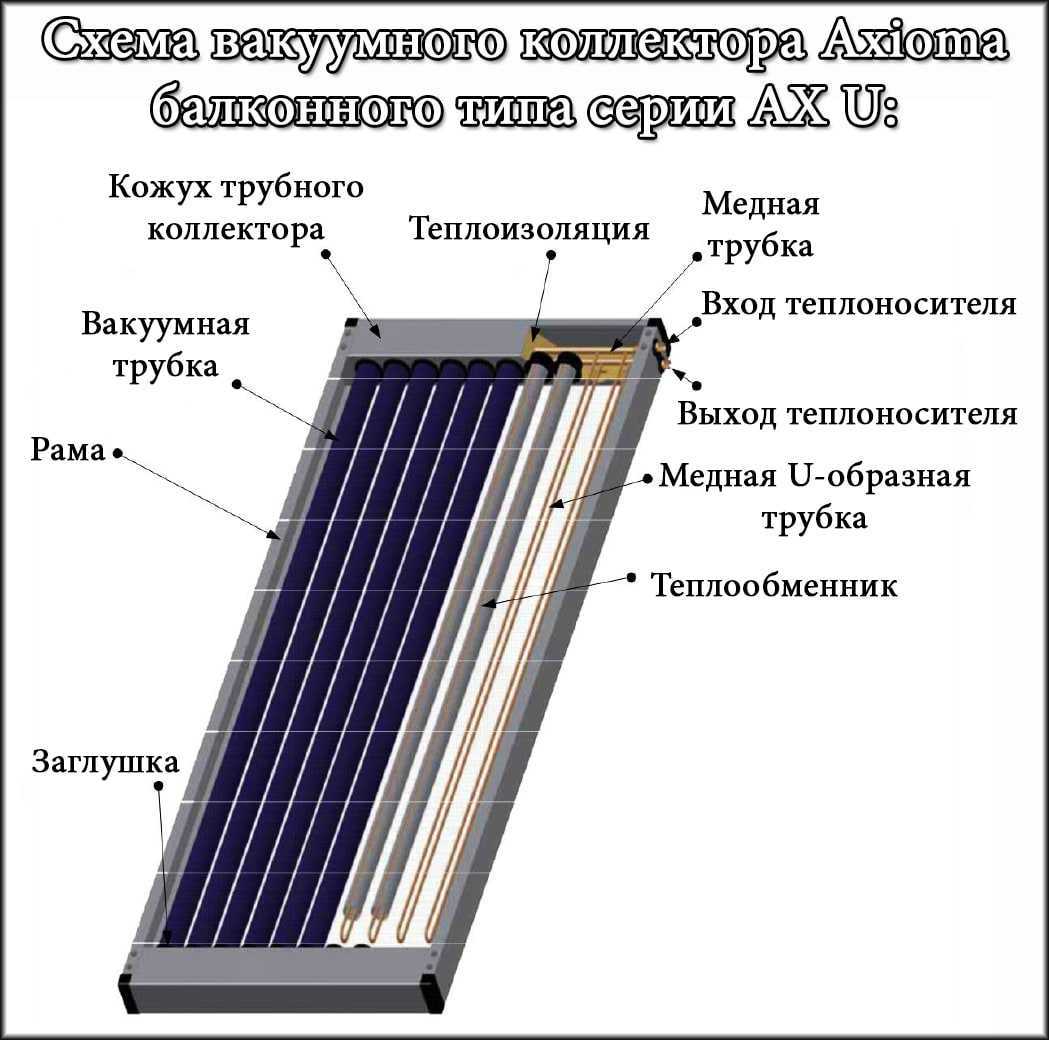

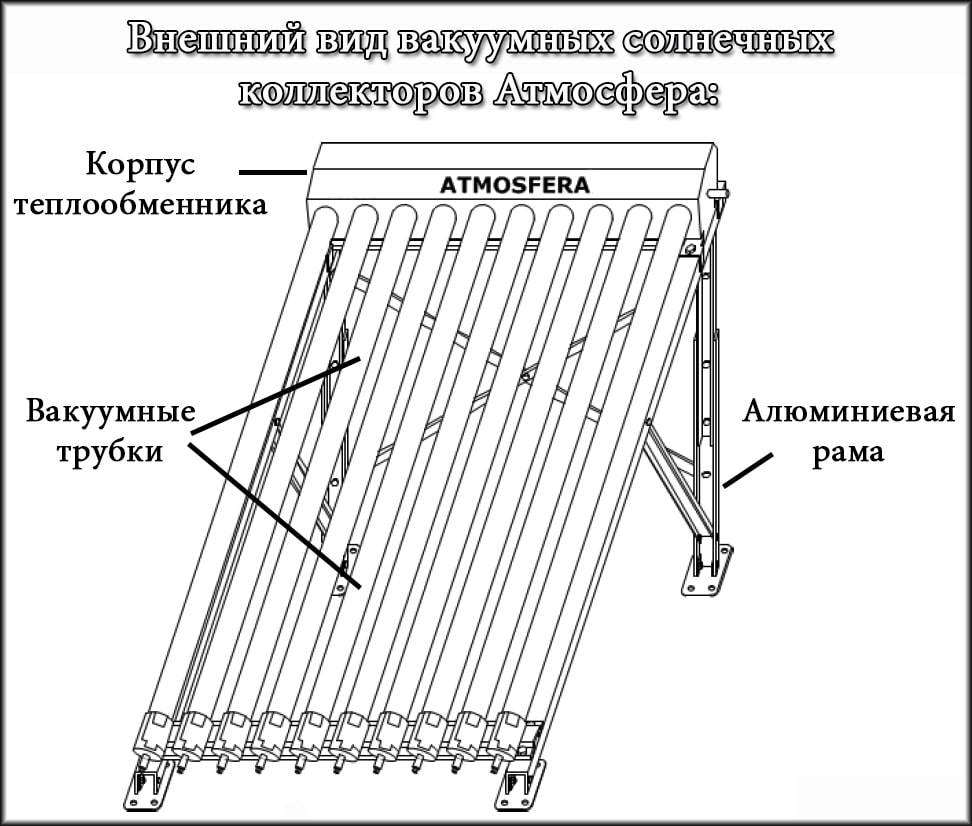

Вакуумные солнечные коллекторы

Вакуумные коллекторы логичное развитие идеи плоского коллектора. Основной принимающий элемент вакуумного отопительного коллектора – стеклянные или кварцевые трубки, внутри которых смонтированы трубки меньшего с веществом, адсорбирующим солнечную тепловую энергию, т.е. трубопроводы с теплоносителем находятся внутри трубок с адсорбером. Пространство между внешними и внутренними трубками вакуумируется. Солнечные лучи проникают сквозь вакуум и нагревают теплоноситель, и тот же вакуум препятствует обратной утечке тепловой энергии, выступая в роли теплоизолятора.

Число вакуумных трубок в коллекторе можно изменять (добавлять и удалять).

Преимуществами вакуумных солнечных коллекторов являются:

• Способность нагревать воду до кипения даже при минусовой температуре окружающей среды;
• Минимальные затраты на эксплуатационное обслуживание;
• Возможность варьировать число трубок, т.е. изменять его тепловую мощность.

Их недостатки:

• Высокая стоимость;
• Сложность установки.

Требования к установке

Эффективность работы гелиосистемы зависит от соблюдения рекомендаций по их установке. Коллектор должен располагаться на открытом пространстве, куда не падает тень от зданий, деревьев, гор.

Большое значение имеет ориентация. В северном полушарии «зеркала» должны быть развернуты строго на юг. Если технически сделать этого невозможно, следует юго-запад или юго-восток.

Важный параметр – оптимальный угол наклона плоскости. Его величина зависит от отклонения положения солнца от зенита. Определяется этот параметр географической широтой местности. Если угол наклона выставить неправильно, возрастут оптические потери энергии, поскольку значительная часть лучей будет отражаться и не достигнет абсорбера.

Подключение к отопительной системе

Способ подключения зависит от того, какой тип циркуляции используется. Проще всего подключиться к системе с естественной циркуляцией. Главный принцип в этом варианте – нагрев воды.

Выше уровня коллектора подключается накопительный бак. Верхний вывод подключают ко входу горячей воды, а нижний к обратке. На входе в коллектор могут возникнуть воздушные пробки.

Подключение к системе с принудительной циркуляцией несколько иное:

1. Контроллер управляет насосом на основе показаний датчиков.
2. Когда температура достигает заданного значения, нагрев прекращается.
3. Бак-накопитель, обратка и выход коллектора — места, где устанавливаются такие датчики вместе с такой системой лучше использовать дополнительные источники тепла. Например, твердотопливные или газовые котлы. На степень нагрева воды в системе в таких случаях влияет местоположение коллектора по отношению к солнцу, и уровень наклона.

Мнение эксперта
Торсунов Павел Максимович
Опытный строитель с 10-летним стажем

Лучше устанавливать коллекторы так, чтобы под прямыми солнечными лучами они находились большую часть дня. Если не планируется подключать дополнительные источники тепла, объем бака в регионах с суровым климатом лучше выбирать около 40 см3. Иначе в пасмурные дни система будет работать не эффективно.

Вакуумные трубки

Устройство классической вакуумированной трубки довольно просто. Она представляет собой двухстенную стеклянную колбу, между стенками которой создан вакуум. Внутри расположен медный сердечник (тепловой канал). Такая трубка называется «коаксиальной». Еще один вид — так называемые «перьевые трубки», одностенные колбы с вакуумом в самом тепловом канале.

Принцип работы вакуумной трубки зависит от особенностей строения ее теплового канала и от типа самой колбы. Каналы же, как и колбы, бывают двух видов, прямоточные и типа heat pipe.

Действие прямоточных каналов основано на непосредственном протекании теплоносителя через U-образную медную трубку. Охлажденная жидкость попадает в трубку из теплосборника, проходит через нее, нагревается и возвращается в теплосборник. Там она отдает накопленное тепло основному теплоносителю и возвращается в трубку.

Трубка heat pipe работает несколько иначе. Принцип ее работы основан на переносе тепла посредством легко испаряющейся жидкости, заключенной в тепловом канале. Сам канал (трубка) выполняется из теплоемкого металла (алюминий, медь). Солнечный свет нагревает жидкость, она испаряется из нижнего конца трубки и конденсируется в теплосборнике. Конденсат стекает вниз, где его вновь разогревает солнечный свет. Основной теплоноситель забирает тепло из теплосборника и передает его через коллектор дальше в систему.

Другие компоненты системы

Мало просто собрать отдаваемое солнцем тепло. Необходимо его передать, накопить, доставить потребителям, необходим контроль за всеми этими процессами. Следовательно, кроме находящихся на крыше коллекторов в системе присутствует большое количество других компонентов, которые менее заметны, но не менее важны. Рассмотрим наиболее значимые из них:

• теплоноситель. Роль теплоносителя в контуре коллектора выполняет или вода, или незамерзающая жидкость. При этом, предпочтительнее покупать модели именно с незамерзающей жидкостью. При отрицательных температурах она не застывает. Тогда как вода, застывшая в трубах, приведет к разрыву контура. Кроме этого, недостаточно высокая температура кипения воды поводом частых стагнаций в летнее время. «Незамерзайку» нужно только предохранять от чрезмерного перегрева
• насос, адаптированный для гелиосистем. Чтобы гарантировать принудительную циркуляцию теплоносителя по контуру коллектора понадобится насос, адаптированный для гелиосистем
• теплообменник для ГВС. Передача тепла от контура гелиоколлектора к воде, находящейся в ГВС, или к теплоносителю системы отопления происходит при помощи теплообменника. Чаще всего, чтобы накопить горячую воду устанавливают резервуар большого объема, в комплекте с которым идет теплообменник. Более рациональным является использование баков с двумя и более теплообменниками. Таким образом, вы сможете забирать тепло не только у солнечного коллектора, но и у других источников, к примеру, у газового или электрического котла, теплового насоса
• автоматика. Такая сложная система не может существовать без автоматики, которая контролирует все стадии процесса. Контроллер дает возможность автоматически осуществлять анализ температуры в контуре и накопительном резервуаре, управлять насосом и клапанами, которые отвечают за движение теплоносителя по контуру. В случае перегрева теплоносителя в контуре и воды в баке контроллер подаст сигнал к сбросу тепла в дополнительный теплоприемник – еще один бак с водой или уличный воздушный теплообменник. Когда вечером температура воды в накопительной емкости превышает температуру теплоносителя в контуре коллектора, то автоматика останавливает циркуляцию теплоносителя по контуру, чтобы предотвратить выброс накопленного тепла в атмосферу через сам коллектор. Новейшие технологии позволяют удаленно контролировать работу системы и при необходимости вносить корректировки.

Конечно, можно самостоятельно подобрать все компоненты системы. Вполне реально создать полноценную систему из купленных по отдельности элементов. Но, существуют и готовые решения – комплекты, в составе которых есть коллектор, насосы, накопительные резервуары, управляющая автоматика и т. д. Покупка готового комплекта – это не только экономия вашего времени, но и гарантия правильной работы системы.

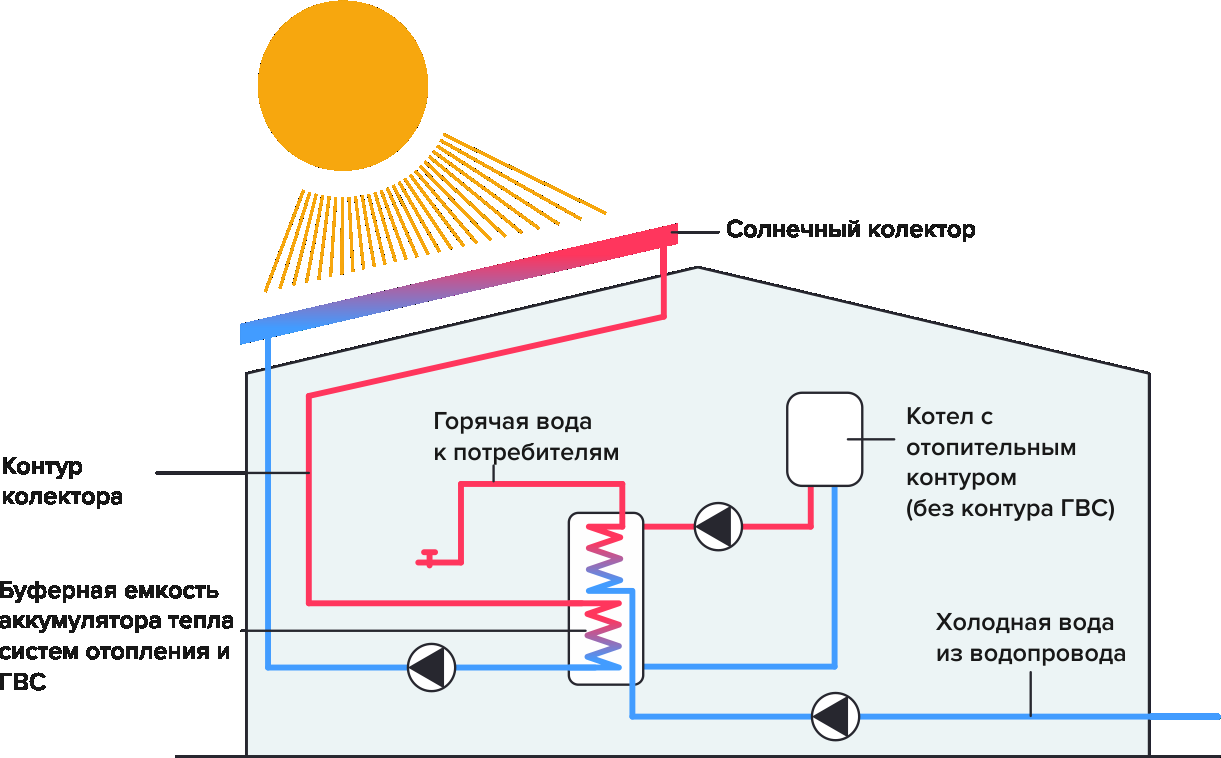

Схемы установки солнечного коллектора
