Как соединять и монтировать металлопластиковые трубы

Типы используемых фитингов

Прежде чем выполнять монтаж металлопластиковых труб своими руками, следует определиться с типами соединителей, которые будут использоваться для осуществления такой процедуры. Как правило, для выполнения соединений на металлопластиковых трубах, используются соединители трех типов:

1. компрессионные фитинги для металлопластиковых труб;
2. детали обжимного (или прессового) типа;
3. надвижные фитинги для труб из металлопластика.

Компрессионные

Решив установить в соединениях металлопластикового трубопровода фитинги компрессионного типа, следует учитывать тот факт, что в их конструкции, которая является сборно-разборной, присутствует резьба. Резьбовое соединение компрессионных фитингов может со временем ослабевать, поэтому его необходимо регулярно подтягивать. Конечно, самопроизвольно сниматься с трубы такой соединитель не будет, но герметичность стыка может нарушиться. Из-за данной конструктивной особенности соединять компрессионными фитингами можно только те участки трубопровода, к которым имеется прямой доступ.

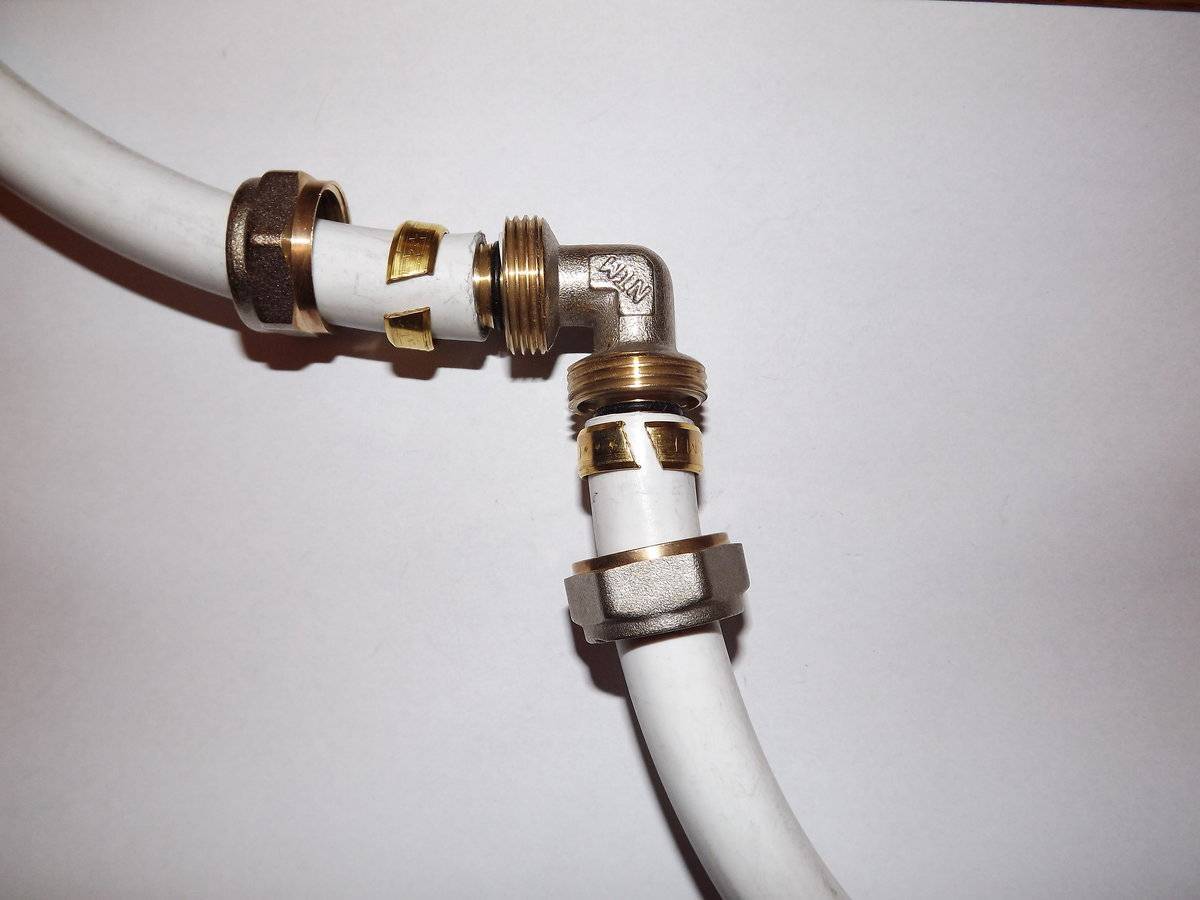

Устройство компрессионного фитинга: контргайка, штуцер с уплотнителем и обжимное кольцо

Как монтировать компрессионный соединитель на металлопластиковую трубу? Сборка осуществляется по следующему алгоритму:

1. Сначала на подготовленный конец трубы надевают контргайку, а затем обжимное кольцо разрезного типа, изготовленное из металла.
2. Далее в отверстие в трубе вставляется штуцер, предварительно обработанный силиконовой смазкой.
3. Чтобы завершить установку и зафиксировать создаваемое соединение, контргайку накручивают на резьбовую часть корпуса сначала вручную (до упора), а затем с использованием рожкового или разводного ключа.

Монтаж резьбового фитинга

Таким образом, чтобы монтировать металлопластиковые трубы при помощи компрессионных соединительных элементов, не требуется использование специального оборудования. При этом создаваемые соединения отличаются высокой надежностью и герметичностью.

Более подробно познакомиться с тем, как соединять металлопластиковые трубы фитингом компрессионного типа, можно по соответствующему видео, которое несложно найти в интернете.

Обжимные

Обжимные фитинги для работы с металлопластиковыми трубами позволяют создавать неразъемные соединения, отличающиеся высокой надежностью и долговечностью. Соединительные элементы данного типа устанавливают в тех случаях, когда металлопластиковые трубы для водоснабжения или отопления планируется разместить под бетонной стяжкой или за гипсокартонными плитами. Прежде чем приступать к монтажу, следует выяснить, как работать с такими соединительными элементами, а также подготовить соответствующее оборудование для монтажа металлопластиковых труб.

Устройство обжимного фитинга

Итак, металлопластиковых труб монтаж с использованием обжимных фитингов выполняется в следующей последовательности:

1. Конец трубы обрезается строго под углом 90˚ к ее оси.
2. С внутренней части обрезанного конца изделия снимается фаска, для чего используется калибратор-развертка, а наружная часть очищается от заусенцев и выравнивается. Если специального калибратора под рукой нет, то для того чтобы снять фаску в трубе, можно использовать любую подходящую по размеру развертку.
3. На наружную поверхность трубы надевается обжимная гильза, а в ее внутреннюю часть до упора вставляется штуцер.
4. Работу по монтажу заканчивают тем, что обжимают металлическую гильзу при помощи специального инструмента.

Монтаж обжимного фитинга

Надвижные

Металлопластиковый трубопровод может монтироваться и при помощи фитингов надвижного типа.

Устройство надвижного фитинга

Чтобы осуществить сборку элементов трубопровода с использованием таких соединителей, необходимо выполнить следующие действия:

1. Конец трубы перед ее соединением с фитингом обрезается и подготавливается по стандартной схеме. Для этого также пользуются трубными ножницами, калибратором и разверткой.
2. Обработанный конец трубы после монтажа надвижной муфты обрабатывается экспандером и развальцовывается.
3. В отверстие в трубе вставляется штуцер соединительного элемента.
4. Муфта зажимается пресс-клещами и посредством надвигания соединяется со штуцером.

Соединение посредством надвижного фитинга является неразъемным

В результате монтажа создается надежное неразъемное соединение элементов водопроводного или отопительного металлопластикового трубопровода.

Технические характеристики

Выпускаются трубопрокатные изделия диаметром от 16 до 53 миллиметров. Наиболее часто используются в бытовом применении 16 или 20 миллиметровые изделия.

Толщина стенок в зависимости от ее размера составляет от двух до трех с половиной миллиметров. Выпускаются они обычно в рулонах по 50 или 100 метров.

Достоинства

• Гибкость – важнейшее достоинство металлопластиковых труб, с использованием специального инструмента можно достичь радиуса в пять сантиметров, полностью повторив форму угла без разрыва трубы и применения фитинга. Сложные формы радиусом от пятнадцати сантиметров легко изгибаются руками. Это позволяет максимально облегчить монтаж системы.
• Легкость. Стометровый рулон легко может поднять своими руками один человек.
• Ее прочность превышает прочность в местах соединений.
• Можно практически не опасаться протечек на непрерывных участках.
• Благодаря многослойной конструкции достигнута значительная износостойкость. Срок службы водопровода составляет более 50 лет.
• Они не поражаются ржавчиной, появлению же осадочных отложений препятствует гладкая внутренняя поверхность.
• Если при длительной эксплуатации водопровода такие отложения появились, то они достаточно легко могут быть удалены.
• Внешний вид намного привлекательнее, чем у металлических.

Недостатки

• Металлопластиковые изделия нельзя применять вне помещений, а также допускать длительное попадание на них солнечных лучей, так как они боятся ультрафиолетового излучения.
• Прочность и термостойкость безусловно ниже, чем у металлических.
• Не могут служить в качестве заземляющего устройства, при этом накапливают статическое электричество, которое не может быть сброшено, поскольку металлические части изолированы в местах соединения.
• Требуют регулярного обслуживания (подтяжки) компрессионных фитингов.

Крепление металлопластиковых труб к поверхности

При работе с металлопластиковыми трубами нужно знать, как монтировать их к поверхности. Чтобы закреплять трубы  необходимо использовать специальные клипсы. Они выбираются с учетом размера самой трубы. Сначала нужно установить клипсу. Ее крепление осуществляется при помощи саморезов или дюбелей. Чтобы избежать провисания магистрали, расстояние между соседними клипсами не должно превышать одного метра. Места изгиба трубы должны быть зафиксированы с обеих сторон.

Во избежание провисания трубопровода расстояние между соседними клипсами не должно превышать 1 метра. Поворот магистрали в углу помещения должен быть зафиксирован с обеих сторон

3

Сборка системы обжимными муфтами – просто и надежно

Если вы хотите добиться максимальной надежности соединения труб, вместо цанговых крепежей лучше использовать обжимные муфты. Чаще всего их устанавливают на магистрали, которые требуется скрыть под напольной поверхностью либо в стене. Компрессионные изделия не годятся для скрытого монтажа!

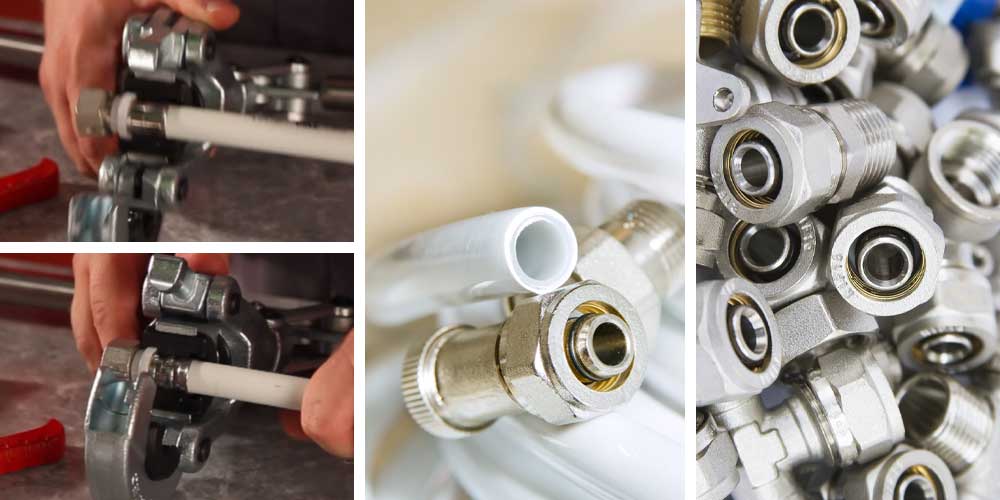

Муфты обжимаются специальными пресс-клещами

Обжимные муфты изготавливаются из стали или латуни. Использовать их очень просто. Вам необходимо расширить торец металлопластиковой трубы. Эту процедуру рекомендуется производить специальным эспандером. Затем вставляете в расширенное отверстие фитинг, натягиваете на него прокладку с диэлектрическими свойствами (входит в комплект крепежа). После этого можно заводить штуцер в трубу, надвигать муфту и обжимать ее. Последняя часть операции выполняется пресс-клещами, которые продаются в строймагазинах с набором разных по сечению насадок. Диаметр насадки обязан соответствовать сечению устанавливаемых труб.

Обжатие муфты можно осуществлять и с помощью специального электроинструмента. Но его стоимость ощутимо выше цены на обычные пресс-клещи. При этом эффективность обжатия в обоих случаях будет примерно одинаковой. Подумайте, нужно ли тратиться на дорогое электроприспособление, если работы несложно выполнить и ручным инструментом. После обжима поверхность муфты принимает дугообразный вид с двумя круговыми параллельными полосками. Добавим, что описанные изделия используются всего один раз. Кроме того, их обжим пресс-клещами также можно выполнять лишь однократно. Если зажать муфту с первого раза не удалось, придется монтировать новый крепеж.

Подсоединение линии из металлопластика к радиаторам

Для подсоединения линии из пластика к радиатору используются фитинги и переходники. Выполняется подсоединение по нескольким схемам:

• Если магистраль проложена в полу, то используется схема «снизу-вниз». Поскольку узел подсоединения имеет вентили и терморегуляторы, то необходимо запастись специальными переходниками, которые фиксируют все места соединения.
• С боковым подсоединением к радиатору используются переходники и тройники из латуни, хрома с метрической резьбой.
• Процесс подсоединения к выходу из пола осуществляется телескопическим соединителем. Сложность работы в «разбежке» фронтальных труб.
• Без поворотных колен не осуществить угловое соединение схемы «по диагонали».

Металлопластик или полипропилен что лучше для водопровода

Сравнение систем

При обустройстве нового или замене старого водопровода часто возникает вопрос:

Многие считают, что металлопласт  значительно лучше термопластичного полимера пропилена, и вот почему.

Изделия отличаются:

небольшим коэффициентом линейного расширения, что существенно при использовании их при монтаже систем для подачи горячей воды;
высокой способностью удержания изначальной формы

Это важно не только в плане внешней привлекательности, но и с технической точки зрения;
абсолютной герметичностью

Важно!

Для повышения гигиенических свойств многие металлопластиковые модели изнутри на наноуровне покрываются серебром (очень тонкий слой).

Частицы
серебра обладают свойством уничтожения вредоносных микроорганизмов, а также
исключают возможность оседания на внутренней стенке отложений.

Несмотря на преимущества первого варианта, полипропиленовые аналоги составляют успешную конкуренцию.

Они отличаются:

• высокой прочностью;
• стойкостью к повреждениям механического характера;
• отсутствием расслоения;
• устойчивостью к химически активным веществам.

Важно!

Наличие в полипропилене антиоксидантов, содействует повышению стойкости изделий к химически активному хлору. С учётом этого факта, коллекторы из полипропилена начали применять для транспортировки питьевой воды.

Критерии выбора между металлопластиком и полипропиленом

Чтобы сделать правильный выбор, необходимо проанализировать критерии, в частности:

Предназначение изделия. Для водопроводов с холодной водой лучше выбрать трубы из полипропилена. По вопросу выбора оптимального варианта относительно перемещения горячей воды,  желательно проконсультироваться с профессионалами.
Качество материала, от которого зависит длительность функционирования системы

Поэтому при покупке следует обратить внимание на наличие сертификатов соответствия. Рабочие и технические характеристики. Нужно быть уверенными, что детали смогут функционировать в конкретных условиях.
Тип монтажа

Магистрали из обоих материалов можно смонтировать своими руками.
Стоимость.

Нужно быть уверенными, что детали смогут функционировать в конкретных условиях.
Тип монтажа. Магистрали из обоих материалов можно смонтировать своими руками.
Стоимость.

Монтаж и эксплуатация труб

Оптимальный вариант – комбинированное обустройство водопровода. В таком
случае стояки между этажами выполняют из полипропиленовых труб, а разводку по
комнатам – из металлопластиковых элементов.

При отдельном монтаже металлопластиковых труб для водопровода главное внимание нужно обратить на стыки. Необходимо обладать определёнными навыками, чтобы соединения были герметичными. Для этого нужно уметь обращаться с резаком, а также с ножом для зачистки торцов, гаечными и газовыми ключами

Для этого нужно уметь обращаться с резаком, а также с ножом для зачистки торцов, гаечными и газовыми ключами.

Перед началом
сборочных работ необходимо сделать разводку. Благодаря пластичным свойствам
металлопласта, отдельные участки магистрали можно прокладывать под необходимыми
углами, а также в труднодоступных местах.

Монолитность
стыковки деталей из полипропилена является их главным достоинством. Для монтажа
конструкции необходимо приобрести специальный паяльник. После разогрева стояков
они сливаются в целостную конструкцию. Спайка требует специальных навыков,
скорости, точности выполнения операций. Если будете придерживаться этих
требований, то водопровод будет качественно функционировать на протяжении всего
срока службы.

Зависимость срока службы полипропиленовых труб от их типов и возможных
давлений

Рабочая температура, ℃	Эксплуатационный срок, лет	PN 10	PN 25	PN 32
Допустимое давление, атм
10	1	21,11	33,21	41,42
	10	19,43	30,55	38,14
	50	18,32	28,76	35,94
30	1	15,34	24,17	30,13
	10	14,04	22,00	27,4
	50	13,16	20,62	25,73
50	1	11,06	17,32	21,64
	10	9,90	15,60	19,55
	50	9,33	14,64	18,21
70	1	7,84	12,38	15,37
	10	7,09	11,65	13,8
	50	5,26	8,12	10,18
90	1	4,60	7,34	8
	10	2,7	4,25	5,23

Важно!

Чтобы соединение было герметичным, запрещается движение стыкуемых стояков до их полного остывания.

Компрессионные фитинги

Устройство фитинга компрессионного: 1 – никелированный латунный фитинг; 2 – изолирующее тефлоновое кольцо; 3 – никелированная затяжная гайка; 4 – кольцо обжимное с разрезом; 5 – уплотнительное резиновое кольцо; 6 – труба из металлопластика; 7 – хвостовик

При соединении труб из металлопластика с помощью компрессионного фитинга потребуются:

1. Ключи гаечные (2 штуки);
2. Ножницы прецизионные;
3. Калибратор;

Калибратор

1. Сантехнический лен.

Лен сантехнический

Соединение труб из металлопластика при помощи компрессионных фитингов включает в себя следующие этапы:

1. Трубу отрезают с помощью прецизионных ножниц;
2. Снимают при помощи калибратора и фаскоснимателя фаски изнутри и снаружи трубы;
3. На конец трубы одевают затяжную гайку и обжимное кольцо;
4. Вставляют конец фитинга в трубу;
5. Вставляют концевик фитинга в трубу;
6. Обжимное кольцо придвигают фитингу, затем придвигают к нему же затяжную гайку так, чтобы она закрыла обжимное кольцо;
7. Уплотняют резьбу фитинга, для этого можно использовать лен с пастой или фум-ленту;
8. С помощью двух ключей до упора затягивают затяжную гайку, после чего соединение с помощью компрессионного фитинга завершено.

Прокладка водопроводных металлопластиковых труб

Переходники для металлопластиковых труб

Рассмотрим основные нюансы монтажа водопровода из металлопластиковых труб:

• Для крепления труб из металлопластика к стенам применяются специальные клипсы-зажимы;
• Недопустимо сдавливать трубы при креплении;
• Крепления труб не должны иметь зазубрин, способных привести к нарушению изоляции трубопровода;
• Прежде чем замуровывать трубы, следует проверить всю систему водопровода под максимальным давлением. Кроме того, рекомендуется проверить систему под давлением, в два раза превышающим рабочее;
• Запрещается замуровывание водопровода с использованием компрессионных фитингов – для скрытия металлопластиковых труб можно использовать шкафы и короба.

Пресс-клещи для металлопластиковых труб

Инструменты, выполняющие обжим для металлопластиковых труб

Для монтажа металлопластиковых труб в квартире применяются специальный инструмент и фитинги, а для получения неразъемного соединения часто применяется стальная обжимная муфта, для работы с которой используются обжимные клещи для металлопластиковых труб, продающиеся во многих магазинах и имеющие в комплекте набор различных вкладышей, размеры которых соответствуют диаметрам различных труб.

Обжим металлопластиковых труб считается выполненным правильно в случае появления двух кольцевых полосок и изгибания металла в дугу. При этом следует помнить, что давление жидкости в точке соединения не должно превышать 10 бар.

Ряд производителей выпускает закрепленные на фитингах обжимные муфты, процесс монтажа таких фитингов на трубы немного отличается: сначала производят обрезку и калибровку металлопластиковых труб, после чего труба сразу же насаживается на фитинг, при этом следует тщательно контролировать при помощи имеющихся в муфте отверстий, насколько плотной получилась насадка.

В связи с большей надежностью соединений с использованием пресс-фитингов по сравнению с обычными компрессионными, пресс-фитинги чаще применяются при оборудовании скрытых коммуникаций, которые прокладываются обычно в полах и стенах.

Тем не менее, далеко не у каждого домашнего строителя найдется специальный инструмент для обжима труб, тем более, что он может понадобиться всего один раз при замене водопровода.

В связи с этим во многих сантехнических магазинах предлагаются услуги для клиентов по обжиму труб с помощью фитингов, либо предоставляются напрокат клещи для обжима металлопластиковых труб, что является очень удобным – использование клещей не требует особых навыков, и со второй-третьей попытки человек обычно уже способен грамотно выполнять поставленную задачу.

Вот и все, что хотелось рассказать о соединении водопроводных и канализационных труб из металлопластика, фитингах для выполнения соединений и инструменте для обжима металлопластиковых труб. Данная статья призвана существенно помочь тем, кто поставил перед собой задачу оборудовать качественный и надежный трубопровод своими руками.

Установка обжимных пресс или пуш-фитингов на МП-трубы

Подготовка среза аналогична, но фаска снаружи не снимается, делают только внутреннюю. Перед монтажом демонтируют гильзу, осматривают деталь, чтобы исключить применение бракованных элементов. Собирают обратно, не забыв установить специальную прокладку для защиты от коррозионных процессов.

Отрезок насаживают на штуцер. Глубина посадки видна через окошечко в гильзе — должен просматриваться край трубы. Клещи с накладками необходимого диаметра устанавливают на краю фитинга. Ручки соединяют, обжимая деталь. Если все сделано правильно, образуются 2 четкие полосы одинаковой глубины.

Составные части пуш-фитинг.

Пуш-фитинг — это деталь, создатели которой стремились обойтись при монтаже без специальных клещей. Зажим осуществляется кольцом, в остальном конструкция аналогична пресс-фитингу.

Подготовленный отрезок насаживается на штуцер, щелчок свидетельствует о правильном соединении. Убедиться можно, потянув детали в разные стороны.

Труба после соединения проворачивается, поэтому возникают сомнения в надежности крепления, но это не так. Мастера все-таки не советуют монтировать пуш-фитинги для конструкций в стене или бетонной стяжке.

У деталей высокая стоимость, поэтому широкого распространения они не получили. Соединение происходит быстро, но использовать конструкцию можно только через 3 часа. Это время, за которое уплотнитель принимает форму, максимально соответствующую очертаниям трубы.

Планируем водопровод «на бумаге»

Самое важное и первостепенное, это план разводки водопровода. Если вы никогда этим не занимались, то составить его с чистого листа можно без особых трудностей, хотя затея эта довольна кропотливая

Но всё начинается от потребителя.

1. Необходимо обозначить места, в которых будут краны. Это кухня и санузел. При грамотном строительстве, они обычно располагаются рядом, что облегчает и существенно удешевляет организацию системы водоснабжения. В идеальном варианте, если они находятся в смежных помещениях, потребуется только одна труба, от которой через тройник будут идти отводы в разные комнаты.
2. Обозначается место поступления в дом воды. Есть только два варианта: центральное водоснабжение или частная скважина (колодец). В зависимости от этого, может потребоваться дополнительное оборудование. В частности, при использовании воды из скважины необходимо установить гидроаккумулятор (выше уровня потребителей). Из него вода самотёком будет поступать в дом. Такая система предпочтительнее, ибо она не требует постоянного включения насоса. Гидроаккумулятор не обязательно должен быть металлический. Его можно «вылить» из бетона. А уже в доме монтируется:
3. Система фильтров (комплектация в зависимости от качества воды).
4. Бойлер.

Соответственно, что если вода будет поступать в дом из центральной системы водоснабжения, то на входе потребуется установить только контролирующие приборы для учёта потребления.

Это принципиальная схема. Давать рекомендации по системе фильтрации, не зная качества воды, не допустимо. Также следует относиться и к системе нагрева воды. В зависимости от условий, бойлер может быть электрическим или газовым. Использование водонагревателя на жидком или твёрдом топливе не экономично и сопряжено с определёнными трудностями. Особенно в летнее время.

#2: Подготовка основания для «пирога»

Если пол представляет собой ровную бетонную плиту, то специальная подготовка основания не нужна. В этом случае толщина «пирога» будет минимальной – около 80 мм. Сложнее всего произвести укладку по грунту, которая требует тщательного выравнивания и максимального утепления.

Толщина теплоизоляции зависит от климатических условий региона и расположения системы. Если она находится на втором этаже или над подвалом, слой утеплителя может быть минимальным – до 30 мм. Главная функция теплоизоляционной защиты – минимизация теплопотерь путем направления тепла вверх.

Всегда ли нужна черновая стяжка? Если слои грунта, щебня и песка утрамбованы достаточно плотно, а в качестве утеплителя используется пенополистирол, необходимость в ней отпадает.

Как согнуть металлопластиковые трубы

Невозможно выполнить монтаж водопроводной системы без поворотов и изгибов. Поэтому нужно приобрести специальный инструмент и освоить технику сгибания металлопластиковых труб.

Методы формирования изгиба:

-ручной способ – самый проверенный и доступный, инструменты не потребуются, только пара крепких рук. Очень трудно контролировать силу нажима, невозможно согнуть короткие отрезки труб. Кроме этого, невозможно выполнить задачу без нарушения целостности материала;

-использование специального приспособления-пружины. Подходит для металлопластиковых труб средней жесткости. Чтобы добиться точного сгиба, необходимо правильно выбрать диаметр пружины. Специальную пружину нужно вставить в трубу, аккуратно согнуть трубу под нужным углом;

-использование жесткой проволоки – процесс не быстрый, но эффективный. Проволоку нужно нарезать на небольшие отрезки, заполнить пустоты в трубе в том месте, где планируется сгиб, согнуть трубу. Ненужную проволоку нужно извлечь из трубы, обязательно проверив, чтобы внутри не остались отрезки использованной проволоки;

-песок выручит в том случае, если под рукой не оказалось специального инструмента и других подходящих приспособлений. Процесс трудоемкий, но если выхода нет, можно попробовать. Мелкий, обязательно просеянный предварительно песок засыпается в трубу, концы закрываются заглушками, чтобы песок не высыпался, трубу зажимают в тиски и аккуратно место сгиба прогревается феном или паяльной лампой. Будьте осторожны, так как велик риск перегреть трубу. Поэтому необходимо время от времени проверять, насколько накалился песок (к месту нагрева нужно поднести кусочек бумаги, если она обуглилась, это сигнал, что песок хорошо раскалился).

Монтаж

Составление схемы трубопровода с нанесением всех контрольных точек, фитингов и запорной арматуры. Для упрощения монтажных работ трассу трубопроводов также можно нанести на стены в реальных размерах.

Необходимо определиться со способом соединения труб.

Обжимной способ

После нарезки на откалиброванные трубы надеть гайку и кольцо, вставить в фитинг до упора. Затем разводным ключом плотно держать фитинг, а другим до упора затянуть на трубе гайку.

Для лучшего вхождения нельзя использовать смазки и нефтепродукты, т.к. они не обеспечат герметичность соединения.

Преимущества:

• полностью разборное соединение;
• простота монтажа;
• отсутствие течей в сетях холодного водоснабжения при длительном сроке эксплуатации;
• длительный срок эксплуатации;
• возможность быстрой замены отдельный участков трубопровода.

Опрессовка

Трубы нарезаются необходимой длины труборезом. Затем калибруются, на краях срезаются фаски.

Далее край трубы необходимо ввести до упора в пресс-фитинг (для контроля длины есть специальное отверстие). Труба, надетая на фитинг вставляется в пресс (электрический и ручной) и зажимается до образования герметичного соединения.

Процесс опрессовки занимает не более 60 секунд. Пластиковые фиксаторы могут быть сняты (для придания завершенного вида конструкциям).

Преимущества:

• отсутствие необходимости обслуживания;
• при правильном монтаже отсутствие течей на всем сроке эксплуатации системы;
• возможность зашивания в стены и под гипсокартон;
• низкая стоимость монтажных работ.

После монтажа системы необходимо проверить ее работоспособность –заполнить систему водой. При отсутствии течей монтаж можно считать выполненным успешно.

При возникновении трещин в фитинге, необходимо его заменить. Для того чтобы затянуть ослабленное соединение фитинга необходимо 2 разводных ключа, одним из которых удерживается фитинг, а другим до упора подтягивается гайка.

https://youtube.com/watch?v=87bgrDx4H1U%3F
