Классификация соединителей
Часто наши подписчики задают вопрос: как выбрать колпачок? На самом деле здесь стоит быть осторожными, но сложного ничего в этом нет.
Сразу стоит выделить, что все соединители СИЗ разделяются на два вида:
- Отечественные.
- Европейские.
Их маркировка одинаковая, единственное отличие – это качество исполнения.
Маркировка колпачков СИЗ выглядит следующим образом:
Если говорить за такой параметр как цвет, то особого смысла на него обращать внимание нет. На цвет ориентируются только профессиональные электрики, которые одним взглядом могут определить сечение проводов
И помните о том, что некоторые производители не соблюдают цветовую маркировку.
Отличие от коллективных
В зависимости от условий возникновения нештатной ситуации, аварии на производстве или проведении опасных работ с электричеством различают два основных вида защиты при работе в электроустановках – это индивидуальные и коллективные средства.
Индивидуальные средства защиты направлены на обеспечение безопасности отдельного работника при воздействии опасного высокого напряжения и электрического тока.
Коллективные меры направлены на защиту группы сотрудников при осуществлении коллективной работы в опасных условиях поражения электрическим током.
Коллективные средства предназначены для нивелирования воздействия опасного тока по площадям при работе с крупными электроустановками группой сотрудников.
К таким инструментам и предметам относятся ограждения, переносные ограждения, предметы зануления, информационные средства, предупреждающие об опасности и проводимых работах.
Такие коллективные средства служат для безопасности не только самих рабочих, осуществляющих работы с электроустановками, но и иного персонала, предупреждая об опасности.
Индивидуальные средства защиты позволяют и обеспечивают надежную защиту при работах с высоким напряжением и опасными токами. Такие средства служат для защиты отдельного работника от негативного воздействия поражающих свойств электричества.
Учитывая специфику работы организации и установленное оборудование, а вместе с ним и опасность воздействия такие средства различаются в зависимости от напряжения, которое могут выдержать.
Также такие предметы могут, как нести именно защитные функции, так и осуществлять контроль и мониторинг напряжения.
Невыполнение данных предписаний ведет к получению вреда здоровью, несчастному случаю, травмам или смерти, а также выходу оборудования из строя.
При этом в отношении организации и должностных лиц будет осуществлена проверка нарушений и недочетов и, соответственно, привлечение к ответственности вплоть до уголовной.
Наличие таких средств обязательно на предприятиях, осуществляющих трудовую деятельность на промышленном оборудовании, при проведении профилактических или ремонтных работах с электросетями, а также в случаях возникновения нештатных или чрезвычайных ситуаций.

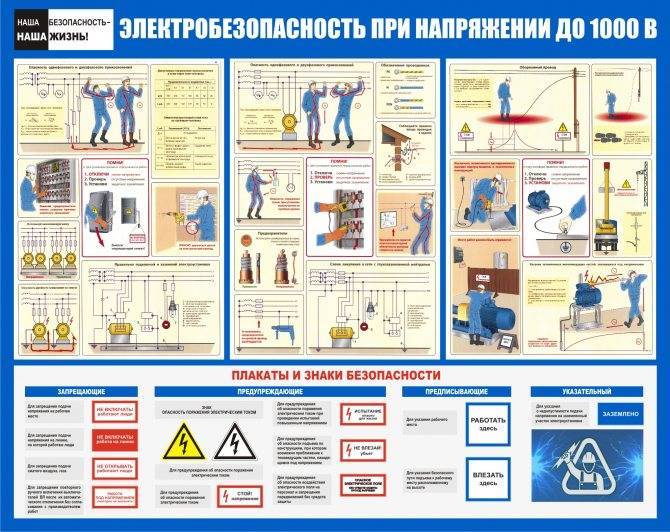

Перечень СИЗ от поражения электрическим током
К индивидуальным предметам, которые защищают работника во время осуществления электрических работ в электроустановках, относятся:
- Резиновые изделия по защите. Так как резина не является проводником электричества именно предметы и инструменты, покрытые данным материалом, считаются самыми безопасными. Перчатки, боты или галоши могут обеспечить высокий уровень защиты при работах с установками напряжением как до 1000 вольт, так и более (в зависимости от толщины материала и соответствии стандартам ГОСТ).
- Штанги для изоляции напряжения используются именно при ремонте и профилактике оборудования для устранения утечек напряжения.
- Клещи и защитные щитки используются при осуществлении ремонтных работ. Данные клещи способны выдерживать в зависимости от вида напряжение как до, так и более 1000 вольт. При помощи данного инструмента осуществляется ремонт электрических элементов, которые могут или находятся под напряжением.
- Диэлектрические перчатки – являются первичным средством защиты от поражения током, так как чаще всего именно через руки происходит негативное воздействие и нанесение вреда здоровью. Такие перчатки также различаются по классам в зависимости от степени удержания напряжения.
- Указатели напряжения – выступают предметами мониторинга и измерения поражающих свойств тока на конкретном участке электроприбора. Такие средства должны быть в комплекте работника в обязательном порядке для осуществления качественного ремонта.
Список СИЗ для работы электрика и электромонтера
Во время осуществления профилактики или ремонтных работ в электроустановках электрик или электромонтер может быть защищен посредством использования различных средств индивидуальной защиты:
- щитки и очки используются для защиты от воздействия искры и иных негативных эффектов электрического тока;
- диэлектрические перчатки;
- резиновые галоши, боты, коврики, ограждения;
- защитные очки и щитки от искр и возгорания;
- противогазы при опасности задымления;
- указатели напряжения и иное оборудование для мониторинга.
Только комплексное применение данных предметов в совокупности позволит обеспечить приемлемый уровень защиты сотрудника.
Нормы комплектования средствами защиты.
Персонал, обслуживающий электроустановки, должен быть обеспечен всеми необходимыми средствами защиты, обучен правилам применения и обязан пользоваться ими для обеспечения безопасности работы. Средства защиты должны находиться в качестве инвентарных в помещениях электроустановок (распределительных устройствах, цехах электростанций, на трансформаторных подстанциях, в распределительных пунктах электросетей и т.п.) или входить в инвентарное имущество оперативно-выездных бригад, бригад эксплуатационного обслуживания передвижных высоковольтных лабораторий и т.п., а также выдаваться для индивидуального пользования.
Инвентарные средства защиты распределяются между объектами и оперативно-выездными бригадами в соответствии с системой организации эксплуатации, местными условиями и нормами комплектования. Например, в главном помещении тяговой подстанции — на пульте управления, где находится оперативный дежурный, откуда он направляется на производство оперативных переключений, должен находиться следующий комплект защитных средств (табл. 3).
Порядок хранения. Средства защиты подвержены разрушительным воздействиям внешней среды: солнечных лучей, химических веществ, механическим воздействиям и т.п. Правилами установлен порядок содержания средств защиты, обеспечивающий их исправность и пригодность к употреблению. Условиями, обеспечивающими соблюдение такого порядка, прежде всего является защита от увлажнения, загрязнения, пересыхания и механических повреждений, для чего их необходимо хранить в закрытых помещениях. Таблица 3
Комплект защитных средств на пульте управления тяговой подстанции
| Наименование средства защиты | Количество |
1 | 2 |
Указатель напряжения | 1 шт. на каждый класс напряжения выше 1000 В и 2 шт. на напряжение до 1000 В |
Изолирующие клещи на напряжение выше 1000 В (при отсутствии универсальной штанги) | По 1 шт. на каждый класс напряжения (при наличии предохранителей на эти напряжения) |
Изолирующие клещи на напряжение до 1000 В | 1 шт. |
Электроизмерительные клещи | По местным условиям |
Диэлектрические перчатки | 2 пары |
Диэлектрические галоши | 2 пары |
1 | 2 |
Изолированный инструмент | 1 комплект |
Переносные заземления | По местным условиям |
Диэлектрические ковры и изолирующие накладки | По местным условиям |
Плакаты и знаки безопасности (переносные) | То же |
Защитные каски | 1 шт. на каждого работающего |
Респираторы | 2 шт. |
Защитные очки | 2 пары |
Находящиеся в эксплуатации средства защиты из резины следует хранить в сухом помещении при температуре 0 — 30 °С в специальных шкафах, на стеллажах, полках, в ящиках и т.п. отдельно от инструментов. Они должны быть защищены от воздействия масел, бензина, кислот, щелочей и других разрушающих резину веществ, а также от прямого воздействия солнечных лучей и теплоизлучений нагревательных приборов (не ближе одного метра от них). Изолирующие штанги и клещи хранят в условиях, исключающих их прогиб и соприкосновение со стенами, т.е. в подвешенном состоянии.
Специальные места для хранения переносных заземлений нумеруются так же, как и сами п.з. Средства защиты размещают в специально отведенных местах, как правило, у входа в помещение, а также на щитах управления. В местах хранения должны иметься перечни средств защиты. Места хранения должны быть оборудованы крючками или кронштейнами для штанг, изолирующих клещей, п.з., плакатов и знаков безопасности, а также шкафами, стеллажами и т.п. для диэлектрических перчаток, бот, галош, ковров и подставок, рукавиц, предохранительных поясов и канатов, защитных очков и масок, противогазов, указателей напряжения и т.п.
Отдельно от других инструментов в ящиках, сумках или чехлах хранят средства защиты, предназначенные для работы оперативно-выездных бригад и бригад эксплуатационного обслуживания. Те средства защиты, которые позволяют работать под напряжением, следует держать в сухих, проветриваемых помещениях.
Требования к диэлектрическим коврам
Согласно установленному государственному стандарту, диэлектрические коврики должны отвечать ряду требований
Если изделие в какой-то степени не соответствует ГОСТу, то его использование может привести к нежелательным последствиям, поэтому перед приобретением диэлектрических ковров следует обращать внимание на его соответствие стандарту
Ковры должны изготавливаться из резины, электрическая прочность которой не должна быть менее 10кВ/мм. Прочность резины также должна выдерживать изгибы изделия на 180 градусов в двух взаимно перпендикулярных направлениях, при этом не оставляя трещин и заломов. Физико-механические свойства используемой при изготовлении диэлектрических ковриков резины четко прописаны в соответствующем ГОСТе.
Все коврики должны быть одноцветными и иметь рифленую поверхность (глубина рифов 1-3 мм) с целью предотвращения скольжения.
На лицевой стороне диэлектрического ковра не должно быть никаких посторонних включений, отверстий или трещин. Стандартом допускается наличие небольших (не более 1 мм глубиной или высотой, и не более 4 мм в диаметре) раковин или пузырей, но не больше, чем 6 штук на 1 метр длины изделия. Также, на лицевой стороне коврика допустимо наличие незначительных изъянов рельефного рисунка, его недопрессовки или разнотона.
С обратной стороны коврика наличие допустимых размеров раковин (максимум 1,5 мм в глубину, 35 мм в длину и 20 мм в ширину) или пузырей (максимум 1 мм в высоту и 5 мм в диаметре) также не должно превышать количества 6 штук на 1 метр длины ковра.
Также стандартом допускается наличие на обеих сторонах следов антиадгезива.
Испытательное напряжение, которое должны выдерживать диэлектрические коврики — 20 кВ переменного тока частотой 50 Гц. Максимально допустимое значение тока утечки ковриков — 160 мА/кв.м.

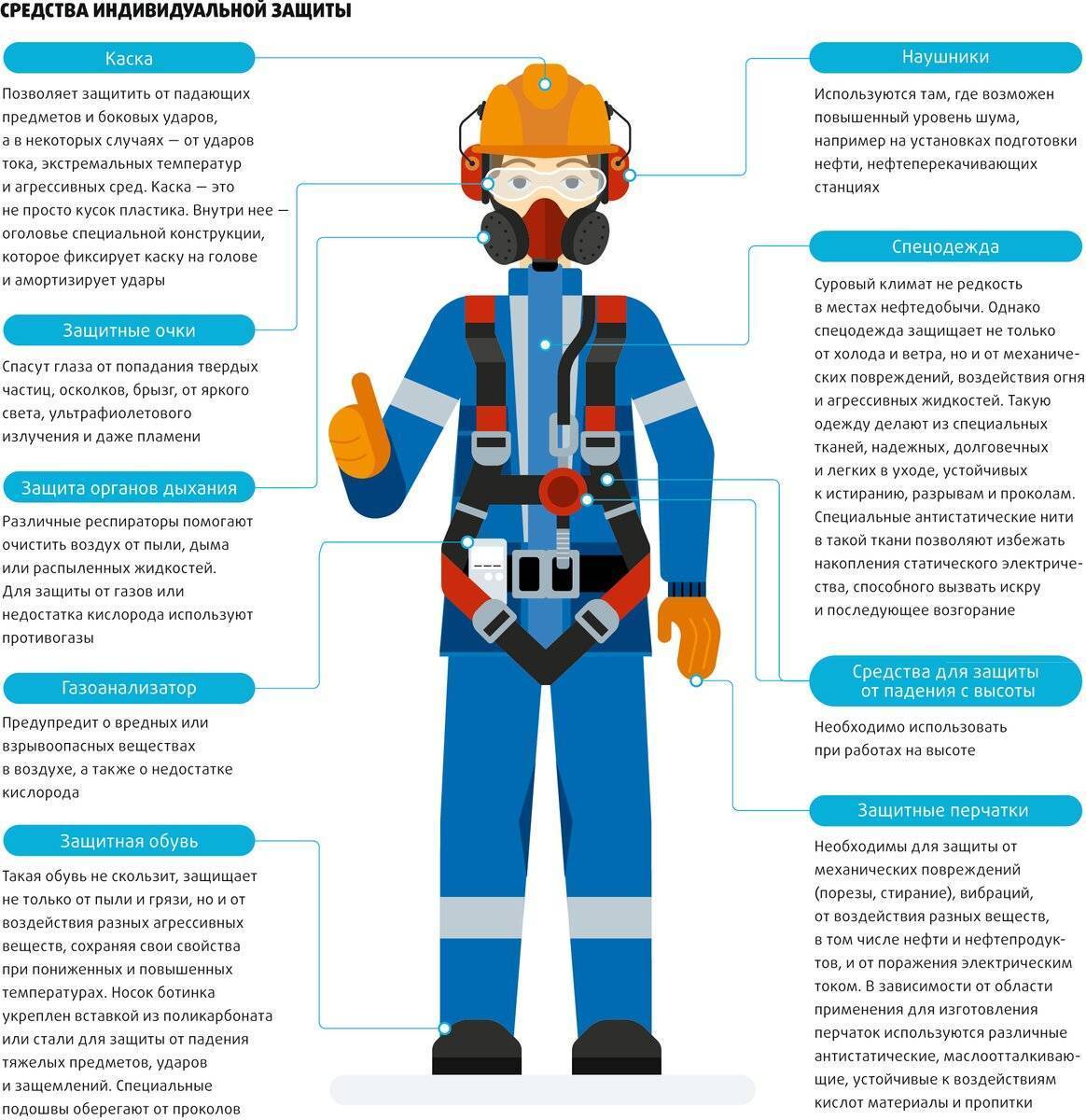

Средства индивидуальной защиты
К категории СИЗ относятся:
- защитные каски, очки и щитки;
- рукавицы (перчатки), специальная защитная одежда, противогазы и респираторы;
- монтажные пояса и страховочные канаты.
Первые в перечне изделия используются для защиты головы от механических ударов, а также от токового воздействия при случайном соприкосновении с оголенными проводами. Очки и щитки нужны для того, чтобы уберечь лицо и глаза от слепящего света электрической дуги, частиц грязи и пыли, УФ и ИК излучения.
Используемые при работе перчатки обеспечивают защищенность рук от непредвиденных травм, ожогов и порезов. Монтажные пояса гарантируют защиту персонала от случайного падения с высоты при проведении высотных работ. Страховочный канат предназначен для закрепления карабином предохранительного пояса с целью защиты работающих при падении с высоты при выполнении трудовых операций на высоте.
Комплекты, используемые при сварке, необходимы для защиты тела от опасного действия электрической дуги. В них входит каска с защитным лицевым экраном, термостойкий подшлемник и перчатки из плотной ткани.
Правила применения
Существует два метода скрутки с помощью колпачков СИЗ: без предварительного скручивания жил и с ним. Если необходимо соединить два проводника, то их можно удобно вставить в пружину, прикладывая определенное усилие, и с помощью вращательных движений (по часовой стрелке) осуществляется скрутка. В случае, если проводников три и больше, то здесь требуется сначала скрутить их между собой с помощью пассатижей. После этого откусить неравномерные концы и с помощью силы и вращающих движений установить их в СИЗ, как показано на фото:
Важно помнить, что для полного контактного соприкосновения накручивание следует делать по часовой стрелке, не наоборот. И не стоит забывать про применение силы, чтобы витки пружины легко раздвинулись, а затем хорошо сдавили провод. Корпус из пластика изолирует место, где было сделано соединение и тем самым механически защищает жилы
Убирать изоляцию с проводника следует с тем учетом, чтобы оголенная часть не выходила за пределы колпачка, но при этом максимально заходила под пружину. Если все сделано правильно, то дополнительная изоляция не нужна
Корпус из пластика изолирует место, где было сделано соединение и тем самым механически защищает жилы. Убирать изоляцию с проводника следует с тем учетом, чтобы оголенная часть не выходила за пределы колпачка, но при этом максимально заходила под пружину. Если все сделано правильно, то дополнительная изоляция не нужна.
При наворачивании СИЗ на скрутку, пружина раздвигается и сжимает провод. Такое соединение будет проходить правильно в том случае, если выбран правильный колпачок, соответствующий своему номиналу. Если неправильно подобрать приспособление или неумело его установить, то это может привести к плохим последствиям
Поэтому крайне важно подобрать правильную категорию
Конструкция колпачков
В конструкцию приспособления входят такие составляющие: колпачок и стальная пружина. Колпачок СИЗ изготавливается из пластика, который обладает электроизоляционными свойствами. Такой пластик является негорючим и устойчивым к высоким температурам, а также способен выдержать напряжение в 600 Вольт. Эти показатели, как правило, прописываются на упаковке.
Что касается пружины, то она изготавливается из стали в виде конуса и с помощью витков сильнее сжимает провод. Стальная пружина дополнительно обрабатывается электрохимическим защитным слоем. Размеры пружины должны быть равны площади наименьшей части корпуса, где провод будет максимально контактировать с другим проводником
Поэтому крайне важно подобрать точные размеры, чтобы соединение было максимально правильным и надежным
Нормы СИЗ для электриков
Периодичность проверки огнетушителей и сроки технического обслуживания
Согласно нормам и ГОСТ, СИЗ электромонтера по ремонту и обслуживанию электрооборудования должны полностью или частично быть изготовлены из материалов, не проводящих электричество.
Перечень СИЗ для электрика по нормам промышленной безопасности:
- защитные очки;
- специальный костюм;
- респираторы;
- противогаз;
- диалектические перчатки или рукавицы;
- галоши.
Любая защитная экипировка должна соответствовать установленным требованиям ТР ТС019/2011. Там указаны не только требования к СИЗ от поражения электрическим током, но и комплектность, а также количество (и сроки) выдачи на одного работника и периодичность проверки СИЗ.
Правильное выполнение скрутки
Накрутить колпачки СИЗ на предварительно подготовленные концы жил легко. Не нужен специальный инструмент или приспособления. Два способа:
- Без предварительного скручивания.
- зачищенные жилы складываются и выравниваются по обрезу изоляции;
- одновременно или поочередной обрезкой концов жил выравнивается их длина. Она должна быть равной глубине отверстия корпуса (10-12 мм);
- одной рукой удерживая провода, другой рукой накручивают колпачок по часовой стрелке до срабатывания пружинки;
- завершается скрутка подкручиванием корпуса до упора руками или при помощи инструмента.
Фиксация предварительно скрученных проводников:
зачищенные и выравненные жилы туго скручиваются и укорачиваются на нужную длину обрезкой, направление скручивания должно совпадать с направлением вращения зажима;
накручивается корпус.
Выбор способа зависит от сечения проводников. Тонкие провода лучше предварительно скручивать. Есть мнение, что зачистку жил при предварительном скручивании лучше выполнить немного длиннее, чем этого требует СИЗ. Увеличение числа витков повысит плотность контакта за счет увеличения площади соприкосновения жил. Оголенный участок изолируют изолентой или термоусадочной трубкой.
Закручивание СИЗ должно быть аккуратным, но максимально сильным. Он должен прочно удерживаться на скрутке. Его невозможно сорвать руками при тянущем усилии вдоль оси проводов. Использовать колпачки СИЗ для соединения удобно, но нужно знать и выполнять некоторые правила:
- Применять соответствующие сечению соединяемых проводов зажимы. Слишком маленький диаметр отверстия не позволит завести в него весь пучок жил. Слишком большой не создаст плотного контакта, не зафиксирует провода в зажиме. Скрутка будет греться, если вообще обеспечит контакт;
- Обеспечить плотное скручивание проводов. Нельзя допустить, что бы ток нагрузки протекал через металл пружины, нагревая ее. Потеря пружинистости превратит СИЗ в простую скрутку;
- Запрещается применение СИЗ для соединения медного и алюминиевого провода. Это делается другим способом.
Нельзя зачищать изоляцию пассатижами или кусачками. Если нет специального инструмента, изоляцию аккуратно удалить ножом, не допуская повреждения поверхности жилы.
Плюсы и минусы способа
Колпачки СИЗ дают много преимуществ электромонтеру:
- Не требуется использование дополнительного оборудования или инструмента. Простота и экономичность монтажа, нет потребности в отдельном изолировании;
- Корпус, изготовленный из негорючей теплостойкой пластмассы, одновременно обеспечивает три вида защиты контакта:
- Механическую;
- Электроизолирующую:
- Противопожарную.
По сравнению с другими способами соединения предоставляется возможность:
Разъемного стыка;
Повторного неоднократного использования соединителя.
Легализация скруток старой проводки до или после проверки пожарным инспектором. Вскрываются коробки, удаляется старая изолента, на скрутку накручивается новый СИЗ. Если направление скрутки не совпадает с направлением вращения колпачка, ее придется переделать.
Имеются и недостатки:
- Главный – невозможность соединения многожильного мягкого провода;
- Требует тщательного подбора типоразмера;
- Не герметичный стык. Недопустимо выполнять для уличной проводки. Обматывание места стыка вместе с колпачком изолентой, в какой-то мере препятствует скоплению влаги внутри корпуса;
- Относительно большие габариты. Колпачки СИЗ занимают много места внутри распределительной коробки.
Сфера применения
Колпачки СИЗ используются для создания соединений при монтаже электрических сетей внутри общественных и жилых зданий и сооружений. Применение в производственных, сырых или с химически активной средой, возможно при размещении скруток в защищенных распределительных коробках.
Колпачки СИЗ для скрутки проводов
Колпачки СИЗ
– это соединительные изолирующие зажимы, которые сделаны из не подверженному горению пластиката. Внутри таких колпачков располагается коническая пружинка из металла.
Когда их с небольшим усилием наворачивают на скрутку, пружина раздвигается и сжимает провода, а оболочка из пластика даёт надёжную электро изоляцию, а также механическую и противопожарную защиту.
Колпачки СИЗ являются коническими деталями с металлическими втулками, внутри на которых имеется резьба. Вставив два провода в эту деталь и повернув её пару раз – провода будут надежно соединены. При необходимости это соединение можно без малейших проблем разобрать.
Соединительные колпачки производятся разных размеров для проводов от 0.5 до 1.6 миллиметров в диаметре.
Как правило, цвет колпачка соответствует определённому диаметру и размеру соединяемых проводов для которых он предназначен. Благодаря использованию соединительных колпачков достигается надёжное соединение проводов без применения дополнительных инструментов.
Колпачки СИЗ
характеризуются поперечным сечением суммарно скручиваемых проводов. Это сечение выражается номером СИЗа от 1 до 5. Эта цифра характеризует сечение и количество скручиваемых жил.
| Марка | Количество и сечение жил, мм² | Цвет |
| СИЗ-1 | 2×1,5 | серый |
| СИЗ-2 | 3×1,5 | синий |
| СИЗ-3 | 2×2,5 | оранжевый |
| СИЗ-4 | 4×2,5 | желтый |
| СИЗ-5 | 8×2,5 | красный |
Соответственно чем больше номер колпачка СИЗа тем для большего сечения и количества проводов он предназначен.
Все соединения проводов, собранные на самозажимных клеммах или изолирующими колпачками, обладают высокой эффективностью, набирают популярность.
Экспресс-клеммы позволяют быстро создавать надежное соединение, но имеют более сложную конструкцию, несколько дороже. Их чаще используют для подключения проводников к новым приборам измерения, автоматики и защит, работающих на микропроцессорных схемах.
Для повседневного частого пользования лучше подходят с простым устройством. Соединение проводников достигается за счет вкручивания их металлических окончаний в прочную пружину, выполненную в форме конусообразной спирали.
Изолировать место соединения не требуется, спираль размещена в изолированном колпачке. Материал его корпуса не поддерживает горение, устойчив к агрессивным средам, обеспечивает хорошие электроизоляционные свойства.
Как выбрать правильный колпачок — размер и виды
Отечественные производители, а также китайские, обеспечивают наш рынок обычными гладкими СИЗ и с крылышками.
Ниже представлена подробная характеристика «родной» продукции.
… и усиленная, с ушками (крылышками). Этот вариант удобнее, но все зависит от имеющегося места в распределительной коробке.
На каждом изображении есть пять маркировок колпачков. Выполненные для удобства в разном цвете изделия имеют разный размер, сечения скрутки также отличаются. Их классификация осуществляется по общей площади поперечного сечения жил. Эта площадь указана в номере соединителя (от 1 до 5). Приобретая СИЗ, в первую очередь рекомендуется изучить его суммарное сечение. Дело в том, что стандарты отечественных и европейских номиналов могут не совпадать.
Качество колпачков можно проверить вручную. Следует сжать изделие пальцами. Плохой товар изготовлен из некондиционного материала, способного лопнуть во время монтажа. Он более грубый, придавить его сложнее. А хороший, с усилием, но все же сжимается лучше.
Зарубежный рынок отличается широким ассортиментом данных приспособлений, которые можно разделить на 8 видов:
- Классические и с крылышками (вышеуказанные).
В соответствии с полученной суммой сечений нужно подбирать колпачок.
Скрутку рекомендуется осуществлять такими способами:
Совместить жилы (не скручивая), ввести их в колпачок, вдавить, а затем провернуть СИЗ в направлении часовой стрелки. Когда пружина внутри прихватит контакты — начать скручивание.
Предварительно скрутить жилы, выровнять концы скрутки и (как в предыдущем способе) накрутить СИЗ в направлении часовой стрелки.
Тот или иной способ подбирается в зависимости от сечения имеющихся жил. Если сечение, например, 2,5 кв. мм, то сразу скрутить их колпачком трудно. К тому же может пострадать изделие.
Подготовка жил
Прежде чем выполнить соединение проводов с помощью СИЗ, надо зачистить жилы от изоляционного слоя. Для этого понадобится монтёрский нож, но нужно быть предельно осторожным и аккуратным, чтобы не повредить поверхность токопроводящей жилы. Старайтесь не располагать нож под углом 90 градусов к проводнику, в этом случае можно надрезать жилу и она впоследствии поломается. Направляйте лезвие ножа под углом к срезу и снимайте изоляционный слой.
Среди электриков очень популярно такое приспособление как стриппер. Этот инструмент выполняет множество функций, одна из которых снятие изоляции с проводников. У стриппера имеются калиброванные отверстия с режущей кромкой для каждого сечения жилы.
В проводах, которые подлежат соединению, надо снять слой изоляции на одинаковую длину
Очень важно, чтобы после того, как соединительный электрический узел будет уже изолированный при помощи колпачка, из-под корпуса не выступали оголённые жилы. Поэтому надо чётко замерять длину, на которую нужно зачищать провода
Для этого наденьте зажим на проводок и наметьте место среза, оно должно быть немножко меньше длины корпуса зажима
Есть производители, которые сразу указывают требуемую длину среза на самом изделии или в его паспорте (от 10 до 12 мм)
Для этого наденьте зажим на проводок и наметьте место среза, оно должно быть немножко меньше длины корпуса зажима. Есть производители, которые сразу указывают требуемую длину среза на самом изделии или в его паспорте (от 10 до 12 мм).
Существует два способа соединения проводов с помощью колпачков СИЗ: когда предварительно делается скрутка и без неё.
Рассмотрим сначала вариант со скруткой. Зачищенные жилы приложите плотно друг к другу. В том месте, где начинается изоляционный слой, сожмите провода левой рукой либо пассатижами. Правой рукой возьмитесь за кончики проводов и начинайте закручивать их по ходу часовой стрелки. Когда сечение проводов маленькое, у вас получится сделать прочную скрутку вручную. Если вы соединяете больше двух проводов либо у них большое сечение, то воспользуйтесь для скручивания ещё одними пассатижами (то есть одними держите провода, вторыми крутите их). Когда скрутка будет готова, откусите кончик таким образом, чтобы он был под острым углом.
Если скрутку не используете, просто приложите соединяемые проводники параллельно друг другу, так чтобы на конце они образовали острый угол. Почему кончик проводов должен быть не ровным, а немного под углом? Потому что пружина колпачка имеет конусообразную форму.
Теперь наденьте сверху проводов колпачок СИЗ и с небольшим усилием прокрутите его по ходу часовой стрелки до момента фиксации. Когда вы накручиваете колпачок и при этом прилагаете усилие, пружина раздвигается и плотно сжимает провода.
Может получиться так, что вы немного не рассчитали и зачистили изоляционный слой проводников длиннее, чем корпус колпачка, и теперь оголённые жилы выступают. Это поправимо, сделайте сверху дополнительную намотку. Для изоляции можете использовать скот-ленту, изоленту, тонкую полоску лакоткани.
Процесс соединения проводов с использованием СИЗ колпачков показан в этом видео:
Несколько полезных советов
- Если колпачки СИЗ подобраны правильно в соответствии с площадью скрутки, это гарантирует, что он не спадёт.
- Опытные электрики советуют, после того, как на соединительный электрический узел установлен колпачок, сразу же проверить его изоляцию. В цепь подаётся максимальная нагрузка минимум на 30 минут, после чего проверяется температура изолирующего элемента. Если колпачок не нагревается, значит, всё смонтировано правильно и нормально работает. В случае, когда обнаружен нагрев, надо разбираться и искать причины.
- Нельзя изолировать зажимами СИЗ контакт из медных и алюминиевых проводов. Для этой цели имеются другие приспособления – самозажимные клеммники, клеммные колодки, специальные переходники с металлическими пластинами.
- Когда будете накручивать колпачок СИЗ на скрутку, прикладывайте небольшое усилие. Немного поддавливайте для создания плотности контакта. Но и не переусердствуйте, чтобы не поломать обжимную пружину.
- Цветовое исполнение колпачков нигде не оговаривается и не классифицируется, поэтому разноцветные СИЗ применяют исключительно для удобства электрика в обслуживании мест соединения. Например, коричневым колпачком обозначают скрутку фазных жил, синим – нулевых, а зелёным или жёлтым проводников заземления.
- Не срезайте изолирующие оболочки с жил проводников на большую длину. Обязательно сопоставьте её с внутренней длиной колпачка.
О преимуществах и недостатках СИЗов от различных производителей подробно рассказано в этом видео:
Всё, что касается зажимов СИЗ, мы вам рассказали. Далее ваше дело – воспользоваться ими либо выбрать другие способы соединения проводников. Немало найдётся ситуаций, когда их применение удобно и выгодно. К тому же стоят такие зажимы недорого. Единственное что, хотелось бы посоветовать – выбирайте проверенного производителя. На рынке электротоваров существует много дешёвых вариантов китайского производства, у которых материал корпуса не обладает нужными свойствами, что может привести к возникновению пожара.
{SOURCE}
Нормы СИЗ для электриков
Согласно нормам и ГОСТ, СИЗ электромонтера по ремонту и обслуживанию электрооборудования должны полностью или частично быть изготовлены из материалов, не проводящих электричество.
Перечень СИЗ для электрика по нормам промышленной безопасности:
- защитные очки;
- специальный костюм;
- респираторы;
- противогаз;
- диалектические перчатки или рукавицы;
- галоши.
Любая защитная экипировка должна соответствовать установленным требованиям ТР ТС019/2011. Там указаны не только требования к СИЗ от поражения электрическим током, но и комплектность, а также количество (и сроки) выдачи на одного работника и периодичность проверки СИЗ.
Назначение и конструктивное исполнение
Соединительные изолирующие зажимы СИЗ, их по-другому называют колпачки, имеют пружинный тип. Основное предназначение этих элементов – соединить два проводника (или больше) и обеспечить этому контакту надёжную изоляцию. СИЗ имеют несколько типоразмеров, и для каждого существует свой диапазон суммарного сечения коммутируемых проводников. Производитель, как правило, указывает в паспорте либо на упаковке максимальные и минимальные величины этого сечения.
Этот тип соединителей можно использовать многократно.
Конструктивное исполнение очень простое, колпачок представляет собою корпус и металлическую сердцевину:
- Корпус выполняется из пластика, используют материалы, которые не поддерживают процесс горения, – полипропилен, поливинилхлорид, нейлон. Чтобы колпачки СИЗ было удобнее закручивать во время монтажа, их корпуса имеют выступы или специальные рёбра.
- В качестве сердцевины используется металлическая обжимная пружина, которая имеет конусообразную форму. Когда зажим накручивают на скрутку, пружина обжимает её, за счёт чего обеспечивается хороший контакт.
Используются такие колпачки для скрутки проводов во время монтажа электропроводки в жилых и общественных помещениях. Допускается их применение в промышленных сооружениях и зданиях, но если там химически активная, взрывоопасная или влажная среда, то обязательно электрический соединительный узел должен быть расположен в ответвительной коробке с соответствующей степенью защиты.
Об устройстве и назначении соединительных колпачков смотрите в этом видео:
Способы правильной скрутки
Перед скруткой необходимо суммировать сечения используемых жил. Допустим, нужно совместить 3 провода, у каждого из которых сечение — 1,5 кв. мм. В итоге общее сечение получается 4,5 кв. мм.
В соответствии с полученной суммой сечений нужно подбирать колпачок.
Скрутку рекомендуется осуществлять такими способами:
- Совместить жилы (не скручивая), ввести их в колпачок, вдавить, а затем провернуть СИЗ в направлении часовой стрелки. Когда пружина внутри прихватит контакты — начать скручивание.
- Предварительно скрутить жилы, выровнять концы скрутки и (как в предыдущем способе) накрутить СИЗ в направлении часовой стрелки.
Тот или иной способ подбирается в зависимости от сечения имеющихся жил. Если сечение, например, 2,5 кв. мм, то сразу скрутить их колпачком трудно. К тому же может пострадать изделие.
