Применения электричества для организации отопления
Применение электроэнергии один из способов создать отопление частного дома без газа с монтажом водяного контура. Конечно это дорогостоящий вид обогрева. В принципе возможны следующие электрические системы отопления для частного дома с использованием электроэнергии:
- использование электрокотла для водяного отопления;
- размещение в помещениях дома электрических конвекторов;
- использование инфракрасных обогревателей;
- создание теплых полов.
Электрический конвектор
Электрический конвектор – простейшее устройство для нагрева воздуха в жилом помещении. Устройство отопления методом установки электрических конвекторов подкупает простотой монтажа, безопасностью, наличием защиты от перегрева и экологичностью. Инфракрасные обогреватели не менее удобны для применения, а иногда выбирается комбинированный вариант использования электрических обогревателей.
Подобные устройства легко объединить в одну систему и обеспечить ее работу в автоматическом режиме. Если на электрические конвекторы для отопления частного дома цены вполне доступны, то постоянный рост тарифов на электроэнергию уменьшает спрос на эти удобные системы обогрева.
Инфракрасные теплые полы
Одним из наиболее востребованных вариантов для загородного дома являются инфракрасные теплые полы. Они выпускаются в виде пленки, толщина которой около 3 мм. Монтаж такого пола простой и доступный. Пленка укладывается под любое напольное покрытие. Нередко пленку устанавливают на стены и даже на потолок. На потолке «теплый пол» размещают чаще всего в двухэтажных коттеджах или в домах с мансардой. Большая площадь обогрева ускоряет обогрев всего помещения и экономит до 40% электроэнергии.
Электрический котел
Электрические котлы вполне достойная замена газовым котлам. С их помощью легко создать отопление дома альтернативное газовому отоплению. Только цена электричества существенно ограничивает спрос на эти удобные и безопасные приборы.
Каждые 100 м2 требуют мощности 10 кВт. Если нужно будет установить мощный котел, то придется согласовать его установку с Энергонадзором. Электропроводка в доме, как правило, не соответствует требованиям, поэтому делают дополнительную линию от входа до котла.
По принципу действия котлы использующие электроэнергию для нагрева теплоносителя делятся на:
- электрический котел с установленными ТЭНами;
- электродный электрический котел;
- индукционный электрический котел.
Все вышеперечисленные приборы имеют общие особенности, которые отличают их от газовых и твердотопливных котлов. Эти особенности, которые могут стать преимуществами при применении котлов для отопления загородных домов:
- высокий уровень безопасности;
- бесшумность;
- простая регулировка температуры жилья, возможность автоматизации;
- нет проблем с топливом, его транспортировкой и хранением;
- не вредят окружающей среде;
- легко устанавливаются;
- могут быть напольными, настенными, трехфазными и однофазными.
Электродный котел
Электродный котел — самый экономичный электрокотел для отопления частного дома, обладающий небольшими размерами. По сравнению с ТЭНовыми котлами, экономия достигает 40 %. Характеризуются отсутствием накипи и быстротой нагрева воды.
ТЭНовый котел
ТЭНовый котел нагревает воду в контуре посредством трубчатых нагревательных элементов. Его основная функция – генерировать тепло. Контур отопления практически ничем не отличается от схем, применяемых для газовых или твердотопливных котлов. При этом нужно правильное расположение батарей отопления в частном доме относительно окон. Если окон несколько, то радиаторы устанавливаются под каждым окном.
Существуют правила и нормы установки батарей отопления:
- между стеной и батареей расстояние не менее 2 см;
- между подоконником и радиатором 8 – 10 см;
- между полом и низом батареи 10 – 12 см;
- во всех случаях желательна установка теплового экрана.
Индукционный котел
Индукционный котел можно представить в виде электромагнитного индуктора, или трансформатора, который имеет первичную и вторичную обмотку. Вторичной обмоткой служит корпус, в котором наводятся так называемые вихревые токи Фуко. Поскольку корпус котла является короткозамкнутым витком, то в нем наводятся значительные токи нагревающие корпус котла, следовательно, и теплоноситель. Индукционные котлы более экономным, чем ТЭНовые котлы и вполне применимы как альтернативные виды отопления частного дома или дачи.
Однотрубная схема отопления
Как правило, эта схема разводки системы применяется в частных одноэтажных домах и отличается лёгким монтажом, малыми трудозатратами и невысокой стоимостью. Радиаторы подключаются к трубе отопления последовательно. Отвод отработанного теплоносителя не предусмотрен. Такая схема водяного отопления имеет немало недостатков при обогреве частного дома:
- потере тепловой энергии – каждый следующий отопительный прибор будет нагреваться меньше предыдущего;
- невозможности регулировать интенсивность нагрева в одном помещении без аналогичных последствий для остальных. Снижая температуру в одном из радиаторов, произойдёт неизбежное охлаждение всех последующих батарей отопления;
- необходимости дополнительно оборудовать отопительную систему насосом для поддержания в ней рабочего давления.
Имеются технологические приёмы, с помощью них можно частично избавиться от перечисленных проблем. Улучшить работу однотрубной схемы разводки можно с помощью специального оборудования: термостатических клапанов, радиаторных регуляторов, воздухоотводов, балансировочных вентилей. Их применение несколько повысит стоимость монтажа, но зато позволит понижать или понижать температуру в одном из радиаторов без нежелательных изменений температуры в остальных отопительных приборах.
Видео описание
Что такое отопление воздух-воздух или воздушное отопление?Минусы:
- необходимость в постоянном солнечном освещении;
- необходимость в сложных расчетах для правильной установки фотоэлементов;
- монтаж кровли под 30 градусным углом;
- желательно иметь в наличии запасной источник поступления тепла.
Печное отопление
Использование каминов и печей целесообразно лишь в качестве источника дополнительного или временного получения тепловой энергии при устройстве систем отопления в индивидуальном строительстве. В основном применяют для обогрева загородных дач. В частных домах большой площади, с постоянным проживанием людей, они не имеют никакой эффективности, поскольку не способны обеспечивать равномерность в подаче тепла по всем помещениям. Либо же придется дополнительно монтировать систему водяного отопления, а саму печь использовать как красивый дровяной котел

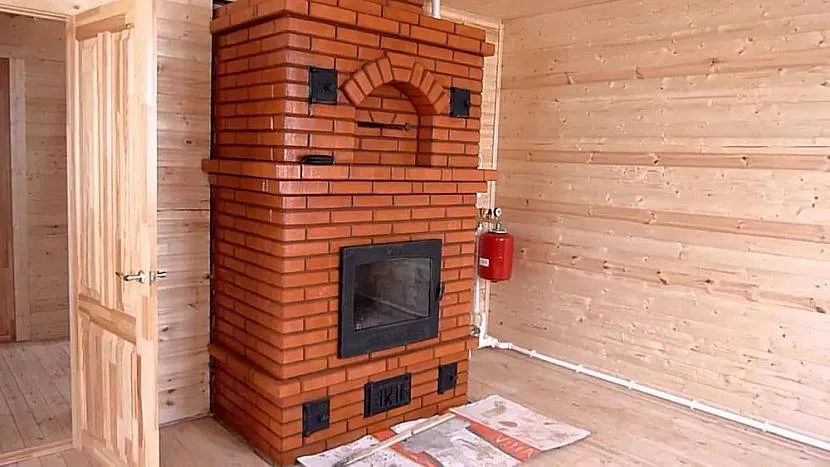

Печь больше подойдет для небольшого дома Источник chrome-effect.ru
Правила укладки пола и подключение к обогреву
Обустройство теплых полов в помещении от печи практически идентично с монтажом таких полов в квартире, только тепло, получается, от разных носителей. Рассмотрим, как монтируются теплые полы от печи:
- для того, чтобы произвести монтаж полов необходимо тщательно подготовить пол. Не допускается наличие мусора или сора. Если есть старое покрытие, то его полностью снимают и делают небольшой котлован, который должен быть приблизительно 70 см;
- фундамент такого котлована необходимо оборудовать гидроизоляционным слоем, можно использовать рубероид, который накладывается в два уровня;
- сверху насыпается песок, который тщательно уплотняется. Песочное основание должно составлять 50 см;
- сверху такого слоя укладывается рубероид и укладывается септик;
- после этого можно начинать черновую стяжку, которая должна быть не меньше 10 см. Как только стяжка будет готова, следует еще уложить один слой гидроизоляции;
- далее укладывается утеплитель и сетка из арматуры;
- следующим этапом будет монтаж трубопровода;
- заливается чистовая стяжка и сверху оформляется декоративным покрытием;
- последним этапом будет подключение труб к баку.
Как только основные работы с полом будут завершены, необходимо установить систему подачу воды, для этого потребуется металлический бак, где будет происходить нагрев воды и печь, за счет которой вода и будет греться.
Обязательно нужно выбрать для теплого пола специальный насос, который будет перегонять горячую воду по трубам, а остывшую возвращать обратно в бак для ее нагревания. Практически такой процесс является постоянным, пока топиться печь.
Как только топка прекращается, вода перестает циркулировать, а значит и полы начнут постепенно остывать. Поэтому для больших загородных домов, желательно предусмотреть дополнительный вид обогрева.
Такие теплые полы могут стать незаменимыми для бани или для маленьких помещений, где поддерживать комфортную температуру необходимо не постоянно, а периодически.
Подключение водяного пола, смесительный узел
При подключении водяного пола к котлу возникает проблема: разные температурные режимы. Если теплоноситель греет обычный котел, а не низкотемпературный, то на выходе у него температура 70 о С-85 о С. Иногда выше, иногда ниже зависит от ситуации и настроек котла, но, в любом случае, температуры для теплого пола неприемлемые. Даже с учетом тепловой инерции цементной стяжки подавать больше 50 о С нельзя: это будет грозить перегревом. Самый же оптимальный вариант на входе в трубы водяного пола 40-45 о С.
Как подключить водяной пол к котлу
Подключить теплый пол к котлу нужно таким образом, чтобы в контур подавался теплоноситель с пониженной температурой. В закрытой системе, которой является теплый пол, понизить температуру можно только подмешав к нагретому теплоносителю остывший из «обратки». Этим и занимается узел подмеса или смесительный узел.
Схематично схему подключения теплого водяного пола можно изобразить так
Если контуров теплого пола несколько, после узла подмеса устанавливают (или собирают) коллекторный узел. Это гребенка с несколькими входами и выходами (от 2 до 20), к которой подключаются контура теплого пола. В простейшем варианте это узел параллельного подключения петель теплого пола.
В более «продвинутых» моделях коллекторов на каждом входе установлены различные устройства. Часто на коллекторе стоят спускные клапана для удаления попавшего в систему воздуха. Воздушная пробка может блокировать движение теплоносителя по контуру, потому использование воздухоотводчиков желательно.
В коллекторных группах стоят на каждом контуре запорные краны. Они могут управляться вручную или при помощи сервомоторов. Сервомоторы получают команды от автоматики, но такие устройства уже называются коллекторными группами или устройствами. Они также могут содержать смесительную группу и циркуляционный насос, и тогда уже называются коллекторными станциями. Естественно, чем сложнее и функциональнее устройство, тем выше его стоимость.
Так выглядеть может схема подключения с двухходовым клапаном
При желании можно сэкономить. Собрать смесительный узел самостоятельно, установить в систему насос. Коллекторную группу тоже можно сделать самому, а можно купить готовый, но не очень дорогой коллектор.
Схема подключения водяного пола с 2-хходовым клапаном
Работа и пропускная способность двухходового клапана регулируется в зависимости от показаний выносного датчика. Через него подается теплоноситель с высокой температурой от котла. Через балансировочный клапан из обратного трубопровода поступает остывшая вода. В точке соединения два потока смешиваются. Теплоноситель с пониженной температурой прокачивается циркуляционным насосом, подается к коллектору. Температуру смешанного потока контролирует датчик, регулируя зазор (и подачу горячей воды) на двухходовом клапане.
Подробная схема обвязки котла теплого пола (с двухходовым клапаном)
Для предотвращения обратного хода на «обратке» нужно поставить два обратных клапана. Как уже говорилось раньше, эта схема хороша тем, что регулировка идет плавно (из-за малой пропускной способности клапана). К тому же в этой схеме подмес холодной воды постоянен. И потому исключена возможность полдачи только горячей воды от котла.
Схема водяного пола с 3-хходовым клапаном
Работой трехходового клапана может управлять сервомотор или выносной датчик температуры (зависит от выбранной вами комплектации). Разница тут в том, что потоки смешиваются внутри клапана, и точность поддержания температуры зависит от его работы. А это устройство имеет большую пропускную способность, так что незначительные измерения в положении клапанов приводят к достаточно резким перепадам температуры. Но при использовании погодозависимой автоматики и при больших контурах водяного пола такая система единственный вариант.
Два варианта смесительного узла или узла подмеса (нажмите чтобы увеличить размер)
Подключения водяного пола к низкотемпературному котлу
Если температуру теплоносителя на выходе котла можно поставить по своему усмотрению (в системах без радиаторов), то коллекторный узел подключается напрямую к котлу. Это самый простой вариант подключения водяного теплого пола, но, к сожалению, не всегда возможный.
Итоги
Сложность схемы подключения может быть разной и зависит от организации системы отопления в целом. В случае комплексной системы отопления «радиаторы+водяной теплый пол », необходим смесительный узел, который понизит температуру теплоносителя. Для подключения нескольких контуров теплого пола необходим коллектор.
Расчет отопительной системы дачи
Виды тепловых потерь в доме
Что выгоднее установить — дачное отопление электричеством, печное или водяное теплоснабжение? Определяющим фактором является общая площадь дома, а также степень теплоизоляции стен, оконных и дверных конструкций.
Сначала необходимо определить – из чего сделаны стены в доме. Каждый тип материала изготовления обладает определенным коэффициентом теплопроводности. Но для расчета тепловых потерь понадобится обратная величина – коэффициент сопротивления теплопередачи. Он рассчитывается по следующей формуле:
λ=d/R
Где λ – коэффициент сопротивления теплопередачи, d – толщина стен, R – теплопроводность материала.
Теплопроводность строительных материалов
При установке отопления дачного дома без газа можно не учитывать тепловые потери при вентиляции помещения. Данные о физических характеристиках материалов можно взять из графической таблицы.
Однако любое отопление дачного дома дровами должно компенсировать эти тепловые потери. Поэтому дополнительно необходимо рассчитать этот параметр в зависимости от выбранного режима работы теплоснабжения и температуры воздуха на улице в зимний период. Это можно сделать с помощью следующей формулы:
М=λ*К
Где М – оптимальная мощность отопления, К – запас мощности, равный от 1,1 до 1,2.
Только после выполнения этих расчетов можно приступать к выбору дачного отопления своими руками. Для зданий с большими тепловыми потерями специалисты рекомендуют организовывать водяное теплоснабжение. Если же теплоизоляция дачи на высоком уровне – можно установить более экономичный ИК пленочный обогрев. Каждый из этих видов отопления дачного дома нужно рассмотреть более детально.
Расчет мощности котла
Независимо от типа используемого топлива (твердое или жидкое, газ или электричество) принцип подключения всех систем отопления один. Различие есть лишь на этапе установки котла. При этом расчет его мощности производится по единой формуле:
где W – удельная мощность, необходимая для отопления 10 кв. м помещения;S – общая площадь дома.
Для российских регионов в расчет берутся следующие значения мощности:• для домов, расположенных в средней полосе России до 1,5 кВт;• для Сибири и Севера: на каждые 10 кв. м до 2 кВт;• для южных районов: до 0,9 кВт.
Так как на достаточный обогрев 10 кв. м жилого дома, расположенного в средней полосе России, требуется до 1,5 кВт мощности, то, к примеру, для отопления 100 кв. м понадобится котел мощностью 15 кВт:
(100 х 1,5)/10 = 15 кВт
Эту цифру увеличивают на 15-20% (запас мощности на возможные потери тепла, которое неизбежно теряется даже при идеальном утеплении здания). Таким образом, для обогрева дома 100 кв. м понадобится (15 + 2,3) = 17,3 кВт.
Что такое элементы коммутации цепи системы умный дом.?
Под понятием коммутации электрической цепи стоит понимать замыкание/размыкание ее, а также регулирование напряжения и других параметров электрического тока. Регуляторы напряжения (освещения), преобразователи/трансформаторы, блоки питания, автоматические выключатели и реле – все это элементы коммутации, без которых монтаж системы умный дом (как и любой электропроводной системы), выполнен не может быть. Они могут иметь встроенную защиту от перегрузки сети и короткого замыкания и срабатывают, размыкая цепь, таким образом, выполняя защитную функцию.
Простая схема системы умный дом с контроллером, элементами коммутации (управления) электрической цепи и элементарные потребители (в данном случае — лампы освещения)
Автоматические выключатели предназначены для предохранения электропроводки от перегрузки или замыкания. Они подбираются по мощности, на которую рассчитана контролируемая ими линия электропроводки. Для системы умный дом существуют как обыкновенные ручные, так и управляемые автоматические выключатели.
На изображении — простые однополюсные автоматические выключатели
Первые имеют в своей конструкции механизм, который при нагревании вследствие перегрузки размыкает цепь, а также могут быть выключены вручную. Контролируемые же автоматы имеют специальный интерфейсный выход на модуль управления, через который главный контроллер и хозяин может ими управлять дистанционно, не заглядывая в щитовую вообще.
Реле и релейные блоки – это элементы управления силовыми цепями при помощи подаваемого сигнала от контроллера. Сигнал может выглядеть в виде тока небольшой мощности, как правило 24 В (опять-таки, единого стандарта нет, есть разные системы и производители) или другого сигнал.
На изображении — электромагнитные реле для контроля одной и несколькими линиями силовой цепи
В отличие от автоматических выключателей, реле не имеют защиты и механизм замыкания/размыкания цепи выглядит противоположно: при подачи управляющего напряжения на электромагнитную часть, последняя приводит в действие якорь и механическим влиянием замыкает контакты силовой цепи питания (220 В). Самое элементарное реле управления одной силовой линией фазы имеет три входа и один выход: ноль и фаза управления электромагнитом (24 В которые), вход фазы силовой (220 В) от защитного автоматического выключателя и выход ее на потребитель.
Регуляторы напряжения (освещения) применяются в основном для контролирования подаваемой мощности и напряжения тока для осветительных приборов. В основе таких регуляторов лежит элемент цепи – реостат, прибор для регулирования освещения. Для обыкновенной цепи питания представляет собой механизм с ползунком, заключенный в коробку с габаритами выключателя и имеет также функцию вкл/выкл.
Диммер, управляемый вручную (справа) и дистанционно (слева)
Нового образца система управления умный дом группами освещения вмещает в себе прибор, именуемый диммером (подключают его к контроллеру также через специальный модуль управления). Этот прибор рассчитан на управление одной или несколькими группами питания освещения и управляется при помощи контроллера в автоматическом режиме или дистанционно хозяином, что есть удобно. Еще преимущество диммера – через него контроллер может контролировать яркость освещения, руководствуясь данными про уровень освещенности, полученными из датчиков света.
Блоки питания, трансформаторы, преобразователи – это сложной архитектуры приборы, которые предназначены для изменения параметров электрического тока при необходимости на том или ином участке цепи или на всей цепи.
Блок питания с 220 В на 12 В
Применяют их в связи с тем, что некоторые потребители рассчитаны на другие характеристики тока, нежели переменного 220 В/50 Гц, подаваемые в быту в СНГ и Европе. К примеру, взять то же освещение: есть специальные люминесцентные, неоновые и другие современные виды ламп высокодекоративного освещения, которые работают от 10/12/24 В постоянного тока. Для того чтобы добиться таких характеристик, на соответственный участок цепи монтируют блок питания 220-10В, 220-12В, 220-24В. Такие устройства могут работать в одном режиме, например 220-24В, или во всех трех, вышеперечисленных.
Котел – основа всего
Главной составляющей большинства всех отопительных систем является именно он. Во избежание многих ошибок к его выбору отнеситесь серьезно. Это тот случай, когда скупой платит дважды. Желая сэкономить и приобретя котел недостаточной мощности, вы обречете себя и домочадцев на зябкую жизнь. Придется расходовать дополнительные источники тепла, что приведет к излишним тратам.
Котлы различают по виду топлива, которое сгорая, нагревает теплоноситель, а также по мощности. Важна эффективность и безопасность работы котла. Простота его эксплуатации. Бесшумность работы.
Конструкция всех котлов, в общем-то, одна и та же. Состоит из камеры сгорания и теплообменника. В первую закладывается топливное сырье, вторая служит для нагрева антифриза или воды.
Придется сразу определить, нужен ли вам котел только для обогрева. Или с дополнительной функцией выработки горячей воды. Эту задачу решает двухконтурный котел.
Место установки котла должно быть просторным, светлым и сухим. Обычно для этих целей используют подвал или строят отдельное помещение – котельную.
Придется решить вопрос с утилизацией золы. Если применяются котлы жидкотопливного типа, для хранения солярки найдите большую емкость и безопасно ее расположите, вдали от источников открытого огня. На рынке теплооборудования можно найти современные модели, работающие на мазуте, легких сортах нефти и даже на отработанном машинном масле.
Для смены топлива достаточно подобрать нужную горелку. Самыми простыми в эксплуатации, не загрязняющими атмосферу вредными выбросами, бесшумными и безопасными являются электрические котлы. Недостаток – растущие с каждым годом тарифы на электричество. В этом смысле газовый котел гораздо экономичней.
Лучшие стальные радиаторы отопления для дома
К стальным же радиаторам для частного дома относят ряд устройств, которые считаются лучшими для дома.
Радиатор Kermi FKO 22 с боковым подключением
Радиаторы этого немецкого бренда изготавливаются из качественной низкоуглеродистой стали. Они отличаются высокой производительностью и широким ассортиментом готовых изделий с различными геометрическими размерами.
Модели классифицируются по межосевому расстоянию, которое может составляет 146, 346, 446, 546 и 846 мм. Батарея может достигать длины 3 метра. Все они рассчитаны на рабочее давление 10 бар и температуру теплоносителя до 110 оС.
Внутреннее устройство таких радиаторов предусматривает интенсивный нагрев передней панели поступающим потоком горячего теплоносителя. При этом задняя панель омывается обратным током. Все батареи поступают в продажу в комплекте с кронштейнами, пробками, заглушками и воздушным клапаном. Покупателю предоставляется возможность выбора цветового решения.
Характеристики радиаторов:
- высота от 300 до 900 мм;
- глубина 100 мм;
- ширина до 3000 мм;
- вес зависит от геометрических размеров конкретной модели.
Радиатор Kermi FTV 22 с нижним подключением
Данная модель панельных радиаторов конструктивно и технически отличается от FKO, только нижним подключением. В остальном это такие же отопительные приборы.
Радиатор Buderus Logatrend VK-Profil 22
Стальные радиаторы этого бренда изготавливаются методом роликовой сварки, что повышает надежность готового изделия. Они обладают аккуратным внешним видом и высокими теплотехническими свойствами. Приборы рассчитаны на 50 лет безаварийной службы.
Производитель выпускает радиаторы высотой 300, 400, 500, 600 и 900 мм. Длина их может быть от 400 до 3000 мм. Они приспособлены для нижнего подключения. Порошковое окрашивание в белый цвет обеспечивает надежную защиту радиатора от внешнего воздействия. Рабочее давление 8,7 бар. Температура циркулирующей жидкости до 120 оС.
Радиатор состоит из:
- двух нагревательных панелей;
- внутреннего оребрения;
- верхней решетки;
- боковых стенок.
В комплект поставки каждой модели входят термостат, воздухоотводчик, два патрубка с наружной резьбой 3/4” для подключения трубопроводов.
Радиатор Buderus Logatrend K-Profil 22
Стальные радиаторы этого ряда в отличие от серии VK рассчитаны на боковое подключение. В остальном их свойства и характеристики идентичны.
Радиатор ARBONIA 3037
Стальные трубчатые радиаторы этого бренда состоят из нескольких стандартных секций, сваренных между собой. Они эффективно нагревают помещение за счет излучения и конвективного переноса тепла. Изделия просты и надежны в эксплуатации. Срок службы достигает 25 лет.
Радиаторы ARBONIA 3037 имеют четное количество секций в интервале от 6 до 30. Межосевое расстояние составляет 300 мм. В зависимости от длины радиатора, которая может достигать 1374 мм, тепловая мощность моделей находится в интервале от 354 до 1770 Вт. Прибор рассчитан на длительную эксплуатацию при давлении 10 бар и температуре до 120 оС. Покупатель может заказать изделие понравившегося ему цвета.
Основное конструктивное преимущество этих радиаторов заключается в том, что каждая секция состоит из трех труб, что обеспечивает более высокую теплопередачу.
Отопительные радиаторы этой марки отличаются:
- стандартной формой, напоминающей чугунные радиаторы;
- надежной сварной конструкцией;
- боковым подключением;
- готовностью к монтажу с возможностью подключения крана Маевского и трубопроводов ½ и ¾”.
Радиатор ARBONIA 2057
Отопительные приборы данной марки во многом сходны с предыдущей моделью, но имеют конструктивные отличия.
Модельный ряд представлен радиаторами с количеством не разборных секций от 8 до 30 штук и соответственно мощностью от 336 Вт, до 1260 Вт.
Это тонкий радиатор с самой небольшой глубиной (65мм) и хорошей теплоотдачей. Радиатор состоит из сваренных в цельный узел отдельных секций, состоящих из двух труб и имеет малый размер по глубине, что позволит сэкономить пространство в помещении.
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей стране – водяное отопление. Разводка труб в доме или квартире – привычное явление.
Принцип работы водяного отопления заключается в следующем: нагретая от котла вода естественным образом (или принудительным) циркулирует по трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в местах соединения, на изгибе труб и т.д. образуется трение и местные сопротивления, многие системы оборудованы клапанами для обеспечения давления, сила которого равна потерям на сопротивление. Такая система водяного отопления называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды, ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на отопление помещения и нагрев воды в водопроводе). Такая система требует использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально разные схемы разводки труб в комнатах.
Разводка труб отопления
Однотрубная система отопления дома
Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них. При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е., установить насос, который создаст в системе дополнительное давление заставляя воду циркулировать быстрее.
Двухтрубная система отопления дома
Схема двухтрубной системы отопления представлена на фото. Синим цветом выделена труба отработки, которая отводит охлажденный теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом, появляется возможность регулировать температуру в каждой комнате отдельно.
Коллекторная (лучевая) разводка
Предполагает использование специального устройства – коллектора, которое собирает теплоноситель и распределяет по трубам к батареям. Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно скрыть, пожертвовав некоторым количеством объема помещения, что не всегда удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных перегибов. Оба конца трубы подключаются к центральному отоплению. Через один конец поступает горячая вода, через второй – отводится обратно в систему. При укладке труб стоит помнить о высоком риске повреждения труб. Во-первых, при укладке (изгиб). Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
