Разводка ГВС в квартире
Внутриквартирная разводка служит для доставки горячей воды ко всем точкам разбора. В квартирах, как правило, делается один или два ввода горячей воды от общих стояков.
Вентили на этих вводах служат границей раздела зон ответственности, после вентилей за эксплуатацию водопровода отвечает владелец квартиры.
Количество точек разбора индивидуально, не редкость два туалета, биде, душевые кабины, стиральные и посудомоечные машины. При проектировании внутренней разводки необходимо учитывать не только количество точек разбора, но и индивидуальные особенности бытовой техники.
На практике применяются два способа разводки:
- Последовательная или тройниковая схема: по периметру квартиры прокладывается основной трубопровод, к нему последовательно подключаются все потребители воды. Диаметр основной трубы должен превышать диаметры вспомогательных патрубков. Для подсоединения сантехники и бытовых приборов применяются тройники. Такой монтаж целесообразен в малогабаритных квартирах. При большом количестве потребителей водовод становиться слишком длинным и напора воды может не хватать.
- Коллекторная схема. Для квартир большей площади применима коллекторная схема. Главное отличие этого варианта — наличие коллекторной трубы, в нее поступает вода из общего стояка. К коллектору подсоединяются сантехника и бытовые приборы. Объем коллектора должен обеспечивать одновременную работу всех потребителей.
Преимущества коллекторной схемы:
- обеспечивается одинаковое входное давление воды для всех потребителей;
- возможность демонтажа отдельного потребителя без отключения всего водопровода.
Недостатки:
- дороговизна монтажа;
- размещение коллектора требует отдельного места.
При любой схеме квартирной разводки диаметры трубопроводов не должны превышать диаметр общего стояка, в противном случае нарушится водоснабжение других квартир.
Устройство системы
Для успешной и бесперебойной работоспособности системы рекомендуется провести правильное конструктивное расположение трубопровода. Чаще система обустраивается из заводских труб. Существуют определенные требования, предъявляемые к обустройству водоснабжения:
- прочность, чтобы выдержать внешние и внутренние нагрузки;
- герметичность;
- гладкая поверхность внутренних стенок, что снижает потерю напора на трение;
- долговечность.
Используемый расходный материал должен быстро и легко собираться на месте обустройства системы. Сеть водоснабжения должна удовлетворять требованиям повышенной экономичности. Напорные трубы подбирают с учетом сопротивления воды. Чтобы рассчитать рабочее давление, учитывается метраж всей сети, диаметр используемого трубопровода. Подсчеты можно проводить самостоятельно либо обратившись за помощью к специалистам.
С учетом требований, предъявляемых по отношению к монтажу расходного материала, трубы должны обладать нужной прочностью. Это позволит им выдерживать давление, оказываемые со стороны почвы, включая прогиб собственного веса. При этом учитываются возможные нагрузки, оказываемые со стороны транспорта
Герметичность труб и стыков – важное условие успешной и экономичной работоспособности сети. При несоблюдении герметичности наблюдаются лишние затраты жидкости, что способствует повышению стоимости эксплуатации сети водоснабжения
К утечке воды из системы может привести подмыв грунта и серьезная авария на трасе. Для обустройства рассматриваемой системы, чтобы обслужить любой объект, используют трубы, выбор которых зависит от следующих критериев:
- объем подаваемой жидкости;
- тип грунта;
- рабочее внутреннее давление.
Поэтому для систем водоснабжения могут использоваться разные типы труб, с учетом условий местности, где ведутся строительные работы. Для благоустройства наружного водопровода используют стальные, железобетонные и чугунные трубы. Можно проложить трубопровод из синтетических труб. Чтобы сделать правильной выбор, предварительно рекомендуется ознакомиться с эксплуатационными характеристиками всех типов труб.
Схемы сетей
Итак, начнем с вопроса, как вода поступает в наши дома, имеется в виду горячая. Она движется от котельной к дому, и перегоняется насосами, установленными, как котельного оборудования. Двигается нагретая вода по трубам, которые называются теплотрассами. Они могут быть проложены над или под землей. И их обязательно теплоизолируют, чтобы снизить тепловые потери самого теплоносителя.
Кольцевая схема подключения
Труба доводится до многоквартирных домов, откуда производится разветвление трассы на меньшие участки, которые подают теплоноситель на каждое здание. Труба меньшего диаметра заходит в подвал дома, где разбивается на участки, которые доставляют воду до каждого этажа, а уже на этаже до каждой квартиры. Понятно, что такое количество воды не может потребляться. То есть, вся закачиваемая вода в ГВС не может потребляться, особенно это касается ночного времени. Поэтому прокладывается еще одна трасса, которая называется обраткой. По ней вода перемещается от квартир в подвал, а оттуда в котельную по отдельно проложенному трубопроводу. Правда, необходимо отметить, что все трубы (и обратки, и подачи) прокладываются по одной трассе.
То есть, получается так, что сама горячая вода внутри дома двигается по кольцу. И она постоянна находится в движении. При этом циркуляция горячей воды в многоквартирном доме производится именно снизу вверх и обратно. Но чтобы температура самой жидкости была постоянной на всех этажах (с небольшим отклонением), необходимо создать условия, при которых ее скорость была оптимальной, и она не влияла на снижение самой температуры.
Необходимо отметить, что сегодня к многоквартирным домам могут подходить раздельно трассы для ГВС и для отопления. Или будет подводиться одна труба с определенной температурой (до +95С), которая в подвале дома разделится на отопление и горячее водоснабжение.
Схема разводки ГВС
Кстати, обратите внимание на фото выше. В подвале дома по этой схеме установлен теплообменник
То есть, вода из трассы в системе горячего водоснабжения не используется. Она всего лишь нагревает холодную воду, поступающую из водопроводной сети. А сама система ГВС дома является отдельной трассой, несвязанной с трассой от котельной.
Домовая сеть является циркуляционной. И подачу воды в квартиры производит установленный в нее насос. Это на сегодняшний день самая современная схема. Ее положительная особенность – возможность контролировать температурный режим жидкости. Кстати, существуют строгие нормы температуры горячей воды в многоквартирном доме. То есть, она не должна быть ниже +65С, но и не выше +75С. При этом разрешаются небольшие отклонения в ту или другую сторону, но не больше 3С. В ночное время отклонения могут быть и 5С.
Почему именно эта температура
Здесь две причины.
- Чем выше температура воды, тем быстрее в ней погибают болезнетворные бактерии.
- Но приходится учитывать и тот факт, что высокая температура в системе ГВС – это ожоги при соприкосновении с водой или металлическими частями труб или смесителей. К примеру, при температуре +65С ожог можно получить за 2 секунды.
Температура воды Кстати, надо отметить, что температура воды в системе отопления многоквартирного дома может быть разной, все зависит от различных факторов. Но она не должна превышать +95С для двухтрубных систем, а для однотрубных +105С.
То есть, получается так, что система водоснабжения многоквартирного дома, имеется в виду ГВС, это индивидуальный подход к оплате, зависящий от температуры самого теплоносителя. Правда, как показывает практика, об этом мало кто знает, поэтому споров обычно по данному вопросу никогда не возникает.
Тупиковые схемы
Существуют в системе ГВС и так называемые тупиковые схемы. То есть, вода поступает до потребителей, где она и остывает, если ею не пользоваться. Поэтому в таких системах очень большой перерасход теплоносителя. Такие разводки используются или в служебных помещениях, или в небольших по размерам домах – не более 4 этажей. Хотя все это уже в прошлом.
Оптимальным же вариантом является циркуляция. И самое простое – это ввод трубы в подвал, а оттуда по квартирам через стояк, который проходит по всем этажам. В каждом подъезде свой стояк. Доходя до верхнего этажа, стояк делает разворот и уже мимо всех квартир спускается в подвальное помещение, через которое выводится и подключается к обратному трубопроводу.
Тупиковая схема
Схемы разводки водопроводной системы по дому
Схема водопровода предусматривает два способа разводки труб:
- Последовательное.
- Параллельное.
Выбор того или иного варианта зависти от эксплуатационных особенностей внутридомовой сети – количества жильцов, точек водоразбора, интенсивности расходования воды и т.д.
Последовательное, тройниковое подключение
Последовательная схема водоснабжения в частном доме подразумевает разделение одной общей водоподающей ветки на несколько «рукавов» при помощи тройников.
Поэтому, такая схема также носит название тройниковой. Каждая ветка трубопровода отходит к своей точки потребления – кухне, ванной, туалету.
Среди плюсов такого варианта можно отметить более бюджетную стоимость из-за меньшего расхода труб. Недостатком же тройникового подключения является неодинаковый напор в каждом из рукавов трубопровода.
При большом числе ответвлений напор воды в них уменьшается. Последовательная схема рекомендуется к применению в домах с небольшим числом водоразборных точек.
Параллельное, коллекторное подключение
Отличительная особенность параллельной схемы водопровода – установленный коллектор. Это специальный узел водораспределения, от него выводятся отдельные ветки к каждой точке потребления.
Плюс коллекторного подключения заключается в возможности обеспечить равномерный напор в каждой точке водопотребления. Недостатком же параллельного подключения является повышенный, по сравнению с последовательным вариантом, расход материалов.
Канализация, её обслуживание
Система канализации — комплекс инженерных сооружений, которые обеспечивают сбор грязных стоков жизнедеятельности человека, погодных осадков, промышленных выбросов, их очищение, переработку, утилизацию.
Для выведения загрязнений из жилых домов за их пределы устанавливается внутренняя канализация. Внешняя канализация отвечает за последующую очистку, слив.
Схема функционирования внутренней системы канализации выглядит так: через санузел грязная вода попадает в трубопроводы. Проходя через гидрозатвор, устраняются неприятные запахи. Затем нечистоты попадают в общий стояк, идут через прочистные и выпускные устройства, самотоком направляются в наружную городскую канализацию.
Не во всех домах нечистоты могут попасть в наружную канализацию. Это связано с расположением канализации в подвальном помещении. Для таких сооружений дополнительно устанавливают насосы.
В наружной части канализации продукты жизнедеятельности попадают в колодцы, насосные конструкции, а затем на очистные сооружения. Там, после очищения и обеззараживания, стоки сливаются в водоёмы.
Жители частных домов вынуждены устанавливать автономные стоки. Это так называемые выгребы, в которые сливается внутренняя канализация жилища. По мере наполнения специализированная техника (такая, как илососы) отвозит нечистоты на очистные сооружения. В выгребные ямы обязательно добавляют септики, которые убивают до 70—80% микробов.
Фото 4. Схема автономной канализации для частного дома. Конструкция имеет два резервуара, в первом из которых происходит очистка.
Дополнительная очистка возможна с помощью поля фильтрации. Это трубы, по которым текут отходы, попадают на подготовленную почву из гравия и песка. Также применяются кассетные фильтры, которые обеспечивают дополнительную очистку нечистот после обеззараживания септиком. Такую воду используют для технических нужд.
Автономные стоки меняют каждые 8—10 лет.
Схемы подачи горячей воды
Отличием ГВС от ХВС становится необходимость нагрева, поэтому система горячей подачи воды характеризуется большей сложностью. Для разных вариантов обустройства водопровода действуют различные правила, различаются стандарты на качество.
Для обеспечения жителей горячим водоснабжением существует два способа:
- вода берётся из холодной магистрали, а нагревается в местной котельной или бойлерной (обычно находятся в подвале), иногда в каждую квартиру ставится отдельный теплообменник или бойлер для этих целей;
- водоснабжение в жилые помещения МКД осуществляется непосредственно из теплотрассы, этот способ имеет наибольшее распространение, так строились дома в СССР из-за более простого обслуживания.
Подача из теплотрасс осуществляется с использованием большого количества насосов. Нагрев осуществляется на котельной, а теплоноситель не должен потерять свою температуру по мере движения к потребителям
Поэтому большое внимание уделяется теплоизоляции, позволяющей существенно снизить неминуемые потери. Трубы теплотрасс прокладываются под и над землёй
Прокладка над землёй делает более простым ремонт, однако в сильные морозы вода так быстрее остывает. Заменять проложенные над землёй трубы гораздо проще.
Распространенные ошибки при монтаже
Перед тем как сделать разводку воды в стенах помещения или в напольных покрытиях, следует продумать схему теплоизоляции. Проходящая по трубам вода охлаждается, отдавая тепло материалам стен дома и увеличивая нагрузку на автономные нагреватели. Металлические магистрали, лишенные изоляционного слоя, покрываются слоем конденсата, который вызывает коррозию. Капли воды впитываются в материал стен, вызывая появление плесени или грибка.
В процессе эксплуатации пластиковые трубы расширяются. При укладке магистралей в каналы, выполненные в стенах, предусматривается запас пространства. На внешнюю часть трубы надевается чехол из синтепона. Если труба уложена в паз без зазора и замазана цементом, то при нагреве поверхность стены трескается, что приводит к осыпанию плитки или порче лакокрасочного покрытия.
В процессе монтажных работ необходимо закрывать торцевые кромки труб для защиты от посторонних предметов. Перед пайкой или сваркой рекомендуется проверить внутреннюю часть трубы на наличие посторонних предметов. При попадании грязи происходит закупоривание линии водоснабжения или засорение водоразборного оборудования. Для удаления засоров придется разбирать часть водопровода или ремонтировать краны или радиаторы нагревательных установок.
Пайка пластиковых труб выполняется специальной индукционной установкой. С поверхности соединяемых элементов удаляются следы грязи и масла, не допускается попадание в соединение воды. Посторонние предметы или жидкость, попавшие в сварной шов, ухудшают прочность соединения. Если трубы проводятся через перекрытие между этажами, то в плитах сверлятся индивидуальные отверстия. Протягивать трубопроводы пучком через единый канал не рекомендуется, поскольку происходит ухудшение условий работы водопроводных магистралей.
В конструкции магистралей предусматриваются запорные вентили, расположенные перед водоразборным устройством или на выходе из коллектора. Рычаги и барашки вентилей должны располагаться на расстоянии друг от друга, обеспечивая возможность поворота.
Действия в случае несоблюдения норм водоснабжения и водоотведения
ion class=”infoblock”>
Отключение холодной воды – процесс, который должен занимать небольшой временной срок – 24 часа. Если срок устранения неполадок затягивается, то это считается нарушением норм водоснабжения.
Но, отключение холодной воды может быть плановым и аварийным. О плановом отключении УК обязана оповещать жильцов заблаговременно. Аварийное отключение должно быть ликвидировано в течении суток.
При внеплановом перебое с подачей воды жильцы должны позвонить в диспетчерскую аварийных служб. Если информация об отключении воды не известна, то сотрудники аварийной службы создают заявку на рассмотрение и в течение суток обязаны выяснить причины и оповестить звонившего. Если по истечению суток диспетчер не удовлетворил заявку обратившегося, то последний должен написать заявление в УК, в котором указывается причина и требование устранить проблему в короткие сроки. Рассмотрению заявления отводится 30 дней. При отсутствии каких-либо действий по решению проблемы со стороны УК, обратившийся вправе подавать жалобу в контрольно-надзорные службы города.
Незаконными случаями отключения воды считаются следующие:
- прекращение подачи ресурса для плановых работ без предварительного уведомления жильцов;
- задолженность жильцов за водоснабжение;
- уменьшение давления воды без причин;
- задержка воды даже после проведения плановых или аварийно-ремонтных работ.
Особенности схем подачи воды
Эффективность схемы водоснабжения МКД зависит от правильной разводки труб. Когда вода доходит до микрорайона, следует разветвление на более мелкие участки, до каждого здания идёт своя трасса. Далее в водопроводной сети действует деление по этажам, а уже на этаже трубопровод разветвляется по квартирам. После каждого разделения используются трубы меньшего диаметра, чтобы в водоснабжении сохранялось соответствующее давление.
Присутствует обратка, по которой происходит движение в обратном направлении с образованием общего контура. Так обеспечивается постоянная циркуляция, циркуляционное движение выполняется сверху вниз и обратно до подвальных помещений.
Создание условий для обеспечения постоянной температуры учитывается ещё на стадии разработки проекта многоквартирного дома. Для правильной циркуляции водоснабжения используются насосы. Соблюдаются нормы температурного режима, температура воды колеблется в пределах от 65 до 75 градусов по Цельсию. Такой стандарт применяется по нескольким причинам:
- высокая температура воды приводит к смерти болезнетворных бактерий;
- чересчур горячая вода способна вызвать ожоги;
- температурные границы выбраны с учётом продолжительной работы сети.
В редких случаях продолжает использоваться тупиковая схема водоснабжения горячей воды МКД, где теплоноситель остывает в квартире, пока его не израсходуют. Подобная система приводит к чрезмерной трате воды, становится финансово невыгодной для конечных потребителей и обслуживающей организации, которая из-за ограничений в таком случае не имеет возможности обеспечить услуги подходящего уровня.
Составляющие элементы системы центрального водоснабжения
В многоквартирных домах обычно используется централизованная система водоснабжения. Он включает в себя соединение большинства зданий в городе или деревне с общей автомагистралью. Отличается сложностью конструкции, так как предполагает подачу воды в сотни жилых помещений с разной локацией.
Холодная вода забирается поверхностным способом из природных водоемов, расположенных вдали от источников загрязнения, или из артезианских скважин. Из колодцев можно питать максимум 3-х этажные коттеджи.
Централизованная подача включает в себя не только водозабор, но и очистку полученной влаги с дополнительным руководством для потребителей. Система состоит из следующих элементов:
- емкости для хранения запасов влаги.
- насосные станции, подающие воду на очистные участки;
- чистящее оборудование;
- водопроводные трубы для транспортировки водных потоков к потребителям;
- водозаборные сооружения, принимающие жидкости;
Водоснабжение для холодной и горячей воды, сантехника
Система водоснабжения — совокупность строительных конструкций, которые производят забор, очистку, снабжение воды жителям населённых пунктов. Система централизованного водоснабжения включает: источник воды, насосные сооружения, фильтры, трубопроводные магистрали, резервуары.
Водоснабжение в жилище состоит из:
- обратного клапана;
- вентилей (сливные, запорные);
- фильтров;
- гидроаккумулятора, гибкой подводки к нему;
- труб;
- реле давления;
- манометра;
- коллектора;
- санузла;
- тройника (раковина, ванная, унитаз);
- смесителей;
- предохранителей;
- водонагревателей.
Важно! Схему системы водоснабжения составляет проектировщик. От планировки строения, способа добывания (централизованное, автономное) будут отличаться её элементы
Жители частных секторов проектируют макет независимого водоснабжения, состоящего из:
скважины;
- насоса;
- обратного клапана;
- гидроаккумулятора;
- автоматического устройства управления насосом;
- фильтров;
- водонагревателя;
- смесителей;
- санузла.
В ванной комнате необходимо проложить водопроводные магистрали. Не имеет значения — это централизованный источник или автономный, трубопроводы укладывают одинаковым образом.
Фото 1. Процесс прокладывания водопроводной магистрали для ванной комнаты. В стене делаются специальные каналы для труб.
Жильцы квартир пользуются централизованной системой водоснабжения. В частных домах проводят внутренние, внешние работы. Здесь придётся вложить средства, чтоб пробурить скважину, приобрести насосную установку. Трубы проходят под землёй, позаботьтесь об их утеплении или увеличьте глубину проложения. Это убережёт от замерзания воды зимой.
Автономное водоснабжение включает фильтры. После выполнения внешних работ, переходят к подведению воды в дом. Суть установочных работ такая же, как с централизованной, за исключением установки автоматики для управления насосной станцией. Насос работает на электроэнергии. Подумайте о резервуарах для запаса воды на случай отсутствия электричества.
Справка. Для удобства при проведении ремонта необходимо установить отдельные водозапорные вентили для санузла, кухни. Слив в таком случае производят не из всей сети.
Основу водопроводной конструкции составляют трубы. Определитесь с материалом, который будете использовать. Металл подходит для внутренних, внешних работ. Он долговечен, сравнительно недорогой. Единственный минус — коррозия.
Медные стройматериалы — легче, не поддаются ржавчине, выдерживаю сверхнизкие и сверхвысокие температуры, убивают микробы; минус — дороговизна. Срок службы — свыше семидесяти лет.
Фото 2. Водопроводная разводка с использованием медных труб. Конструкция из этого материала прослужит очень долго.
Полибутилен используется для частного дома. Он не подвергается ржавчине, переносит низкие, высокие температуры.
Полипропиленовые изделия подойдут для холодного, горячего водоснабжения.
Металлопластиковые стройматериалы применяют для внутренних установок в квартирах, домах. Они монтируются в стены, чтоб избежать повреждения.
Гибкую сантехническую проводку устанавливают для раковин, стиральной машины.
Пластиковые изделия при бережной эксплуатации прослужат до 50 лет.
Внимание! Водопроводные магистрали кладут ниже систем газовых, электрических коммуникаций. Трубу с горячей водой устанавливают над холодной
Для подведения горячей воды учитывайте отдалённость смесителя от прибора для нагрева (водонагреватель, двухконтурный котёл). К обогревательному устройству подводят трубу с холодной водой, в смесителях устанавливают две трубы, идущие параллельно, для холодной и горячей подачи воды. Если точка потребления расположена очень далеко от бойлера/котла, прокладывают третью трубу для циркуляции воды в системе.
Монтаж по коллекторной схеме
Принцип организации коллекторных систем
Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу – центральная ветка не имеет отводов, а соединяется с коллектором, к которому, в свою очередь подсоединяются линии подачи для каждого прибора. При монтаже отопительных систем коллекторы устанавливаются в специальных шкафах (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).
Аналогичным образом монтируются системы холодного и горячего водоснабжения. В квартирах коллекторы водоснабжения удобно устанавливать за смывным бачком в туалете. Коллекторный принцип подачи воды или теплоносителя также называют лучевым, и он имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают пристального внимания.
Схема устройства коллекторного шкафа
Монтаж коллекторного водоснабжения
Место соединения коллектора с центральной трубой оснащается шаровым краном для возможности общего отключения водоснабжения. Вентиль дополняется фильтром предварительной (грубой) очистки, задерживающим крупные нерастворимые включения, способные повредить остальное оборудование.
Если следовать по ходу течения воды, после фильтра грубой очистки должен находиться прибор учета расхода жидкости (счетчик), а после него – еще один фильтр, удаляющий менее крупные (по сравнению с первым) включения.
Следующий элемент грамотно спроектированной системы разводки труб водоснабжения в квартире – обратный клапан, который предотвращает обратный ход жидкости из коллектора в центральную трубу при снижении давления подачи воды.
Только после перечисленного выше оборудования осуществляется соединение с коллектором. Каждый отвод коллектора снабжается собственным краном для отключения водоснабжения ветки.
На фото пример разводки воды в квартире коллекторного типа
При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления. Оно должно соответствовать количеству отводов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования следует выбирать коллекторы с большим количеством отводов. Те из них, которые до определенного момента не задействуются в системе, снабжаются заглушками.
Если в дом или квартиру заходят центральные ветки и холодного, и горячего водоснабжения, монтаж разводки водоснабжения в квартире коллекторного типа в обоих случаях идентичен. Если имеется только центральное холодное водоснабжение, один из отводов коллектора ХВС направляет жидкость на водонагревательный прибор, откуда нагретая вода поступает в отдельный коллектор – для разводки горячего водоснабжения.
Проект лучевого водоснабжения должен учитывать не только количество точек водопотребления, но и расстояние от коллектора до каждого из них. Оптимальной точкой установки коллектора является место, наиболее близкое к максимальному количеству точек потребления, чтобы расстояния были примерно одинаковыми, а для отводов не требовалось слишком много труб.
Коллекторное отопление
Коллекторная схема отопления реализуется следующим образом:
- Подающий штуцер котла соединяется с напорным трубопроводом, который подает теплоноситель к коллектору №1.
- Отводы первого коллектора соединяются с верхними штуцерами радиаторов, установленных в доме.
- Рядом с коллектором №1 монтируют второй коллектор, отводы которого соединяются с нижними радиаторными разъемами.
- Коллектор №2 подключают к нагнетательному насосу, а его, в свою очередь, — к принимающему штуцеру котла.
- В самом высоком месте схемы в нее врезается расширитель, соответствующий схеме отопления (открытая или закрытая).
На схеме коллекторная разводка отопления
При наличии центрального водоснабжения и отопления схема коллекторной разводки отопительных приборов реализуется аналогично, за исключением отсутствия в ней котла, расширителя и насоса.
Для эффективности работы системы важно правильно выбрать место установки коллектора. Оптимально расположить его в геометрическом центре дома, от него расстояния до всех радиаторов, размещающихся, как правило, под окнами, будут примерно одинаковыми
Способы получения и виды подачи горячей воды
По способу получения, системы ГВС разделяют на два типа:
- открытая;
- закрытая.

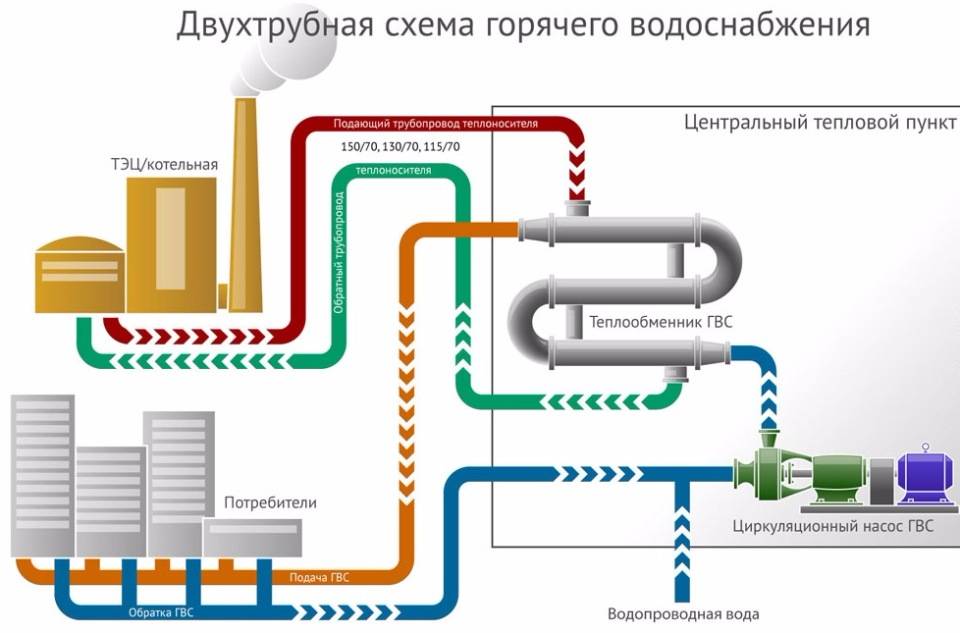

Горячее водоснабжение многоквартирного дома бывает в двух вариантах:
- с однотрубными стояками;
- с двухтрубными стояками.
Двухтрубная состоит из двух стояков:
- подающего;
- циркуляционного.
По стояку подающему нагретая вода идет в квартиры, а по циркуляционному — в центральную магистраль. Оба трубопровода находятся рядом. На циркуляционном стояке в ванных размещают полотенцесушители — изогнутые трубы, которые не только обогревают помещения, но и являются компенсаторами температурных изменений длины трубы. Вода в них уже не будет разбираться потребителями, а возвращается через центральную магистраль обратно в котельную.
В однотрубной схеме у каждого потребителя проходит один стояк – подающий, а все циркуляционные объединены в один «холостой». У него нет потребителей, и вода по нему возвращается в магистраль.
Полотенцесушители при такой схеме:
- размещаются на подающей трубе;
- ставятся электрические;
- подключают к лежаку отопления.
В последнем случае полотенцесушители работают только во время сезона отопления.
При любой схеме разводки ГВС многоквартирного дома должно иметь возможность спуска периодически возникающих воздушных пробок. При верхней разводке для подобных целей врезаются автоматические сбросные клапаны, при нижней воздух можно удалить через верхний водозаборный кран.
