Покупать ли самодельные котлы?
Очень часто монтажники предлагают самостоятельно изготовить Вам котел или же купить его у других «самодельщиков». Аргумент простой – зачем переплачивать. Как раз таки переплачивать в данном случае стоит.
Отопление дома самодельным твердотопливным котлом вещь очень спорная. КПД у таких котлов зачастую низкое. Ибо инженерных мыслей там не продумано. В прямом смысле все будет улетать в трубу. Мощность так же будет очень сильно на глаз. Ну и скорей всего в котельной Вам придется поставить раскладушку и ночевать у котла, чтобы дома в итоге было тепло.
Так же такие котлы делают из черного металла. А они не жаростойкие. Еще можно упомянуть их излишнюю прожорливость. Но в любом случае решать Вам.
Это был обзор основных видов твердотопливных котлов. Надеемся, вам помогла наша статья, и теперь вы сможете сориентироваться в своем выборе.
Особенности монтажа газового котла в ванной комнате
Для размещения газового котла в ванной, требуется соблюсти следующие условия:
- в ванной должно быть окно;
- котел должен быть с открытой либо с закрытой камерой сгорания.
Аппарат с закрытой топкой разрешается устанавливать в помещение и без окна. Такие агрегаты комплектуются коаксиальной трубой. Она одновременно отводит дым из топки котла по внутренней трубе и подаёт уличный воздух в камеру сгорания по размещённому между этой трубой и наружным кожухом каналу.
При монтаже котла с открытой топкой окно обязательно. В противном случае коммунальщики, пожарники и газовщики не выдадут вам разрешение на монтаж и не подключат котёл к газопроводу.
В связи с чем желательно подключать оборудование к сети с помощью надежного стабилизатора напряжения. Это позволит защитить агрегат от поломки.
Выбираем схему подключения твердотопливного нагревательного прибора
Организовывая систему отопления дома, мало перед собой иметь чертеж отопительного котла на твердом топливе. В данном случае нужно определиться с типом контура обогрева дома. Для решения проблемы специалисты сегодня предлагают несколько вариантов. Это открытая и закрытая разводки с принудительной и естественной циркуляцией. Открытый контур подойдет для дачи или дома отдыха. Принудительная циркуляция поможет поддерживать температуру воздуха на нужном уровне в обычных, жилых домах, при этом позволит существенно сэкономить на потреблении энергоносителя. Коллекторная разводка – это новый тип обогрева дома, позволяющий создавать в каждом отдельном помещении свой температурный режим. Однако если не знаете, как подключить твердотопливный котел отопления к коллекторному контуру, работу доверяют только специалистам, потому что сама разводка сложная в исполнении.
Есть вопросы относительно того, как установить котел отопления на твердом топливе, видео ниже поможет вам разобраться с некоторыми аспектами выполнения работы.
Этапы монтажа
Для того чтобы подключить твердотопливный котел к системе отопления своими руками, рекомендую действовать по следующей инструкции:
- Распаковать оборудование, изучить состав и инструкцию по документации производителя.
- Начать монтаж по схеме. При этом сперва монтируются дверцы, затем ящик, потом другие элементы – по очереди.
- Агрегат устанавливается на подготовленное основание – сначала без вентиляционного и управляющего оборудования.
- Расположение котла должно быть таким, чтобы газовыводящая трубка была на ровне с дымоходной.
- Установка выравнивается по строительному уровню и закрепляется.
- Подключаются дымоходные каналы, устанавливаются вентиляция, прибор безопасности и устройство управления.
- Подсоединяется трубопровод с теплоносителем.
Обустроить систему отопления на твердотопливном котле не так уж сложно – монтаж и подключение возможны своими руками благодаря доступности пластиковых труб и легкости технологии их стыковки. Однако малейшие неисправности могут привести к порче оборудования и затоплению жилища. Поэтому если вы сомневаетесь в своих силах, лучше доверьте дело специалистам.
Видео-пример подключения котла отопления на твердом топливе:
Типичные схемы обвязки для твердотопливных котлов
Обвязка твердотопливного котла с теплоаккумулятором: схема и пояснение.
Этот вариант достаточно кропотливый и сложный, но и эффективный. В схеме этого типа аккумулятор играет роль специальной емкости буферного типа. В первый установленный контур, где двигается вода в момент розжига самого котла, встраивается блок постепенного подмешивания, в который вошли определенные элементы:
- краны шаровые;
- ;
- грязевик;
- насос циркуляционный;
- клапан термостатический трехходовой;
- устройство для контроля температуры.
Схема обвязки с теплоаккумулятором
Обвязка твердотопливного котла отопления, схема которого состоит из таких устройств, отличается от других модификаций тем, что каждый компонент собран в единый блок, а теплоноситель направлен в сам бак, а не во всю систему отопления дома.
Данный метод позволяет подключать на выходе из нагретой емкости столько ветвей для отопления, сколько требует того площадь и индивидуальные потребности проживающий в помещении
Обратите внимание, что каждая ветвь обладает собственным небольшим циркуляционным насосом. Каждый контур разделен гидравлическим методом, а излишнее тепло концентрируется в баке
Обвязка с естественной циркуляцией топлива: схема и описание.
Этот вариант является самым простым, так как не предусматривает ни одного дополнительного элемента. Каждый этап выполняется исключительно вручную, а топливо добавляют постепенно и по потребности. Обязательное требование — трубы с максимально большим диаметром, чтобы образовать правильный контур глобального отопления.
Обвязка с естественной циркуляцией топлива
Обвязка принудительной циркуляции топлива: схема и пояснение.
Схема обвязки твердотопливного котла с циркуляционным насосом, который предназначается для равномерного и сбалансированного перемещения подобранного теплоносителя по связанной системе, дает возможность правильно отрегулировать температуру каждого установленного радиатора по отдельности. Значительный недостаток — хорошая и стабильная работа насоса напрямую зависит от переменчивого в своей работе и подаче электричества.
Схема обвязки принудительной циркуляции
Схема обвязки твердотопливного котла с гидрострелкой: описание.
Данный вариант подразумевает использование современного специального устройства — гидрострелки, которая представляет собой небольшую вертикальную трубу со значительным диаметром. Подключается она к выходу-входу котла. Данный метод подключения любого обогревательного прибора дает возможность подобрать оптимальную и индивидуальную температуру для каждого устройства отдельно.
Схема обвязки с гидрострелкой
Монтаж патрубков
Для их монтажа нужно просверлить отверстия. Схема размещения отверстий:
- Два отверстия для одного теплообменника должны находиться возле дна. Их размещают на одной вертикальной линии. В этот теплообменник будет поступать вода от твердотопливного котла отопления.
- Аналогичные два отверстия должны быть на другом конце.
- Отверстие для подачижидкости в аккумулятор может находиться на высоте 30-40 см от дна. Отверстие для отвода воды лучше делать в дне.
- Три отверстия для термометров должны быть рассредоточенными по высоте емкости. Их устанавливают на одной вертикальной линии.
- Отверстие для клапана спуска воздуха должно находиться на верхней стороне.
Все патрубки, кроме тех, к которым будет осуществляться подключение теплообменника, можно приваривать только с внешней стороны. Остальные приваривают так, чтобы они выступали с обеих сторон стенок емкости.
Общие указания по монтажу
Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.
Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.
Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.
Монтаж дымохода
В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:
- В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
- Удаление продуктов горения, случайно попавших в помещение.
Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.
Схема монтажа твердотопливного котла
Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.
Порядок монтажных работ
Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:
- Изделие освободить от заводской упаковки.
- Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
- Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
- Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
- Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
- Подключить котел к системе отопления по выбранной схеме.
Принцип работы самотечной системы отопления частного дома
Любая система отопления, предполагающая использование теплоносителя, работает за счет его нагревания и последующего остывания. Так тепло, получаемое от сжигания топлива в котле, раздается по всему зданию. Теплоноситель, имеющий высокую температуру, поступает по трубам в радиаторы. Остывая в них, он возвращается в котел, чтобы снова нагреваться. А тепло, исходящее от поверхности радиаторов, обогревает помещения.
Существует две основных разновидности таких систем – с естественной циркуляцией теплоносителя, и с принудительной.
Схема системы отопления с принудительной циркуляцией
Схема отопления с естественной циркуляцией
Движение в системе с естественной циркуляцией осуществляется лишь за счет разницы в весе холодной и горячей воды. Основные преимущества очевидны:
- самотечное отопление частного дома может быть совершенно автономным и независимым от наличия инженерных коммуникаций;
- устройство естественной циркуляции отопления несложно выполнить своими руками;
- правильное отопление с естественной циркуляцией эффективно, экономично и безопасно.
Как же работает самотечное отопление частного дома без насоса? Секрет в том, что вес воды (как и любой жидкости) понижается с повышением температуры. Жидкость увеличивается в объеме, а плотность уменьшается. При температуре, близкой к кипению, вода насыщается воздухом и становится легче.
Зависимость веса кубометра воды от температуры
И как же это сделать? Один кубометр воды при температуре 90°С весит 965 килограмм, а при 80°С – 971 килограмм. Если же снизить температуру с 90°С до 70°С, то куб станет на 12 килограмм тяжелее. На этом явлении и основан принцип работы самотечной системы отопления. Из котла нагретый теплоноситель поступает в разгонный коллектор под давлением поступающей в котел холодной воды, имеющей больший вес (это происходит, так как система практически замкнутая).
Уже на выходе из коллектора, вода теряет несколько градусов, а после прохода через радиаторы она остывает еще сильнее. В результате в дальних от котла стояках вода давят вниз сильнее, так как она в них холоднее. Соответственно скорость движения ее может быть больше.
Поступая под действием гравитации в котел, холодная вода вытесняет горячую, имеющую меньший вес, обратно в систему отопления. Такое движение происходит циклично. В замкнутой системе отопления естественная циркуляция будет продолжаться до тех пор, пока котел нагревает воду до нужной температуры.
Готовимся к обвязке
Обвязка котла решает три задачи:
- Равномерное распределения тепла по всей системе.
- Защита котла от перегрева, который чреват остановкой оборудования (лучший вариант) либо взрывом (худший вариант).
- Качественное снабжение горячей водой, если котел двухконтурный.
По типу сложности монтажа, обвязку котла отопления можно разделить на сложную и простую (условно). Простая обвязка включает в себя минимальный набор приборов, устройств, агрегатов и выполняется, как правило, для дорогих котлов, в которые уже встроено большую часть элементов защиты и агрегаты распределения теплоносителя. Сложная обвязка котла (это – то самое множество труб на фото) – выполняется в случае установки самого простого котла, который, по сути, исполняет роль газовой горелки.
Обвязка котла на твердом топливе
Но, это утверждение не касается промышленных объектов, где действуют нормы повышенной безопасности и полная схема обвязки, иногда дублирующая уже встроенные функции отопительного котла, должна производиться в любом случае для соблюдения норм приемки.
Вариант обвязки котла
В данном материале не рассматривается обвязка промышленных котлов, установленных в больших котельных, снабжающих теплом отдельные микрорайоны или предприятия.
Обвязка настенного котла и водонагревателя
Подключение к системе отопления
Подготовленную схему напрямую подключаем к системе отопления. С точки зрения безопасности надо помнить о том, что твердотопливный котел в отдельные моменты может давать чрезмерно высокую температуру. В накопительной бочке может содержаться вода температурой 90-100 градусов. Для стандартных домашних радиаторов отопления это слишком много. Можно сильно обжечься при случайном прикосновении. По этой причине требуется добавить в схему еще один смесительный клапан. Он будет подмешивать в контур остывшую воду.
Если в доме устроены теплые полы, существует возможность подключить их в контур радиаторов для подачи обратки. Потребуется установить еще один насос. Подсоединение пойдет на смесительный узел. По причине высокой температуры воду из нагретого теплообменника забирают не напрямую, а через предохранительный смесительный клапан. Эта деталь устанавливается, чтобы при работе с системой и ее проверке не ошпариться горячим паром.
На следующем этапе подключаем линию рециркуляции теплоносителя в системе через специальный насос. Расставляем в контуре обратные клапаны в соответствии со схемой. На этом полный комплект функциональных элементов завершен, перейдем к арматуре.
Перед котлами требуется поставить еще один фильтр. Затем в высших точках системы монтируем дополнительно автоматические воздухоотводчики. Далее обеспечиваем слив и наполнение системы. Для этого расставляем шаровые краны так, чтобы в дальнейшем выполнять техосмотр и ремонт оборудования, не сливая теплоноситель из контура. Краны нужны для:
- расширительного бака;
- котлов;
- насоса.
В том случае, когда на котлах отсутствуют штатные термометры, их устанавливают дополнительно. Также потребуются два контрольных термометра, расположенные на буферной емкости. Они облегчат контроль работы системы и ее наладку.
Первый запуск системы отопления
Перед первой растопкой котла давление в системе должно составлять около 1 атм. Не забудьте открыть шибер на дымовой трубе. Растопочный материал укладывается на колосниковую решётку, после чего в камеру сгорания можно загружать топливо. После 10-15 минут с момента розжига растопочную заслонку следует закрыть. Когда температура теплоносителя в системе достигнет 85оС, следует настроить терморегуляторрегулятор, после чего установить минимальный (около 5 см) зазор между первичной заслонкой и дверцей топки.
Заслонки позволяют отрегулировать объём вторичного воздуха и таким образом повысить экономичность котла отопления.
Установка твердотопливного котла – задача отнюдь не простая, но вполне решаемая
Важно не просто соблюдать требования нормативных документов, но и следовать элементарной логике. И не забывать при этом пользоваться успешным опытом тех, кто уже имел дело с организацией систем отопления на базе теплогенераторов на твёрдом топливе. Самое главное – обеспечить оптимальный режим работы отопительного оборудования
Ведь от этого напрямую зависит его надёжность и долговечность и, конечно же, микроклимат в помещениях вашего дома
Самое главное – обеспечить оптимальный режим работы отопительного оборудования. Ведь от этого напрямую зависит его надёжность и долговечность и, конечно же, микроклимат в помещениях вашего дома.
Требования к подключению
Выше уже упоминалось, что перед тем как совершать монтаж системы отопления, необходимо сначала изучить нужные требования и нормы. От этого зависит функциональность всей системы.
Эффективность отопления напрямую связана с тем, подключили ли систему к водяному контуру или обошлись без этого. Покупая твердотопливный котел, нужно внимательно ознакомиться с инструкцией по эксплуатации. В таких документах разъясняются не только технические характеристики устройства, но и подробно указывается, как должен работать агрегат. Например, минимальная температура на выходе должна равняться 55 градусам, в то время, как на входе 45 градусам. В обратном же случае, будет образовываться конденсат. Именно для таких целей и нужно создавать правильную схему подключения котла к системе.
Есть еще ряд особенностей, которые нужно знать:
Когда выбирается место под установку прибора, важно помнить, чтобы это была идеальная горизонтальная жесткая поверхность. При этом он должен иметь строго вертикальное положение
Поэтому, специалисты рекомендуют предварительно в котельне сделать цементную стяжку, толщина которой должна быть не менее 5 см. Также тут обустраивают подсыпку такой же толщины. Тут важно сказать, что для монтажа расширительного бачка нужно выбрать самую высокую точку, для чего обычно выбирается чердак.
В системе отопления должен присутствовать дымоход, который оборудуют клапаном. Такая деталь подбирается из нержавеющей стали. В нижней части дымохода монтируют сборник, в котором будет скапливаться весь конденсат. Так как по такой трубе предстоит проходить дыму с различного рода примесями, то со временем на внутренней поверхности начнет образовываться налет. Соответственно, нужно создать условия, чтобы можно было приводить дымоход в порядок, для чего по всей длине оборудуются окошки. Важно чтобы они были легкодоступны.
- Если трубе для отвода копоти предстоит проходить через малоотапливаемые помещения в доме, то такие участки должны быть утеплены. Это поможет не только избежать образования дополнительного конденсата, но и существенно продлит срок службы самого материала.
- При создании схемы отопления нужно обязательно устанавливать предохранительный клапан. Это обосновано тем, что твердотопливные котлы должны работать только с водяным контуром, где есть давление в 2кг\см.куб., при этом температурный показатель не должен превышать 90 градусов. Поэтому клапан станет предохранителем при каких-либо сбоях.
На самом деле, все технологические нюансы всегда указываются в инструкции к агрегату. Соответственно, перед тем как выбирать схему обвязки котла, нужно внимательно изучить документацию.
Схема отопления с двумя котлами
Часто с твердотопливной установкой используют маломощный прибор, работающий на ином виде горючего, – электрокотел или газовый, запитанный от баллона.
Это дает такие преимущества:
- Если пользователь забудет подложить дрова, второй агрегат запустится автоматически и не даст системе остыть.
- Основной отопитель работает с максимальным КПД.
Основное оборудование подбирают не по наименее низкой, а по среднезимней температуре. Это дает возможность эксплуатировать его большую часть времени в режиме номинальной производительности, а значит, с максимальным КПД.
Схема отопления с двумя твердотопливными котлами.
Второй котел используют:
- в экстремальные холода;
- во время простоя основного отопителя из-за отсутствия горючего или в период обслуживания;
- в межсезонье (в одиночку).
Применяют разные схемы подключения:
- параллельную;
- последовательную;
- каскадную.
Аварийный теплообменник в схеме обвязки котла
Выше мы уже отмечали, что перегрев котла из-за отключения электроэнергии, требуемой циркуляционному насосу — ситуация неприятная и очень опасная. Чтобы такого не случилось изготовители часто снабжают твердотопливный котел встроенным аварийным теплообменником либо предлагают отдельный модуль с теплообменником вместе с необходимой запорно-регулирующей арматурой как дополнительное оборудование.
Твердотопливный котел со встроенным (а) и внешним (б) аварийными теплообменниками:
Еще один вариант обезопасить котел от перегрева — установка бака-водонагревателя с естественной циркуляцией. Как это работает:
- Если циркуляционный насос работает, он запирает естественную циркуляцию через теплообменник бака-водонагревателя посредством обратного клапана, установленного на выходе теплообменника.
- Выключение насоса при разогретом котле открывает путь естественной циркуляции и сбросу тепла из котла в бак-водонагреватель.
- Такой бак не может быть основным средством приготовления горячей воды в доме. Кроме того, он не действует как аккумулятор тепла в ситуации, когда циркуляционный насос работает, однако котел производит больше тепла, чем потребляет отопительный контур.
Более совершенное решение — установка бака-аккумулятора, дополнительного циркуляционного насоса и запорной арматуры. В этом случае жесткая связь между производительностью котла и потреблением тепла системой отопления устраняется при помощи бака-аккумулятора.
Примерная схема обвязки твердотопливного котла с баком-аккумулятором:
 | 1) Подающая линия |
| 2) Обратная линия | |
| 3) Предохранительный клапан | |
| 4) Автоматический воздухоотводчик | |
| 5) Расширительный бак | |
| 6) Колпачковый вентиль | |
| 7) Циркуляционный насос котла | |
| 8) Термостатический смеситель | |
| 9) Отопительный прибор | |
| 10) Бак-аккумулятор. Он сохраняет все тепло от сгорания топлива в котле, чтобы затем оно расходовалось по мере необходимости. | |
| 11) Трехходовой вентиль с приводом | |
| 12) Комнатный термостат | |
| 13) Циркуляционный насос отопления |
При использовании в схеме обвязки котла бака-аккумулятора как вход горячей воды в бак, так и выход горячей воды в систему отопления должны быть расположены в верхней части бака. С учетом этого степень его заполнения горячей водой практически не влияет на готовность системы отопления
В такой системе важно, чтобы циркуляционный насос котлового контура автоматически отключался всякий раз, когда дрова в котле прогорели, и он остыл. Тяга в котле есть практически всегда, и если не выключать насос при холодном котле, тепло из бака будет расходоваться на бесполезный подогрев котла
Сложности использования двух котлов в одной системе
Главная сложность заключается в том, что газовые котлы для частного дома должны работать в закрытой системе, а наиболее безопасной для твердотопливных устройств является открытая. Обвязка открытого типа востребована потому, что котел может нагреть воду до 110 °С и более, подняв давление выше допустимых пределов.
Его можно понизить, уменьшив интенсивность горения. Но эффект будет виден тогда, когда угли полностью сгорят. Даже при слабом горении они являются очень горячими и продолжают нагревать воду, поднимая давление.
В такой ситуации нужно сбрасывать давление. С этой задачей справляется расширительный бачок открытого типа. Когда его объема не хватает, вода выводится в канализацию по трубе, установленной между бачком и канализацией. Такой бачок позволяет попадать воздуху в теплоноситель. Это плохо для внутренних элементов газового котла, труб и радиаторов системы отопления. Решения проблемы:
- Сочетание закрытой и открытой системы отопления путем использования теплоаккумулятора.
- Организация закрытой системы для дровяного или пеллетного котла с применением специальной группы безопасности. В таком случае два агрегата подключаются параллельно и работают как в паре, так и по отдельности.

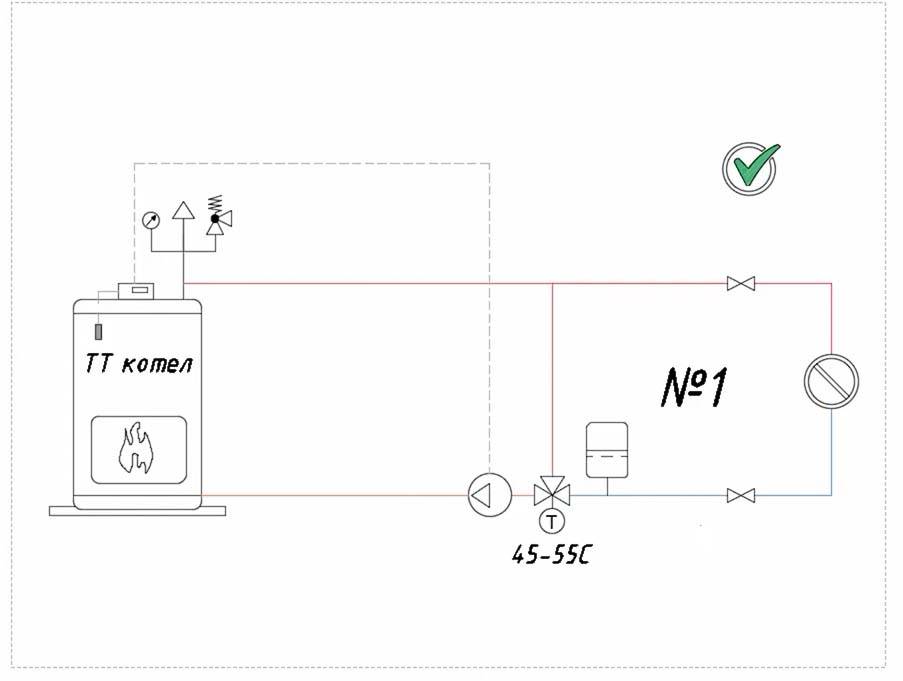

Схема №1
Состав: циркуляционный насос, трехходовой термостатический клапан (для защиты котла от конденсата), экспанзомат (расширительный бачок), собственно, сама система отопления (трубы, радиаторы), группа безопасности.
Плюсы и недостатки схемы
Эта схема обвязки угольного котла отопления максимально надежна. В ней на входе котла гарантированно стабильная температура, а это означает, что внутри камеры не будет образовываться конденсат.
Конденсат внутри котла всегда означает его ускоренную коррозию и износ, а также образование на внутренних поверхностях котла всевозможного рода грязи и смолы, что сильно снижает КПД агрегата.
Недостаток схемы в том, что в систему может подаваться теплоноситель температурой не менее 55 градусов. Для осени или весны эта температура уже является некомфортной, и понизить ее никак не возможно, так как используется трехходовой термостатический клапан. При 45 градусах ваш котел будет просто стоять в режиме ожидания и топливо просто будет расходоваться впустую. Кроме того, дрова в режиме тления опять-таки способствуют образованию смол на стенках котла и снижению его КПД.
Именно поэтому, приобретая клапан, необходимо заранее спланировать, каким видом топлива вы собираетесь топить свой котел. От этого зависит температура теплоносителя на входе в котел и в систему отопления (это два принципиально разных значения).
Рекомендация: к приведенной схеме лучше добавить источник бесперебойного питания. Дело в том, что при внезапном отключении электроэнергии, например, ночью, останавливается циркуляционный насос и кислородный вентилятор. Температура котла при этом повышается, растет давление. Аварийный клапан сброса давления, сработавший один раз на номинальном значении давления, второй раз может не сработать на том же давлении. Как видим, ситуация уже становится опасной, хотя, казалось бы, ничего катастрофического не произошло.
Дополнительные контуры
Устройство дополнительных контуров — это еще один способ предотвратить перегрев теплоносителя. Вот какими они бывают:
Гравитационный контур
Устраивается на случай внезапного отключения циркуляционного насоса. Это небольшой контур, построенный по правилам естественной (гравитационной) циркуляции: большой диаметр труб, большие уклоны, наличие разгонного коллектора. Обычно к нему подключают бойлер косвенного нагрева.
Пока работает насос, создаваемое им давление запирает обратный клапан, установленный в гравитационном контуре, вследствие чего последний является отрезанным от системы. Когда же насос отключится, среда будет циркулировать самотеком через гравитационный контур.
Аварийный контур
Аварийным контуром называют теплообменник, который одной стороной подключен к котлу, а другой — к холодному водопроводу.
На вводе холодной воды устанавливается термоклапан, управляемый термодатчиком.
Как только последний зафиксирует перегрев, клапан откроется и в теплообменник начнет поступать холодная вода, охлаждая теплоноситель.
Отобрав тепло, вода стекает в канализацию.
