Естественная циркуляция в системе отопления

Трубы для систем с естественной циркуляцией

При подборе диаметра труб играют роль не только размеры системы и количество радиаторов, но и материал, из которого они сделаны, вернее, гладкость стенок. Для гравитационных систем это очень важный параметр. Хуже всего дело обстоит у обычных металлических труб: внутренняя поверхность шероховатая, а после использования она становится еще более неровной из-за процессов коррозии и накопившихся отложений на стенках. Потому такие трубы берут самого большого диаметра.

Стальные трубы через несколько лет могут выглядеть так

Предпочтительнее с этой точки зрения металлопластиковые и армированные полипропиленовые. Но в металлопластиковых используются фитинги, значительно заужающие просвет, что для самотечных систем может стать критичным. Потому более предпочтительными выглядят армированные полипропиленовые. Но они имеют ограничения по температуре теплоносителя: рабочая температура 70оС, пиковая – 95оС. У изделий из особого пластика PPS рабочая температура 95оС, пиковая – до 110оС. Так что в зависимости от котла и системы в целом можно использовать эти трубы, с условием, что это качественные фирменные изделия, а не подделка. Подробнее о полипропиленовых трубах читайте тут.

Металоопластик и полипропилен также может использоваться для монтажа систем отопления

Но если предполагается установка твердотопливного котла, то никакой полипропилен таких тепловых нагрузок не выдержит. В этом случае или все-таки использовать стальные, или оцинковку и нержавейку на резьбовых соединениях (сварку при монтаже нержавейки не использовать, так как швы очень быстро протекают)

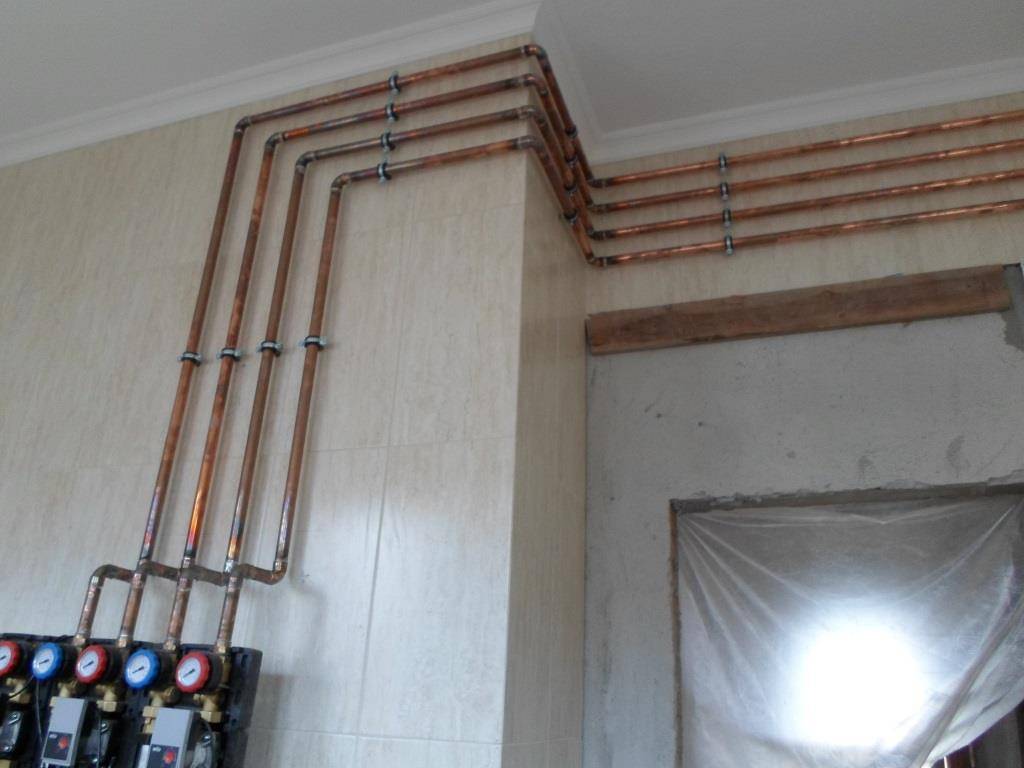

Подойдет и медь (о медных трубах написано тут), но она также имеет свои особенности и с ней нужно обращаться осторожно: не со всеми теплоносителями она будет нормально себя вести, а уж с алюминиевыми радиаторами ее в одной системе лучше не использовать (они быстро разрушаются)

Особенность систем с естественной циркуляцией – их невозможно рассчитать из-за образования турбулентных потоков, которые расчетам не поддаются. Проектируют их основываясь на опыте и усредненных, опытным путем выведенных, нормах и правилах. В основном действуют правила:

• поднять как можно выше точку разгона;
• не заузить трубы подачи;
• поставить достаточное количество секций радиаторов.

Потом применяют еще одно: от места первого разветвления и каждое последующее ведут трубой меньшего на шаг диаметра. Например, от котла идет 2-х дюймовая труба, далее от первого разветвления 1 ¾, потом 1 ½ и т.д. Отбратку собирают от меньшего диаметра к большему.

Есть еще несколько особенностей монтажа гравитационных систем. Первая – трубы желательно делать под уклоном в 1-5% в зависимости от протяженности трубопровода. В принципе при достаточном перепаде температур и высоты, можно сделать и горизонтальную разводку, главное чтобы не было участков с отрицательным уклоном (наклоненных в обратную сторону), которые из-за образования в них воздушных пробок перекроют движение потока воды.

Самотечная система однотрубная с вертикальной разводкой на два крыла (контура)

Вторая особенность – в самой высокой точке системы нужно установить расширительный бак и/или воздухоотводчик. Расширительный бак может быть открытого типа (система тоже будет открытой) или мембранного (закрытая). При установке открытого отводить воздух нет необходимости он собирается в наивысшей точке – в бачке и выходит в атмосферу. При установке бака мембранного типа требуется также установка автоматического воздухоотводчика. При горизонтальной разводке не помешают краны «маевского» на каждом из радиаторов – с их помощью легче убрать все воздушные пробки в ветке.

Выбираем схему разводки для систем с естественной циркуляцией

Существует огромное множество схем, согласно которым можно реализовать естественную регуляцию. Но все они делятся на 2 категории:

• Однотрубная
• Двухтрубная

Двухтрубная схема

Несмотря на более сложный монтажный процесс, распространение получила именно двухтрубная схема отопления с естественной циркуляцией теплоносителя. Жидкость транспортируется по двум трубам: одна прокладывается вверху и по ней течет разогретая вода, вторая внизу и течет остывшая вода.

Чтоб самостоятельно соорудить простой двухтрубный контур, можно придерживаться следующей инструкции:

• Вначале выбирается место, в котором будет размещаться накопительный агрегат
• Над котлом устанавливается расширительный бачок, вместе они соединяются вертикальной трубой, которую оборачивают в теплоизоляционный материал
• На уровне 1/3 расширительного бочка происходит врезание верхней трубы для транспортировки разогретого теплоносителя

• Замеряв расстояние от пола до самой верхней точки, необходимо на высоте примерно 2/3 сделать врезание к разводке
• Ближе к верху расширительного бачка врезается вторая труба – переливная, посредством которой в канализацию будет происходить удаление излишков
• Затем необходимо пустить трубы к радиаторам
• Батареи соединяются с нижним водопроводом, прокладка которого должна вестись параллельно верхнему

Необходимо постараться максимально точно расположить трубы в системе отопления с естественной циркуляцией и обеспечить оптимальную разницу высот между радиаторами и котлом. Последний следует располагать ниже батарей, поэтому предпочтение отдается напольным устройствам, которые размещают в специальном углублении или подвале.

Чердачное помещение придется утеплить. Если в нем будет слишком холодно, возможно замерзания жидкости в трубах.

Рассмотрим еще несколько правил, которых следует придерживаться:

1. Верхнюю трубу рекомендуется пускать с незначительным уклоном – 6-7 градусов
2. По возможности, котел устанавливают значительно ниже отопительных приборов
3. Нужно выбирать трубы из металлопласта или на основе полимеров с внутренним диаметром 32 мм

Балансировать двухтрубное отопление, если трубы подобраны правильно, не требуется. Тем не менее установить на подводках к каждой батарее дроссели следует в обязательном порядке. Также стоит отметить высокие первоначальные затраты на прокладку сразу двух контуров и продолжительность затраченного времени на проведение работ.

Однотрубная схема

Чтобы сократить монтажные затраты, выбирают вариант с прокладкой всего одной трубы. В этом случае получается циклический замкнутый контур, соответствующий следующим условиям:

1. Радиаторы должны врезаться параллельно основному кольцу, а не разрывать его в определенных точках
2. Необходимо снабдить воздушником каждую из батарей. Такое решение предоставит возможность стравливать воздух на одном конкретном участке
3. Для выравнивания температуры рекомендуется устанавливать термоголовки и дроссели

Популярностью пользуется закрытая однотрубная система отопления с естественной циркуляцией. В конкретном случае можно будет пренебречь расширительным бачком, полностью изолировав теплоноситель.

Что влияет на скорость циркуляции ?

Если в принудительной системе скорость циркуляции теплоносителя по трубам зависит от производительности насоса, здесь дела обстоят иначе. Чтобы ее увеличить, необходимо придерживаться ряду правил:

• Следует оптимально подбирать запорную арматуру и следить за переходами диаметров труб
• Многообразные повороты могут становиться непреодолимым препятствием, поэтому их количество сводят к минимуму, стараясь сделать все участки прямолинейными

1. Наиболее подходящий внутренний диаметр труб – 32-40 мм
2. Внутренняя поверхность труб должна быть идеально ровной и не скапливать на себе отложения, стальные изделия рассматривать не стоит

Видео рабочей системы

https://youtube.com/watch?v=Ej-3IVxqKbY

В заключении

Обустройство отопительных систем с естественной циркуляцией требует определенной подготовки, умений и знаний. Но чтоб оставаться уверенным в ее работоспособности, стоит осуществить врезание насоса, включение которого будет происходить в случае необходимости.

Описание монтажа двухтрубной системы отопления своими руками

При организации отопления необходимо учитывать не только какой котел использовать, о чем говорилось в предыдущих разделах, но и какой будет разводка. Существует два типа разводки: однотрубная и двухтрубная. Однотрубная система представляет собой всего один контур или, попросту, одну трубу, которая проходит через все отопительные приборы – батареи. Что касается двухтрубной, то здесь устанавливается два стояка. По одному идет подача теплоносителя, а по второму, так называемая обратка – возврат теплоносителя в нагреватель.

Казалось бы разницы нет, но на самом деле она существенна. В первую очередь, при двухтрубной схеме можно на каждом радиаторе регулировать теплоотдачу. Возможно вы видели стоящий на трубе, идущей к радиатору кран. Перекрывая его можно уменьшать или увеличивать количество тепла, идущего от радиатора. Говоря бытовым языком, если дома жарко – кран закрываем, если холодно, то открываем. В результате регулируем тепловой режим комфортности в комнате.

Что касается технических характеристик, то при двухтрубном отоплении температура держится равномерно по всему контуру, а вот при однотрубном идет потеря тепла на каждом следующем радиаторе.

В многоэтажных домах используется исключительно двухтрубная система.

Что бы у себя дома установить такую систему необходимо будет приобрести:

• Отопительный котел может быть газовым, жидкотопливным, твердотопливным или электрическим.
• Расширительный бак.
• Циркуляционный насос. Он ставится, если вы монтируете с принудительной циркуляцией.
• Комплект труб необходимой длины.
• Радиаторы.

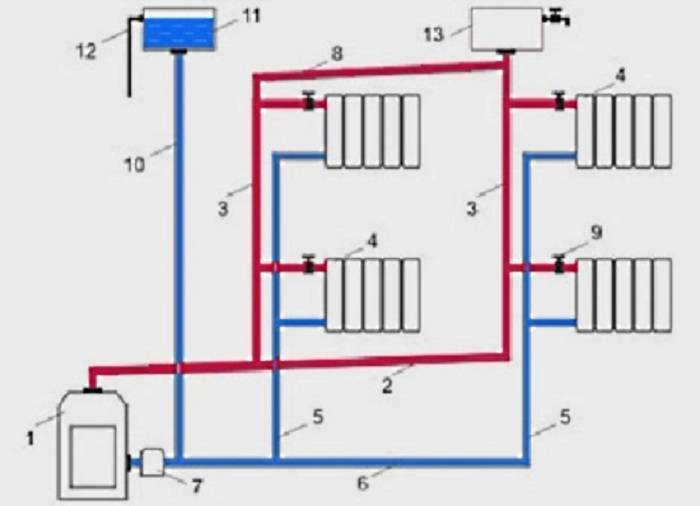

Общая схема двухтрубной системы отопления выглядит:

В зависимости от типа дома можно выбрать для себя один из нескольких вариантов отопления. Если дом одноэтажный, то хорошо подойдет горизонтальная система монтажа. Трубы при этом, прокладываются горизонтально. Если же в доме несколько этажей, то устанавливается вертикальная, стояковая. Монтируется несколько стояков, которые располагаются вертикально, а к каждому стояку подключается радиатор.

Есть различия по монтажу в зависимости от расположения котла и расширительного бака. Устанавливать эти элементы можно в подвале и на чердаке. В первом варианте трубы проводятся в промежутках между полом и подоконниками. Во втором же варианте трубы прокладывают под потолком, а от них идут уже разводки к радиаторам.

И последнее, что необходимо выбрать – это естественная циркуляция будет у вашей системы или же при помощи насоса. От этого будет зависеть непосредственно монтаж труб.

Итак, когда вы выбрали тип отопительной системы, нарисовали ее схему и приобрели все необходимые материалы, можно приступать к монтажу.

Что включают в себя эти работы

Первым этапом устанавливается отопительный котел и монтируются трубы для подачи воды к радиаторам. Затем устанавливается расширительный бак со сливным краном и контрольным патрубком. Теперь можно прокладывать магистраль. Вместе с основной магистралью прокладывается обратная. В неё врезается насос. И последним этапом идет установка радиаторов. Разводка труб к радиатором может быть разной. Ниже показано несколько вариантов такой разводки.

На радиаторах на входе и выходе рекомендуется устанавливать краны. В случае поломки радиатора с помощью кранов можно отключить подачу воды на неработающий радиатор не отключая всю систему. Кроме того, необходимо установить кран Маевского. С его помощью стравливается воздух при запуске и ее завоздушивании.

После того, как система была смонтирована, всё установлено, можно приступать к пробному запуску. Он нужен для проверки работоспособности. Первым делом необходимо перекрыть все установленные краны.

Вода в систему подается постепенно, первым заполняется контур подачи воды к радиаторам. На самом первом радиаторе открывается входной кран и кран Маевского, через который стравливается воздух. Как только из крана Маевского потечет только вода (без воздушных пузырьков) его необходимо закрыть и открыть выпускной кран. Подобные действия проводятся на каждом радиаторе отопления.

В результате вы заполните систему водой, вытравив из нее воздух и она будет уже готова к полноценной работе.

Монтаж отопления без насоса

Теперь разберемся, как сделать циркуляцию воды без насоса. Поскольку давление в сети равно атмосферному, эффективность работы системы значительно снижается при неправильном расчете уклона трубопровода, большом количестве поворотов контура и нарушениях при монтаже.

Схема однотрубной отопительной системы для частного дома

Для устройства эффективной гравитационной сети придерживайтесь следующих правил:

минимальный уклон обратных труб в сторону отопительного котла должен быть равен 0,5 %/м.п.; разводку можно делать из труб с диаметром не менее 5 см (обращайте внимание на тип трубопровода); учитывайте особенности используемого теплоносителя и схему подачи. Проще всего сделать необходимый уклон обратки в сторону нагревательного агрегата, если установить его в подвальном или цокольном этаже

Но если таких помещений нет, то пол в котельной на 1-ом этаже делают чуть ниже уровня пола в доме

Проще всего сделать необходимый уклон обратки в сторону нагревательного агрегата, если установить его в подвальном или цокольном этаже. Но если таких помещений нет, то пол в котельной на 1-ом этаже делают чуть ниже уровня пола в доме.

Выбор уклона и диаметра труб

Для устройства сетей с гравитационным током подходят следующие трубопроводы:

1. Стальные трубы отличаются прочностью, приемлемой ценой и могут выдерживать значительное давление. Однако в сетях открытого типа, куда попадает воздух, они подвержены коррозии.
2. Трубопроводы из металлопластика мало весят, менее подвержены засорению из-за гладкой внутренней поверхности. Они устойчивы к коррозии, а их линейное расширение при нагреве незначительное.
3. Трубы из полипропилена ценятся за герметичность и прочность, долговечность, простоту монтажа и устойчивость к низким температурам. Для соединения отдельных участков трубопровода нужно купить или взять в аренду паяльное оборудование.
4. Медные элементы самые дорогие, поэтому используются не так часто. Они могут похвастаться высокой теплоотдачей, долговечностью и внешней привлекательностью.

Для правильного выбора диаметра труб нужно провести теплотехнические расчеты. Если сечение магистрали будет слишком большим, то расходы на обогрев дома существенно возрастут. При этом теплоотдача приборов уменьшится.

Выбор теплоносителя

В качестве теплоносителя в системах с гравитационным током можно использовать воду или антифриз. Обычно для этих целей применяют воду, потому что антифриз имеет более высокую плотность и меньшую теплоотдачу, что способствуют повышенному расходу времени и топлива на обогрев дома.

Если зимой дом длительное время будет не отапливаться, то лучше предпочесть антифриз. В этом случае на время отсутствия хозяев не нужно сливать воду из системы, чтобы она не замерзла. За счет лучшей текучести антифриз не замерзает при минусовых температурах.

Верхняя и нижняя разводка

Подача теплоносителя к батареям может быть верхней и нижней:

1. Верхняя подача идеально подходит для домов с гравитационным током теплоносителя. Трубы разводки прокладывают под потолочной поверхностью. За счет верхней подачи воды из отопительных приборов легко стравливать воздух посредством кранов Маевского. При верхнем наполнении целесообразно использовать однотрубную разводку, потому что она будет более эффективной.
2. Для устройства нижней подачи трубы нужно проложить около пола. Здесь они менее заметны, поэтому не портят интерьер комнаты. Но совмещать нижнюю подачу с однотрубной разводкой не рекомендуется ввиду ее невысокой эффективности. Нижнее наполнение лучше делать при повышенном давлении в контуре.

Если способ подачи выбрать неправильно, то эффективность обогрева дома уменьшится. Для решения проблемы придется установить насосное оборудование. Циркуляционный насос улучшит движение теплоносителя в сети.

Способы подачи теплоносителя

Теплоноситель может циркулировать от котла к отопительному прибору двумя способами. Через нижний или верхний розлив.

• Нижний розлив. Этот способ розлива используют только для однотрубных систем. Трубопровод прокладывают на уровне пола, при этом вертикальные трубы можно не устанавливать. Без циркулярного насоса нижний розлив является малоэффективным.
• Верхний розлив. Используют как для однотрубной, так и для двухтрубной системы. Благодаря тому, что распределительную трубу устанавливают под потолком, горячий теплоноситель активно подается к каждому радиатору. Далее, остывая, вода уходит в обратную трубу, вмонтированную вдоль пола.

Правила монтажа системы отопления без насоса

Во всех гравитационных схемах один минус – нет давления в системе, потому нарушения в монтаже приводят к снижению функциональности конструкции. На работу влияют повороты, высокие или низкие уклоны, отсутствие продуманной схемы.

Чтобы сформировать правильную теплосистему, следует обратить внимание на:

• выкладку уклонов;
• тип, диаметр трубы;
• подачу, вид теплоносителя.

Выбор труб и их уклона в системе отопления

Различается несколько видов материала, пригодного для сооружения трубопровода:

1. Сталь. Это трубы с относительно невысокой стоимостью, но увеличенной теплопроводностью, прочностью. Сталь хорошо переносит разницу давлений, стойко противостоит коррозии. Минус – потребуется сварка.
2. Металлопластик. Трубы с гладкой внутренней стороной, минимизирующие образование засоров. Малый вес и линейное расширение – плюсы, небольшой срок эксплуатации (15 лет) и высокая цена – минусы.
3. Полипропилен. Простой монтаж, герметичность, прочность, длительный срок пользования и неподверженность к промерзанию – достоинства труб, а вот цена товара – минус. Следует учитывать, что стыковка осуществляется пайкой, что снижает затраты на монтаж. Срок службы до 25 лет.
4. Медь. Предельно прочный материал, который выдерживает нагрев до +500 С. Срок пользования от 100 лет, предельная стойкость к коррозии – плюсы. Но очень высокая цена и масса – явные минусы трубопроводов.

Что касается выбора диаметра, то его нужно просчитать так:

• учесть потребность помещения в тепловой энергии и к конечной цифре добавить 20%;
• по СНиП найти параметры соотношения мощности теплосети к внутреннему сечению трубы;
• выбрать в таблице материал, из которого сделаны трубы, принять в расчет стандартные параметры, в частности, для стальных труб диаметр должен быть не менее 50 мм, но при подборе широких труб эффективность теплоносителя снижается.

Что касается уклона, то по строительным нормам на каждый погонный метр трубы нужно делать наклон размером в 10 мм. Эти стандарты и нужно принимать в учет, планируя отопление самотеком, а схема выкладки, предварительно составленная в виде проекта, поможет промерить параметры укладки при проведении монтажных работ.

Выбор теплоносителя для системы

Чтобы естественная циркуляция в системе отопления частного дома поддерживалась с нужной скоростью, следует выбрать оптимальный теплоноситель. В большинстве случаев выбирается чистая вода – безопасный и дешевый вариант. Можно применять антифриз, но большая плотность с меньшей теплоотдачей нивелируют достоинства жидкости. Гликолевые составы нужны только при условии, что теплосистема не будет использоваться очень длительное время, антифриз не замерзает, и в отличие от воды не прорывает трубы.

https://youtube.com/watch?v=vVEj7wcr1ik

Выбор верхнего или нижнего разлива

Если применяется нижний розлив, то трубопровод прокладывается на уровне напольного покрытия. При формировании однотрубной самотечной схемы нижний розлив считается не теплоэффективным, схема оправдана для трубопроводов с высоким давлением теплоносителя.

Верхний розлив лучше подходит для частных строений. В этом случае горячий поток подается через трубу под потолком, вода вытесняет воздух, который можно стравить краном Маевского. При верхнем розливе можно делать однотрубную схему отопления, теплоэффективность в этом случае поддерживается на оптимальных величинах.

Зная, как сделать циркуляцию воды без насоса, следует внимательно относиться ко всем этапам проектирования и монтажа. Ошибки в работе приводят к переустановке всех элементов, модификации контура или монтажу насоса, а это увеличивает финансовые вложения.

Куда ставить котёл?

В частном доме, в помещении одноэтажного дома отопительные котлы лучше всего монтировать ниже уровня приборов для прогрева помещений. В квартирах ситуация обстоит несколько иначе. Здесь котлы часто ставятся на одном уровне с радиаторами, что не совсем эффективно. Поэтому монтаж лучше произвести как бы в яму, то есть поставить оборудование на перекрывающие плиты.

Для этого вокруг котла обычно выпиливается пол. «Яму» следует делать, соблюдая правила противопожарной безопасности. Они предполагают разравнивание основания тонкой стяжкой и укладку листов, изготовленных из железа и асбеста. Котёл в «яме» нагоняет лучший циркуляционный напор.

Что такое котел на газу с одним контуром?

Оборудование для отопления, состоящее из котла с одноконтурной конструкцией предназначено исключительно для отопительных целей и функционирует на газовом топливе. Такие котлы пользуются большим спросом и имеют внушительный перечень достоинств:

• относительно невысокая цена;
• высокие показатели мощности, особенно у чугунных моделей;
• рекомендованы для отопления домов, имеющих большую площадь;
• небольшой расход топлива;
• простой монтаж конструкции в сочетании с надежностью в процессе эксплуатации;
• затраты на покупку котла быстро окупаются отличными эксплуатационными показателями его работы.

Однако одноконтурные модели имеют и некоторые недостатки, среди которых стоит выделить:

• для получения горячей воды придется приобрести и установить специальный бойлер;
• функциональные возможности весьма ограничены.

Как работает

Принцип работы

Схема такой системы отопления довольно проста. В основе всего стоит любой котел. Он нагревает теплоноситель подаваемый по трубе, исходящей из котла. Почему такая схема называется однотрубной? Потому что по всему периметру прокладывается одна труба, которая исходит из котла и входит в него же. В нужных местах на кронштейны устанавливаются радиаторы и подсоединяются к трубе. Теплоноситель (чаще всего вода) движется от котла, наполняя первый радиатор в узле, потом второй и так далее. В конце вода возвращается в исходную точку и цикл повторяется. Происходит непрерывный процесс циркуляции.

Следует отметить, что собрав такую схему, можно столкнуться с одной трудностью. Так как скорость продвижения теплоносителя может быть небольшая, то возможны потери температуры. Почему? Если говорить о двухтрубной системе, то принцип ее работы таков: по одной трубе вода попадает в батарею, по другой выходит из неё. В таком случае его движение проходит сразу через все радиаторы, и потери тепла не происходит.

В однотрубной же системе теплоноситель поступает во все батареи постепенно и, проходя через них, теряет температуру. Так, если при выходе из котла температура носителя была 60˚ C, пройдя по всем трубам и радиаторам, она может снизиться до 50˚C. Что делать в таком случае? Для преодоления таких колебаний можно увеличить теплоемкость батарей в конце цепочки, повысив их теплоотдачу, или повысить температуру в самом котле. Но все это приведет к дополнительным затратам, которые невыгодны и делают стоимость отопления дороже.

Чтобы избавиться от такой проблемы без больших затрат, нужно увеличить скорость движения теплоносителя по трубам. Для этого есть 2 способа:

Технология монтажа насоса в систему отопления

Поставить циркуляционный насос. Так можно значительно увеличить скорость движения воды в системе. В этом случае потери тепла на выходе значительно уменьшатся. Максимум потерь может составить несколько градусов. Такие насосы работают от электричества. Следует учесть, что для загородных домов, где часто отключают электричество, такой вариант не будет идеальным.

Установка коллектора сразу за котлом

Установить разгонный коллектор. Это высокая прямая труба, благодаря которой вода, проходя по ней, набирает большую скорость. Тогда теплоноситель в системе с естественной циркуляцией делает полный круг быстрее, что тоже решает проблему потери тепла. Особенно хорошо применять такой способ в многоэтажном доме, так как в одноэтажном с низкими потолками работа будет неэффективной. Для нормального функционирования коллектора его высота должна быть больше 2, 2 м. Следует знать, что чем выше будет разгонный коллектор, тем быстрее, эффективнее и тише будет происходить движение в трубопроводе.

В такой системе обязательно должен быть расширительный бачок, который лучше устанавливать в верхней точке. Он действует как стабилизатор, контролируя повышение объема теплоносителя. Как он работает? При нагреве объем воды увеличивается. Эти излишки попадают в бак, предотвращая возникновение избыточного давления. Когда температура падает, объем снижается и из расширительного бака попадает обратно в сеть обогрева.

Вот и весь принцип работы однотрубной системы отопления. Это замкнутый контур, в который входит котел, магистральные трубы, радиаторы, расширительный бачок и элементы, обеспечивающие циркуляцию воды. Различают принудительную циркуляцию, когда всю работу выполняет насос, и естественную, при которой монтируется разгонный коллектор. Отличием такой конструкции является то, что в ней не предусмотрена труба обратного действия, по которой теплоноситель возвращается к котлу. Вторая половина такой разводки называется обраткой.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Как работает схема с естественной циркуляцией

В качестве теплоносителя, чаще всего используют обычную воду, которая перемещается по контурам от котла к батареям и обратно за счёт изменения своих термодинамических свойств. То есть при нагревании плотность жидкости понижается и увеличивается объём, её выдавливает холодным потоком, который идёт обратно, и поднимается по трубам. Пока теплоноситель расходится по горизонтальным ответвлениям, его температура снижается и он возвращается к котлу. Так круг замыкается.

Если для частного дома было подобрано отопление водой с естественной циркуляцией, то все горизонтальные трубы прокладывают с уклоном по ходу движения теплоносителя. Это даёт возможность радиаторам не «завоздушиваться». Воздух легче жидкости, потому он уходит по трубам вверх, попадает в расширительную ёмкость, а потом, соответственно, в воздух.

В бак сливается жидкость, объём которой увеличивается с повышением температуры, и создаёт непрерывное давление.
