Мембранный бак для отопления: виды, конструкция, плюсы и минусы, установка

Техническое обслуживание и эксплуатация расширительного бака

Эксплуатация такого бачка несложная. Нужно периодически осматривать емкость, подходящие к ней шланги, трубы, патрубки. Обязательно следить за уровнем жидкости в гидробаке. При чрезмерном снижении ее уровня в систему попадет воздух, возникнет воздушная пробка и работа отопления нарушится.

Расширительный бак для открытой системы отопления обойдется недорого, при этом устройство исключает гидроудары, поломки и другие технические проблемы. Для его изготовления и монтажа не требуются особые профессиональные навыки, поэтому такую емкость можно сделать и установить своими руками.

Требования и рекомендации по установке мембранного бака

Баки маленького объема монтируются на стену Монтаж оборудования можно выполнить самостоятельно, следуя инструкции. При работе придерживаются требований по установке:

Первый этап – выбор места. Необходимо обеспечить свободный доступ к резервуару для обслуживания. Удачным местом считается участок обратной магистрали между насосом и котлом.
Для безопасности закрытого контура потребуется установка предохранительного клапана, воздухоотводчика, манометра и термометра.
Перед входным патрубком устанавливают дренажный кран для спуска воды из емкости.
На участке, соединяющем бачок и систему отопления, нельзя устанавливать фильтры.
Перед подключением оборудования проверяют давление газового пространства. При необходимости подкачивают воздух.
Бак не должен располагаться в помещении с минусовой температурой.

Резервуар надежно закрепляется на стене, при этом на него не должна оказываться дополнительная нагрузка. Модели большого объема монтируются на пол. Рекомендуется схема подключения с расположением входного патрубка снизу. Специалисты советуют выполнить разъемное соединение патрубка и сливного крана перед ним. В случае необходимости расширительный бак легко демонтируется.

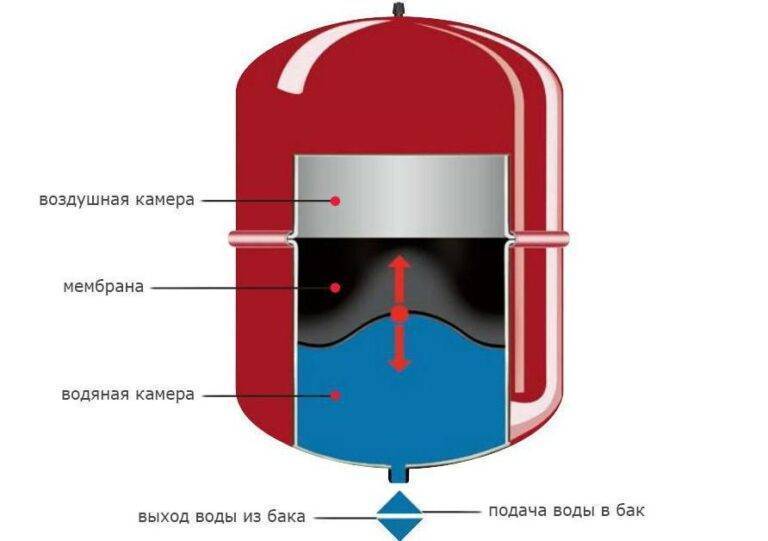

Устройство резервуара

Если система отопления не включает в себя дополнительное устройство, в которое может перейти лишний объем жидкости, то она может выйти из строя. Роль запасной емкости как раз и выполняет мембранный бак, который необходим для бесперебойной работы индивидуального отопления.

Мембрана

В корпусе резервуара имеется эластичная мембрана, которая разделяет его внутреннюю камеру на две части. Одна часть содержит теплоноситель, а вторая заполнена воздухом. Вместо него может использоваться азот.

В зависимости от модели, в комплектацию устройства может входить сменная или несменная мембрана. В первом случае теплоноситель размещается в эластичной полости и не контактирует с металлическими внутренними поверхностями.

Монтаж (или снятие) мембраны выполняется через фланец, для крепления которого использованы болты. Такие манипуляции выполняют, когда производят текущий ремонт оборудования.

Если прибор имеет несменную мембрану, то он снабжен внутренней полостью из двух секций. Демонтаж в таком случае не предусмотрен.

Для защиты системы от превышения давления мембранные баки оснащаются предохранительными клапанами.

Особенности расширительного бака для отопления закрытого типа

Расширительный бак закрытого типа представляет собой герметичный сосуд, изготовленный из стали. Он частично заполнен жидкостью, и частично инертным газом, который закачивается через специальный клапан. Закрытые расширители в зависимости от варианта разделения внутреннего объема бывают мембранными и безмембранными.

В безмембранных емкостях не предусмотрено механическое разделение пространства, поэтому теплоноситель непосредственно контактирует с газом. Чтобы поддерживать давление в заданном диапазоне, при подключении расширительного бака применяется газовый баллон или компрессор, который располагается снаружи.

Большинство современных расширительных баков закрытого типа оснащены гибкими бутиловыми или этиленпропиленовыми мембранами, которые разделяют внутреннее пространство сосуда. Они могут быть тарельчатыми или грушевидными. В первом случае мембрана обладает формой полусферы и крепится в средней части бака. В зависимости от температуры теплоносителя может принимать вогнутую или выпуклую конфигурацию.

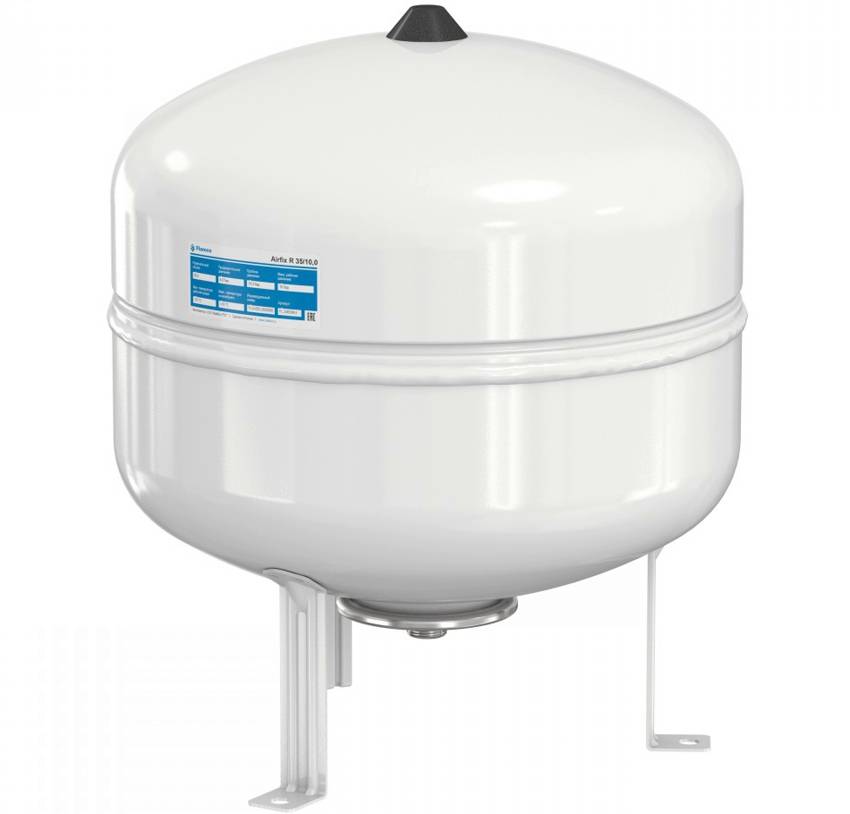

Расширительный бак для отопления закрытого типа

Грушевидная мембрана, повторяя форму сосуда, крепится на противоположных концах бака. В этом случае теплоноситель, поступая в сосуд, не контактирует со стенками баллона. Он заполняет гибкую мембрану, а пространство между ним и стенками бака заполнено газом. Такая особенность внутреннего строения исключает вероятность возникновения коррозии и способствует увеличению срока эксплуатации устройства. Цена расширительных баков для отопления закрытого типа с грушевидной мембраной будет выше, чем с тарельчатой, и начинается от 3,5 тыс. руб.

К достоинствам мембранных баков можно отнести компактные габариты, минимальные потери тепла, что исключает необходимость теплоизоляции, возможность работать при повышенном давлении, минимальный риск возникновения коррозии на стенках устройства, долговечность. Из недостатков стоит выделить высокую стоимость, необходимость периодически подкачивать газ в систему, и осуществлять контроль давления в ней.

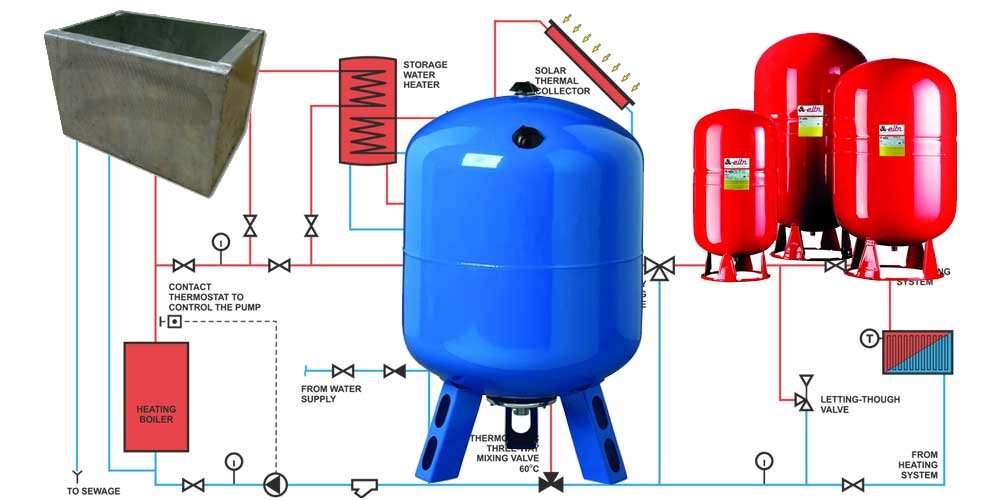

Расширительный бак для ГВС

В системе горячего водоснабжения, что обеспечивается бойлером, подключенным к котлу, предусмотрена установка расширительного бака. Основной его задачей является поддержание в сети рабочего давления. Расширительный бак защищает систему водоснабжения от гидроударов, предохраняет насос от повышенных нагрузок, защищает его от поломок.

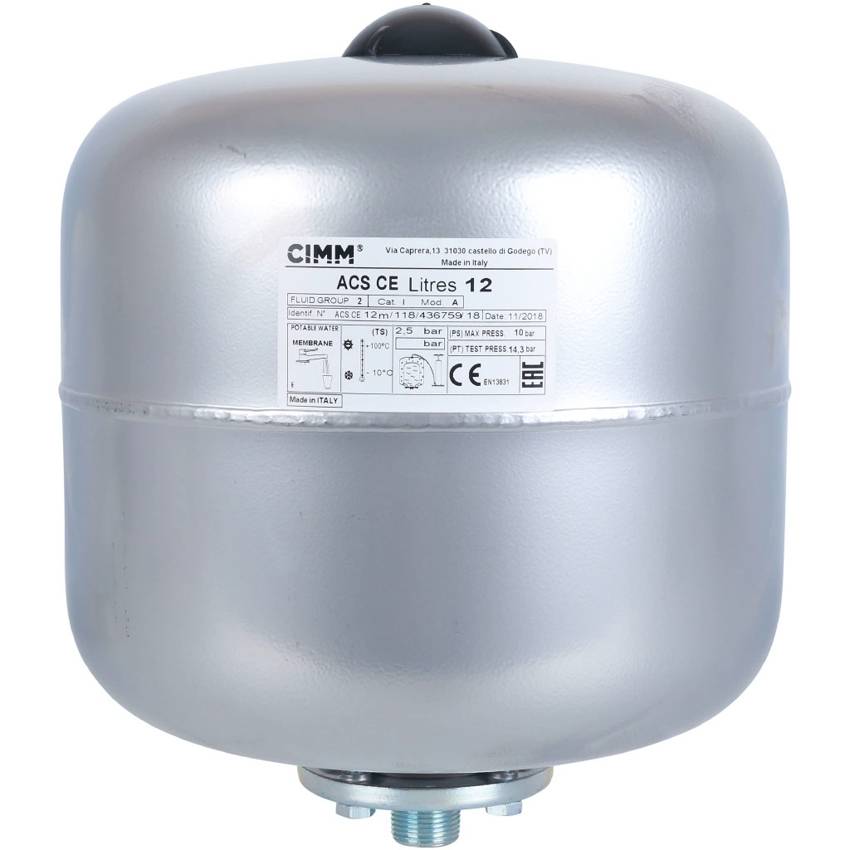

Расширительный бак для системы горячего водоснабжения

Для горячего водоснабжения используется бак закрытого типа с грушевидной мембраной, которая разделяет внутреннее пространство на две части: воздушную и водяную. Она может быть изготовлена из резины, каучука искусственного или естественного происхождения. Первые два варианта обладают высокими эксплуатационными свойствами. Оба материала стойко переносят разные температуры теплоносителя, вплоть до кипящего состояния без потери первозданных характеристик. Мембрана из каучука естественного происхождения при контакте с горячей водой проявляет негативную реакцию.

Расширительный бак подбирается исходя из объема избыточной воды, которая будет поступать в него при повышении давления в системе. Специалисты советуют выбирать бак объемом 10% от объема бойлера с горячей водой. Емкость для ГВС монтируется между бойлером и клапаном, который предотвращает обратный ход движения горячей воды в систему холодного водоснабжения. Цена расширительного бака стартует от 2,2 тыс. руб.

Принцип работы мембранного расширительного бака

Когда давление воды в системе возрастает, водяной отсек бака расширяется и заполняется большим объемом воды, а отсек с воздухом сжимается. При уменьшении объёма давление воздуха возрастает до тех пор, пока не уравновесит давление воды. Когда давление в системе падает (и становится меньше, чем давление воздуха), под действием давления воздуха мембрана сокращается, отсек с водой уменьшается, выталкивая воду обратно в систему, восполняя потери давления. Расширительный мембранный бак будет «отдавать» воду в систему до тех пор, пока давление воды и воздуха не уравновесят друг друга.

Устройство резервуара

Для защиты системы от превышения давления мембранные баки оснащаются предохранительными клапанами.

Принцип действия

Принцип работы прибора основан на изменении объема жидкости при нагревании и остывании.В замкнутом контуре вода, нагреваясь, расширяется, при этом увеличивается давление во всей сети. Излишний объем жидкости попадает в расширительный бак, где уменьшает количество воздуха, растягивая мембрану между камерами.

При снижении температуры давление в системе падает, и воздух вытесняет воду из емкости. Вода из бака будет поступать до тех пор, пока давление не уравновесится.

Функции мембранного бака

Для отопительной системы. Нагревание воды ведет к увеличению ее объема, из-за чего требуется применение расширительных баков. С их помощью происходит компенсация расширения воды. По размеру прибор должен соответствовать системе отопления: объем «погашает» расширение воды. Если отсутствует мембранный бак, то нагрев ведет к появлению дефектов в системе отопления. В результате может выйти из строя вся система.
В устройстве водоснабжения мембранный бак применяется вместо гидроаккумулятора, благодаря которому накапливается вода, после чего происходит ее расход по назначению. Для работы применяется давление, присутствующее в гидроаккумуляторе, а насос в этом случае не требуется. Поскольку насос функционирует редко, то продлевается его срок эксплуатации. В качестве гидроаккумулятора он выполняет функцию компенсации воды при подключении горячей воды.
Функция предохранения от гидроудара. Если резко включать насос для подачи воды, то такое перекрытие ведет к появлению гидроудара. Он предполагает перепад давления, из-за чего выходит из строя трубопровод и весь механизм. Мембранный бак будет выполнять функцию защиты: из-за большого давления произойдет растяжение мембраны, водяной отдел будет большим, а давление снизится.

Использование такого оборудования полезно во многих сферах работы оборудований

Поэтому очень важно его присутствие в отопительной системе

Функции и принцип работы

Мембранный бак – это герметичный преимущественно металлический резервуар, состоящий из двух разделенных камер: воздушной и водяной. В роли разделителя выступает специальная резиновая мембрана – она, как правило, выполнена из крепкого бутила, который устойчив к развитию бактериальных микроорганизмов. Водяная камера оснащена патрубком, через который непосредственно подается вода.

Главная задача расширительного мембранного бака – аккумулировать определенный объем воды и подавать ее по запросу пользователя под необходимым давлением. Но этим функции прибора не ограничиваются – также он:

защищает насос от преждевременной деформации: благодаря резерву воды насос включается не при каждом открывании крана, а только при опустошении бака;
предохраняет от перепадов давления воды при параллельном использовании нескольких кранов;
защищает от гидравлических ударов, которые потенциально могут происходить при включении насосной установки.

Функционирование прибора

Принцип работы бака следующий. Когда насос включается, в водяную камеру под давлением начинает закачиваться вода, а объем воздушной камеры в это время уменьшается. Когда давление достигает максимально допустимой отметки, насос отключается, и подача воды прекращается. Затем по мере забора воды из бака давление снижается и, когда оно уменьшается до минимально допустимой отметки, насос вновь включается и возобновляет закачку воды.

Порядок и условия монтажа бака

Мембранный гидроаккумулятор можно установить самостоятельно, без привлечения специалиста. Список требований к монтажу прибора выглядит следующим образом:

устройство запрещается ставить в местах с минусовой температурой;
бак-расширитель можно установить в любой точке отопительной системы до ее разветвления;
крепление должно быть максимально надежным, поскольку наполненный резервуар становится очень тяжелым;
соединения должны быть герметичными, при этом герметики использовать нельзя, поскольку из-за них между корпусом бака и мембраной ухудшится трение;
не следует устанавливать резервуар на выходной трубе в непосредственной близости от отопительного котла.

Если емкость гидроаккумулятора имеет объем от 30 л и выше, ее запрещено прикреплять к несущим конструкциям. Чаще всего такие баки оборудованы специальными ножками, которые предусматривают их установку непосредственно на пол. При монтаже следует соблюдать следующие условия:

патрубок должен иметь окружность в три четверти (дюйма); соответственно, в обратном трубопроводе должен присутствовать аналогичный резьбовой канал;
любая внешняя нагрузка на бак должна быть исключена;
следует использовать паронитовые прокладки, которые устойчивы к высоким температурам или давлению;
чтобы регулировать или поддерживать нужное давление в газовом отсеке, бак-расширитель должен быть оснащен воздушным клапаном.

При установке гидроаккумулятора нельзя допускать грубых ошибок, иначе оборудование не будет нормально функционировать. Наиболее распространенной ошибкой является неправильно высчитанное предельное давление (которое составляет около 90% от критического) в газовом отсеке. Подобный просчет приводит к тому, что мембрана не расширяется и не пропускает излишки теплоносителя в резервуар. Итогом станет прорыв трубы и отказ системы отопления. От подобного развития событий страхует установленный на гидроаккумулятор качественный манометр. Если после проведения расчетов окажется, что объема имеющегося бака недостаточно, потребуется приобрести дополнительную небольшую емкость.

Расширительный бак в системе отопления очень важен, поскольку именно от него зависит, насколько корректно будет работать система. Устанавливать его несложно, но необходимо осуществить весь процесс максимально тщательно, так как даже небольшая оплошность может спровоцировать аварийную ситуацию. В закрытой отопительной системе на мембрану постоянно действует высокое давление, на протяжении всего отопительного сезона это устройство испытывает серьезные нагрузки. Поэтому не реже чем раз в 2 года следует проверять ее состояние и при необходимости производить замену этой детали и/или самого бака-расширителя.

Устройство и принцип действия бачка

Мембранные герметичные резервуары значительно удобнее открытых сосудов в эксплуатации. Для систем ХВС промышленность выпускает гидроаккумуляторы (ГА) синего цвета, стабилизирующие давление внутри них. В обогревательных контурах применяется красный расширительный бачок для отопления закрытого типа (РБ), исключающий «завоздушивание» контура и необходимый для отвода увеличившейся в объеме воды при нагревании.

Конструкция

Мембранные баки имеют схожее устройство, отличающееся деталями:

ГА – внутри гидроаккумулятора размещена резиновая груша, повторяющая контурами внутреннюю камеру;

Конструкция гидроаккумулятора

РБ – расширительный бачок для отопления закрытого типа разделен резиновой перегородкой пополам (эластичный материал обычно завальцован в фальцевое соединение двух половинок корпуса).

Конструкция бака расширительного

В 90% случаев РБ имеет цилиндрическую форму, однако существуют модификации в форме таблетки для небольших объемов теплоносителя. Во время нагрева воды происходит расширение жидкости, лишний объем поступает внутрь бака.

Материал мембраны имеет расчетную эластичность, при снижении давления выталкивает рабочую жидкость обратно в контуры отопления. Поэтому для врезки достаточно сделать ответвление тройником, смонтировать на патрубке РБ.

Принцип действия РБ

Материалы

В ГА применяются мембраны из пищевой резины, форма которых полностью исключает контакт воды со стенками металлического корпуса. В РБ мембрана сделана из технической резины, внутренняя поверхность бака покрыта антикорром.

Таким образом, ГА и РБ не являются взаимозаменяемыми устройствами, предназначены для разных эксплуатационных условий. Если смонтировать в контур обогрева синий бак, не рассчитанный на горячую воду, снизится ресурс системы. При установке красного бака в линию ХВС вода перестанет удовлетворять санитарным нормам.

Как сделать своими руками из пластиковой тары или нержавейки

Расширительную ёмкость можно сделать самостоятельно. Для этого подойдёт резервуар 10—12 литров (в зависимости от точных расчётов объёма теплоносителя общей системы).

При наличии готовой основы, к примеру, пластиковой тары, следует проверить её ёмкость (обычными 3-литровыми банками), а потом уже крепить недостающие элементы.

Обычно бак делают из листовой нержавейки 2—4 мм толщины.

Инструменты:

сварочный аппарат, электроды для сваривания;
болгарка с соответствующими кругами;
листовой металл (нержавейка);
патрубки;
различные болты, набор штуцеров;
резиновые прокладки;
щётка, перчатки, защитная маска;
масляная краска;
теплоизоляционные материалы;
напильник по металлу;
рулетка;
схема бака со всеми размерами.

Разметка листа металла

Прежде всего, необходимо сделать разметку на листовом металле. Для этого можно воспользоваться картой раскроя с бумажными деталями, позволяющими использовать металл с наименьшими отходами. При стыковке на листе двух деталей, обязательно нужно учесть толщину круга болгарки, которая может «съесть» несколько миллиметров.

Важно! Все работы следует проводить аккуратно с последующей зачисткой краёв

Вырезание заготовок

Корпус бака состоит из пяти или шести прямоугольников (в зависимости от наличия крышки). При желании можно верхнюю деталь крышки разделить на две части так, как будет удобно, приварив одну часть к основанию, а вторую прикрепив на завесы.

Сварка самодельного прибора

Вырезанные заготовки нужно поставить под прямым углом и приварить. Способ крепления может быть разным — газ отлично подойдёт для 2-х мм стальных листов, а с 3—4 мм листами хорошо работать электросваркой.

В дне корпуса необходимо проделать отверстие и приварить туда патрубок, по которому теплоноситель будет попадать в бак. Сам патрубок, соответственно, присоединить к контуру общей системы отопления.

Утепление

Открытая структура отопления отличается установкой расширительного бачка в самой высокой точке системы. Обычно, это неотапливаемый чердак, где зимой температура зачастую минусовая. При таких условиях вода в бачке может замёрзнуть, повредив всей системе. Чтобы избежать такой проблемы резервуар следует утеплить специальными материалами, к примеру, базальтовой ватой.

Такой теплоизоляционный материал устойчив к высоким температурам, что является необходимым условием, т. к. вода в баке, при повышенных градусах, закипает.

Добавление масла

В конструкцию самодельного бачка, кроме главного патрубка, соединяющего резервуар с системой, привариваются дополнительные элементы:

для подпитки системы или добавления теплоносителя (воды, масла);
для аварийного слива лишнего теплоносителя в канализацию.

Важно! Патрубок для слива нужно располагать выше предельного уровня заполнения бака, чтобы избежать переливания жидкости через верх. Через отверстие в крышке вода из бака испаряется и в систему может попадать воздух. Это приводит к перегреву труб и плохой циркуляции теплоносителя

Чтобы решить эту проблему профессионалы рекомендуют залить в бачок чуть-чуть масла. Оно затянет поверхность теплоносителя тонкой плёнкой, создавая, таким образом, защитный слой от проникновения воздуха

Это приводит к перегреву труб и плохой циркуляции теплоносителя. Чтобы решить эту проблему профессионалы рекомендуют залить в бачок чуть-чуть масла. Оно затянет поверхность теплоносителя тонкой плёнкой, создавая, таким образом, защитный слой от проникновения воздуха

Через отверстие в крышке вода из бака испаряется и в систему может попадать воздух. Это приводит к перегреву труб и плохой циркуляции теплоносителя. Чтобы решить эту проблему профессионалы рекомендуют залить в бачок чуть-чуть масла. Оно затянет поверхность теплоносителя тонкой плёнкой, создавая, таким образом, защитный слой от проникновения воздуха.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

Его нельзя ставить вплотную к стене.
Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
Подвешенный на стене бак не должен располагаться слишком высоко.
Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Марка	Стоимость, рубли
Объем, л	8	12	18	24	35	50	80	100	150	200	300	500
Wester	790	860	900	1 000	1 650	1 900	2 500	3 500	5 200	9 500	11 500	18 100
Объем, л	8	12	18	25	33	60	80	100	140	200	300	500
Reflex	1 520	1 600	1 980	2 300	3 070	4 900	5 900	6 700	9 060	10 860	15 000	23 000
Объем, л	8	12	18	25	35	50	80	105	150	200	250	500
Zilmet CAL-PRO	1 170	1 230	1 300	1 630	2 100	3 100	4 200	6 100	7 600	9 480	12 200	22 200
