Системы кондиционирования и холодоснабжения с чиллерами и фанкойлами

Подключение чиллера и фанкойла

Слаженное функционирование системы происходит путем соединения чиллера с одним или несколькими фанкойлами посредством трубопроводов с теплоизоляцией. В случае отсутствия последней значительно падает значение КПД системы.

Каждый файнкойл имеет индивидуальный узел обвязки, посредством которого обеспечивают регулировку его производительности как в случае выработки тепла‚ так и холода. Расход хладагента в отдельном агрегате регулируют посредством специальной арматуры — запорной и регулирующей.

Чтобы направить охлажденную воду в теплообменник одну трубу подключают к фанкойлу, а другую — для отвода жидкости — к чиллеру. Устройство системы допускает смешивание хладагента с теплоносителем

Если нельзя допускать смешивания теплоносителя с холодильным агентом. воду подогревают в отдельном теплообменнике и дополняют схему циркуляционным насосом. Чтобы обеспечить плавную регулировку потока рабочей жидкости через теплообменник при монтаже схемы обвязки используют 3-ходовой клапан.

Если в здании смонтирована двухтрубная система, то и охлаждение и нагрев происходит за счет охладителя — чиллера. Для повышения эффективности отопления с помощью фанкойлов в холодный период‚ в дополнение к чиллеру в систему включают котел.

В отличие от двухтрубной системы с одним теплообменником‚ в четырехтрубную систему заложено 2 этих узла. В этом случае фанкойл может работать и на нагрев‚ и на холод‚ используя в первом случае жидкость, циркулирующую в системе отопления.

Один из теплообменников подключают к трубопроводу с хладагентом, а второй к трубе с теплоносителем. На каждом теплообменнике имеется индивидуальный клапан‚ управляемый специальным пультом. Если применена такая схема‚ хладагент никогда не смешивается с теплоносителем.

Так как температура теплоносителя в системе в отопительный сезон колеблется в пределах от 70 до 95⁰ и для большинства фанкойлов она превышает допустимую‚ ее предварительно снижают. Поэтому горячая вода‚ поступающая от центральной теплосети к фанкойлам‚ проходит специальный тепловой пункт.

Устройство и принцип работы системы чиллер-фанкойл

Это оборудование универсально в применении: оно позволяет во все сезоны поддерживать комфортный микроклимат в помещении, вне зависимости от этажности здания, его площади, конфигурации и типа.

Если рассматривать самую примитивную схему работы: в зависимости от заданных пользователем установок радиатор доводчика перемещает жидкость, которая наделяется именно той температурой, что соответствует конкретной поставленной цели. Вода нагревает или охлаждает воздух вокруг рабочего элемента. Вентилятор, в свою очередь, принудительно направляет этот воздух в помещение.

Принцип работы системы чиллер-фанкойл

Усовершенствованные модели также способны смешивать внутренний воздух и уличный. Доводчик пропускает носитель через радиатор, придает ему требуемую температуру в непрерывном цикле. Чтобы устройство не работало «вхолостую», в нем предусмотрены особые обходные трубопроводы, имеющие вентили и термоэлектрические приводы.

Конденсат, неизбежно возникающий на радиаторе, выводится с помощью приемного лотка. Дренажный насос, функционирующий в тандеме с поплавковым клапаном, удаляет из сборника накопленную влагу и направляет ее в приемную трубу, а оттуда – в канализационный сток.

Системы кондиционирования могут иметь воздушное либо водяное охлаждение. По критерию особенностей конденсатора можно найти модели выносного либо встроенного типа. Обогрев может осуществляться с применением теплового насоса или без такового. Далее будут рассмотрены ключевые конструктивные особенности каждого рабочего элемента, входящего в высокопродуктивную связку.

Чиллер – это кондиционер, пропускающий через испаритель антифриз или воду. Жидкость через систему трубопроводов подается к фанкойлам, установленным в отдельных помещениях. Связка работает также, как и сплит-системы. Чиллер и фанкойлы может разделять значительное расстояние – этот показатель зависит лишь от мощности внедренного с схему насосного оборудования. Чиллер работает с несколькими фанкойлами, в зависимости от его производительности устанавливается максимально допустимое число связанных сегментов системы кондиционирования.

Чиллеры бывают парокомпрессионными и абсорбционными. Последние реализуются в высоком ценовом сегменте, они крупные и могут использоваться не во всех типах зданий. Парокомпрессионные модели, в свою очередь, делятся на:

• наружные (работают на базе осевых вентиляторов, имеют воздушное охлаждение);
• внутренние (обладают водяным охлаждением, в них устанавливается центробежный вентилятор, обеспечивающий движение воздушных масс);
• реверсивные (могут работать на охлаждение и нагрев).

Пример реверсивного чиллера

Фанкойл – это оборудование, принимающее охлажденный носитель, оно отвечает за циркуляцию воздуха в обслуживаемом помещении. Встроенный вентилятор помогает смешивать уличные и внутренние потоки, отправлять в нужном направлении образовавшуюся смесь.

Выделяют несколько видов фанкойлов:

• напольные;
• настенно-потолочные;
• настенные;
• потолочные.

Пример потолочного фанкойла

Кассетные внутренние блоки способствуют охлаждению, нагреву и равномерному распределению воздушных масс в помещениях, в которых установлено подвесное потолочное оборудование. Благодаря подобному устройству маскируются рабочие элементы системы кондиционирования, сводятся к минимуму сопутствующие шумы. В этом случае воздушные потоки могут распределяться не более чем по 2-4 направлениям.

Канальные фанкойлы монтируют непосредственно в вентиляционную шахту. Для забора воздуха используются обособленные воздуховоды, для вывода отработанных масс применяются каналы, обустроенные за подвесными потолочными сегментами. Подобные модели доводчиков характеризуются высокой производительностью, их активно берут на вооружение при строительстве складов, торговых залов и прочих помещений с большой площадью.

Работа «на тепло»

Многие чиллеры могут работать и по обратному холодильному циклу, вырабатывая тепло вместо холода. Это сродни реверсивному режиму работы кондиционеров — режиму работы «на тепло». В этом случае конденсатор чиллера играет роль испарителя и забирает тепло из окружающей среды, а в испарителе (который теперь стал конденсатором) тепло передается холодоносителю. Кстати, холодоноситель в этом случае уместнее именовать теплоносителем.

Система чиллер фанкойл представляет собой такую систему кондиционирования воздушных потоков, в которой циркулирует не стандартный газ-хладагент, а специальная незамерзающая жидкость. Охлаждение устройства обеспечивается холодильной установкой, предназначенной для поддержания необходимого температурного режима указанной жидкости.

Чиллер является обыкновенным кондиционером, но принцип его работы заключается в том, что через испаритель проходит не газообразное вещество, а вода. Данная жидкость подаётся к фанкойлам посредством системы трубопроводов. Работа фанкойлов, расположенных в кондиционируемых помещениях, аналогична работе узлов сплит-систем.

Фанкойл может быть установлен на довольно значительном расстоянии от чиллера.

Значение указанной величины зависит исключительно от мощности насосов. Количество фанкойлов, которые являются составляющими элементами системы кондиционирования, определяется лишь мощностью чиллера. Соединение чиллера с фанкойлами выполняется посредством водопроводных труб, что несколько снижает цену всей системы.

Энергосберегающие технологии в чиллерах

В то же время, суточный график тепловых избытков имеет также неравномерный характер c явно выраженным максимумом. Традиционно в чиллерах мощностью 20–80 кВт устанавливают два одинаковых компрессора и делают два независимых холодильных контура. В результате агрегат способен работать в двух режимах на 50% и 100% своей номинальной мощности. Новое поколение чиллеров с холодильной мощностью от 20 до 80 кВт позволяет выполнять трехступенчатое регулирование производительности. В этом случае полная холодильная мощность распределяется между компрессорами в соотношении 63% и 37%.

У чиллеров нового поколения оба компрессора включены параллельно и работают на один холодильный контур, то есть имеют общий конденсатор и испаритель. Такая схема значительно увеличивает коэффициент преобразования энергии (КПЭ) холодильного контура при работе с неполной нагрузкой. Для таких чиллеров при 100% нагрузке и температуре наружного воздуха 25°С КПЭ = 4, а при работе на 37% КПЭ = 5. Учитывая то, что 50% времени чиллер работает с нагрузкой 37% это дает существенную экономию энергии.

Чиллер: элементы и принцип работы

Главными из элементов устройства являются те же приборы, что и в наружном блоке сплит-системы. В состав чиллера входит:

• испаритель;
• конденсатор;
• компрессор.

Первый элемент имеет два контура: в одном циркулирует жидкость (вода, раствор, производные гликоля), в другом — хладагент. Оба элемента расположены максимально близко друг к другу. Чтобы повысить эффективность оборудования, используется встречное движение жидкости/фреона.

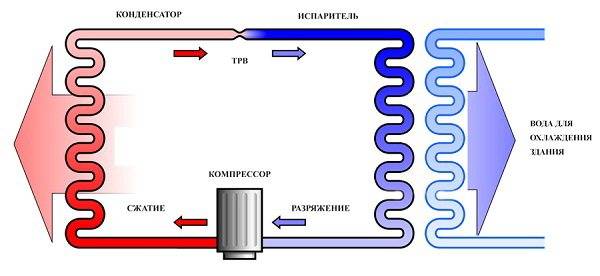

Работа чиллера практически не отличается от «труда» холодильника. Компрессор сжимает хладагент (0°) в конденсаторе. Во время этого процесса сильно повышается давление вещества, из-за чего оно конденсируется, переходит из газообразного состояния в жидкое (60°). Там же фреон отдает тепло воде либо воздуху.

Затем, охладившись (30°), жидкость поступает в испаритель. В нем она расширяется, снова превращается в газ. Во время процесса испарения его температура становится максимально низкой (-15°). Затем фреон следует в теплообменник, где способствует охлаждению жидкости в магистрали (0°). Потом цикл повторяется.

Холодная вода возвращается в фанкойлы. Там, благодаря радиаторам, она охлаждает воздух. Если рассматривать второй режим — обогрев, то работа (циркуляция) происходит в обратном порядке. В этом случае в фанкойлы попадает теплая жидкость, которая нагревает воздух в помещении.

Конструктивные особенности чиллеров

Из главных особенностей можно выделить:

• Все параметры, установленные в каждом помещении, будут поддерживаться в автоматическом режиме.
• Система охлаждения считается гибкой, и расстояние между чиллером и фанкойлами ограничивается только мощностью насоса. Длина расположения может доходить до сотни метров.
• Устройство является экологическим и безопасным.
• Благодаря тому, что применяется запорная арматура, вероятность залива минимизирована.
• Прибор удобно использовать, благодаря гибкости планировки и малых расходов полезной площади для монтажа.
• Чиллер, как холодильная установка, практически не издает шума при работе, поэтому не станет привлекать внимания.
• Оборудование допускается использовать в любое время года вне зависимости от погодных условий.

Подбор подходящего аппарата должен включать в себя оценку характеристик, рассмотрение разных типов приборов, а также ознакомление с рейтингом конкретной модели. Чтобы выбрать подходящий вариант, следует проконсультироваться с людьми, разбирающимися в чиллерах.

Схема чиллера

Производители чиллеров выпускают несколько разновидностей данных устройств. В первую очередь они отличаются между собой способом отвода тепла.

Чаще всего используются чиллеры воздушного охлаждения наружной установки. Внешне они представляют собой единый блок, включающий в себя непосредственно чиллер и вентилятор. Последний используется для нагнетания воздуха на конденсатор и отвода тепла. Чиллер устанавливают на крыше здания. Основным недостатком данной конструкции является то, что с приходом холодов приходится сливать воду из наружной части контура. Но это компенсируется низкой стоимость чиллера и тем, что он не занимает внутреннего объема здания.

Если такой чиллер установить внутри здания, то он не будет подвержен влиянию окружающей среды (не нужно сливать воду в холодное время). Подача воздуха в чиллер осуществляется по воздуховодам, для чего используются центробежные вентиляторы. Но такая конструктивная особенность увеличивает стоимость устройства, требует выделения пространства внутри здания и монтажа дополнительных воздуховодов.

Альтернативным вариантом является чиллер с выносным конденсатором. Он представляет собой больших размеров сплит-кондиционер, используемый для охлаждения воды. Чиллер с выносным конденсатором сочетает в себе преимущества перечисленных вариантов: умеренную стоимость, независимость от перемены времен года, но и имеет один недостаток. Конденсатор должен быть расположен относительно основного блока на определенно м расстоянии.

Чиллер с водяным охлаждением конденсатора – это конструкция, которая не имеет вышеперечисленных недостатков. Такой вариант устройства чиллера можно назвать двух контурным. Конечно, их стоимость выше и в эксплуатации они сложнее.

Классификация

Есть два основных вида фанкойлов – двухтрубные и с четырьмя магистралями. Первые подключаются к одному источнику рабочей жидкости, вторые могут одновременно использовать два – чиллер и устройство для нагрева воды.

В последнем случае возможно быстрое переключение модуля с режима охлаждения на нагрев и обратно. У двухтрубных моделей это трудоемкая работа, нужно физическое переключение магистралей между источниками обработки жидкости.

Классификация по конструкции:

По способу монтажа – напольные, потолочные или настенные.

• Кассетные. Монтируются в подвесной потолок, не имеют внешнего корпуса.
• Канальные. Устанавливают в каналы приточной вентиляции. Модели отличаются числом воздушных потоков – от 1 до 4.
• Расход воздуха – низко, средне или высоконапорные. Первые создают воздушный напор до 45 Па, вторые – до 100 Па. Высоконапорные могут формировать воздушный поток с силой 250 Па.

Для плавного изменения температуры жидкости комплектуются трехходовым клапаном. Виды используемых вентиляторов – центробежный или диаметральный. Теплообменник змеевидный, состоит из медной трубы. Для увеличения площади на него устанавливаются ребра из алюминия.

Виды чиллеров

Чиллеры можно разделить по нескольким признакам:

• Наличие режима обогрева;
• Тип теплообмена конденсатора;
• Исполнение (сплит или моноблок);
• Тип вентилятора.

Системы кондиционирования и отопления с помощью фанкойлов рассчитаны на охлаждение и отопление помещений. В некоторых областях применения оборудование должно работать только на охлаждение, поэтому функция обогрева предусмотрена не во всех моделях. Стоимость модели с функцией отопления выше, чем у аналогичной без нее.

Большинство чиллеров получают и отдают тепловую энергию в воздух. Есть модели, использующие в качестве рабочей среды воду. Они дешевле первых, но для установки конденсатора необходим источник проточной воды или ее подача.

По типу теплообменника различают моноблоки и раздельные системы. В моноблоке все узлы агрегата собраны в одном корпусе. В раздельной системе конденсатор и вентилятор выведены отдельно и соединены с основным блоком фреоновыми магистралями.

Раздельная система позволяет установить основной блок в помещении, что упрощает его обслуживание и ремонт. В раздельной системе теплоносителем может быть простая вода без этиленгликоля – риск замерзания отсутствует, все трубопроводы находятся в помещении.

В чиллерах с воздушным конденсатором используют два типа вентиляторов – обычные осевые или центробежные. Наличие центробежного вентилятора позволяет устанавливать оборудование в помещении, подача и отвод воздуха производится по вентиляционным каналам. Осевые вентиляторы дешевле, но ниже по производительности, оснащенное ими оборудование можно устанавливать только на открытом воздухе.

Кроме обычных существует аналогичный по функциям, но отличный по устройству вариант – абсорбционные. Принцип работы абсорбционного чиллера позволяет сэкономить на электроэнергии, так как в нем используются физические процессы поглощения веществ. Такие агрегаты целесообразно использовать для рекуперации избыточного тепла или холода.

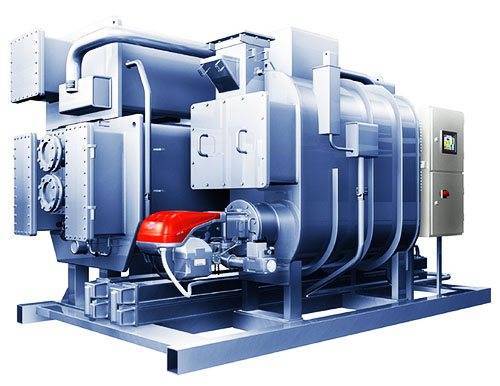

Абсорбционный чиллер, установленный на заводе в Сиднее, Австралия.

Сферы применения чиллер-фанкойла

Главным достоинством рассматриваемой технологии является возможность обеспечения независимого, стабильного микроклимата сразу в нескольких помещениях. Поэтому оборудование чрезвычайно востребовано при обустройстве следующих типов объектов:

• крупные склады и производственные площадки (в том числе с особыми санитарными требованиями);
• торговые, административные, развлекательные и гостиничные комплексы;
• здания социального назначения, разделенные на большое число комнат, например, рекреационные объекты, клиники;
• многоэтажные бизнес-центры, комплексы;
• супермаркеты.

Как работает система чиллер-фанкойл в многоэтажных комплексах

Несмотря на сложность внедрения, чиллер-фанкойл помогает рационализировать температурные и влажностные параметры без привязки к внешним условиям, что очень важно, учитывая переменчивость отечественного климата

Нюансы выбора чиллера

Совет 1. Если вы будете размещать охладитель внутри помещения, не забудьте предварительно измерить ширину дверного проема. Часто случается, что приобретенный агрегат просто не входит в двери, что становится серьезной проблемой для его установки.

Совет 2. В помещении установки необходимо обеспечить достаточный обмен воздуха, который соотносится с параметрами и характеристиками агрегата, производящего свободное охлаждение.

Совет 3. Если чиллер устанавливается снаружи помещения, на улице, обязательно следует учесть следующие вопросы:

• защита агрегата от внешних воздействий и вандализма;
• возможность использования незамерзающих жидкостей.

Совет 4. Перед покупкой, еще на этапе выбора нужно точно определить расход охлаждаемой воды (жидкости), чтобы высчитать необходимое для ее охлаждения давление.

Совет 5. При выборе установки, заполненной незамерзающей жидкостью, нужно рассчитывать производительность водоохладительного испарителя.

Разновидности оборудования

Есть холодильные машины двух видов — с воздушным и водяным охлаждением конденсатора. Кроме того, существует чиллер, серьезно отличающийся принципом работы. Это абсорбционная модель.

Агрегаты с воздушным охлаждением

Такие чиллеры являются более популярными. Их обычно устанавливают на крышах крупных зданий. В этом случае используют возможность теплообмена между воздухом и хладагентом. Подвидов этих чиллеров существует тоже два. Есть устройства, в которых конденсатор вынесен наружу. В другом оборудовании он встроен в прибор.

1. Модели с выносным конденсатором. В них конденсаторный блок находится на некотором удалении от чиллера. Связаны оба элемента медной магистралью, в которой циркулирует хладагент. Плюс устройств — удобство, так как модуль с конденсатором можно установить в помещении. Минус — более высокая цена.
2. Чиллеры с внутренним, встроенным конденсатором. Эти модели являются моноблоками, так как все элементы находятся в одном корпусе. Их обычно монтируют на крыше здания. Недостатком такого оборудования считается сложность обслуживания, а достоинством — более низкая цена.

Если сравнивать оба вида по срокам эксплуатации, то победителями выйдут вторые модели. Выносной конденсаторный модуль в большей степени подвержен воздействию внешних факторов. Он быстрее выйдет из строя из-за осадков или механических повреждений. Отдельная магистраль — еще одно слабое звено.

Устройства с водяным охлаждением

В этом случае для переноса тепловой энергии используется любой источник. Им может стать бассейн, пруд, река либо другой водоем. В чиллерах с водяным охлаждением конденсатор тоже находится на расстоянии: его погружают в воду.

Данное оборудование менее зависит от температуры окружающей среды, поэтому его хладо- или теплопроизводительность более высока. Причина — большая теплоемкость воды, способность более эффективно отдавать/отбирать тепловую энергию.

Разница особенно ощутима при экстремально высоких/низких температурах. Принцип работы этих агрегатов не отличается от функционирования предыдущих устройств. Отличие только в среде, в которой находятся их конденсаторы.

Абсорбционные чиллеры (АБХМ)

Данные агрегаты кардинально отличаются от своих традиционных «соперников». В этих приборах не используется компрессионный способ переноса тепловой энергии, поэтому в роли хладагента выступает слабая смесь, состоящая из воды и, например, бромида лития. Двигаясь по холодильному контуру, эти компоненты непрерывно взаимодействуют. Они либо смешиваются, либо разъединяются.

Отличие от обычных чиллеров

Отличие не только в циркулирующей жидкости и ее свойствах. В абсорбционных чиллерах другой источник энергии. Если в обычных приборах для работы главного «вечного двигателя» — компрессора — необходимо электричество, то в АБХМ используется любой вид тепловой энергии. Пример — та, что выделяется на каком-либо этапе производства, является побочным эффектом.

Основные элементы абсорбционного оборудования — абсорбер, генератор, испаритель, конденсатор, насос. В составе приборов есть дополнительные элементы: это система автоматики, вентили — дросселирующие, запорные, соленоидные. В одноконтурных чиллерах используется один генератор, в двухконтурных — два.

Принцип работы

Отличие этих моделей от обычных устройств — возможность работы только в одном режиме, на охлаждение. Сначала смесь воды и бромида нагревается в абсорбере. В процессе большая часть воды выкипает, а затем по магистрали поступает в конденсатор. В нем пары жидкости быстро охлаждаются, отдают тепло и конденсируются.

Затем конденсат следует в испаритель, где снова становится паром. Эту субстанцию поглощает бромид лития, который поступает из генератора. После поглощения и смешивания компонентов образуется слабая смесь. Она подается в генератор с помощью насоса, потом «круговорот» продолжается.

Однако в последнее время производители занимаются разработкой компактных моделей, которые можно будет приобретать для кондиционирования частных домов. Есть уже первые, экспериментальные модели, но цена их пока очень высока.

Особенности расчета вентиляторного доводчика

Данные производителей по выработке холода кондиционером-доводчиком привязаны к стандартным показателям температуры:

• по сухому термометру 27°;
• по мокрому термометру 19°;
• вода на входе в фанкойл 7°.

К переменным факторам относится скорость вентилятора, в характеристиках указывается высокая. Существует еще средняя и низкая. Среди факторов, изменение которых влияет на производительность фанкойла:

• температура воды на входе;
• расход воздуха (скорость вентилятора);
• количество воды, проходящей через вентиляторный доводчик;
• температура воздуха в помещении.

Установка системы чиллер-фанкойл требует высоких навыков проектировщика и точных расчетов. Без них параметры климатического оборудования окажутся неверными, будет недостаточное или пониженное энергообеспечение, снизится срок службы, повысится вероятность поломок функциональных узлов.

О способах расчета мощности, которые позволяют инженерам нашей компании с высокой точностью определять производительность системы промышленного кондиционирования помещений можно узнать в этой статье.

Принцип работы системы

Относительно недорогие и простые в эксплуатации сплит-системы имеют ограничения по области применения. Чем ниже температура воздуха за окном, тем меньше энергоэффективность сплит-систем. При температуре ниже -10 °C инверторное оборудование необходимо отключить, иначе в кондиционере сгорят электронные компоненты. Система хладоснабжения чиллер-фанкойл, в отличие от сплит-систем и инверторов, при правильном выборе оборудования и корректном монтаже работает в любых условиях.

Как устроен чиллер

Существуют два принципиально разных типа чиллеров:

• Чиллер на абсорбционном цикле — в качестве хладагента применяется вода с бромидом лития.
• Чиллер с парокомпрессионным холодильным циклом — усадка хладагента производится за счет работы компрессора.

Наиболее распространенными на сегодня являются парокомпрессионные чиллеры. Когда требуется обеспечить невысокую холодопроизводительность, устанавливают чиллеры с герметичным компрессором. Для обеспечения высоких показателей холодопроизводительности подходят парокомпрессионные аппараты с полугерметичным компрессором, где есть разъемы для доступа к механизмам.

Принцип работы парокомпрессионного оборудования:

• Компрессор работает на расширение газообразного хладагента.
• После поступления в конденсатор хладагент охлаждается и переходит в жидкую фазу.
• В термостатическом расширительном клапане происходит закипание и дальнейшее испарение хладагента.
• В испарителе вода нагревает хладагент.
• Переход хладагента в газообразное состояние и повторение цикла.
• Вода попадает в фанкойл и охлаждает воздух в помещении.

Главный элемент чиллера — компрессор. Существуют разные виды компрессоров: роторные, винтовые, спиральные, поршневые, центробежные. Тип оборудования, которое оптимально подходит для установки в определенном здании, с учетом технических нюансов определяет специалист.

По типу конструктивного исполнения чиллеры делятся на несколько разновидностей:

• Моноблок с наружным монтажом.
• Моноблок с центробежными вентиляторами.
• Устройство с выносным конденсатором воздушного охлаждения.
• Устройство с выносным конденсатором жидкостного охлаждения.

Принцип работы чиллера не зависит от конструкции и всегда остается неизменным. При монтаже чиллера следует в первую очередь учитывать рекомендации по эксплуатации. В инструкции к оборудованию производитель указывает расход теплоносителя, допустимую наружную температуру для эксплуатации оборудования и расчетное количество тепла, которое потребуется отводить.

Что такое фанкойлы. Принцип работы и устройство

Фанкойл состоит из двух частей — теплообменника и вентилятора. Теплообменник состоит из системы труб, по которым циркулирует холодная или горячая вода.

Принцип работы фанкойла в системах чиллер-фанкойл таков:

• Вентилятор направляет внутрь установки фанкойла воздух из помещения.
• При попадании на теплообменник воздух подогревается или охлаждается до необходимой температуры.
• Система вентиляции отправляет нагретый или охлажденный воздух обратно в помещение.

Стабильную температуру в отапливаемом или охлаждаемом помещении можно получить двумя путями: через регулировку скорости обращения жидкости в теплообменнике и за счет контроля над скоростью вращения вентилятора, который загоняет воздух внутрь фанкойла. По схеме работы в системе кондиционирования фанкойл максимально близок к внутреннему блоку традиционной сплит-системы.

Классификация

Вы сможете сами определить, какие приборы вам больше всего подходят для установки, зная их параметры и эксплуатационные характеристики.

В настоящее время вы сможете выбирать из четырех различных конструкций фанкойлов:

1. Консольного типа.
2. Консольного типа в корпусе.
3. Кассетного типа.
4. Горизонтального типа.

Все эти разновидности теплообменников могут устанавливаться в помещении самым различным образом:

• навешиваться на стену;
• устанавливаться просто на полу комнаты;
• встраиваться в вентиляционную систему здания;
• устанавливаться в навесных конструкциях потолков.

Главными характеристиками фанкойла, которые влияют на выбор того или иного прибора, являются:

• производительность холодного воздуха;
• общая производительность по воздуху.

Подключение кассетного фанкойла

Кроме того, системы теплообменников, использующих воду в качестве носителя, могут быть:

1. Двухтрубными. Данная схема обвязки является самой простой и наиболее распространенной. Она позволяет лишь охлаждать воздух в помещении. Поэтому и стоимость такого прибора будет невысокой. В зимний период двухтрубные фанкойлы можно перевести в режим отопления, но для этого трубы необходимо отключить от чиллера и подключить их к системе центрального отопления. Эту функцию выполняет специальный клапан, регулируемый вручную.
2. Четырехтрубными. Данная система имеет в своем составе два теплообменника, один из которых подключен к чиллеру, а второй – к системе с горячим носителем (центральной системе отопления). Такая схема обвязки является более сложной. Поэтому и цена такого фанкойла будет выше. Данная система позволяет либо охлаждать воздух в помещении, либо нагревать его, не производя сложных переключений труб, а лишь выбрав необходимый режим на пульте управления прибором. Такие фанкойлы лучше всего монтировать в районе окон, поскольку так будут компенсироваться потери тепла через стекла.

Нюансы выбора чиллера

Совет 1. Если вы будете размещать охладитель внутри помещения, не забудьте предварительно измерить ширину дверного проема. Часто случается, что приобретенный агрегат просто не входит в двери, что становится серьезной проблемой для его установки.

Совет 2. В помещении установки необходимо обеспечить достаточный обмен воздуха, который соотносится с параметрами и характеристиками агрегата, производящего свободное охлаждение.

Совет 3. Если чиллер устанавливается снаружи помещения, на улице, обязательно следует учесть следующие вопросы:

• защита агрегата от внешних воздействий и вандализма;
• возможность использования незамерзающих жидкостей.

Совет 4. Перед покупкой, еще на этапе выбора нужно точно определить расход охлаждаемой воды (жидкости), чтобы высчитать необходимое для ее охлаждения давление.

Совет 5. При выборе установки, заполненной незамерзающей жидкостью, нужно рассчитывать производительность водоохладительного испарителя.
