Что такое задвижка шибер для печи и ее установка своими руками

Техника безопасности

Говоря о шиберных задвижках в первую очередь следует остановиться на технике безопасности. Уже из определения становится ясно, что это устройство способно полностью перекрыть естественный ход воздуха из помещения через печь и дымоход на улицу. В таком запертом состоянии печь может находится только при одном условии — в ней нет ничего, что ещё хотя бы немного тлеет, а тем более горит.

Как известно, горение дров в печи приводит к выделению ядовитого для человека угарного газа. Опасность отравления этим газом заключается в том, что человек может просто не чувствовать губительного воздействия газа до момента, пока не начнет терять сознание, а тогда может быть уже слишком поздно. Не стоит недооценивать эту опасность: например известно, что знаменитый французский писатель Эмиль Золя скончался в Париже у себя в спальне от угарного газа.

Рекомендуем видео-обзор особенностей шиберных задвижек различных конструкций.

Внимательный читатель может заметить, что производители задвижек выпускают их со специальными отверстиями, предотвращающими полное запирание дымохода. Однако, при регулярной эксплуатации с течением времени на этих отверстиях собирается сажа и смола, которые постепенно уменьшают их пропускную способность, а потом могут их и вовсе заблокировать. Очевидно, что дымоход периодически нуждается в чистке и задвижка тут не исключение, но на практике эта процедура проходит значительно реже, чем того требует техника безопасности.

Для чего в вентиляцию ставят шиберы

Шиберные задвижки устанавливают на приточно-вытяжные вентсистемы канального типа любого назначения – как бытового, так и промышленного. Они помогают регулировать интенсивность работы вентиляционных систем, защищают дом от попадания холодного воздуха из вентканала зимой. Пользователь в любой момент можно перекрыть подачу воздуха из вентиляционной шахты или открыть заслонку и увеличить воздухообмен. Хотя эффективность работы воздуховода напрямую не зависит от формы и модели шиберной задвижки, подбирать элемент следует с учетом его конструктивных особенностей. Из-за простого устройства запорной арматуры конструктивные отличия разных моделей незначительные.

Для чего в вентиляцию ставят шиберы

Шиберные задвижки устанавливают на приточно-вытяжные вентсистемы канального типа любого назначения – как бытового, так и промышленного. Они помогают регулировать интенсивность работы вентиляционных систем, защищают дом от попадания холодного воздуха из вентканала зимой. Пользователь в любой момент можно перекрыть подачу воздуха из вентиляционной шахты или открыть заслонку и увеличить воздухообмен. Хотя эффективность работы воздуховода напрямую не зависит от формы и модели шиберной задвижки, подбирать элемент следует с учетом его конструктивных особенностей. Из-за простого устройства запорной арматуры конструктивные отличия разных моделей незначительные.

Установка своими руками

Установка шибера своими руками не вызовет особых сложностей. Выделяют три основных варианта монтажа:

• в прямой дымоход, расположенный прямо над топкой печи. Такой вариант стоит выбирать, если установка планируется на камин или печку с летним ходом. Заслонка должна располагаться на расстоянии не менее 1 метра от топочной камеры. Такой вариант установки обеспечивает простоту эксплуатации и дальнейшего обслуживания;
• труба в трубе — это вариант, когда задвижка встраивается в дымоотводящий канал без использования дополнительных крепежей;
• встраивание в вентиляционную систему. Такой способ помогает предупредить перегрев моторчика вентилятора и выход его из строя.

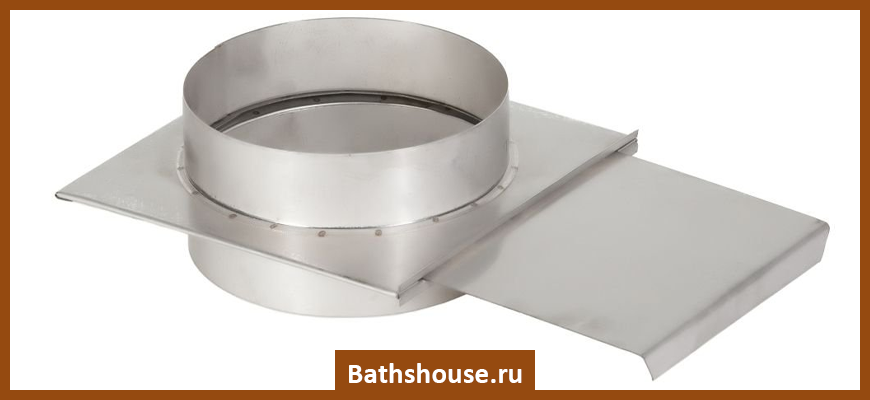

Выдвижная шиберная заслонка своими руками

Устройство регулировки тяги можно не только приобрести в магазине, но и сделать самостоятельно. Конечно, проще всего изготовить выдвижной тип. Из инструментов понадобится сварочный инвертор и болгарка. Главное — точно выполнить все замеры и раскроить изделие. В случае ошибки задвижку может заклинить в рамке из-за высокой температуры или она будет работать неэффективно (останется зазор). (Читайте статью на тему «Дефлектор на дымоход своими руками: для чего нужен, как установить»)Выдвижная заслонка имеет простую конструкцию — рамка в форме буквы П и стальная пластинка. Как сделать:

1. Тщательно измерить параметры внутреннего рабочего сечения дымохода.
2. Выкроить из стального листа (2-5 мм) пластину по полученным размерам.
3. Выполнить загиб с одной стороны (ширина 20-30 мм) для удобства регулировки.
4. Все края зашлифовать с уменьшением их на пару миллиметров.
5. Сделать рамку. Для кирпичной трубы — стальной пруток (d около 6 мм). Пруток просто сгибают в форме буквы П (по параметрам пластины). Для стального дымоотводящего канала используют полоски стали (достаточно 4-5 мм). Зазоры при формировании угловых соединений сваривают.
6. Если дымоотводящий канал имеет круглую форму — из двух одинаковых листов металла (2 мм каждый) вырезают круги, равные внутреннему диаметру канала. Отдельно вырезать заслонку. Листы с отверстиями соединяют точечной сваркой — отверстия должны совпадать, между листами должен быть зазор (3-6 мм). В зазор и вставляется задвижка, а вся конструкция монтируется на канал.

Изготовление поворотного шибера

Что понадобится:

• стальной уголок 30х30;
• листовая сталь 1-2 мм;
• проволока стальная 8 мм.

Первое — выполнить тщательные замеры внутреннего рабочего сечения канала. Далее по ним варят рамку из стального уголка. Далее:

1. Выбирают одну сторону рамки (любую) и высверливают отверстие d=8 мм. Здесь будет крепиться поворотная направляющая.
2. Продублировать отверстие на противоположной стороне рамы.
3. Из листа стали выкроить пластину, равную внутренним размерам готовой рамы.
4. Формирование поворотной направляющей из проволоки. Ее длина должна быть на 7 см больше длины рамы. Один конец должен быть с резьбой — ее можно нарезать плашкой.
5. Поворотную ось вставить в отверстия на раме, зафиксировать гайкой с резьбового конца.
6. Отшлифовать срезы на пластине, вставить в готовую рамку.
7. Ось фиксируется сваркой ровно по центру.
8. На свободном конце поворотной оси делают удобную ручку.

Особенности монтажа

Выделим некоторые особенности установки шиберной задвижки:

установка на кирпичную трубу еще на этапе кладки — рамка должна находиться на 8-10 ряду кладки от ее начала;
рамка должна устанавливаться по уровню. Ее края не должны перекашиваться и перекрывать канал;
установка на нержавеющий дымоход — оптимальный вариант «труба в трубе»

Но здесь очень важно подобрать правильный размер, чтобы внутренняя часть без проблем установилась во внешнюю;
шиберная задвижка всегда устанавливается на участке дымохода без утепления;
высота от топочной камеры до шиберной задвижки не должна превышать 100 см (металлический дымоотвод);
расстояние от пола до шиберной задвижки в кирпичных каналах — не более 200 см;
края пластины должны быть хорошо отполированы — в рамке она должна двигаться без усилия.

Где устанавливают шиберы

Шибер на вентиляцию устанавливают в конце воздуховода перед вентилятором. При их совместном монтаже, устройство приобретает назначение пусковой заслонки. Оно не дает возможности работающему мотору вентилятора перегреваться.

Чтобы вентилятор раньше времени не вышел из строя, при его включении заслонка должна быть закрыта. После набора оборотов – ее открывают.

Оцинкованная сталь считается лучшей для воздуховодов, потому и устанавливаемые дроссель-клапаны желательно приобретать из того же материала. От этого напрямую зависит сопротивление и давление в воздуховоде. Самое малое сопротивление создается при открытой заслонке, максимальное – при закрытой.

Шибер помогает выравнивать сопротивления воздушных масс и регулировать их поток между основной частью воздуховода и его ответвлениями. Если необходимо отрегулировать такой процесс, устройство устанавливают в местах ответвлений.

Круглая печная задвижка или вьюшка

Печная задвижка круглой формы иначе называется вьюшкой. Это особая задвижка, обладающая несколько иной конструкцией, чем обычный вариант.

Вьюшка состоит из следующих частей:

• Корпуса, в виде плиты, которая может быть круглым или квадратным с круглым отверстием.
• Запорного элемента в виде диска, который закрывает отверстие и перекрывает воздухообмен в трубе.
• Управляющей части, в виде обычной рукояти в центре дисковой заслонки.

Использовать вьюшку для контролирования воздухообмена нельзя, так как снимать заслонку с пропускного отверстия нужно вручную, что в разогретой печке, вдобавок с выхлопными газами, практически невозможно. Конструкцию используют исключительно в качестве запорного элемента, зачастую в роли дополнительной заслонки для полноценного результат перед розжигом печи и после ее затухания.

Оба вида чугунных печных задвижек рекомендуется устанавливать далеко от топки.

Что такое шибер

Шибер (Schieber) – это термин, который пришел к нам из Германии. Дословно он означает «задвижка» или «клапан».

Перевод довольно точно передает основное назначение устройства.

Дело в том, что пропускная способность воздухопроводов тем больше, чем больше разница температур внутри здания и на улице.

Скорость потока холодного воздуха в приточной части особенно возрастает зимой, когда этот фактор играет ведущую роль. Это может вызвать сильное понижение температуры в помещениях.

Шибер вентиляционный помогает сгладить негативный эффект. Он позволяет сбалансировать поступление свежего воздуха таким образом, чтобы атмосфера в доме всегда оставалась комфортной.

Составление схемы (чертежа)

К снятию размеров нужно отнестись серьезно, так как даже несколько миллиметров могут стать причиной неправильной работы дымохода. Чтобы узнать габариты рамки, следует рулеткой измерить сечение дымоотводного канала – оно будет совпадать с размерами внутренней стороны рамки.

К этому значению следует прибавить по 20-30 мм с трех сторон и высчитать наружную сторону рамки.

Чтобы задвижка выдвигалась легко, без усилий, она должна по ширине быть чуть уже ширины рамки (если учитывать внешние стороны). Для упрощения расчетов необходимо начертить схему конструкции и обозначить все возможные размеры, чтобы в дальнейшем, во время работы с металлом, ориентироваться по ним.

Для металлических труб обычно совмещают конструкцию плоской заслонки с фрагментом дымоотвода, расположенным перпендикулярно.

Для кирпичных дымоходов достаточно плоской рамы из проволоки или профиля с двигающейся задвижкой по направляющим двум параллельным сторонам.

Какой материал прочнее

Кроме конструкционных различий разновидности шиберов могут отличаться по материалу изготовления. Единственно возможным вариантом является металл, так как только он не горит и не деформируется при высоких температурах, а с течением времени даже в агрессивной окружающей среде не меняет своих характеристик.

Для производства используют или чугун, или нержавеющую сталь. Самостоятельно соорудить заслонку из чугуна не представляется возможным, так как для этого необходима, как минимум, кузница. Однако в продаже можно найти и невзрачные, и красиво оформленные чугунные заслонки.

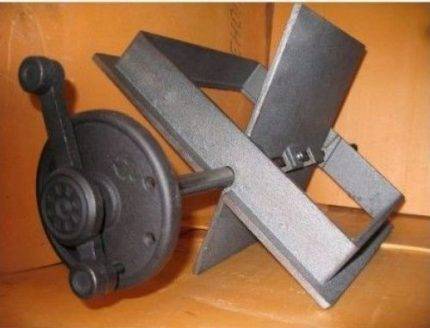

Чугунный поворотный шибер с удобной ручкой. Такая конструкция подойдет для кирпичного дымоотводного канала с прямоугольным сечением, способного выдержать достаточно тяжелый вес устройства

Стальные изделия выглядят проще, но по характеристикам схожи с чугунными аналогами. Преимущество стальных приспособлений в легком весе.

Если чугунную шиберную заслонку для печного дымохода устанавливают только на прочное, капитальное сооружение, то стальная задвижка подходит для любых дымоотводных каналов – кирпичных и стальных, прямоугольных и круглых, основательных и легких.

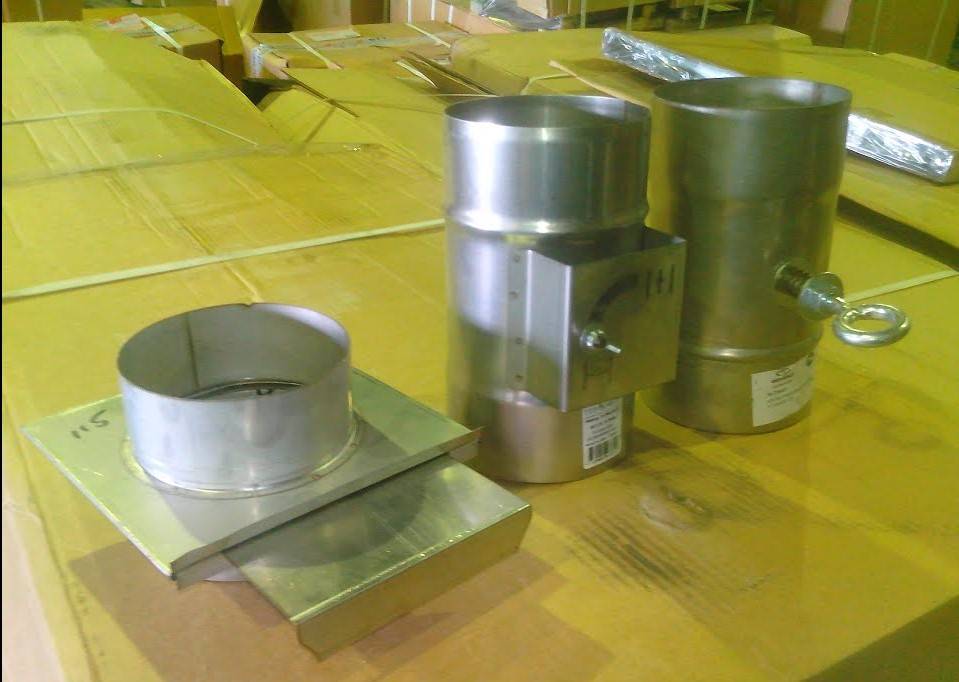

Образцы шиберной заслонки из оцинкованной стали, диаметр сечения дымохода – 150 мм. Оцинковка, в отличие от обыкновенной стали, не реагирует на воздействие влаги (конденсата) и не поддается коррозии

Выбирая материал, необходимо ориентироваться на характеристики трубы дымохода и особенности интерьера.

Для отопительной дачной печки достаточно и скромной стальной задвижки, тогда как для облагораживания русской печи в коттедже лучше подойдет сделанный на заказ чугунный шибер.

Критерии выбора шиберных задвижек

Шибер – это устройство, которое позволяет обеспечить безопасное использование системы отепления за счет контроля качества тяги в дымоходных трубах

Поэтому важно  правильно подобрать приспособление

При выборе шиберных заслонок следует обратить внимание на такие факторы:

1. Для газовых отопительных приборов используется вращающаяся модель шибера. Такая конструкция не позволяет полностью перекрывать доступ воздушных масс к каналам дымохода. Для газовых печей необходимо чтобы во время работы обеспечивался выход продуктов сгорания. Поэтому дымовой проход должен быть открыт не менее чем на 40 процентов.
2. Диаметр шибера должен соответствовать сечению отводящей дым трубы. Перед подбором устройства следует правильно сделать все необходимые замеры.
3. Пластина выдвижных изделий должна без затруднений открываться и закрываться, а поворотный шибер свободно вращаться вокруг оси.
4. Качественные шиберные задвижки производят из нержавеющей стали. Такой материал подходит практически для всех видов дымоходов.

Рекомендуется приобретать шиберные приспособления для регулировки тяги в дымоходе в комплекте с дымоотводной конструкцией. В такой набор входят все необходимые крепления и прокладки для монтажа системы. Также раздельная покупка обойдется несколько дороже.

Чтобы изделия были качественными подбирать их нужно в специализированных магазинах. Перед покупкой тщательно осмотреть крепление деталей и целостность механизма. Установка шиберных заслонок осуществляется только на модели печей или каминов, в которых отсутствует дефлектор.

Как устроен шибер

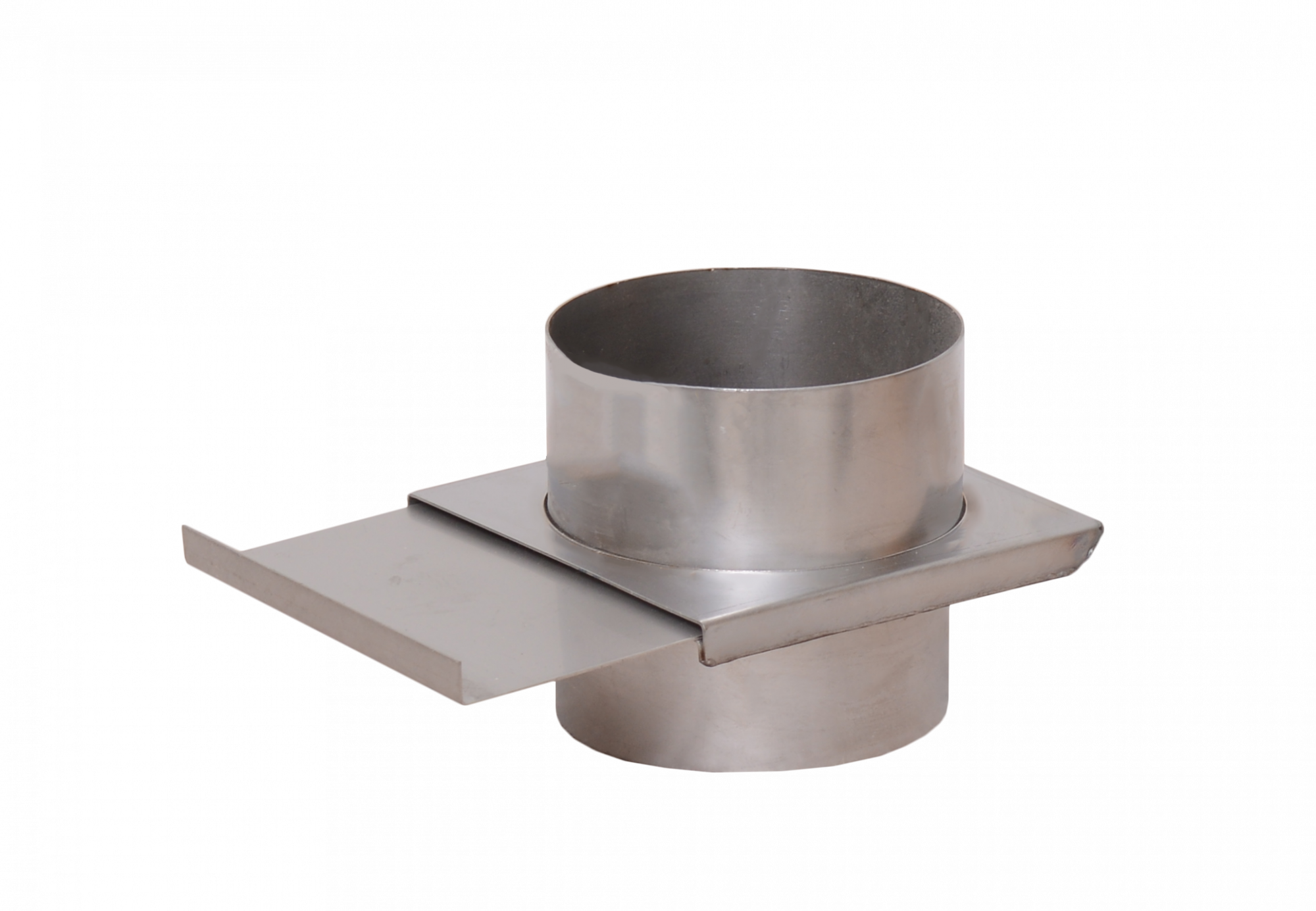

Конструктивно шибер — это запорное устройство с регулируемой задвижкой. Именно благодаря смещению задвижки регулируется движение газов в дымоходе. Может устанавливаться в дымовых трубах круглого, квадратного и прямоугольного сечения. Представляет собой металлическую пластину, движущуюся внутри дымового канала определенным образом.

Заслонки шибера могут быть двух видов:

• Выдвижная. Двигается в одной плоскости вперед-назад.
• Поворотная. Регулирует доступ воздуха, поворачиваясь вокруг своей оси.

Кроме того, задвижки могут быть ручные и оснащенные электроприводом. Стоимость последних на порядок выше и в дымоходах они не используются.

Установка шибера на дымоход

На сегодняшний день существует два основных способа установки шибера на дымоход:

1. Монтаж в каминной топке. Такой вариант установки подразумевает расположение шиберного изделия в непосредственной близости от отопительного оборудования. Как правило, в этом случае дистанция от шибера до отопительного аппарата составляет 1 метр. Такое расположение является очень удобным для регуляции задвижки.
2. Соединение с другими элементами отопительной системы. В этом случае отпадает необходимость в использовании дополнительных фиксаторных элементов, поэтому такой вариант является довольно распространённым. Такой монтаж ещё можно назвать «труба в трубу».

Вышеперечисленные варианты применения задвижек для дымоходов и вентиляционных систем используются повсеместно. Стоит отметить, что сегодня можно встретить огромное разнообразие печей и каминов, которые отличаются друг от друга, с конструктивной точки зрения. Такое разнообразие отопительных приборов повлияло и на ассортимент шиберных заслонок. Поэтому выбор заслонки для дымохода целиком и полностью зависит от особенностей отопительного прибора и дымоотводной конструкции в конкретном случае.

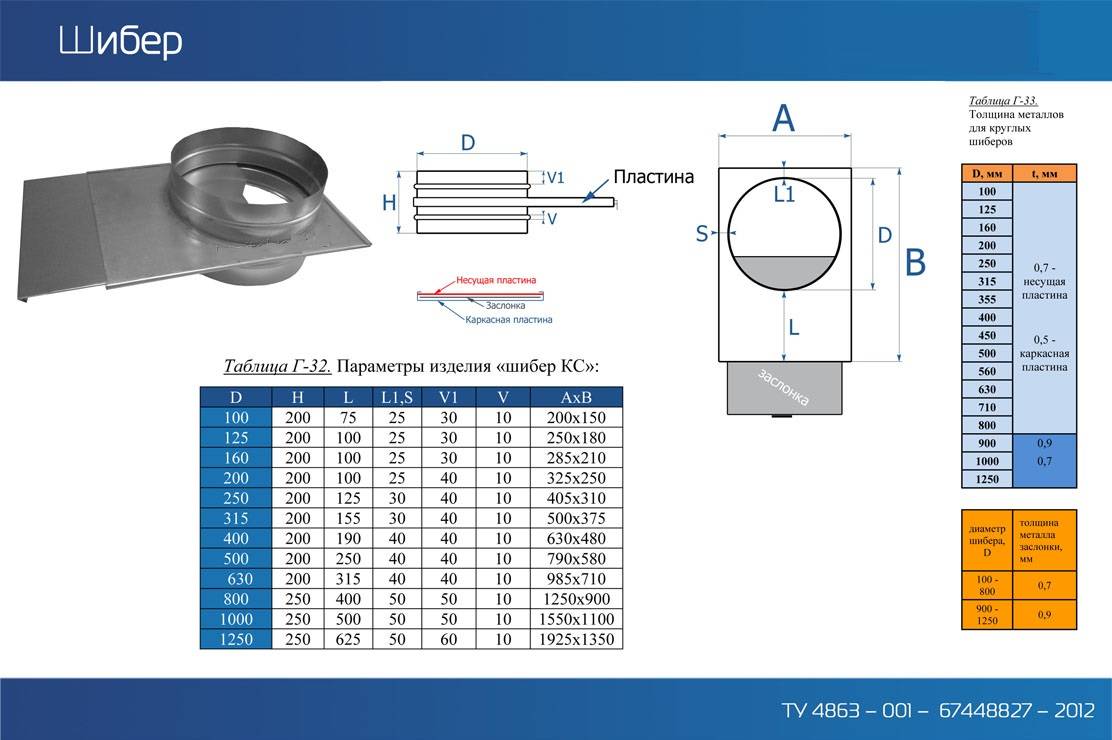

Конструкция и принцип работы

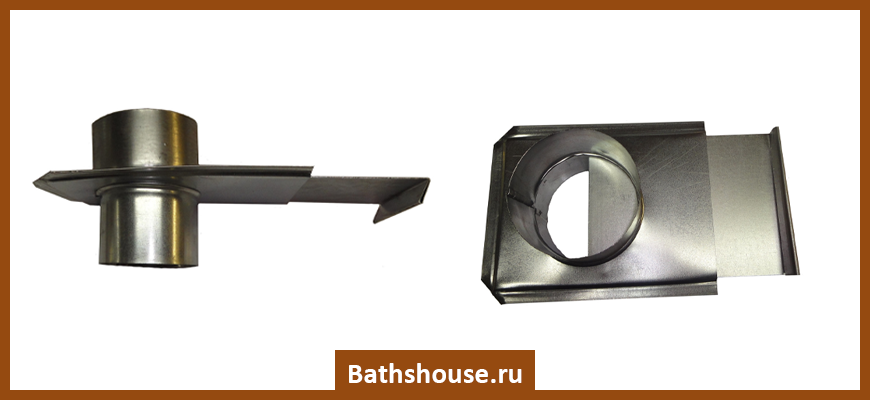

Шибер состоит из двух элементов – неподвижного корпуса и подвижного затвора. В зависимости от направления движения затвора бывают выдвижные и поворотные модели. Самое простое строение у выдвижной задвижки, которую еще называют шиберным ножевым затвором. В нем перемещение затвора происходит перпендикулярно движению воздуха в канале – тонкая пластина выдвигается и легко перекрывает поток.
В поворотных (дроссельных) моделях затвор поворачивается вокруг своей оси, постепенно блокируя проход в воздуховоде. Чем проще строение шиберного элемента, тем выше его надежность и дольше срок службы. Традиционно самыми надежными и неприхотливыми в эксплуатации считаются выдвижные задвижки.

Советы по выбору шиберной заслонки

Необходимо помнить, что правильный подбор такого элемента, как шиберная заслонка, отражается в будущем не только на показателе тяги, но и на безопасности отопительной системы, частью которой является дымоход. Монтаж шибера выполняется на любые модели каминов и печей, кроме наиболее современных, в которых присутствует дефлектор.

Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:

• в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
• существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
• категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.

Поворотное устройство — наиболее приемлемый вариант для системы, потребляющей газ

Специалисты рекомендуют выполнить тщательный замер сечения дымоотводного канала перед тем, как приобретать шиберное изделие. Пожалуй, это является основным, что необходимо выполнить перед приобретением шибера.

Разновидности вентиляционных шиберов

Современное производство предлагает максимально разнообразный набор клапанов, предназначенных для использования в вентиляционных системах. Однако всю существующую совокупность видов шиберов можно сгруппировать по нескольким категориям:

Форма шиберов обуславливается формой вентиляционной шахты – чаще всего применяются круглые задвижки, однако в отдельных случаях необходимы клапаны именно прямоугольной формы:

• Имеется необходимость в скрытии шибера при обеспечении минимально возможного использования пространства.
• При монтаже вентиляционных систем, использующих электронагреватели, поскольку они сами преимущественно прямоугольные.

Как установить шибер для печного дымохода?

Эффективная работа печного оборудования в бане или частном доме зависит от дымохода. Оттуда в топку поступает богатый кислородом воздух, необходимый для активного горения топлива. Через трубу выводятся дым, копоть и отработанные газы. Газообмен в дымоходе основан на силе тяги – разнице давлений в верхней и нижней секциями дымохода. Вверху движение воздушных масс происходит более активно, вследствие чего там образуется область низкого давления. За счет этого дым из топки силой тяги поднимается вверх по трубе и выходит наружу. Но в обычных условиях вместе с дымом и угарным газом из печки будет выходить и тепло. Для его удержания, а также регулирования горения и тяги внутри дымохода используется шибер.

Такая заслонка для дымохода своими руками обычно устанавливается вместе с возведением печи, а происходит это так:

1. выкладывают один ряд из кирпичей,
2. кладут шибер на кирпичный ряд, предварительно вырезав под него место,
3. в кирпиче также вырезается паз для ручки,
4. выкладывается второй кирпичный ряд (кладите столько раствора, чтобы не было зазоров и щелей).
