Монтаж глубинного насоса в скважину

Правила установки поверхностного варианта

Поверхностные насосы не часто используют для водоснабжения этого типа, поскольку они подходят только для неглубоких гидротехнических сооружений, глубиной до восьми метров.

И все же такой вариант имеет право на существование, а его монтаж не более сложен, чем установка погружного оборудования.

Поверхностные насосы проще в монтаже и дешевле, чем погружные модели, но они эффективны только для скважин глубиной до восьми метров

Монтируют устройство следующим образом:

1. Поверхностный насос устанавливают в специальном кессоне или отдельном помещении.
2. Шланг подходящей длины соединяют с всасывающим патрубком насоса.
3. К другому концу шланга прикрепляют обратный клапан (защитная мера, предотвращающая слив воды по окончании работы насоса).
4. На клапан устанавливают защитный сетчатый фильтр, препятствующий проникновению в корпус насоса различных загрязнений.
5. Шланг опускают в скважину.

На этом установку можно считать законченной и сделать пробный пуск насоса. Для монтажа такого насоса в скважину нередко используют специальный адаптер. В этом случае шланг соединяют с адаптером, а адаптер присоединяют к насосу. В остальном порядок установки происходит точно так же.

Немного сложнее выполнить монтаж в скважину поверхностного насоса, снабженного выносным эжектором. В этом случае в скважину нужно опустить два шланга. Помимо всасывающего монтируют еще и напорный шланг. Его соединяют с боковым штуцером эжектора, используя специальный отвод.

Кроме обратного клапана и фильтра на конец всасывающего шланга необходимо также установить эжектор. Следует помнить, что поверхностные насосы очень чувствительны к загрязнениям в воде, подаваемой из скважины.

Нюансы, которые следует учесть

Перед тем как установить выбранный скважинный насос в обсадную трубу и осуществить его плавный пуск, важно учесть несколько моментов, которые сделают работу насоса еще более эффективной:

• Так, какова бы ни была глубина погружения вашего агрегата, стоит выбирать ту модель погружного насоса, которая оснащена защитой от сухого хода. Благодаря такой системе даже резкое и критическое падение уровня воды в скважине никак не скажется на работоспособности оборудования. Защита от сухого хода сработает мгновенно и убережет насос от сгорания.
• Важным моментом является не только защита от сухого хода, но и сам диаметр агрегата. Рекомендуемый зазор между стенками обсадной трубы и стенками корпуса помпы должен составлять 4 мм. Если будет больше, то так даже лучше.
• Предпочтение при выборе скважинного погружного насоса отдавайте центробежным моделям. Они оказывают менее губительное действие на стенки шахты скважины в отличие от вибрационных насосов. К тому де использование вибрационного агрегата даже с защитой от сухого хода и обратным клапаном не рекомендуется в особенности для скважин на песок. Есть риск разбаламучивания песчаного дна.
• И не лишним будет учесть производительность насоса для качественного и бесперебойного подъема воды. Для этого нужно вычислить средний объем потребляемой воды на семью в сутки.

Особенности установки погружного скважинного насоса

Для скважин выпускается насосная техника двух типов — вибрационные и центробежные агрегаты. Первые дешевле, но из-за высокоинтенсивной рабочей вибрации рассчитаны в большей степени на работу в широких колодцах и скважинах, пробуренных в твердых породах. С позиции эксплуатационной надежности скважины на воду использование в ней центробежного насоса более удобно.

Мощностные параметры насоса выбираются согласно производительности и глубины (динамического уровня зеркала воды) скважины. При погружении агрегата на глубину, превышающую нормы производителя для данной модели, его износ резко ускорится.

Скважинный насос подбирается диаметром, соответствующим диаметру обсадной трубы. При этом заходить вплотную к стенкам скважины агрегат не должен, поскольку охлаждение его моторного отсека окажется недостаточным и прибор «перегорит». Допустимый наименьший диаметр обсадной трубы для модели насоса нужно смотреть в паспорте агрегата.

Поскольку в «заводскую» комплектацию погружного насоса нередко входит лишь сам прибор, прочие требуемые комплектующие приходится докупать отдельно:

• Страховочный трос. Предназначен для подвешивания насосного агрегата в скважине. Должен иметь расчетную длину, пятикратно выдерживать вес закрепленного к нему оборудования. Необходим прочный и водостойкий трос (нержавеющая сталь, полиамидный шнур), т.к. некоторая его часть будет постоянно в воде;
• Провод водопогружной. Его сечение и число жил определяются спецификацией погружного насоса (оптимальный минимум – 3х2,5 мм). Длина подключенного к насосу кабеля ВПП должна позволять ему провисать свободно в самой нижней точке спуска насосного агрегата;
• Труба из пластика низкого давления. В качестве нагнетательного трубопровода допустимо использование стальных труб, однако у трубного пластика ПНД гидравлическое сопротивление будет наименьшим. Обычно скважинные нагнетательные трубы выбираются сечением 32 мм, их достаточно для колодцев глубиной менее 50 м.

Наряду с основными комплектующими под монтаж погружного насоса в скважину потребуются: обратный клапан и манометр; фитинги, гильзы и футорки; пластиковые стяжки и специальная изоляционная лента; четыре комплекта крепежных зажимов для троса. Если в штатной комплектации погружного насоса нет ниппельного переходника – он также необходим. В зависимости от избранного способа обустройства скважины понадобится кессон или скважинный адаптер.

На какую глубину опускать насос в скважину

Довольно часто мы слышим жалобы: «Я поставил насос, но у меня все время идет муть с песком». «А у нас со старым насосом бежала чистая вода, а поменяли – пошла мутная, совсем испортилась». Так что сегодня – про это: на какую глубину, какой мощности и какой насос ставить в скважину на воду.

Краткий ликбез

Мы помним, что у скважины на воду есть внешняя труба (стальной кондуктор) и внутренняя труба (рабочая колонна, с фильтром или без). Кроме того, существует так называемый «удельный дебит» (строго говоря, термина «производительность скважины» нет). Он показывает, насколько глубже мы можем загрузить насос, чтобы получить больше воды.

В самой скважине вода набирается неравномерно: на разной высоте – по-разному. Не так, как если б вы открыли кран, и водичка побежала потоком с одинаковой скоростью, объемом и давлением. В пустую скважину вода сначала станет прибывать быстро, затем медленнее, потом остановится. Соответственно, чем глубже мы загружаем насос, тем больше можем взять воды в единицу времени. График при этом выглядит как с-образная кривая.

Есть также производительность насоса (с дугообразным графиком). Насос может либо высоко подбрасывать воду, либо на небольшую высоту, но значительно большее ее количество.

Вспоминаем и понятие уровня – статического (зеркала покоя) и динамического.

Статический уровень (зеркало покоя) – когда мы не качаем воду из скважины, и уровень воды стабилизируется на определенной глубине. Динамический уровень – когда забираем определенный объем воды с определенной глубины, после чего уровень останавливается в определенной точке.

Так вот насос определенной мощности и напорности должен быть установлен на определенную глубину. А именно – на 5 метров ниже, чем динамический уровень воды в скважине. В этих 5 метрах заложены в том числе сезонные колебания (как правило, зимой воды меньше вследствие перемерзания зон подпитки, а после паводка ее значительно больше).

К каждому насосу прилагается график, он не всегда совпадает с реальными рабочими характеристиками. Насос нужно подбирать таким образом, чтобы рабочая точка графиков оказалась где-то ближе к середине (с учетом потерь динамических, на водопотребление, на смены диаметров, краны или фильтры, на заужение, на характеристики самой скважины).

Если вы подобрали модель насоса с учетом всех перечисленных факторов, тогда вы точно будете знать, на какую глубину ставить насос. И тогда не сломается ни насос, ни скважина. Но! Это при условии, что скважина у вас нормальная.

Чего делать нельзя?

А нельзя делать то, что на каждом шагу предлагают мелкодырочники-бракоделы – вставлять случайный насос, который у них есть с собой, причем с запасом по мощности. Ставить более мощный насос по отбору воды, чем дает сама скважина на этой глубине, нельзя. Если у вас скважина нормальная, то вы сожжете насос. Если у вас скважина не нормальная, либо с каким-то дефектом, то она очень быстро умрет.

Когда вы меняете насос, не покупайте его с запасом по напорности. При отсутствии необходимости большего напора, излишний напор перейдет в излишнюю производительность. А она, в свою очередь, к смерти говноскважины, и довольно быстро. Потому что вода, которая поступает снизу, закончится, и начнет поступать вода сверху, которая потащит за собой гумус, песчинки суглинка или супеси, рыхлятину. Постепенно все это начнет накапливаться на дне, подниматься, и скважина превратится в яму с глиной.

Также не ставьте насос на забой, до упора, если не хотите вечно получать мутную воду с песком. Там должен находиться отстойник. А насос – минимум в 5 метрах от дна скважины. Еще лучше – выше фильтрующего элемента. И совсем хорошо – на 5 метров выше от начала глухой части рабочей колонны. Если насос поставить поближе к поверхности, он будет отбирать меньше воды. Опять же при условии: ваша скважина нормальная.

Чудеса ОФР

При сложных геологических условиях (карстовые образования и пр.) особенно тщательно выбирается глубина загрузки. Если это сделано, скважина будет воду давать нормально. Даже говноскважина, если 1,5 метра скважины известны, опытно-фильтрационные работы проведены, будет давать воду без мути, песка и механических примесей. Но химсостав все равно оставит желать лучшего.

Кто может установить насос правильно?

Правильно смонтировать насос могут те компании, у которых в штате работает гидрогеолог. Кто знает параметры скважины и собирается нести ответственность, в том числе финансовую, за работоспособность скважины – за ее качественные и количественные характеристики. Так что будьте внимательны, и не поддавайтесь на уловки бракоделов.

Как самостоятельно опустить насос в скважину: порядок работ

Чтобы правильно опустить устройство в скважину, необходимо выполнить следующие операции.

Подготовительные работы

Очищаем скважину от мелких частичек загрязнений и песка, прокачиваем. Внимательно осматриваем насос. Нам нужно убедиться в бесперебойной работе клапана, эффективности вращения вала и надежности всех креплений. Обязательно контролируем целостность кабеля и электрической проводки. Уточняем величину зазора между обсадной трубой и рабочей частью насоса. Если он меньше более чем на 5 мм, монтаж прибора производить нельзя.

Устанавливаем треногу или автомобильный кран, которые обычно используются при опускании насоса в скважину. Прежде чем опустить прибор, нужно его подготовить. Подготовка заключается в закреплении троса, электрического кабеля и водопроводной трубы, соединенных с насосом, в единый рукав. Это предотвратит заклинивание оборудования внутри скважины. Скрепляют элементы пластиковыми хомутами с шагом 75-130 см.

Первое крепление делаем в 20-30 см от патрубка насоса. Участки кабеля, которые соприкасаются с хомутом, лучше всего обернуть листовой резиной. При этом нужно следить, чтобы хомут надежно фиксировал резину, но не был чрезмерно затянут, иначе он может повредить изоляцию.

Удобнее всего опускать насос при помощи автомобильного крана или треноги

Спуск оборудования

Процедура проводится очень плавно и осторожно, без резких движений. Стараемся не ударять оборудование о стенки обсадной трубы

Если это невозможно, то придется еще до начала спуска прибора дополнительно защитить его корпус. В процессе опускания устройства оно может наткнуться на преграду и остановиться. В этом случае немного поднимаем насос, а затем продолжаем спуск, слегка поворачивая его в обсадной трубе по часовой стрелке.

Достигнув нужной глубины, закрепляем водопроводную трубу на адаптере. Конец стального троса запаиваем при помощи термомуфты, чтобы он не распушился. Через полтора часа после спуска оборудования в воду, проводим контрольный замер сопротивления обмотки двигателя насоса и изоляции кабеля. Если монтаж проведен правильно, показатели будут соответствовать нормативным.

Пробный запуск

Проводим пробный пуск. Используем для этого специальную автоматическую станцию, которая нивелирует негативное влияние на обмотку электродвигателя возможных перегрузок или короткого замыкания. После пуска измеряем подаваемую нагрузку, которая должна соответствовать параметрам, указанным в технической документации к прибору. Если показатели больше нормативных, задвижку на выходе скважины закрываем и выполняем добавочный отпор, доводя тем самым показатели до оптимальных значений.

Если насос уперся в препятствие, его необходимо немного поднять вверх, затем продолжить спуск, вращая оборудование по часовой стрелке

Спуск насоса в скважину – сложное и ответственное мероприятие. Оно требует большой точности, аккуратности и мастерства. Можно, конечно, внимательно прочитать инструкцию и попытаться сделать все самостоятельно, однако риск столкнуться с проблемами очень высок. Если насос застрянет в обсадной трубе, а это случается достаточно часто, извлечь его будет крайне сложно, что повлечет за собой дополнительные расходы и потерю времени. Поэтому тем, кто не имеет опыта проведения таких работ, лучше обратиться к профессионалам, которые быстро и качественно выполнят все необходимые манипуляции.

Вопрос, оказывается, актуальный: попытки монтажа насоса как можно ближе ко дну скважины предпринимают в тех случаях, когда после откачки определенного объема воды высоты водяного столба становится недостаточно, чтобы не срабатывал клапан холостого хода. По рекомендациям производителей насосного оборудования для , минимальное расстояние от нижней точки насоса до дна обсадной трубы не может быть меньше 80 см. Но при малом дебите скважины уровень воды в ней может критически снизиться, и становится понятно желание опустить насос ниже.

Плюсы глубинной скважины

Лучшим выбором для дома, в котором люди проживают на постоянной основе, является скважина на известняк, цена которой вполне доступна. К ее достоинствам можно отнести следующие особенности:

• Водоносный горизонт, из которого отбирается вода, может при бурении встретиться на глубине до 200 м. В таких условиях вода находится под давлением и в некоторых случаях может даже наблюдаться самоизлив.
• Вода из артезианской скважины в частном доме может быть использована в пищу без предварительной фильтрации.
• Дебит ее самый высокий из все возможных вариантов и составляет 3-5 куб.м/ч. Этого вполне достаточно для бесперебойного обеспечения водой коттеджа, где проживает средняя семья (3-4 человека).
• Уровень в таких гидротехнических объектах стабилен и ни от каких внешних обстоятельств не зависит, в том числе и от времени года.
• Если скважина сделана грамотно, она вообще не нуждается в обслуживании.

Даже эти, далеко не все достоинства артезианской скважины для частного дома уже показывают ее преимущество.

Как правильно опустить погружной насос

Установка насоса в скважину своими руками осуществляется после изучения инструкции с чертежами по монтажу помпы и получения практического опыта по видео-роликам ниже. В соответствии с паспортными данными на выработку, глубиной погружения подбираются скважинный агрегат и материалы. При сборке конструкции и в монтажных работах участвуют два или три человека, последовательно, по шагам, выполняя операции:

1. Проверяем комплектацию проекта и раскладываем для сборки погружной насос, напорный шланг, кабель управления, трос и крепёжные детали.
2. Сборку начинаем с установки обратного клапана в выходное отверстие на помпе с помощью переходного фитинга. При этом учитываем направление движения жидкости, указанное стрелкой на корпусе.
3. Обрезаем конец напорной трубы под углом 90 градусов к оси, надеваем на шланг пластиковую муфту с уплотнительным кольцом и вставляем в корпус переходного фитинга, вкрученного в клапан. Закручиваем гайку муфты, закрепляя соединение.
4. С помощью термоусадочной муфты подсоединяем кабель управления к двигателю, а место входа проводов в корпус агрегата заливаем гидроизоляционным клеем.
5. В проушины на корпусе устройства вставляем страховочный трос, продетый конец перегибаем в петлю и с помощью специального замка и прижимной шайбы соединяем с основной частью каната.
6. Чтобы при опускании в шахту кабель и трос не задевали колонну, соединяем вместе со шлангом в единую плеть, используя пластиковые хомуты. В метре от помпы стяжки фиксируем через 20 см, а далее до верха обсадной – через метр.
7. Отрезаем при помощи болгарки обсадную трубу до дна кессона и устанавливаем на конец оголовок. Крышка служит для защиты скважины от попадания мусора, и в ней выполнены отверстия под напорный шланг, кабель и страховочный трос.
8. Продеваем в отверстия на оголовке шланг, кабель и трос. Напорную трубу отрезаем на уровне крышки и вставляем в нее угловой фитинг для соединения с водяной магистралью, уложенной в траншею к дому. Страховочный трос закрепляем на карабине обсадной колонны. Кабель укладываем в траншею и заводим в техническое помещение.
9. Если скважина пробурена не далее 5–7 метров от дома, подключение упрощается, кессон не устанавливается. Напорная труба отрезается на уровне земли и вместе с кабелем, через оголовок заводится в техническое помещение в утепленном лотке. Чтобы зимой вода не замерзала, в магистральный шланг вставляют обогревательный провод, а обратный клапан на насосе не устанавливают. После закачки жидкость стекает обратно, а труба ПНД остается сухой.

При устройстве водовода в дом ниже точки промерзания земли до этого уровня прокапывается траншея. В обсадной трубе, у дна канавы, высверливается отверстие, в котором закрепляется адаптер. Через переходник, по траншее в дом заводится напорный шланг и кабель управления.

Определение точки работы насоса

Правильный монтаж глубинного насоса требует уточнения его характеристик при эксплуатации в стандартном режиме. Для этого понадобится определить расход воды за единичный отрезок времени.

После выполнения замеров показатели сравнивают со сведениями из технической документации. В случае превышения фактических данных над рекомендованными изготовителем следует немного сместить задвижку агрегата. За счет дополнительного сопротивления параметры нормализуются.

Монтаж страховочного тороса и кабеля

Теперь приступаем к креплению и установке страховочного троса и электрокабеля по дальнейшей схеме. И если с проводом все ясно (он подключен к насосу), то страховочный трос, выбранный в соответствии с параметрами скважины, крепим к основанию насоса и фиксируем специальными стальными зажимами. При этом сами зажимы и конец стального троса необходимо обязательно изолировать специальной клейкой лентой (изолентой).

Электрокабель и водоприёмную трубу соединяем вместе своими руками методом обвязки. Для этого можно использовать пластиковые хомуты или просто изоленту

Важно избегать сильного натяжения кабеля или его провисания. Такой способ монтажа провода и трубы позволит предотвратить образование петли вокруг насоса в процессе его эксплуатации

А это, в свою очередь, застрахует от заклинивания насоса в скважине при его подъеме.

К трубе и кабелю таким же образом приматываем хомутами страховочный трос. Его можно прикрутить простой обвязкой из изоленты с большим шагом.

Пределы глубин размещения электронасоса в скважине

Определение глубины опускания электронасоса всегда связывают с динамическим и статическим уровнем источника. Под статическим уровнем понимают расстояние между поверхностью грунта до водного горизонта источника при отсутствии водозабора, при составлении паспорта скважины он определяется спустя час после прокачивания.

Динамический уровень колодцев и скважин фиксируют при включенном на полную мощность электронасосе, который осуществляет водозабор в данном источнике, он также равен расстоянию между поверхностями земли и воды. Динамический порог фиксируется в точке равновесия пребывающего и откачиваемого потока, когда водное зеркало находится на постоянной отметке.

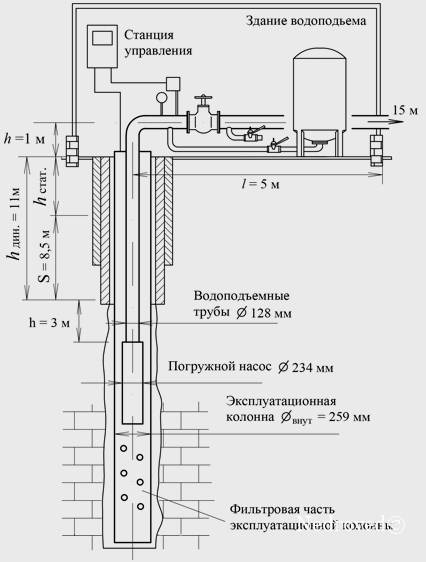

Рис. 3 Показатели уровня воды

Понятно, то при определении глубины спуска необходим учет динамической характеристики скважины, то есть электронасос должен располагаться ниже динамического порога не менее чем на 1 – 3 м – это является первым неоспоримым условием.

К тому же такая вода станет непригодной не только для питья, но и для хозяйственных нужд. Поэтому правильно рассчитанная глубина опускания должна учитывать этот фактор, расстояние до дна не должно падать ниже, чем на 0,5 – 1 м., для мощных электронасосов выбирают наивысший предел и даже увеличивают это расстояние.

Правильное подключение

Монтаж погружного аппарата и установка поверхностного выполняются с подсоединенной напорной трубой. Несмотря на разницу в использовании, оба шланга, напорный и всасывающий, по своим параметрам должны соответствовать требованиям:

• жесткости – перепады давления не должны влиять на форму трубы;
• износостойкости – абразивные элементы в воде не должны повредить ее;
• морозостойкости – не деформироваться при эксплуатации в период низких температур;
• экологической безопасности – питьевой шланг должен быть изготовлен из материалов, не выделяющих токсичных веществ;
• диапазону рабочей температуры от +1 °С до +40 °С.

Этим требованиям отвечают изделия из поливинилхлорида (металлопластик и полипропилен), показанные на рекламных фото. Шланги применяют для подъема воды и перемещения в дом или накопитель на даче, а фиксация их на патрубках насоса, тройника, адаптера осуществляется с помощью фитингов.

Пошаговая инструкция по подключению погружного насоса

Центробежные насосы для скважин считаются простыми в использовании. Агрегаты достаточно надежные, поэтому обеспечивают надежность и достойные эксплуатационные свойства. Установить насос в скважину можно и самостоятельно, иногда может понадобиться помощь одного-двух человек. Самый важный этап – погружение насоса в отверстие скважины. После выполнения этого этапа помощь посторонних людей не понадобится.

Монтаж скважинного оборудования включает следующие этапы:

Подготовительный. Для начала у вас должна быть скважина, которая по своим параметрам соответствует выбранному насосу. В скважину устанавливают трубопровод, в который будут монтировать сам насос

На подготовительном этапе важно правильно закрепить трос на корпусе. Во избежание протекание воды нужно герметизировать систему любым удобным способом.

Фиксируемый трос соединяют с проушинами. Чтобы он не соскальзывал и не менял свое положение, используют специальные планки

Важно исключить повреждения трубы. Конструкцию с закрепленным тросом соединяют с помощью разных элементов

Лучше всего для фиксации подойдут хомуты или изолента. Расстояние между крепежами должно быть не более 1,5 метра.

1. Погружение насоса. На этом этапе нужно подготовить обсадную колонну. Для плотного прилегания и установки насоса потребуется на часть колонны, которая выступает, зафиксировать фланец. Такое соединение уплотняют кольцом. Поскольку при погружении насоса имеем дело с достаточно большим весом, лучше всего трос закрепить еще и ручной лебедкой. Ручным способом удастся проконтролировать скорость погружения.

Погружают скважинное оборудование плавно. На протяжении всего процесса нужно удерживать трубу при вращении вала лебедки. Если вы используете бытовой насос для монтажа в скважину, убедитесь в выборе оптимальной глубины. Она должна быть не более 5 метров от поверхности. Такие модели не предназначены для погружения глубже, поскольку есть риски нарушения герметичности. В результате это обернется выходом из строя погружного оборудования.



Трос устанавливается на внутренней части крышки. Трубопровод проходит через центральное отверстие. В конструкции есть еще одно отверстие, через которое будет проходить электрический кабель. Разные стороны оголовка фиксируют болтами. Только после этого можно переходить к настройке автоматической системы

Важно правильно просчитать сопротивление изоляции. После погружения сразу не стоит запускать оборудования

Погружному насосу необходимо время. Примерно через 15 минут двигатель заполняется водой.

Проверка работы погружного насоса в скважине

На этом этапе важно скорректировать рабочую точку насоса. Это основной параметр, который влияет на эффективность работы агрегата и непрерывность его работы

Рабочая точка – это одна из ключевых характеристик, которая учитывается при выборе погружного насоса. При выборе оборудования также важно просчитывать параметры агрегата, расход и напор.

На параметры насоса для скважины влияют размеры участка, диаметр трубопровода, риски изменения любых параметров локации. На основе множества данных строят кривую, которая подвергается изменениям.

Последний этап – установка гидробака и автоматики ↑

Гидроаккумулятор – это накопительное устройство, которое обеспечивает стабильное давление в системе водоснабжения. Гидробак заполнен водой и воздухом. Именно из него поступает вода в точки водоразбора. Когда уровень воды в баке понижается до определенной отметки, включается насос, гидроаккумулятор снова заполняется. Когда резервуар наполнен, срабатывает реле давления, и насос снова отключается. Автоматику и гидробак ставят в доме

Важно смонтировать реле так, чтобы в него не затекал конденсат

Установка гидроаккумулятора в доме

Все погружные водоподъемные устройства монтируют примерно одинаково, но все же есть нюансы. Поэтому при покупке насоса обязательно ознакомьтесь с рекомендациями производителя по монтажу и эксплуатации прибора. Это поможет избежать множества непредвиденных трудностей.
