Какую схему разводки проводки выбрать для квартиры

Электросхема в панельном доме. Планирование домашней электрики

Чтобы в процессе эксплуатации электронной техники и подключения ее из различных электрических точек не приводило к постоянным перезакладкам элементов сетей, чтобы не приходилось постоянно штробить стены квартиры, специалисты рекомендуют работы по обустройству электросети начинать с составления схемы электроснабжения. Пример схемы разводки и подключения электрооборудования можно увидеть на рисунке 1.

Рис. 1. Пример схемы электроснабжения квартиры

Такой чертеж, схему формируют «обратным порядком»: первоначально на план квартиры наносят всю используемую осветительную аппаратуру, силовую технику; далее, на основании мощностных расчетов, выбирают схему разводки проводников, сечение проводов, защитные устройства.

Силовая часть

Силовая часть электросети включает в себя мощное оборудование, применяемое в квартире: духовые шкафы, печи, нагревательные баки, кондиционеры. Для их подключения выделяют отдельные мощные линии, защищаемые отдельными защитными автоматами (УЗО). Такой способ проектирования позволит более безопасно эксплуатировать технику в квартире и более эффективно производить ремонтные работы в сетях электропроводки.

Осветительная часть

Следующий блок электрической схемы квартиры – осветительная часть. Здесь есть два варианта проектирования:

• одна группа;
• несколько групп осветительной техники.

Первый тип схемы используют в небольших по площади помещениях, оснащаемых относительно малым количеством приборов освещения. Второй метод цепи освещения более распространен. Пример такого подключения приведен на рисунке 2.

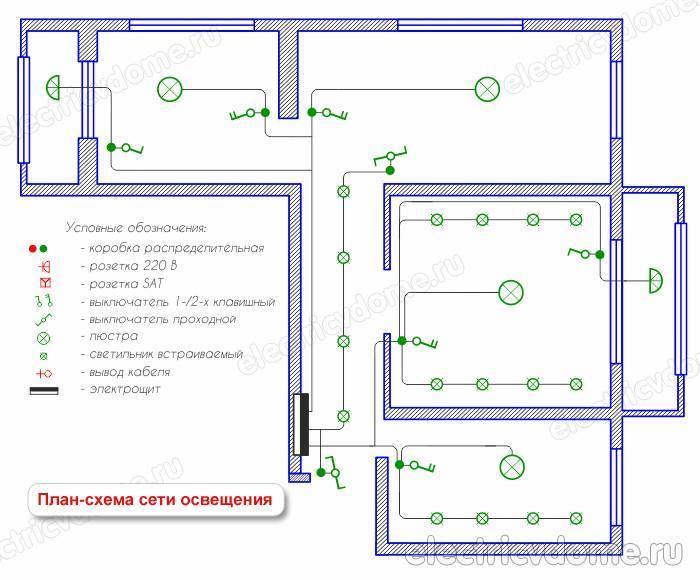

Рис. 2. Схема проектирования нескольких групп освещения в квартире

Если в комнате, кроме элементов освещения, есть необходимость использования блоков питания, трансформаторов, их также рекомендуют включать отдельным электрическим контуром с отдельным УЗО.

Крупная бытовая техника

В любой квартире место, где сконцентрировано большое количество бытовых приборов, это кухня. Большинство из них продолжают работать тогда, когда человек непосредственно не использует их. Это холодильник, электрическая плита, хлебопечь, другое. Для корректной работы техники и постоянной защиты сети от перегрузок и короткого замыкания специалисты при разработке схемы электросети квартиры рекомендуют выделять отдельную линию. Такие подключения выполняют прокладкой электропроводки увеличенного сечения и установкой УЗО высокой степени нагрузки.

Проектирование электропроводки

Главные требования, которые предъявляются к электрической проводке, указаны в ПУЭ и СНиП

Очень важно соблюдение данных правил и требований в квартирах для обеспечения их пожаробезопасности

Итак, прежде чем проводка будет уложена своими руками в квартире, нужно познакомиться с тем, каким образом она устроена. Чаще всего схема электропроводки стандартная, и здесь нет чего-то сложного.

Главные элементы

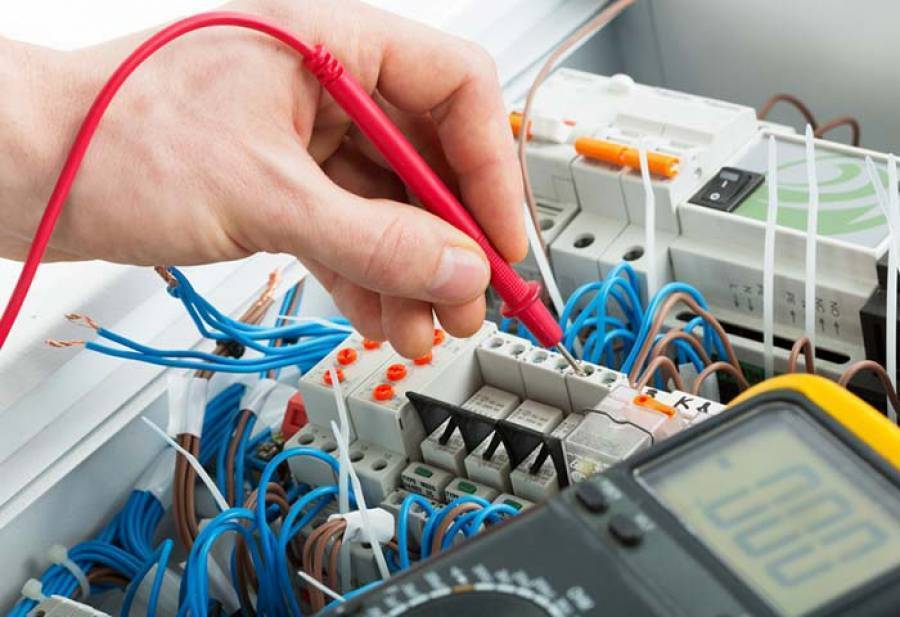

Основным элементом в квартирной схеме электрической проводки является внутриквартирный щиток. Именно сюда от главного силового щитка, который находится на лестничной площадке, укладывается, по пути проходя через специальные предохранители, электрический провод.

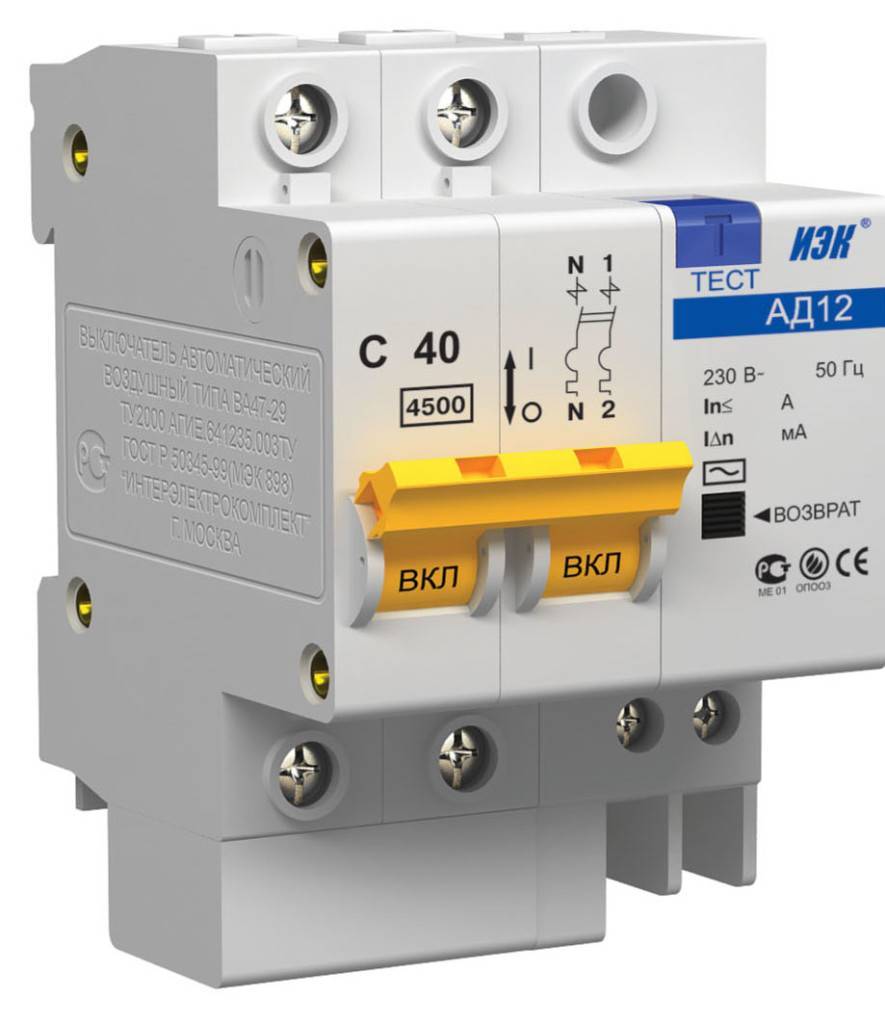

Щиток укомплектован несколькими автоматическими выключателями, устройствами защитного отключения и электрическим счётчиком. Все данные элементы находятся в едином узле и закреплены с помощью вспомогательной шины и крепёжной рейки.

От количества помещений в квартире зависит количество внутренних линий электропитания. Это также повлияет на мощность, которая требуется для работы определённых электроприборов. Они могут требовать дополнительной отдельной прокладки линии. Чаще всего проводов два: «фаза» и «ноль», в определённых случаях может находиться третий – «земля».

Мы уверены, что Вам будет полезна статья о принципе работы герконового выключателя.

Расчёт

Проводка в квартире своими руками от щитка может быть выполнена после некоторых расчётов. Проводятся они несколькими способами:

• по формуле: P/U=I, где сила тока обратно пропорциональна напряжению в электросети и прямо пропорциональна мощности;
• данный вариант, в отличие от предыдущего, чуть проще; нужно сложить отдельно электроэнергию, потребляющуюся приборами, которые находятся на одной линии, к результату дополнительно необходимо прибавить приблизительно 15%.

Поиск каналов

Чаще всего в панельном многоквартирном доме электропроводка скрытая, а именно расположенная за гипсокартоном или в штробе. Потому процесс прокладывания проводки своими руками в квартире обязан начинаться с поиска каналов. Вначале определим, что же собой представляет канал в стенах, который предназначен для скрытой электропроводки. Чаще всего это полимерная трубка, которая имеет заглубление приблизительно 40-50 мм, оснащённая гофрой в местах закругления и выхода наружу.

Установка розеток

Как правило, в старых советских домах электрические штепсельные розетки располагались где придётся. У некоторых на расстоянии вытянутой руки, а у некоторых на уровне одного метра от пола.

Сегодня правильной установкой розеток является 40 см от поверхности пола

Вначале это может казаться странным, но здесь есть логика: эти розетки почти незаметны за мебелью, их случайно не заденешь, во время подключения они ближе к цели, а самое важное, электропроводка в квартире требует гораздо меньше кабеля. Наверное, единственный недостаток – при подключении утюга или пылесоса нужно будет наклоняться, а не подпрыгивать

Если данную логику продолжать, то можно расположить электрическую розетку около плинтуса. В этом случае небольшая высота при мытье полов или затоплении вызывает опасность попадания воды. Именно по этой причине, если устанавливается новая электропроводка в квартире, то по стандарту розетки необходимо устанавливать на уровне 40 см от поверхности пола.

Варианты прокладки провода

Монтаж электрической проводки в квартире своими руками – это дело довольно сложное. Но в этом случае можно быть совершенно уверенным в том, что все выполнено правильно. Есть три основных варианта прокладки электрического провода:

• в пластиковом коробе;
• в гофрированной трубке;
• под штукатурку.

Каждый из вышеперечисленных вариантов является правильным, потому в этом случае выбор только за вами. Причём не стоит забывать, что необходимо иметь точное понятие, в каком месте проходит провод, иначе любой закрученный шуруп может являться причиной отключения холодильника (в хорошем случае), в худшем – поражение током.

Как лучше проводить электропроводку?

Скрытая электропроводка производится внутри стен, под декоративной обшивкой либо иными конструктивными декоративными элементами. Самой безопасной является проложенная электропроводка под гипсокартон в квартире, поскольку она защищена надёжно от каких-то механических воздействий. Но этот вариант укладки наиболее трудоёмкий и потребует умения одновременно обращаться с несколькими инструментами.

Комбинированный способ прокладки электропроводки в себя включает её укладку в плинтусах с кабельным каналом и коробах. Этот вариант в себе совмещает одновременно преимущества открытой и закрытой прокладки – эстетичный вид и безопасность.

Рекомендации

Если вы решили делать электропроводку у себя дома своими руками, следует знать, что существует несколько типовых схем разводки. Самые известные схемы — это последовательная и параллельная. В первом случае, все элементы электрической сети включаются последовательно один за другим. Это позволяет существенно экономить материалы, но приводит к выходу из строя всей сети при неполадке какого-либо одного элемента. Это является огромным минусом, в результате чего подобная схема практически не используется на практике.

При параллельном включении электроснабжение квартиры и дома лишено этого недостатка. Все электроприборы разбиваются на отдельные группы, которые питаются по своим цепям. Создаются, другими словами, параллельные цепи, каждая из которых выполняет свою задачу и может иметь свою защитную автоматику. Чтобы выполнить разводку электрики своими руками было проще, рассмотрим основные принципы ее построения на примере однокомнатной квартиры.

В первую очередь в прихожей необходимо установить щит, в который будет осуществлен ввод подающего силового кабеля. Его сечение должно быть не менее 4 мм². В этот же щит монтируется электросчетчик и устанавливается как минимум одна розетка. Она необходима для подключения электроинструментов, которые будут использоваться при монтаже электропроводки.

В щит также устанавливаются защитные автоматы для цепи розеток (комнатных, коридорных, кухонных), цепи освещения и цепи мощных электробытовых приборов (посудомоечные и стиральные машины, кондиционеры). Если в доме установлена электроплита, для нее требуется своя цель с защитным автоматом.

Имея электрическую схему электропроводки однокомнатной квартиры с обозначением необходимого количества розеток и выключателей, несложно составить монтажную схему. На ней должно быть указано точное размещение вышеперечисленных элементов и монтажных коробок на стенах, а также места прокладки провода. К розеткам протягивается трехжильный провод (фаза, ноль, заземление) с сечением не менее 2,5 мм². Комнатные и другие выключатели освещения подключаются двухжильным проводом меньшего сечения — 1,5 мм².

Таким образом, для однокомнатной квартиры требуется как минимум три параллельных цепи (контура): цепь розеток, цепь освещения, цепь мощных бытовых электроприборов. И как уже упоминалось выше, если установлена электроплита, то в однокомнатной квартире понадобится еще одна цепь для нее.

При выполнении работ своими руками монтажная схема является главным помощником при определении количества необходимого провода. Только следует учитывать тот факт, что прокладка всех проводов по стенам выполняется только в горизонтальном и вертикальном направлениях, а повороты только под прямым углом. Прокладка провода по диагонали на стене недопустима. В дальнейшем, при необходимости забить в стену гвоздь, такое расположение провода может привести к его случайному повреждению. Поэтому рекомендуется прокладывать провода под потолком не ближе 15 см к нему, и над полом не ближе 30 см к его поверхности. Если вы выполняете все монтажные работы своими руками, желательно иметь подробную схему прокладки провода, или фото уже смонтированной проводки пока ее еще видно

Такая мера предосторожности поможет узнать, где проложен кабель, избавит в будущем от возможных проблем

При выполнении монтажа электропроводки своими руками понадобится набор инструментов. Набор зависит от того, каким способом будет проводиться монтаж провода. Если путем прокладки в специальных каналах (штробах), то не обойтись без «болгарки» с кругом по бетону и кирпичу. В этом же случае понадобятся такие материалы, как цементный или штукатурный раствор, алебастр, для последующей заделки штробов. Если наружным способом, то «болгарку» заменит дрель или перфоратор, чтобы сверлить отверстия для крепежа кабель-каналов или установки специальных клипс. Понадобятся тестер или измеритель наличия фазы (пробник фазы), кусачки, пассатижи, отвертка, изолента, карандаш (маркер).

Существенно облегчит монтаж электропроводки в однокомнатной квартире наличие в ней натяжных или подвесных потолков. В этом случае все монтажные коробки можно разместить за ними, избегая дополнительных работ по их монтажу в стенах. С потолка к местам подключения комнатных выключателей и розеток будут спускаться на необходимую высоту требуемые провода. Принцип разводки для двухкомнатной (и более) квартиры аналогичен описанной выше схеме.

Штробление стен

После выполнения разметки, при выполнении скрытого электромонтажа можно приступать к штроблению стен. Для этого потребуется либо угловая шлифмашина (болгарка) либо штроборез с пылесосом (для штробления без пыли):

Изначально необходимо определится с глубиной штробы. Допустим Вы монтируется кабель в гофре диаметром 16 мм. В таком случае глубина и ширина штробы должна быть не менее 20 мм. Штробы прорезаются по заранее сделанной разметке.

Также на этапе штробления стен необходимо сделать отверстие под установку внутреннего распределительного щитка. Его размеры зависят от количества модулей. В большинстве случаев на каждом этаже должен монтироватся распределительный щиток на 24–36 модулей (в зависимости от количества комнат и количества бытовых приборов).

Высверливание отверстий под подрозетники и распределительные коробки

Для этого нам понадобится:

1. Перфоратор;
2. Коронка для подрозетников д68;
3. Коронка для распределительных коробок д100.

Для высверливания отверстий включаем режим «сверление+бурение», вставляем необходимую коронку и высверливаем необходимое количество отверстий в заранее отмеченный местах.

Электропроводка в однокомнатной, трехкомнатной, многокомнатной квартире, квартире-студии

Отличительная особенность однокомнатной квартиры – минимальное, в сравнении с большими по площади помещениями, количество подключаемого электрического оборудования.

Схема проводки многокомнатной квартиры

Между тем, при планировании и составлении схемы электропроводки целесообразно провести отдельные автоматы защиты на кухню, ванную и гостиную.

В обязательном порядке необходимо выполнить следующие операции:

• определиться с параметрами сети;
• выполнить расчет нагрузки;
• вычислить сечение и длину кабелей;
• установить количество и пределы номинала УЗО;
• выбрать схему подключения с требуемыми группами.

С чего начинается составление схемы проводки?

Перед осуществлением планирования разводки проводки, нужно составить план дома и спланировать электроприборы, которые будут использоваться в вашем жилище.

Соответственно, для составления плана дома, а затем и схемы, которая определит разводку проводки в доме, нужно подготовить:

• линейку;
• ручку;
• лист бумаги (может быть с тетради, может быть и А4 и больше);
• цветные фломастеры или карандаши.

Итак, с самого начала нужно нарисовать план своего дома или квартиры.

Полезный совет: его можно взять в БТИ или ДЭЗе. Этот вариант является наиболее оптимальным, поскольку вы будете иметь очень точный план дома и всех его комнат. Этот план можно сфотографировать или отсканировать, а затем распечатать в двух экземплярах. Таким образом вы не будете нуждаться в рисовании самого плана. Каждую комнату следует пронумеровать.

Дальше начинается самое интересное – нужно определиться с электроприборами, которые будут использоваться в определенной комнате

Например, если берете во внимание ванну, то планируете в ней размещение бойлера, стиральной машинки и других необходимых приборов. То есть с самого начала определяется список приборов и только

Рекомендуется составить отдельный список приборов для каждой комнаты.

Рисуем план квартиры

После этого нужно спланировать размещение мебели и других важных элементов в каждой комнате. В результате на первой копии плана обозначаются места размещения мебели и электроприборов.

Для этого используются разноцветные фломастеры. Конечно, если планируется разводка в частном доме, то не следует забывать и о других хозяйственных зданиях.

Во время планирования главной задачей является определение мест размещения электроприборов. Это нужно для того, чтобы знать, где будут находиться розетки и осветительные приборы. Что касается выключателей, то их количество зависит от количества светильников. Их местом размещения является часть стены возле дверного проема.

Следующая задача в получении ответа на вопрос, как правильно спланировать и развести проводку в частном доме, состоит в определении мест размещения розеток, выключателей и светильников. Розетки, конечно, будут размещаться на стене за основным электроприборами. Размещение выключателей вы уже знаете. Что касается светильников, то нужно знать, какие светильники будут использоваться.

Если свет в комнате будет создавать одна люстра, то она должна размещаться по центру потолка. Для обозначения ее места положения проводят две линии. Одна должна соединять середины боковых сторон потолка. Вторая должна соединять середины продольных сторон потолка. Место их пересечения является местом размещения люстры.

Совсем по-другому будет обозначаться место положения точечных светильников. В этом случае все очень просто: обозначают место их размещения. Местоположение каждой розетки, каждого выключателя и всех светильников обозначают на второй копии плана дома. Обозначены точки будут конечными для каждой ветви проводки. Начальной точкой является счетчик.

Какой способ прокладки электричества выбрать

Кабели в коттедже можно укладывать наружным или скрытым методом.

Открытая

Такой способ применяют в деревянных зданиях или при оформлении интерьеров в ретростиле. Проект предусматривает укладку кабелей в коробах или фиксацию керамическими изоляторами.

В последнем случае применяют специальные виды проводов. Потребуются накладные розетки и выключатели. При открытой укладке на схеме отображают места монтажа изоляторов.

Скрытая

В домах, построенных из современных материалов, проводку прячут в стенах. Скрытый метод — сложный в исполнении, поскольку требует штробления. В подготовленные каналы укладывают кабели.

После этого провода фиксируют быстро затвердевающим раствором. Розетки и выключатели должны быть врезными. Проектом предусматривается встраивание подрозетников.

Разводка электропроводки в квартире – европейский вариант

Сразу замечу, это самый дорогой и трудоемкий вариант разводки. Европейский вариант разводки электропроводки возможен, если у вас установлен квартирный электрощиток. Иногда его называют разводки типа звезда или безкоробочная разводка.

Суть его в следующем. Все силовые розетки в квартире запитывается отдельными электрокабелями от квартирного электрощита. Автомат защиты каждой линии электропроводки отдельный.

• Достоинства такой разводки высокая надежность и безопасность, удобство в обслуживании.
• Недостатки, высокая стоимость, большой электрощиток, большая трудоемкость.

Проект и схема разводки электропроводки

Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов

При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

освещение кухни, коридора и жилых комнат; освещение туалета и ванной; электроснабжение розеток жилых комнат и коридора; электроснабжение розеток кухни; электроснабжение розетки для электроплиты.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия

Эти два способа хорошо применять, если не хочется штробить стены

На схеме такая проводка отмечается пунктиром

Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом; провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом; провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток; провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей; провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.

Типовые схемы электропроводки в квартире

Существует несколько схем разводки проводки в квартире. Каждая из них создается для выполнения ряда задач.

Структурная

Такая схема электрической проводки в квартире создается в первую очередь. На этом чертеже схематически отображается взаимосвязь между щитком, вводом в квартиру и запланированными к установке электроприборами.

Все электрические взаимосвязи должны быть отображены максимально полно. Для отображения связей на структурной схеме обычно используются стрелки.

На каждом элементе схемы указывается его номинал: напряжение. мощность, а также сила тока. Все эти моменты необходимо указать для успешного составления функциональной схемы прокладки электропроводки в квартире.

Функциональная

На этом чертеже приводятся элементы электропроводки и иллюстрируются электрические связи между ними. Для этого применяются специальные обозначения.

С упомянутыми обозначениями вы можете ознакомиться на изображении. Здесь показан пример функциональной схемы подключения проводки в квартире с двумя устройствами защитного отключения и заземлением.

Принципиальная

Является наиболее полной и подробной схемой. На чертеже указываются все элементы электросистемы (светильники, выключатели и пр.), а также бытовые устройства (теплый пол, плита, кондиционеры и т.д.).

На схеме максимально точно показываются линии прокладки проводов, места установки распаячных коробок, шин соединения и прочих элементов.

Одна из важнейших схем подключения электропроводки в квартире. Создается для электрощитков. На схеме отображаются вводные автоматы, защитные автоматические выключатели для отдельных групп проводки. При составлении используются специальные условные обозначения. Также на чертеже отображаются все провода и группы потребителей электричества.

Каждый элемент схемы сопровождается необходимыми номинальными характеристиками.

К примеру, для электрокабелей указывается количество, сечение и марка жил, а для автоматов приводится значение тока срабатывания.

После составления покупаются необходимые материалы для прокладки либо замены электропроводки. Также расчетная схема позволяет разбить квартирную электропроводку на группы.

На монтажной схеме отображаются электрические соединения в обслуживаемой квартире. Чертежный план имеет вид подробной таблицы с указанием следующих моментов:

• места выхода и направления прокладки каждого кабеля;
• клемм подсоединения кабелей;
• характеристик проводов.

Монтажные схемы электропроводки квартиры составляются достаточно редко, т.к. практически любой квалифицированный электрик может сделать монтаж электрощитка на основе расчетной схемы. В остальном же обычно ориентируются по ситуации.

Схемы электропроводки в квартире

При покупке жилплощади в многоэтажных новостройках или уже эксплуатируемых домах возникает вопрос организации правильного электроснабжения. Схема электропроводки в квартире является одним из ключевых моментов в процессе ремонта

Это важно потому, что число потребителей, требующих подключения, постоянно растет (в основном за счет бытовой техники), а существующие сети морально и физически устарели для подобных нагрузок
