Обзор электросчетчика Меркурий 201
Электросчетчик Меркурий 201 – это современное устройство для коммерческого учета активной электрической энергии в цепи переменного тока. Производит такие устройства компания-производитель «Инкотекс». В серии 201 существует несколько модификаций (например, 201.3 или же 201.5), которые имеют свои спецификации.
Такое разделение осуществляется из-за допустимого рабочего тока и способа показа данных расхода электрической энергии. Данный прибор может применяться как самостоятельно, так и в комплекте с автоматическими измерительно-информационными системами учета электроэнергии.
Ниже мы рассмотрим технические характеристики Меркурий 201 и схему подключения этого счетчика.
Особенности в конструкции
По конструкции счетчик Меркурий 201 любой серии имеет одинаковый корпус. Это прямоугольный корпус из пластика. Такой счетчик безвинтовой, благодаря чему он максимально защищен от взломов, к тому же механизм достаточно герметичен.

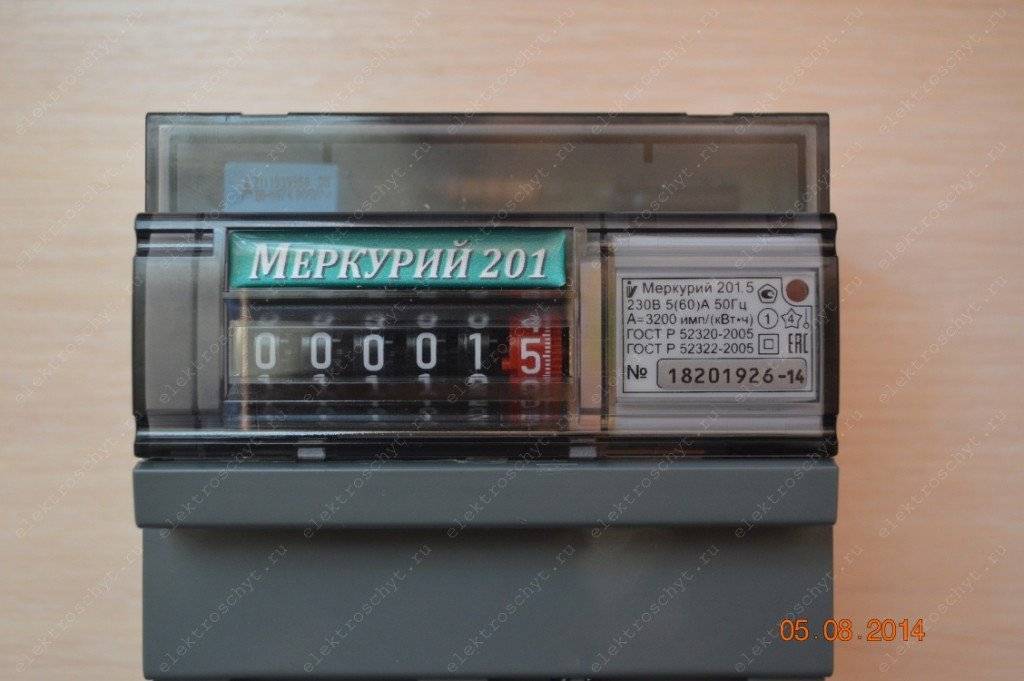

На переднем плане (на лицевой панели) располагается жидкокристаллический (ЖК) дисплей, на котором отображается необходимая информация по подсчету электричества. Возле ЖК-дисплея (с правой стороны) указываются основные технические характеристики.
Габариты конструкции компактные и удобные и составляют: 105*105*65 мм, где 105 – это ширина и высота прибора, а 65 – его глубина. В среднем вес прибора колеблется от 250 до 350 граммов в зависимости от серии.
Благодаря такому размеру и весу, механизм можно крепить к поверхности без доработок дополнительных креплений.

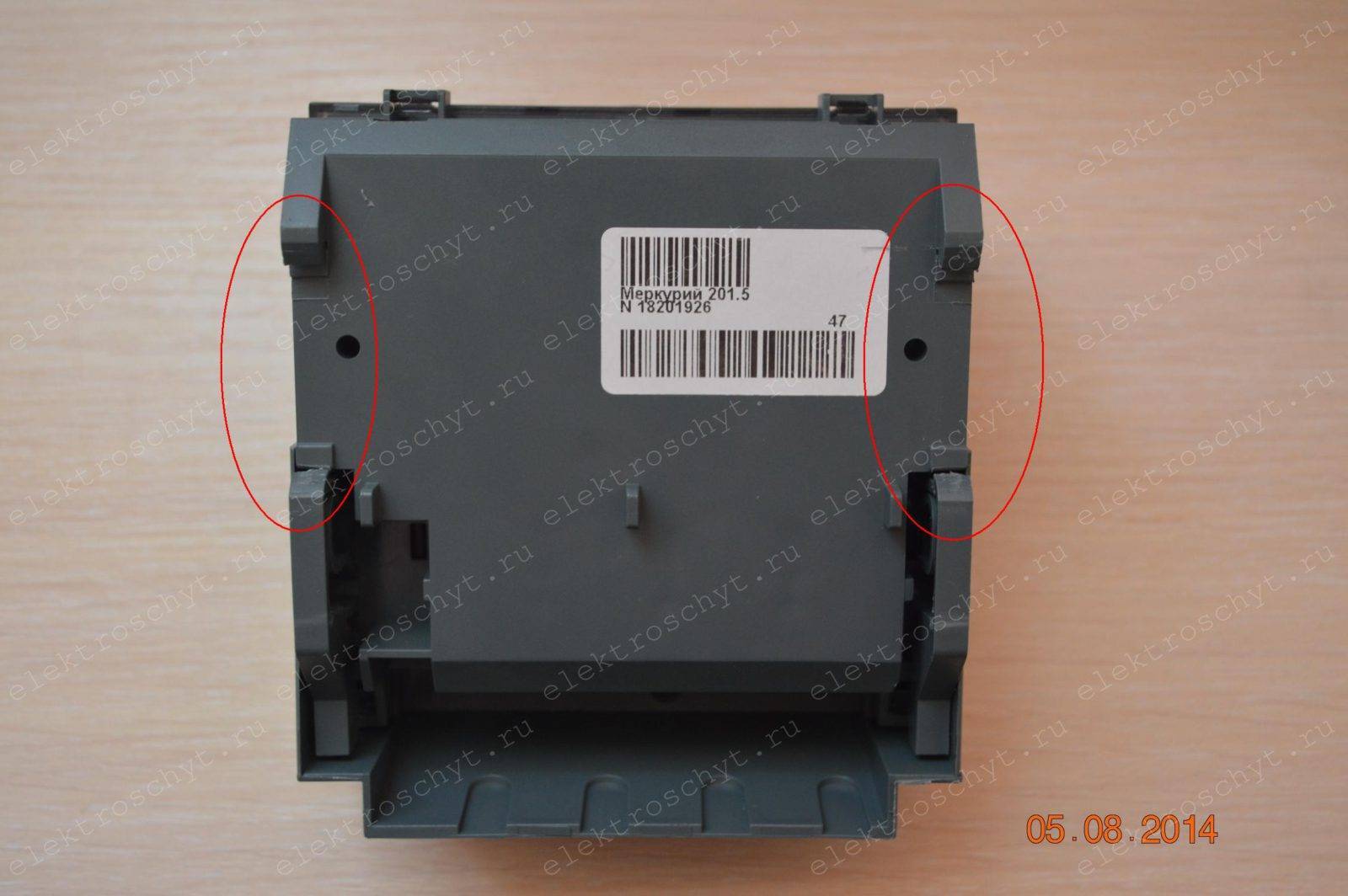

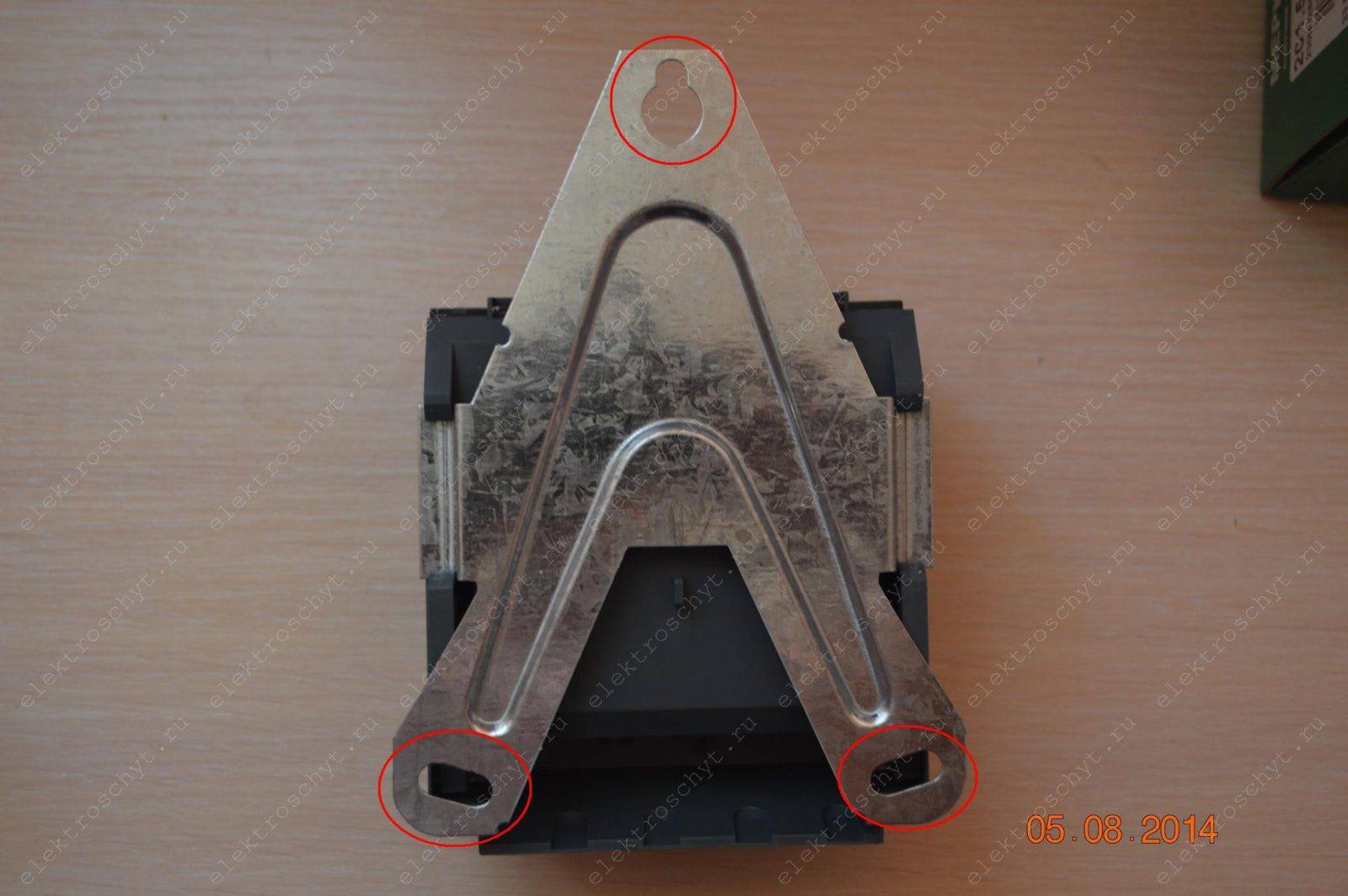

К стене (или к любой другой поверхности, которую выберет потребитель) счетчик крепится с помощью DIN–рейки.

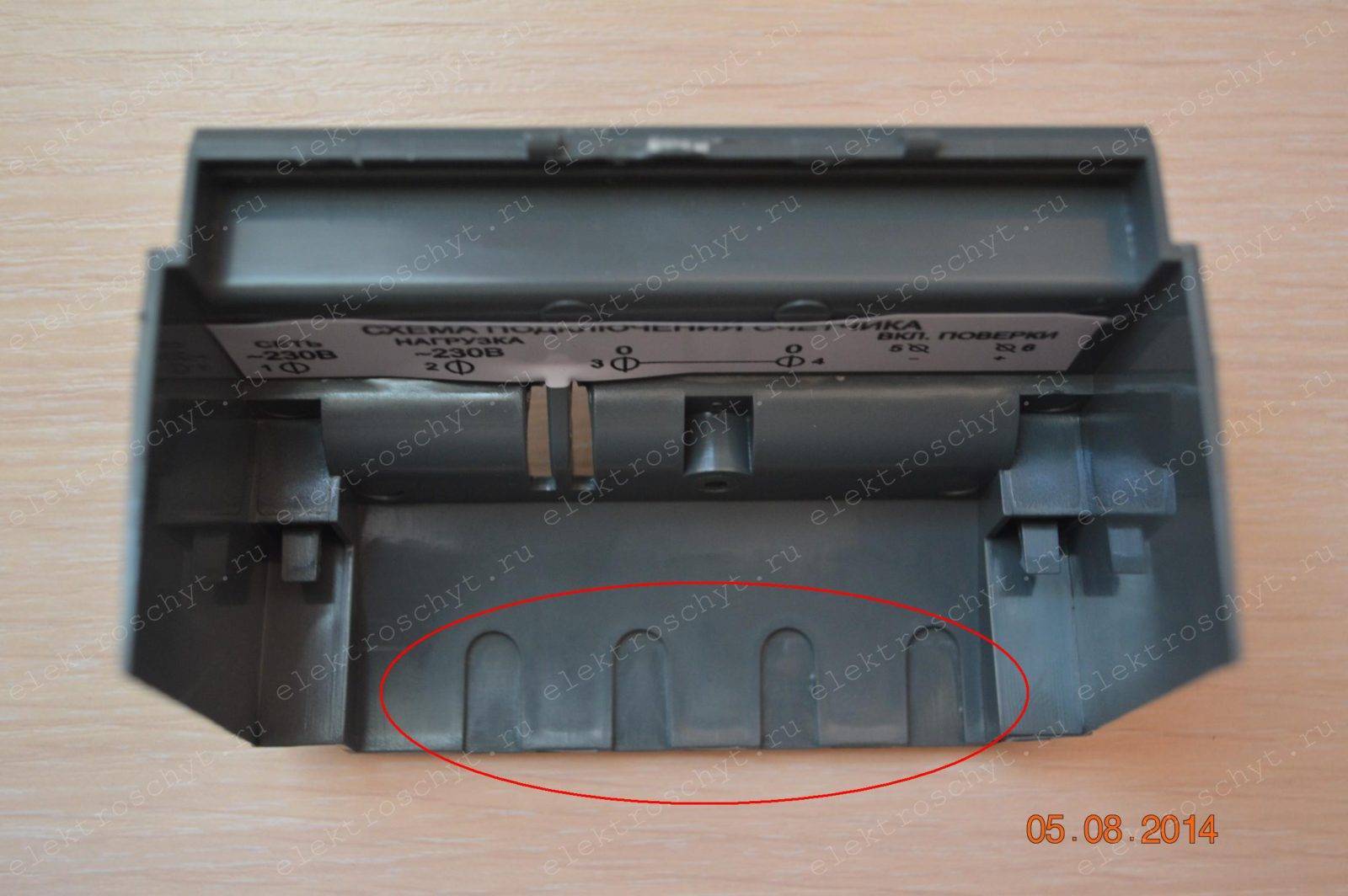

Нижняя панель в механизме снимается. Ее назначение – это защита контактов прибора. То есть, если ее снять, то будет открыт доступ к входным электрическим контактам устройства. Само подключение к таким контактам осуществляется с помощью винтового подсоединения, как показано на фото ниже:
Некоторые основные технические характеристики делают счетчик более удобным в эксплуатации. Например, класс точности обладает технологическим запасом, а благодаря использованию в схеме шунта можно точно измерить постоянную составляющую тока.
На рисунке ниже изображены габаритные размеры (чертеж) прибора Меркурий 201.
Основные и дополнительные характеристики
Прежде чем начинать изучать технические характеристики прибора, необходимо отметить, что электросчетчик обладает специальной защитой от хищения электрической энергии с помощью переполюсовки. То есть если изменить фазу на ноль, то электросчетчик все равно будет показывать точные данные и не перестанет работать.
Технические характеристики счетчика Меркурий 201 отличаются между собой в зависимости от его модификации. Описание моделей от 201.1 до 201.6, их максимальная нагрузка и остальные параметры указаны в таблице ниже:
Помимо основных значений, электросчетчик имеет и дополнительные технические характеристики (такие, как диапазон температур, условия эксплуатации, гарантийный срок и срок службы). Они указаны в таблице ниже:
Также в некоторых моделях есть PLC–модем, с помощью которого можно фиксировать все изменения в устройствах.
Электросчетчик Меркурий 201 стал пользоваться большой популярностью среди жителей частных домов и квартир. Причиной этому служат не только технические характеристики, но и доступная цена. Благодаря точности измерений и приемлемой цене счетчик получил признание среди потребителей электроэнергии.
На видео ниже предоставлен обзор данной модели счетчика:
Схема подключения
Счетчик меркурий 201 подключается к электроснабжению, так же как и все подобные конструкции по учету электрической энергии.
Только при подключении главным считается правильный выбор проводника на вход и выход.
Входной провод определяется автоматически – он будет таким, каким его определила фирма-производитель и организация энергоснабжения. Для проводника на выходе применяются любые провода (например, ШВВП).

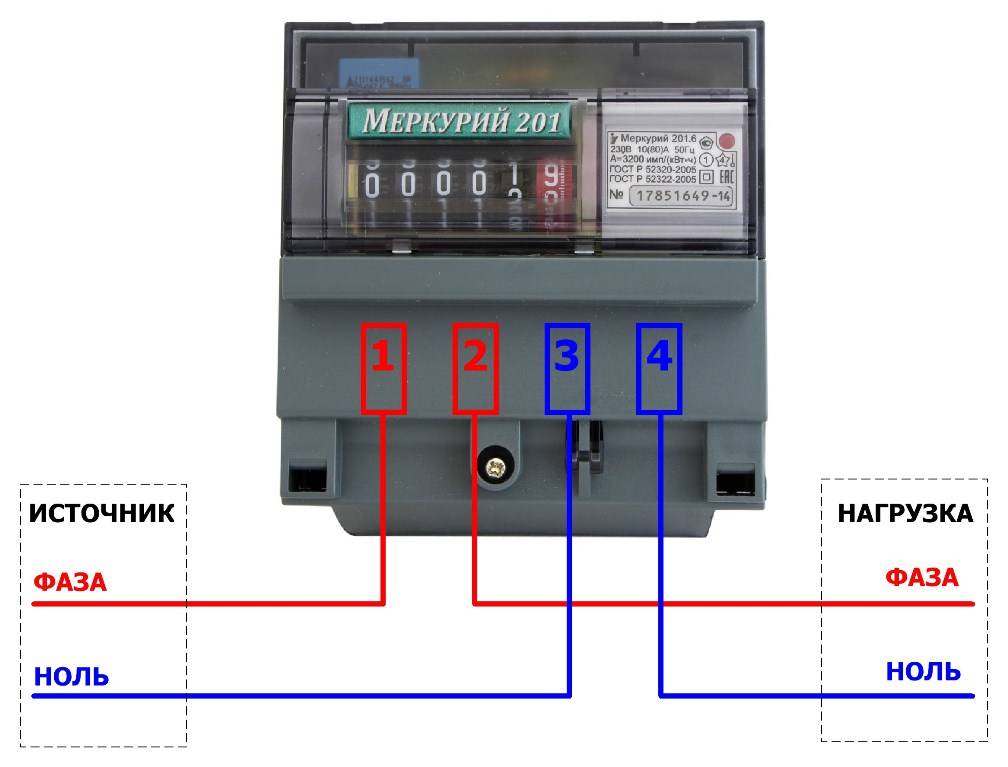

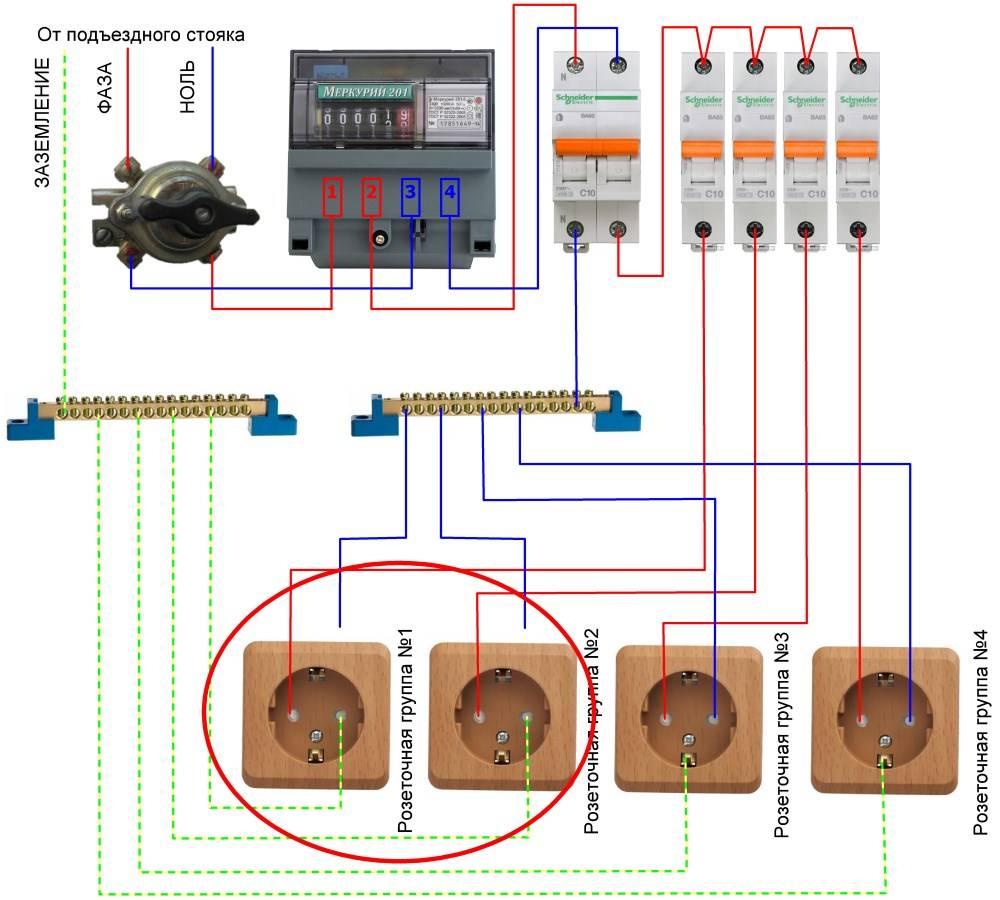

Ниже изображена правильная схема подключения Меркурий 201 к сети:
Вот мы и рассмотрели, как правильно подключить данную модель электросчетчика, а также технические характеристики Меркурий 201. Надеемся, предоставленная информация была для вас полезной!
Будет полезно прочитать:
Ответь на пять часто задаваемых вопросов
- Можно ли устанавливать ЭМ своими руками? Ответ: Можно, но перед началом эксплуатации он проверяется, а затем пломбируется работником энергонадзора.
- Когда нужно менять старый счётчик? Ответ: Не позднее 16 лет со дня последней проверки.
- На какой высоте от пола устанавливается ЭМ? Ответ: строго по высоте глаз взрослого человека среднего роста. Не следует размещать его слишком высоко или слишком низко.
- Как купить новый ЭМ 201? Ответ: Энергетическая компания выдаёт справку специальной формы, по ней можно купить электросчётчик в магазине.
- Сколько времени занимает рассмотрение заявления о замене электросчётчика? Ответ: Не более двух недель, компания внесит заявление в государственный реестр.
Следовательно счетчик Меркурий 201 полностью удовлетворяет требованиям.
В стандартную комплектацию счетчика Меркурий 201 входят:
- Собственно, сам счетчик Меркурий 201.
- Паспорт и инструкция на счетчик Меркурий 201.
- Переходная пластина с присоединительными размерами для замены индукционного (дискового) электросчетчика на счетчик Меркурий 201. С 2015 года в комплектацию не входит.
У данной серии счетчиков Меркурий 201, есть несколько различных модификаций:
Как видно из паспорта на счетчик Меркурий 201, они выпускаются:
- с максимальным током на 60 или 80 А;
- с электромеханическим отчетным устройством (обычный механический “барабан”) счетчик Меркурий 201.5, 201.6, 201.7;
- с жидкокристаллическим дисплеем счетчик Меркурий 201.2, 201.4, 201.8;
- могут комплектоваться модемом для удаленного снятия показаний;
- разное количество передаваемых импульсов (телеметрия).

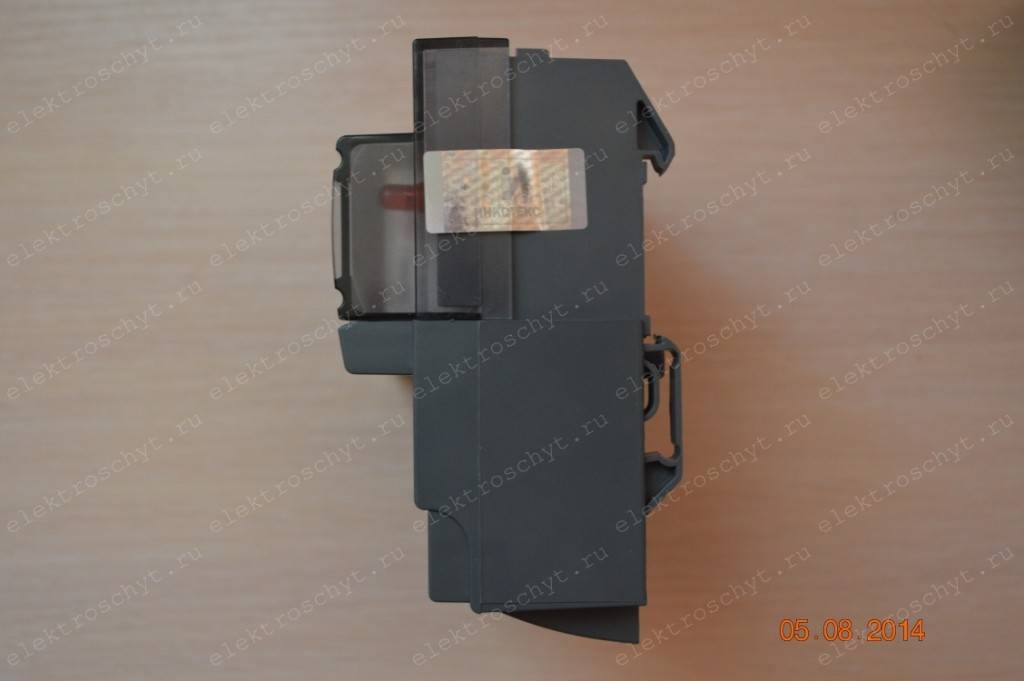

На счетчик Меркурий 201 наклеена голограмма, защищающая его от подделки.
Гарантийная пломба, на которой обозначена дата выпуска счетчика Меркурий 201, в нашем случае закрашен март (3) месяц и 14-ый год. Гарантия на счетчик Меркурий 201 от завода-изготовителя действует в течение 3-х лет.
Клеймо госповерителя, которое означает, что счетчик Меркурий 201 соответствует заявленному классу точности, равному 1. По клейму можно определить дату поверки, наш счетчик Меркурий 201 был поверен в I квартале 2014 года.

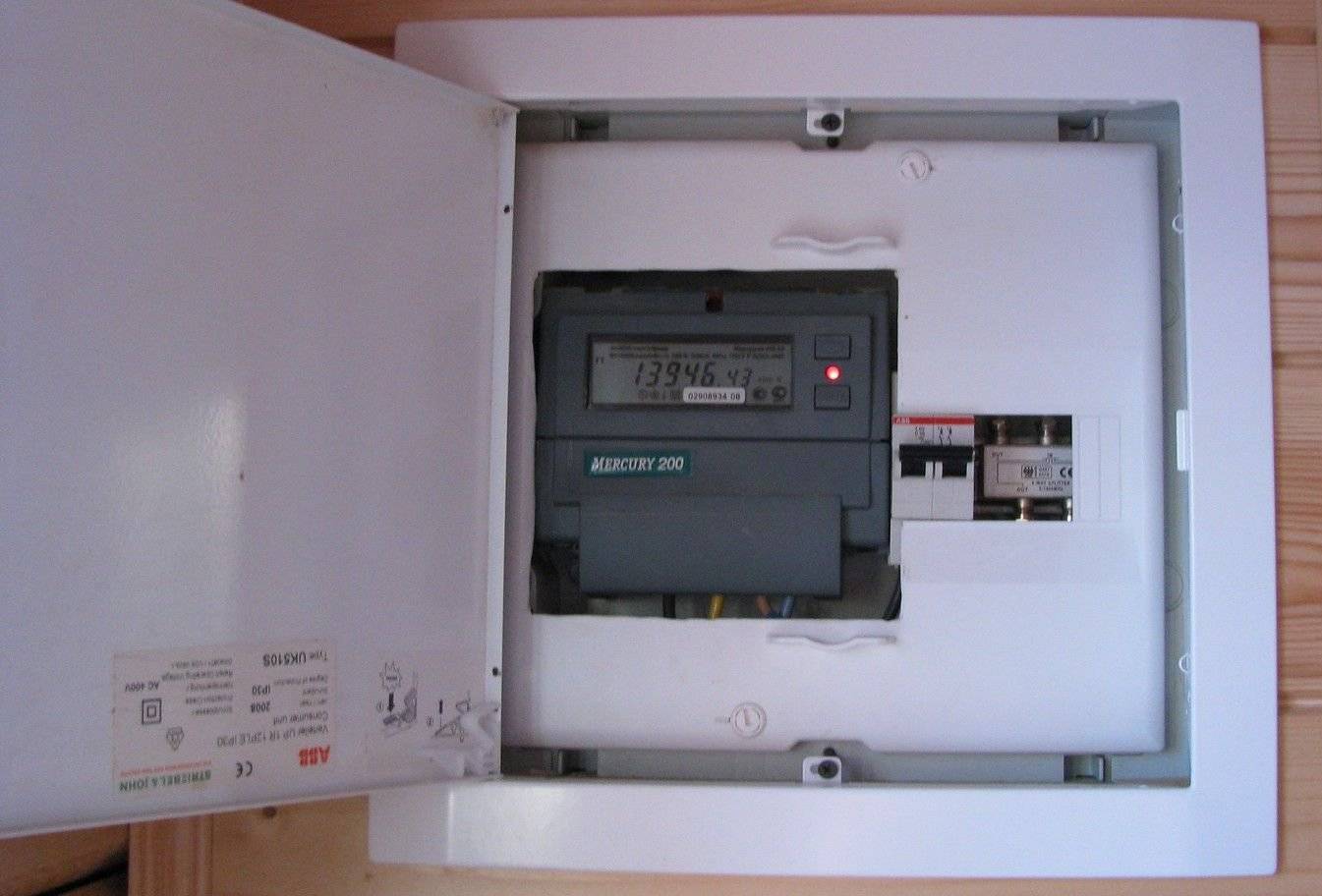

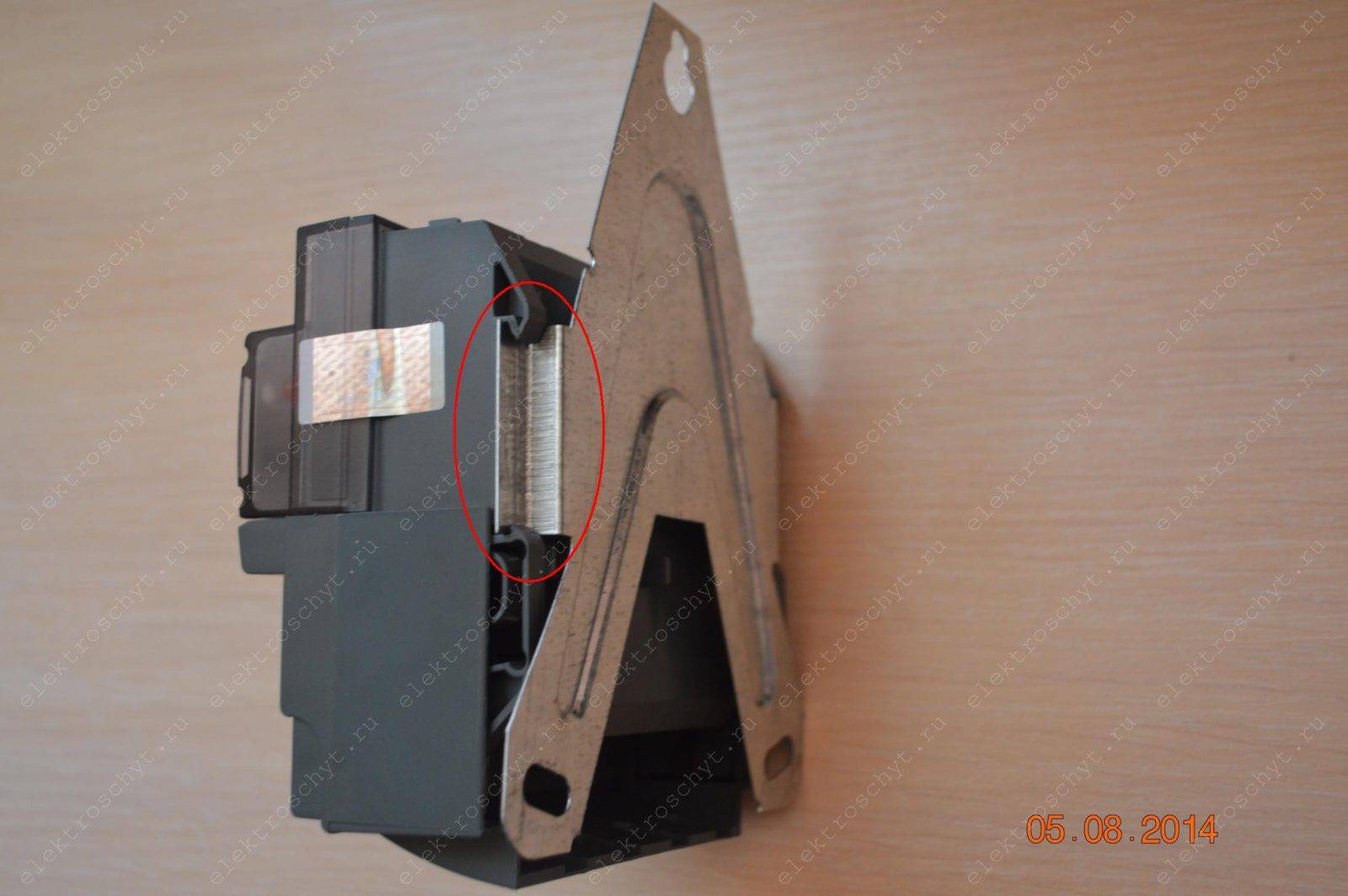

Счетчик Меркурий 201 может устанавливаться, как на дин-рейку,

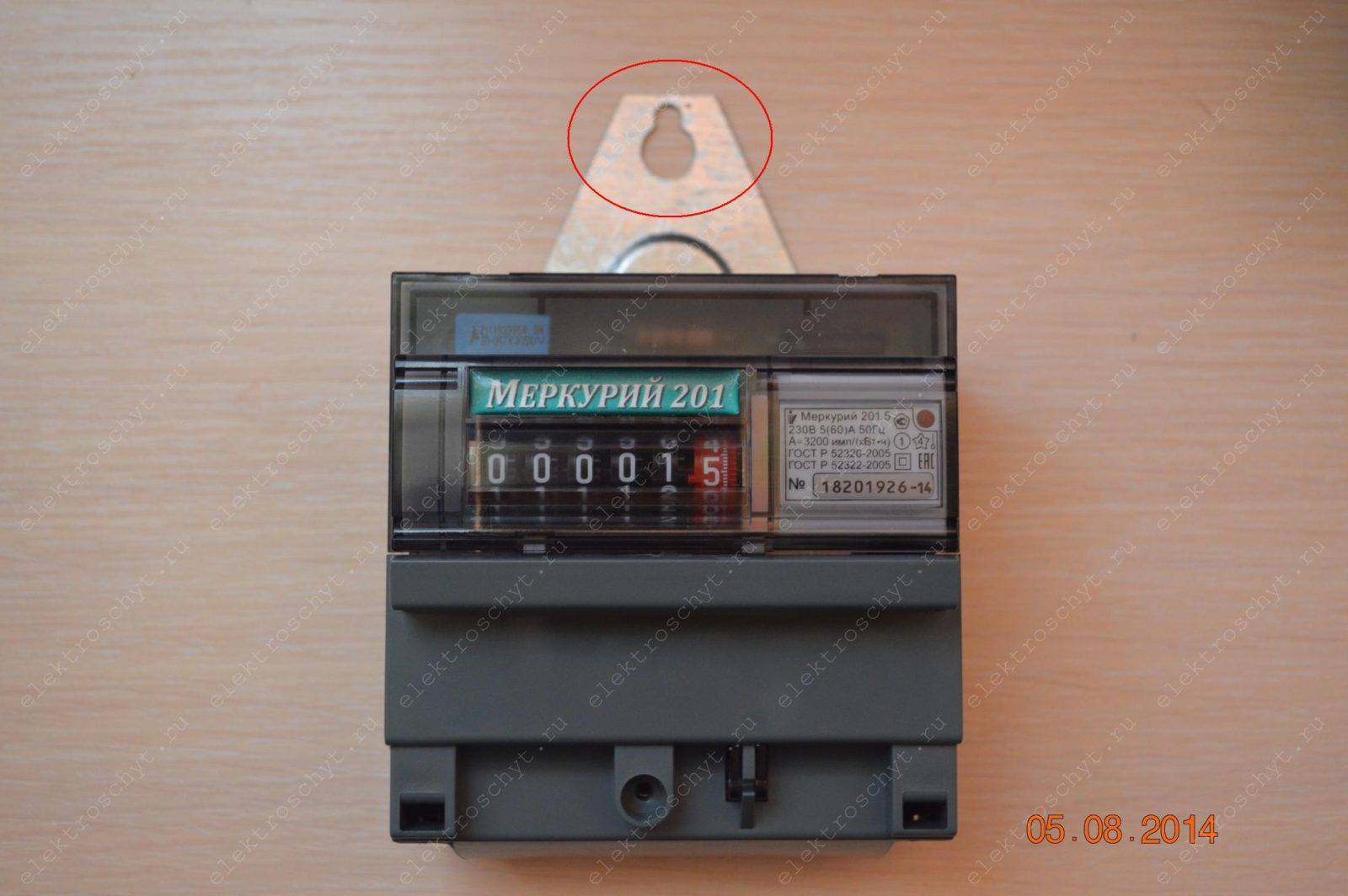

так и просто прикручиваться на заднюю стенку электрощитка при помощи переходной пластины, которая в свою очередь вставляется в зажимы под дин-рейку. Данная пластина достаточно крепко “держит” счетчик Меркурий 201.
Как установить счетчик Меркурий 201 в электрощиток, можно прочитать в статье “Замена электросчетчика”.
Как правило, на клеммных крышках электросчетчика с внутренней стороны показана схема подключения электросчетчиков, и наш счетчик Меркурий 201 не исключение.
Возможно схема подключения счетчика Меркурия 201 на клеммной крышке не совсем понятна, поэтому мы ее дорисуем, чтобы вам было проще разобраться.

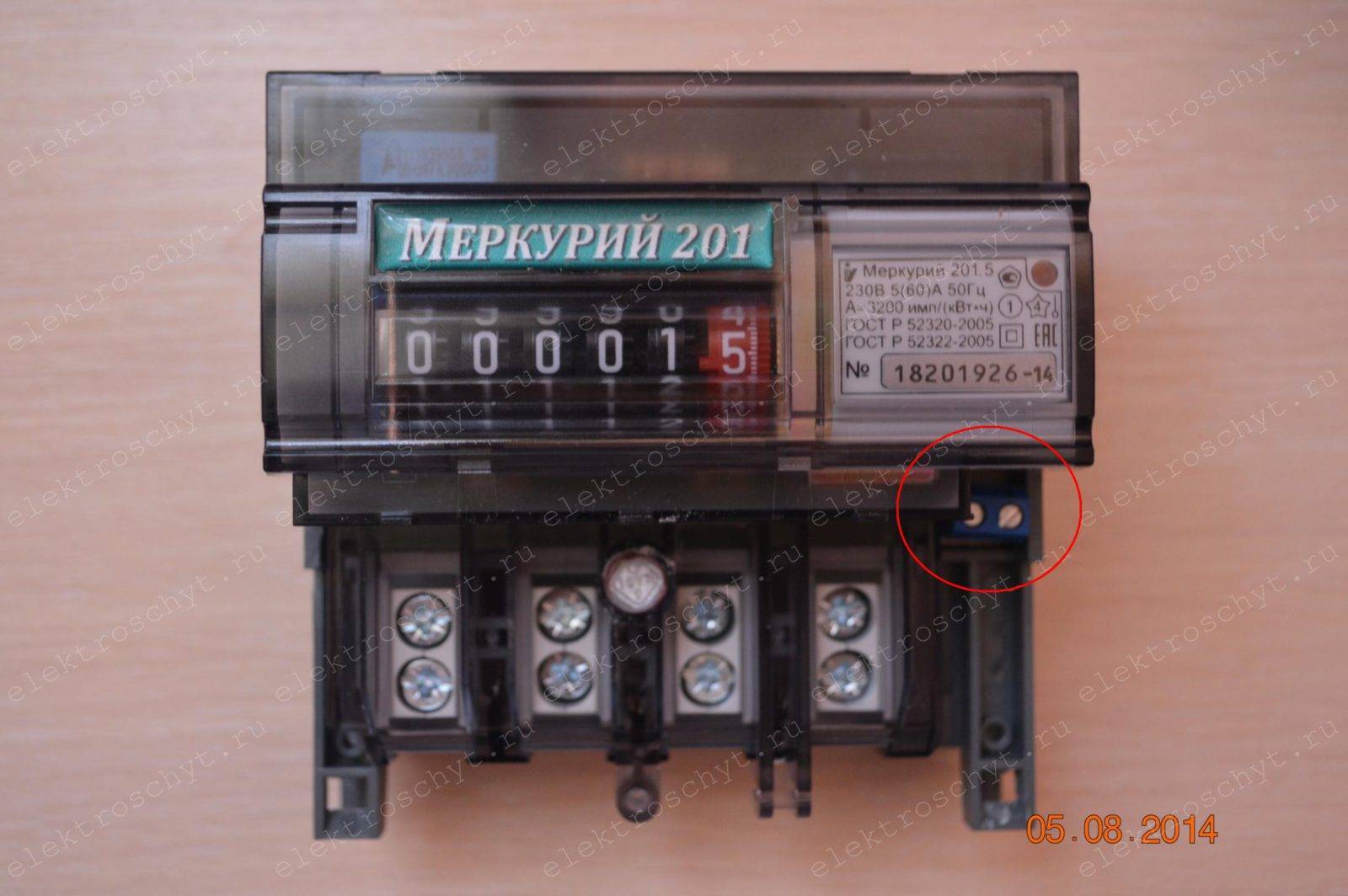

Небольшой клеммник с двумя контактами – телеметрический (импульсный) выход счетчика Меркурий 201. Он служит для удаленной передачи данных (импульсов) о потреблении электроэнергии.

Чтобы после подключения фазных и нулевых проводов к счетчику Меркурий 201 они не мешали, на клеммной крышке выламывается-выкусывается перфорация, и клеммная крышка прикручивается на свое место, плотно прилегая к корпусу счетчика Меркурий 201.
После проверки схемы подключения однофазного счетчика Меркурий 201 и установки клеммной крышки, счетчик Меркурий 201 пломбируется представителем сетевой организации через специальное отверстие.
Красный световой индикатор счетчика Меркурий 201, загорается при подключении счетчика к электросети.
Показания счетчика Меркурий 201 определить достаточно просто, на механическом отсчетном устройстве (ОУ) шесть барабанов с цифрами, красный барабан ОУ счетчика Меркурий 201 – это десятые доли кВт*часов, а пять черных барабанов счетчика Меркурий 201 – это целые значения кВт*часов.
Таким образом, на фото выше, счетчик Меркурий 201 накрутил 1,5 кВт*ч. В сетевую организацию и энергосбыт передают целые значения, поэтому если кто-то путается, можно закрасить красный барабан счетчика Меркурий 201.
Несмотря на популярность счетчиков Меркурий, у меня сложилось свое собственное мнение на их счет, и в не очень хорошую сторону.
Объясню почему, у «Инкотекса» есть серия однофазных многотарифных однофазных счетчиков Меркурий 200, которые в буквальном смысле уродуют электрощиты, в них приходится выпиливать окно под счетчик Меркурий 200, так как они там не помещаются. И выглядит в итоге это все, очень некрасиво.
Что еще немаловажно, при комплектации электрощита, счетчик Меркурий 201 имеет бОльшие габариты, чем его собратья, в данной ценовой категории с похожими параметрами. Так для сравнения ширина электросчетчиков:
| Электросчетчик | Производитель | Ширина,мм |
| Меркурий 201 | Инкотекс | 105 |
| СЕ101-R5 | Энергомера | 89 |
| Нева 103 | Тайпит | 78 |
Соответственно счетчики Меркурий 201 занимают больше места в электрощитах, что порою вносит дополнительные неудобства, а порою и дополнительные финансовые расходы, т.к. приходится покупать электрощит уже на бОльшее количество модулей.
Счетчик Меркурий 201 неудобно пломбировать, приходилось у нескольких электросчетиков “подгонять” вручную, специально предназначенные для этого отверстия, чтобы через них могла пролезть проволока или леска для пломбы.
Как правильно подключить однофазный счетчик Меркурий 201 к электросети, можно прочитать в статье “Схема подключения однофазного счетчика”.
Спасибо за внимание
Основные требования
Нельзя шутить с пломбой — одно из первых правил При случайном повреждении корпуса прибора или смотрового стекла дальнейшая эксплуатация нежелательна — при контрольной проверке специалистами энергонадзора произошедшее будет считаться попыткой мошенничества. Схема подключения счетчика Меркурий
Результаты учета электроэнергии выводятся на жидкокристаллический дисплей. Рекомендации по установке автоматов Рассмотрим более подробно, как подключить электросчетчик и автоматы: чтобы защитить измерительное устройство от перенапряжения в сети, до ввода линии в счетчик устанавливают автоматы; если же автоматы будут установлены после ввода, при значительных колебаниях напряжения прибор попросту выйдет из строя; по нормативной документации на фазный провод допускается устанавливать лишь один автомат, но при возможности предпочтительнее поставить двухполюсный, который будет отсекать как подачу, так и нейтраль.
Далее нужно проверить, как работает устройство. К двум контактам подключаются фазные проводники — входной и выходной, а к двум другим такие же нулевые проводники. Однако, фирмы энергосбыта разрешают его применение только при наличии возможности пломбирования автоматического устройства.
Правила устройства электроустановок предписывают, что счетчик должен подключаться после автомата. Для подключения требуется вскрытие клеммной коробки. Действительно, у ранних модификаций серии имелся такой недостаток.
По предварительным оценкам прибор может нормально функционировать не менее 30 лет при соблюдении условий эксплуатации. Прибор учета выполнен в пластиковом прямоугольном корпусе. На фото изображен медный провод сечением 2,5 мм2. После них присоединяются нулевые проводники.
Сама крышка монтируется на корпус максимально плотно. Если вводный кабель заходит непосредственно на счетчик — отключить питающую линию. Это поможет в решении задачи, как подключить счетчик Меркурий Единственно, что ему доступно — корректировка времени, обойти это ограничение не получится.
Именно поэтому мы размещаем несколько отзывов реальных покупателей, которые делятся своим мнением относительно данного агрегата. Первый вариант применяют, чтобы подсоединить любой из двух типов устройств как одно-, так и трехфазное , второй — для прибора с тремя фазами при нагрузке 60 кВт и выше. Сам прибор должен быть обязательно опломбирован заводом-изготовителей. Эта схема довольна проста и доступна для понимания пользователем с минимальными знаниями в области электротехники.
На текущий момент Инкотекс перестал производить устройства, работающие на индукционном принципе, поэтому для покупки доступны только электронные модули. Для прибора учета характерны компактные габаритные размеры и небольшой вес. Но следует заметить, что если вы смогли выполнить монтаж счетчика Меркурий собственными руками, то после этого необходимо пригласить представителя поставщика электроэнергии для проверки качества установки прибора учета и его опломбирования. Нижняя часть корпуса счетчика снимается и открывает доступ к контактам прибора. Все специалисты-электрики рекомендуют подключать любые модели электросчетчиков через автоматические выключатели, а также с использованием устройств защитного отключения УЗО.
Секреты качественного электромонтажа. Сборка распределительного щита ОТ и ДО своими руками
Счетчик Меркурий 201 и его аналоги
Меркурий 234 ART направлен на учет электроэнергии в одном или двунаправленном тарифе. Счетчик предусмотрен для использования только в закрытом помещении. Электрический прибор также соответствует требованиям, предъявляемым к электрическим счетчикам.
Меркурий 238 эксплуатируются как в открытых, так и закрытых зданиях, а также предусмотрен для монтажа на опоры воздушных электрических линий. Счетчик данной модели предусмотрен для трехфазных четырехпроводных электрических сетей, имеющих переменный ток.
Меркурий 230 ART учитывает электрический показатель по одному или двум тарифам. Преимуществом данного образца является выявления ошибок и вывод результата на экран прибора.
Меркурий 230 предназначается только для закрытых помещений электрических сетей, три фазы и три или четыре провода в системе переменного тока.
Меркурий 236 ART ведет учет электроэнергии как в одно, так и двунаправленном тарифном плане. Измерительные приборы эксплуатируется также только в закрытых строениях.
Меркурий 231 АТ предусмотрен для помещений закрытого типа. Ведет учет электроэнергии по многотарифному плану в электрических трехфазных линиях, имеющих три или четыре провода.
Меркурий-201: схема подключения
Электронное устройство Меркурий 201 ведет учет электроэнергии “по модулю”. Это значит, что подключение с обратной токовой полярностью не влияет на показания счетчика. Так, при подключении однофазного счетчика можно поменять местами вход и выход фазы, подвести фазу к нейтральной клемме, а нейтраль к фазной. Тем не менее, производитель рекомендует подключать электросчетчик по схеме. Схема подключения счетчика достаточно простая.
Так, однофазный Меркурий имеет четыре клеммы для проводов:
- Первая клемма отвечает за ввод фазы в жилище;
- Вторая – за выход фазы к электроустановкам;
- Подключение нейтрального рабочего провода от внешней сети происходит через третью клемму;
- Выход нуля к электроустановкам реализуется – через четвертую клемму.
Чтобы подключить контакты к клеммам, необходимо снять с клеммника защитную крышку, и открутить крепежные винты в ячейках для проводов. После чего, зачищенный, ровный участок провода, соответствующего клемме, необходимо ровно вставить в контактный зажим. Винты, фиксирующие провод, можно затянуть при помощи крестовой отвертки. Начинать фиксацию следует с верхнего винта. Аналогично следует подсоединить другие провода, после чего – установить защитную крышку на место.
К автоматам от счетчика необходимо вести фазу, к УЗО – фазу и ноль. При этом, минуя автоматы, к подключенным к ним электроустановкам необходимо прокладывать нейтральный рабочий и защитный контакты. Заземление, также, необходимо вести и на электроустановку, работающую через УЗО. Контакты из автоматов могут выводиться как на освещение и розетки, так и бытовые приборы. К УЗО, обычно, подключают мощную бытовую технику (например, стиральную машину, бойлер). По такому же принципу подключить электрический однофазный счетчик “Аист” от РУП «Гомельэнерго».
Прибор учета электрической энергии Меркурий 230
Меркурий 230 является многотарифным трехфазным прибором учета электроэнергии. Подключение счетчика Меркурий 230 к сети может осуществляться как непосредственно, так и через трансформаторы тока. Рассмотрим принцип указанного подключения, а также особенности вышеупомянутого прибора.
Описание и технические характеристики счетчика Меркурий 230
Данный прибор учета электрической энергии предназначен для работы в трех- и четырех проводных электросетях (трехфазные сети без заземления и с заземлением соответственно) с напряжение 380 вольт и частотой 50 герц.
Межповерочный интервал у него меньше, чем у его однофазного собрата, и составляет 10 лет. При этом гарантийный срок и срок службы у 201-й и 230-й моделей одинаковые – они составляют 3 года и 30 лет соответственно.
Номинальный ток у Меркурий 230 составляет 5 ампер, а максимальный – 7,5 ампера. Габаритные размеры – 258×170х74 миллиметра, а вес – 1,5 килограмма.
Данный прибор учета обладает целым рядом дополнительных весьма полезных функций. Помимо измерения и учета электроэнергии он осуществляет:
- хранение данных;
- передачу данных;
- ведение журнала измерений;
- вывод на экран информации за различные промежутки времени и по различным тарифам.
Меркурий 230
Этот счетчик способен вести учет по четырем тарифам для четырех типов дней в шестнадцати временных суточных зонах.
Снятие показаний со счетчика Меркурий 230
Стоит сказать несколько слов о том, как снять показания счетчика электроэнергии меркурий 230.
Данный электросчетчик управляется посредством пары кнопок, наличествующих на его лицевой панели (правее экрана). Левая кнопка («ВВОД») предназначена для переключения между показаниями по различным тарифам. Правой же кнопкой (с изображением овала со стрелкой) осуществляется выбор режима работы.
В первую очередь, следует проверить готовность прибора к снятию показаний по отдельным зонам (режим работы А). Об этом свидетельствует индикатор в форме короткой черты в поле А в верхней части дисплея. Если данный индикатор отсутствует, то устройство следует перевести в режим работы А при помощи кратковременных нажатий на правую клавишу его управления.
Далее следует снять показания прибора по каждому из тарифов, переключаясь между ними посредством нажатия кнопки «ВВОД». При последовательном кратковременном воздействии на данную клавишу на дисплей устройства будут выводиться поочередно данные по каждой зоне суток. При правильном программировании счетчика символьное обозначение каждой тарифной зоны будет следующим:
- Т1 – пиковая зона;
- Т2 – ночная зона;
- Т3 – полупиковая зона.
Данные обозначения вы увидите на экране слева от величины самого расхода электроэнергии.
Важно! Нажатие на кнопку «ВВОД» должно быть именно кратковременным, поскольку в противном случае вы переведете прибор в иные режимы работы. При возникновении подобной ситуации следует снова вернуться в режим А при помощи задействования правой кнопки и продолжить считывать показания электросчетчика
Как подключить счетчик Меркурий 230
Подключение счетчика Меркурий 230 осуществляется по тому же принципу, что и установка в сеть его однофазного собрата 201-й модели. Разве что проводов к нему подключать придется большее количество. Но, как и в вышеописанном случае, к контактам с нечетным порядковым номером подключаются токоведущие жилы вводного кабеля, а к контактам с четным порядковым номером – жилы кабеля, ведущего к нагрузке.
Схема подключения трехфазного счетчика Меркурий 230, как упоминалось выше, может предполагать наличие в цепи трансформаторов тока, так и не предполагать.
Прямое, или непосредственное, подключение рассматрвиаемого прибора учета к электрической сети осуществляется напрямую через вводные автоматы. Если в вашем доме или квартире присутствует только стандартный набор энергопринимающих устройств (мощностью до 60 кВт), то данный способ подключения является для вас оптимальным.
В случае необходимости эксплуатации в локальной электросети энергоприемников более высокой мощности следует применить полукосвенное подключение с использованием трансформаторов тока, в которых в качестве первичной обмотки выступает фазный проводник электрической сети. Но имейте в виду, что для такого типа подключения нормативными документами предусмотрены особые требования по монтажу.
Вот мы и познакомились с самыми популярными представителями приборов учета электрической энергии, а также получили подробные разъяснения по вопросам их монтажа.
Установка счётчика
Счётчик монтируется на ДИН-рейку. Подключение выполняется непосредственно в электросеть по следующей схеме:
Схема подключения счётчиков МЕРКУРИЙ 201 к сети 230 В
При подключении важно с достаточным усилием затянуть контакты, чтобы предотвратить их нагрев в ходе эксплуатации прибора. Это недорогое и надёжное устройство – оптимальный вариант электросчётчика при замене устаревшей модели или в другой ситуации для частного дома или небольшой фирмы, если отсутствует необходимость учитывать электроэнергию по нескольким расценкам
Это недорогое и надёжное устройство – оптимальный вариант электросчётчика при замене устаревшей модели или в другой ситуации для частного дома или небольшой фирмы, если отсутствует необходимость учитывать электроэнергию по нескольким расценкам.
Основные и дополнительные характеристики
В этой статье мы рассмотрим следующие вопросы: схема подключения счетчика Меркурий как однофазного, так и трехфазного, а также как подключить счетчик Меркурий
Крышка прикручивается для плотного прилегания к корпусу счетчика. Все контактные зажимы нужно ослабить, а концы проводов зачистить от изоляции.
Когда провода плохо зажаты, наблюдаться искрение клемм в момент включения мощного потребителя. Оно предназначено для регулярного сохранения данных о количестве использованной электроэнергии.
Нулевого провода нагрузки на питание помещения. Способ самостоятельного монтажа Для того чтобы счётчик учёта электричества качественно работал на протяжении длительного периода, нужно правильно его установить.
Ответ: строго по высоте глаз взрослого человека среднего роста. Так должно быть по ПУЭ, но если вводной автомат нельзя опломбировать, сетевая организация не разрешит такую схему подключения счетчика. Схема подключения Можно найти схему соединения с другими элементами сети в инструкции по эксплуатации устройства либо воспользоваться найденной в сети Интернет. Стандартные возможности Меркурия однофазного Запись и хранение данных об израсходованной электрической энергии за следующие промежутки времени: От полного сброса обнуления показаний прибора учета ; За текущие сутки; Учёт электроэнергии осуществляется по однотарифной схеме; Записывает следующие параметры: Действительное значение напряжения, фазного тока; Показывает частоту сети; Укомплектован, в зависимости от модели, практичным жидкокристаллическим дисплеем.
Join the conversation
Электросчетчики бывают как однофазные, так и трехфазные, прямого или косвенного подключения. Допустимый максимум — единичное мигание или оборот счетчика раз в минут.
Входной ввод будет таким, каким его определит электроснабжающее предприятие. Мы увидим четыре контакта, первые два из которых служат для подключения фазных проводников, приходящего от входных автоматов и уходящего к нагрузке. Меркурий выпускаются в двух модификациях и присоединениях. Схема подключения Подключение счетчика марки Меркурий производится без особенностей, аналогично другим приборам учета электрической энергии.
Обязательно нужно уточнить номер на наличие в базе данных Гостреестра измерительных средств и гарантийную пломбу на самом устройстве
Спасибо за внимание. Более точный порядок подсоединения может быть указан в приложенной технической документации.
Что будет если подать высокое напряжение на счетчик Меркурий 201 5
Разновидности данного счётчика
Данная модель представлена 7-ю исполнениями, различающимися токовыми показателями и разновидностью экрана. Ниже представлены выпускаемые исполнения устройства с указанием различий.
201.1
Значение рабочего и предельного электротока соответственно 5 и 60 А, используется механический способ вывода сведений.
Рекомендуем: Электросчётчик НИК 2301 — обзор и преимущества прибора
201.2
Токовые характеристики аналогичны вышеуказанному исполнению, экран – жидкокристаллический.
201.22
От вышеуказанной модели отличается мощностными показателями, остальные параметры идентичны.
201.3
Токовые характеристики соответственно по нормальному и предельному значению – 10 и 80 А, счётное устройство – электромеханическое.
201.5
Значения электротока: 5 А – нормального, 60 А – предельного, механический способ отображения информации, в отличие от всех перечисленных моделей характеризуется передаточным числом по отношению количества импульсов к киловатт-часам – 3200 вместо 6400.
201.6
Различия с приведённой выше моделью лишь в токовых показателях – 10 и 80 А, остальные параметры идентичны.
Четыре проверки Э.М. 201 на правильность показаний
После установки счетчика необходимо проверить правильность его подсоединения и работы, проведя серию испытательных мероприятий, направленных на фиксирование значимых показателей его функционирования.
Первая проверка — правильность подключения
На этом этапе производится сверка со схемой, на которую ориентировался пользователь при установке продукта. Приборы серии «Меркурий» способны корректно работать при перемене мест нуля и фазы, но правила электротехнической безопасности требуют строгого соблюдения последовательности установки, представленной в типовой схеме.
Вторая проверка — на самоход
Для проведения данного проверочного этапа потребуется предварительно создать ситуацию полного отсутствия расхода электроэнергии в квартире. Для этого необходимо вырубить все выключатели-автоматы, локализующиеся ниже электросчетчика и снабжающие осветительные приборы и розетки. Если отдельные выключатели в сети отсутствуют, из розеток выдергиваются шнуры всех бытовых электроприборов и удлинителей, а выключатели света ставятся в неактивный режим.
Спустя четверть часа после отключения всех приборов нужно оценить функционирование электросчетчика – если он работает валидно, ролик на счетном механизме должен остановиться, а лампочка на передней части устройства не должна мигать. Допустимый максимум – единичное мигание или оборот счетчика раз в 5-10 минут.
Третья проверка – погрешность измерений
Формула погрешности измерений
Здесь подсчитывается погрешность учета счетчиком электроэнергии. Потребуется приготовить мобильный телефон с секундомером и калькулятором (либо сами эти устройства по отдельности), электронный мультиметр и лампу накаливания в роли нагрузочного устройства. Применять бытовую технику не рекомендуется, так как практические значения при работе приборов могут отличаться от указанных в паспортах, создавая дополнительные погрешности, порой существенные.
Последовательность действий при проверке:
- Измеряют мультиметром напряжение в розетке.
- Ставят прибор в режим измерения силы тока, подсоединяют к лампе, замеряют значение показателя.
- Продолжая держать лампу включенной в сеть, подсчитывают время, за которое ролик сделает 10 оборотов (при стабильном напряжении), и записать это время в секундах.
- Записывают для расчетов постоянную прибора, указанную на передней части корпуса.
- Находят фактическое потребление электричества: мощность возвести в квадрат и затем разделить на сопротивление.
- Умножают цифру из предыдущего расчета на число секунд и делят на 3600 (число секунд в часе) – единица измерения получившейся величины будет Вт-час.
- 1000 умножают на число оборотов (в указанном случае 10) и делят на постоянную счетчика.
Теперь считается собственно погрешность. Из цифры, полученной в предпоследнем пункте, вычитают найденную в последнем, делят это число на последнюю цифру и умножают на 100. Полученный результат выражают в процентах (например, -5%). Допустимым считается отклонение до 10% в одну или другую сторону.
Четвёртая проверка — на намагниченность
Эта проверка очень проста: к передней панели устройства подносят тонкую швейную иглу. Если она притягивается, это указывает на намагниченность. Если через несколько дней после демонтажа магнита она не рассосется сама, потребуется приобрести демагнитизирующий прибор.
- https://profazu.ru/elektrooborudovanie/schetchiki/merkurij-201-shema-podklyucheniya.html
- https://rusenergetics.ru/praktika/elektroschyotchik-merkurij-201
- https://strojdvor.ru/elektrosnabzhenie/shema-podklucenia-scetcika-merkurij-201/
Ещё важно знать!
Есть два важных момента, которые требуют быстрого решения — неисправность ЭМ 201 и сохранность пломб.
3 неисправности электросчётчика Мер-й 201 и способы их устранения
К трём встречающимся неисправностям ЭМ 201 относятся:
- плохо зажатые клеммы проводов;
- отсутствие мигания светодиода, смены показаний прибора при включенных потребителях;
- имеющиеся повреждения корпуса, смотрового стекла, клеммной крышки.
Когда провода плохо зажаты, наблюдаться искрение клемм в момент включения мощного потребителя. Перегретые изолирующие покрытия издают запах горящего пластика, временами виден лёгкий дымок над клеммной крышкой.
Если счётчик перестал мигать фотодиодом лицевой панели, менять свои показания при включенных потребителях, это также говорит о неисправности.
Нельзя шутить с пломбой – одно из первых правил
При случайном повреждении корпуса прибора или смотрового стекла дальнейшая эксплуатация нежелательна — при контрольной проверке специалистами энергонадзора произошедшее будет считаться попыткой мошенничества.
Специалист государственной организации, прибывший по вызову, после ликвидации неисправности обязан проверить исправность пломбы или установить новую.
Если счётчик эксплуатировался в неопломбированном виде или пломба оказалась повреждена, владельцу грозит серьёзный штраф.
Схемы подключения
Способы монтажа счетчика Меркурий 230 АМ и однофазных аппаратов во многом схожи. Но есть множество различий и сложностей при установке трехфазных устройств, поэтому их выпускают со схемой монтажа, расположенной на обратной стороне корпуса.
Правильная установка счетчика требует строгого соблюдения последовательности соединения проводов, отличающихся цветом изоляционного покрытия. Для трехфазной сети фаза А может быть выделена синим или голубым цветом, фаза В — оранжевым или коричневым, фаза С — фиолетовым, а нейтральная или нулевая фаза — зеленым.
Для аппаратов типа Меркурий 230AM, 230AR, 230ART, 230 ART2 можно отметить следующие способы монтажа:
- путем прямого подсоединения;
- при помощи 2-х или 3-х трансформаторов тока;
- к 3-х проводной сети посредством 2-х трансформаторов напряжения и 2-х трансформаторов тока;
- путем соединения к 3-х или 4-х проводной сети по 3 трансформатора напряжения и тока.
Прямое включение аппарата подразумевает непосредственное соединение к сети с напряжениями 220 и 380 В. Схемой подключения трехфазного счетчика Меркурий предусмотрена установка УЗО (устройство защитного отключения) и ОПН (ограничитель перенапряжения нелинейный).
Косвенное подключение
Этот способ подключения счетчика Меркурий 230 через трансформаторы тока способствует проведению учета затрат энергии на генераторах электрических станций. Здесь трансформаторы располагаются на отходящих от генератора шинопроводах. Клеммы передают информацию на счетчик, фиксирующий объем производимого электричества. Передача электроэнергии осуществляется через распределительные устройства и линии электропередач.
Прямое подключение
Схема прямого подключения счетчика Меркурий 230 является самой простой и требует только правильного подсоединения входящего и выходящего кабеля в нужные клеммы прибора. Если для фазы А клемма №1 является входом, клемма №2 — выходом, то фазы В, С и ноль последовательно подключаются к гнездам под номерами с 3-го по 8-е.
Полукосвенное включение
Этот вариант применяется для объектов энергопотребления мощностью более 60 кВт. Трансформаторы тока, используемые для подключения по этой схеме, имеют электрические провода взамен первичных обмоток. Прибор проводит фиксацию напряжения, появляющегося во время протекания электричества по вторичной обмотке. Счетчик Меркурий 230 АМ можно подключить по различным схемам косвенного соединения.
Последовательность включения по клеммам электросчетчика следующая:
- 1, 2 и 3, соответственно, вход, конец измерительной обмотки и выход фазы А;
- 4, 5 и 6 — вход, конец измерительной обмотки и выход фазы В;
- 7, 8 и 9 — вход, конец измерительной обмотки и выход фазы С;
- 10 и 11 — вход и выход фазы «0».
Значительного облегчения установки аппарата можно добиться путем применения полукосвенного подключения трансформаторного тока по схеме «звезда». Наряду с этим уменьшается количество проводов, точность токовых показаний сохраняется, хотя несколько усложняется внутренняя схема подключения.
Технические характеристики
Технические характеристики счётчика Меркурий 201
Срок службы прибора
Электросчётчик характеризуется нормативной продолжительностью службы – 30 лет. В течение первых 36-ти месяцев работы возможна замена устройства или его гарантийный ремонт, если выяснится наличие неисправности, связанной с заводским браком. Гарантия не распространяется на случаи недобросовестной эксплуатации или неправильного подключения. Гарантия может продляться до 42 недель с момента выпуска, если устройство некоторое время не было подключено.
Межповерочный интервал
При приобретении прибора необходимо убедиться в наличии записи в паспортной документации, подтверждающей поверку изделия на заводе после изготовления. После установки поверка должна производиться регулярно с величиной межповерочного интервала в 16 лет. Подтверждается выполнение этих работ записью сотрудника, который проверял устройство, в паспорте изделия.
Рекомендуем: Счётчик Энергомера СЕ208 — описание и характеристики
Стоимость счётчика
Счётчик отличается доступной ценой. Его можно приобрести за 660 рублей или дороже, если больший размер цены установлен продавцом. Устройство предлагается в специализированных магазинах или заказывается через интернет.
