Как правильно подключить реле напряжения и УЗО: схема

Защита от скачков напряжения 220в

Для того чтобы РН смогло принести пользу своему владельцу, его рабочие параметры (пределы допустимых напряжений и время задержки возобновления питания) необходимо правильно отрегулировать. Если в рабочей схеме используется одно РН, то устанавливать пределы допустимых значений следует, ориентируясь на характеристики бытовой техники, чувствительной к перепадам. Наиболее чувствительным и дорогостоящим оборудованием является аудио- и видеотехника. Диапазон допустимых значений напряжения для нее составляет 200 – 230В.

Допускаемое отклонение напряжения от номинальных показателей в отечественных энергетических сетях составляет 10% (198…242В). В случае частого срабатывания РН эти показатели можно брать за основу, осуществляя регулировку реле. Однако чувствительную бытовую электронику в этом случае рекомендуется защищать с помощью переносных стабилизаторов невысокой цены.

DenBakпользователь FORUMHOUSE

Никто и не говорит, что надо при плюс-минус 15В выключаться. Есть диапазон предельно допустимых отклонений в 10%, его большинство приборов должно выдерживать. Ставить нужно, исходя из этого, примерно 190В-250В. Хотя, с нашим состоянием сетей, особенно в частном секторе ожидаемо все

Так что разумная осторожность не повредит

Для того чтобы обеспечить максимально надежную защиту всех потребителей, следует использовать электрическую схему с несколькими реле. Рабочая схема защиты, включающая несколько РН, позволяет разбить потребителей по группам – в соответствии с их чувствительностью к перенапряжению:

1. К первой группе относится аудио- и видеотехника (допускаемые значения напряжения – 200 – 230В);
2. Ко второй можно отнести бытовую технику, оснащенную электрическим двигателем: холодильники, кондиционеры, стиральные машины и т. д. (допускаемые значения – 190 – 235В);
3. Третья группа – это простые нагревательные приборы и освещение (допускаемые значения – 170 – 250В).

Каждая группа потребителей подключается к своему РН. В такой схеме рабочие параметры каждого реле настраиваются индивидуально.

Защита сети от перенапряжения и скачков.

Время задержки возобновления питания должно соответствовать эксплуатационным требованиям, предъявляемым к бытовой технике. Для некоторых холодильников, к примеру, рекомендуемая задержка равняется 10 минутам.

Особенности настройки РКН

Реле напряжения имеют три основные настройки:

• Установка порогового срабатывания по максимальному значению – Umax.
• Установка минимального значения, при котором происходит срабатывание устройства – Umin.
• Установка времени задержки коммутации после нормализации параметров электрической сети.

При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.

Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.

Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.

Общие рекомендации по установке реле контроля напряжения

РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:

• Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.
• Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.
• При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.

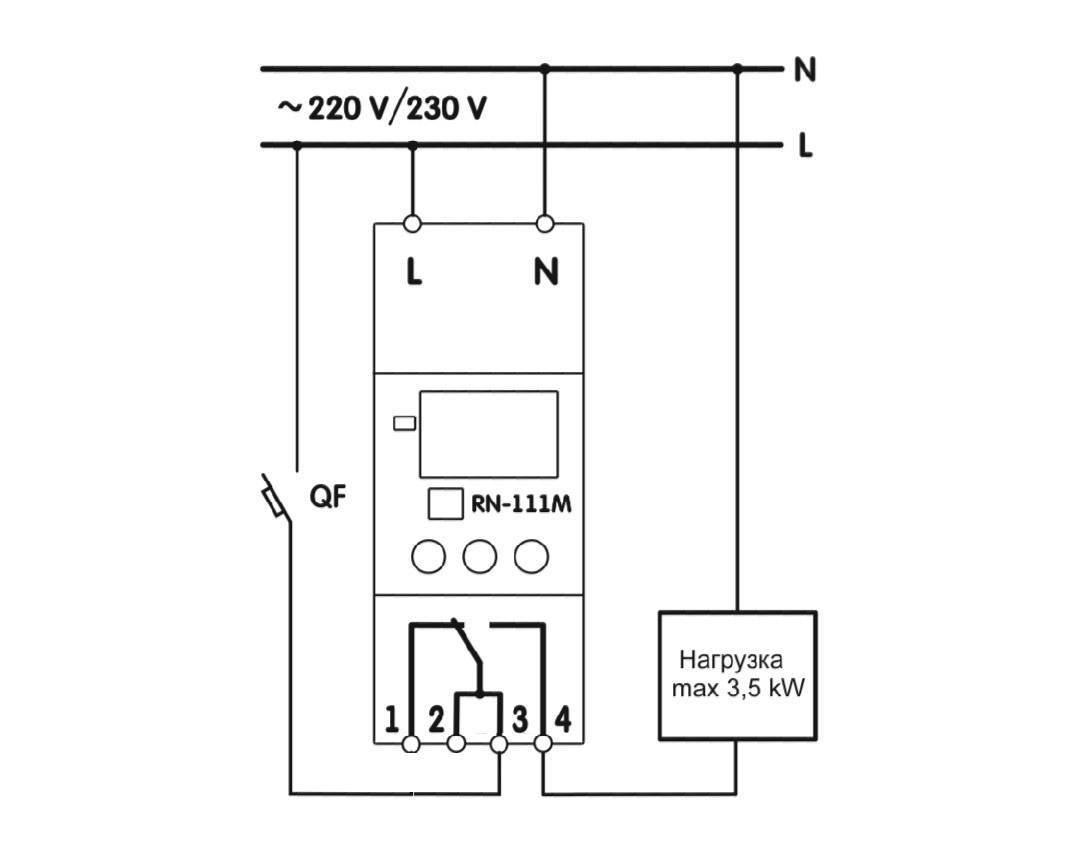

Схемы подключения однофазных реле контроля напряжения

В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.

Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.

Этапы работ:

• Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.
• Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.
• Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.
• Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».
• Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.
• Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.
• Включить РКН и выставить пороговые значения и время задержки включения.

Схема подключения трехфазных РКН в электрическую цепь

Трехфазные реле контроля напряжения могут подключаться двумя способами:

• Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.
• Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.

Проверка работоспособности реле контроля напряжения

Простых домашних способов проверки РКН на исправность не существует. Для того чтобы проверить реле контроля напряжения на работоспособность, в лабораторных условиях создают схему с имитацией нагрузки способом регулирования подаваемого напряжения. Прибор должен срабатывать на установленных пороговых значениях.

Подключение несколько реле контроля напряжения

Технические условия допускают подключение к частному дому или квартире трех фаз. Если для защиты электрооборудования использовать трехфазные блоки, то при аварийной ситуации на одном ответвлении обесточиваться будет все оборудование, что не очень удобно. Эта проблема решается тремя реле, подключенными отдельно на каждую фазу.

С нижней клеммы автомата производим подсоединение ко входу первого блока. С другой клеммы — на вход следующего блока. Для удобства обслуживания и ремонта делать это нужно разноцветными проводами, при этом помнить, что синий цвет — всегда «ноль». Нулевой провод выводим на нулевую шину.

Можно установить отдельные входные автоматы, чтобы в случае необходимости обесточить нужное реле, если вдруг придется его отключать. Как видим, монтаж ничем не отличается от рассмотренных примеров выше, только вместо одного блока — сразу три, каждый на свою фазу.

Выходы реле подключаем на автоматы, которые идут каждый непосредственно на свою нагрузку: освещение, розетки, бойлер. В соответствии с этим каждое реле можно настроить на разное время задержки.

Выбор УЗО по параметрам

После того как схема подключения УЗО готова, надо определяться с параметрами УЗО. Как вы знаете, оно сеть от перегрузок не спасет. И от короткого замыкания тоже. Эти параметры отслеживаются автоматом защиты. Чтобы обеспечить безопасность всей проводки, на входе ставят вводной автомат. После него стоит счетчик, а затем обычно ставят противопожарное УЗО. Оно выбирается специфически. Ток утечки 100 мА или 300 мА, а номинал — тот же что и у вводного автомата или на ступень выше. То есть, если входной автомат стоит на 50 А, УЗО после счетчика ставят либо на 50 А, либо на 63 А.

Противопожарное УЗО выбирают по номиналу вводного автомата

Почему на ступень выше? Потому что срабатывают автоматические защитные выключатели с задержкой. Ток, превышающий номинальный не более чем на 25%, они могут пропускать не менее часа. УЗО на длительное воздействие повышенных токов не рассчитано, и с большой вероятностью оно сгорит. Дом останется без электричества. Но это касается определения номинала противопожарного УЗО. Другие выбираются по-другому.

Номинальный ток

Как выбрать номинал УЗО? Он подбирается по методике определения номинала автомата — в зависимости от сечения провода, на который устанавливается устройство. Номинальный ток защитного устройства не может быть больше максимально допустимого тока для данного провода. Для простоты выбора есть специальные таблицы, одна из них ниже.

Таблица подбора номинала автомата защиты и УЗО

В крайнем левом столбце находим сечение провода, правее есть рекомендуемый номинал автомата защиты. Такой же должен быть и у УЗО. Так выбрать номинал защитного устройства от тока утечки несложно.

Величина тока отключения

При определении этого параметра тоже понадобится схема подключения УЗО. Номинальный отключающий ток УЗО — это величина тока утечки, при котором происходит отключение питания на защищаемой линии. Этот параметр может быть 6 мА, 10 мА, 30 мА, 100 мА, 500 мА. Самый малый ток — 6 мА — используется в США, в европейских странах и у нас их и в продаже нет. Устройства с максимальным током утечки в 100 мА и выше ставят в качестве пожарной защиты. Они стоят перед входным автоматом.

Для всех остальных УЗО этот параметр выбирается по простым правилам:

• Устройства защиты с номинальным током отключения 10 мА ставят на линии, которые идут в помещения с повышенной влажностью. В доме и квартире это ванная комната, еще может быть освещение или розетки в бане, бассейне и т.д. Этот же ток отключения ставят если линия питает один электроприбор. Например, стиральную машину, электроплиту и т.д. Но если в той же линии есть розетки, нужен больший ток утечки.
• УЗО с током утечки 30 мА ставят на групповые линии питания. Когда подключено более чем одно устройство.

Это простой алгоритм, основанный на опыте. Есть другой способ, который учитывает не только количество потребителей, но и номинальный ток в зоне защиты, а, вернее, сечение провода, так как именно от этого параметра зависит номинальный ток линии электропитания. Это более правильно, так как объясняет, как подобрать величину тока утечки для общего УЗО, к примеру, а не только для устройств, которые ставят на потребителей.

Таблица подбора номинального тока отключения для УЗО

Надо еще учитывать индивидуальные токи утечки каждого из приборов. Дело в том, что на каждом более-менее сложном устройстве какой-то небольшой ток «утекает». Ответственные производители указывают его в характеристиках. Допустим прибор на линии один, но его собственный ток утечки более 10 мА, ставят УЗО с током утечки 30 мА.

Тип отслеживаемого тока утечки и селективность

Разные приборы и устройства используют ток разной формы, соответственно, УЗО должно контролировать токи утечки разного характера.

• АС — отслеживается переменный ток (синусоидальная форма);
• А — переменный + пульсирующий (импульсы);
• В — постоянный, импульсный, сглаженный переменный, переменный;
• Селективность. S и G  — с выдержкой по времени отключения (для исключения случайных срабатываний), у G-типа выдержка меньше.

Выбор типа отслеживаемого тока утечки

УЗО выбирается в зависимости от типа защищаемой нагрузки. Если к линии будет подключена цифровая техника, требуется либо тип A. На линии освещение — АС. Тип В, конечно, хорош, но слишком дорог. Его обычно ставят в помещениях с повышенной опасностью на производстве, а в частном секторе или в квартирах очень редко.

УЗО класса G и S ставят в сложных схемах, если есть УЗО нескольких уровней. Этот класс выбирают для «высшего» уровня, тогда при срабатывании одного из «низших», входное защитное устройство не отключит питание.

Как правильно подключить реле напряжения?

Для подключения реле напряжения потребуется 10-15 минут, при условии, что известна схема подключения и есть под рукой такой простой инструмент как индикаторная отвёртка, фигурная отвёртка, монтёрский или канцелярский нож.

Как правильно подключить реле напряжения:

1. Обесточить сеть, выключив основной автоматический выключатель. Убедиться, что на участке, где будет выполняться монтаж, отсутствует опасное для жизни напряжение. Для этого следует использовать индикаторную отвёртку.
2. Установить реле времени на DIN-рейку, защёлкнуть фиксатор, расположенный сзади устройства и проверить, качественно ли держится коммутационный прибор на своём месте.
3. Зачистить провода, идущие от счётчика и к потребителю. Всего 3 провода: 2 фазных и 1 нулевой.
4. Провода, идущие от электросчётчика, закрепить на своих штатных местах в верхней части реле. Это будет «фаза» и «ноль». Достаточно вставить провод в клемму и затянуть его с помощью болта.
5. Провод, идущий к потребителю, закрепить на своём штатном месте в нижней части устройства. Это «фаза», которая пойдёт на квартиру, порядок её фиксации такой же, как и с верхними проводниками.
6. Включить основной автомат, убедиться с помощью индикаторной отвёртки, что напряжение поступает на вход реле.
7. Включить реле и выставить порог чувствительности.

Выставлять следует как нижний, так и высший порог чувствительности, чтобы устройство могла отключить сеть при всех скачках напряжения. Реле напряжения можно подключать на однофазную сеть с общей потребляемой мощностью не более 7 кВт. Если нагрузка больше этой цифры, то в сеть необходимо дополнительно монтировать магнитный пускатель.

Источник

Преимущества РН перед стабилизатором

Когда проблемы с электричеством требуют 100% установки реле контроля, здесь все ясно. Но иногда возникает вопрос: а что если вместо РН поставить стабилизатор? Ведь, кроме защиты сети он вдобавок улучшит качество напряжения. Разобраться с этим вопросом помогут некоторые преимущества РН перед стабилизатором:

1. Многие модели стабилизаторов, особенно дешевые, уступают реле по быстроте срабатывания защиты при возникновении критических показателей напряжения. Конкурировать в вопросе защиты с РН могут только симисторные стабилизаторы, но такие приборы имеют высокую стоимость.
2. РН отличается компактными размерами, что не скажешь о внушительном корпусе стабилизатора. Эта характеристика существенно упростит монтаж. Установка реле может быть выполнена на DIN рейку непосредственно в квартирном щитке. Хозяину останется только подсоединить к контактам провода. Установка стабилизатора требует изготовления ниши или защитного ящика возле щитка. А при невозможности сделать это за пределами помещения, прибор придется размещать в квартире.
3. Главной положительной чертой реле контроля является его мгновенная реакция на критический показатель напряжения, которая измеряется миллисекундами.
4. И последнее, надо отметить вопрос комфорта. Каков бы ни был стабилизатор, он будет создавать шум во время работы. Пусть не сразу, но со временем точно. Это связано с тем, что его электрическая схема имеет силовой трансформатор. Именно он с продолжительностью работы начинает издавать неприятный гул. В свою очередь, реле контроля защищает домашнюю сеть бесшумно.

Рассмотрев эти важные нюансы, можно сделать вывод, что если вместо стабилизатора можно обойтись установкой РН, то лучше отдать предпочтение последнему.

Установка в щиток РН 220 В для дома 2 способам

Основное отличие в том, устанавливается РКН 220В до электросчётчика или после.

При установке РН до счётчика устройство кроме бытовых электроприборов защищает счётчик.

Устанавливается это устройство после вводного автомата.

Подключение РН до счётчика

3 причины установить РН 220 В на din-рейку

Есть два способа установить РН 220В — на din-рейку и в розетку.

Установка на рейку более удобна по нескольким причинам:

• РКН, установленное на din-рейку, защищает электроаппаратуру всей квартиры;
• приобретение маломощных приборов для несколько розеток обойдётся дороже, чем одного мощного;
• Прибор на din-рейке малозаметен, а в розетке выпирает из стены и есть опасность его сломать.

Что лучше: стабилизатор или реле

Стабилизатор позволяет выравнивать напряжение в выходной цепи, а при фиксации повышенных параметров на входе автоматически отключает подачу тока к потребителям. При падении напряжения на входе блок стабилизации пытается отрегулировать значение до требуемых параметров, увеличивая силу тока в цепи. Из-за наращивания энергопотребления происходит нагрев электропроводки и разрушение изоляции, что может привести к коротким замыканиям и возгоранию.

Дополнительные недостатки стабилизаторов электрического тока:

• повышенная стоимость;
• шум при работе;
• инертность при работе;
• не предусмотрена возможность регулировки параметров;
• большие габариты и масса.

Выбор между реле и стабилизатором.

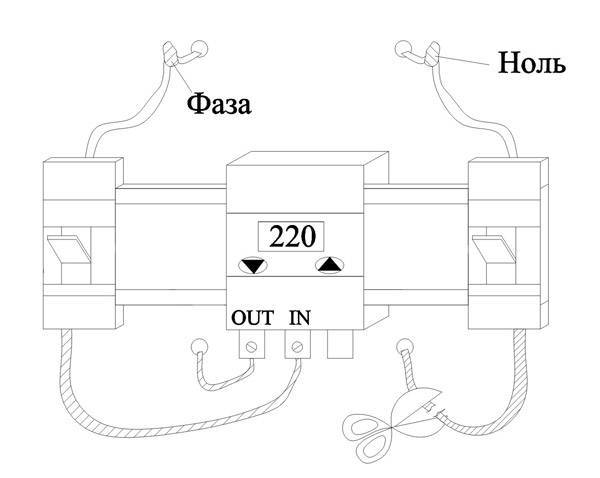

Установка реле напряжения своими руками

1. Выключаем входные автоматы или выкручиваем пробки. 2. С помощью саморезов крепим дин-рейку в удобном месте поближе к автоматам (пробкам).

3. Крепим реле к дин-рейке с помощью защелок на задней стенке.

4. Индикатором на контактах входящих автоматов (пробок) находим фазу (индикатор светится).

5. Разрезаем фазный провод в том месте, где он идет от входного автомата в дом (квартиру).

6. Обрезанный конец провода, который идет от входного автомата, вторым обрезанным концом подключаем к реле. На контакт “IN”(вход).

7. Другой обрезанный конец провода, который уходит в дом, подсоединяем к контакту реле с надписью “OUT«(выход).

8. Теперь берем отрезок провода, один конец подключаем к нулевому проводу на автомате или пробке. Если у Вас новый щиток, то на нулевую шину в щитке (автоматы на нулевой провод сейчас не ставят).

9. Второй конец подключаем к реле на контакт «N» (ноль, нейтраль).

10. Включаем питание.

Есть другой вид реле напряжения, которые включаются в розетку. Такое реле под силу подключить, каждому. Реле на одну розетку похожи на обычный тройник или удлинитель, только у них есть циферблат, на котором выводится напряжение в сети. Вы просто включаете его в розетку, а уже в реле — вилку от самого бытового прибора. Есть приборы на 10А и 16А, по мощности это где-то 2кВт и 3кВт соответственно. Реле на 10А (2000Вт) в большинстве случаев более чем достаточно. Так мощность ПК редко больше 400Вт, телевизора — 100Вт, большого телевизора на 42 дюйма — около 250Вт.

Однофазное реле напряжения используется для защиты бытовых электроприборов от недопустимых скачков напряжения в электрической сети. Прибор отключает дом, квартиру или отдельно нагрузку от электроснабжения, а когда все возвращается в норму, автоматически включает обратно. Существует два основных типа приборов: с автоматической выдержкой времени перед включением и настраиваемые вручную.

Защита от импульсного перенапряжения: частный дом с трехфазным питанием

Разбираю принципы подключения УЗИП на примере разных систем заземления.

Схема подключения УЗИП для трехфазного питания дома по системе TN-S

Защита проводки возложена на:

• трехполюсный вводной автоматический выключатель;
• однополюсные и трехполюсные автоматы отходящих линий;
• устройство защиты от импульсных перенапряжений комбинированного типа 1+2+3.

Учетом электроэнергии занимается трехфазный электросчетчик. После него в цепях рабочего нуля образована дополнительная шинка N1. От нее запитываются все потребители.

Шинки N и РЕ, модуль УЗИП подключены стандартным образом.

При раздельном использовании защит классов №1, 2, 3 следует распределять их по зонам I, II, III.

Проникновение импульсов перенапряжения со всех сторон потенциалов фаз, рабочего нуля и соединенного с контуром земли оборудования блокирует включение модулей между шинами фаз, нуля и РЕ.

Схема подключения УЗИП: 2 варианта для трехфазного питания дома по системе TN-C

В предлагаемой разработке показан не чистый вариант подключения защит под систему заземления TN-C, а рекомендуемая современными требованиями модификация перехода на TN-C-S с выполнением повторного заземления.

Проводник PEN по силовому кабелю от питающей трансформаторной подстанции подается на свою шинку, которая подключается перемычкой к сборке рабочего нуля и шине повторного заземления.

Трехполюсный УЗИП, включенный после вводного автомата, защищает электрический счетчик и все его цепи, включая УЗО, от импульсов перенапряжения. Напоминаю, что он должен монтироваться в отдельном несгораемом боксе.

При отсутствии повторного заземления нижняя клемма модуля УЗИП подключается на шину PEN проводника отдельной жилой, а проводка работает чисто по старой системе TN-C.

Еще одна методика снижения нарастающего фронта броска импульса перенапряжения показана ниже. Здесь работают специальные реактивные сопротивления — дросселя LL1-3 с индуктивностью от 6 до 15 микрогенри, подбираемые расчетным путем.

Они используются при близком расположении оборудования для создания небольшой задержки срабатывания защиты, необходимой по условиям селективности.

Их монтируют в отдельном защитном щитке совместно с УЗИП. Так проще выполнять настройки и периодические обслуживания, профилактические работы.

Считаю, что необходимо указать еще на один вариант использования ограничителей перенапряжения и разрядников, которым иногда пренебрегают владельцы сложной электронной техники.

В отдельных ситуациях, как было у меня в электротехнической лаборатории на подстанции 330 кВ. Настольный компьютер подвергался различным видам облучения электромагнитных полей с частотами низкого и высокого диапазонов. Это сказывалось на отображении информации и даже быстродействии.

Выход был найден за счет создания мощного экранирующего чехла и подключения его к отдельному функциональному заземлению.

Однако при ударе молнии в рядом расположенную почву или молниезащиту такой путь может стать источником опасности. Исправить ситуацию позволяет метод создания дополнительной гальванической развязки.

Ее создают подключением разрядника. У меня использовалась разработка компании Hakel, как показано на картинке выше.

Для чего предназначены внутренние устройства молниезащиты и как они работают при разрядах

Стихийное возникновение молнии происходит внезапно, создавая огромные разрушения.

Защитить дом от него позволяет внешняя молниезащита, состоящая из молниеприемника, распложенного над крышей, а также молниеотвода и контура заземления.

Ток разряда, проникающий кратковременным импульсом по подготовленной цепи, имеет очень большую величину. Он наводит в близкорасположенной проводке здания и токопроводящих частях перенапряжения, способные сжечь изоляцию, повредить бытовые приборы.

Предотвратить опасные последствия грозового разряда предназначены внутренние устройства молниезащиты, представляющие собой комплекс технических устройств и приборов на основе модулей УЗИП с подключением их к системе заземления.

Они надежно работают не только при непосредственном ударе молнии по дому, но и гасят разряды, попадающие в:

1. питающую ЛЭП;
2. близлежащие деревья и строения;
3. почву, расположенную рядом со зданием.

Если с ударом по ЛЭП обычно вопросов не возникает, то в последних двух случаях перенапряжение способно импульсом проникнуть в домашнюю проводку по контуру земли, трубам водопровода, канализации, другим металлическим магистралям, как показано на самой первой картинке

Работа внутренней молниезащиты происходит за счет подключения проникшего высоковольтного импульса на специально подобранный разрядник или электронный элемент — варистор.

Он включается на разность двух потенциалов и для обычного напряжения обладает очень большим сопротивлением, когда токи через него ограничиваются, не превышают нескольких миллиампер.

При попадании на схему варистора аварийный импульс открывает полупроводниковый переход, замыкая его накоротко. Через него начинает стекать опасный потенциал на защитное заземление.

После варистора опасное напряжение значительно ограничивается. На базе этих электронных компонентов созданы современные модули защиты — УЗИП.

Разновидности РКН по другим параметрам

Помимо различий по типу питания эти устройства отличаются по ряду характеристик, определяющих способ их монтажа, и по функционалу.

Тип исполнения и габариты

В соответствии с этим признаком все выпускаемые промышленностью модели РКН делятся на три вида:

• переходники типа «вилка-розетка»;
• удлинители с несколькими гнездами (от одного до шести);
• компактные выключатели, монтируемые на DIN-рейке в щитке.

Первые два варианта изделий применяются с целью защиты отдельных электроприборов или нескольких потребителей, объединенных в группы. Они подключаются к обычной сетевой розетке. Приборы третьего типа устанавливаются в электрический щит, в котором монтируются остальные устройства защиты.

Корпуса переходников и удлинители делаются достаточно удобными в пользовании. Производители стараются уменьшить их габариты насколько это возможно, чтобы они не портили своим видом интерьеры помещений.

База и дополнительные функции

Устройство реле напряжения

По внутренней логике работы и электронной начинке все известные образцы РКН делятся на микропроцессорные изделия и приборы, изготовленные на базе цифровых компараторов. Первые из них стоят несколько дороже, но зато обеспечивают более точную и плавную регулировку нижнего и верхнего порогов срабатывания. Большинство из этих защитных устройств изготовлено на основе микропроцессоров и выделяется среди других изделий следующими особенностями:

• наличие двух порогов срабатывания (Umax и Umin);
• использование встроенных светодиодов, вмонтированных в панель прибора — по ним контролируется наличие напряжения на входе и выходе;
• применение жидкокристаллического дисплея, на который выводятся значения допустимых пределов отклонений и действующего напряжения.

Все эти возможности заметно повышают функциональность устройств и упрощают работу с ними при установке в квартире или частном доме.

Технические характеристики реле напряжения

При выборе реле напряжения стоит уделить внимание техническим характеристикам. Основными показателями являются: интервал напряжения, сохраняющее работоспособность устройства; величина мощности прибора; значение номинального тока электросети

Прибор реле напряжения

При подключении электроприборов необходимо изучить технический паспорт и выставить параметры напряжения, указанные в нем. Верхний и низкий пороги напряжения очень важные характеристики, которые стоит учитывать при покупке реле напряжения. В трехфазных реле существует возможность устанавливать такие пороги на каждую ветку.

Следует учитывать тип устройства, которой должен подходить к используемой электросети.К тому же важным показателем является задержка повторного включения, которая устанавливается от одной секунды до десятков минут. Данная характеристика устанавливается в соответствии с качествами электроприбора. При этом повторное подключение происходит с увеличением напряжения.

Реле напряжения комплектуется встроенным защитным варистором. В технических характеристиках реле напряжения оговаривается величина импульсного тока в джоулях. А в случае если напряжение резко повысится, происходит процесс шунтирования, и энергия превращается в тепло.

В характеристиках защитного устройства указывается скорость срабатывания. При этом в работоспособном режиме этот параметр имеет одну величину, а при аварийной ситуации – другую.

Выводы и полезное видео по теме

Этот ролик показывает, как и на базе каких электронных компонентов можно сделать твердотельное реле. Автор доходчиво рассказывает обо всех деталях практики изготовления, с какими он столкнулся лично в процессе производства электронного коммутатора:

Видео о проблеме, с которой можно столкнуться после приобретения однофазного ТТР у продавцов из Китая. Попутно проводит своеобразный обзор устройства прибора коммутации:

Самостоятельное изготовление твердотельных реле – вполне возможное решение, но применительно к изделиям под низковольтную нагрузку, потребляющую относительно малую мощность.

Более мощные и высоковольтные приборы сделать своими руками сложно. Да и обойдётся эта затея по финансам в такую же сумму, какой оценивается заводской экземпляр. Так что в случае надобности проще купить готовый прибор промышленного изготовления.

Если у вас появились вопросы по сборке твердотельного реле, пожалуйста, задайте их в блоке с комментариями, а мы постараемся дать на них предельно понятный ответ. Там же можно поделиться опытом самостоятельного изготовления реле или сообщить ценную информацию по теме статьи.
