Схема подключения насосной станции к колодцу: видео, рекомендации

1 Как устроена насосная станция?

Станция для колодца состоит из следующих элементов:

Поверхностный насос с электроприводом (реже – устройство может быть погружным).
Накопительный бак – гидроаккумулятор.
Реле давления.
Манометр.

Насос – собственно, устройство, которое и перекачивает воду из источника в систему водоснабжения. Он имеет центробежный принцип действия: рабочий вал с лопастями соединен с электродвигателем.

Вращение двигателя приводит к вращению вала, лопасти которого начинают захватывать воду и перемещать ее – от патрубка входа (всаса) к патрубку выхода (нагнетания, в систему).

Бак – емкость (объем может варьироваться), в которой накапливается нагнетаемая насосом вода. Его задача – это гашение возможных гидроударов, скачков давления (а они обязательно будут – из-за постоянного включения-выключения насоса).

Емкость также служит своеобразным аккумулятором, который накапливает воду: во время простоя насоса водоснабжение системы будет производиться из бака. Конструктивно это выглядит следующим образом: в металлический корпус гидроаккумулятора помещается резиновая мембрана. Между нею и стенками корпуса закачивается воздух.

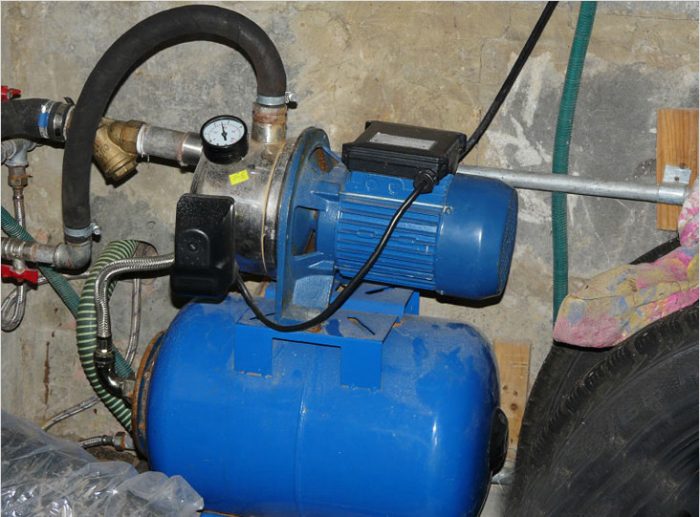

Насосная станция Педролло (Pedrollo).

Реле давления – механизм, отвечающий за автоматическое включение и отключение насоса, которое зависит от давления в системе водоснабжения.

Манометр – устройство, позволяющее визуально контролировать давление в системе.

1.1 Принцип работы

В колодец на определенную глубину погружается шланг, который подключается ко всасывающему (входному) патрубку насоса. Нагнетательный (выходной) патрубок, само собой, подключается к самому водопроводу.

Включающийся насос (от сигнала, поступающего с реле давления) начинает нагнетать воду в систему водоснабжения и в накопительный бак. Когда давление в емкости достигнет отметки в 2.8 атмосфер – вновь сработает реле давления, только теперь – на выключение устройства.

После этого водоснабжение будет осуществляться из бака – воду в систему будет выталкивать сжатый воздух, давящий на мембрану.

Таким образом Вы сможете пользоваться водопроводом, даже если дома пропадет электроэнергия – поскольку гидроаккумулятор будет иметь ее определенный запас (само собой – ограниченный объемами емкости).

Когда давление внутри бака снизится ниже отметки в 1.5 атмосферы (т.е. определенное количество воды будет использовано) – реле давления вновь подаст сигнал на включение насоса.

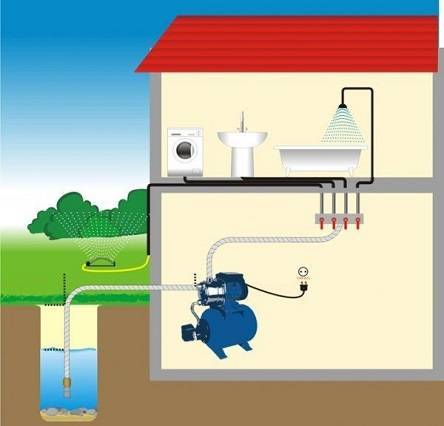

Примерная схема размещения насосной станции, колодца и потребителей воды.

Кстати, о самом реле – принцип его работы также рассмотреть актуально, поскольку эта часть является очень и очень важной. Конструктивно это устройство выполнено следующим образом: на основание (выполняется из металла) устанавливается платформа (тоже металлическая), прикрепляемая одним концом. Снизу платформа подпирается поршнем – он поднимается под воздействием воды и будет выталкивать ее вверх

На платформе установлены две пружины: одна – большая (располагается над поршнем), вторая – маленькая (располагается в стороне от шарнира)

Снизу платформа подпирается поршнем – он поднимается под воздействием воды и будет выталкивать ее вверх. На платформе установлены две пружины: одна – большая (располагается над поршнем), вторая – маленькая (располагается в стороне от шарнира).

Обе они создают противодействие поршню, который поднимается снизу – воздействуя на платформу сверху. Растущее в системе давление, пересиливая сопротивление пружины – сначала большой, а затем – маленькой (когда большая уже начнет сжиматься).

После вступления в работу второй (маленькой) пружины платформе остается пройти (подняться) совсем небольшое расстояние, прежде чем насос выключится – это происходит после достижения определенной отметки.

1.2 Преимущества использования

Список преимуществ – следующий:

полная автоматизация работы водопроводной системы;
минимализация вреда от гидроударов (благодаря применению гидроаккумулятора);
большой выбор моделей, с многообразием вариаций характеристик;
компактность;
постоянное поддержание стабильного давления в системе;
возможность применения для того, чтобы создать водоснабжение как для дачи, так и для загородного дома.

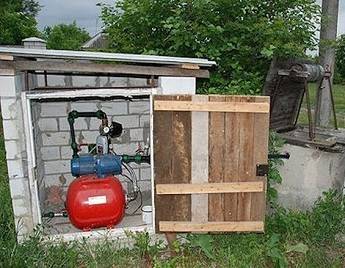

Пример расположения насосной станции снаружи дома, возле колодца.

Наличие гидроаккумулятора, кстати, является достаточно важным положительным нюансом – поскольку существенно замедляется износ насоса, который не слишком хорошо переносит частые включения и выключения.

При отсутствии бака в системе насосу придется включаться в разы чаще – при каждом открытии крана. Как следствие – ремонта двигатель потребует гораздо раньше.

Этапы подключения насосной станции к скважине

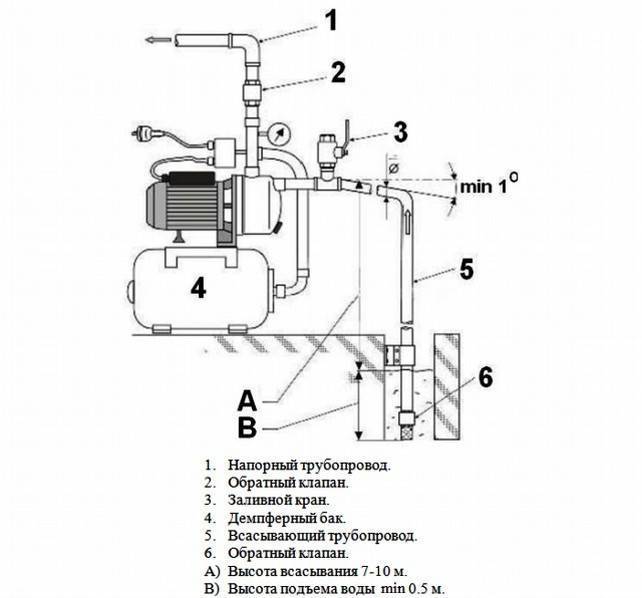

Примерная схема подключения

1. Выбор и покупка необходимых материалов

Расчет труб и фитингов (соединений) – важный шаг, без которого можно либо потратить лишние средства, купив лишнее или слишком дорогое, либо позже обнаружить недостачу какой-либо мелочи, из-за которой придётся снова возвращаться в магазин.

Покупая трубу 32-х миллиметрового диаметра из полиэтилена, постарайтесь не «экономить» на нескольких метрах, покупая в обрез или китайскую дешёвку – себе в убыток, да и воду пить из системы всё-таки вам! В скважину следует опускать не сваренную, а цельную трубу, которая и будет подключена к насосу.

И не забудьте сразу же купить утеплитель для пластиковой трубы, например: termoflex.

2. Выбор варианта подключения

Зависит от глубины колодца или скважины:

глубина до 10 м позволит выбрать однотрубное подключение станции;
глубина от 10 до 20 м потребует двухтрубную станцию с эжектором.

Эти вопросы, как и схема подключения станции должны быть решены и разработаны до начала монтажных работ

Однотрубное подключение насосной станции к скважине выполняется проще и по тем же принципам, что и двухтрубное, поэтому сосредоточим внимание на этом варианте

3. Два выхода одного насоса

Один из них будет подключён к трубе, идущей в колодец или скважину, а другой – подающий воду в дом.

Сборка эжектора (литого чугунного приспособления с тремя выходами для соединения) включает в себя установку сетчатого фильтра грубой очистки в нижней части, а в верхней части эжектора есть пластиковый раструб, на который надевается 32-миллиметровый сгон подходящей длины. Если потребуется совместить два разных диаметра трубы и сгона, то можно установить переходное соединение требуемых параметров. Выход сгона комплектуется бронзовой муфтой, как элемент перехода на трубу из полиэтилена. После фильтра грубой очистки (в нижнем выходе) устанавливается обратный клапан, предотвращающий «сухой» режим работы (насос должен перекачивать не воздух, а воду). Клапан обеспечивает постоянное наполнение полиэтиленовой трубы водой. Муфта с 1 дюймом на 32 мм имеет наружную резьбу и крепится к п/э трубе, а вторая сторона муфты – к обратному клапану и фильтру, после чего свободный конец трубы погружается в скважину. Второй дюймовый обратный клапан устанавливается на погружённом конце трубы в скважине или колодце

Хотя, второй клапан не требование, а мера предосторожности. Не забываем покрыть все резьбовые поверхности перед закруткой уплотняющей пастой, фум-лентой или льняной паклей!

Не забываем покрыть все резьбовые поверхности перед закруткой уплотняющей пастой, фум-лентой или льняной паклей!

4. Траншея

Траншея, в которую будут укладываться трубы водоснабжения, должна быть достаточно глубокой, примерно на 50 см ниже глубины промерзания грунта. Кстати, ввод труб через фундамент тоже должен производиться ниже уровня промерзания и через закладную трубу. Длина труб в траншее должна иметь приличный запас (потом не растянете, как ни старайтесь!), а ведь будут и углы, и изгибы.

Предпочтительно сделать оголовок для обсадной трубы, изготовленный фабрично, но так как почему-то в продаже он бывает не всегда, можно упростить задачу, если просто сделать крепление колена трубы под небольшим углом.

Определить глубину спуска труб очень важно, чтобы насос не подтягивал грунт, песок и прочий мусор. Поэтому возьмите любую подходящую трубу или жёсткий шланг и погрузите его в скважину до самого дна и сделайте отметку на уровне выхода из обсадной трубы. Трубы должны быть примерно на 1 метр короче, чем мерный шланг или труба

5. Трубы

Трубы, обрезанные по отмеренной длине, муфтами присоединяются к эжектору, но перед их опусканием следует провести через 90-градусное колено трубы и хорошенько загерметизировать пространство ввода монтажной пеной. После этого производится соединение с 90-градусными угловыми переходниками, а их следует подсоединить к наружному трубопроводу.

6. Эжектор

Собранный эжектор в комплекте с подключёнными трубами опускается на отмеренную и отмеченную глубину так, чтобы верхний край обсадной трубы совпал с отметкой на трубе. Следующий шаг – закрепление оголовка из колена на обсадной трубе, как правило, выполняемый специальным армированным сантехническим скотчем.

7. Подключаем НС

Собираем прямой дюймовый кран-американку и металлический уголок с дюймовой наружной резьбой и крепим американку к соответствующему посадочному отверстию в насосной станции. Труба из полиэтилена из скважины через цанговое соединение присоединяется к пластиковой муфте.

Компоновка устройства

Для подъема воды из колодцев и неглубоких скважин до 20 метров, расположенных в частных домовладениях, значительно чаще употребляются или погружные насосы, или автоматические насосные станции. И как раз второй вариант в последнее время делается более популярным, потому, что в состав таковой станции входит целый комплекс оборудования, снабжающий бесперебойную работу всей системы.

В большинстве случаев, насосный агрегат комплектуется такими деталями:

Сам насос, значительно чаще центробежного типа. Устройство несёт ответственность за подъем воды и транспортировку ее по трубопроводам.

Реле давления, реагирующее на трансформацию в системе. Когда уровень давления в трубопроводах и/либо гидроаккумуляторе падает, реле запускает электродвигатель помпы, и вода начинает поступать в трубы из источника.
Манометр для регистрации трансформаций.

Для доставки воды из колодца либо скважины употребляется система водозабора, которая представляет собой заборный шланг, оборудованный обратным клапаном. На выходе монтируется центральный трубопровод, который соединяет автоматическую станцию с домом и всеми точками потребления.

Выбор места для агрегата

Установить насосную станцию своими руками можно в одном из трёх мест:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

в подвале частного дома;
в отдельной постройке;
в кессоне.

Если у вашего дома есть сухой вместительный отапливаемый подвал, то можно использовать одно из его помещений для монтажа насосной установки. Помещение необходимо хорошо утеплить и выполнить его звукоизоляцию. Станцию можно монтировать на подставке вдали от стен, чтобы защитить конструкции от вибрации.

Если площадь дома не позволяет выделить отдельное помещение для агрегата, можно соорудить утеплённую пристройку к дому или возвести отдельно стоящее сооружение. Конечно, это повлечёт за собой дополнительные расходы, но только так вы сможете правильно установить и защитить оборудование. Кстати, постройку лучше делать там, где проходят отопительные сети, чтобы обогревать и это сооружение.

Монтаж кессона выполняется вблизи от оголовка скважины. Этот вариант хорош тем, что размещение агрегата вдали от дома позволит защитить жильцов от шума во время его работы. Если вы будете устанавливать кессон своими руками, делайте это правильно – его дно и сама насосная станция должны располагаться ниже точки промерзания почвы. Для обеспечения бесперебойного водоснабжения даже зимой кессон необходимо тщательно утеплить.

Устройство и принцип работы

Нагнетающее оборудование для подъема и подачи воды в дом имеет несколько важных рабочих узлов. К ним относятся:

Центробежный насос (погружной или поверхностный). Работает как всасывающее устройство, отвечающее за постоянное давление в системе.
Накопительный мембранный бак. Он же гидроаккумулятор. Резервуар отвечает за циклы включения-выключения насоса при его наполнении или опорожнении. Гидроаккумулятор поделен на секции специальной резиновой мембраной, которая меняет свое положение и давление в баке при падении или повышении уровня воды в нем.
Реле давления. Позволяет поддерживать стабильный показатель атмосфер в трубопроводе и накопительном резервуаре.

Работает насосная станция по такому принципу:

После монтажа и включения оборудования заборный шланг, оснащенный фильтром и обратным клапаном, всасывает жидкость в камеру агрегата. Отсюда вода направляется в мембранный бак до полного его заполнения.
Как только давление в гидроаккумуляторе поднимается до предельно высокого, насос самостоятельно отключается. В резервуаре есть постоянный запас жидкости.
При открытии крана в доме вода вытекает из накопителя и поступает в сантехнические точки. В этот момент происходит падение давления в баке до минимума. Это сигнал для насоса на очередное включение и забор жидкости из колодца.

Особенности скважины

Когда скважина полностью готова к работе, можно включить насос и начать выкачивать из неё воду, качество и количество которой могут сильно отличаться. Главное влияние на это оказывает несколько показателей, а именно: 1. Глубина

Из разных глубин добывается разная по своим свойствам вода. Глубины залегания природных ископаемых эти принято называть горизонтами. В случаях с водными скважинами таких горизонтов различают четыре:

Простой колодец с глубиной до 20 метров.
Колодец-скважина, имеющий параметр до 30 м.
Песчаный горизонт, который расположен на расстоянии 50 – 70 м. ниже уровня грунтовой поверхности.
Артезианский горизонт. Его глубина залегания может быть 100 метров и ниже.

Выбор глубины будущего источника воды будет зависеть от многих факторов, одни из которых:

целевое назначение источника,
необходимое количество воды,
наличие или отсутствие разрешительных документов,
цена,
геодезические условия местности,
глубина залегания водоносного слоя.

2. Диаметр

Этот показатель напрямую зависит от:

параметров бурильного оборудования,
характеристик будущего насоса,
ценовой доступности процесса,
целевого назначения.

Чем больше диаметр, тем дороже будет стоить скважина, тем больший диаметр труб потребуется для её обустройства.

Положительной стороной будет высокая производительность. При выборе диаметра бурения всегда стоит руководствоваться принципом достаточной необходимости. При этом, рекомендуется делать небольшой запас в параметрах, поскольку не всегда доподлинно известно:

сколько воды будет давать будущий источник;
как быстро он будет восстанавливаться;
как поведёт себя скважина по прошествии длительного времени.

3. Дебит скважины

Этим определением называют максимальное количество воды, которое можно выкачать из скважины за один час. Этот параметр не только зависит от мощности установленного оборудования, а и от способности восстановления самого источника. Редко из какого колодца или пробуренного артезианского канала можно бесконечно выкачивать воду большими объёмами. Чем мощнее оборудование, тем скорее будет выкачана вода. Чем чаще будет производится выкачивание, тем меньше будут объёмы. Слабое оборудование может работать долго, выкачивая на верх воды столько, сколько восстанавливается в скважине. Определение точного дебита является сложным процессом и ненужным для источников индивидуального пользования.

4. Объём потребляемой воды

Этот показатель зависит от дебита источника и потребностей его пользователя. Если потребление воды меньше, чем может дать скважина, то проблем с её нехваткой можно будет избежать.

Количество воды в скважине, помимо её глубины и ширины, может зависеть от:

времени года,
интенсивности выкачивания,
параметров используемого оборудования.

Правильный расчёт потребления позволит рационально расходовать ценный природный ресурс. Это позволит дополнительно:

экономить электроэнергию,
продлить ресурс насоса,
обеспечить более качественную и чистую добываемую воду.

Компетентный и тщательный подход к обустройству автономного источника водоснабжения участка даст его владельцу возможность доступ к ценнейшему природному ресурсу, относится к которому нужно с уважением и любовью. Это обязательно будет иметь свои положительные последствия в близкой и отдалённой перспективах.

Для организации индивидуального водоснабжения загородного дома понадобится колодец или бурение скважины с установкой погружного насоса. Во втором случае довольно сложно выкопать скважину своими руками – придется привлекать специалистов и нести финансовые расходы. Можно сэкономить значительные средства на последующих этапах работ, подключив насосное оборудование к источнику водозабора самостоятельно.

Выбор мощности и модели

У каждого владельца участка возникает вопрос, как выбрать и установить подходящую модель. Важным критерием в данном случае является мощность. Но подобный момент не означает, что нужно выбирать самую мощную станцию из всех. Показатель подбирается в зависимости от того, каков будет расход воды и сколько человек проживает в доме. Иногда подходят насосные станции небольшой мощности, поскольку обладают высокой производительностью.

При этом специалисты напоминают, что показатель производительности напрямую зависит от объема накопителя и режима работы насоса (есть ли в нем перерывы). Чем больше объем накопителя, тем реже происходит срабатывание автоматики, т.е. снижается и нагрузка непосредственно на запуск мотора.

При выборе марки все зависит не только от технических характеристик, но и от выделенного бюджета. Кроме того, всегда есть субъективный фактор и личные предпочтения, которые влияют на решение о покупке.

Если насос будет выключен, то потребители смогут рассчитывать на тот объем воды, который имеется в емкости

Поэтому важно подобрать ее правильно

Модели насосных станций.

Схема расчета такая:

если в доме проживают постоянно 1-2 человека (либо это дача, когда устанавливают самый простой душ), то объем должен составлять около 24 л;
если проживают 3-4 человека, рекомендуется покупать оборудование с емкостью в 50 л;
если планируется, что проживающих будет более 5, то объем должен составить 100 л.

При выборе стоит рассматривать и дополнительные опции. Для такой установки это может быть реле сухого спуска. Оно не считается обязательной деталью, и некоторые производители его не ставят. Но специалисты рекомендуют не пренебрегать им, поскольку оно позволяет продлевать сроки эксплуатации оборудования, а иногда даже предотвращает поломки.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
Сама станция.
Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

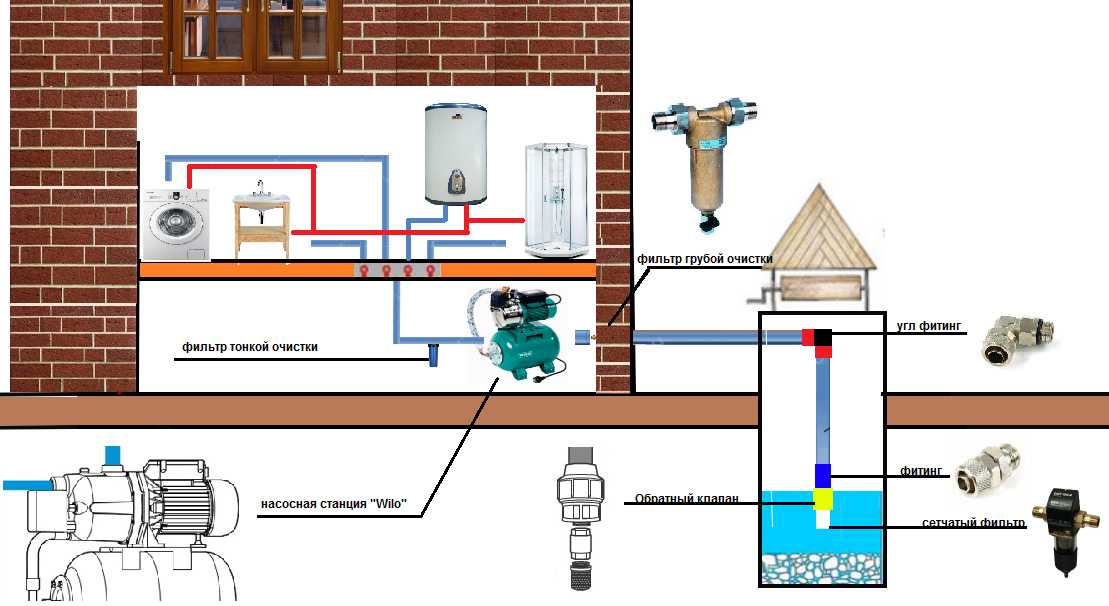

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

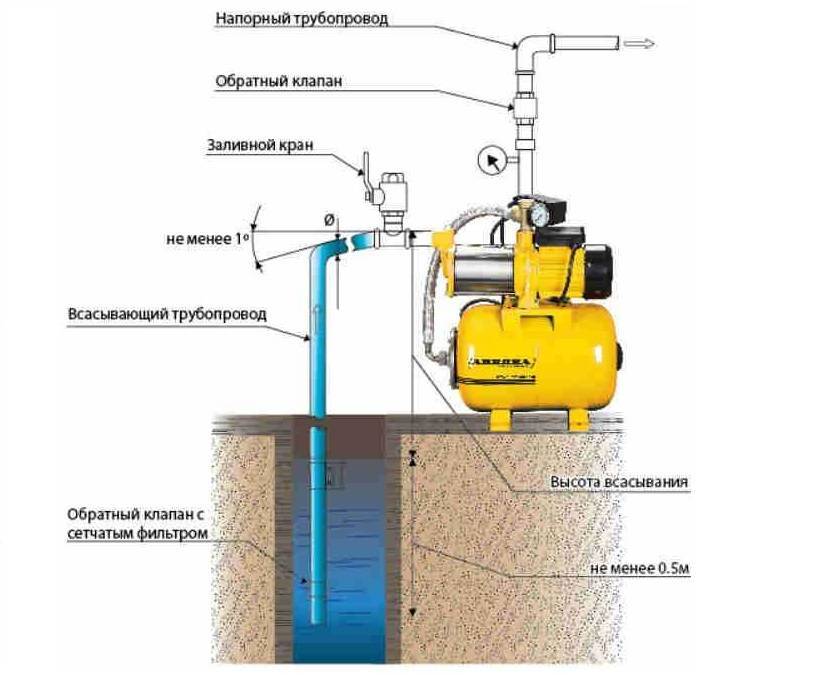

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Для чего нужна насосная станция

Источником воды для питья и хозяйственных нужд часто становится колодец или скважина. Второй вариант считается более надежным. Качественную питьевую воду можно добывать только с большой глубины.

Жидкость поднимается на поверхность и направляется в систему водоснабжения с помощью погружного насоса, снабженного дополнительными устройствами. Возможно применение поверхностного насосного оборудования. Использование установки возможно при наличии неглубокой скважины. Это объясняется ограниченной высотой всасывания.

Внедрение насоса положительно сказывается на функционировании системы водоснабжения. Компактное оборудование предназначено для решения таких задач:

добыча воды из источника и ее подача в водопроводную систему дома;
выравнивание давления в трубах, предотвращение повреждения водопровода от гидроудара, возникающоге во время запуска системы;
защита оборудования от самопроизвольного включения;
хранение запасов воды, используемых при отключении электропитания.

Подача жидкости в систему водоснабжения из скважины происходит не при каждом открытии крана. Защитное реле и гидроаккумулятор отслеживают требуемую величину срабатывания. Снижение частоты включений продлевает срок службы двигателя моторной установки.

Изучаем схему подключения насосной станции к колодцу
