Подключение электрического котла отопления

Правила и особенности установки

Для установки электрического котла отопления своими руками необходимо тщательно изучить инструкцию, которая прилагается к изделию. Монтаж предусматривает несколько этапов:

  • подготовка места установки и монтаж креплений. Поверхность, на которой устанавливается теплосиловой агрегат, необходимо отделать огнеупорной панелью. Для предотвращения перекосов кронштейны подгоняют с помощью строительного нивелира;
  • заземление. В целях электробезопасности в схеме установки электрического котлапредусматривается подсоединение силового устройства к заземляющей шине. Применяется медный провод сечением от 4 мм. Проводник подключается к нулевой клемме в нижней части корпуса;
  • устанавливают циркуляционный насос и расширительный бак, если они не предусмотрены в конструкции котла отопления.

При пусконаладочных работах особое внимание уделяется таким моментам, как герметичность всей системы и удаление лишнего воздуха. Далее оборудование тестируется на различных рабочих режимах

Предназначение обвязки

Первостепенная задача обвязки – сохранение котла от перегрева. Соответственно, правильно выполненная схема обвязки электрокотла отопления способна значительно сэкономить средства, снизив уровень теплопотери. Кроме того, правильно выполненная обвязка позволяет не использовать качественное и дорогостоящее оборудование, которое позволяет следить за работой системы. В нем просто исчезает необходимость.

Врезка электрокотла в действующую систему отопления

В случае если отопительный электрокотел не оснащен автоматическим блоком контроля, правильно выполненная обвязка крайне важна. Ведь она позволяет добиться от работы даже не самого мощного котла максимальной эффективности.

Подробная пошаговая инструкция по установке и подключению

Монтаж электрокотла на стену

  1. Очистите стену от пыли и грязи.
  2. Монтажный набор: навесная монтажная пластина, дюбели и винты, как правило идут в комплекте с котлом.
  3. Сделайте на стене разметку в соответствии с крепежной планкой и просверлите отверстия соответствующего дюбелям диаметра (обычно Ø 10 мм), вставьте дюбели в отверстия.
  4. Подвесьте котел на резьбовые крюки, после чего закрутите винты.

Как выбрать внешний термостат для электрокотла и экономить на отоплении до 30% каждый месяц

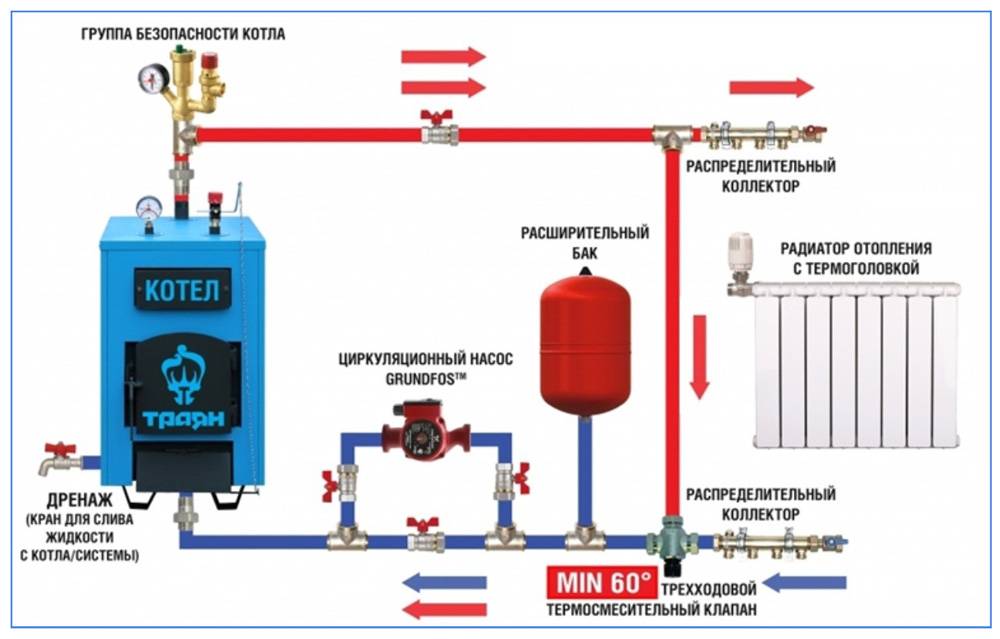

Организация обвязки

Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.

Для простых ТЭНовых котлов без циркуляционного насоса и расширительного бака все элементы присоединяются в соответствии с одной из схем, приведенных выше.

  1. Сначала на специальные крепления монтируется гидроколлектор и расширительный бак.
  2. Далее в соответствии со схемой прокладываются разводка труб с установленными на них циркуляционным насосом, фильтром, группой безопасности.

Подвод электрической проводки и подключение к ней электрокотла

Электрические котлы имеют большую мощность и подключать к розетке разрешено лишь маломощные модели до 3,5 кВт, обычно используемые в квартирах. В иных случаях подключение осуществляется исключительно напрямую.

Подключается котлоагрегат к электрической сети через диффеенциальный автомат защиты или связку УЗО + автоматический выключатель (по 1 выключателю на каждую фазу). Силовой кабель должен иметь достаточное сечение, рассчитать которое можно, например, исходя из мощности электрокотла.



Сечение кабеля, мм2

Медные жилы, кВтАлюминиевые жилы, кВт
220 В380 В220 В380 В
1,53,35,7
2,04,17,23,05,3
2,54,67,93,56,0
4,05,9104,67,9
6,07,4125,79,8
10,011198,314,0
16,017301220,0

Пример таблицы из инструкции по эксплуатации Protherm Скат 9KR 13.

Сама электрическая схема подключения одинакова для всех электрокотлов, разница лишь в количестве фаз.

При подключении к однофазной электросети достаточно подключить фазу к любому из контактов (U, V или W). При подключении электрокотла к трехфазной (380 В) электросети необходимо вытащить перемычку (см. схему) и подключить к каждому из 3-х контактов фазу. Ноль и заземление (N и PE соответственно) в каждом из случаев подключается одинаково.

Пример блока контактов Protherm Скат, подключение идет к трехфазной электросети.Подключение автоматики электрического котла через магнитный пускатель.

Заземление

Электрические установки большой мощности, к которым относятся и бытовые электрокотлы, требуют качественного заземления с соблюдением всех норм и требований. От корпуса котла должен идти провод необходимого сечения до внутреннего распределительного щита заземления, если оно уже организовано, или напрямую до вкопанных в почву электродов, если заземления в загородном доме нет.

Наружная часть защиты должна находиться в месте, где гарантированно никого не будет в момент пробоя электросети, но желательно не далее 1 метра от фундамента дома.

Порядок работ:

  1. Прокопайте лопатой треугольник и подвод к нему глубиной 0,5-0,7 м, длинна сторон треугольника – 1,2 м.На фото – пример траншеи и уже готовой заземляющей конструкции.
  2. Заострите болгаркой и забейте в землю по вершинам треугольника вертикальные заземлители – металлические уголки 50*50 длинной 2,1-2,2 метра. Они лишь немного должны торчать из земли, чтобы в дальнейшем к ним можно было приварить горизонтальные заземляющие пластины.
  3. Образуя стороны треугольника, приварите к вертикальным электродам 3 полоски металла длинной 1,2 м, шириной 4 см и толщиной не менее 4 см.
  4. Приварите к ближайшей вершине треугольника и проведите по траншее к фундаменту дома полосу из нержавеющей стали 4)*4 мм.
  5. Соедините заземляющий провод идущий от распределительного щита или корпуса электрокотла болтовым соединением.
  6. Засыпьте конструкцию землей.

Опрос: сделано ли в вашем загородном доме полноценное заземление?

Пробный запуск котла

  1. Проверьте изоляцию всех проводов, надежность соединительных муфт, кранов и стыков труб.
  2. Запустите воду в систему отопления через кран подпитки, открывая вентиль не полностью, чтобы вода набиралась под меньшим давлением.
  3. Спустите воздух через воздухоотводчик, в некоторых моделях имеется автоматический воздухоотводчик.
  4. Проконтролируйте давление в системе с помощью манометра, точные номинальные значения указаны в паспорте электрокотла, обычно это 1,3-2,0 бар в рабочем режиме и 1,0-1,3 бар при отключенном котле.

Требования к подаче питания

электрических котлов для частного дома

Такая потребляемая нагрузка на электросеть требует выделенной линии для подключения преобразователя.

Питающие кабели к нему прокладываются непосредственно от прибора учета (электросчетчика). Для аварийного или планового отсекания генератора используют автоматические выключатели, которые параллельно выполняют функцию предохранителя при коротком замыкании.

Допускается подключение к однофазной сети моделей с мощностью до 9 кВт включительно, более мощное по отбору оборудование работает на трех фазах.

Обратите внимание: котел обязательно подключается к электрической сети с заземлением

Особенности работы и подключения электрокотла

Если говорить об особенностях работы котлоагрегата этого типа, то основное – это подключение к электрической питающей сети. Здесь есть жесткие требования:

  • отдельно проложенный кабель от распределительного щита;
  • монтаж на участке серьезной системы безопасности: автоматы, УЗО и прочее;
  • точный расчет всех элементов подключения с учетом потребляемой мощности;
  • монтаж электрического котла с учетом требований и положений ПУЭ.

Принцип работы агрегата прост. В конструкции располагается емкость, внутри которой установлен электрический нагреватель. Это может быть ТЭН, электроды или катушка индукционная. К емкости подведены две трубы. По одной внутрь втекает вода, по другой она вытекает уже нагретая.

Обвязка электрокотла

На рынке есть модели без циркуляционных насосов и с таковыми. Первые дают возможность упростить обвязку. Но если установлены вторые, то к ним дополнительно можно докупить циркуляционный насос и вмонтировать его в обвязку котла.

Этапы монтажа электрического котла

Схема подключения электрического котла.

По сравнению с котлами отопления других типов выполнить монтаж электрического отопительного котла относительно просто. Нет необходимости обеспечивать хранение и подачу газа или жидкого топлива, не нужен дымоход и т.д. Монтаж котла отопления выполняется в несколько этапов, а именно:

монтируются крепления котла на стену

Важно, чтобы оборудование было размещено без перекосов, для этого кронштейны необходимо выровнять по уровню;
организуется заземление;
котел подключается к системе отопления. Если в конструкцию агрегата не включены циркуляционный насос и расширительный бак выполняется их установка;
проводятся пусконаладочные работы

Проверяется герметичность всей системы, удаляется лишний воздух, котел запускается и тестируется в различных режимах работы.

Схема подключения котла.

Перед тем как начинать установку котла отопления, подготовьте необходимые инструменты:

  • инструкцию, прилагаемую к оборудованию;
  • дрель для подготовки необходимых отверстий под крепежные элементы;
  • фланцы;
  • муфты;
  • трубы, соответствующие расчетным данным;
  • кабель определенного сечения;
  • метизы для крепления агрегата на стену;
  • монтажная планка;
  • схема правильной установки котла отопления.

Общие сведения об электрических котлах

Теплосиловые агрегаты этой категории привлекают высоким КПД и неприхотливостью в эксплуатации, поэтому пользуются особой популярностью среди потребителей. Производители электрических котлов предлагают следующие виды оборудования:

  1. ТЭНовые электрокотлы. Работа отопительного устройства обеспечивается нагревательным элементом в теплообменнике. Прибор выделяется простотой монтажа и подключения, удобством эксплуатации.
  2. Электродные устройства. Теплоноситель прогревается в процессе прохождения электричества через воду с солями. Подача тока вызывает движение частиц воды, их энергия превращается в тепло. Электроды со временем растворяются в рабочей среде, поэтому требуется периодическая замена элементов.
  3. Индукционные котлы отопления. Теплообменник представляет собой диэлектрическую трубу с ферромагнитным стержнем.

Дальнейший монтаж электрокотла: способы его установки

Интеграция электрокотла в схему отопления.

Самодельный электрический котел может быть сделан несколькими вариантами. Самым простым является монтаж ТЭНа четко в систему отопления. Здесь стоит использовать более утолщенную трубу в сравнении с прочими трубами в вашем доме.

Способ со съемной трубой будет замечательным решением в том случае, если вам понадобиться снять ТЭН для починки либо полной замены. Не отказывайтесь от мобильности и универсальности решений, поскольку в противном случае могут возникнуть дальнейшие осложнения в процессе эксплуатации. Однако стоит подметить, что, несмотря на свою эффективность, данный комплекс обладает некоторыми недостатками.

Лучше всего будет изготовить отдельно расположенный котел небольшого диаметра. Для этого рациональнее использовать стальную трубу. При этом чем меньшего размера будет котел, тем более эффективным будет его функционал. Ведь нагревать лишние объемы воды и расходовать средства на отопление нет никакой необходимости. К примеру, для отопления сравнительно небольшого дома с двумя-тремя комнатами можно использовать трубу для котла в диаметре примерно 219 миллиметров. Длина котла при этом будет равняться 0,5 м.

Трубу следует заварить крышками с обоих концов. Это необходимо для качественной и более эффективной изоляции. Затем в одной из крышек проделывают отверстие, сквозь которое будет подаваться нагретая вода в радиаторы. Нижняя область котла также должна иметь отверстие, через которое будет поступать вода для обогрева. Устройство котла остается вполне простым. Вам лишь необходимо обзавестись ТЭНом.

Итак, процесс создания электрического котла для отопления радиаторов и обогрева воды самостоятельно — это несложное дело. Для обеспечения подогрева воды стоит применять котел с достаточно высокой пропускной способностью, дабы всегда присутствовал запас воды для применения.

Для создания эффективной системы отопления необходим современный нагревательный котел. Это может быть устройство, работающее на электроэнергии, твердом топливе, газе. Сегодня существует также большое количество совмещенных моделей. Однако, имея достаточный уровень знаний, необходимые материалы и схему, можно с легкостью создать самодельный электрокотел для отопления.

Самодельный электрокотел для отопления

По сути, котел являет собой металлический резервуар, в котором расположен тепловой электронагревательный элемент (ТЭН). Наиболее распространёнными являются модели мощностью 6 кВт – этого вполне достаточно для отопления небольшого, хорошо утепленного дома или квартиры. Однако рациональнее всего подобный котел использовать в качестве вспомогательного при наличии основного котла, работающего на твердом или жидком топливе. Если же в системе не предусмотрено наличие котла иного типа, можно использовать два и более электрокотлов – это позволит увеличить отапливаемую площадь.

Современный самодельный электрический котел отопления, даже созданный своими руками, может прекрасно поддерживать заданный уровень температуры в помещении автоматически.

Для этого необходимо оснастить его несколькими датчиками и несложным автоматическим блоком. Использование автоматики – прекрасный способ сократить расходы электроэнергии, поскольку котел сможет поддерживать температуру в помещении на программно заданном уровне – таким образом, не будет проводиться излишний нагрев теплоносителя.

Последовательность работ

Начинается все с монтажа электрического котла. Его монтируют или на стену (настенная модель), или на пол (напольная). Далее по следующей схеме:

  1. К патрубкам подсоединяются трубы системы отопления.
  2. В последние включаются требуемые дополнительные элементы сети: расширительный бак, циркуляционный насос, датчики температуры, давления и прочие.

Нет никакой разницы, что надо делать в первую очередь: отопительную сеть или монтаж котла. Главное – правильно выбрать место установки котлоагрегата. Оно должно быть удобным для обслуживания оборудования.

Схема обвязки системы с естественной циркуляцией

Здесь насос отсутствует. Такие котлы чаще используют в отопительных сетях с естественным движением теплоносителя. Когда горячая вода нагревается, по законам физики она стремиться вверх. Проходит по верхнему участку обвязки, спускается вниз к радиаторам отопления, потому что ее подпирает холодная вода, движущаяся по обратному участку.

Здесь теплоноситель отдает тепло в помещения, остывая. Отсюда он попадает в обратку и, протекая по трубам, перемещается обратно в электрический котел. Цикл повторяется заново.

Весь процесс движения теплоносителя происходит под действием физических законов нагрева жидкостей. Удобный и эффективный вариант для небольших домов. Плюс – он частично энергонезависимый. То есть кроме самого электрического котла в системе нет других электрических приборов.

Но в такой системе обвязке необходимо учитывать место расположения расширительного бака. Его обычно устанавливают на трубном участке подачи теплоносителя в самом высоком месте системы отопления. Все дело в воздухе, попадающем с водой. Если его не удалить, может образоваться пробка, которая сведен на нет всю работу отопления.

Воздух с теплоносителем движется вверх, попадая в расширительный бак. Последний является прибором открытого типа. У него полная связь с атмосферным воздухом, позволяющая выводить воздушные пробки.

Обратите внимание на картинку ниже. В ней четко видно, где расположен расширительный бак

Это самое высокое место.

Схема обвязки котла с естественной циркуляцией воды

Еще момент – участок подачи теплоносителя. Он должен располагаться под уклоном. Это никак не влияет на схему обвязки электрокотла, но это важный нюанс монтажа отопления с естественной циркуляцией теплоносителя.

Обвязка с принудительной циркуляцией

Насос принудительно перекачивает воду, создавая внутри системы небольшое давление. Устанавливают этот прибор с одной целью – равномерно распределить теплоноситель по радиаторам. Используют принудительную циркуляцию не во всех схемах отопления.

Если дом небольшой, то можно установить схему “Ленинградка” (ее еще называют однотрубной), в которой сеть подачи и обратки монтируются параллельно друг друга и рядом. В них же врезаются радиаторы – только в сеть подачи теплоносителя, последовательно.

Другой вариант носит название двухтрубка. Это когда трубы прокладываются так же, но врезка радиаторов происходит сразу в два потока: подачу и обратку. Одним патрубком батарея подключается к участку подачи, другим к обратке. На фото ниже два варианта хорошо видны.

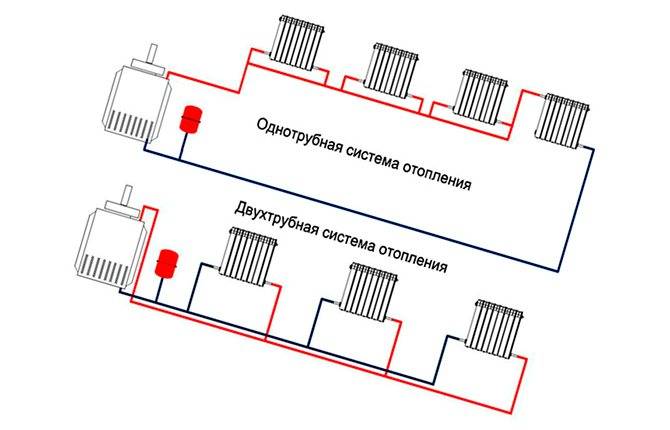

Схемы систем отопления

Обе схемы являются закрытыми. В них устанавливается герметично закрытый расширительный бак. Через него воздух выводить нельзя. Поэтому бак можно устанавливать в любом месте системы отопления. Чаще это труба обратки рядом с электрическим котлом. Здесь же монтируется и циркуляционный насос, если его нет в конструкции котлоагрегата.

Получается так, что обвязка – это две трубы, которые подсоединяются к патрубкам котла. Если используется отопление с естественной циркуляцией воды внутри, то к верхнему участку подключается через патрубок расширительный бак. Если с принудительной, то дополнительно монтируется циркуляционный насос на обратный контур. Когда же насос уже присутствует в электрическом котле, то кроме расширительного бака никакие другие приборы не устанавливаются.

Единственное, что всегда присутствует в обвязке, это два обязательных элемента:

  1. Питающий патрубок с шаровым краном на конце. Его врезают в обратку через тройник и подключают к водопроводной сети. Назначение – заполнять систему отопления водой. Сюда можно дополнительно смонтировать фильтр грубой очистки, что обычно и делают.
  2. Патрубок для слива теплоносителя из отопления. Он снабжен шаровым краном и подключен к канализации дома. Назначение – слив воды для освобождения отопительной сети от теплоносителя для проведения ремонта или демонтажа.

Достоинства и недостатки электрического котла

Электрические котлы обсуждают на многочисленных форумах в сети. Отталкиваясь от личного опыта, скажу, у нас тоже висит такой котел, и используем его более 5 лет. За это время были выявлены как положительные, так и отрицательные стороны подобного оборудования.

Плюсы электрического тепло генератора

  1. Небольшие размеры и стильный дизайн дают возможность установить котел отопления в любом месте с доступом к электричеству.
  2. Легкость монтажа с минимальными затратами.
  3. Надежность и простота в работе, делают возможность управлять котлом без специальной подготовки.
  4. Простота регулировки температур, а в некоторых моделях есть датчик температур. Это значительно сокращает затраты на электроэнергию.
  5. В некоторых моделях есть возможность нагрева проточной воды (в смешанных видах), что дает возможность сэкономить и не устанавливать колонку. Тем более монтаж колонки требует специальных разрешений.
  6. Электрическому тепло генератору не нужны дымоотводная труба, а для установки используются элементарные слесарные ключи.
  7. Обслуживание и ремонт можно произвести своими руками.
  8. КПД выше чему у газовых или моделей на жестком топливе.

Минусы электрического котла

  1. Счета на электроэнергию в зимний период при отопление площади в 100 м 2 более 2 000 руб. Но если сравнивать стоимость газа и затраты пользователей газовых котлов, то становится понятно, что жечь электричество выгоднее.
  2. К сожаления электро компании России не застрахованы от поломок и в любое время электроэнергию могут отключить. Котел отопления отключится, особенно чувствительно это во время осенних профилактических работ. А такие, проводят во многих глубинках нашей страны.
  3. При скачках электричества котел может сгореть или отключатся.

Из собственного опыта: У нас стоит Чефардент Мари, это французская модель с проточной горячей водой. Система полностью электронная и «мозги» у него раз в год сносит, то от недостаточного напора воды, то от того, что отключили электричество. Наша семья уже не раз пожалела, что поставили такой тип котла. Но не стоит обобщать, возможно, это просто неудачная модель.

В Европе электрические котлы занимают первые места по использованию и в перспективе отопление частных домов за этой техникой. Просто нужно правильно выбирать модель. А внезапное отключение света бывает не так часто, лучше всего на такие моменты иметь запасной вариант (второй котел, например на твердом топливе).

Подключение к электросети

При подключении электрокотла своими руками руководствуются рядом правил:

  • к розетке подключают приборы мощностью до 3,5 кВт,
  • силовые приборы мощностью до 7 кВт подключают к распределительному щитку,
  • котельное оборудование мощностью до 12 кВт подключается к однофазной сети 220 В, для агрегатов мощностью более 12 кВт применяется трехфазная сеть 380 В.

Материалы, необходимые для монтажа:

  1. Силовой кабель марки ВВГ с медными жилами. Количество жил зависит от числа фаз – 3 или 5, сечение должно соответствовать мощности котельного агрегата, этот параметр указывают в техпаспорте изделия.
  2. Связка УЗО в комплекте с автоматическим выключателем или дифференциальный автомат защиты. Номинал последнего зависит от мощности отопительного котла. Напряжение срабатывания дифавтомата – 30 мА.
  3. Заземляющий контур. Чтобы заложить заземляющий контур возле частного дома, можно использовать полосу сечением 40х5 мм + 3 стальных стержня d16 мм длиной 2 м с острым концом.

Для того чтобы самостоятельно подключить электрический котел, следует снять лицевую панель корпуса, соединить жилы силового кабеля соответствующих цветов с контактами клеммника. При установке электрического котла отопления своими руками стоит помнить, что такое напряжение является источником повышенной опасности.

Используемые материалы

Раньше в основном устанавливали стальные трубы. Они быстро выходили из строя за счет коррозии. Также их внутренний диаметр в процессе эксплуатации со временем уменьшался за счет солевых наростов. Это снижало эффективность работы системы отопления и электрического котла.

Обвязка из полипропиленовых труб

Обвязка полипропиленовыми трубами

На смену стали пришел пластик в лице полипропилена, у которого срок службы не только составляет 50 лет, но и цена в разы дешевле. Проводить обвязку такими трубами легко. А значит, снижаются цены на монтажные работы.

Положительные характеристики полипропиленовых труб:

  • внутренний диаметр никогда не изменяется;
  • внутренняя поверхность всегда гладкая, что не снижает скорость потока воды;
  • быстрота монтажа;
  • выдерживают давление до 25 бар и температуру до +95 ℃;
  • высокое качество соединения труб между собой и с другими элементами отопительной системы.

Недостаток один – линейная деформация при повышении температуры теплоносителя.

Соединение труб производится двумя способами: с помощью специальных фитингов или пайкой. Второй вариант надежнее в плане не образования протечек в местах стыковки.

Обвязка медными трубами

Отличный вариант, но дорогой по всем позициям:

  • цена медных труб выше, даже чем стальных;
  • стоимость услуг сварщика и монтажника обойдется дороже, ведь для стыковки необходимо знание технологии, наличие сварочного аппарата и расходных материалов, большой опыт проведения работ этого типа.

К плюсам использования в обвязке медных труб можно отнести:

  • долгосрочную их эксплуатацию, не уступающую полипропиленовым. Медь не вступает в коррозийную реакцию с горячей водой;
  • высокую теплоотдачу. Медные изделия будут сами хорошо отдавать в помещение тепло, тем самым выступая в роли дополнительных элементов обогрева дома.

Обвязка электрического котла медными трубами
