Схема электропроводки на кухне: выбор автомата и сечения провода, встраиваемая техника

Сечение кабеля

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.

Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².

Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.

При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.

Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

Таблица нагрузок по сечению кабеля:

Сечение кабеля, мм²	Проложенные открыто	Проложенные в трубе
	медь	алюминий	медь	алюминий
	ток, А	мощность, кВт	ток, А	мощность, кВт	ток, А	мощность, кВт	ток, А	мощность, кВт
		220В	380В		220В	380В		220В	380В		220В	380В
0.5	11	2.4
0.75	15	3.3
1	17	3.7	6.4				14	3	5.3
1.5	23	5	8.7				15	3.3	5.7
2.5	30	6.6	11	24	5.2	9.1	21	4.6	7.9	16	3.5	6
4	41	9	15	32	7	12	27	5.9	10	21	4.6	7.9
6	50	11	19	39	8.5	14	34	7.4	12	26	5.7	9.8
10	80	17	30	60	13	22	50	11	19	38	8.3	14
16	100	22	38	75	16	28	80	17	30	55	12	20
25	140	30	53	105	23	39	100	22	38	65	14	24
35	170	37	64	130	28	49	135	29	51	75	16	28

Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.

Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.

При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.

Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
поправочный коэффициент на температуру окружающей среды;
поправочный коэффициент для кабелей, прокладываемых в земле;
поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

Выбираем правильный провод для качественной сборки электрощита

На чтение: 3 минуты Нет времени?

В сети интернет довольно много информации по сборке распределительных электрощитов своими руками. Однако мало научиться выполнять эту работу. Гораздо важнее понять, как выбрать правильный провод для качественной сборки электрощита, подключения защитной автоматики. В сегодняшней статье речь пойдёт именно об этом

Ведь домашнему мастеру, собирающемуся заняться электромонтажом у себя в квартире или частном доме жизненно важно понять, какие особенности у того или иного материала изготовления или модификации кабеля

Выбор модификации провода и его сечения – очень важная задача

Читайте в статье

Дополнительное оборудование и безопасность

На кухне можно сделать систему дополнительного резервного освещения. Провести ее очень просто, достаточно установить 12-вольтовый источник питания со встроенным аккумулятором и подключить к нему диодные лампы. Также есть вариант применения аккумуляторных настольных ламп.

Повысить безопасность и защиту от возгорания на кухне поможет установка датчиков, сигнализирующих об утечке воды или газа. Они достаточно дешевые и не обладают высокой мощностью. Оптимальный набор – сигнализация о взрывоопасной концентрации газа (пропан/бутан) и датчик протечки воды. Суммарная стоимость этих приборов не превысит 2 тысяч рублей.

Суммарный подсчет мощности электроприборов

Из опыта профессионалов давно известно, что на кухню следует проводить от щитка отдельную линию. Так делали во время массового «внедрения» в кухонное помещение автоматических стиральных машин.

Если в доме применяется энергосберегающее электрооборудование (категории А или А+) и освещение производится при помощи энергосберегающих ламп, экономящих энергию на освещении, то подсчет суммарной мощности электрооборудования будет выглядеть следующим образом:

№ п/п	Наименование	Мощность потребления, кВт
1	Телевизор	0,07
2	Холодильник	0,1
3	Освещение	0,15
4	Система теплого пола	0,7
5	Посудомоечная машина	1
6	Тостер	1,5
7	Микроволновая печь	2
8	Электрочайник	2
9	Электрогриль	2
10	Водонагреватель	2
11	Утюг	2
Итого:	13,52

Это не значит, что все электрооборудование должно работать одновременно, но в редких случаях это возможно (к примеру, когда приходят гости).

Как решать возникшие проблемы?

Если у вас слишком маленькая по метражу кухня, а вся проводка старая, то не пытайтесь добавить к уже имеющемуся багажу приборов стиральную машину, кондиционер, мощную вытяжку или еще что-либо. Конечно, с ними жизнь становится веселее и удобнее, но обойтись без них на кухне в принципе тоже реально. Если же вы никак не можете себе отказать в удовольствии, то во избежание внеплановых отключений электричества, вам придется или переделать заново всю проводку, составив и утвердив новый проект, или установить дополнительные кабели и провода.

Если вы выбрали второй вариант, то «раскурочить» стенку вам все-таки придется. Потому как для монтажа новых, нужно добраться до старых кабелей, а предыдущие линии уже находятся под слоем краски и штукатурки. Тоже самое касается и варианта с новой планировкой кухни, когда на основе маленькой столовой комнаты происходит расширение за счет коридора или других помещений. В таком случае, зачастую, также необходимо переподключать приборы, устанавливать новые источники освещения, а значит, и тянуть по стенам и потолкам новые линии.

Подготовительные работы

Есть замечательная пословица: «Хорошо спланированное – наполовину сделанное». Поэтому электропроводка, монтируемая на кухне, начинается с проекта. Распланируйте места установки мебели и техники для кухни.

Постарайтесь как можно точнее определиться, какими бытовыми приборами будете пользоваться и какой они мощности. Теперь посчитайте нагрузочный максимум, для этого сложите мощности всех электроприборов, подключаемых одновременно (не забудьте сюда прибавить освещение). От полученной цифры вам нужно будет отталкиваться при выборе сечения проводов и номинального тока коммутационных аппаратов.

Достаточно ли вам будет однофазного напряжения? Скорее всего для обыкновенных квартир такая проблема не возникнет. А вот если у вас огромный загородный дом или многоуровневая квартира, а в них кухни, обустроенные всей существующей техникой и полами с подогревом, то нужно будет подводить трёхфазную электрическую сеть. В любом случае для безопасности электропроводки, желательно не включать все имеющиеся кухонные электроприборы одновременно.

Желательно разделить всё кухонное оборудование и соответственно разводку на несколько маршрутов. Каждый будет брать своё начало на вводе в кухню, то есть от распределительной коробки. Конец каждой ветви – это осветительная лампочка или розетка.

Каждая розеточная ветвь может иметь разное количество розеток, всё зависит от того, какие в них будут подключаться бытовые приборы – маломощные (от 0,5 до 0,8 кВт) или мощные (от 0,9 до 2 кВт). Для подключения маломощной техники можно установить розеточный блок, для каждого мощного бытового прибора потребуется смонтировать отельную розетку.

Такое разделение примерно выглядит так:

Осветительная ветвь, от которой будут запитаны все элементы освещения на кухне.
Ветвь на систему «тёплый пол».
Ветвь для розеточного блока, куда будут включаться маломощные бытовые приборы (тостер, миксер, микроволновая печь, соковыжималка, кухонный комбайн и т. д.). Как правило, такой блок розеток располагается на рабочей стенке на уровне 1 м от пола

Обратите внимание, что сюда будет включаться техника, которой пользуются периодически, не постоянно.
Отдельные ветви для подключения мощной бытовой техники (электрическая духовка, варочная панель, стиральная или посудомоечная машина).
Ветвь для двойной розетки, куда будут подключены, например, холодильник и вытяжка.

Варианты распределения розеток на видео:

От общего распределительного щитка к помещению кухни надо провести вводной кабель подходящего сечения, который по своим техническим характеристикам будет выдерживать нагрузку одновременно включенных бытовых приборов. Кабель заводится в распредкоробку, а уже там коммутируется с отходящими ветвями.

Монтаж электрического щита

Определившись с тем, какое сечение провода нужно выбрать для каждого потребителя, можно переходить к проектированию и сборке электрощита. В идеале он должен вмещать все групповые автоматические выключатели и УЗО. Кроме этого, рекомендуется использование выключателей, реле напряжений и других устройств.

Желательно выбирать щиток с запасом места, под возможное размещение дополнительной «автоматики». Подключение выключателей можно производить специальными шинами, одножильными или многопроволочными проводами подходящего сечения.

В однофазных сетях на вводе рекомендуется ставить «автоматику» на 50А в паре с УЗО. Далее «ниже» подключается реле напряжения и автоматические выключатели групповых линий. Каждое УЗО должно иметь отдельную шину для подключения соответствующих нулевых проводов определенной группы.

В идеале устройство защитного отключения каждой линии должно защищаться отдельным автоматическим выключателем, номиналом выше. Заземляющие провода допускается «ставить» на одну общую шину

Важно, чтобы все контакты были хорошо затянуты, в противном случае существует риск нагрева и возгорания «автоматики»

Провод для подсветки может быть 3*1,5, и с ним в паре должен стоять автоматический выключатель на 10А

Помимо кухни, необходимо обратить внимание на подключение бойлера, теплых электрических полов и кондиционеров отдельными линиями

Это интересно: Подключение электрической духовки к обычной розетке — освещаем суть

Как реализовать схему подключения варочной панели и духовки

Согласно действующих строительных норм и правил (СНиП), подключение электроплит должно производиться только радиальным методом. Другими словами, на питание варочной поверхности должен выделяться отдельный кабель, протянутый от главного распределительного электрощита. Категорически запрещено на такой кабель устанавливать иные розетки и электропотребители.

Схемы подключения духовки и варочных поверхностей в квартирах предусматривают использование только одной фазы сети 220В.

схема подключения варочной панели

В частных домах нередко имеется ввод трех фаз от линии электроснабжения и целесообразнее смонтировать трехфазную схему, так как при таком подключении, во время работы нескольких конфорок одновременно, нагрузка распределяется не на одну, а на три фазы.

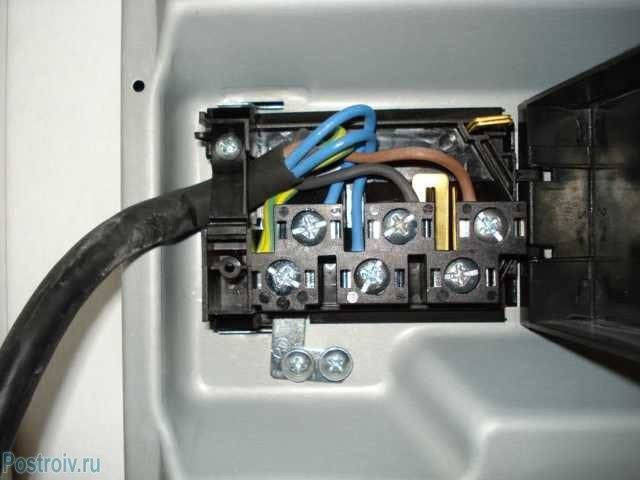

Если вход питания на клеммной колодке электроплиты изначально собран для применения в сети 220В, то следует перемонтировать его для работы с трехфазной сетью 380В. Для этого необходимо отверткой ослабить болты зажимов клемм и вытащить перемычки. В итоге должно остаться 5 мест подключения.

Также, для более равномерного распределения нагрузки, можно смонтировать схему с использованием 2 фаз, нуля и заземления.

В схемах подключения, приводимых в инструкциях по эксплуатации, фазы обозначаются как 1L, 2L, 3L, нулевой проводник — N, а заземление — знаком «земля».

Бывает, что некоторые производители не устанавливают клеммные колодки, а выводят из электроприбора разноцветные провода, которые могут быть соединены между собой.

Чтобы определить назначение проводов, необходимо запомнить, что провод заземления — желтого цвета, с продольной зеленой полосой, цвет «ноля» — синий или голубой, «фазы» окрашены в любой другой цвет.

Панель к радиальному кабелю можно подключить через коробку клеммных колодок или розетку. Никакого различия в схемах и способах подключения стационарных плит и встраиваемых поверхностей нет.

Плита к розетке или настенной коробке подключается через кабель питания. Если таковой не входит в комплект изделия, то его приобретают отдельно, руководствуясь правилами выбора сечения и количества жил, указанными выше. На этот же кабель монтируют вилку.

Монтаж проводки

Штробление стен

После завершения планирования и приобретения необходимых материалов, можно начинать монтажные работы. Прокладывать проводку можно самостоятельно лишь в том случае, если у вас есть соответствующие навыки и допуск.

Чаще всего проводка на кухне укладывается закрытым способом, то есть все кабели прячутся в стенах или маскируются финишной отделкой. Самый распространенный метод укладки проводов – это штробирование специальных каналов. Эта процедура довольно трудоемкая, так как каналы приходится проделывать в кирпичных или бетонных стенах. Для штробирования подходит как специальный инструмент – штроборез, так и перфоратор с насадкой в виде долота.

Совет! При штробление долото можно заменить на 14-миллиметровый бур с победитовым наконечником. Скорость работы в таком случае снизится, но инструмента хватит на дольше.

Перед проделыванием каналов, на стены нужно нанести разметку. Разводку нужно сделать таким образом, чтобы протяженность штроб была минимальной. Все повороты каналов нужно делать строго под прямым углом. Это не только эстетично, но и удобно, так как вы сможете в дальнейшем спрогнозировать, как проведен провод. Это полезно, когда вам нужно просверлить отверстие и при этом не повредить проводку.

После разметки можно приступать к проделыванию штроб. В местах установки розеток необходимо заложить гнезда для установки подрозетников.

Важно! При работе с перфоратором или штроборезом необходимо в обязательном порядке использовать средства защиты – респиратор и очки

Укладка проводов

После того, как все каналы проделаны, можно приступать к укладке кабеля. Сначала в каждой штробе шагом в 30-40 сантиметров просверливаются отверстия диаметром от 6 до 8 миллиметров. Затем подготовленные провода протягиваются через гофрированную трубу и затем укладываются в канал в соответствии со схемой. Для крепления трубы используются дюбели и скобы, которые монтируются в уже подготовленные отверстия.

Если у вас нет дюбелей и скоб, то можно воспользоваться методом экспресс-монтажа – забить в отверстие дюбель и привязать к нему небольшой отрезок проволоки.

После укладки все проводов, каналы заделываются раствором и затираются.

ВЫБОР КАБЕЛЕЙ И ПРОВОДОВ

Все кабеля на кухне (как и в квартире в целом) должны быть медными – ПУЭ п. 7.1.34 и СП 31-110-2003, п. 14.3. Часто возникает вопрос об использовании многопроволочных или однопроволочных (монолитных) кабелей.

Они имеют определенные отличия в характеристиках электропроводности, однако в условиях бытовой эксплуатации они практически незаметны.

Многопроволочный	Монолитный
Преимущества
Гибкий, не ломается от многократного изгиба, значительно удобнее при монтаже в труднодоступных местах.	Дешевле многопроволочного, удобнее при прокладке прямых линий.
Недостатки
Для подключения к розеткам и выключателям требуется опрессовка окончаний.	При многократных изгибах может сломаться.

Большинство электриков для разводки проводки на кухне выбирают монолитный кабель.

В соответствии с ГОСТ 31565-2012 кабель для кухни должен иметь следующие обозначения в маркировке:

нг-LS – не распространяет горение, имеет низкое дымо и газовыделение;
нг-HF – не распространяют горение, не выделяют галогенов.

Наиболее часто используются следующие типы кабелей:

ВВГнг-LS – в качестве изоляции используется ПВХ со специальными добавками. При горении выделяет довольно большое количество галогенов, которые могут оказать необратимое негативное воздействие на организм человека.

ППГнг-HF – применяют изоляционные материалы на основе полиолефинов, которые при горении не выделяют канцерогенных веществ.

Для кухни предпочтительнее использовать кабель ППГнг-HF, однако его стоимость существенно выше, чем ВВГнг-LS.

Основные моменты монтажа электропроводки

Итак, когда схема уже составлена, и расположение всех розеток определено, необходимо приступать к основной работе. Если вы не имеете ни малейшего представления о том, как включается свет и работают розетки, не стоит браться за работу своими руками.

Монтаж розеток на кухне надо начинать с вводного щитка. На него должны устанавливаться защитные автоматы на силовые розетки. Вся разводка должна включать в себя детали, которые обеспечат безопасность:

устройство защитного отключения
автоматические выключатели
предохранители
розетки

Для прокладки новой проводки надо сделать правильный выбор проводов. Они могут быть медные и алюминиевые. Медные лучше алюминиевых: они прочнее, имеют длительный срок эксплуатации. Сегодня специалисты во всех современных домах используют медные провода.

Основные ошибки в размещении розеток

Важность правильного расположения и подключения кухонных розеток сложно переоценить. Любая, даже самая оригинальная кухня в первую очередь обязана быть безопасной. Не редко хозяева недооценивают это требование

Это случается в основном по неопытности, ведь они не каждый месяц делают полноценный ремонт помещения

Не редко хозяева недооценивают это требование. Это случается в основном по неопытности, ведь они не каждый месяц делают полноценный ремонт помещения.

Среди ошибок, допускаемых при размещении кухонных розеток, встречаются как откровенно грубые, так и незначительные. Если мелкие недочеты принесут при эксплуатации лишь неудобство и определенный дискомфорт, то серьезные огрехи способны причинить много бед.

Неправильно проложенная проводка может стать причиной сильнейшего пожара из-за короткого замыкания

Самое ужасное – пренебрежение правилами безопасности

Это когда проводка прокладывается неправильно, не берется во внимание материал стен и нужный вариант изоляции в конкретном случае. Такая небрежность чревата плачевными последствиями – при коротком замыкании от всего дома в считанные минуты останется лишь пепелище. Второе серьезное нарушение – когда все электроустановочные изделия запитаны от одного силового кабеля

Такая схема расположения розеток на кухне не выдерживает критики, ведь линия просто не в состоянии будет выдержать напряжение

Второе серьезное нарушение – когда все электроустановочные изделия запитаны от одного силового кабеля. Такая схема расположения розеток на кухне не выдерживает критики, ведь линия просто не в состоянии будет выдержать напряжение.

Как результат – полностью не функциональное помещение. Всегда нужно следить, чтобы включен был лишь один мощный или 2-3 маломощных прибора. Это недопустимо для кухни.

Третья ошибка – если для электрической плиты не была выделена отдельная линия, идущая от щитка. Этот мощный потребитель электрического тока будет качественно работать только при условии правильного подключения.

В-четвертых, все розетки, спрятанные под мойкой, должны обладать соответствующей степенью защиты от влаги – не менее IP44. Группы электроточек, размещенные в зоне свободного доступа детей, обязательно надо подбирать с защитными шторками.

Неправильно расположенные розетки желательно сразу перенести в места, более для них подходящие (+)

В-пятых, для всех приборов, работающих с водой, например, посудомоечная или стиральная машина, важно сделать отдельную питающую линию. Ее нужно оснастить устройством защитного отключения, а устанавливаемые розетки желательно брать с заземлением. Эти меры в случае короткого замыкания помогут уберечь жилище от беды, отключив линию

Эти меры в случае короткого замыкания помогут уберечь жилище от беды, отключив линию.

К незначительным ошибкам по размещению кухонных розеток можно отнести неудобное расположение некоторых их групп. Тоже плохо, когда забыли предусмотреть пару запасных точек, например, для зарядного устройства телефона или ноутбука.

Розетки, гармонично подобранные под общую стилистику помещения, не будут вызывать раздражения хозяйки

Еще один неприятный недостаток – когда цвет и форма корпуса установленных розеток выбивается из общего дизайна помещения. Такое обычно происходит, если хозяева много раз меняют общую концепцию кухни. Купив необходимые материалы, они вдруг решают изменить цветовую гамму или заказать другую мебель, забыв об уже вмонтированных розетках.

Выключатели и розетки

Выключатели и розетки являются видимыми частями электросети квартиры, поэтому хозяева перед началом ремонта в первую очередь думают об их дизайне и цвете

Это, конечно, очень важно, но есть ряд более важных параметров:. Ток, на который они рассчитаны должен быть не менее 16 А

Ток, на который они рассчитаны должен быть не менее 16 А.

Устройство должно иметь никелированные и подгруженные ламели. Допускается и обратное, но в этом случае придется мириться с маленьким сроком службы.
Думая об удобстве необходимо приобретать двойные розетки, почти не выступающие за плоскость стены. Это позволит уберечь их от повреждений во время ремонта и перестановки мебели.

Основные сведения

Электромонтаж, как и сантехнические работы, выполняется на самых ранних этапах ремонта. В идеале, его необходимо осуществлять до начала черновой отделки. Проектировочные работы и прокладку проводов следует выполнять по определенным правилам:

все открытые концы кабелей (скрутки, соединения клеммами и т.д.) должны быть тщательным образом заизолированы посредством соответствующих материалов;
монтаж розеток и распределительных коробок необходимо проводить в легкодоступном месте;
прокладка проводов должна производиться по строго вертикальным и горизонтальным линиям;
выключатели и розетки необходимо располагать не ближе, чем 500 мм от металлического оборудования, водопровода и газопровода.

Правильная разводка на кухне предполагает скрытие проводов в заранее подготовленные для этого каналы в стене. Открытое их размещение недопустимо, этого требуют правила пожарной безопасности. Именно поэтому любые идеи «пропустить» провода, например, по полу, поверх кухонного гарнитура или внутри шкафчиков должны быть отброшены.

Элементы кухонной проводки

Схема электропроводки на кухне включает в себя следующие основные элементы:

распредкоробка;
электрические кабели и провода;
выключатели и розетки.

Проводники можно прокладывать открытым и скрытым способом, но чаще всего на кухнях их прячут под внутреннюю отделку

К ним никакие эстетические требования не предъявляются, важно, чтобы они обладали безопасностью, достаточной токопроводимостью и нужными рабочими характеристиками

Розетки и выключатели располагают на стенах, а значит, они должны быть безопасны, функциональны, а также эстетически вписываться в стиль и дизайн кухни.

Как видим, одно из важных условий, предъявляемых к элементам проводки, это безопасность. Поэтому вся кухонная электрика должна быть достаточно изолирована.

Электрический щиток на кухне

Для удобства и дополнительной безопасности электрической системы, лучше всего установить вместо стандартной распределительной коробки небольшой электрический щиток. Его монтаж позволяет произвольно управлять состоянием цепи и обеспечивает аварийную защиту по отдельным группам электрической системы.

При подводе проводки к щитку необходимо установить УЗО – устройство защитного отключения. Его мощность должна соответствовать сумме всех токов в системе. Для однофазной сети достаточно УЗО на 50 ампер. Шлейфы розеток, то есть соединения параллельного типа по 1-5 штук, подключаются с помощью провода типа НГ размером 3на2,5. Для каждого шлейфа следует установить отдельное УЗО на 25 ампер.

Цепи освещения также соединяются параллельно и подключаются через 6-амперный автомат. Если в кухне используется два типа освещения – общее и местное, то для каждой группы рекомендуется устанавливать отдельное УЗО.

Важно! В виду того, что кухня является помещением с повышенной влажностью, электрики рекомендует устанавливать вместо УЗО дифференциальные автоматы с током утечки в 30 ампер и током короткого замыкания – не менее 6 ампер

Совет! Принимая в внимание достаточно высокую влажность в кухне, специалисты рекомендуют вместо стандартных УЗО устанавливать в кухонный щиток дифференциальные автоматы (ток утечки – 10-30 А, ток короткого замыкания – от 6 А и более)

Необходимые инструменты и материалы

Важно заранее подготовить все необходимые материалы, чтобы не тратить время на их поиск в процессе работы. Материалы:

Материалы:

медный провод соответствующего сечения и длины для каждого участка;
распределительная коробка в запланированном количестве;
УЗО на 40 А под энергоемкие устройства;
УЗО на 16 А для менее мощной техники;
сдвоенные и одинарные розетки в запланированном количестве;
выключатель.

Также понадобится ряд инструментов.

Основные инструменты:

набор отверток, включая индикаторную;
пассатижи;
нож;
молоток;
паяльник электрический;
болгарка или перфоратор;
шуруповерт;
рулетка.

Какой бывает проводка

Наружная электропроводка на кухне

Прокладка электропроводки может быть скрытой или открытой. Каждый вариант имеет свои минусы и плюсы. Выбирать тот или иной нужно в зависимости от материалов, из которых возводилось здание. Также учитываются особенности запланированного дизайна и всех декоративных элементов, которые уже находятся или только планируются в помещении.

Открытая

Открытая схема электропроводки на кухне представляет собой самый простой вариант обеспечения дома электроэнергией, который не предусматривает необходимость наличия каких-либо особых навыков и выполняется за короткое время. Главное достоинство этого варианта заключается в том, что он не предусматривает порчу интерьера, не требует демонтажа каких-то предметов или всего внутреннего декора, чтобы провести необходимые работы. Помимо этого, если в проводке появится короткое замыкание, можно быстро обработать ее и устранить возникающие проблемы, не тратя массу времени на поиск конкретного места их локализации.

Кабель-каналы для открытой проводки

В то же время не стоит забывать о том, что на кухне постоянно присутствует повышенная концентрация влаги, в связи с чем проводам потребуется дополнительная защита. Также для кухни характерны постоянные перепады температуры, которые негативно влияют на электропроводку. Провода с течением времени будут перегреваться, их защитная оболочка быстро потеряет целостность, в конечном итоге это обернется их преждевременным выходом из строя. Вовсе не обязательно, что все ограничится только отключением электроэнергии в доме, так как подобные условия часто приводят к коротким замыканиям, а это уже прямой риск пожароопасной ситуации.

Самым популярным решением этой проблемы являются специальные поливинилхлоридные кабель-каналы. Представляют собой специальную конструкцию из короба, который закрепляется на поверхности потолка или стены, а также надежной крышки, на которой установлены застежки для крепления. В такие каналы помещаются все прокладываемые провода, которые затем протягиваются к необходимой бытовой технике, розетке или освещению.

Скрытая

Скрытая проводка

Скрытая схема является наиболее оптимальной. Чтобы правильно сделать проводку на кухне, нужно обеспечить ее максимальную безопасность. Для этого все провода прячутся за поверхностью потолка или стен. В несущих стенах или перекрытиях пробиваются специальные бороздки, в которые будет укладываться электропроводка, после чего выемка заполняется цементом или алебастром с последующим нанесением на нее декоративного покрытия. За счет этого провода находятся под защитой, а на кухне можно будет сделать любой интерьер. Единственный нюанс – проводку нужно выполнять до проведения косметического ремонта.

Способ имеет свои недостатки. Если возникнут какие-то неисправности, для обнаружения точного места их локализации и проведения даже незначительного ремонта придется удалять внешнюю отделку и заново пробивать стену, так как другими способами получить доступ к проводам уже не получится.

Подготовка к работам

Схема разводки электрики на кухне

Монтаж электропроводки на кухне – это крайне ответственная процедура, от которой будет зависеть качество работы бытовой техники и безопасность людей внутри помещения. Поэтому начинается она всегда с разработки проекта.

Определяется, какое количество техники будет использоваться в помещении.
Оформляется чертеж, на котором будет отображаться запланированное месторасположение мебели и всех приборов. Там же следует указать, где планируется установить все выключатели и розетки.
Определяется, какой тип сети используется для электроснабжения дома. При подключении к однофазной сети сложно обеспечить работу сразу нескольких мощных приборов, в связи с чем придется ограничиваться в количестве оборудования или включать его по отдельности, чтобы исключить риск перегрузки.

Как провести проводку на кухне своими руками
