Какую сетку использовать для теплых полов

Производители сеток

На рынке можно встретить множество разных производителей.

Наиболее качественную и распространенную продукцию производят следующие компании:

1.Фирма Армпласт производит стеклопластиковую продукцию, которая подходит для армирования электрических полов. Стеклопластик усиливает слой из штукатурки либо раствор для кладки покрытия. Материал обладает антикоррозийными свойствами, имеет большой срок годности, отличается легким весом, при этом имеет прочность выше стальной сетки в два раза, защищает от тока. Имеет такой же показатель расширения, что и бетон.

2.Фирма Фибраснаб изготавливает сетки в виде сварных стержней из металла. Изделие отличается жесткостью, потому что оно выполнено в форме одинаковых квадратных ячеек, это обеспечивает экономный расход материала.

Для изготовления сетки используют сталь, имеющую толщину 0.65 миллиметров, длина рулона равна двадцати пяти метрам, это снижает количество соединений. Сетка покрыта оцинковкой, которая увеличивает срок эксплуатации, предотвращает коррозию. Ребра на сетке уложены под определенным углом и обеспечивают высокие показатели сцепления цементного раствора и поверхности.

3.Фирма Тепах изготавливает полипропиленовую сетку с помощью экструзии, что наделяет изделие прочностью и гибкостью. Сетку применяют для стяжки толщиной около восьми сантиметров для водяного либо электрического типа обогрева.

Противостоит деформации при усадке бетонного покрытия, отличается легким весом, ее легко нарезать ножницами, не поддается воздействию химической среды.

4.Фирма Гридекс изготавливает сетку из базальта, который отличается низким уровнем теплопроводности и хорошо помогает сохранять тепло в полах. Сетка не поддается коррозии, хорошо выдерживает стяжку из бетона.

Сетка покрыта акрилатом, таким образом увеличивается адгезия базальта. Ячейки имеют одинаковую форму и размер 25 х 25 миллиметров.

5.Фирма ЛенСтройДеталь выпускает сетку в виде прутьев из стали, сверху изделие имеет оцинковку для защиты от вредного воздействия внешних факторов. Сетка увеличивает прочность и долговечность цементному покрытию.

Для изготовления сетки применяют проволоку, которая имеет сечение равное четырем миллиметрам, а ячейки равны 100 х 100 миллиметров.

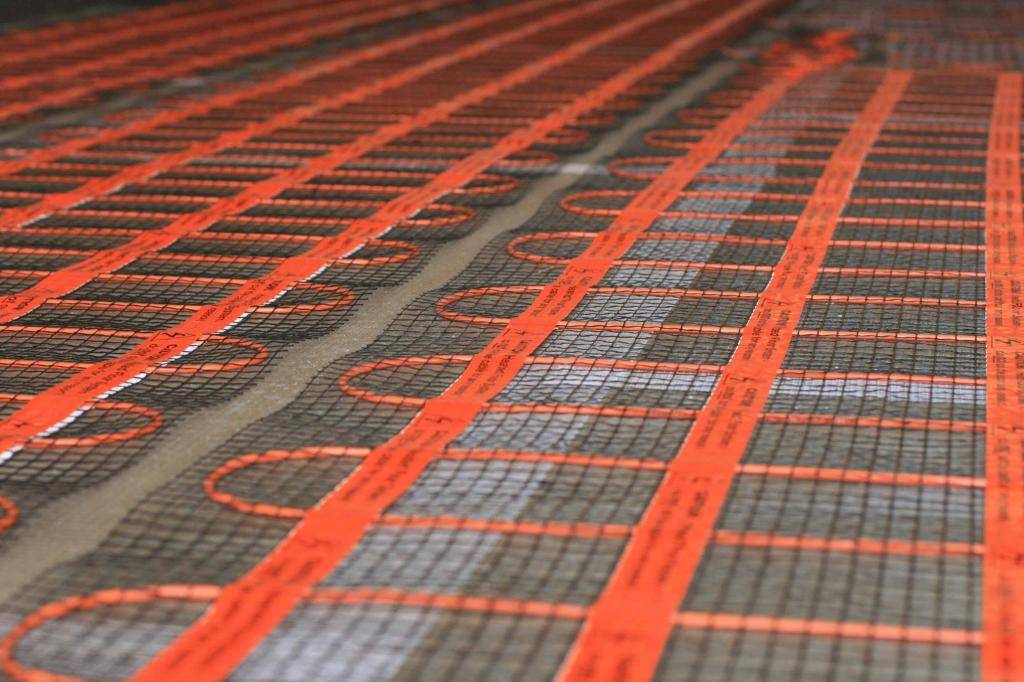

Стеклопластиковая сетка Армпласт идеально подходит под электрический тип напольного отопления. Армирующие элементы из стеклопластика можно также использовать для усиления штукатурного слоя, кладочного раствора, в дорожном строительстве. Преимуществами продукции Армпласт считаются:

Стеклопластиковая арматура с песчаным покрытием и периодическим профилем

  • в отличие от стали, стеклопластик не разрушается от коррозии. Поэтому данный материал эффективно прослужит более долгий период;
  • небольшой вес армирующих элементов облегчит их монтаж. Также они не будут производить дополнительной нагрузки на основание;
  • коэффициент расширения стеклопластика такой же, как и у бетона. При наличии температурных колебаний армирующие стержни будут деформироваться вместе с цементно-песчаным раствором. Такая особенность позволит продлить срок службы стяжки в несколько раз;
  • стеклопластик крепче стали приблизительно в 2 раза. Для обеспечения определенных характеристик раствора нужна сетка со стержнями меньшего диаметра и с большим размером ячеек;

Таблица равнопрочной замены металлической арматуры на стеклопластиковую

Последовательность устройства полов

Для усиления пола, увеличения срока службы бетонного пола – важно правильно провести все работы. Последовательность работ состоит в последовательности выполнения следующих шагов инструкции

Предварительно сама поверхность площадки очищается от всякого мусора и пыли, подготавливается к последующим работам

Далее примите во внимание ряд советов

  • В самом начале следует до самого момента заливки стоит распределить на основании стройплощадки посредством монтажа подпорок сам материал. Исключением есть использование в строительстве фиброволокна.
  • Распределение по поверхности бетонного состава выполняется свободно — армирование не должно мешать самой заливке.
  • Бетон, сами материалы для армирования должны иметь высокую степень адгезии – сцепления, не иметь на своей поверхности маслянистой пленки.
  • Сам подготовленный раствор бетона обязан полностью покрывать каркас – так он защищает его от внешних негативных факторов, коррозии и гниения.

Основные правила армирования стяжки

В целом, процесс армирования бетонного пола не очень сложен. Однако здесь есть ряд важных нюансов, которые необходимо соблюдать для того, чтобы стяжка была качественной.

  • Какой бы армирующий материал вы ни выбрали (металл, пластик), нужно следить, чтобы он находился в толщине бетона, а не снаружи. Чтобы проконтролировать это, нужно заранее разложить арматуру и только потом начать заливку.
  • Сетка должна лежать таким образом, чтобы не мешать бетонному раствору равномерно распределяться под ней.
  • У сетки и бетона должно быть хорошее сцепление. Заранее убедитесь, что на арматуре нет грязи или масляных пятен.
  • Сетка должна полностью покрываться раствором, иначе на оголенных участках может образовываться ржавчина.

Можно ли класть армирующую сетку на трубы теплого пола

Главная / Строительство дома / Пол / Можно ли класть армирующую сетку на трубы теплого пола

Вы здесь: Главная >> Водяной теплый пол своими руками >> Монтаж тёплого водяного пола >> Технология монтажа теплого водяного пола с бетонной стяжкой

В этой статье рассмотрена пошагово технология монтажа теплого водяного пола с бетонной стяжкой. К этому моменту должна быть закреплена по низу стены демпферная лента и сделаны прочие подготовительные работы, о которых говорилось в статье Монтаж демпферной ленты для теплого пола. Если у вас всё так и есть, то читайте дальше.

— при монтаже теплого пола относительная влажность пола (чернового бетонного основания, — если пол укладывается на таковое) не должна превышать 85% (в противном случае избыточная влага будет испаряться и стремиться наружу, отчего чистовая стяжка может лопаться). Если используется дерево или материалы на его основе, то относительная влажность не должна превышать 70% (иначе дерево будет «вести», пол менять форму, покрытие трескаться и т. д.).

Вывод: всё, о чём написано в этой статье ниже, делаем только после высыхания черновой стяжки.

Если в качестве теплоизоляции пенофол или пробка или т. п. материалы, то особо говорить нечего: это листовой материал, который раскладывается, склеивается между собой скотчем, и поверх укладывается труба.

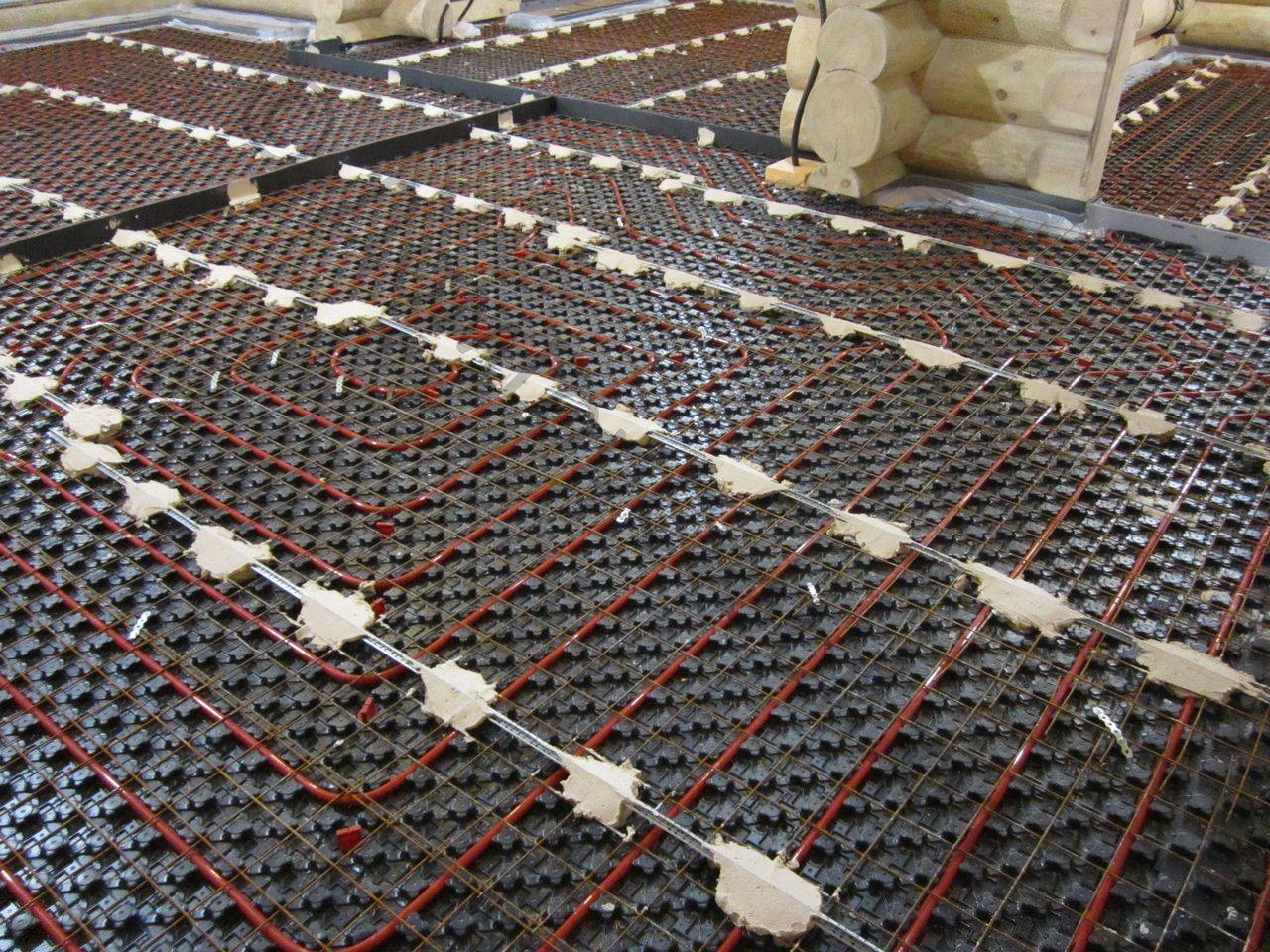

Если используется специальная полистирольная система для укладки трубопроводов (с пазами под трубу), то тоже проблем нет – такие листы имеют пазы, как у ламината или шпунтованной доски, за счёт которых и стыкуются:

Но не всегда есть возможность приобрести такие специализированные изделия, либо это не по карману. Тогда можно купить пенополистирол толщиной 5-10 см. У листов пенополистирола тоже есть пазы для соединения:

Если уж и на экструдированный пенополистирол финансы не тянут, то можно взять пенопласт достаточной плотности (от 35 кг/м3 или больше), только листы пенопласта желательно между собой склеивать, например, монтажной пеной: пеной немного набрызгали, соединили листы и… собственно, это всё. Впрочем, по мне так лучше не экономить копейки и не прибавлять себе мороки, а всё же купить экструдированный полистирол: теплый пол делается не на один сезон, так что, сэкономив на утеплителе, можно влететь на качестве отопления. Кроме того, важный показатель — плотность пенопласта, ведь на него ляжет нагрузка от всего, что выше. а написанному на пенопласте верить можно не всегда!

Ещё раз: Экструдированный пенополистирол – лучший выбор и по плотности и по теплопроводности. У белого пенопласта плотность 18, 20, 22 кг/м3 – обычно, так что он не годится. Лучше купить в качестве утеплителя для теплого пола экструдированный пенополистирол и спать спокойно.

Сколько нужно купить утеплителя для теплого пола? Утеплитель покрывает всю площадь, поэтому считаем площадь дома (если есть помещения, где теплый пол не нужен, то эти помещения не считаем). Но надо учесть подрезку, обычно на неё прибавляется до 5%. Ну и полученное число умножить на количество слоёв утеплителя.

Итак, плиты полистирола имеют паз, что даёт плотное соединение. Укладываем первый лист полистирола в угол комнаты, прижимая плотно к стенам. Плиты кладём надписью вверх:

Затем укладываем остальные листы, плотно подгоняя их один к одному:

Где нужно обойти препятствия (колонны, например), подрезаем листы. Полистирол режется хорошо обычным остро отточенным ножом, никаких электрических приспособ не нужно. Наносим линию отреза маркером по линейке, подкладываем под лист что-нибудь, обо что нож не затупится, и – режем. Всё просто.

Чтобы утепление было качественней, кладём следующий ряд так, чтобы листы были в шахматном порядке:

При необходимости точно так же настилаем второй слой полистирола, тоже стараясь, чтобы стыки нижнего перекрывались листами верхнего слоя. Ещё лучше второй слой утеплителя положить перпендикулярно первому (то есть, если первый слой положен вдоль комнаты, то второй — поперёк).

При правильно устроенном теплом поле температура теплоносителя невелика (32…40 градусов). Это значит, что нужно не скупиться на теплоизоляции, а класть её не меньше 100 мм толщиной, а лучше 150 мм. В этом случае вы не будете обогревать поверхность планеты — тепло не будет уходить в землю. На теплоизоляции не экономим!

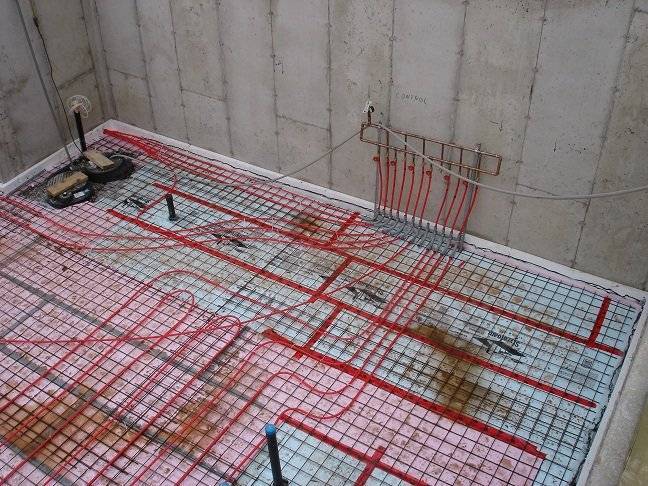

Как уложить сетку для теплого пола?

Какой бы ни была сетка, она делается по всему помещению. По длине поверхность может быть большой, тогда сетку кладут внахлест и соединяется проволокой.

От каждой стены по периметру делается отступ, а армирование сложных оснований со ступеньками или переходами любой сложный рельеф повторяется. В таком случае сетка фиксируется особыми крепежами, чтобы сохранялось подвешенное на 2 см от основания состояние.

С чего начать работы?

Подготовительные работы начинают с размещения сетки на некоторой высоте от основания. Вычислить высоту можно по размеру стяжки. Крепление проводится брусками из дерева, кирпичными обломками или профилем из металла. Главное условие – толщина подставок, которые должны пропускать бетонную заливку.

Перед заливкой стяжки выкладываются гравий и песок, делаются слои теплоизоляции и слой защиты от воды. Сделав такой «пирог», можно приступать к крепежу кладочной сетки и начинать заливку бетонной смеси.

Особенности проведения работ

Есть некоторые особенности укреплении стяжки:

  • В смесь для заливки нужно обязательно добавить пластификаторы, чтобы раствор проникал в ячейки разных размеров;
  • Перед началом работ изучается инструкция от производителя. В ней указываются все нюансы.

При укреплении стяжки также есть некоторые рекомендации профессионалов, которые нужно учесть:

  1. Сетку нужно делать не на черновых полах, а в толще бетонного слоя;
  2. Сетки в ячейках нужно делать так, чтобы они не препятствовали заливке раствора бетона;
  3. Нельзя допускать загрязнений при армировании;
  4. Каждый элемент армирования утапливается в стяжке и не выступает на поверхности. В таком случае не будет коррозии на стержнях из металла.

Укладывать сетку нужно в нижнюю треть слоя. Подставки можно купить любой формы – стойки, короны или стульчики. При использовании композитного или пластикового армирования действуют следующим образом:

Технология монтажа

Разберемся, как правильно выполнить монтаж сетки для укладки теплого пола.

Не имеет значения, какую сетку вы решили использовать – армирование выполняется по всей площади пола. Если длина заливаемой поверхности большая, разрешается укладка сетки для армирования внахлест, с последующим соединением проволокой.

Не забываем, что от стен делаются отступы. Если армируется сложное основание, имеющее плавные переходы или ступеньки, рельеф необходимо повторять. В таких случаях сетку монтируют на специальные крепежи, чтобы она находилась в подвешенном состоянии на расстоянии двух сантиметров от основания.

Подготовительные работы

Сначала необходимо правильно разместить сетку для напольнойстяжки.

Устанавливают ее на определенной высоте от основания, учитывая при этом толщину будущей стяжки для теплого пола и размер стержней сетки. Для этого разрешается использовать различные приспособления – деревянные бруски, обломки кирпичей, металлический профиль и т. п. Главным условием является то, что подставки должны иметь нужную толщину, позволяющую раствору проникнуть под нагревательные элементы.

До того момента, как начнете заливать стяжку, необходимо выложить слои песка, гравия, гидро- и теплоизоляции. После устройства такого «пирога» разрешается устанавливать арматурную сетку и выполнять заливку раствора.

Нюансы армирования

Существуют общие правила устройства и армирования стяжки, которых следует придерживаться в работе:

  • не смотря на разные виды сетки для армирования, в песчано-цементный раствор для увеличения прочности и эластичности добавляются пластификаторные компоненты. Смесь получает возможность проникать в ячейки любых размеров,
  • до начала работ с сеткой рекомендуется изучить сопроводительную инструкцию от изготовителя.

Имеются и определенные особенности армирования:

  • чтобы не случилось, сетка должна располагаться непосредственно в толще слоя, а не на черновом полу,
  • ячейки сетки определяются с таким расчетом, чтобы не создаватьпрепятствий для заливки бетонной смеси.
  • арматурная сетка не должна иметь загрязнений,
  • элементы сетки не должны выступать на поверхность стяжки. Это позволит исключить образование коррозии на металлических стержнях.

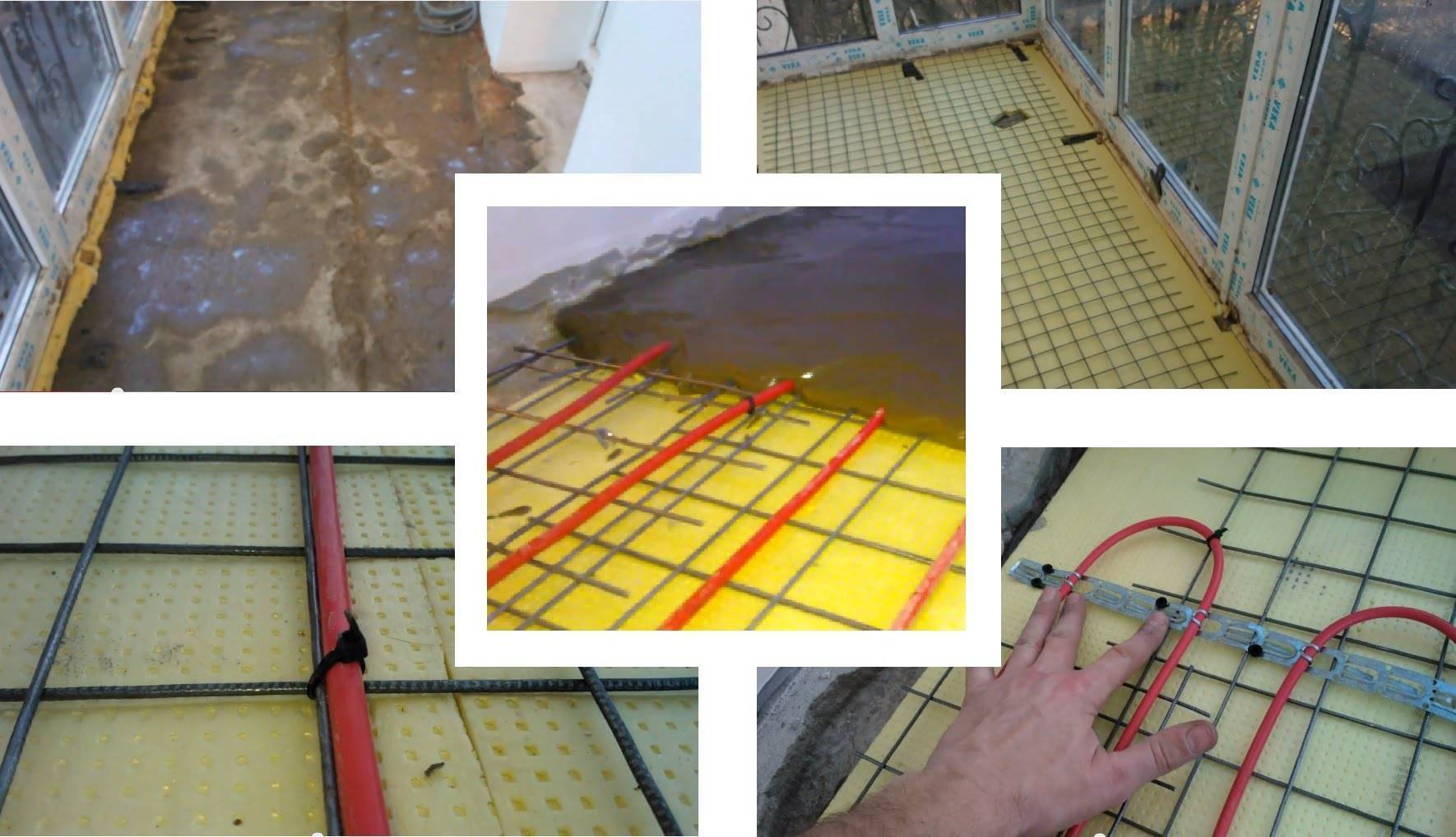

Укладка сетки

Арматурная сетка размещается в нижней трети заливаемого слоя. Подставки укладываются в очках пересечений прутьев. Для удобства монтажа есть возможность приобрести специальные подставки, изготовленные в виде корон, стоек, стульчиков и т. д.

При установке сетки соблюдается одна немаловажная особенность – шаг установки подставок зависит от толщины предполагаемой стяжки.

Если вы решили использовать композитную или пластиковую сетку, то действовать придется несколько иначе:

  • проведя подготовительные работы по устройству пирога, следует залить третью часть раствора и выровнять слой,
  • после этого укладывается сетка, утапливается в растворный слой,
  • как только выполните укладку электрического кабеля или теплого водяного пола по сетке, заливается оставшаяся часть раствора, для выравнивания которой выставляются маяки,
  • такие виды сеток разрешается укладывать непосредственно на трубы системы теплого пола, но появляется вероятность того, что раствор не полностью заполнит все пустотные участки.

Применение каждого известного варианта армирующей сетки отличается своими достоинствами и недостатками, и это необходимо учесть на начальном этапе работ.

Популярные производители

Армированные сетчатые конструкции, которые применяются для стяжки электрического или водяного тёплого пола, выпускают многие компании. К наиболее популярным производителям относятся:

  1. Армпласт — специализируется на выпуске стеклопластиковой продукции, она применяется при заливке электрического типа тёплых полов. Кроме того, стеклопластиковое изделие используется, чтобы усилить штукатурный слой или кладочный раствор.

Плюсы стеклопластикового армирования от Армпласт: не подвержено коррозии, продолжительный срок службы, имеет лёгкий вес, в 2 раза крепче стальных, имеет схожий коэффициент расширения с бетоном и не проводит электрический ток.

Фибраснаб — выпускает армированную продукцию из металлических сварных стержней. Сетка компании отличается повышенной жёсткостью из-за практически идеально квадратной формы ячеек. А оптимально подобранный шаг укладки проволоки позволяет избежать перерасхода материала.

Изделия Фибраснаб изготавливаются из стали толщиной 0,65 мм, в рулонах 25 метров, что уменьшает количество стыков. Покрыты оцинкованным слоем — это оберегает от повреждений и продляет срок службы. Сцепление раствора с поверхностью увеличивается, за счёт расположения ребер сетки под углом.

Тепах — продукция изготавливается путём экструзии из полипропилена. Данный способ позволяет получить изделия с повышенной прочностью и гибкостью. Сетки Тепах — отличный вариант для укладки стяжки, имеющей толщину до 8 см под водяную или электрическую систему обогрева пола.

Отличительные характеристики продукции компании: не деформируется при усадке бетона, имеет незначительный вес, не подвержена химическому воздействию из вне, легко поддаётся резке, что упрощает процесс монтаж.

Гридекс — специализируется на выпуске базальтовых видов. Базальтовое волокно имеет низкую теплопроводность, что идеально подходит при сооружении конструкций для  отопления полов. Кроме того, оно не подвержено воздействию агрессивных сред, поэтому применяется при армировании с использованием цементно-бетонного раствора.

Гридекс пропитывает базальтовые сетчатые изделия акрилатом, что улучшает адгезию материала. Стандартный размер ячеек в выпускаемых сетках 25 на 25 мм.

ЛенСтройДеталь — производит качественную продукцию из стальных прутьев, покрытых оцинкованным защитным слоем. Использование металлических изделий значительно увеличивает срок службы и прочность бетонной поверхности.

Компания изготавливает сетку для тёплых полов из проволоки с диаметром 4 мм, с размером ячеек 100 на 100 мм.

Видео

Водяной теплый пол. Про армировку, мебель, опрессовку и дискомфорт

Технология монтажа

При сооружении тёплого пола с укладкой армирующей сетки, важно правильно производить её монтаж. При заливке большой площади, допустима укладка внахлёст, а соединяются изделия проволокой

При нестандартной поверхности со ступенями или переходами, требуется повторять рельеф основания

При заливке большой площади, допустима укладка внахлёст, а соединяются изделия проволокой. При нестандартной поверхности со ступенями или переходами, требуется повторять рельеф основания.

Сетка монтируется на крепёжные изделия в подвешенном виде, на расстоянии 2 см от черновой основы.

Видео

Армирование фундамента УШП / Сетка для водяного теплого пола. Часть 18

Подготовительные работы

При наличии готового основания, его требуется выровнять и заделать неровности. Затем уложить полиэтиленовую плёнку для гидроизоляции, и теплоизоляционный слой. По периметру, помещение нужно проклеить демпферной лентой, для компенсации температурных деформаций.

Перед началом процесса заливки стяжки по грунту, необходимо подготовить «пирог» — гравий и песок, слой теплоизоляции и гидроизоляции. И лишь потом, делать монтаж кладочной сети и заливать раствор.

Если армирование производится на отсыпное основание, то следует сделать два слоя армирования.

Укладка сетки

Важным моментом при армировании является правильное размещение сетки. Кладётся она на небольшой высоте от основы. Определяется данная высота с учётом толщины стяжки тёплого электрического или водяного пола, и диаметра прутьев сетки.

Для создания промежутка между основой и арматурой, под неё можно подкладывать деревянные брусочки, кусочки кирпича или металлопрофиль. Нужно, чтоб эти подставки давали возможность раствору проникнуть под элементы нагрева.

Армирование должно размещаться в нижней третьей части бетонного слоя. Подставки следует укладывать в места, где происходит пересечение прутьев.

Чтобы облегчить процесс монтажа, можно купить готовые приспособления для подставки, которые имеют форму корон, стоек или стульчиков. Кладутся полосы изделия внахлёст 10 см, с отступом от стен около 2 — 3 см.

Процесс укладки композитной конструкции или из пластика, иной:

  • после обустройства «пирога» производится заливка 1/3 части раствора и его выравнивание;
  • затем, поверх кладётся сетка, она вдавливается в слой стяжки;
  • сверху укладывается кабель или трубы водяного тёплого пола, и заливаются оставшимся раствором, поверхность ровняется по установленным заранее маячкам.

Пластиковые и композитные вида сеток можно класть прямо на трубы водяной системы, но есть риск возникновения пустот при заливке.

Крепление нагревательных элементов

Самым простым способом закрепить контур водяного тёплого пола или кабель к сетке — использовать хомуты.

Можно производить фиксацию с помощью крепёжной ленты или проволоки, но вариант с хомутами более удобный и практичный.

Особенности армирования

Есть единые правила, которые нужно соблюдать при армировании тёплых водяных или кабельных полов:

  • не зависимо от вида армирующего материала, чтобы увеличить прочность и эластичность раствора из цемента и песка, в него рекомендовано добавлять пластификаторы;
  • запрещено касание изделия с черновым покрытием, оно должно быть внутри растворного слоя;
  • недопустимо, чтобы сетка была грязная;
  • нельзя, чтобы элементы армирования выступали на поверхности стяжки.

Кроме того, прежде чем приступать к работе, следует ознакомиться с сопроводительной документацией, приложенной к армирующей продукции.

Виды и свойства армирующих сеток

Для армирования стяжек используется 3 вида сеток:

Композитная арматура соединяется проволокой или пластиковыми жгутами

Пластиковая полипропиленовая сетка для армирования представляет собой превосходную альтернативу более традиционным металлическим сеткам

Толщина сеток и размер ячеек имеют большое значение при расчетах прочностных характеристик основания. Чтобы правильно подобрать сетку, необходимо ознакомиться с основными свойствами каждого вида.

Стальные сетки

Для армирования стяжек используются сетки, сваренные из стальной проволоки, толщина которой не меньше 2,5 мм. Чаще всего такие сетки выпускаются не в рулонах, а в листах, поскольку при большой толщине проволоки гибкость изделия заметно снижается. Стандартные размеры рулонов равняются 1,5х2 м и 0,5х2 м; оптимальные размеры ячеек составляют 100х100 мм, 150х150 мм и 200х200 мм, в зависимости от фракции наполнителя и толщины стяжки. Отличительной особенностью сетки для армирования являются мелкие насечки, расположенные с шагом 2-3 мм по всей поверхности проволоки. Такие насечки предназначены для увеличения сцепления сетки с бетонным раствором. Чем больше предполагаемые нагрузки на пол, тем толще используется проволока для сетки.

Проверяйте качество сварных соединений в момент покупки

Сетка сварная для армирования

При выборе сварной сетки обязательно проверяйте качество сварочных соединений. Нередко в продаже попадается сетка, где соединения сварены через одну, а то и 2-3 ячейки. Это в разы снижает прочность стяжки и приводит к появлению трещин при усадке. Сами соединения также следует внимательно проверить на отсутствие следов коррозии, истончения металла, черных пятен. Если проволока оцинкована или покрыта полимерным составом, в местах пересечения покрытие должно быть абсолютно целым, без трещин и отслоений. Любые дефекты ускоряют коррозию проволоки, соответственно, снижается и надежность армирующего слоя.

Сетка стальная сварная для армирования, виды

Композитные сетки

Появление композитных сеток для армирования позволило в разы увеличить эксплуатационные свойства стяжек. Металл, даже оцинкованный, под воздействием влаги и некоторых добавок в бетонных смесях со временем полностью разрушается, оставляя пустоты внутри стяжки, на месте которых появляются трещины. Композитные материалы ни воды, ни химического воздействия не боятся, а потому годами остаются в толще бетона без изменений. Изготавливаются композитные сетки чаще всего из стекловолокна, но бывают и другие разновидности – из базальтовых и углеродных волокон, пропитанных полимерным связующим.

Пластиковые сетки

Если Вы армируете ненагруженные стяжки толщиной до 80 мм, вместо металлической сетки можно использовать полимерный аналог – сетку из полипропилена. Пластиковая сетка, в отличие от металлической, обладает большей эластичностью и весит меньше. За счет этого она растягивается, не деформируясь при этом, и сохраняет свои свойства. Это свойство исключительно полезно при усадке здания. Возникающие усадочные деформации растягивают сетку, а стяжка теряет целостность. В этом случае металлическую сетку может «повести», и она разорвет стяжку. Довольно часто для армирования применяется общестроительная пластиковая сетка ОСС. Она продается в виде рулонов с шириной от одного до 4 метров, длиной от 10 до 15 метров. За счет малого удельного веса такая стека легко транспортируется и просто монтируется в стяжку любой конфигурации. Так как разделывание полипропиленовых ячеек на куски производится легко, трудозатраты еще больше снижаются.

Пластиковая сетка не подвержена коррозии, на нее не влияют агрессивные среды. Исключено появление ржавчины в массе цементного раствора и, как следствие, проступание рыжих пятен на поверхности стяжки.

Достоинства полимерной сетки в качестве материала для армирования стяжки:

  1. Способность не экранировать средства связи (пластик не создает помех для радиоприемников, телевизоров, телефонов, раций.);
  2. Легкий монтаж, благодаря чему можно сэкономить на рабочей силе;
  3. Повышенная эластичность;
  4. Исключительная прочность на растяжение;
  5. Высокая геометрическая стабильность;
  6. Небольшая стоимость;
  7. Химическая инертность (не ржавеет, не вступает во взаимодействие с химическими средами);
  8. Небольшой вес.

Армирование стяжки с использованием пластиковой сетки выполняется по той же схеме, что и с металлической сеткой.
