Как сделать сдвижные ворота своими руками?

Советы по установке откатных ворот

Установка откатных ворот своими руками требует определенных навыков и знаний, но это вполне выполнимо. Вот несколько советов, которые помогут вам в этом процессе:

Планирование. Определите размеры ворот и учтите все архитектурные особенности вашего участка. Учтите также, что вам потребуется дополнительное пространство для откатывания ворот.
Подготовка материалов. Подберите качественные материалы, которые прослужат долгое время

Это важно, так как ворота подвергаются сильным нагрузкам и воздействию погодных условий.
Основание
При установке откатных ворот важно уделить внимание подготовке основания. Оно должно быть ровным и прочным.
Сварка
Если вы делаете металлические ворота, убедитесь, что у вас есть навыки сварки и нужное оборудование

При сварке обязательно следуйте мерам безопасности.
Направляющие и ролики. Не экономьте на роликах или подшипниках, так как от их качества зависит плавность и легкость откатывания ворот.
Завершающая обработка. После установки ворот обработайте их антикоррозийными средствами и покрасьте. Это продлит срок службы ваших ворот.
Безопасность. Убедитесь, что ворота безопасны в использовании. Если ворота слишком тяжелые, рассмотрите возможность установки автоматического привода.

Помните, что установка откатных ворот — это ответственная работа. Если вы сомневаетесь в своих способностях, лучше обратиться к профессионалам. Но если вы готовы принять этот вызов, тщательное планирование и подготовка помогут вам успешно справиться с задачей. В целом, изготовление откатных ворот своими руками — задача вполне посильная, но требующая внимания к деталям и точности. Самостоятельное создание ворот позволит вам не только сэкономить деньги, но и получить уникальное конструктивное решение, идеально подходящее под ваш участок. Придерживайтесь инструкций, соблюдайте технику безопасности, и результат вас обязательно порадует!

Особенности конструкций и эксплуатации раздвижных ворот

Раздвижные ворота различаются по конструкциям и бывают:

• рельсовыми;
• подвесными;
• консольными.

Чтобы определиться с выбором конструкции, подходящей для вас, рассмотрим каждую подробнее. Различаются они не только способом эксплуатации, но и сложностью чертежа, и длительностью работ.

Консольный механизм

Здесь откатное полотно установлено поверх направляющего рельса. Преимущества данного сооружения следующие:

отсутствие ограничителя по верху, что немаловажно, если на территорию будет заезжать не крупногабаритный транспорт;
большая парусность;
механизм непросто взломать;
простота чертежа и возведения;
легко изготавливаются самостоятельно;
подвесные ворота.

Как понятно из названия, крепятся на рельс снизу. Они подойдут для гаража, ангара и других крытых построек. При установке их на приусадебном участке стоит помнить, что крупная техника и транспорт не смогут проехать во двор. Монтаж их сложнее.

Колесные ворота

Это наземная модель, и она имеет массу недостатков:

• При монтаже направляющий рельс крепится прямо в бетон или грунт, поэтому потребуется повышенное количество роликов для плавного скольжения.
• Конструкция располагается непосредственно на земле, это повышает риск засорения и блокировки механизма.
• Летом и в межсезонье внутрь будет попадать мусор, трава и листья, в зимнее время наледь. При дождях и таянии снега металл подвергнется коррозии.

Чтобы сделать выбор в пользу какого-то варианта, нужно исходить из личной ситуации: живете ли вы в доме постоянно, или приезжаете, время от времени, будет ли заезжать на придомовую территорию транспорт и т.д.

Видео: виды откатных ворот

Откатные ворота преимущества и недостатки

Откатные ворота обладают рядом ключевых преимуществ, которые делают их идеальным выбором для многих владельцев домов. Однако, как и любое другое решение, они имеют свои недостатки. Давайте рассмотрим преимущества и недостатки откатных ворот в следующей таблице:

Преимущества	Недостатки
Экономия пространства. ворота открываются вдоль забора, что позволяет оптимально использовать пространство.	Высокая стоимость. откатные ворота и их установка обычно стоят дороже, чем обычные ворота.
Надежность и долговечность. с правильной установкой и обслуживанием, откатные ворота могут служить долгие годы.	Сложность установки. установка откатных ворот требует специальных навыков и оборудования.
Универсальность. откатные ворота подходят для широкого спектра построек и стилей домов.	Не подходит для неровных участков. откатные ворота требуют ровной поверхности для нормальной работы.
Возможность автоматизации. откатные ворота легко автоматизировать, что добавляет удобства.	Необходимость в регулярном обслуживании. для сохранения работоспособности ворот требуется регулярное обслуживание.

Важно помнить, что ваши конкретные нужды и обстоятельства определяют, будут ли откатные ворота лучшим выбором для вас. Прежде чем принять решение, внимательно взвесьте все преимущества и недостатки

Делаем раздвижные ворота своими руками

Оборудование

Для начала нужно иметь весь необходимый инструмент и материал.

Инструменты, которые понадобятся в процессе изготовления раздвижных ворот:

1. Строительный миксер для бетона, аппарат для выполнения сварочных работ, машинка для шлифовки или болгарка;

Важно! Сварку необходимо выполнять в шахматные порядки. Иначе каркас может перегреться и деформироваться.

2. Все, что может понадобиться для кладки кирпичей;
3. Шуруповерт, ножницы для металла, дрель, перфоратор используются на этапе возведения каркаса и его обшивки;
4. Лопата, молоток, лом, понадобиться при выполнении земельных работ;
5. Стремянка, уровень, рулетка и гаечные ключи;
6. Инструменты для окрашивания.

Материалы

С инструментом обычно все просто, а вот подобрать материалы уже затруднительно.

Дело в том, что при подборе комплектующих по-отдельности, они могут просто не подойти друг к другу, а это скажется на качестве и функциональности конструкции.

Например, ворота будут перекошенными в одну сторону или будут заметны зазоры между элементами. Поэтому, если есть возможность, лучше купить комплектующие специальным набором, где все детали уже согласованы.

Есть много фирм, которые занимаются продажей таких комплектов с возможность доставки заказа на место.

Основные элементы комплекта раздвижных ворот

1. Каркас;
2. Несущая тележка;
3. Несущая балка;
4. Плато с роликами от боковых качаний;
5. Концевой ролик;
6. Ловушка концевого ролика.

Перед началом работы важно составить точные чертежи с указанием габаритных размеров конструкции и отметками просветов, расстояния для отката. Только тогда можно будет определиться с тем, как сделать ворота

Материалы для выполнения работ

1. Составляющие бетона: цемент, песок, щебень;
2. Для фундамента: арматура, швеллер, двутавр;
3. Для сбора опорных столбов: кирпичи, бетонные блоки или дерево;
4. Опорный каркас потребует металлический профиль;
5. Материал для наружной отделки. Например, листы профнастила.

Этапы сборки раздвижных ворот своими руками

1. Подготовка основы под ворота. Здесь нужно учитывать состав почвы на которой планируют монтировать конструкцию и массу самих полотен. Обычно верхний слой грунта убирают и устанавливают арматуру. Затем переходят к формированию фундамента под столбы и прокладке трубы с электрикой для автоматики.
2. Создание каркаса. Раму будущих ворот выполняют из профильной трубы. По низу полотна приваривается шина из набора для раздвижных ворот, а если ворота планируются автоматическими, то на шину крепится зубчатая рейка из того же комплекта. Крепеж должен быть приварен точно по горизонтали. Иначе неизбежна излишняя нагрузка на привод и, как следствие, скорая поломка.
3. Окрашивание ворот. В условиях самостоятельного исполнения ворот наиболее оптимальным будет метод распыления краски либо нанесение обычной кистью.
4. Монтаж несущих кареток с роликами и оставшихся элементов конструкции на забетонированный фундамент. Обычно для этого используют крупный анкерный болт или приваривают к закладному элементу.

После крепят улавливатели и накатной ролик к шине, верхний держатель полотна к столбу, а также зубчатую рейку.

5. Наполнение полотен и монтаж их на каретки. Заполняют полотна створок любым отделочным материалом. Например, из металллопрофиля, дерева или металлического штакетника.

Важно! Наполнение полотен следует выполнить до их монтажа.

Наполнение выполняется при помощи заклепок или саморезов.

6. Установка и наладка автоматического привода и системы безопасности.

Это были основные шаги в создании раздвижных ворот своими руками. На деле может оказаться гораздо больше манипуляций, это будет зависеть от выбранной модели.

Самодельные раздвижные ворота выйдут на порядок дешевле, чем заказ у коммерческой фирмы по розничной цене. Но придется приложить усилия и вникнуть в правила их возведения, чтобы потом не жалеть о сэкономленных средствах, а наслаждаться конструкцией.

Как изготавливаются рельсовые откатные ворота своими руками: порядок действий

Подобная конструкция получила достаточно большое распространение благодаря своей простоте и доступности. Система предполагает наличие специального рельса, закреплённого на поверхности земли, и роликов, прикреплённых к нижней части ворот. Во время открытия створка смещается по рельсу на требуемое расстояние. Предлагаем разобраться, каким образом монтируется подобная конструкция.

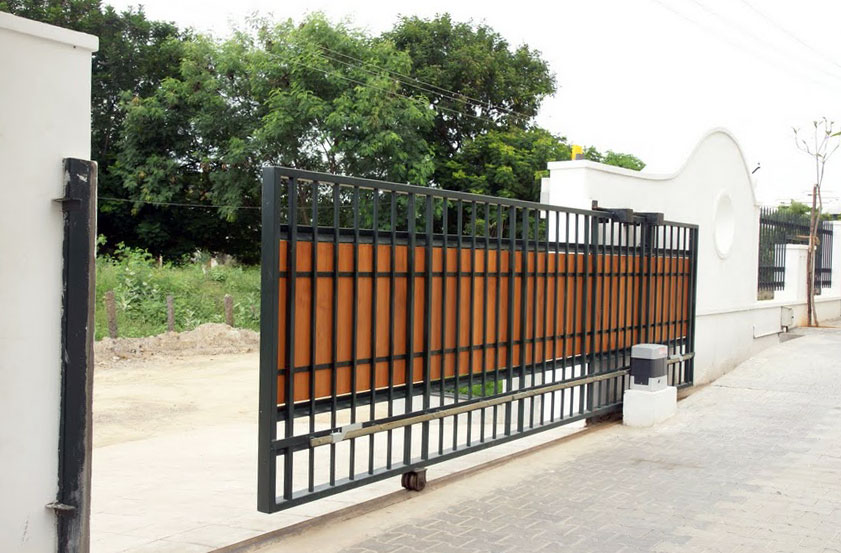

Ролики движутся по специальному наземному рельсу

Необходимые для работы инструменты и материалы

Для монтажа следует иметь в наличии:

• сварочный аппарат;
• пилу;
• болгарку;
• шуруповёрт;
• ручной слесарный инструмент.

Для изготовления сдвижной рельсовой конструкции потребуется профильная труба различного сечения, материал для полотна, крепёжные элементы, фурнитура, бетонный раствор.

Количество материала, требуемое для откатной системы, зависит от дизайна и размера ворот

Подготовка основания для двигательного механизма

Основание формируется с внутренней стороны участка вдоль забора. Для фундамента готовится котлован шириной 0,5 м и глубиной 1,5-2 м. Последний параметр зависит от глубины промерзания грунта. Длина траншеи для откатной системы равняет удвоенной ширине ворот.

На дне траншеи формируется подушка из щебня либо смеси, состоящей из гравия и песка. Выполняется армирование. Для изготовления каркаса преимущественно используется арматура диаметром 10 мм. Производится заливка бетонной смеси, состоящей из одной части цемента, двух песка и четырёх щебня. Заливку производят постепенно, не допуская изменения положения установленных элементов.

Заливка бетонного раствора для бетонного основания выполняется постепенно

Установка опорных столбов и монтаж направляющих

После высыхания бетонного раствора приступают к монтажу направляющих и установке опорных столбов. Рельс должен располагаться горизонтально и параллельно ограждению. Чтобы обеспечить требуемое пространственное положение элемента, вдоль бетонного основания натягиваем нить. К бетонному основанию прикручиваем направляющую для откатной конструкции.

Рельс следует надёжно зафиксировать

Установку опорных столбов выполняем в следующей последовательности:

Иллюстрация	Описание действия
	Выполняем разметку, определяя диаметр и местоположением под опорные элементы. Они должно располагаться достаточно близко к сформированному основанию.
	Производим выемку земли на нужную глубину с учётом уровня промерзания грунта и эксплуатационной нагрузки. Установленные опорные столбы должны выдержать откатные ворота с учётом ветровой нагрузки.
	Монтируем опорные столбы. С помощью уровня тщательно контролируем их пространственно положение во всех плоскостях. Для фиксации опор используем бетонный раствор.

Изготовление полотна откатных ворот

Если нет готового полотна откатных ворот, руководствуясь чертежом, изготавливаем его своими руками. Работы следует выполнять в горизонтальной плоскости, разложив элементы конструкции на ровной поверхности. Сначала свариваем каркас, а затем к нему крепим облицовочный материал.

Положение каждого элемента должно быть тщательно выверено

Установка конструкции и фурнитуры

Изготовив ворота, приступаем к их установке. Для этого:

Иллюстрация	Описание действия
	К нижней части полотна крепим ролик. Способ крепления зависит от конструктивных особенностей выбранной фурнитуры.
	Крепим ограничители, которые не позволят створке сместиться дальше столбов, и элементы запорной системы. Замок должен иметь подходящее конструктивное исполнение. Если система двустворчатая, можно к каждой створки приварить уши для навесного замка. Полотно устанавливаем на направляющий рельс и проверяем работоспособность собранной конструкции.

Сборка каркаса створки

Чтобы упростить работу, следует подготовить схему каркаса заранее. Это облегчит сборку ворот.

Каркас ворот собирается на ровной, просторной поверхности. Сваривается каркас, начиная с нижних элементов, в шахматном порядке для исключения перегрева металлических труб. После сваривания основного несущего каркаса к нему приваривают вертикальные элементы, верхнюю поперечную и откосную трубы. Для монтажа профнастила к основанию конструкции привариваются заполняющие элементы – благодаря им полотно будет более жестким и устойчивым. После остывания готовую конструкцию необходимо покрыть алкидной краской (из пульверизатора).

После высыхания можно приступать к обшиванию ворот профнастилом. Если речь идет о художественной ковке или о стальных листах, то их приваривают на этапе сборки каркаса, и потом все вместе окрашивают.

Как изготовить откатные ворота

Пришло время выбрать материал, из которого будут сделаны ворота. Основу полотнища составляет рама, ведь она призвана удержать вес створки. Чаще всего специалисты склоняются к обустройству ворот из металлопрофиля. Панели отличаются простотой использования, надежностью и износостойкостью.

Определившись с размерами створок, нарежьте детали. Ворота состоят из обрешетки и рамы. Чтобы сделать конструкцию, применяют трубу из металлопрофиля 60×3 мм. Для внутренней составляющей подойдет труба 40×20 мм. Сначала к раме приваривается обрешетка. Хорошее крепление представлено дополнительными саморезами.

Для дальнейшей работы из оборудования понадобится болгарка, снабженная зачистным кругом. При помощи болгарки избавляются от ржавчины и окалины, имеющихся на трубах. Помните о правилах безопасности – надевайте специальные защитные очки.

Конструкционные особенности

Существует всего три вида откатных ворот, которые отличаются по способу установки узла автоматики: с нижней, верхней и средней балкой. Расположение несущей рельсы определяет способ установки электропривода. Если планируется монтировать раздвижные ворота на даче, лучше всего будет выбрать последний из вариантов. Это обусловлено тем, что расположение балки посередине полотна створки позволит избежать необходимости регулярной очистки проема от снега в зимний период.

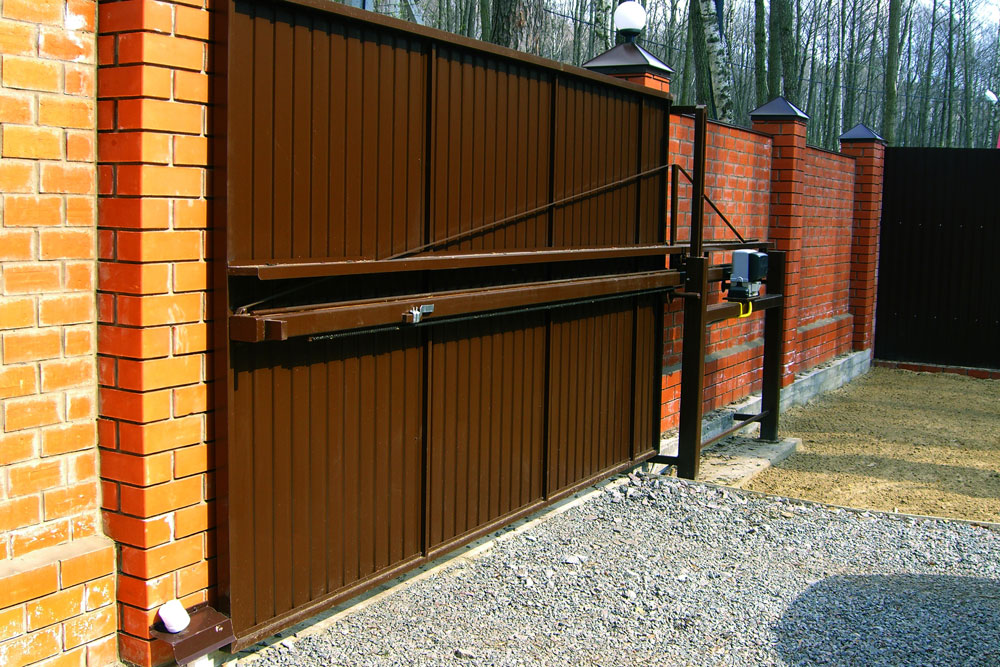

Конструкция откатных ворот консольного типа с автоматикой

Можно выбрать как механический, так и автоматический способ управления. Если правильно выполнить установку ворот, оба варианта будут эксплуатироваться довольно легко, без необходимости приложения физических усилий для воздействия на створку.

Типы откатных конструкций: на данный момент рельсовые ворота уже считаются пережитком прошлого.

Крепление подвижного полотна обеспечивает набор фурнитуры, куда входит: два вида уловителей (нижний, верхний), боковой ролик и кронштейн, несущая балка, роликовые системы.

Более подробно об электроприводе

Если планируется устанавливать своими руками раздвижные ворота с автоматическим управлением, нельзя забывать о способе крепления узла автоматики. Для этого необходимо закрепить зубчатую рейку на подвижном полотне конструкции. Именно посредством этого элемента осуществляется передача основного нагрузочного усилия от привода воротам.

Подобные конструкции стоят намного дороже, а их подключение своими руками требует определенных навыков. Узел автоматики можно прибрести отдельно. Это означает, что данный механизм не является обязательным для установки. Если выбраны раздвижные ворота со средней балкой, монтаж привода выполняется на том же уровне, что и направляющий рельс, а именно, посередине полотна секции. Для этого в фундамент закладываются металлические столбы нужных размеров.

Что это – откатные ворота?

Разберемся, что же собой представляют откатные ворота, какими они бывают и в чем их различия и преимущества. Ворота этого типа состоят из установленного на рельсы из металлического профиля полотна, которое плавно движется по направляющим посредством специальных роликов. Механизм позволяет экономить свободное пространство, автоматизирован и работает благодаря электрическому двигателю мощностью 40-100 Вт. По типу крепления выделяют откатные по рельсу, консольные и навесные ворота. Рассмотрим каждую из конструкций подробнее.

Навесные

Такие ворота обычно устанавливают на въезде на территорию промышленных предприятий. Их конструкция обеспечивает движение полотна по верхней балке при помощи роликовых тележек, а высота проема позволяет проезжать грузовому транспорту. В последнее время подвесные ворота, несмотря на надежность и длительный срок эксплуатации, используют все реже из-за значительных затрат металла на их возведение.
как сделать откатные ворота

Консольные

Данный тип ворот не имеет верхней балки, ограничивающей проем, и движется на роликовых блоках по консоли, которую располагают сверху, снизу или посередине полотна. Конструкция с нижним креплением проще в реализации, поскольку другие два варианта требуют возведения дополнительных опор.
Ворота с расположенной посередине консолью

Откатные по рельсу

Откатная конструкция, перемещающаяся по нижнему рельсу на роликах, надежна, но не слишком практична. Попадание на рельс мусора, снега, а также намерзание на нем льда способно временно вывести ворота из строя. Поэтому, если вы не планируете постоянно убирать участок вокруг ворот или проживаете в местности с суровым климатом (сильные снегопады, долгая зима), лучше выбрать консольный механизм открывания.
Механизм с нижним рельсом

Преимущества и недостатки откатных ворот

Преимущества:

• простота открывания, не требующая больших усилий;
• разумная себестоимость изделия;
• легко поддается автоматизации;
• нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.

Недостатки:

для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;

• для отката потребуется место;
• под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.

Фурнитура для откатных ворот

Что касается участка для отката, то его длина рассчитывается по следующей формуле:

L = H x 1,4,

где L – длина ворот, H – ширина воротного проема в свету.

Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.

Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.

И еще несколько тонких моментов, касающихся хвостовика:

• если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;
• при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.

Слева хвостовик, незакрытый отделочным материалом

Пошаговое руководство по монтажу

Приступая к установке сдвижных ворот, запаситесь терпением. Выполняйте каждое действие не спеша, аккуратно. Пошаговая инструкция состоит из таких пунктов:

1. На швеллере, застывшем в основании, размещают раздвинутые каретки.
2. Наденьте раму с обрешеткой поверх роликовых кареток и выставьте по уровню.
3. Приварите платформы кареток к швеллеру. Следите, чтобы не было перекосов.
4. Приварите вверху верхний и концевой ролики. Затем снизу и сверху закрепите уловители. Концевой ролик должен попадать на нижний уловитель и разгружать его в закрытом состоянии.

Подробнее рассказывает Олег Владимирович в пошаговой видеоинструкции: https://www.youtube.com/watch?v=ddk6a0s3wsE.
