Как собрать распределительный щит для электропроводки в квартире и частном доме

Вариант 3

Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО. В третьем варианте схемы представлено вводное УЗО, которое устанавливается после счетчика. До прибора учета УЗО нельзя ставить, так как его нужно будет пломбировать, что не хотят делать инспектора. Поэтому они его разрешают ставить только после счетчика.

Для защиты человека нужно использовать УЗО с токами утечки 10-30мА. Это безопасный ток для человека, при котором он способен отдернуть руку и не получить каких-либо увечий. У варианта с использованием на вводе одного УЗО на 30мА есть один минус. При его срабатывании отключается вся квартира, дом и т.д. Также если сеть сильно разветвлённая, то УЗО может ложно срабатывать из-за естественных токов утечек, которые присутствуют в каждой бытовой технике.

В данном варианте фаза и ноль подаются на вводные контакты УЗО. Далее с выходных контактов фаза подается на автоматические выключатели, а ноль на свою нулевую шину. Запомните, что ноль до УЗО и ноль после него нельзя объединять между собой, то есть подключать к одной шине. Иначе устройство защитного отключения вы просто не взведете, так как оно будет сразу отключаться.

2 Группы потребителей – как распределить по правилам

Поступающее в дом электричество правильно распределяют между потребителями. Существуют правила, при соблюдении которых можно собирать электрический щиток своими руками:

1. 1. Все потребители мощностью 2 кВт и выше выделяем в отдельные группы. На каждую ставим автомат, рассчитанный на определенную нагрузку.
2. 2. Для стиральной и посудомоечной машины, кондиционера, других приборов с невысокой мощностью нужны автоматические выключатели на 16 А. Подключаем кабелем сечением 2,5 мм2.
3. 3. Более мощные приборы подключаем через автомат на 20 А или 32 А. Берем кабель большего сечения: 4 мм2 или 6 мм2.
4. 4. Линии к розеткам делаем отдельно на каждую комнату, применяя трехжильный кабель 2,5 мм2. В распределительной коробке делаем ответветвления к розеткам.
5. 5. Для линий освещения используем кабель 1,5 мм2, каждую защищаем автоматом 10 А. проводим отдельный кабель.

На первый взгляд подход к монтажу с подключением отдельными кабелями может показаться излишним. На самом деле, он единственно верный, обеспечивает высокую безопасность, удобство в управлении. При любой нештатной ситуации происходит автоматическое отключение группы потребителей, а не всей сети. Найти и устранить неполадку при такой схеме разводки гораздо проще.

Монтаж электрощита

Сборка щитка

Процесс сборки электрического ящика своими руками требует некоторых знаний в электротехнике и навыков работы с некоторыми электротехническими инструментами.

Основное правило сборки электрощитов – работа при отключенном электрическом питании.

Обычно стандартный электрощит состоит из:

• счетчик электрический;
• дифференциальные автоматы или устройства защитного отключения;
• автоматические выключатели для управления цепью освещения и цепью нагрузки, к которой подключены силовые электрические приборы;
• вводный автомат (его мощность должна отвечать максимально допустимой мощности квартиры);
• нулевая и заземляющая шины.

Вводной щит

Вводной щит или вводное устройство (ВУ) ставится на улице или столбе ВЛИ, от которой делается отвод к дому. В нем устанавливается счетчик учета, вводной автомат защиты, общее УЗО дома, грозозащитные разрядники и ограничители перенапряжений. Два последних устройства многие не ставят.

Вводное устройство (ВУ) должно закрываться, а для контроля, за счетчиком учета, в дверце должна быть предусмотрено окошко. Скажу больше. Многие делают ввод электропитания в дом следующим образом.

ВУ ставится на опоре ВЛИ. В ВУ не ставится счетчик учета. Счетчик учета выводится на стенку дома в отдельном боксе с окошком, со степенью защиты IP 55 под крышей или IP 65 на открытой стене. При таком монтаже, контролирующие организации энергосбыта могут прийти и, не мешая вам посмотреть показания счетчика учета.

Но все-таки, чаще делается так. На опоре ВЛИ, от которой делается отвод к дому, на высоте до двух метров, ставится металлический шкаф вводного устройства (ВУ) с полным набором оборудования и окошком для счетчика.

сборка электрощита в частном доме пример сборка электрощита в частном доме Схема

Как собрать щит учета электроэнергии 380в 15квт

Трехфазные распределительные щиты 380В часто применяют в частных домах и на много реже в квартирах в новостройках. Это позволяет снизить сечение подходящего к дому кабеля и грамотно распределить нагрузку. Зачастую отведенная мощность на дом составляет 15 кВт. Это очень широко распространенная практика в нашей стране. При такой отведенной мощности нужно устанавливать вводной автоматический выключатель номиналом 25А. Также 3-х фазное электроснабжение позволяет подключать электроплиты по трехфазной схеме. Это позволяет уменьшить номинал автомата, снизить сечение кабеля и уменьшить потребление тока по фазе. Например, варочная панель мощность 7кВт при однофазном подключении будет потреблять ток 31А, а при 3-х фазном подключении будет потреблять около 10А по каждой фазе. Давайте ниже рассмотрим типовые и не типовые трехфазные схемы в с наглядными примерами реальных собранных электрощитов.

Трехфазная схема распределительного щита

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии. Тут на входе стоит 3-х полюсный автоматический выключатель номиналом 25А-40А и с характеристикой выше групповых однофазных автоматов (с характеристикой С). Это необходимо для попытки соблюдения селективности и исключения одновременного срабатывания входного автомата и группового. Хотя при коротком замыкании скорее всего сработают и вводной автомат С25 и групповой В16. При такой минимальной разнице номиналов автоматических выключателей добиться селективности практически не возможно.

В схеме все нулевые проводники заводим на общую нулевую шину, все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода, а лучше с помощью специальной гребенчатой шины. Ниже представлена типовая трехфазная схема распределительного щита 380В. Может кому и пригодится я сюда еще вставил счетчик электроэнергии. Здесь представлена система заземления TN-S. Если у вас система заземления TN-C, то вам обязательно нужно делать переход на систему заземления TN-C-S, т.е. разделять входящий PEN проводник на самостоятельные нулевой рабочий N и нулевой защитный PE проводники. Как это правильно организовать читайте здесь.

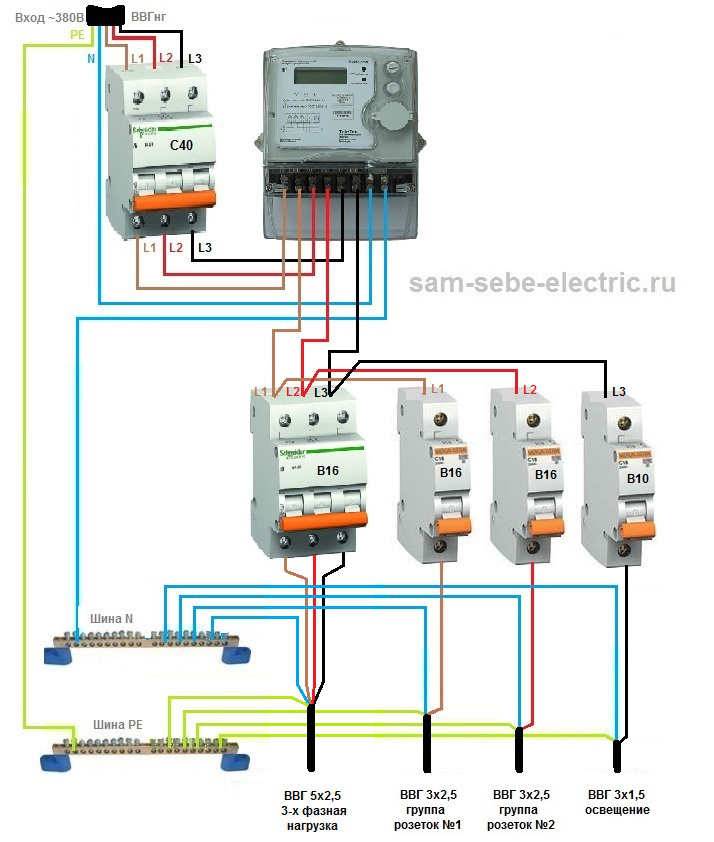

Вот наглядный пример подключения автоматических выключателей в 3-х фазном электрощите. Все фото сборки данного щитка можете посмотреть здесь: Сборка трехфазных электрощитов на заказ

Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.

Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.

Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. С их помощью обязательно нужно защищать все группы розеток. Этого требует ПУЭ, а также электробезопасность должна быть на первом месте. Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут. Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка. Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.

Ниже представлен реальный пример трехфазного щита с подключением 2-х полюсных и 4-х полюсных УЗО.

Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.

Распределительный щит (ЩР)

Распределительный щит (ЩР) или электрощит дома ставится в доме, желательно в отдельном помещении или закрывающемся закутке. В ЩР частного дома монтируются автоматы защиты и устройства защитного отключения. Для экономии места в щите и упрощении монтажа вместо тандема автомат + УЗО, ставятся дифференциальные автоматы (два в одном).

В зависимости от типа дома (кирпич или дерево) и месторасположения щита (подвал или этаж) выбирается металлический или пластиковый щит, встроенный щит или щит навесной.

Для деревянного дома больше уместен металлический навесной щит. Для каменного дома можно использовать навесной пластиковый бокс или металлический шкаф, а также можно установить щит встроенной установки.

Основные ошибки при монтаже

• Гибкий многожильный кабель без гильз на концах — слабое место в электричестве. Со временем качество контакта ослабевает, соединение начинает греться и вызывать неполадки.
• Изоляция кабеля попадает в клемму, а в моменты высоких нагрузок нагревается и плавится.
• Жилы разного сечения на один автомат — это неизбежно приводит к плохому контакту, перегреванию провода и даже пожару.
• Пайка концов — старый и не достаточно надежный способ соединения проводов. Для соединения используются только подходящие наконечники.

Обязательно выполняйте обжим многожильного провода или используйте жесткий одножильный кабель.

Расчет количества модулей

Корпуса продаются с уже закрепленными в них DIN рейками, рассчитанными на заданное число приборов, которое указывается в наименовании изделия. Под этой характеристикой понимается количество элементов кратностью в один модуль (18 мм), свободно размещаемое на фиксирующей направляющей. Для определения их точного числа потребуется сложить размеры всех устанавливаемых изделий в модулях с учетом запаса на зазоры между ними (3-4 мм).

В описании некоторых шкафов упоминаются крепежные рейки с торцевыми заглушками, после снятия которых удается освободить еще одно посадочное место. При самостоятельной сборке число таких модулей лучше планировать с небольшим запасом. Если примерные выкладки дали цифру 66, бокс желательно выбирать на 72 модуля-места.

Виды щитков для частного дома

Корпус электрощитка для наружного монтажа

Электрические щиты предназначаются для безопасной подводки и распределения электроэнергии по всему частному дому. В зависимости от своего функционального назначения делятся на следующие виды:

• Вводные устройства, обустраиваемые в месте подводки силового кабеля.
• Ящики для установки выносного электрического счетчика.
• Распределительные щиты, монтируемые непосредственно в доме и предназначенные для разводки внутренних питающих линий, а также их защиты.

Они практически не отличаются от таких же изделий, устанавливаемых в квартирах городских строений. Различие обычно проявляется лишь в том, что в них устанавливается значительно больше образцов контрольного, защитного и распределительного оборудования. В частных хозяйствах также имеется возможность сделать отдельный щиток, предназначенный специально для обслуживания линий освещения.

Основной процесс

Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит. ознакомьтесь с отдельной инструкцией, на которую мы сослались!

ознакомьтесь с отдельной инструкцией, на которую мы сослались!

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

• мультиметр (чтобы прозвонить проводку после подключения всех элементов).
• набор отверток (закручивать винтики на клеммах).
• инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
• шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке. Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик

Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

1. Повесьте корпус на стену (либо установите в подготовленную нишу).
2. Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
3. Зачистите жилы для качественного присоединения к клеммам.
4. С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
5. Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
6. Установите нулевую и заземляющую шину.
7. Нарежьте соединительные провода на подходящие отрезки.
8. Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке. мы рассказали в отдельной статье.
9. Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
10. Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика .
11. Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО. значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Что должно быть в щитке?

В только что возведенном доме вводной автомат и счетчик устанавливают электрики. С этим ничего поделать нельзя. Кстати планировать свой будущий электрический щиток нужно исходя из особенностей и места установки вводного автомата и счетчика. На сегодняшний день в новых домах приборы учета и вводные электрические коммуникации размещаются вне жилого помещения. Например, счетчик устанавливают на электрический столб или специальную опору, которая заранее монтируется на вашем земельном участке, ну а вводной автомат — куда-нибудь на стену дома.

В домах давней постройки приборы учета и автомат размещают в помещении. В квартирах эти же элементы, чаще всего, находятся на стене лестничной клетки. Если счетчик стоит прямо в доме, следует выбирать шкаф просторнее, чтобы в него кроме счетчика вошли автоматы и УЗО. В остальных случаях можно обойтись более компактным и аккуратным шкафом, но все равно его покупку стоит отложить до момента, пока вы не придумаете схему электросети.

Проектируя свою первую схему электропитания дома, не следует экономить на комплектующих, ведь от этого зависит безопасность вашей семьи и вашего имущества.

Следует использовать следующие элементы:

• устройства защитного отключения;
• дифавтоматы;
• электрический провод ПВ-3 расчетного сечения;
• гребенки для автоматов;
• шины;
• ДИН-рейки;
• ограничители на ДИН-рейки;
• автоматические выключатели;
• втулочные наконечники для одного и двух проводов.

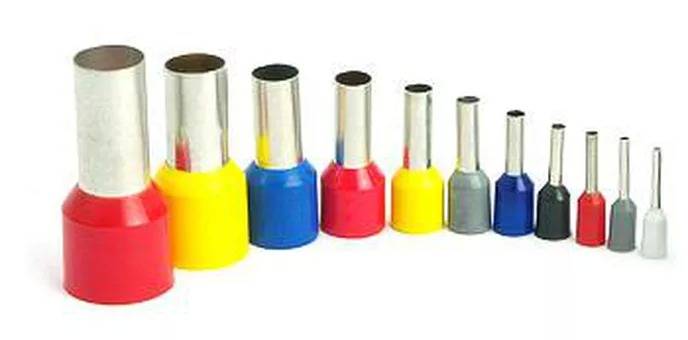

Обратите внимание! Втулочные наконечники выпускаются разноцветными. Каждый цвет соответствует сечению провода, который можно к этому наконечнику подключать. К синему подключаем провод максимум 2,5 кв

мм, к красному до 10 кв. мм

К синему подключаем провод максимум 2,5 кв. мм, к красному до 10 кв. мм.

Кроме вышеуказанных элементов при необходимости могут быть использованы: стабилизаторы напряжения, световые индикаторы, цифровые вольтметры, реле контроля напряжения и прочие полезные дополнения. Не лишним будет также подготовить самодельные наклейки с подписями, чтобы в конце сборки приклеить их на пластроны электрощита. Таким образом, все автоматы будут у вас не только располагаться в идеальном порядке, но и иметь подписи, чтобы в будущем никто не перепутал какой автомат за что отвечает.

Создавая схему электрощита необходимо начинать с УЗО, которое устанавливается сразу за счетчиком. Это основа безопасности электросети вашего дома, поскольку при возникновении утечки, именно устройство защитного отключения поможет избежать, ну или хотя бы минимизировать, возможность поражения электротоком. Проходя УЗО, фаза выходит на автоматы. Их количество будет зависеть от числа помещений, а также числа и состава потребителей.

Практика показывает, что при создании схемы электрощита следует ставить отдельные автоматы на крупных потребителей. А помещения со сложной электроникой лучше запитывать через стабилизатор напряжения. Стабилизатор подключается между УЗО и группой автоматов и размещается где-нибудь рядом со щитком.

Важно! Стабилизаторы стоят дорого, но учитывая современное состояние электросетей в городах и поселках, такие устройства могут спасти вашу электронику, чем сэкономят вам немало денег. Планируя схему электрического щитка, следует включить в нее заземляющую шину. К этой шине подключается «земля» от любого прибора

Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов

К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов

Планируя схему электрического щитка, следует включить в нее заземляющую шину. К этой шине подключается «земля» от любого прибора. Также нужна зануляющая шина. От этой шины нулевой провод пойдет на УЗО, а затем на группу автоматов.

Шкаф приобретается в последнюю очередь, когда схема уже разработана. В нем устанавливаются ДИН-рейки для автоматов и шины, а уже затем все остальные элементы. Опытные электрики рекомендуют соединять автоматы между собой с помощью гребенки. Во-первых, это удобно, а во-вторых, очень надежно. К тому же на процесс соединения автоматов вы потратите меньше времени, хотя, конечно, за гребенку придется немного переплатить.

Электрический щиток в квартире

Независимо от способа первым всегда стоит вводный автомат.

Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене

Крайне важно, что в схеме были использованы условные обозначения, которые подробно расписаны в ГОСТ. Обычно в процессе сборки проводятся отделочные работы, на время которых внутренности корпуса лучше прикрыть

Обычно в процессе сборки проводятся отделочные работы, на время которых внутренности корпуса лучше прикрыть.

Дополнительные автоматические выключатели. В клеммы вставляются оголенные концы дуг и затягиваются винтами. Удобнее всего расположить его возле входной двери в прихожей.

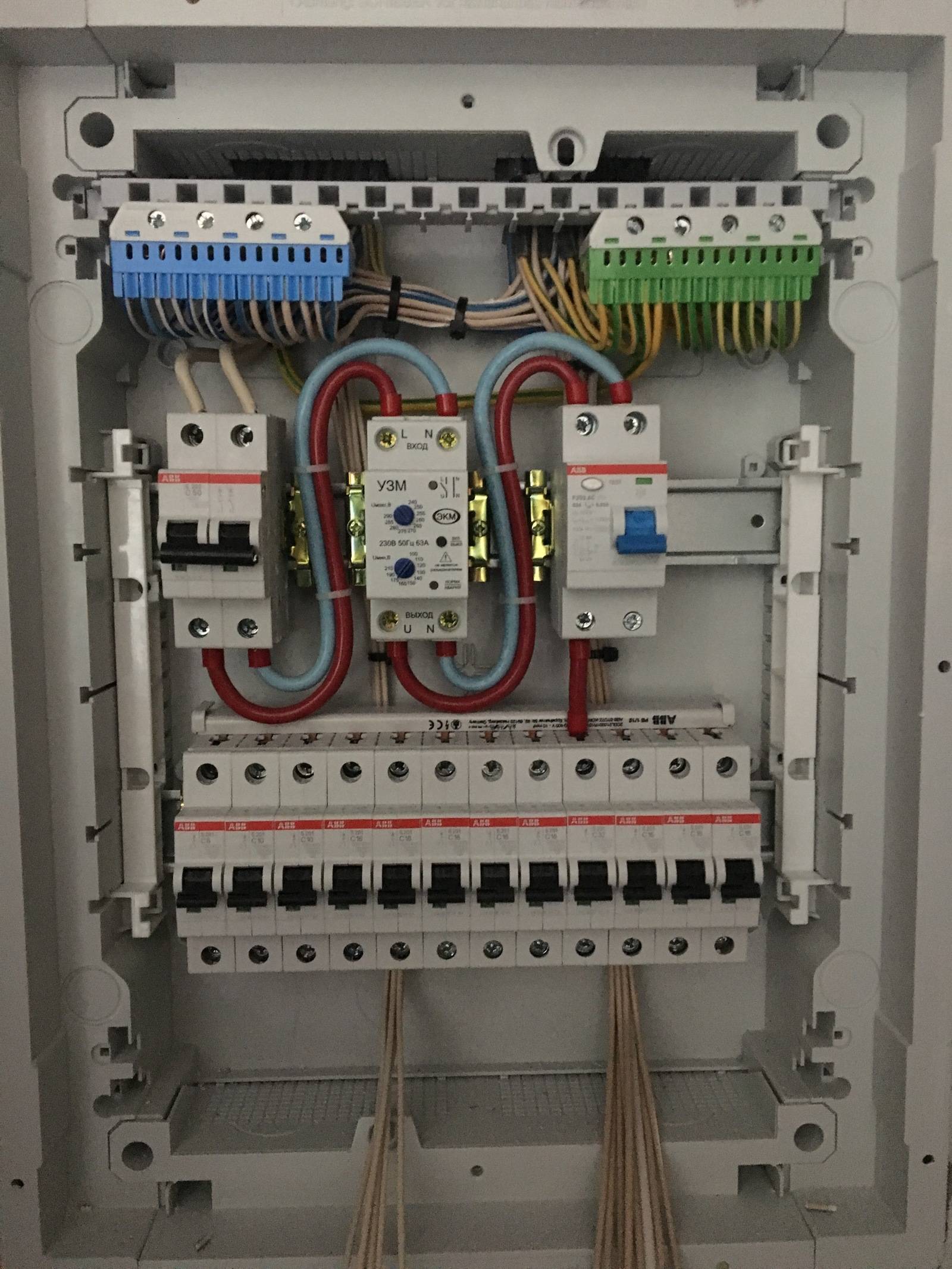

После реле напряжения общая линия разбивается на 3 зоны, каждую из которых контролирует одно УЗО. С чего начинать? Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник выключатель нагрузки.

УЗО устройство защитного отключения. Учитывая все эти характеристики, для каждой группы выбирается отдельный автомат

Следует обратить внимание, что 2 крайних справа провода на схеме, ответственных за освещение, не имеют заземляющих проводов. Этап 2 — ввод и разделка кабелей В современных электробоксах предусмотрены отверстия для проводов

Шины должны быть промаркированы по правилам ПУЭ.

Составление схемы электрического щитка Важным этапом установки электрического щитка является создание его схемы. Теперь наступает второй этап, а именно выбор места. Провода соединяются с контактами автоматических выключателей при помощи винтовых зажимов Например, первый и второй слева стоят на 2 группы розеток в кухне. Две простые схемы щитка для дома. УЗО или диф? Плюсы и минусы.

Что такое модуль в щите

Модуль в распределительном щите это место для установки одного однофазного автомата защиты. Каждый щит продается на определенное количество модулей. Перед покупкой щита вы должны точно знать, сколько и каких автоматов у вас будет стоять в щите. Перевести автоматы в модули, прибавить 6-9 модулей в запас и покупать соответствующий щит.

сборка электрощита в частном доме

Для перевода оборудования в модули воспользуйтесь этой подсказкой:

• двухполюсной автомат это модуль,
• УЗО однофазное три модуля,
• УЗО трехфазное пять модулей,
• трехфазный автомат три модуля,
• трехфазный дифференциальный автомат шесть – восемь модулей.

Этапы и правила сборки своими руками

Перед началом сборки электрощитка своими руками 220 В или 380 В необходимо создать все условия для комфортной работы. Необходимо проверить наличие инструмента и полного комплекта оборудования, крепежа, кабельной продукции. Подготовить фонарь с заряженным элементом питания. Нужно проверить схему и определить соответствие картинки с выведенными проводами.

Работы по монтажу щита распределяются на несколько этапов:

• Предварительные работы. Это все операции по непосредственной подготовке к установке электрощита. Для этого:
  • Вынимаются пробки, просверливаются добавочные отверстия (по необходимости).
  • Демонтируется дверь и стеновые панели, которые будут мешать. Устанавливаются все рейки и клеммник.
  • Прикручиваются петли для монтажа.
• Далее прикидывается соответствие шкафа подготовленному месту. В целях удобства монтажа все приспособления, которые можно установить, монтируются на свои места, потому что в подвешенном ящике производить такие работы неудобно.
• Подгонка отходящих проводов. Перед установкой щита надо проверить соответствие их количества и промерить необходимую длину. Оставляется небольшой запас и лишнее обрезается. Заводит их обычно снизу, но при большом количестве часть проводов можно просунуть и сверху.
• Потом снимается внешняя изоляция. На провода предварительно можно нанести дополнительную маркировку цветным скотчем. Это позволит избежать ошибок в фазировке.
• Перед монтажом ящика заводятся провода, включая ввод. Распределить их необходимо в том порядке, в каком они будут подключаться.
• Затем шкаф устанавливается в постоянное положение. Крепление всего оснащения производится в строгом соответствии со схемой.
• Первоначально устанавливается вводное оборудование, затем счётчик, УЗО с автоматами и групповые выключатели.

Подсоединять кабели необходимо по порядку. С какой стороны это делать значения не имеет. Нужно соблюдать некоторые правила:

• Все провода при монтаже электрощитка своими руками укладываются горизонтально и вертикально.
• Изгибы — под углом 90 градусов.
• Жилы оголяются примерно на 10 миллиметров.
• На гибкий провод обжимают наконечники.
• Все соединения плотно протягиваются.
• По неписаным правилам ввод подключается сверху, потребители снизу.
• Не зачищенные области проводов не должны зажиматься в клеммниках.
• Для удобства монтажа и последующей эксплуатации группы проводов нужно собрать в жгуты и зафиксировать пластмассовыми хомутами.

Подключение питания на вводное устройство производится после полного снятия напряжения и проверки индикатором. Жилы крепко протягиваются на клеммах. Если есть земли контакт подключается на отдельный клеммник. После вводного автомата подсоединяется устройство учёта и далее по группам.

На заключительном этапе сборки электрических щитов необходимо визуально проверить правильность всех подключений, отсутствие лишних проводов и качество контактов, подёргав их рукой. После этого подаётся питание поочерёдно на каждую группу. Тестирование УЗО производится путём нажатия на кнопку и проверки отсутствия питания в соответствующей группе. Если не выявлено проблем или после их устранения и повторной проверки, все снятые детали возвращаются на место и производится включение напряжения на полную нагрузку.

Правильный монтаж и подбор соответствующих комплектующих гарантирует безаварийную эксплуатацию энергосистемы жилья. От этого зависит не только комфортное проживание, но и сохранность здоровья, а то и жизни человека.

Несколько советов

Если вы впервые собираете ящик, то будьте крайне внимательны и соблюдайте наши рекомендации о том, как собрать электрощиток в частном доме 220в. Выбирайте только качественные автоматы, штекеры, разъемы, кабеля. Не экономьте на электропроводке — от нее зависит ваша жизнь, безопасность и комфорт.

1. Нарисованную ранее схему продублируйте. Одну спрячьте в надежном месте (к примеру, в домовую книгу), вторую наклейте на дверцу щитка. Через год-два вы напрочь забудете, как и что заведено в бокс, поэтому в случае необходимости ремонта придется заново все прозванивать и тратить на это время. Схема детально покажет вам все подключения. Она будет полезна и в том случае, если проводкой будете заниматься не вы.

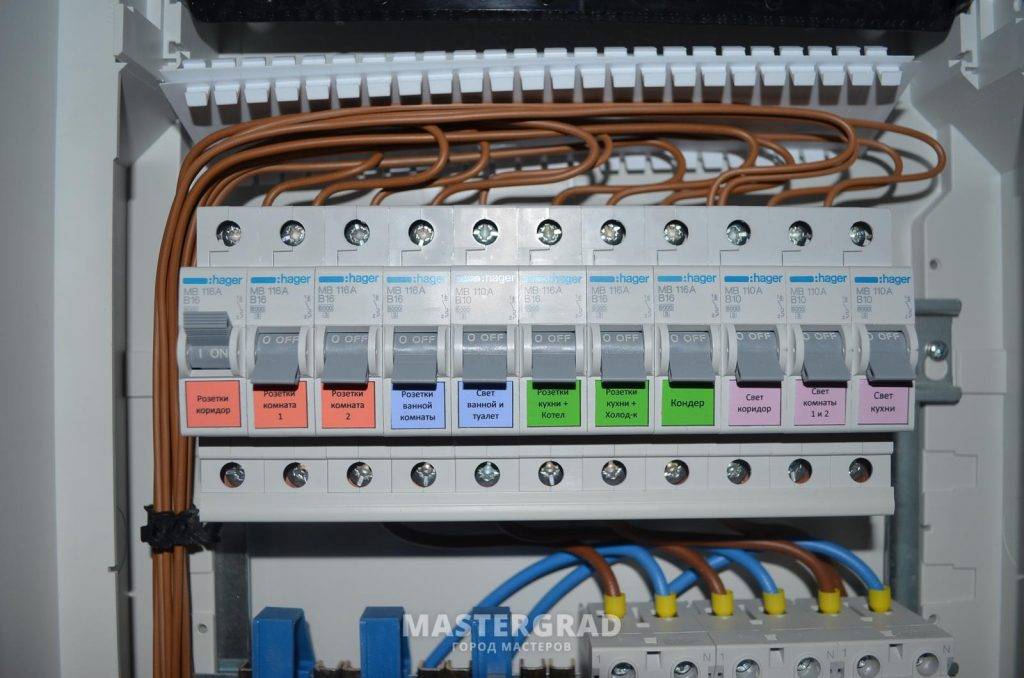

2. На каждый автомат наклейте наклейку, подписав, за что он отвечает. К примеру “свет кухня” или “розетка зала”.
3. Группы проводов, входящие в бокс, объедините по общему признаку и промаркируйте.
4. После подключения напряжения следите за щитком. Даже если вначале все прошло удачно, то через час-два попробуйте автоматы и кабеля рукой, чтобы понять, не греются ли они. Нагрев говорит о том, что сила тока чересчур большая.

И последнее — периодически заглядывайте внутрь, чтобы определить, не началась ли коррозия, не требуется ли убрать пыль и паутину. Помните, что пыль проводит ток. Следуя нашей инструкции, вы сможете быстро и аккуратно собрать электрический щиток своими руками. Мы рекомендуем создавать схему не только подключения проводов к боксу, но и расположения всех кабелей в квартире (делается покомнатная аппликация с привязкой к константам). Это поможет вам при проведении будущего ремонта или поиске перегоревшего кабеля.

Соединение проводов при монтаже каскадов НЧ

Для низкочастотных цепей, цепей питания и выпрямительных устройств применяют мягкий монтаж, используя гибкий многожильный провод. При неудачном монтаже деталей усилителя звуковой частоты могут возникать помехи.

Поэтому соединения между деталями входного и последующего каскада должны выполняться кратчайшим путем. Общий провод схемы в ламповой аппаратуре — это «минус» делают медным проводом 01,5. 2 мм.

Этот провод нельзя заменить соединением деталей с шасси усилителя, его и отрицательные выводы электролитических конденсаторов необходимо изолировать от шасси. В каждом усилительном каскаде резисторы в цепи управляющей сетки, сеточного смещения, а также минусовые выводы конденсаторов в цепи катода и развязывающего фильтра соединяют в одной, «нулевой» точке (рис. 4).

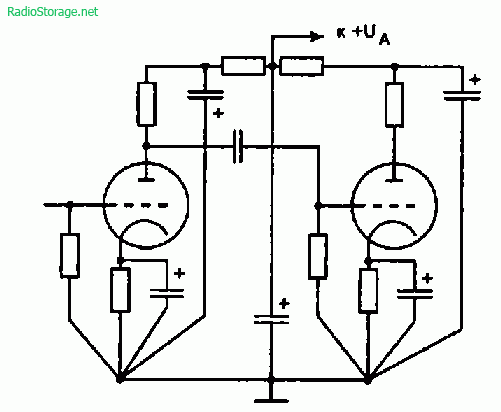

Рис. 4. Соединение проводов при монтаже каскадов усиления звуковой частоты.

Нулевые точки всех каскадов отдельными проводами сводят в общую точку у выходного конденсатора фильтра выпрямителя, в этом же месте общую точку соединяют с шасси усилителя звуковой частоты.

Читать также: Циркулярка ручная для фанеры и ламината

Понятие, назначение, виды электрических щитов

Электрощиток в частном доме Монтаж электрощита необходим для разводки кабелей в конечных помещениях (производственных, жилых, других). Выбор вида устройств зависит от общей нагрузки, количества приборов.

Электрический щит – это комплекс отдельных технических элементов, которые позволяют распределить электричество к розеткам, выключателям, приборам. Необходимые компоненты:

• Рейка типа DIN – служит для крепежа автоматов защиты на зажимы, представляет из себя металлическую пластину с креплениями. Если требуется, можно обрезать до необходимой длины и размера.
• Шина – одна позволяет рассредоточивать провода с нулевым напряжением, вторая предназначена для заземляющих контактов. Устанавливаются в открытом и закрытом исполнениях, последние изолированы от касаний.

  Автоматы категории С

• Автоматы – устройства, предназначенные для автоматического расключения электрической цепи в случае перегрузок (перепадов, скачков напряжения). Число приборов и мощность подбираются по необходимости.
• Провода, кабели для соединения контактов.
• Устройство для учета потребляемой электроэнергии (счетчик), по потребности.

Классификация электрощитов

Встроенный квартирный электрощиток Устройства разделяются по нескольким параметрам – способам, месту монтажа, уровню защищенности корпуса. По технике установки различают:

• накладные;
• встраиваемые;
• напольные.

Первые устанавливаются на вертикальную поверхность, непосредственно к стенам, опорам и другим подобным сооружениям. Основной нюанс – весь комплекс оборудования с корпусом располагается снаружи.

Сборка электрощитов второго типа подразумевает подготовку специального углубления в стене (иной поверхности). Корпус помещается полностью, с внешней стороны остается только защитная крышка. Напольные электрические щитки закрепляют на горизонтальной плоскости (пол, подставка).

Таблица степеней защиты

Место монтажа электрощитка подбирается в зависимости от потребностей здания, помещения. Различают приборы внутреннего и внешнего расположения. Последние можно устанавливать на улице, пристраивая к наружным частям блоков. Однако необходим дополнительный корпус, шкаф для защиты от погодных условий, возможных технических повреждений.

Степень защиты обозначается на корпусе латинскими буквами IP и цифрами. Наиболее частые разновидности:

• IP20 и 30 – допускается установка в закрытых сухих помещениях, защиты от влажности нет, только от проникновения посторонних элементов;
• IP44 и 54 – механическая защита более высокая, возможен монтаж распределительного щита в зданиях и комнатах с повышенной влажностью, на улице, исключая прямое попадание воды;
• IP55 и 65 – высокий уровень защищенности от влаги и пыли, выносят агрессивные внутренние и уличные условия, изолированы от любого контакта.

Существуют и другие категории защиты, но встречаются реже. Снаружи устанавливают щитки напольного и накладного типов.

Материал корпуса

Пластиковый квартирный электрощиток Основание прибора выполняется из двух видов материалов: металл, пластик. Другое название корпусов – блоки. Пластмассовые чаще применяют для сборки небольших электрощитов для квартиры, малых помещений. Внешнюю крышку обычно изготавливают из прозрачного материала для удобства использования – за ней легко просматривается дисплей электрического счетчика.

Металлические могут быть дополнены элементами из стекла или прозрачного пластика

Сборка щитов подобного плана подразумевает высокое напряжение, поэтому важно снизить вероятность соприкосновения с внутренними деталями. Стеклянные и пластиковые крышки позволяют снимать показания, не открывая щитовой электрошкаф полностью
