Выбор вида сабвуфера

Прежде чем устанавливать саб для акустической системы в авто, надо определиться с его видом. На сегодня различается два тип устройств — активные и пассивные. Первые оборудуются встроенной системой звукоусиливающего тракта, а также обладают возможностью регулировки баланса частот — эквалайзером. Благодаря использованию усилительного устройства такие сабвуферы не нуждаются в мощностных характеристиках штатной аудиосистемы. Динамик самостоятельно раскачает колонки до нужного значения.

К основным особенностям надо отнести и высокую надежность устройства. Это достигается благодаря заводской компоновки, а также инженерного расчета, присущего для производителей сабов. Если в приоритете приобрести качественное устройство, которое прослужит не один год, то рекомендуется выбрать активный вариант.

Такие сабвуферы обладают недостатками:

1. В продаже динамики поставляются в готовом виде. Появляются сложности при установке в салоне транспортного средства. На практике это более характерно для оборудования, выполненного в универсальном корпусе. Его хоть и можно установить практически в любое место, но потребителю при монтаже придется столкнуться с неудобствами.
2. Любители качественного звучания могут не оценить работу устройства. При изготовлении производители пытаются добиться нужных размеров, которые подходят для большинства салонов современных авто. Но это делается в ущерб высокой эффективности устройства. На практике материалы, из которых производится корпус, не всегда характеризуются значительным качеством.

Пассивный тип устройств отличается от активного тем, что в нем не реализован встроенный усилитель, а также отсутствует возможность корректирования частотного диапазона. Комплектация такого сабвуфера включает в себя только колонку и корпус, в который она устанавливается. Но и качество исполнения последнего не будет на высшем уровне. Рекомендуется приобрести более мощный динамик.

Отсутствие элементов управления рассматривается, как достоинство для проигрывания треков. Поскольку нет искажений, которые может добавить дополнительная электроника, точных результатов позволит добиться подстройка звуковых характеристик.

Канал «Sundown Russia» подробно сравнил все характеристики, преимущества и недостатки акустических приспособлений открытого и закрытого типа.

Подготовка

Давайте разберемся как сделать корпус для сабвуфера! Для того, чтобы сделать сабвуфер своими руками вам понадобятся:

• Чертеж;
• Материалы: фанера или МДФ, клей, саморезы, клемник, провод для подключения;
• Инструменты — лобзик, шуруповерт, карандаш, шаблон для посадочного отверстия или циркуль.

Чертеж

Имея на руках параметры корпуса для саба (объем, площадь и длина порта), можно сделать чертеж самостоятельно, воспользовавшись специальными программами (на мой взгляд SketchUp от Google самая удобная для этого). Но если короб делается для себя, то нет смысла тратить время на изучение софта и сделать все по старинке — от руки.

Если вы не умеете рассчитывать корпус, то читайте материал «Как рассчитать корпус для сабвуфера». Так же можно заказать платный расчет в интернете, как правило, к нему прилагается понятный чертеж для изготовления.

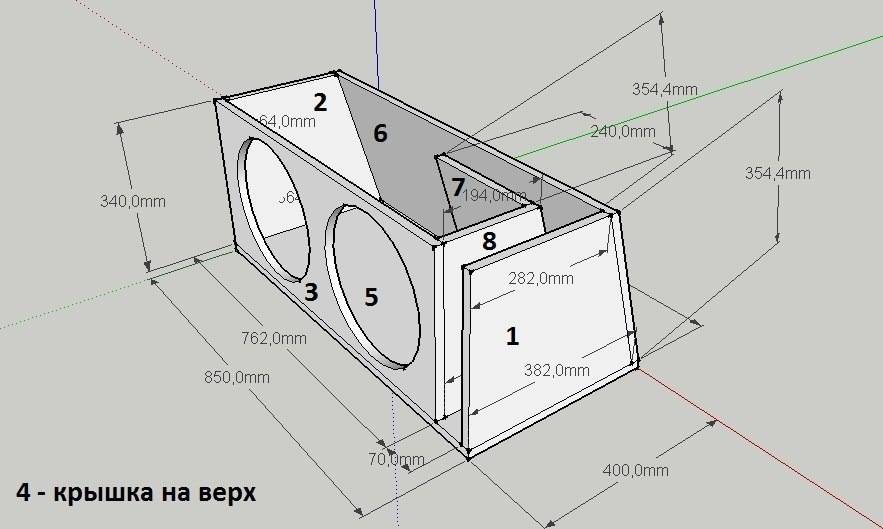

Пример чертежа корпуса с фазоинвертором (ФИ)

Материалы и крепеж

Материал корпуса

Для того что бы сделать короб для сабвуфера нужен материал, который должен как  можно меньше вибрировать. Из опыта — лучше всего использовать МДФ (не крашеный, не ламинированный и т.п.)

МДФ (MDF — Medium Density Fibreboard). По русски — древесноволокнистая плита средней плотности.

МДФ легко обрабатывается, имеет хорошую плотность, благодаря структуре не имеет резонансов и не расслаивается — бас в таком коробе мягкий и плотный. МДФ стоит дороже фанеры, «боится» влаги.

Фанера — самый распространенный вариант, стоит дешевле МДФ.

Не используйте для изготовления короба для сабвуфера ДСП и старую мебель. Корпус из фанеры или МДФ всегда будет звучать лучше.

Не используйте материал тоньше 18 мм. и чем больше объем вашего корпуса тем толще должны быть стенки.

Во многих крупных магазинах, продающих листовой материал есть услуга  распила по вашим размерам, там на станке для вас нарежут идеальные детали, останется только собрать корпус.

Крепеж

Для крепления лучше всего использовать желтые саморезы длиной, минимум в 2 раза превышающей толщину стенки. У  черных часто отламываются головки, они тоньше и не такие прочные. Продвинутое решение — мебельные болты, но если это ваш первый саб, то проще будет с саморезами.

Желтые саморезы, черные саморезы, мебельные болты.

Закладные гайки для крепления сабвуфера к корпусу — это круто! Саб можно закрепить и на саморезы, но с болтами в закладных  динамик притягивается максимально сильно, а так же в случае необходимости без повреждений снимается и устанавливается сколько угодно раз. А отполированные болты под шестигранник выглядят очень здорово.

Болт с закладной гайкой

 Видео про установку закладных гаек (более удобный вариант):

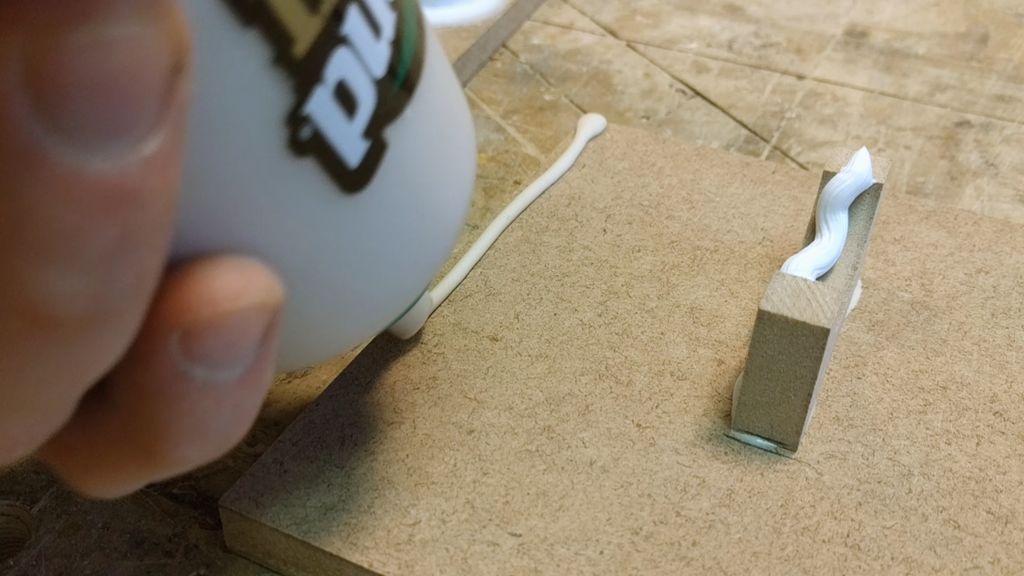

Клей

Если вы пилите стенки лобзиком или ручной циркуляркой, то клей будет дополнительно выполнять роль герметика между неровными краями. Самый лучший, при этом простой и доступный вариант это клей ПВА, в случае если нужно заполнить какое-то увеличенное пространство, неровность или щель, то смешайте его с мелкими опилками это станет отличной «замазкой».  Если вы распускали материал на станке и края стенок корпуса идеальны, то клей наносите очень тонким слоем, но все равно не забудьте промазать стыки изнутри.

Жидкие гвозди так же можно использовать, но это будет дороже и в большинстве случаев неоправданно, но если у вас вдруг завалялся лишний тюбик, то никаких проблем. А вот именно герметик использовать не стоит, он хоть и заполнит щели, но жесткость корпуса от этого пострадает.

Клеммник

Вывести провода можно и напрямую, но лучше  сделать короб для сабвуфера с клеммником.

Клеммник для корпуса

Используйте варианты с резьбой — они надежнее, либо выбирайте с достаточно мощными пружинами. Устанавливая клеммник (терминал) для подключения сабвуфера не забудьте проклеить по периметру место соединения с корпусом. Для круглых посадочных мест удобно прорезать отверстие с помощью насадки.

Насадка для круглых отверстий

Провода

Вам понадобится отрезок провода для соединения катушки саба с выводным клеммником. Берите любой медный провод не тоньше 4 мм. в большинстве случаев этого будет достаточно.

Инструменты

Вам понадобятся:

Циркулярная пила — для распила материала, она может быть и ручной и стационарной, все зависит от ваших  возможностей. Лобзиком лучше не распиливать, слишком не ровными будут края, даже если крепить направляющую планку, так как пилка все равно может гулять.

Ручная циркулярка

• Лобзик — для выпиливания отверстия под динамик и под клеммник, так же это может быть фрезер, с его помощью отверстия  получатся ровными и аккуратными. Для выпиливания стенки под круглый клеммник можно воспользоваться насадкой — пилой. Правильно подбирайте пилку для лобзика в соответствии с выполняемой работой.
• Шуруповерт — для закручивания саморезов и сверления отверстий.

Питание

В мощной активной колонке, которой является сабвуфер, может потребоваться и внутренний блок питания. Он должен выдавать десятки ампер и быть достаточно мощным – без такой мощности разогнать акустическую систему не удастся. Чтобы оставить таким же благозвучие и эффективность «басов», нередко и усилитель, и блок питания размещают в отдельном, наглухо отгороженном от основной акустической ячейки отсеке. Для этого потребуется седьмая стенка ящика, служащая в качестве внутренней перегородки. Её выпиливают с учётом лабиринтного хода, проходящего через неё. Электроника размещена в задней части ящика. Если колонка не является активной, усилитель и блок питания выносятся в отдельный агрегат. К самой колонке подходит лишь силовой провод.

В качестве блока питания нередко берут зарядное устройство для автомобильных аккумуляторов. Оно выдаёт не более 15 В, при этом ток может достигать десятков ампер. Выполнен он по современной схеме импульсного блока питания, в который входят:

1. сетевой выпрямитель – мощный диодный мост на 220 В;
2. преобразователь частоты от единиц до десятков килогерц – он позволяет в десятки раз уменьшить габариты трансформатора;
3. трансформатор – гальванически развязывает выходную часть от сетевого напряжения, защищая от удара током и высоковольтного пробоя;
4. высокочастотный выпрямительный мост на современных диодах с высоким КПД;
5. фильтр – задерживает броски тока;
6. импульсный стабилизатор – избавляет от скачков напряжения.

Всю эту схему, имея нужные детали, можно собрать в колонке и самому. Но чаще ставят готовый блок встроенный или выносной (в одном корпусе с усилителем). Разместив все нужные функциональные узлы внутри колонки, делаем следующее:

1. выводим линии питания и звука;
2. подключаем динамик к выходу усилителя;
3. устанавливаем на место переднюю часть (с динамиком) и закрепляем её.

До проведения работ по дизайну и эргономике колонки испытайте её:

1. подключите к входу усилителя любой источник звука (например, смартфон);
2. включите блок питания;
3. также подключите к выходу усилителя высокочастотные колонки («сателлиты»);
4. запустите какой-нибудь музыкальный трек на вашем гаджете.

Звук должен быть чистым, без хрипов. Низкочастотный динамик должен чётко воспроизводить низкие частоты.

Большинство сабвуферов ориентированы на низкие частоты от десятков до сотен герц, остальные воспроизводятся при помощи высокочастотных колонок. В этом можно убедиться, временно отключив эти «сателлиты» во время работы. Если испытание прошло успешно (не выявлено дребезжания, хрипа или других помех в звучании), проведите акустический расчёт помещения или авто.

1. Установите сабвуфер где-нибудь на полу комнаты. В авто это чаще всего багажник или пространство под задним сиденьем.
2. Пройдитесь по комнате (или вблизи авто, пересаживайтесь в машине на разные сидения), прислушиваясь к естественному звучанию басов. Если звук приобретает гудящие оттенки – переместите сабвуфер в другое место.
3. Попробуйте перенастроить эквалайзер (если вы музыкант, то сэмплер) усилителя или самого гаджета. Добейтесь оптимальных настроек, чтобы колонка не уходила в область слегка завышенных нижних частот (100-250 Гц).

Если от размытости басов полностью избавиться не удалось, причины следующие:

• неправильный расчёт ящика и канала;
• динамик не соответствует заявленным характеристикам;
• щели между стенками колонки недостаточно тщательно загерметизированы;
• слишком тонкая фанера, из которой вырезаны стенки.

Для высокомощных колонок нельзя использовать доску или плиту толщиной менее 15 мм – жёсткость стенок в этом случае для звуковых волн недостаточна.

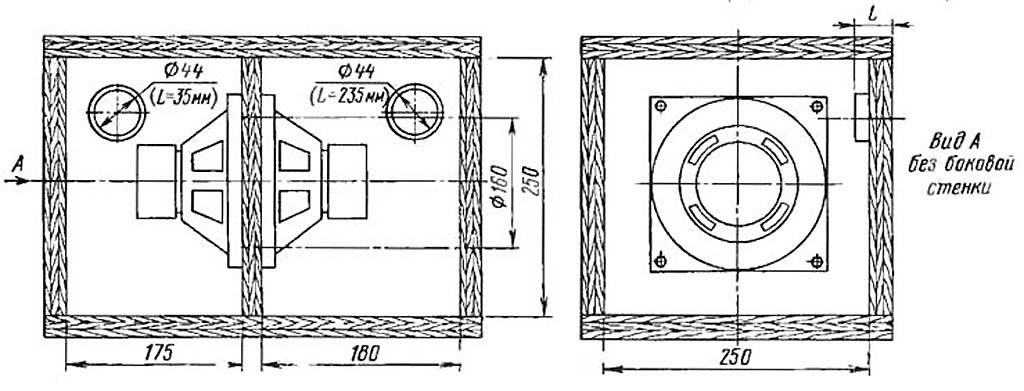

Расчет пассивного излучателя

Другим положительным качеством фазоинвертора с закрытым отверстием является несколько большая синфазность движений обоих диффузоров в области резонанса по сравнению с движением объема воздуха в отверстии и диффузора громкоговорителя в обычном фазоинверторе. Резонансная частота фазоинвертора с закрытым отверстием равна (также как и обычного):

где m_ф — масса подвижной системы пассивного радиатора плюс соколеблющаяся с ним масса воздуха, присоединенная к диффузору, г; С_ф — результирующая гибкость (величина, обратная упругости) объема воздуха в ящике и дополнительной подвижной системы, см/дин.

Расчет фазоинвертора с закрытым отверстием производят следующим образом: выбрав объем ящика V_ф и, зная эффективный диаметр диффузора пассивного радиатора D_эф определяют гибкость воздушного объема из выражения:

Здесь объем ящика V_ф выражен в см3, а эффективный диаметр диффузора пассивного радиатора D_эф в см. Напомним, что эффективный диаметр диффузора равен D_эф =0,85–0,9 D_диф, где D_диф — полный диаметр диффузора.

Эквивалентный эффективный диаметр диффузора эллиптической (овальной) формы равен:

где D_б — большой, а D_м — малый диаметр эллипса. Поскольку гибкость подвеса диффузора пассивного радиатора С_под много больше, чем гибкость воздушного объема ящика С_ф, ее влияние на суммарную гибкость крайне мало и им можно пренебречь.

Общая гибкость определяется по формуле:

И когда Спод>>Cф, Собщ≈Cф.

Приняв, как обычно, резонансную частоту закрытого фазоинвертора, равной основной резонансной частоте громкоговорителя, находят массу м_ф, соответствующей этой частоте и гибкости выбранного объема:

Как указывалось выше, в эту массу входит масса диффузора пассивного радиатора m_рад и присоединенная масса соколеблющегося с ним воздуха Δm, т.е. m_ф = m_рад + Δm. Величина Δm зависит от эффективного диаметра диффузора и определяется выражением Δm = 8*10-4D3_эф г. Таким образом, диффузор радиатора должен обладать массой m_рад = m_ф – Δm; практически этой величине и будет равняться масса груза, который необходимо установить на диффузоре. Для облегчения необходимых расчетов в таблице приводятся значения гибкости объема С_ф для ящиков объемом от 20 до 80 литров и диффузоров пассивного радиатора с эффективным диаметром от 15 до 22 см, там же указанна величина присоединенной массы воздуха Δm для тех же диаметров диффузоров.

Vф, л	Гибкость объема ящика, см/дин 10-6 при Dэф, см
15	16	17	18	19	20	22
Δ m, г	1,7	3,3	3,9	4,7	5,5	6,4	8,6
20	0,45	1,35	0,27	0,22	0,17	0,14	0,1
30	0,67	0,52	0,41	0,32	0,26	0,24	0,15
40	0,9	0,69	0,55	0,43	0,35	0,29	0,19
50	1,12	0,87	0,68	0,54	0,44	0,366	0,24
60	0,35	1,04	0,82	0,65	0,52	0,43	0,29
70	1,57	1,21	0,95	0,76	0,61	0,5	0,34
80	1,8	1,4	1,09	0,87	0,7	0,57	0,39

Величина гибкости объема воздуха в ящиках с промежуточными значениями и эффективного диаметра диффузора радиатора определяют методом интерполяции по двум соседним значениям гибкости, между которыми находятся принятые размеры.

Для примера определим массу груза, который должен быть укреплен на диффузоре пассивного радиатора диаметром D_диф=22 см, устанавливаемом в ящике ФИ объемом V_ф=50 л при резонансной частоте ФИ 45 Гц. Эффективный диаметр D_эф=0,87* D_диф=0,87*22=19 см. Находим по таблице гибкость объема воздуха в ящике при таком эффективном диаметре диффузора; это гибкость равна С_ф=0,44*10-6 см/дин. Полная масса диффузора должна быть:

Присоединенная масса воздуха, согласно таблице, равна Δm=5,5 г. Следовательно, для получения заданной резонансной частоты необходимо установить дополнительный груз m_рад = m_ф – Δm = 28,4-5,5 ≈ 23 г. Дополнительный груз представляется собой стальной или медный (латунный) диск толщиной h, которая для стали в зависимости от диаметра диска d, равна

Как указывалось выше, магнитная система и центрирующая шайба удаляются из громкоговорителя, предназначенного для работы в качестве пассивного радиатора. Это делается для того, чтобы увеличить гибкость и линейность движения подвижной системы, и устранить опасность касания звуковой катушки.

При этом не уменьшается действующий объем ящика.

Проектировка сабвуфера для автомобиля

Для того чтобы сделать самодельный сабвуфер для вашей машины,  необходимо понять как именно будет выглядеть его будущий корпус, каких он будет размеров, формы, и т.д. Самым лучшим вариантом для этого будет воспользоваться программой WinISD, которая позволит виртуально сделать сабвуфер для машины в соответствии с его основными характеристиками.

Для этого необходимо знать следующие параметры динамика:

• Vas – эквивалентный объем;
• Qts – добротность динамика;
• Fs – частота акустического резонанса в открытом пространстве;
• Z – сопротивление динамика;
• Pe – предельная шумовая мощность;
• Qms – механическая добротность;
• Qes – электрическая добротность;
• Dia – диаметр диффузора.

У стандартных динамиков уже имеются определенные заданные характеристики. Например, эквивалентный объем:

• Для ГДН35 – от 40 до 50 литров;
• Для ГДН50 – 90 литров;
• Для ГДН75 – 80 литров.

Для прочих моделей эти характеристики можно узнать на заводской упаковке или официальном сайте. Кроме того, параметры большинства фирменных динамиков уже есть в базе WinISD.

Самым важным параметром при расчете ящика для динамика является Qts, который описывает эффективность динамика на резонансных частотах. При расчете короба необходимо учитывать все возможные значения данного параметра.

После ввода всех этих параметров программа рассчитает один из трех видов ящика для автомобильного сабвуфера, каждый из которых имеет свои достоинства и недостатки. Этими видами ящика являются:

• Стандартный закрытый ящик – прост в изготовлении и проектировании, но имеет достаточно низкий КПД в плане воспроизведения звука. Кроме того, такие ящики должны быть герметичными, что является некоторой проблемой при их сборке;
• Фазоинвертор – более сложный корпус при расчете и изготовлении, но даст звук, который будет лучше, чем у обычного ящика;
• Бандпасы 4-го и 6-го порядка. Самые сложные при изготовлении и проектировании, но обладают свойством глушить высокие частоты и подчеркивать низкие. Соответственно они дают самый лучший звук.

Для того чтобы начать сделать проект сабвуфера для машины необходимо сначала создать в программе новый динамик и загрузить его параметры в базу данных. Для этого необходимо нажать «New», выбрать «Own drivers», опять выбрать «New», и загрузить свои параметры, подтвердив загрузку нажатием на «OK» и «Close».

После этого необходимо создать новый проект на базе выбранного типа корпуса, для этого придется повторить эту описанную выше процедуру, используя разные типы ящика. Сам процесс проектирования состоит в изменении параметров коробки, настройки частоты фазоинвертора при помощи диаметра и длинны труб.

В зависимости от этого будет изменяться график частот. Оптимальным будет, если график пересечет линию на отметке -3 дБ, на частоте 25-35 Гц, и дальше проходит по линии на отметке в 0 дБ, и идет вниз на частоте 150-200 Гц. Далее будет необходимо настроить так, чтобы допустимые отклонения находилось в допустимом диапазоне.

Как правило, сабвуфер располагают в багажнике машины. Однако от того, где конкретно он находится, зависит звуковое давление внутри автомобиля, которое может колебаться в пределах полтора децибела. Если вы планируете участвовать в соревнованиях по автозвуку (SPL) – правильное расположение сабвуфера может стать причиной поражения или победы.

Что это такое

Современная аудиоаппаратура способна воспроизводить весь диапазон требуемых частот. Этого бывает достаточно для передачи музыкальных композиций, но совершенно недостаточно для создания ощущения присутствия слушателя.
Как скажет вам любой меломан, есть что-то такое, которое отвечает за передачу не просто музыки, мелодии, но и за передачу эмоций исполнителя. Рупорная акустика как раз отлично с этим делом справляется. Рупорная акустика устроена не так, как обычная. Динамик(см.) в ней не совсем больших размеров и присоединяется он к рупору, увеличивающему громкость его звучания. Это можно сравнить с тем случаем, когда человек, чтобы докричаться до собеседника на большом расстоянии, складывает руки рупором.

Что касается качественных рупорных динамиков, то стоят они всегда дорого. В них всегда задействованы магниты Alnico и диафрагмы из экзотических металлов. Собирается рупорная акустика всегда согласно строгим допускам и размерам. Одним словом, такая технология производства не может подразумевать никаких компромиссов и снижения затрат.

Приведем примеры. Двухдюймовый компрессионный драйвер TAD, используемый во всех моделях рупорной акустики Цезаро, стоит около 1 тысячи евро. В то же время, самый дорогой твиттер на сегодняшний день, это Скан Спик с бериллиевой диафрагмой и стоит он всего-то около 600 долларов.

Рупорная акустика для авто – это всегда уникальные изделия, выпущенные сериями. Имена некоторых золотыми буквами вписаны в историю автозвука. Например, это японская рупорная акустика Максоник, выпускающаяся с 1932 года. Сегодня Максоник представляет всегда высокотехнологичные изделия. При создании всегда применяются дорогие технологии с использованием магнитных систем в излучателях.

Как собрать сабвуфер: требуемые материалы и инструменты

Материалы

• Динамики. При выборе динамика следует знать, что они отличаются своими характеристиками. На коробке или инструкции обычно указывается рекомендуемое акустическое оформление для данного динамика.
• Фанера, ДВП, ДСП. Количество зависит от размеров изготовляемого корпуса.
• Клеммы для проводов (акустический терминал). Необязательно. Можно просверлить две дырочки и через них вывести провода от динамика наружу.
• Кабель акустический.
• Силиконовый герметик или клей ПВА.
• Саморезы по дереву. Гвозди не подходят.
• Эпоксидная смола.
• Краска или лак.
• Клей в баллончике для карпета. Можно использовать и другой клей.
• Если вы будете строить корпус с фазоинвертором, необходим фазоинверторный туннель требуемого размера. Если нужного в продаже нет, то подбирается в строительном магазине пластиковая (картонная, железная) труба нужного диаметра.

Инструменты

• Ножовка или лобзик.
• Шуруповерт, подойдет и отвертка.
• Рулетка или длинная линейка.
• Карандаш (маркер).
• Карпет или винил, подойдет и другой материал для обтяжки корпуса снаружи.
• Ножницы.

Перед тем как собрать сабвуфер, необходимо грамотно его рассчитать. Качаем в интернете программу JBL SpeakerShop (или аналогичные, например WinISD или bassbox6pro), нужна чтоб рассчитать размеры корпуса.

Все эти программы работают по одному принципу: в соответствующие поля в программе вводим характеристики из инструкции к динамику или ищем в базе данных программы свой динамик. Выбираем тип корпуса, который хотим построить, и объем, рекомендуемый в инструкции. Программа выдаст размеры всех стенок сабвуферного корпуса. В инструкциях ко многим динамикам уже указываются размеры и виды рекомендуемых ящиков. Если форма сабвуферного корпуса, указанного в инструкции, подходит, то можно обойтись без программы. Для каждого динамика требуется индивидуальный расчёт объема корпуса, размера и расположения порта. Для корпуса сабвуфера не имеет значения форма, важен объем для получения тех или иных характеристик звука.

Изготовление сабвуфера включает в себя несколько этапов

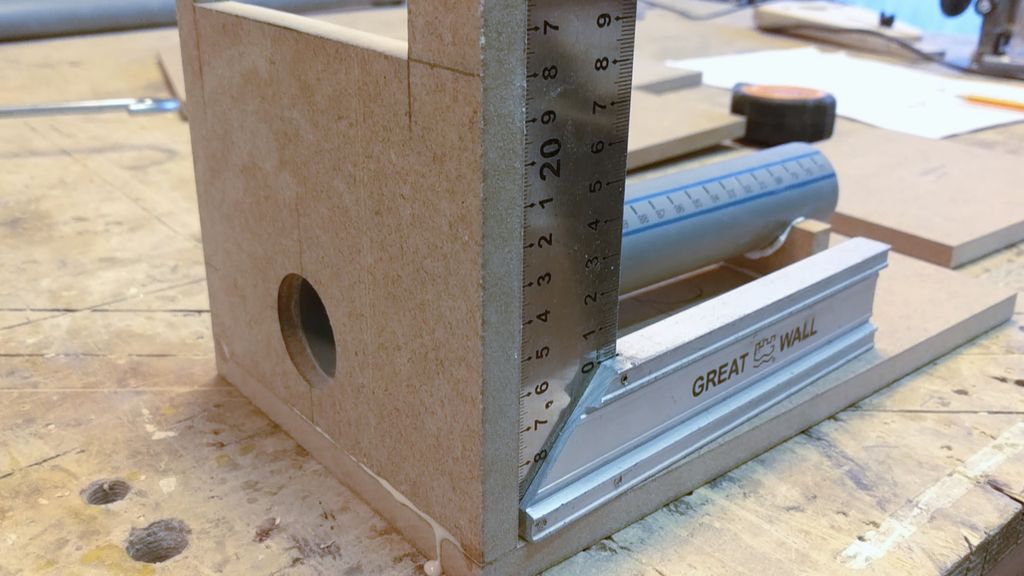

Вырезаем стенки ящика согласно размерам. Вырезать следует, тщательно соблюдая размеры, чтобы при сборке щели были как можно меньше.

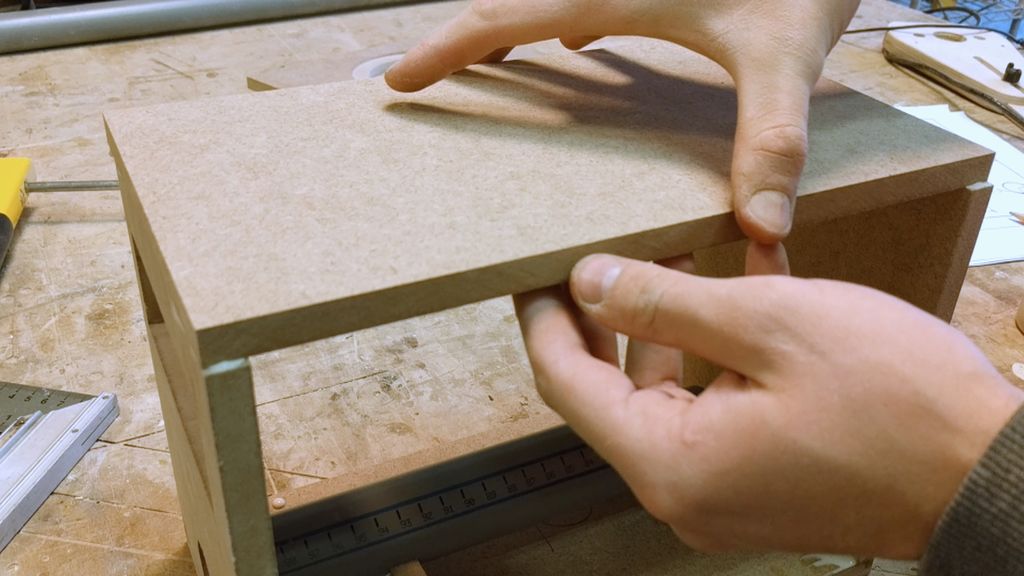

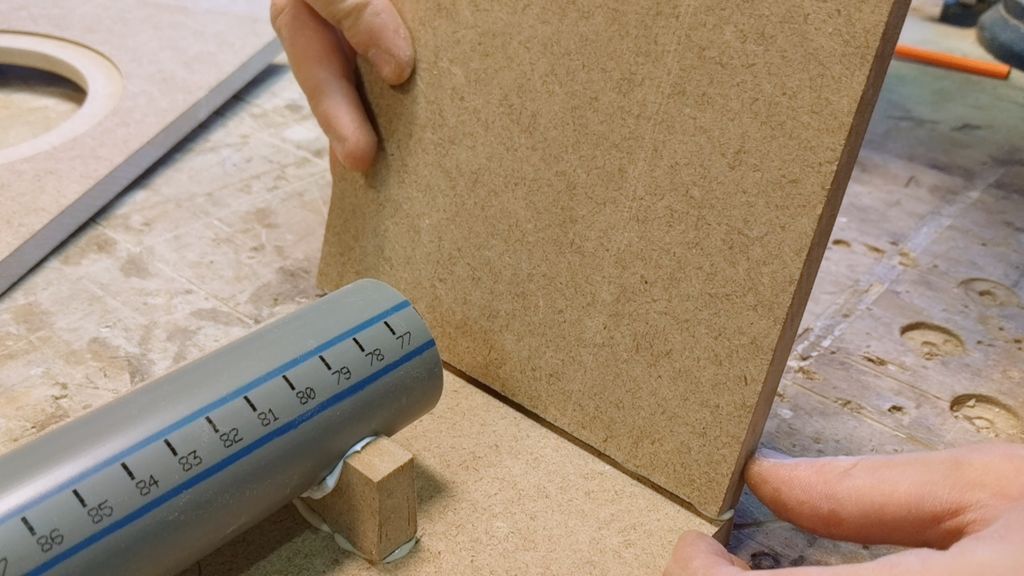

Собираем стенки вместе, промазывая стыки герметиком и закручивая саморезы через каждые 5 см.

Стыки ещё раз промазываем герметиком снаружи и внутри. Если останется даже очень маленькая дырочка, через нее при работе динамика будет слышен свист.

Вырезаем в удобном месте отверстие для акустического терминала (клеммы для проводов).

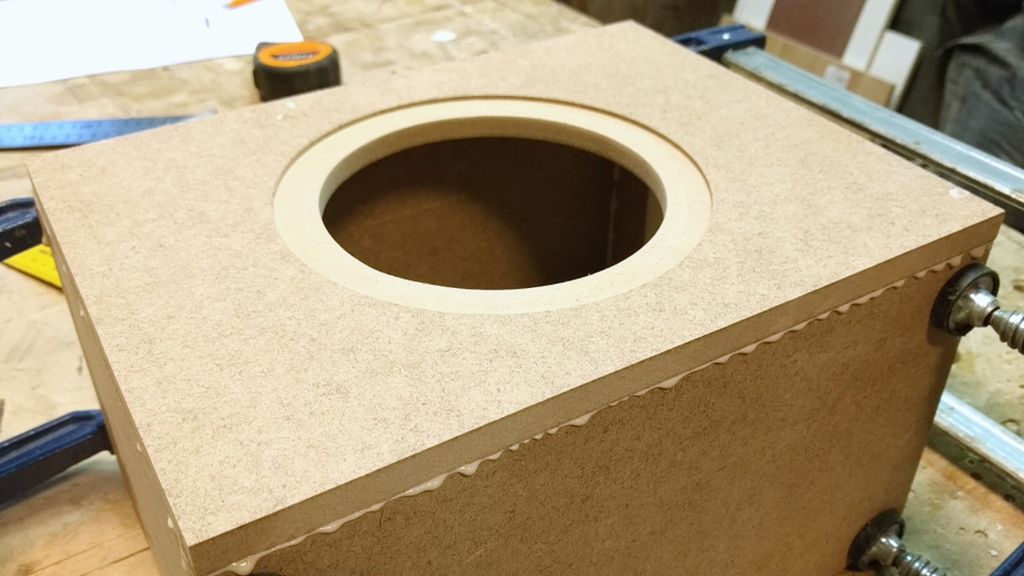

Вырезаем отверстие для динамика.

Если ящик с фазоинвертором, то крепим фазоинверторный порт в соответствующее отверстие так же с помощью эпоксидной смолы.

Чтобы защитить корпус из ДВП или ДСП от влаги, материал лучше покрыть краской или лаком, лучше нитро.

Обтягиваем карпетом корпус, не забывая оставить отверстия для динамика и терминала.

Устанавливаем акустический терминал на свое место. Крепим его саморезами, изнутри можно промазать эпоксидной смолой.

Крепим на клеммы внутри терминала два провода. Другой стороной провода присоединяем к клеммам динамика. Они должны иметь ровно ту длину, которая требуется для удобного подсоединения динамика.

Вставляем динамик на свое место. В стык между динамиком и плоскостью ящика кладем уплотнительную прокладку. Если в комплекте с динамиком не было такой, можно использовать тонкую полоску поролона или уплотнитель для окон.

Крепим динамик саморезами из комплекта динамика или обычными саморезами по дереву.

На фото — сабвуферный корпус с фазоинвертором для динамика BLAUPUNKT размером 12″ (слева). Объем корпуса — 70 литров, это максимальный рекомендованный в инструкции объем для этого динамика. Большой объем позволяет получить хорошее звуковое давление для прослушивания электронной музыки.

голоса

Рейтинг статьи

Схемы подключения

Сам процесс подключения сабвуфера и колонок в автомобиле редко вызывает затруднения. Установить и подключить правильно помогут рекомендации, описанные ниже.

Пассивного

Пассивный НЧ рекомендуют подключать через усилитель звука. В нём предусмотрены разъёмы для подсоединения сабвуфера. Для коммутации используют специальные акустические провода. Они идут в комплекте с сабом. Если их нет, то покупаем необходимой длины в специализированном магазине или на радиорынке. На концах должны быть разъёмы RCA (типа «тюльпан»).

При отсутствии усилителя пассивный сабвуфер подключают к фронтальным динамикам. Звук станет объёмнее, но назвать его качественным трудно. Исправить ситуацию поможет низкочастотный фильтр. Через него подаётся звук на пассивный сабвуфер. Задача фильтра – погасить высокочастотную составляющую звукового сигнала и подать на саб только басы. Такое устройство продаётся в магазинах. Но если есть навыки и умение держать в руках паяльник, то собрать фильтр самостоятельно нетрудно. В специальной литературе и в интернете размещены принципиальные схемы устройства.

Сигнал от штатной магнитолы поступает на усилитель, а с него распределяется на динамики и сабвуфер

Активного

Активный сабвуфер не требует обязательного использования усилителя. В его корпусе размещён дополнительный модуль для усиления звука и частотные регуляторы для точной настройки.

На современных автомобильных магнитолах есть линейный выход для подключения саба. Его соединяют со входом активного сабвуфера с помощью акустического кабеля. Ещё один провод предназначен для управления сабом. Обозначается он как REM или System Remote Control. Сечение провода управления некритично, по нему идёт слабый ток.

Активный саб подключают напрямую к штатной магнитоле. Питание на сабвуфер падают с аккумуляторной батареи автомобиля

Отдельно для питания активного сабвуфера прокладывают силовой провод от аккумуляторной батареи. Обязательно в цепь питания усилителя и активного сабвуфера устанавливают предохранитель. Он защищает акустическую систему от короткого замыкания.

Шаг 5: Сборка корпуса

Теперь нужно собрать все детали корпуса вместе. Автор использовал клей ПВА, сборку нужно производить аккуратно, что бы все углы были максимально ровными

Так же, необходимо вырезать подставки для фазоинвертора, обратите внимание что в схеме их нет, так как планировалось использование готового фазоинвертора

Для лучшей адгезии рекомендуется скреплять корпус вместе, пока клей высыхает.Вы также, вероятно, заметили, что автор приклеил опорные элементы задней панели вдоль задней кромки корпуса, но поскольку был изменён дизайн динамика, вам нужно будет обрезать заднюю панель большего размера, пропустить опорные элементы панели и прикрутить заднюю панель напрямую, в корпус.
