Установка розеточного блока
Внутренние розетки бывают одинарные и двойные. Но если вам нужно разместить в одном месте внутреннюю розетку на три гнезда и более, то необходимо использовать розеточный блок.

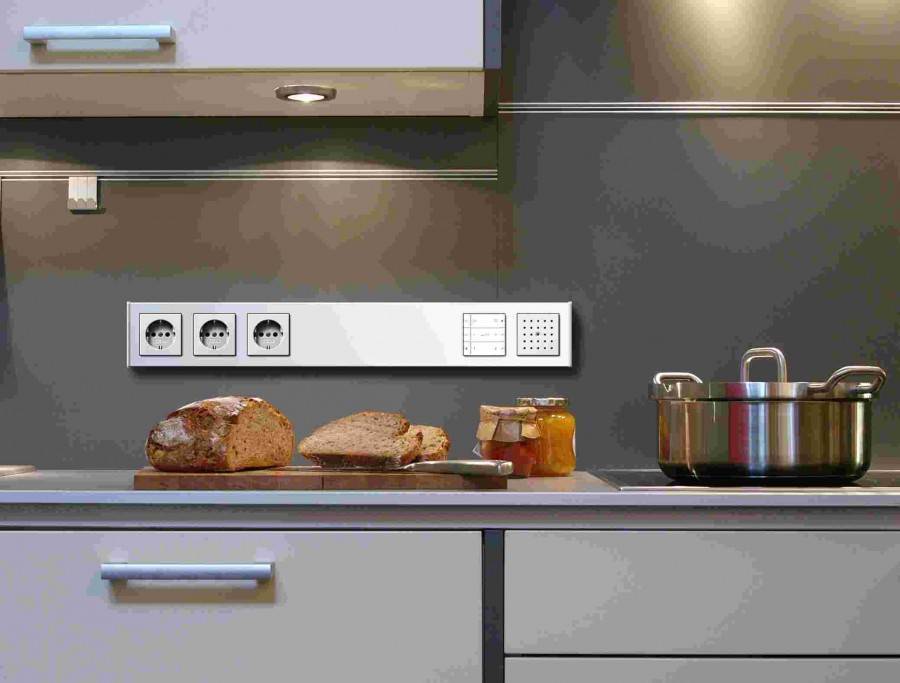

Розеточный блок представляет собой специальные одинарные розетки, которые объединяются в единую конструкцию общей рамкой.
Под каждую розетку блока устанавливается отдельный подрозетник. Питающий кабель подключается только к одной розетке в блоке, а остальные запитываются перемычками.
Схема подключения розеточного блока Ниже представлено фото подрозетников в гипсокартоне для установки блока розеток. В соседних подрозетниках удаляют смежные заглушки для прокладки кабеля:
На фото ниже пример розетки фирмы Sedna для розеточного блока:
А вот так выглядит рамка для розеточного блока на четыре гнезда:
Как было сказано выше, для соединения розеток в блоке используются перемычки из жил кабеля:
Перемычки — фаза, ноль и заземление для соединения розеток в блоке Места подключения жил кабеля в розетке:
Пример подключения розеток в блоке. На первую розетку заходит питающий кабель, а 2-я, 3-я и 4-я соединяются перемычками:
Все розетки установлены и подключены:
Установка передних панелей розеток и рамки завершена:
Когда нельзя, но очень хочется
Есть достаточно много способов, как установить розетку с заземлением в обход положений ПУЭ. Все они в большей или меньшей степени являются нарушением – использовать их или нет – это решение принимается на свой страх и риск, но в любом случае надо знать о возможных последствиях. Дело в том, что многие из этих способов используются долго и счастливо, но рано или поздно случается то, из-за чего они были запрещены. Как результат – пренебрежение правилами электробезопасности ставит под угрозу жизнь или здоровье не только владельца такой проводки, но и других людей, живущих с ним в одном доме.
Зануление
Это один из наиболее распространенных способов как заземлить розетку, если отсутствует отдельный PEN проводник. Чтобы сделать зануление, надо рабочий ноль соединить с заземляющим контактом – это делается установкой перемычки в самой розетке. Схема подключения такого способа «защиты» основана на том, что даже в старой проводке рабочий нулевой проводник заземлен еще в распределительном трансформаторе. После закорачивания ноля и заземления, в случае появления фазы на корпусе прибора, произойдет короткое замыкание и вводной автомат отключит электричество.
Минусы зануления:
- При «пробитии» фазы на корпус, устройство хоть и недолго, но все таки находится под напряжением и если в этот момент человек будет к нему прикасаться, то получит удар электрическим током.
- Если по пути к розетке в проводке отгорит нулевой провод (достаточно частая неисправность электропроводки), то в большинстве случаев на корпусе приборов окажется фаза. Для этого достаточно единственной не выключенной лампочки или блока питания любого устройства. Автоматический выключатель в таком случае не срабатывает.
Подробнее об опасности зануления в этом видео:
Подключение к молниеотводу
Если на крыше дома установленный молниеотвод, а металлическая полоса, что соединяет его с заземлением, проходит недалеко от окна квартиры, то в таком случае можно подсоединиться к заземляющему контуру и провести заземление ко всем розеткам.
Отличный способ решения проблемы, в результате которого квартира будет подсоединена к качественному заземлению. Минус у этого способа только один – заземление хорошо работает до того времени, как молниеотвод будет использован по прямому назначению, а точнее – пока в него не ударит молния. Какое при этом возникнет напряжение на корпусах подключенных к заземлению приборов, лучше не знать и не испытывать на собственном опыте.
Заземление через трубы отопления или водопровод
Еще один распространенный способ как самостоятельно сделать заземление на розетку – зачистить кусок водопроводной труби и подсоединить к нему заземляющий провод. С одной стороны, казалось бы логичное решение – трубы в любом случае имеют контакт с землей. С другой стороны – неизвестно, насколько этот контакт отвечает требованиям к заземлению и если на них появится напряжение, то есть вероятность, что ток не уйдет в землю, а ударит человека, который держится за трубу (умывается или набирает воду из-под крана).
Дополнительный минус такого решения – пластиковый водопровод, который часто прокладывают вместо проржавевших железных труб. Если на пятом этаже трубы металлические, а на третьем уже пластиковые, то вместо заземления трубы просто окажутся под напряжением.
Как выбрать место для установки
Перед установкой розеток, необходимо тщательно обдумать её месторасположение, чтобы в будущем не возникало осложнений. При этом необходимо учесть назначение комнаты и электроприборы, которые будут подключаться. Эти факторы помогут понять где лучше всего установить источник электрического тока. На кухне розеткаустанавливают чуть выше уровня кухонного стола. Таким образом, при покупке новой кухонной мебели, приборы не будут закрываться.
По европейским стандартам розетки должны располагаться не менее 30 см от пола. Но четких нормативов нигде нет. Самым оптимальным и часто используемым вариантом, является расположение от 70 до 150 см от уровня пола. Иногда их устанавливают над плинтусом, а иногда прямо в нём. К сожалению такое размещение мешает при уборке. Дизайнеры рекомендуют монтировать источники электропитания в районе установки электрооборудования. Например розетку, для подключаемого плазменного телевизора, подвешенного на стене, устанавливают под самым верхом.
Монтаж встраиваемого устройства
Как подключить розетку с заземлением внутреннего типа? Если она устанавливается на новом месте, понадобится перфоратор, чтобы выбрать нишу для подрозетника, и канавку для укладки кабеля. Для фиксации кабеля пригодится гипс и гнездо для фланца. Сначала на месте будущей розетки сверлят отверстие, а затем расширяют его. Штрабу под кабель можно пробить перфоратором, предварительно установив направление при помощи уровня.
После приготовления ниши и канавки приступают к укладке кабеля, который фиксируется гипсом. Затем вставляют пластиковый корпус в нишу, фиксируя тем же раствором. Пока гипс не схватился, проверяют уровнем положение подрозетника.
Как правильно подключить устройство? В первую очередь необходимо отключить электропитание. Для этого выкручивают пробки или выключают автоматику. После этого лучше ещё раз убедится, что электричество отключено, используя индикатор. Далее нужно снять защитную оболочку и оголить концы кабеля, разделив каждую жилу. Провода подключают к соответствующим контактам, как было описано выше.
Сердцевина розетки с подсоединёнными жилами прикручивается саморезами к коробке, установленной в нише. Провода нужно аккуратно засунуть внутрь подрозетника. Затем зафиксировать конструкцию с помощью специальных лапок или винтов. Если вилка выходит очень туго из гнёзд, со временем лапки могут расшатываться, а вот винтовое крепление держит намного надёжнее.
Завершается процесс прикручиванием крышки и декоративной рамки, которая фиксируется с помощью защёлок. Если устройство установлено слишком низко или вмонтировано в плинтус, его необходимо закрыть декоративной крышкой, чтобы обеспечить защиту при наличии маленьких детей. Также рекомендуют применять розетки с закрытыми гнёздами.
Типы штепсельных розеток
В разных странах внешний вид и конструкция штепсельных розеток может различаться.
Кратко рассмотрим каждый из типов:
- «А». 2-контактный штепсель без заземления. Штыри плоские, имеют ширину 6,35 мм и длину 1,524 мм. Находятся на расстоянии 12,7 мм. Разъем применяется в США для напряжения от 100 до 127 В, 60 Гц. В Японии используются похожие вилки, но напряжение сети 100 В, а частота 50 Гц.
- «В». Конструкция такая же, как в штепсельной розетке типа «А». Разница состоит в наличии заземляющего разъема внизу. Применяемое напряжение — от 100 до 127 В, но в некоторых странах подается 220 В. Встречается в Канаде, США, Японии.
- «С». Конструктивно предусмотрены входы под два штыря диаметром 4 или 4,8 мм. Длина и расстояние между гнездами — 19 мм. Рабочее напряжение — 220 В. Применяется в Германии, Италии, Франции и ряде других стран ЕС, а также в России, Украине.
- «D». Особенность — три контакта круглого сечения, размещенные в форме треугольника. Первоначально это был британский стандарт, который в дальнейшем получил распространение в Пакистане, Индии и ряде других государств (тех, которые электрифицировали британцы).
- «Е». В отличие от прошлого типа, верхний центральный штырь выступает из розетки и входит в углубление на штепселе. Применяется во Франции и ряде стран Евросоюза.
- «F». Особенность штепсельной розетки состоит в наличии заземляющих контактов вверху и внизу. В РФ такое изделие называется «евровилка». Заземление выполняется с помощью специальной скобы из металла, а максимальный ток равен 16 Ампер. Применяется во многих странах, в том числе в Германии, государствах бывшего СССР.
- «G». Внешне представляет собой розетку с тремя контактами. Фазный и нулевой имеют прямоугольное сечение и размеры 6,35х3,97 мм. Расстояние между ними — 22,2 мм. Заземляющий контакт имеет другой размер — 3,97х7,92 мм. В вилке обязательно встраивается предохранитель, обеспечивающий защиту фазного провода от КЗ. Применяется в Англии и странах, которые ранее были колониями. Также тип «G» используется в Саудовской Аравии.
- «H». Особый тип штепсельной розетки, который не совмещается с другими видами. Контакты размещены в форме буквы «Y». Максимальный ток составляет 16 Ампер. Применяется в Израиле (совмещается с другими типами) и в районах Сектора Газа.
- «I». Конструктивно заземляющий контакт находится в центре внизу, а два других (фаза и ноль) справа и слева вверху. В отличие от разъема «H» верхний контакты развернуты в другую сторону. По максимальному току такие вилки отличаются и бывают на 10, 20, 25, 32 Ампера. Применяются в Австралии, Китае. Аргентине, Уругвае и ряде других стран.
- «J». Это швейцарский тип штепсельной розетки. Внешне похожа на евровилку с той разницей, что заземляющий контакт немного смещен ближе к центру, а полюсные основания не имеют изоляции. Если не полностью вставить изделие, можно попасть под напряжение. Номинальный ток составляет до 10 А, а с заземлением — 16 А.
- «К». Это датский тип розетки, который также подходит для типа «С». Конструктивно представляет собой два разъема (фазный и нулевой) в виде штырей, расположенных под углом. Заземляющая часть имеет форум обрезанного круга.
- «L». Представляет собой штепсельную розетку с тремя подряд углублениями. Диаметр штырей — 5 мм, а расстояние между ними — 8 мм. Применяется в Италии.
- «М». Очень похожа на тип «D», но отличается диаметром штырей (он больше). Между фазным и нулевым разъемом расстояние 2,54 см. Применяется во многих странах — Шри-Ланка, Пакистан, Намибия, Гонконг, Ботсвана, ЮАР ид другие. Используется для сушильного оборудования и кондиционеров в Израиле и Сингапуре.
- «N». Состоит из трех круглых разъемов. Похоже на тип «J». Два основных находятся на расстоянии 1,9 см, а заземляющий расположен на 3 мм выше. Напряжение — от 200 до 250 В. Ток — 16 А. Используется в Южной Африке.
Отметим, что многие страны применяют несколько типов розеток. К примеру, в странах СНГ можно встретить типы С, F и Е.
Подключение силовых проводников
Силовые контакты обычно подключаются по бокам. Куда именно не имеет значения. Силовые жилы можно поменять местами. По европейским стандартам, они оба являются силовыми источниками. Заземляющий контакт обычно расположен по центру устройства. Он должен выглядеть в виде металлической пластины, напоминающей букву «П». Она имеет отверстие, в которое вкручивается контактный болт с винтовой резьбой. Фазную и нейтральную жилы заводят с нижней стороны болта, а затем затягиваются посредством закручивания болта.
Закреплённые провода в контактах прибора, закреплены достаточно хорошо, но со временем они ослабляются и начинают подгорать. Что свести к минимуму этот эффект, зачищенные концы предварительно скручивают кольцом, а затем надевают на болт. Такой способ обеспечивает максимальную площадь соприкосновения, благодаря этому, увеличивается контакт и уменьшается их нагрев.
Условное обозначение на схеме
Для удобства чтения схем и обслуживания электрического оборудования применяются условные обозначения. В РФ этот параметр прописан в ГОСТ 21.614-88. Он введен с июля 1988 года и полностью заменил старую версию ГОСТа 2.754-72, действующего во времена СССР.
На строительных чертежах и схемах электрические розетки обозначаются как полукруг с установленным посередине «шпилем».
В зависимости от вида розетки обозначение может меняться.
Для открытой установки:
- Двухполюсная (сдвоенная) — полукруг с двумя параллельными «шпилями» вверху.
- Двухполюсная с защитным контактом — полукруг с горизонтальной полоской вверху и «шпилем».
- Трехполюсная с защитным контактом — полукруг, горизонтальная линия и три полоски, направленные вверх.
Для розеток скрытой и внутренней установки также имеются особенности. Главное отличие в том, что полоска начинается не с конца полукруга, как в рассмотренных выше случаях.
В одинарных влагозащитных розетках с защитным контактом и без него обозначение такое же, как в обычных случаях, но полукруг закрашен.
Если вместе с розеткой идет выключатель, рядом со шпилем добавляется еще одна «антенна» с загнутым в конце краем.
Розетки на схемах.
Классификация по типу монтажа

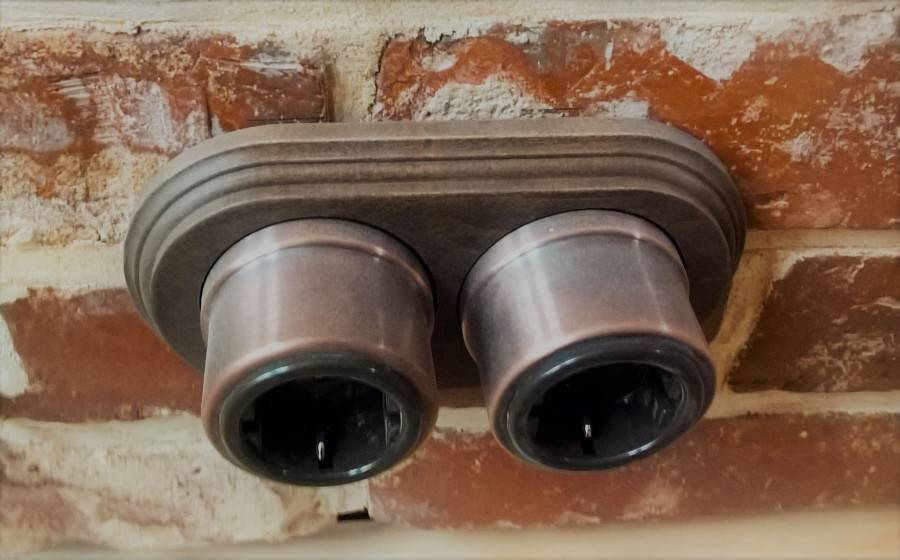

По типу монтажа розетки бывают трёх видов: внешние (наружные), внутренние (скрытые) и выдвижные. Наружные модели закрепляются сразу к плоскости стены. При установке на пожароопасные поверхности рекомендуется дополнительно использовать диэлектрические пластины. Они продаются в магазинах, но сделать их легко и своими руками – достаточно вырезать квадрат или круг нужного размера из текстолита, асбестоцементной плиты и т.п.
Внешние устройства имеют два достоинства. Это быстрый монтаж и простая замена (при необходимости). Их недостаток в том, что они выглядят неэстетично и зачастую «портят» интерьер. Кроме этого, за выступающие накладные изделия можно «зацепиться» или случайно ударить их тяжелым предметом, что нередко приводит в поломке таких розеток.

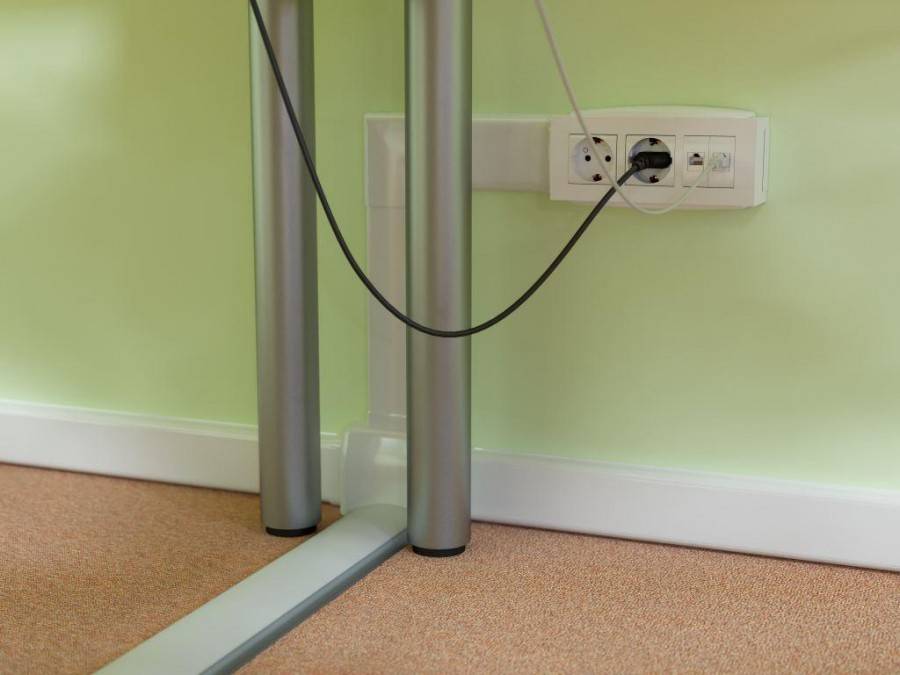

Пример внешней розетки на четыре гнезда
Внутренние модели устанавливать сложнее. Они вставляются в так называемые «стаканы» (подрозетники), которые необходимо вмонтировать в стену. В случае с бетонными и кирпичными поверхностями для этих целей понадобится перфоратор. Зато скрытые розетки смотрятся эстетично. Их лицевая панель полностью утоплена в стену, или выступает наружу всего на несколько миллиметров.
Пример внутренней (встраиваемой) розетки
Выдвижные модели стоят дорого. Они отличаются практичностью и функциональностью. Чаще всего используются при обустройстве кухонных помещений. Такие розетки встраиваются в столешницы, боковые панели шкафов и др. Их монтируют даже внутрь полов. Все что напоминает о наличии розетки – это аккуратная крышка, под которой «прячутся» розеточные блоки для удобного подключения любой техники.
На фотографиях выше пример выдвижных розеток
Разновидности розеток с заземлением
Выделяют следующие виды розеток с заземлением:
Содержащие защиту от перегрузок – во внутреннем оснащении розетки присутствует специальный предохранитель, который при наличии сильных перегрузок берет весь удар на себя и сгорает.
Содержащие защиту от утечки тока – внутри розетки, находиться специальный прибор, который контролирует состояние тока, при его утечке он отключает розетку (очень полезная функция для детей, поскольку если ребенок что-то всунет в розетку, она сразу же отключится).
Защищающие от перенапряжения – при сильных колебаниях напряжения, в электрической сети происходит автоматическое отключение розетки (является одним из лучших вариантов, для подключения дорогостоящих бытовых приборов).
Содержащие механическую защиту – присутствуют специальные шторки, которые не допускают прикосновений к контактам.
Содержащие защиту от молний – это наружные розетки с заземлением, которые подходят для территорий, где наблюдается частое формирование молний.
Для подключения электрических приборов с высокой мощностью – рассчитаны на ток от 20 ампер (при покупке, в комплекте всегда присутствует специальная вилка).
Универсальные – в комплекте присутствует разъем для разных вилок.
Стоит отметить, что также выделяют скрытые розетки – они во время установки встраиваются в одно из выемок стены. Как правило, такие розетки рассчитаны на номинальный ток от 30 до 100 миллиампер.
Что делать, если контура заземления в многоэтажном доме не имеется?
Два выхода из этой ситуации уже были продемонстрированы (замена всей проводки в доме и установка автоматов УЗО). Но последний из них обеспечивает только мгновенную защиту, при этом работает в связке с заземлителем.
Поэтому правильным выбором будет замена двужильных кабелей трехжильными. Необходимо обустроить контур заземления с тыльной стороны дома. Разводка заземляющей жилы по отдельным квартирам выполняется с помощью медной шины, имеющей равное или большее сечение по сравнению с проводником PEN, который входит в кабель, подведенный к дому.
Перед тем как заземлить розетку, нужно соорудить защитный контур. Недалеко от отмостки (не менее 1,5 м) делают треугольные траншеи со сторонами по 1,2 м на глубину 0,6 м. К отмостке прокапывают дополнительную траншею, по которой будет осуществляться подводка заземления к распределительному шкафу в подъезде.
По углам треугольника забивают металлические трубы или уголки небольшого диаметра длиной от 2,5 м.
Их вершины соединяют привариванием металлосвязи (стальных полос 40х4 мм необходимой длины).
После линию заземления от этой конструкции ведут до распределительного шкафа подъезда:
- от ближайшей вершины треугольника по дополнительной траншее прокладывают стальную полосу того же сечения, что и у металлосвязи;
- ее конец дюбель-гвоздем фиксируют к домовой стене;
- установленная конструкция засыпается землей и трамбуется.
После протягивания линии заземления до распределительного шкафа в подъезде каждый собственник сможет пробросить до него свои шины заземления, присоединив их к главной. С помощью выполнения этих трудоемких, но не сложных действий находят решение, как сделать заземление в старом доме.
Классификация
Штепсельные розетки отличаются по конструктивным особенностям, электрической схеме, числу колодок и иным параметрам. Рассмотрим подробнее каждый из признаков.
По типу конструкции
Конструктивно устройство бывает двух видов:
- Скрытой установки. Углубляется внутрь стены, а снаружи находится только внешняя часть с местом для вставки штепселя. Крепление узла происходит с помощью лапок, которые с одной стороны упираются в элементы устройства, а с другой — к основанию (к примеру, стене или установочной коробке). Для регулировки крепления применяется специальный винтовой зажим.

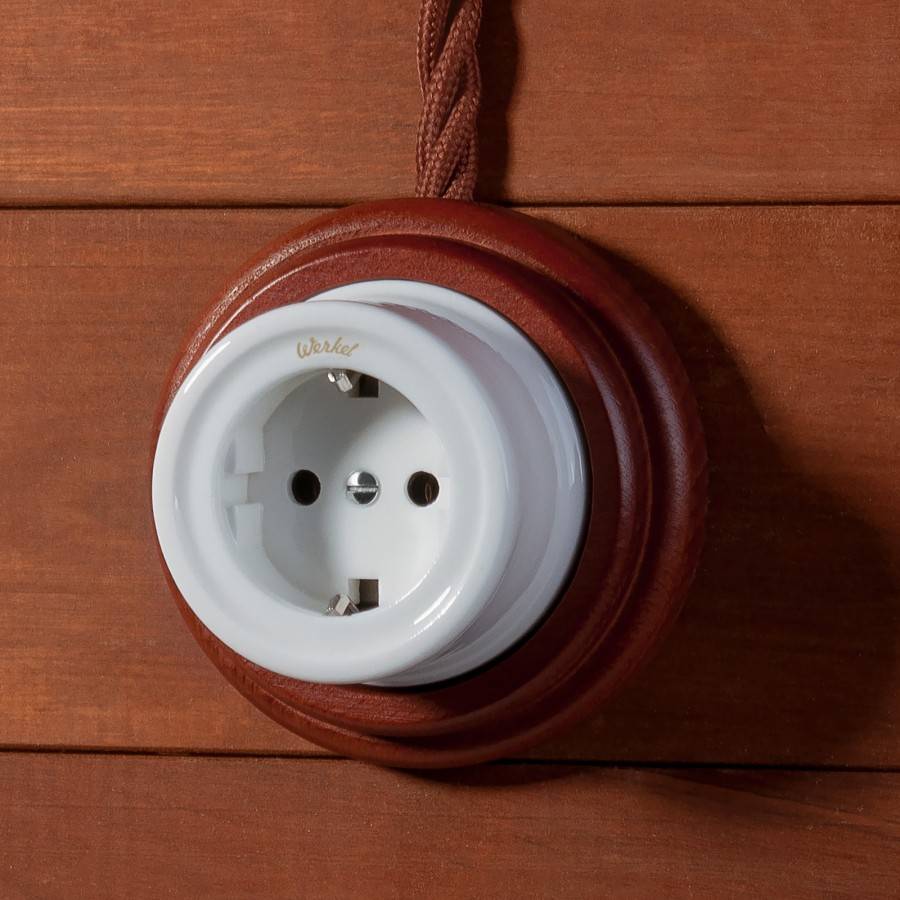

- Наружной установки. В отличие от рассмотренного выше вида, конструктивные элементы такого узла находятся снаружи. Для крепления применяются винты, удерживающие изделие на поверхности. Электрическая часть надежно защищена пластмассовым корпусом. В качестве дополнительных опций может применяться подсветка, крышка от детей, таймер выключения и т. д.
- Переносные. По сути, это удлинители, представляющие собой вилку и розетку, соединенную шнуром определенной длины.
По электрической схеме
Штепсельные розетки отличаются по наличию контакта, соединяющего металлическую часть электроприемника с заземлением.
Выделяется два вида:
- С заземлением (три контакта). Применяется в квартирах, домах или иных объектах, где имеется заземляющий контур с низким сопротивлением. Конструкция выполнена таким образом, чтобы заземление происходило раньше подачи напряжения на штепсельную вилку и само оборудование. Особенность обусловлена требованиями безопасности. Применяется для подключения оборудования с металлическим корпусом: стиральная машинка, электрические плиты и т. д.
- Без заземления. Их легко определить по наличию двух контактов. Здесь не предусмотрено заземляющего разъема, что снижает уровень безопасности при пользовании устройством. В случае попадании фазы на токопроводящий корпус человек может оказаться под напряжением.
По количеству колодок
Конструктивно штепсельные розетки отличаются по числу колодок для подключения.
Они бывают:
- Одноместные. Применяются для включения только одного прибора. Для увеличения числа разъемов можно использовать переноски или тройники.
- Двухместные и более. В таких электрических узлах возможно подключение двух и более приборов. Наиболее распространенный вариант — двух- и трехместные розетки.
По типу зажима провода
Важный момент при выборе — тип входных контактов.
Они бывают:
- Винтовые. Степень затяжки провода регулирует человек.
- Безвинтовые. Особенность — зажатие провода с помощью специальных пружин. Считаются более надежными, ведь в процессе эксплуатации степень сжатия не уменьшается от вибраций или других воздействий.
Дополнительные особенности
Кроме уже рассмотренных признаков, штепсельные розетки классифицируются и по другим параметрам:
- По количеству полюсов — двух и трех полюсные.
- С защитным контактом или без него. Особенность — наличие металлических элементов, соединенных с заземляющим контуром.
- По наличию шторок. Особенность — наличие специальных заслонок, защищающих детей от попадания напряжения. Открываются только при одновременном сильном нажатии на оба элемента.
- По материалу выходных и входных контактов. Изготавливаются из латуни или бронзы.

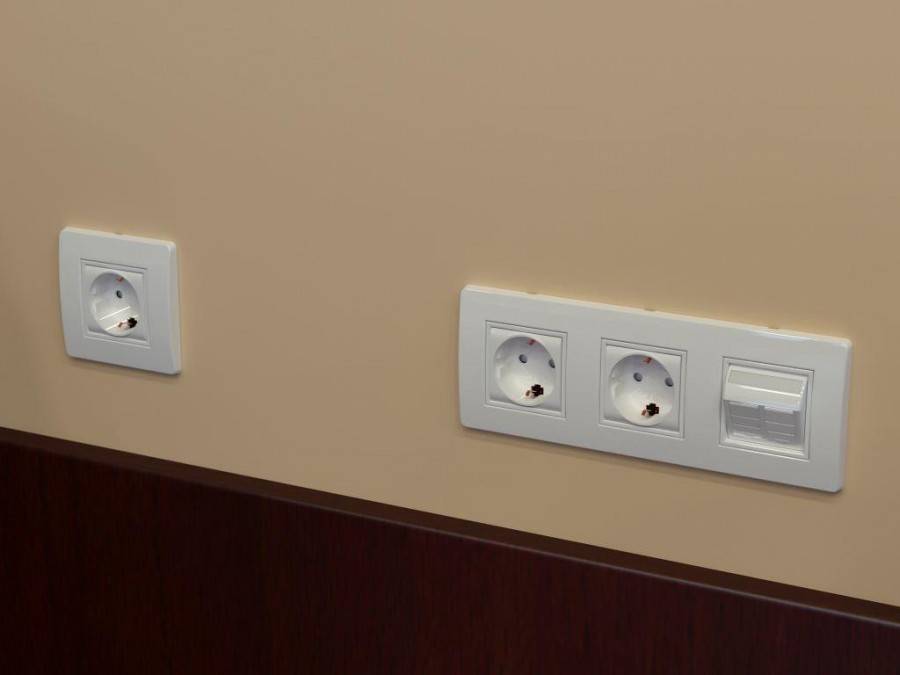

- Со свитч (RJ-45) и без него. В некоторых моделях предусмотрен разъем для подключения сетевого оборудования.
- По наличию тумблера. Конструктивно предусмотрен выключатель, с помощью которого можно подавать и снимать напряжение с контактных соединений.
- Для переносных ламп. Используется для подачи пониженного напряжения (12 В, 24 В) и имеет иную конструкцию во избежание ошибочного включения переносной лампочки в сеть 220 В.
- По наличию подсветки. В таких девайсах предусмотрен светодиодный источник света, упрощающий подключение в полной темноте. Часто устанавливаются в спальне, прихожей или гостиной.
Приведенная выше классификация позволяет понять многообразие и важность штепсельных розеток и быстрей определиться с покупкой. Как по схеме подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора
Как по схеме подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора
Видео “Как подключить стиральную машину”
Если вы не хотите платить за столь простую услугу, как подключение стиральной машины, и считаете, что выполните данную задачу в одиночку, не пропустите следующее видео.
Заземление в квартире, и как его не надо делать.
Электричество и электрические приборы имеют большое значение в нашей жизни, мы пользуемся ими ежедневно и неоднократно, десятки и даже сотни раз в день. Мы привыкли делать это, не задумываясь, забывая о том, какую потенциальную опасность они могут нести для человека. Но опасность возможного поражения электрическим током, возникновения пожаров из-за неисправности электрических сетей, проводки или оборудования никто не отменял, поэтому для предотвращения несчастных случаев используют различные средства. Прежде всего, речь идет об устройствах защитного отключения (УЗО) и контуров заземления с подключением к ним всех электроприборов.
Любой, даже слабо разбирающийся в электротехнике человек, знает, что все приборы должны иметь заземление. Однако о том, что это такое, и как осуществляется на практике, известно не каждому.
Заземление в многоквартирном доме обычно уже подведено к распределительному щиту на лестничной площадке, а заземление в квартире устраивается при монтаже электропроводки. При этом третий, заземляющий провод сразу подводится ко всем точкам потребления, то есть розеткам. Розетка с заземлением необходима практически для каждого современного бытового прибора. Заземлить электроприбор – это значит соединить его корпус, то есть нетоковедущую часть, с землей либо с ее эквивалентом. Эта мера необходима для предотвращения поражения человека электрическим током в случае пробоя фазы на корпус.
В старых домах, где разводка осуществлялась по двухпроводной схеме, к приборам подведены только фаза и ноль, заземление в квартире отсутствует. На работоспособность приборов это не влияет, но некоторые устройства оставлять без заземления опасно, особенно те, которые контактируют с водой: посудомоечную машину, стиральную машину, бойлер, холодильник и т. д.
Как же поступить в ситуации, если заземления в щитке нет? К сожалению, доморощенные электрики, наслушавшись советов знакомого «специалиста», без всяких сомнений приступают к устройству заземления различными способами, зачастую небезопасными.
Два способа, как не надо делать заземление в квартире
Самый распространенный ошибочный способ самодельного заземления – заземление на батарею. Привлекательность этого способа понятна, ведь трубы теплоснабжения лежат в земле и теоретически могут служить для отведения заряда. Но на практике труба отопления может в любой момент оказаться незаземленной – к примеру, в момент ремонта или в случае коррозии соединений. Кроме того, в последние годы на отдельных участках теплоцентрали часть металлических труб заменена, а другая – продолжает заменяться пластиковыми, так что на надежный контакт системы отопления с землей надеяться нельзя. Результат такого «заземления» опасен, ведь под напряжением могут оказаться все токопроводящие предметы (даже в соседних квартирах), а это кухонное оборудование, раковины, ванны и т. д. Появляется опасность массового поражения током, возникновения пожара.
Следующая ошибка горе-электриков – соединение заземляющего провода с нулевой шиной в щитке. Делать это категорически запрещено, тем более в тех случаях, когда в доме используется TN-C система (четырехпроводный стояк). Опасность состоит в том, что в один момент на нулевом проводе по ряду причин может оказаться напряжение 220 и даже 380 В. Нужно ли рассказывать о том, что случится, если у вас заземление компьютера или холодильника выведено на ноль?
Не вдаваясь в технические подробности, можно сказать, что единственный вариант, способный защитить от удара электрическим током в случае отсутствия заземления в квартире – установка специальных защитных устройств, называемых УЗО. Если нет возможности провести заземление в квартире не кустарным, а профессиональным, грамотным способом, необходимо воспользоваться этим вариантом.

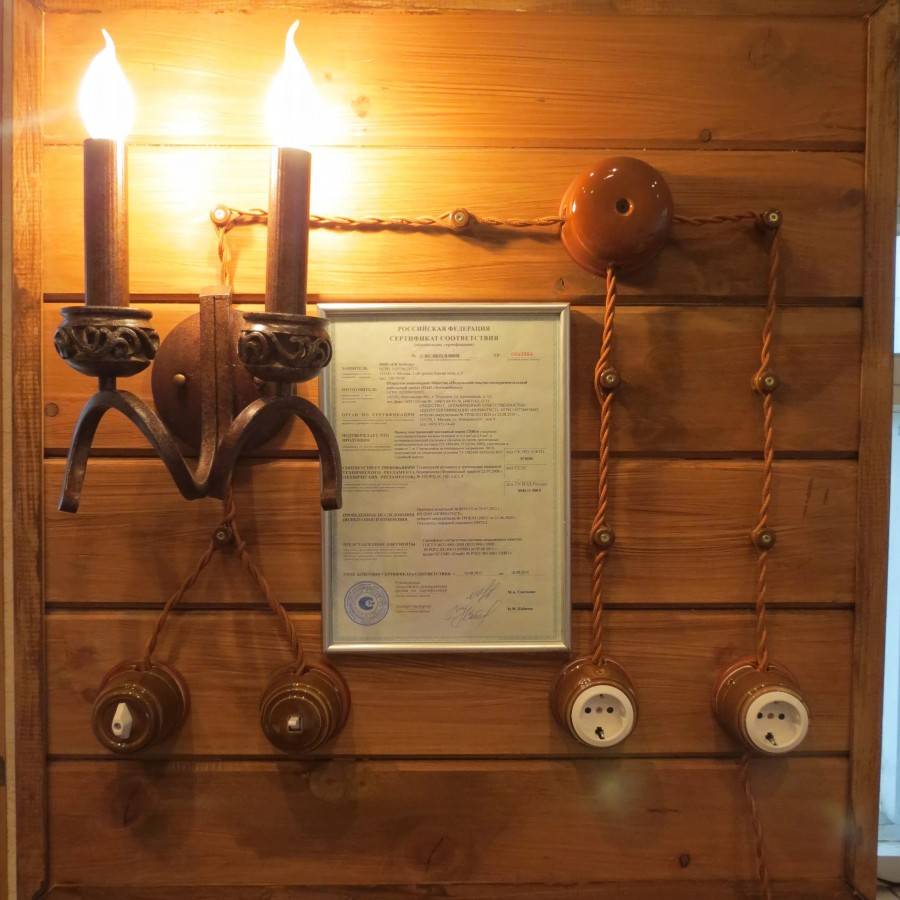

Установка розетки с заземлением при открытой (наружной) проводке. Проверка заземления

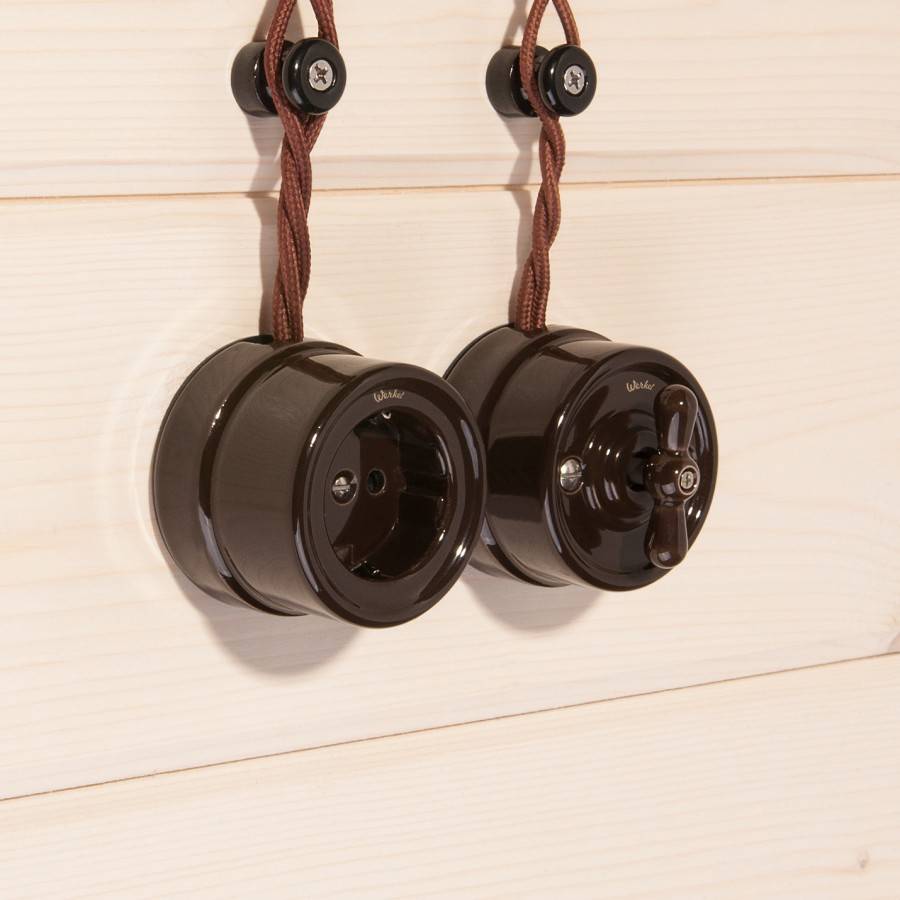

Штробление стен не всегда целесообразно проводить. В таких случаях проводка прокладывается поверху. В деревянных домах возможен монтаж только открытой проводки.
Этапы проведения работ при установке розетки с открытой проводкой:
- выбор места установки с учетом расположения распределительных коробок и планировки помещения;
- прокладывание проводки с помощью кабель-канала, плинтуса, гофрированной трубы или скоб;
- фиксация розетки на стене с заведением в нее проводов;
- установка крышки розетки.
При установке наружной розетки можно выбрать любое удобное место для ее установки, но с соблюдением всех необходимых требований. Плюсом является еще то, что в случае необходимости можно перенести розетку в любое удобное место. Минусом является внешний вид, т. к. многих смущают короба на стенах помещения.
Правильность подключения заземления можно проверить с помощью устройства защитного отключения и лампочки. Лампочка сразу подключается к нулю и фазе – должна загореться. После этого нулевой провод отключить и подключить провод заземления. Провод на фазе остается. При таком подключении устройство защитного отключения должно сработать. Это докажет правильность подключения заземления. Правильность подключения еще можно проверить с помощью мультиметра (один щуп прикладывается к «земле», а второй поочередно вставляется в отверстия).
Если в разводке уже предусмотрен заземляющий провод
Такое вполне может быть, если в доме старой постройки был сделанный современный ремонт. В коридорном щитке заземления изначально не было и электрики, монтирующие проводку, могли установить евророзетки и проложить заземляющие провода, но не подключать их. Если же в соответствии с планом улучшения электропроводки к подъездному щитку подвели заземление, то сделанная «на вырост» внутренняя проводка становится актуальной.
шина заземления в электрощитке
В таком случае задача по установке максимально упрощена и заключается только в правильном подключении всех проводов. Заземляющий провод в подъездном щитке подключается к PE шине и в квартирных розетках подсоединяется к соответствующим контактам. Для этого необходимо выполнить следующие действия:
- Отключить вводной автомат или обесточить саму розетку, если для этого есть отдельный выключатель.
- Взять розетку с заземляющими контактами. Если таковые уже есть на старой, то их надо будет просто подключить.
- Снять крышку со старой розетки, ослабить крепления, удерживающие в подрозетнике внутреннюю часть и вытащить ее.
- Если старая розетка с заземляющим контактом, то прикрутить его к соответствующему креплению. Если надо ставить новую, то со старой снимаются провода и на ее место ставится нужная розетка.
- После подсоединения проводов и включения вводного автомата надо проверить правильно ли работает заземление.
Когда заземляющая проводка подключена правильно, то при ее проверке будет срабатывать автоматический выключатель УЗО, если он установлен на фазный и нулевой провода.
Косвенные доказательства отсутствия PE
Существуют некоторые ситуации, которые косвенно подтверждают, что PE схема не работает, не подключена или работает очень плохо.
- Бытовые приборы, связанные с водой, бьют слегка током. К ним можно отнести стиральную и посудомоечную машинку, водонагреватель, электрический чайник и прочие.
- При воспроизведении музыки в колонках появляется шум.
Вот такие простые способы, как определить, работает ли проводная система PE или нет. И еще одно предупреждение. Соединять ее с громоотводом или сажать на отопление нельзя. Ни та, ни другая система не предназначены для этих нужд.
