Критерии выбора решетки для дождеприемника

Виды

Сегодня различают некоторое количество подтипов приемников. Каждый из них имеет свои отличительные черты и характеристики.

ДБ

Такой дождеприемник имеет характерное прямоугольное строение. Обозначение ДБ расшифровывается как «водоприемник большой». Подобные детали используются на участках проезжей части, что расположены на достаточно низком уровне. С ДБ дождеприемниками будет обеспечиваться качественный сток жидкости. Рекомендуемым параметром уклона в данном случае является 0,005.

В соответствии с ГОСТ указанные разновидности водоприемников должны быть изготовлены исключительно из очень прочного и долговечного чугуна с маркировкой не ниже СЧ15.

Данные элементы должны обладать следующими характеристиками:

• повышенной прочностью;
• долгим сроком службы;
• эффективной функциональностью.

В наборе с этими дождевыми приемниками зачастую идут такие детали, как корпус и решетка. Некоторые производители предлагают и варианты, в наборе с которыми решетка не идет – выбор подходящего варианта зависит от предпочтений потребителя.

ДМ

Деталь с такой аббревиатурой – это дождеприемник малый (или магистральный). Благодаря этим вариантам удается собирать поверхностную влагу с улиц, частных дворов, парковых территорий и прочих подобных площадей. Малые приемники характеризуются высокими показателями пропускной способности. Как правило, их используют на участках с низкорасположенными лотками автомагистралей, имеющих пилообразный продольный профиль. Кроме того, к подобным элементам обращаются, если речь идет о местах с высокой транспортной загруженностью, а также территориях, где в стоках присутствует большой процент химических составов.

Такие элементы могут иметь:

• круглую;
• квадратную;
• прямоугольную формы.

ДК

Существуют также и дождевые приемники с аббревиатурой ДК. Расшифровывается указанное обозначение как «дождеприемник круглый». Подобные варианты применяют при возведении мостов, дорог и различных промышленных объектов. В большинстве ситуаций можно встретить ДК приемники из крепкого чугуна.

Также подобные дождеприемники можно часто встретить:

• на автомобильных стоянках;
• городских автодорогах;
• на дворовых территориях возле жилых домов.

Особенности устройства ливневой канализации

Ливневая канализация служит для отвода с участка не только дождевой воды, но и талых вод. Это делается для того, чтобы скапливающаяся в грунте влага не подмывала фундамент здания, в результате чего оно может начать проседать. В состав любой такой системы обязательно входят следующие компоненты:

• трубы или желоба для транспортировки воды;
• приемники для передачи воды с поверхности;
• водостоки и дренажные колодцы, в которые стекает вода;
• специальные решетки и фильтры, чтобы не допустить попадание крупного и мелкого мусора в систему.

В комплексной системе поверхностного водоотвода дождеприемники занимают важное место

Кроме того, при помощи такой системы можно осуществлять полив растений на участке талой водой, продлить срок службы пешеходных дорожек и тротуаров, а также защитить постройки от пагубного воздействия влаги. Вы можете купить дождеприемник для ливневой канализации для того, чтобы на вашем участке не образовывались лужи или же для того, чтобы вода не затекала в подвал.

Критерии выбора конструкции и проектирование системы водоотвода

Выбор размеров дождеприемника и других его характеристик необходимо начинать, отталкиваясь от предполагаемой системы ливневой канализации. Последняя проектируется исходя из следующих данных:

• максимальное количество осадков на территории – этот параметр узнается из справочника СНиП, там же необходимо посмотреть максимальный параметр снегового покрова зимой;
• коэффициент поглощения влаги – зависит от типа покрытия территории, например, для щебня он составляет 0,4, а для кровли – 1;
• площадь территории, с которой будет отводиться вода.

По этим данным определяется тип ливневой канализации. Выбор дождеприемника также осуществляется в зависимости от интенсивности осадков на территории, общих климатических условий, типа грунта и максимальной нагрузки.

Дождеприемник может быть расположен в любом месте, но нужно учитывать близость водостока

Особенности установки дождеприемника

Установку дождеприемника для ливневой канализации осуществляют под выходом сточной трубы или же в тех местах, где после дождя или в результате таяния снега образуются лужи

При монтаже особое внимание следует обращать на глубину установки. Также рекомендуется выбирать такое расположение конструкции, чтобы вода из трубы попадала точно в ее центр

А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник.

Собранная вода течет по трубам, а затем доходит до подземного колодца — коллектора

После того как вы определились с типом конструкции и местом ее установки, можно приступать непосредственно к установке дождеприемника. Она состоит из следующих этапов:

1. Выкапывается котлован. Его глубина определяется размером самого приемника, к которому необходимо добавить 30-40 см. Ширина ямы также должна быть больше габаритов конструкции примерно на 3 см с каждой стороны, так как она будет укрепляться при помощи бетонного раствора.
2. На дне ямы монтируется специальная песчаная подушка. После засыпания песок заливается водой и тщательно утрамбовывается.
3. Дождеприемник подключается к системе труб или лотков. При этом нужно следить, чтобы вся конструкция была точно выровнена по высоте.
4. Дно ямы заливается небольшим слоем бетонного раствора, в который устанавливается приемник. При установке дождеприемника своими руками необходимо надежно зафиксировать конструкцию в бетоне, чтобы избежать ее смещения впоследствии.
5. С боков конструкции заливается бетонный раствор. Для того чтобы пластиковая модель не деформировалась под давлением бетона, ее стенки можно дополнительно укрепить металлической решеткой.
6. Устанавливаются перегородки и корзина дождеприемника.

Схема укладки ливневой канализации во дворе

Помните, что срок эксплуатации и эффективность работы конструкции зависит от того, насколько вы правильно установили дождеприемник. Как показывают многие видео монтажа дождеприемников, делать это нужно до установки покрытия на территории. Делать мощение на участке, который прилегает к приемнику дождевой воды, стоит только через несколько дней после завершения установки последнего. За это время бетон окончательно застынет, и вы сможете смело укладывать любой тип покрытия.

Комплект для установки дождеприемника

Одним из ключевых факторов, который также нужно учитывать при монтаже дождеприемника для ливневой канализации, это прочность и надежность основания. Учтите, что при перепадах температуры грунт, в который установлен приемник, может расширяться и сужаться, поэтому бетонная подушка и стенки, окружающие конструкцию, должны быть предельно надежными. В противном случае вам придется в первую же весну заново установить дождеприемник. Как избежать этого подскажут многочисленные тематические видео в интернете.

Если вы не обладаете достаточными строительными навыками для самостоятельного монтажа конструкции, то можно поручить это дело квалифицированным специалистам. В таком случае цена установки дождеприемника будет зависеть от типа приемника, глубины установки и ряда других факторов.

Процесс обустройства дренажной системы на дачном участке

Правила ухода за конструкцией

Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора

Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор

В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.

Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров

Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.

Ливнеприемники

Затяжные дожди осенью, таяние снега весной – и вот потоки журчащих, веселых ручейков стремительно несутся под ноги, обдавая их холодной водой. А вред, который приносит избыточная влага фундаменту, стенам, кровле здания, несомненно, велик. Как же избавиться от такой неприятности? Конечно, управлять природой и осадками, выключить их, как водопроводный кран, мы не в состоянии. Но контролировать, направлять в нужное русло – это возможно. И поможет справиться с этим ливнеприемник железобетонный. Благодаря данному конструктивному элементу подземной коммуникации сточные и дождевые воды собираются в определенном месте и транспортируются по канализационной системе. Это предотвращает вероятность скопления воды возле сооружений и домов с потенциальной нагрузкой, не превышающей допустимые технические характеристики системы, и способствует более длительному сроку использования внутреннего и внешнего интерьера.

ЛИВНЕПРИЕМНИКИ
Наименование	L	B	H	Вес	Цена, ед.
ЛП-1	1010	610	800	0,6	500
ЛП-1 (с дном)	1010	610	800	0,73	580

Ливнеприемник, его еще называют дождеприемник, который представляет компания ООО “АктиВЕН”, состоит из железобетонного резервуара с отверстиями для труб ливнестока, подсоединенных с боковых сторон устройства. Наиболее распространенной модификацией изделия, которая чаще всего используется в Киеве и Киевской области, является ливнеприемник ЛП-1.

Такая конструкция отличается долговечностью и доступностью. Именно применение высококачественного бетона обеспечивает будущему изделию вышеуказанные положительные качества. К тому, что ливнеприемник бетонный продается по сравнительно низкой цене, можно добавить следующие характеристики:

• эффективность;
• для монтажа изделия не требуется особых знаний, усилий или затрат;
• его прочность обеспечивает устойчивость к воздействию различных факторов окружающей среды и механических нагрузок.

Для того, чтобы железобетонный ливнеприемник не засорялся, желательно приобрести защитную решетку или люк, которые предлагает наша компания ООО “АктиВЕН”.

Особенности монтажа ливневого водоотвода своими руками

Монтаж ливневой системы можно выполнить своими руками. Для этого сначала потребуется подготовить основу для размещения лотков.

1. В качестве основы используется слой песка и гравия, который может достигать двадцати сантиметров, и бетонное основание.
2. Толщина бетонной основы зависит от той нагрузки, которая будет воздействовать на всю систему. Рекомендуется использовать бетон марки В25.
3. После того, как основание подготовлено, нужно установить пескоуловитель или канал с вертикальным сливом. Они располагаются на конечном участке всей трассы.
4. Затем с помощью шнура отмечается линия укладки лотков.
5. На следующем шаге необходимо подготовить лотки и решётки. Перед закреплением решёток обязательно очистите место, к которому они будут крепиться.
6. После этого решётки нужно закрепить на лотках, а лотки соединить друг с другом.
7. На следующем этапе лотки требуется установить на подвижный бетон. Необходимо учесть, что торцевая часть лотков, имеющая выпуклую форму, должна располагаться в сторону движения воды.
8. Выполните монтаж всех остальных элементов ливневой системы и затем осуществляйте заливку стенок водоотвода.

В процессе бетонирования также нужно зафиксировать шов, который находится между лотком и основанием из бетона.

Для этого можно использовать либо битум, либо герметик.

В том случае, если поверхность после установки водоотвода будет заасфальтирована, решётки перед выполнением работ необходимо закрыть плотным материалом.

Оптимальным уклоном для отвода стоков считается два сантиметра на каждый метр лотка.

Как сделать ливневую канализацию частного дома Видео

Мне нравится1Не нравится

Дождеприемники для ливневки из пластика

Самым востребованным является именно пластиковый вариант, который используют для применения на приусадебной территории или дачном участке. Производят его из особого морозостойкого полипропилена, отличающегося устойчивостью к температурным перепадам, различным нагрузкам и химическим веществам.

Стандартные параметры пластиковых дождеприемников для ливневой канализации равны 300х300х300 миллиметров, либо 400х400х400 и 500х500х500 миллиметров. Такие модели различают согласно максимально допустимой величине нагрузки на решетку.

В соответствии с данным показателем выпускают изделия следующих классов:

1. А – максимальная нагрузка на них не превышает 1,5 тонн, их используют для монтажа на дорожках для пешеходов и приусадебных участках.
2. В – имеют способность выдерживать вес до 12,5 тонн, что позволяет устанавливать эти модели на автомобильных парковках и в гаражных сообществах.
3. С – переносят нагрузку максимум 25 тонн и поэтому их задействуют на заправочных станциях и автомобильных магистралях.
4. D – 40-тонные приемники выдерживают вес грузового транспорта.
5. E – максимально допустимая нагрузка на них до 60 тонн и это дает возможность монтировать их на стоянках грузового транспорта и в иных местах.
6. F – они способны выдержать массу до 90 тонн, подобные модели устанавливают на площадках, где перемещается тяжелая техника.

Вне зависимости от размеров модели из пластика для ливневой канализации состоят из следующих частей:

1. Корзина. Предназначается для защиты системы отвода стоков от проникновения мусора. В дождеприемниках размерами 300х300 миллиметров и других аналогичных изделиях он оседает на дно корзины и по этой причине ее периодически следует извлекать и очищать.
2. Резиновый сифон. Не дает распространяться неприятному запаху, возникающему при гниении мусора и испарении жидкости со дна корзины.
3. Перегородка. Выполняет функцию гидрозатвора, она нужна в случае подсоединения к приемнику водоотводящей системы.
4. Крышка. Позволяет полностью закрывать дождеприемник, ее задействуют в холодную погоду или при не использовании дождеприемника по какой-либо причине.
5. Решетка. Через нее вода попадает в ливневку. Модель круглой или квадратной формы подбирают в зависимости от конструкционных особенностей приемника.
6. Люк. Его применяют при обустройстве колодцев закрытого типа.
7. Удлинитель. С его помощью можно увеличивать глубину конструкции.

Приемники различают по способу отвода жидкости. Он может производиться в сторону или вниз. Выбор конкретного варианта основан на конструктивных особенностях ливневки и места нахождения в ней дождеприемника.

Чтобы установить на место пластиковый водоприемник, не потребуется задействовать спецтехнику, можно без проблем обойтись собственными силами. Пластик довольно устойчив к всевозможным негативным воздействиям, таким как, температурные перепады или агрессивные химические соединения.

Еще одним важным преимуществом пластиковых изделий, отличающих их от чугунных водоприемников, стала простота обслуживания. Чтобы их почистить, достаточно извлечь корзину, удалить из нее содержимое и далее промыть. Поскольку такие дождеприемники имеют небольшие размеры и вес, сделать подобную манипуляцию будет несложно.

Трубопровод к модели из пластика подсоединяют без применения специальных крепежных элементов, причем в двух плоскостях. Решетки для пластиковых изделий могут быть произведены из чугуна, жести или из этого же полимера.

Наиболее прочным считается вариант из чугунного сплава и поэтому его задействуют в местах, где наблюдается повышенная нагрузка. Зависит стоимость пластиковых приемников от их конструкционных особенностей и компании-производителя.

Из чего состоит

Если сравнивать ливнеприемники, то можно заметить, они различаются между собой весом, габаритом и еще некоторыми особенностями. По стандарту глубина устройства имеет 400 мм. Как правило, у них небольшой вес, за исключением того случая, когда в качестве материала используется чугун.

Состоит из таких частей:

• Сама емкость.
• Корзина, которая устанавливается внутрь водоприемника.
• Перегородка или сифон.
• Решетка наружная.

В разных видах эти элементы могут быть выполнены из разного материала, что сказывается на конечном качестве продукции. Что касается решетки, то ее необходимо выбирать качественную и прочную, так как она сталкивается с механическим воздействием при ходьбе пешеходов и даже наезде автомобиля.

Конструкция дождеприемников

В комплект дождевого колодца входит не только сам контейнер для сбора воды, но и другие детали — решетка, фильтр-патрон и специальные лотки.

Решетки

Решетка, которую также часто называют дождеприемником, устанавливается наверху колодца. Через нее стекает вода, а мусор, ветки и опавшая листва оседают на прутьях. Материалы для этой детали используются разные:

В том случае, если дождевой колодец предполагается держать закрытым и использоваться в качестве смотрового, вместо решетки устанавливается люк. В отличие от самого контейнера, решетки находятся на поверхности земли. Если речь идет об установке колодца на загородном участке, решетка обычно подбирается с учетом особенностей территории — по цвету, по форме, по материалу. Например, если в дизайне используются художественные кованые элементы, то металлическая решетка будет смотреться среди них вполне органично.

Фильтр-патрон

Чтобы в контейнер колодца и общую канализацию не попадала лишняя грязь, в конструкции предусмотрен фильтр-патрон, состоящий из:

• Корзины, где собирается земля, песок и мелкий мусор;
• Перегородок, удерживающих корзину — а кроме того, не позволяющих канализационному запаху выходить на поверхность;
• Уплотнительного основания.

Устанавливается фильтр-патрон следующим образом: сначала на уплотнительное основание ставится рамка собственно колодца, по кругу заливающаяся бетоном, затем внутрь нее вставляется корзина фильтр-патрона, и сверху конструкция прикрывается решеткой или люком(см.Люки для колодцев: материалы для их изготовления и формы конструкций).

Лотки

Для того, чтобы вода с поверхности грунта стекала именно в дождевой колодец, используются отводящие каналы или лотки. Установить их несложно: под уклоном к колодцу выкапываются траншеи, дно которых уплотняется и бетонируется, затем туда укладываются сами лотки, а поверх них ставятся небольшие решетки. Лотки хорошо справляются со сточными водами на дорожках и участках с ровной поверхностью — во дворах, на газонах. Для того, чтобы монтировать их было удобнее, дополнительно продаются такие элементы, как поворотные части и заглушки.

Какими конструктивными особенностями обладают дождеприемники

Самыми распространенными в конструктивном плане до сих пор являются обычные однокамерные емкости, сверху которых монтируется защитная решетка с приемниками в виде сот или щелей. Допустима установка усиленных дождеприемников – изготовленных не из пластика, а из бетона – армированного или полимерного. Для того, чтобы дополнительно усилить всю конструкцию, можно использовать не только армирование, но и скрепление анкерными болтами, металлическими скобами и т.д. В местах повышенной производительности предусматривается нередко наличие нескольких вертикально расположенных секций.

Для частных территорий желательно применять – они препятствуют проникновение неприятного запаха изнутри канализации. Также в дождеприемнике должен быть предусмотрен придверной поддон.

Современный пластиковый дождеприёмник имеет составные части: основной короб, перегородку-сифон и корзину.

«Продвинутые» дождеприемники используют еще и так называемый первичный фильтр. Он предназначен для грубой очистки воды от наиболее крупных фракций. Таким образом снижается нагрузка на очистные системы – пескоприемники и т.д. – а также снижается вероятность появления мусорного затора в трубе. Но такие приемники требуют более частой очистки корзины во избежание их переполнения и образования неприятных запахов – если в фильтр попадет вещество органического происхождения.

Если рассматривать дождеприемники для ливневой канализации по способу сбора стока, то различают:

• точечные приемники – они обустраиваются для точечного сбора воды в каком-то одном месте;
• и линейные – представляющие собой целую сеть приемников, уложенных в мелкозаглубленной траншее.

А по методу отвода приемники принято делить на:

• отводные в стороны – предназначаются для скопления воды с фундаментной отмостки;
• отводные вниз – такие отводят воду точечно в колодцы и иные емкости. Обязательно в комплекте поставляется решетка для задержки грязи.

Виды

Решетки для ливневой канализации можно классифицировать по разным показателям.

Например, если учитывать допустимую нагрузку, то такие изделия делятся на отдельные классы:

1. А-С (допустимая нагрузка 1,5-25 тонн) – прочность и устойчивость к внешним воздействиям таких решеток позволяет устанавливать их в местах, где отсутствует интенсивное автомобильное движение;
2. D-F (нагрузка в пределах 40-90 тонн) – эксплуатируются в местах, где плотный поток транспорта, а также отмечаются значительные нагрузки.

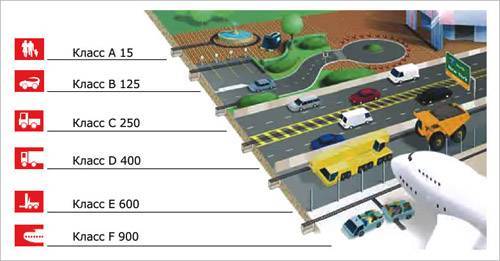

Перечень классов нагрузки

Если говорить о материалах изготовления решеток для лотков, то они бывают пластиковые, оцинкованные и чугунные.

Первый вариант используется преимущественно в условиях приусадебных хозяйств и в парковых зонах.

К преимуществам таких изделий относится:

• долговечность;
• малый вес;
• простота монтажа;
• высокая пропускная способность;
• возможность изменять размер изделия на свое усмотрение;
• доступная цена.

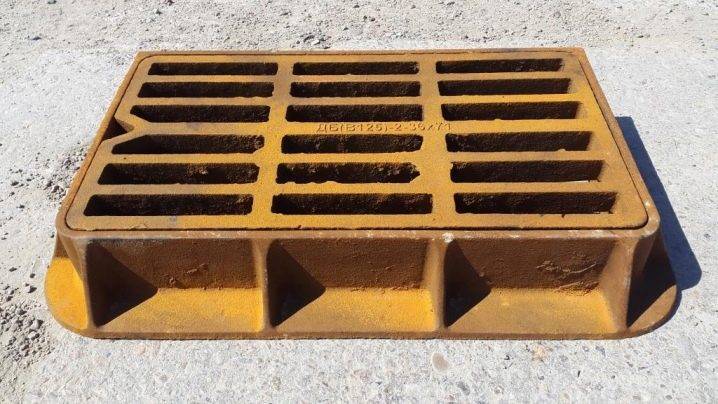

Чугунная ливневая решетка

А вот самыми надежными являются чугунные решетки для ливневой канализации.

Они пригодны для любых условий эксплуатации, даже в местах с повышенной нагрузкой.

Чаще всего, такие решетки можно встретить в промышленных зонах, где отмечается интенсивное движение тяжелого транспорта, в морских портах и аэропортах, в гаражных помещениях и транспортных терминалах.

Чугунная решетка и лоток модели Basic DN300

Характеристики и преимущества чугунных решеток хотелось бы рассмотреть на примере модели Basic DN300 с артикулом 27403.

Данное изделие выполнено из высокопрочного чугуна, его вес составляет 12,7 кг при размере 500*373*50 мм.

Цена решетки составляет 3 тысячи 650 руб. Чуть дешевле можно приобрести водоприемную решетку класса С из обычного чугуна.

При размере 750*400*23 мм ее вес составляет 25,2 кг.

Купить данный элемент ливневой канализации ориентировочно можно за 5500 руб.

Есть еще более доступные предложения, например, вы сможете купить прямоугольную решетку из чугуна весом 17 кг за 2 тысячи 640 руб.

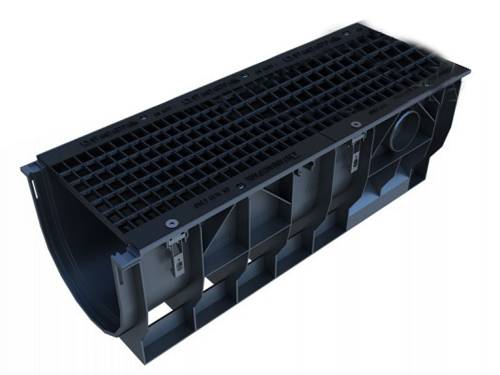

Решетка и лоток Polymax Basic DN 300

Что же касается преимуществ, то абсолютно все чугунные изделия характеризуются повышенной устойчивостью к разрушительным процессам (коррозии), прочностью, долговечностью и уникальной способностью выдерживать существенные температурные перепады.

И что самое главное, цена и качество такой продукции идеально дополняют друг друга.

Не забывайте, что кроме своих функциональных достоинств, чугунные изделия еще отличаются и презентабельным внешним видом, а на некоторых моделях имеются даже антискользящие выступы.
