Распространенные поломки
Из-за простоты устройства и функционирования перечень распространенных неисправностей в различных моделях утюгов Vitek – VT-1201, VT-1209, VT-1244 и других – одинаков. Это утверждение верно и для приборов других торговых марок, поскольку принципиальных конструктивных отличий у них нет. Описание основных поломок приведено в таблице ниже.
Иллюстрация | Описание поломки |
| Обрыв или короткое замыкание в сетевом шнуре. Один из самых распространенных и опасных дефектов, который возникает в результате длительной эксплуатации. В течение долгого времени шнур подвергается нагрузкам, провода, расположенные под внешней изоляцией, перегибаются и скручиваются. Термоизоляция тоже может быть повреждена, что приводит к риску оплавления изоляции электрических проводников. Такие неисправности могут привести к поражению электрическим током. Поломка устраняется заменой шнура |
 | Образование накипи. Это скорее не поломка, а результат неправильной эксплуатации, приводящий к нарушению функции парообразования. Соли, содержащиеся в жесткой воде, выпадают в осадок на паропроводящих отверстиях подошвы. Чтобы избежать данного дефекта, следует заливать в утюжок только очищенную смягченную воду или дистиллят. Чтобы удалить накипь, отверстия прочищают ватной палочкой или любым другим предметом, твердость которого не должна превышать твердость материала подошвы |
 | Повреждение терморегулятора. Данная деталь позволяет регулировать температуру нагрева подошвы. Биметаллическая пластина поддерживает заданную температуру, соединяя или разъединяя электрические контакты, в зависимости от температуры. Со временем из-за загрязнения или попадания волокон ткани контакт может нарушиться. В результате ТЭН не будет греть подошву. Для устранения поломки придется разобрать утюжок и почистить контакты мелкой наждачной бумагой либо любым острым металлическим предметом |
 | Срабатывание термопредохранителя. Данная деталь является средством противопожарной защиты. Термофуз размыкает электрическую цепь и выключает электроутюг, если температура нагрева подошвы превысит допустимую. В различных моделях установлены как одноразовые, так и многоразовые предохранительные устройства. При диагностике исправность предохранителя определяется мультиметром. Сопротивление рабочего устройства равно нулю. Если же термопредохранитель неисправен, мультиметр покажет обрыв цепи. Поломка устраняется заменой детали |
 | Поломка ТЭНа. Данная поломка встречается часто и приводит к полной потере работоспособности утюжка. Подошва просто не греется. В современных моделях ТЭН составляет с подошвой единую конструкцию и отдельно его заменить нельзя. Для проверки исправности нагревателя используется мультиметр (см. рис.). Нормально работающий ТЭН имеет сопротивление в пределах от 20 до 40 Ом. Если мультиметр покажет обрыв цепи, придется покупать новый утюг, так как стоимость замены подошвы соизмерима с ценой нового прибора |
Данный видеоролик знакомит читателей с типичными неисправностями утюгов, порядком их диагностики и устранения:
Разборка утюга Saturn ST – CC0211
Начнем с винта задней стенки, ничем не прикрытым. Трудности начнутся дальше. Немало зная о разборке утюгов, догадывались: скрыты неизвестным местом еще крепления. Винты находятся под кнопками, крышкой залива воды, регулятором мощности. В этом случае правильным вариантом оказался первый. Выяснить удалось, сломав одну кнопку. Хорошо видно на фото: у каждой клавиши пара зубцов, скользящих в прорехах корпуса, одновременно служа ограничителями. Достаточно поддеть задний зуб отверткой, извлекая кнопку, если заранее не знаешь… Будто специально пластиковые клавиши отлиты ломкими, существуют сорта более эластичные. Полагаем, намеренно; пытаясь предотвратить неквалифицированное вмешательство. В результате одна кнопка (парового удара) пришла в негодность, будем клеить Титаном, финальный расклад дел читателям придется предугадать.
Задний винт
Итак, сняв две кнопки, обнаружим очередной винт, полагается открутить. Трудности не закончились, панель ручки и задней стенки дополнительно крепится тремя шипами (см. фото) на носике. Как правильно вести разборку, подсказать не можем! В конце концов, крышка демонтирована. Дальше просто:
Бак с помпами и регулятором подачи пара удерживается тремя винтами. Один в носовой, два в хвостовой части. Снимите аккуратно регулятор температуры подошвы, вытянув. Удерживается тремя шипами, на D-образном пазу
Обратите внимание, на маленькую стальную скобу, обеспечивающую фиксацию регулятора, и щелчки при переключении (см. фото).
Бак стягивается, одновременно размыкается тракт помпы парового удара. Насквозь пронизывает металлическая трубка конструкцию, от бойлера до помп.
Насквозь пронизывает металлическая трубка конструкцию, от бойлера до помп.
Устранение поломки в домашних условиях
Проверяем самое простое
Довольно часто причиной неработоспособности утюга являются проблемы с его шнуром. При использовании шнур часто изгибается, что может привести к повреждению изоляции в местах изгиба, а иногда даже вызвать появление искр. Поэтому, если вы собираетесь заниматься самостоятельным ремонтом утюга, первым шагом следует осмотреть и проверить шнур на целостность.
Разобрать утюг — это самое начало
Проверка электрошнура
Иногда, чтобы удостовериться что проблема в шнуре, можно включить утюг в сеть. Если все исправно, загорается индикаторная лампа. Обычно это зеленый светодиод. По тому, горит он постоянно или периодически гаснет и будем отслеживать состояние шнура
Его крутим и изгибаем, обращая внимание на состояние сигнальной лампочки. Если она мигает, значит сетевой шнур действительно виноват. Его лучше заменить, но, при желании, можно найти проблемное место (часто оно визуально легко определяется) и исправить ситуацию
Его лучше заменить, но, при желании, можно найти проблемное место (часто оно визуально легко определяется) и исправить ситуацию.
Характерные проблемы со шнуром для утюга
Если это проблемы с изоляцией, а сам проводник целый, используя изоленту устраняют неисправность. Если повреждены провода, их разрезают, соединяют по-новому при помощи пайки, место соединения изолируют. Этот ремонт — временная мера, так как вскоре снова появятся проблемы — недалеко от «отреставрированного» места. Потому шнур все-таки лучше заменить.
Клеммы и контакты
Если внешних повреждений шнура нет, а он не работает, придется разобрать утюг. На первом этапе сложностей обычно не бывают — сзади есть один болт. Это, пожалуй, единственный крепеж, который не удается спрятать. Откручиваем его, снимаем крышку.
Снять заднюю крышку обычно труда не составляет — один болт
Под задней крышкой скрывается клеммная колодка, к которой подходят провода от терморегулятора и ТЭНа, с другой подключается наш сетевой шнур. Клеммная колодка может выглядеть по-разному. У некоторых производителей как у Bosch) она спрятана под пластиковой крышкой. Крышку надо снять. Как к ней подобраться — зависит от модели. Иногда достаточно просто поддеть и потянуть иногда приходится снимать какие-то детали
Важно — добраться до контактов
Из-за перегрева может оплавиться колодка или шнур
Часто причина того, что не греется утюг скрыта не в ТЭНе, а в том, что засорились или окислились контакты. Иногда на контакты попадает вода (протекает емкость), иногда там спекается пыль, иногда просто ослабел контакт. Если есть одна из таких проблем — устраняйте ее. Возможно, ремонт утюга своими руками на этом закончится.
Проверка шнура на целостность проводов
Если контакты нормальные, чистые, прозваниваем шнур на целостность проводов. Берем тестер/мультиметр, ставим в режим прозвонки. Одним щупом прикасаемся к штырьку шнура, вторым «перебираем» провода на клеммной колодке. Если провод целый, одна из пар должна «зазвенеть» — вы должны услышать звуковой сигнал.
Прозвонка шнура утюга
Шнур утюга — трехпроводный, к штырькам шнура идет два провода, а третий — зеленого или желто-зеленого цвета — заземление. На вилке утюга это металлическая пластинка. Прикоснувшись к ней и зеленому проводу на колодке, вы должны услышать «писк» мультиметра. Если хоть один провод «не звонится», шнур меняем.
Система разбрызгивания пара
Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими бортами (подойдет сковорода или противень) наливаете воду и уксус (обычный, столовый без красителей). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.
Очищение отверстий для выхода пара на утюге
Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.
Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.
Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.
https://youtube.com/watch?v=iB0XRbpyo14
Ремонтные работы
Рассмотрим процесс чистки подошвы и внутренних элементов. Нужно разобрать утюг и отделить подошву. Сначала она продувается пылесосом с мебельной (узкой) щеткой – это нужно для удаления пыли и твердых частиц. После нужно положить подошву (только если она металлическая) в миску с водой, уксусом или лимонной кислотой. На 1 литр воды берется стакан уксуса или 5 ложек кислоты. Вместе с емкостью ставим утюг на огонь, нагреваем миску и кипятим в течение нескольких минут. Повторить до 5 раз.
Фото – грязная подошва
Помимо таких подручных средств можно использовать самое обычное средство от накипи для чистки кастрюль или чайников. После протираем прибор и ставим его на сушку, в следующий день использование не рекомендовано.
Пошаговая инструкция, как провести ремонт терморегулятора утюга Silter, Ufesa, Rowenta Steam Force, Bosch TDS или VES:
- Разберите устройство, отсоедините все провода. Для проверки состояния терморегулятора нужно несколько раз его провернуть в обе стороны до упора. Когда он попадает в крайнее положение, должна срабатывать группа контактов, при этом будет слышен щелчок;
- Если щелчка нет – то предохранитель неисправен. Есть два варианта решения проблемы: закоротить провода так, чтобы утюг не отключался или установить новый регулятор. Конечно, первый дешевле и быстрее, но зато второй надежнее и безопаснее;
- Для пайки можно использовать самый простой ручной паяльник. С целью замены потребуется купить аналогичный элемент, желательно, тоже же марки.
Немного сложнее прочистить подошву, если устройство под паровым управлением отказывается пропаривать одежду. Здесь причина кроется в забитых отверстиях для конденсата. Советы от мастеров:
- Аккуратно продвиньте в них ватную палочку и проверните её несколько раз. Предварительно можно её смочить спиртом или уксусом;
- Прогладьте соль на хлопковой одежде. Это старый проверенный способ быстро привести в рабочее состояние стальную и нержавеющую подошву;
- Если у Вас проблемы с керамическим или тефлоновым утюгом, то лучше отнести его на чистку к специалистам. За эту работу возьмется любая мастерская.
Фото – схема
Что делать, если утюг Rowenta Focus DW, rainford, Philips Elance или Polti Vaporella Forever 1800 Eco Program не включается:
- Первым делом, нужно проверить шнур питания. Он может изломаться как по всей длине, так и в месте подключения к утюгу. Чтобы это проверить, открутите крышку, которая прижимает провод к контактам, и проверьте их. Если там проблемы не обнаружено, скорее всего, причина в поломке провода по длине. Целесообразнее всего просто заменить шнур новым; Фото – крепление шнура
- Не включаться прибор может также из-за отказа терморегулятора, предохранителя или неисправности контактов питания. В некоторых моделях вода может напрямую попадать на жизненно-важные детали, от чего схема окисляется. Нужно полностью разобрать и проверить подошву. При обнаружении окисленных соединений очистите их спиртовым составом.
Стоит отметить, что если треснула подошва или сгорела схема, то самостоятельно ремонт проводить нецелесообразно. Лучше либо сразу отнести к специалистам (если модель дорогая, скажем, Philips pro Azur), либо купить себе новый утюг (если сломался Elco, Maxima MI, Taurus).
Санкт-Петербург
Действия, нарушающие тишину и покой граждан:
Когда нельзя шуметь. С 23:00 до 08:00 в рабочие дни и с 23:00 до 12:00 в выходные и нерабочие праздничные дни. Исключение — использование пиротехники в Новый год, с 23 часов 31 декабря до 4 часов 1 января.
Какова ответственность. Зависит от того, что именно нарушило тишину. За «использование звуковоспроизводящих и звукоусиливающих устройств звукоусиления», а также «крики, свист, стук, передвижение мебели, пение, игру на музыкальных инструментах и иные подобные действия» вы можете получить предупреждение или штраф:
- для граждан — от 500 до 5000 рублей;
- для должностных лиц — от 25 000 до 50 000 рублей;
- для юрлиц — от 50 000 до 200 000 рублей.
за использование пиротехники (петард, ракетниц и других) — штраф:
- для граждан — от 1000 до 5000 рублей;
- для должностных лиц — от 25 000 до 50 000 рублей;
- для юрлиц — от 50 000 до 200 000 рублей.
за шумные ремонтные и разгрузочно-погрузочные работы — штраф:
- для граждан — от 3000 до 5000 рублей;
- для должностных лиц — от 25 000 до 50 000 рублей;
- для юрлиц — от 250 000 до 500 000 рублей.
за шумные строительные работы — штраф:
- для граждан — 5000 рублей;
- для должностных лиц — от 25 000 до 50 000 рублей;
- для юрлиц — от 500 000 до 1 000 000 рублей.
за действия, которые нарушили тишину и покой граждан в многоквартирных домах в выходные и нерабочие праздничные дни с 8:00 до 12:00 вне зависимости от вида шума, — предупреждение или штраф:
- для граждан — от 500 до 5000 рублей;
- для должностных лиц — от 25 000 до 50 000 рублей;
- для юрлиц — от 50 000 до 200 000 рублей.
Документ, регулирующий режим тишины.
Как почистить утюг в домашних условиях
Если на подошве появился желтый или коричневый налет, то удалить его можно с помощью уксуса. Для этого нагретую поверхность потрите тампоном, смоченным в растворе уксуса. Затем хорошо протрите подошву сухой ветошью.
Если у вас нет чистящего карандаша, то можно почистить утюг не только с помощью уксуса, но и с помощью перекиси водорода. Преимущество этого способа в том, что при чистке горячей подошвы отсутствует резкий запах кислоты.
Почистить подошву утюга можно солью. И лучше всего это получается когда на лист бумаги рассыпать соль и «утюжить» ее хорошо разогретым утюгом.
Бывает, что на подошве утюга образуется крепко приклеившиеся загрязнения, в основном во время установки на ткани клеевых тканей и материалов. Убрать такие загрязнения можно с помощью жидкости для снятия лака, наносимого на ногти.
Есть и еще ряд других экзотических способов очистки утюга, типа зубной пасты или соды, но это уже нужно использовать, когда под рукой нет даже мыла или иного чистящего средства для посуды. Главное не забить поры для выхода пара на подошве утюга. Иначе придется потом думать не только как почистить утюг, но и очистить эти поры.
Какой правильно выбрать утюг Мужские рубашки гладить удобно утюгом с острым носом, поскольку легко утюжить между пуговицами. Постельное белье лучше гладить утюгом с «тупым» носом. Учитывайте это, выбирая утюг.
Какую выбрать гладильную систему Технический прогресс не стоит на месте. И уже вместо паровых утюгов в магазине бытовой техники консультанты-продавцы рекомендуют купить гладильные системы, утюг с отдельным парогенератором (паровые станции), гладильные прессы.
Как сшить чехол на гладильную доску Для гладильной доски с деревянной столешницей не обязательно шить новый чехол. Поверхность доски можно перетянуть с помощью степлера. Технолог ателье предлагает вам два способа, как можно быстро и просто сделать чехол на гладильную доску своими руками.
Беспроводной утюг Беспроводной утюг отличается от парового утюга только тем, что у него нет сетевого провода. Это главное преимущество такого утюга.
Почему петляет машинка с горизонтальным челноком В этой статье вы узнаете, почему петляет машинка с горизонтальным челноком и как этот дефект швейной строчки устранить своими руками.
Как выбрать и заменить ремень оверлока Ремни электропривода оверлока бывают не только разных диаметров, но и имеют другие особенности. О том, как выбрать и заменить ремень оверлока.
Как заточить ножницы дома Заточка ножниц, особенно используемых парикмахерами и портными, должна производиться на специальном станке и обязательно опытным мастером. Но часто возникает необходимость срочно заточить ножницы в домашних условиях, не теряя времени на поход в мастерскую. Можно ли самостоятельно заточить ножницы?
Отзывы мастера о швейных машинах В этой статье собраны отзывы мастера-наладчика о некоторых современных и старых моделях швейных машин. Кроме бытовых машинок имеются отзывы и о промышленных моделях швейных машин. Есть несколько отзывов об оверлоках, коверлоке и даже скорняжной машинке.
All rights reserved / 2011 / Sewing-Master.ru / How to repair sewing machine at home by yourself / MY-Project
У вас есть швейная машинка, и вы любите шить? Тогда этот сайт для вас. Профессиональные мастера подскажут вам как выполнить мелкий ремонт швейной, вязальной машинки. Опытные технологи поделятся секретами пошива одежды. Обзорные статьи подскажут, какую купить швейную или вязальную машину, утюг манекен и много других полезных советов вы найдете на нашем сайте. Спасибо, что вы полностью просмотрели страницу. Копирование и перепечатка статей сайта «Швейный мастер» без согласия автора запрещена. Авторские права защищаются законом.
Если утюг перестал греть, можно купить новый, но часто повреждение не очень серьезное и его можно устранить самостоятельно. Если вы умеете работать отверткой и мультиметром, справитесь. О том, как провести ремонт утюга своими руками и будем рассказывать в этой статье.
Виды утюгов и их устройство
Если говорить об электроутюгах, есть они трех типов:
Обычный, без отпаривания. В последнее время они непопулярны, но они — самые недорогие и компактные, могут приобретаться в качестве «походного» варианта. Для поездок, командировок и т.п.
Утюг без пара и с паром
- С отпаривателем. Внутри имеется встроенный резервуар для воды, в подошве многочисленные мелкие отверстия. Емкость расположена над нагревательным элементом утюга. Во время работы вода небольшими порциями (количество зависит от выставленного режима отпаривания) подается на нагревательный элемент, где превращается в пар и выходит через отверстия в платформе.
Утюги с парогенератором (гладильная система, паровая станция). У этих моделей есть отельная емкость для воды, в которую встроен свой нагревательный элемент. Емкость соединена с утюгом паропроводом и электрическим шнуром. Вода в емкости превращается в пар, он под определенным давление по паропроводу подается в подошву, выходит через отверстия.
Паровая станция или утюг с парогенератором
Самые распространенные — утюги с отпаривателями, именно его ремонт и будем рассматривать дальше. Для начала стоит ознакомиться с его устройством. Так ремонт утюга своими руками будет проще. Зная состав устройства и назначение его частей можно назвать возможные причины проблем.

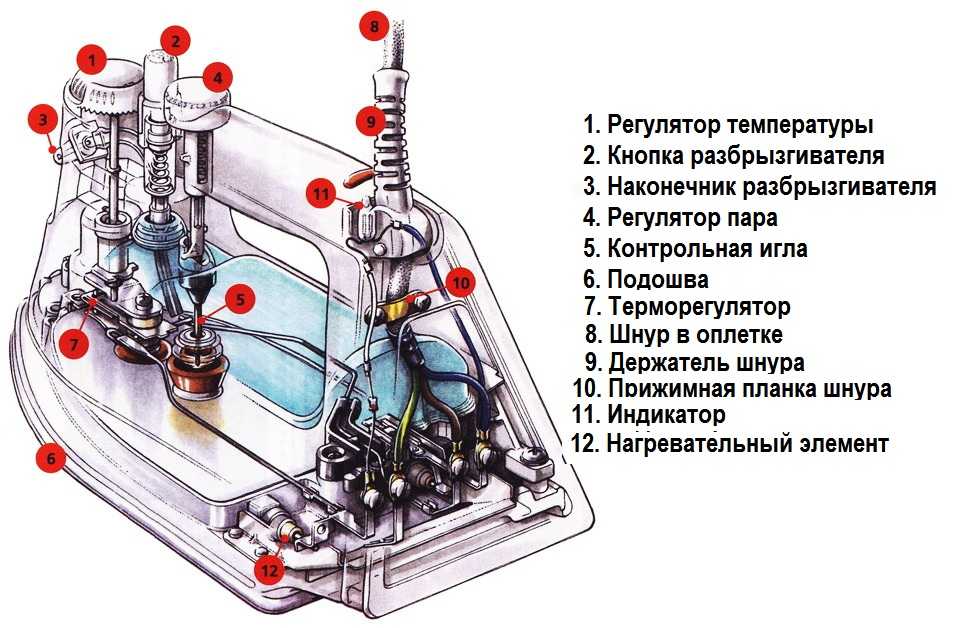

Если говорить в общих чертах, каждый утюг состоит из корпуса, ручки, терморегулятора и подошвы с отверстиями, через которые в зону глажки подается пар. Для поддержания режима отпаривания в корпус утюга встроена емкость для воды, также имеются регуляторы интенсивности режима отпаривания.
Общее устройство утюга с отпаривателем
Устройство системы отпаривания
Современные электрические утюги этого типа имеют несколько режимов отпаривания. Для понимания того, как все работает надо рассмотреть, как оно все устроено. Ведь часто ремонт утюга своими руками необходим не из-за того, что утюг не греется, а потому что не идет пар
И тут важно понимать в чем именно дело
В современных моделях есть три режима отпаривания, которые имеют индивидуальные кнопки. Каждая кнопка приводит в действие свою помпу, которая, в зависимости от настроек подает, требуемое количество воды. Есть такие режимы и помпы:
- Мягкое (нормальное) отпаривание с регулятором интенсивности пара. Выставляете регулятор в нужное положение (обычно режимов 4-5) и пар подается постоянно (пока не закончится вода) через определенные промежутки времени.
- Паровой удар. Резкий разовый выброс пара, который происходит при нажатии на соответствующую кнопку.
Капельное орошение. Из маленького сопла, расположенного впереди на ручке, при нажатии кнопки распыляется небольшая порция воды.

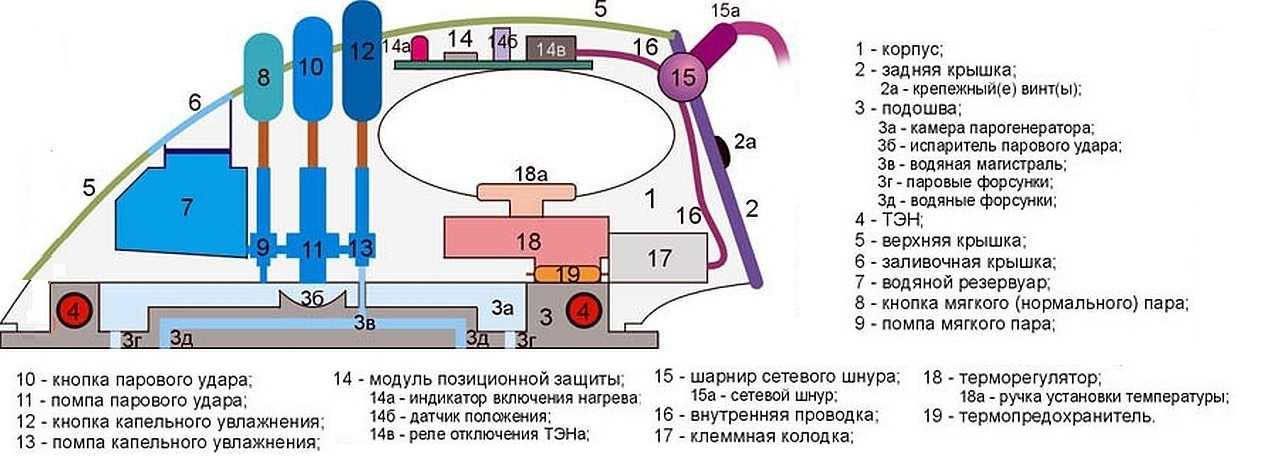

Устройство современного утюга с отпаривателем
Более простые модели (предыдущего поколения) имеют обычно разбрызгиватель и режим отпаривания. У них строение несколько иное. Первое отличие — регулятор нагрева подошвы перенесен на ручку (впрочем, не всегда), на ручке также находится регулятор пара, но выполнен он в виде поворотного диска.
Утюг с отпаривателем и разбрызгивателем (без парового удара)
Кнопка разбрызгивателя, в таких моделях утюгов, находится между регуляторами температуры и пара.
Электрическая схема утюга
Ремонт утюга своими руками невозможен без электрической схемы. Как видите, принципиальная схема электроутюга мало чем отличается от схемы чайника или бойлера. Основные отличия в форме нагревательных элементов и других «дополнительных» устройств.
Электрическая схема утюга
В схеме есть всего несколько элементов: соединительная колодка, нагревательный элемент, терморегулятор и термозащита. Термозащита может быть разной. В простейшем случае это предохранитель. В более сложных моделях это устройство отключения при перегреве. Так как элементов схемы немного, ремонт утюга своими руками — не самая сложная задача.
Устройство современного утюга
Современные утюги трехъярусные, типичный состав:
- Ручка, составляющее единое целое с баком.
- Корпус, защищающий бак от раскаленной подошвы.
- Подошва с бойлером, дырочками, выпускающими пар.
Под корпусом стоит отсек электронных элементов. Термостат, представленный биметаллической пластиной. Рядом виден термопредохранитель, обычно лепят через термостойкую ткань на стенку бака, либо впритык к ТЭНу. Соответственно, настройка элемента может быть, например, 140 градусов или выше. Определяется схемой реализации защиты от перегрева, моделью утюга. Узнать термопредохранитель можно по крепежной скобе, по красноречивым надписям на корпусе, приводящим допустимый ток (опционально), температуру срабатывания.
Термопредохранитель меняйте аналогичным. Чтобы разобрать проводной утюг Braun Freestyle, нужно будет шнур выдвинуть с электронной начинкой назад. Согласно советам, приведенным выше, сначала извлекаем задние шурупы, затем носовой. Наконец, удаляем находящийся в области кнопок парового удара, разбрызгивателя. Шнур, электронная часть держатся пластиковыми зубчиками. Ручка, бак, подошва практически одно целое. Однако в носовой части заметим пару силовых шурупов. Действуйте согласно обстоятельствам.
Конструкция, полагаем, стала базисом беспроводных утюгов. Силовые контакты сделаны разъемными. Можно снимать-ставить подошву с баком, ручкой на место, когда заблагорассудится. Без разборки. Хотя любые беспроводные утюги работают циклами: n секунд тиранит подставку, m секунд утюжит белье, – внутри нет таймеров (сигнальные светодиоды стоят). Работает управляемый биметаллической пластиной. В цепь подошвы включена зеленая лампочка, создан второй контакт верхнего положения для красной. Следуйте указаниям светофора. Зеленый – значит можно. Красный? Пора поставить утюг набраться сил.
Созданы модели с встроенным аккумулятором, понятно, весят побольше. Не каждый может качество назвать достоинством. Зато автономная работа длится дольше. Касается обычных дорогих беспроводных утюгов, цикл составляет нечто вроде 24 – 5. Время глажки впятеро продолжительнее отдыха. Разобрать беспроводной утюг ничуть не сложнее проводного.
Добавим, беспроводные утюги не редкость: Tefal, Philips. Недавно на рынке, появился Panasonic. Настоящая новость, в Америке Тефаль непопулярен. Panasonic похвастается удобной переносной коробкой. Забыли осмотреть продаваемое Россией, за морем японский самый эргономичный утюг средь беспроводных моделей. Выпущен индийский, купить даже на e-bay сложновато.
Надеемся, научили читателей, как разобрать утюг. Привели типичные приемы, применяются повсеместно. Создать универсальную инструкцию невозможно, как перебрать многочисленные модели. Одного производителя отдельные экземпляры могут разительно отличаться от прочего, представленного рынком. Прощаемся, ждем комментариев, смотрите фото, оценивайте, сравнивайте, учитесь разбирать утюги своими руками.
Чтобы разобрать утюг нужна специальная отвертка
Заключительная часть
Хотелось бы обратиться ко всем, кто пользуется различной бытовой техникой. Ведь каждый знает, как должен работать тот или иной прибор. При малейшем отклонении от норм, появлении постороннего запаха, звука, влаги в местах, где её быть не должно, прекращайте пользоваться устройством. Его необходимо срочно нести к мастеру или ремонтировать своими руками, если есть необходимые навыки. Только так можно обезопасить свой дом и здоровье своей семьи. А здоровье не идёт ни в какое сравнение со стоимостью даже самого дорогого утюга.
Очень надеемся, что сегодняшняя статья будет полезна уважаемому читателю, и он воспользуется советами, отражёнными в ней. Возможно, у вас возникли вопросы по теме. В таком случае смело задавайте их в обсуждениях ниже. Редакция HouseChief обязательно ответит на каждый из них в максимально сжатые сроки. Там же можно прокомментировать прочитанное, выразить своё мнение о стиле и содержании статьи.
ФОТО: YouTube-канал «Remonter»
Поэтапная разборка устройства
Производители, в том числе Филипс, постоянно работают над усложнением конструкции, чтобы затруднить самостоятельную разборку. Но народные умельцы находят выход и в этом случае. Вот пример того, как разобрать утюг philips azur:
Разборка утюга philips начинается с откручивания шурупа на задней крышке. Он может быть прикрыт заглушкой. Далее, снять крышку с шарниром сетевого шнура. Затем открутить два шурупа с торца, которые были под крышкой, один сверху и два снизу. Ещё один спереди под крышкой, где заливается вода. После этого снимаем верхнюю накладную часть ручки
Если накладка с защёлками, аккуратно, с помощью ножа или отвёртки осторожно отодвинуть их и приподнять накладку ручки
Чтобы не запутаться при сборке, желательно записать или снять на камеру процесс разборки
. С клеммной колодки снимаем провода. Все снятое отодвигаем в сторону. Теперь надо снять ручку регулятора температуры. С помощью ножа и отвёртки приподнимаем её вверх. Снимаем основную часть ручки. Под ней находится камера парогенератора и подошва с ТЭНом. Необходимо открутить два болтика сзади и один спереди и снять парокамеру.
Теперь есть доступ к регулятору температуры, термопредохранителю и нагревательному элементу. В этой части скапливается много различной грязи, которая отрицательно влияет на работу утюга. Всю поверхность нужно хорошо почистить. Проверить и при необходимости прочистить все водяные и паровые каналы подошвы
.
Осуществить проверку электронной платы, на которой находится датчик движения сложнее. Здесь нужен навык ремонта электронной техники. Если плата не залита эпоксидкой, визуально определить, где находятся два конца от датчика, и прозвонить их.
Хоть утюг и не самая дорогая бытовая техника, но при его поломке, можно не бежать сразу за новым. Сначала попытаемся отремонтировать его самостоятельно. Ремонт утюга своими руками — с этого можно начинать карьеру домашнего электрика. Простая схема, минимум элементов.
Если говорить об электроутюгах, есть они трех типов:
Самые распространенные — утюги с отпаривателями, именно его ремонт и будем рассматривать дальше. Для начала стоит ознакомиться с его устройством. Так ремонт утюга своими руками будет проще. Зная состав устройства и назначение его частей можно назвать возможные причины проблем.
Если говорить в общих чертах, каждый утюг состоит из корпуса, ручки, терморегулятора и подошвы с отверстиями, через которые в зону глажки подается пар. Для поддержания режима отпаривания в корпус утюга встроена емкость для воды, также имеются регуляторы интенсивности режима отпаривания.
Устройство системы отпаривания
Современные электрические утюги этого типа имеют несколько режимов отпаривания. Для понимания того, как все работает надо рассмотреть, как оно все устроено. Ведь часто ремонт утюга своими руками необходим не из-за того, что утюг не греется, а потому что не идет пар
И тут важно понимать в чем именно дело
В современных моделях есть три режима отпаривания, которые имеют индивидуальные кнопки. Каждая кнопка приводит в действие свою помпу, которая, в зависимости от настроек подает, требуемое количество воды. Есть такие режимы и помпы:
Более простые модели (предыдущего поколения) имеют обычно разбрызгиватель и режим отпаривания. У них строение несколько иное. Первое отличие — регулятор нагрева подошвы перенесен на ручку (впрочем, не всегда), на ручке также находится регулятор пара, но выполнен он в виде поворотного диска.
Кнопка разбрызгивателя, в таких моделях утюгов, находится между регуляторами температуры и пара.
Ремонт утюга своими руками невозможен без электрической схемы. Как видите, принципиальная схема электроутюга мало чем отличается от схемы чайника или бойлера. Основные отличия в форме нагревательных элементов и других «дополнительных» устройств.
В схеме есть всего несколько элементов: соединительная колодка, нагревательный элемент, терморегулятор и термозащита. Термозащита может быть разной. В простейшем случае это предохранитель. В более сложных моделях это устройство отключения при перегреве. Так как элементов схемы немного, ремонт утюга своими руками — не самая сложная задача.
Отвлеченные умствования
Заключение
Итак, мы выяснили основные причины, почему не включается или не нагревается ваш утюг, и привели способы устранения данной проблемы. Какие бы совершенные технологии не выдумывали производители (сенсорное управление, автоматическая подача пара, поступление воды, отсутствие проводов), причины неисправности универсальны практически для всех утюгов.
Это может быть плохой контакт сетевого шнура, неисправность ТЭНа, поломка предохранителя или банальное запыление контактов. Если вам не удалось провести диагностику самостоятельно, обратитесь за квалифицированной помощью, но не забудьте, что ремонт – процесс дорогостоящий, и в некоторых серьезных случаях экономически выгоднее будет приобрести новый электроприбор.
Сегодня мы разберемся в той самой неприятной ситуации, когда утюг перестал нагреваться. Утюг стал неотъемлемой частью каждого. На примере утюга vitek vt 1259 я расскажу вам, как узнать, почему не греет утюг.
Для разборки нам потребуются отвертка, металлическая лопатка, ну а дальше все будет зависеть от того, почему не греет утюг, причины.

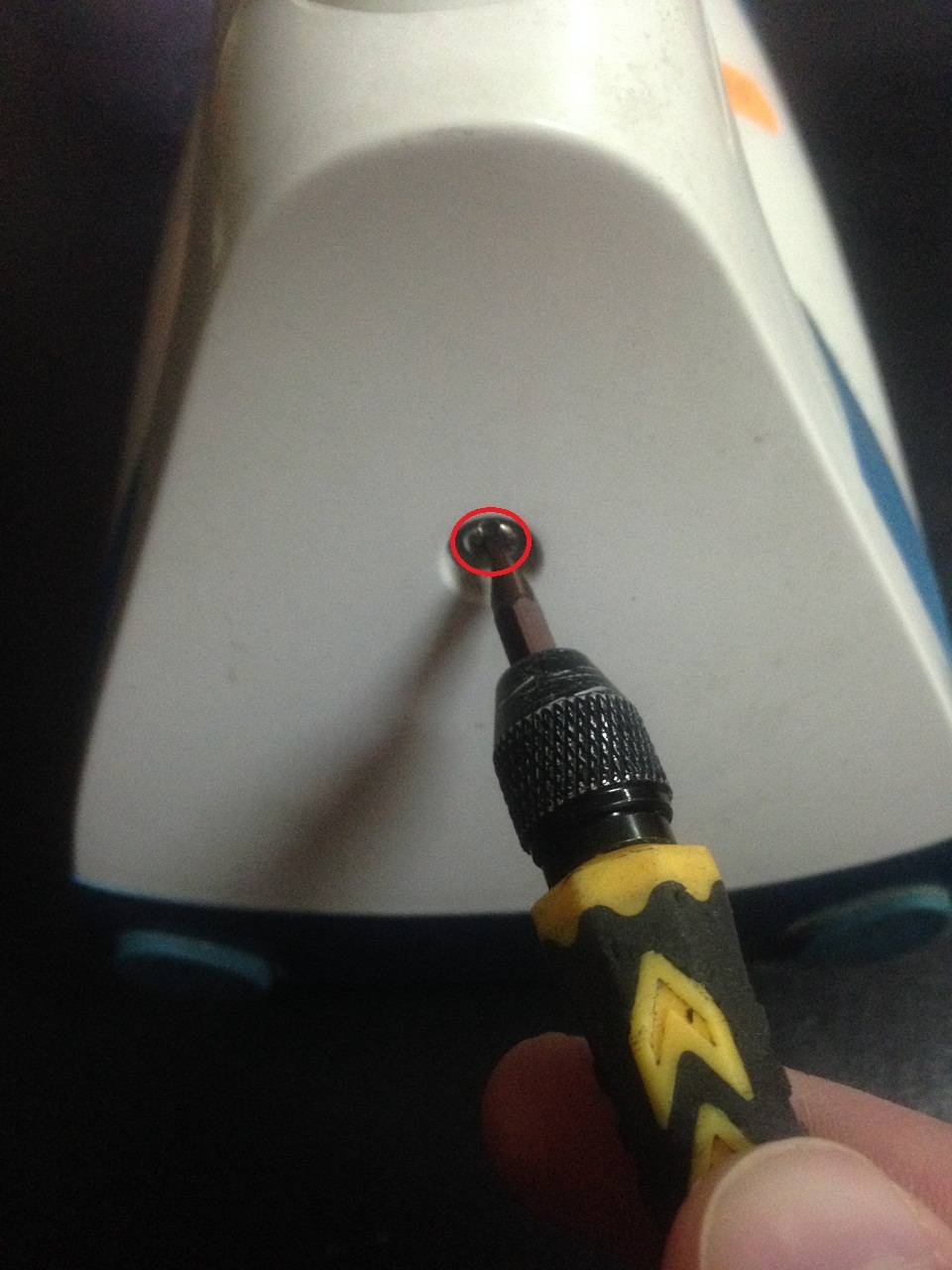

Сначала мы видим сзади утюга один болт, выкрутить его можно с помощью плоской отвертки с отверстием посередине.

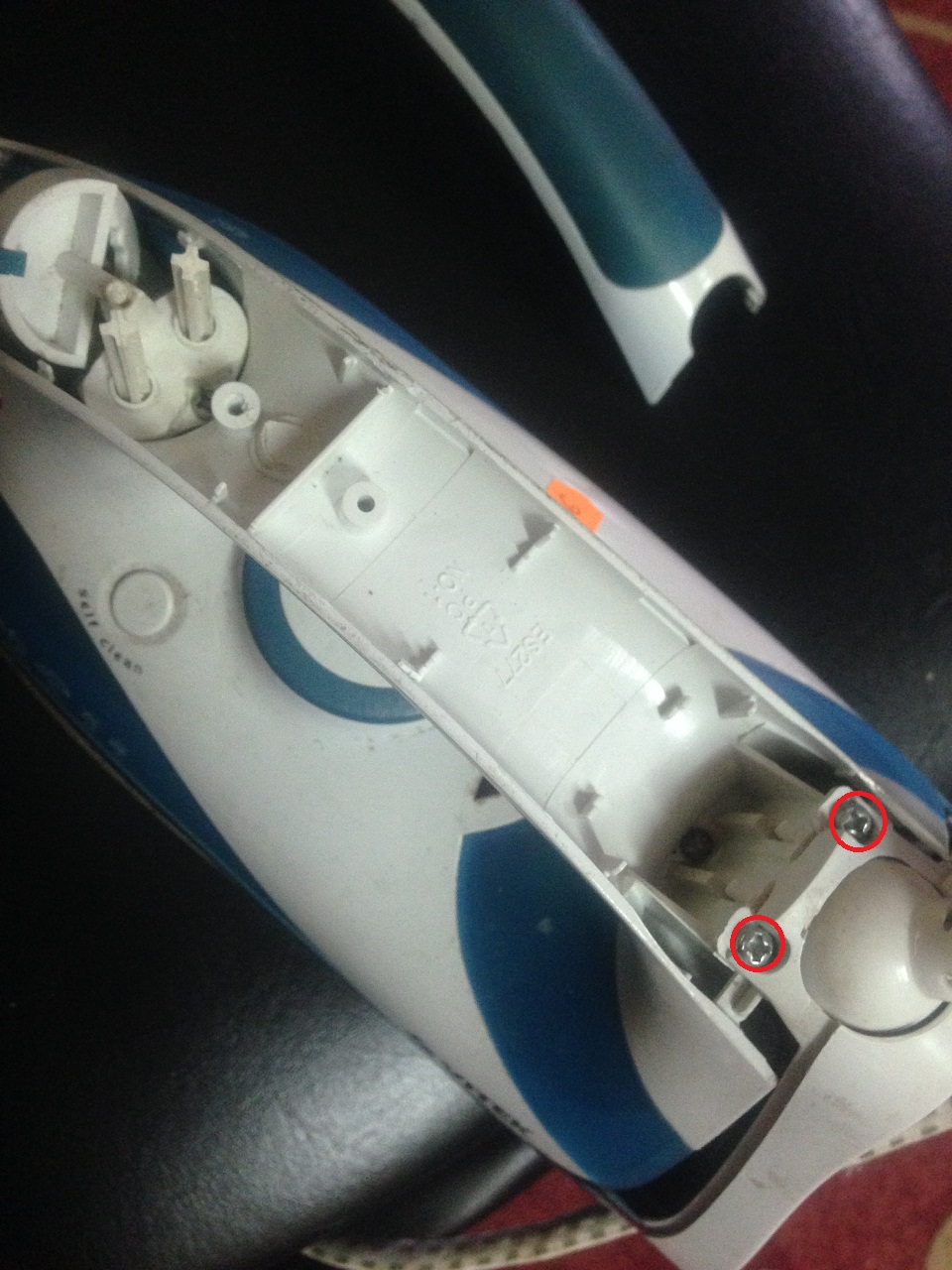

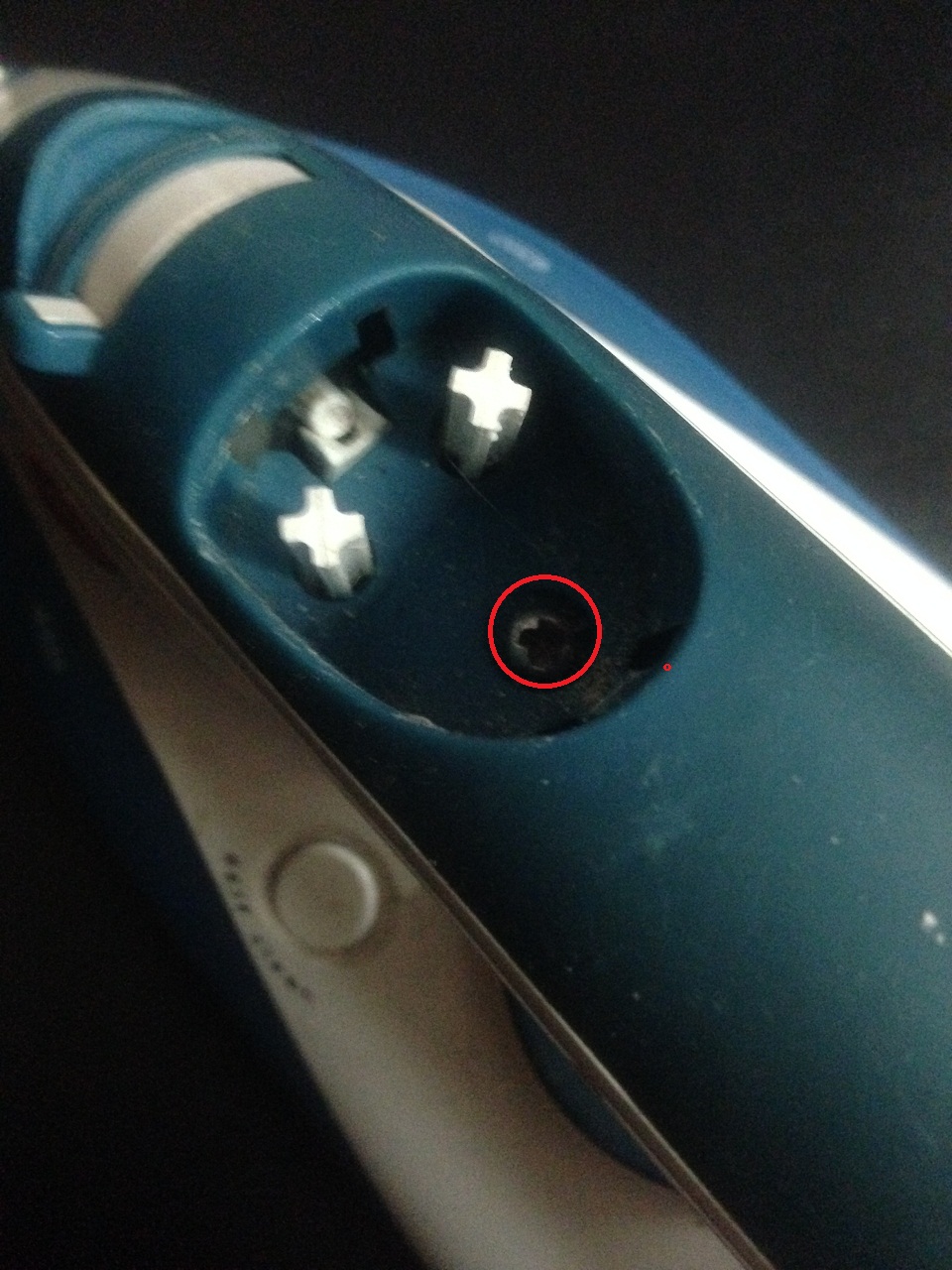

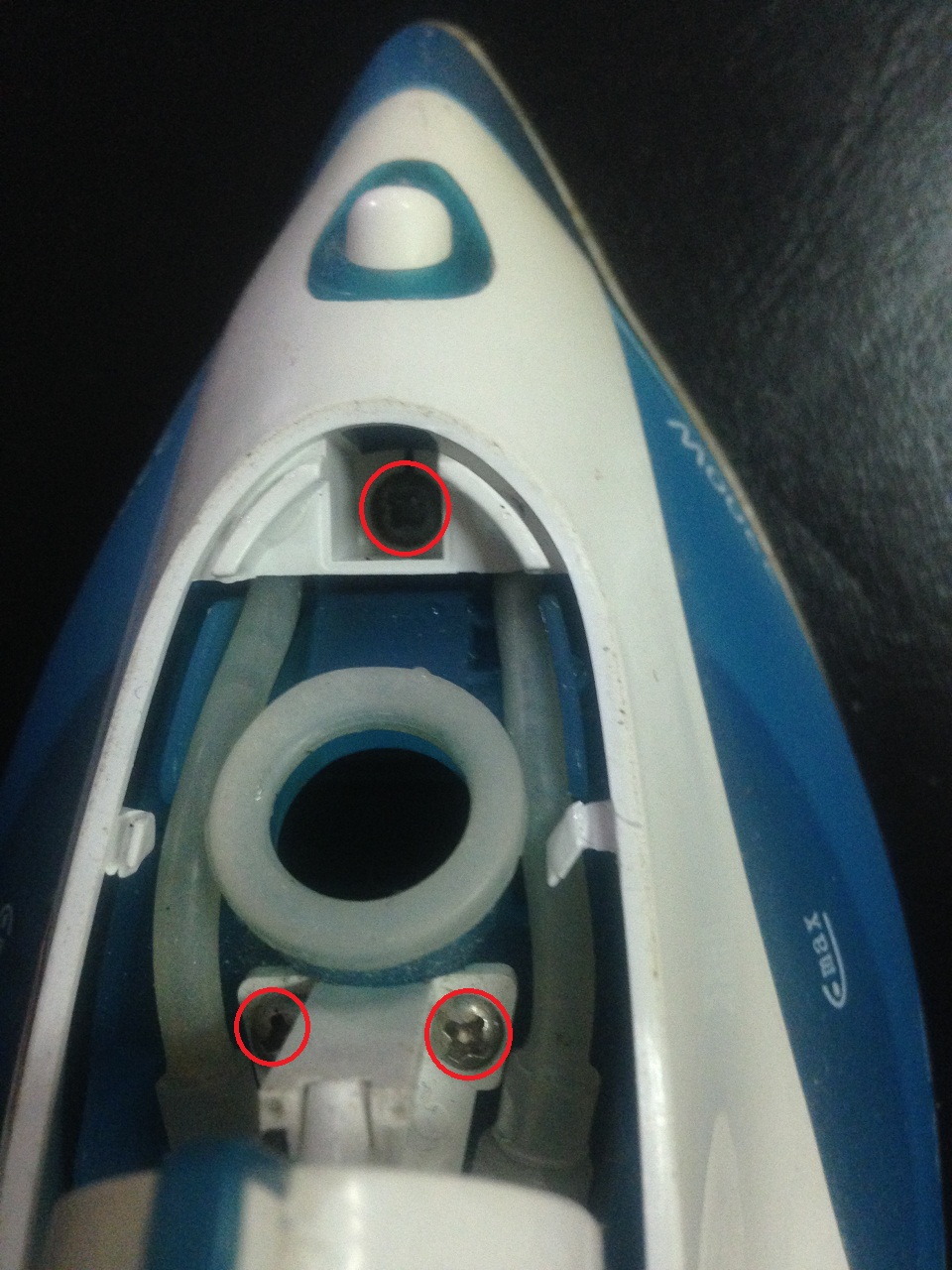

Теперь ищем остальные болты, чтобы разобрать утюг. Снимаем кнопки на ручке утюга, для этого необходимо поддеть лопаткой, но аккуратно, чтобы не сломать крепления. Под кнопками есть болт, выкручиваем его, уже используя крестовую отвертку.
Можно уже снимать верхнюю часть ручки утюга, по шву поддеваем лопаткой и отщелкиваем защелки. Так же выкручиваем все болты, которые видим.

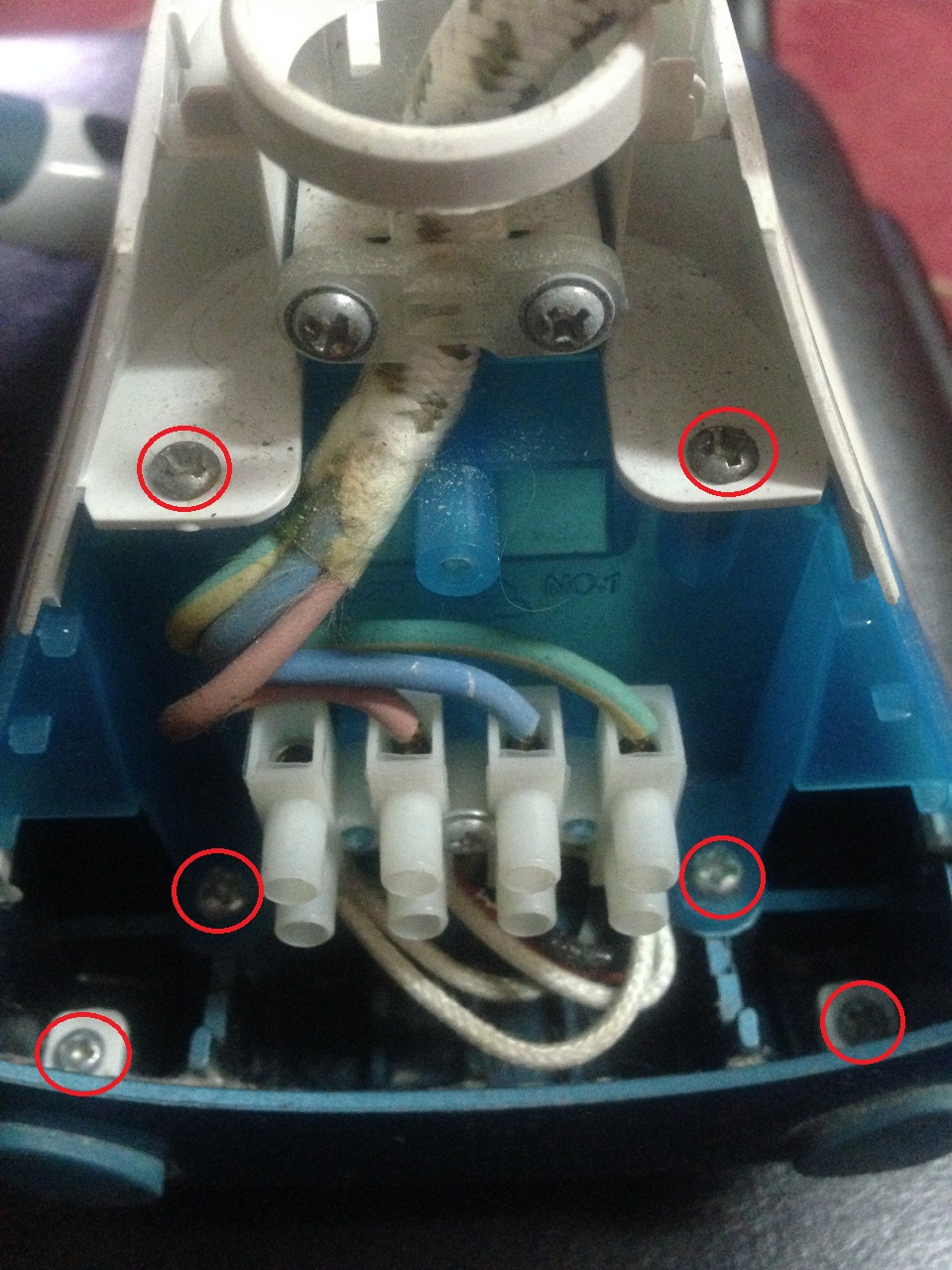

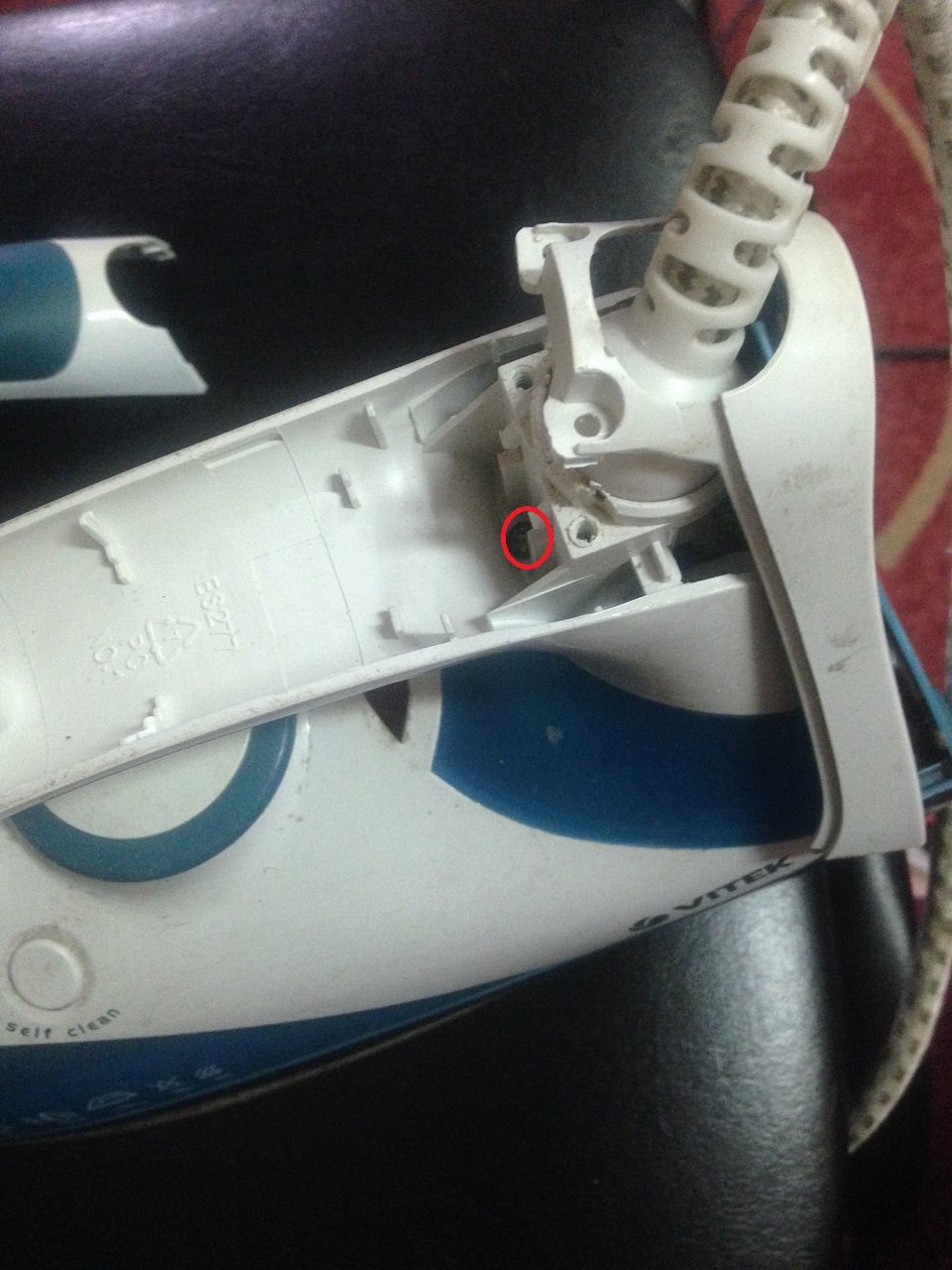

В задней части утюга vitek vt 1259 выкручиваем все болты, кроме тех, которые держат шнур питания, эти два выкручивать не нужно. Иначе шнур будет висеть и просто мешать нашим дальнейшим действиям.
В передней части, возле носика, тоже видим болты, выкручиваем.

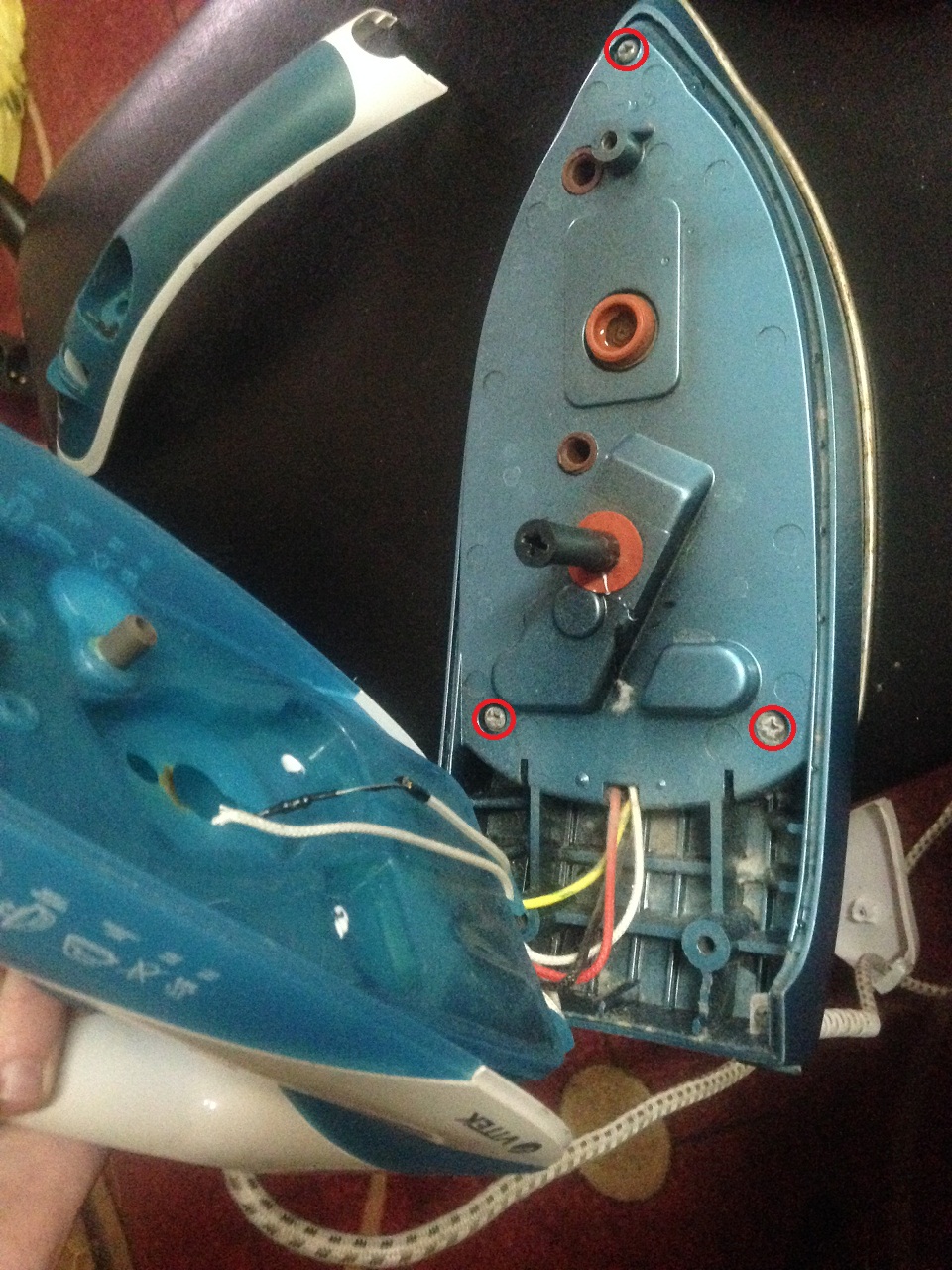

Все болты по корпусу мы выкрутили, можно поднимать корпус. Скоро уже выясним, почему утюг перестал нагреваться. Когда подняли корпус, обнаружили еще три болта, тоже их выкручиваем.
Снимаем верхнюю часть, остается только подошва. Итак, как узнать, почему не греет утюг? На подошве есть терморегулятор и термопредохранитель. Термопредохранитель находится в белом чехле, нужно добраться до него, сдвинуть в одну сторону чехол не удается, поэтому можно просто разрезать пополам и раздвинуть в разные стороны.

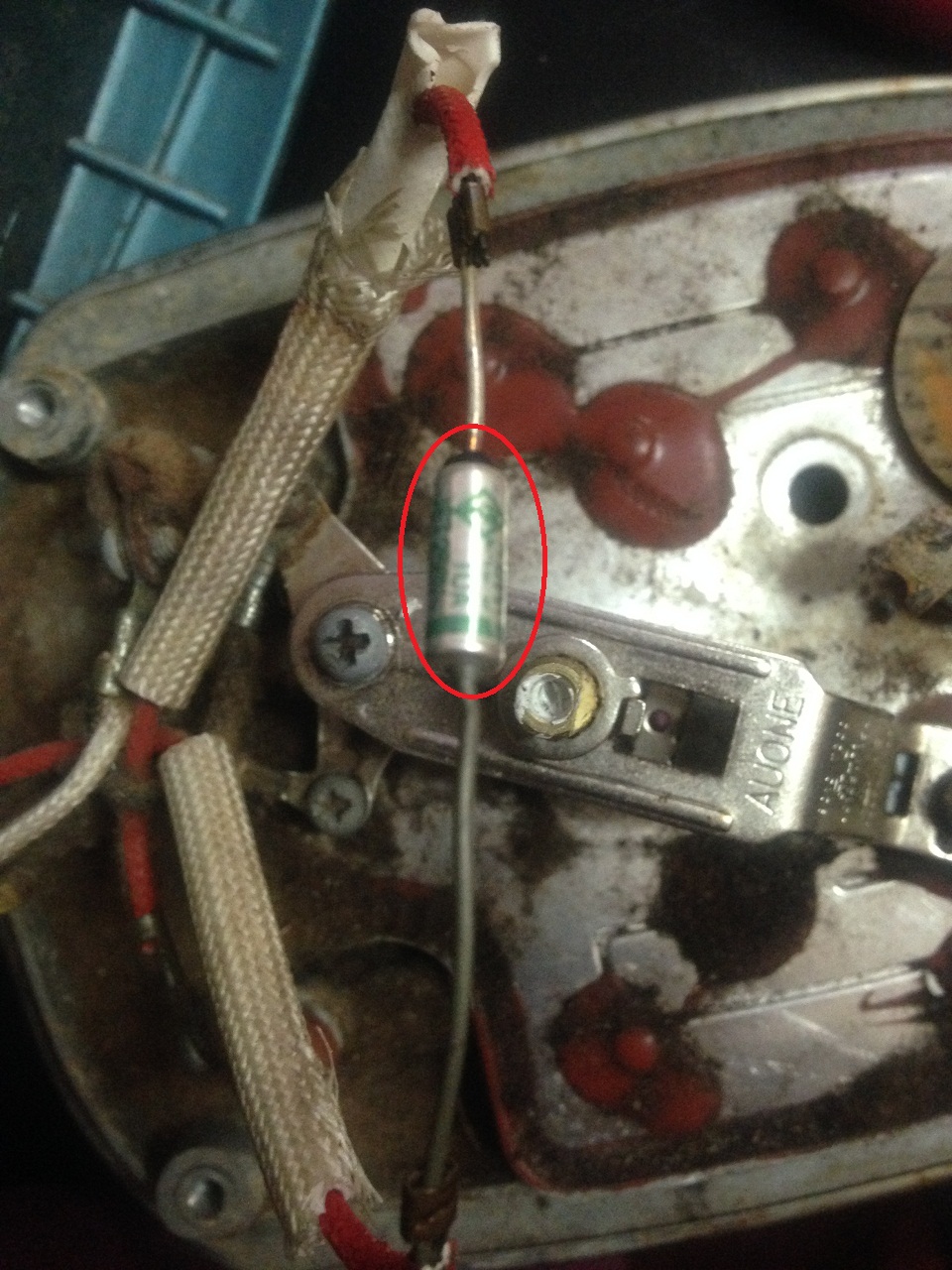

Когда добрались до термопредохранителя, то ставим тестер в режим прозвонки и проверяем, он должен звониться. Нам термопредохранитель не звонится, значит, он не исправен и его нужно заменить на такой же. Мы выяснили, почему перестал греть утюг. Устанавливаем новый термопредохранитель и включаем утюг, он моментально стал нагреваться. Всем удачи в ремонтах.
В нашей жизни утюг занимает совсем немало важное место, он придает нашей одежде красивый вид, выглаживает все складочки после стирки, и, наоборот, если надо специально образовать стрелки, он помогает придать нашей одежде законченный вид. В нашей жизни бывает такое, что наш помощник дает сбой, и не все функции у него работают, может плохо работать отпариватель, и что хуже вовсе не греть
В нашей жизни бывает такое, что наш помощник дает сбой, и не все функции у него работают, может плохо работать отпариватель, и что хуже вовсе не греть.
В этой статье мы разберем, как отремонтировать утюг своими руками, чтобы не выбрасывать старый и не покупать новый.
На данный момент мы эксплуатируем достаточно много видов утюгов: от простейших до утюгов с парогенераторами.
Надо отметить, что основная конструкция этих утюгов однообразна. На рынке же они представлены большим количеством фирм, например, Philips, Rowenta, Tefal, Bosh, Braun (браун) и др.
