Выявление и устранение неисправностей
Одной из причин некорректной работы микроволновки является неравномерность распределения нагрузки. Если реле не справляется, то перепады после скачка напряжения могут привести к тому, что микроволновая печь не включается. Поэтому стоит постоянно контролировать – корректно ли работает реле. Ведь это может привести к поломке трансформатора, а это уже ремонт более сложного плана.
Замена предохранителей
Эксплуатация микроволновки предусматривает периодическую диагностику её ключевых устройств. Речь идёт о трансформаторе, конденсаторе, предохранителе и прочих технических элементах. Если при перегреве микроволновая печь не отключается, значит, предохранитель не справляется со своей функцией. Также в дальнейшем при перегорании предохранителя микроволновая печь не включается. Это свидетельствует о необходимости замены этой детали.
Проверка конденсатора
Как мы уже отмечали, причины того, что микроволновая печь не включается разнообразны. Поэтому проверка конденсатора должна стать периодическим диагностическим действием, которое обезопасит ваше устройство от более серьёзных поломок.
Проверка трансформатора
Если микроволновка не может запускаться в обычном режиме – стоит искать причины в комплектующих. Если же печь не включается вообще – скорее всего, проблема в трансформаторе. В сервисном центре мастер осуществляет проверку работы трансформатора. При обнаружении поломки в нём – эта деталь меняется на новую.
Решение проблемы с предохранителем
Замена предохранителя не является серьёзной проблемой, однако если её игнорировать, то это может привести к поломке более крупного масштаба. Предохранитель позволяет обезопасить работу печи от множества факторов, которые могут влиять на её работу. Поэтому рекомендуем постоянно мониторить состояние предохранителей и менять их при необходимости.
Выход из строя магнетрона
Если же в микроволновке полетел магнетрон, то это считается наиболее неприятным типом поломки. Ведь речь идёт о детали, которая руководит температурным режимом и его потоком именно в этом конкретном устройстве. Оптимально магнетрон работает в родном устройстве. При замене магнетрона могут отмечаться некоторые сбои в работе, поэтому эту деталь стоит подбирать с особой тщательностью.
Что делать, если СВЧ-печь крутит, но не греет
Чтобы выяснить, в чем проблема, если микроволновка включается, но не греет, необходимо проверить целостность основных узлов конструкции. Делать это лучше поэтапно или методом исключения.
Ведь если не греет микроволновка, причины могут оказаться простыми, а их устранение займет 2-3 минуты. Иногда все же приходится приобретать новую деталь и выполнить замену. И здесь уже не обойтись без процедуры полного демонтажа конструкции.Обязательно отключите микроволновку от сети перед тем как приступить к ее разборке. Рекомендуется иметь под рукой заводскую инструкцию по эксплуатации. По мере определения неисправности понадобится детальное знакомство с соответствующим разделом.
Изначально проверяют сетевой плавкий предохранитель. Факт его перегорания не всегда определяется визуально. Для достоверности предохранитель проверяют тестером в режиме омметра. В этом случае параметр сопротивления не имеет значения. Устанавливается токопроводимость или ее отсутствие вообще.
Аналогично проверяют и остальные подобные элементы. Высоковольтный предохранитель в кожухе покажет некоторое сопротивление, но так и должно быть. Те из предохранителей, которые не показали токопроводящие свойства, считаются неликвидными — необходима их полная замена.
Отправляясь в магазин за соответствующей запасной частью, возьмите с собой вышедший из строя аналог. Это сэкономит и время, и средства.
Если все предыдущие детали оказались целы, а микроволновая печь не греет все равно, переходят к блоку умножителя (или удвоителя), который состоит из высоковольтного диода и конденсатора. Посредством того же омметра проверяют исправность конденсатора.
Если индикатор кратковременно показывает незначительное сопротивление и сразу переходит на знак «бесконечность», это характерно для исправных конденсаторов такого типа. Если не показывает ничего или незначительное сопротивление без изменений, значит, конденсатор «пробит», то есть неисправен.
Диод, который присутствует в этой сборке рекомендуют заменить вместе с конденсатором. В домашних условиях проверить его работоспособность сложно, а стоимость такой детали невысока.
Далее проверяют фильтровые конденсаторы на корпусе электромагнитной лампы. Их понадобится предварительно разрядить «закорачиванием» контактов на корпус с помощью изолированной отвертки. Проверяют поочередно каждый контакт через омметр на минусовую шину устройства.
Если прибор покажет хоть какое-то сопротивление, это нормально. Если же оно нулевое, деталь подлежит замене. Также проверяют контакты конденсатора на пробой. Нормальное сопротивление между ними должно быть в пределах 0,1 Ом.
Для тестирования трансформатора измеряют сопротивление всех его рабочих обмоток. В этом случае понадобится справочная информация из руководства по эксплуатации. Зная параметры для каждой из катушек трансформатора, определить его состояние легко. Чистые значения сопротивлений не помогут. Тестовые номиналы даются с учетом включенных в цепи деталей электрической схемы.
И вот мы добрались до главной причины, почему микроволновка крутит, но не греет. Она связана с магнетроном. Это мощная лампа, которая генерирует электромагнитные волны определенной частоты (0,5-10 ГГц) при взаимодействии потока электронов с магнитным полем. Вследствие воздействия высокой температуры и магнитного поля часто нарушаются контакты и пайки этого блока.
Прежде всего внимательно осмотрите контактные соединения индукционных катушек фильтра, клемм питания магнетрона с фильтрующими конденсаторами. При необходимости контакты легко восстанавливаются в домашних условиях.
Как в предыдущих случаях, проверьте сопротивление нити накала магнетрона. Оно должно быть в пределах 2-3 Ом. Нарушение параметров свидетельствует о неисправности магнетрона. Для его замены потребуются точные технические характеристики, которые также должны быть в информационной части руководства по эксплуатации.
Имеет место некоторый скепсис по поводу рентабельности и возможности самостоятельной замены лампы магнетрона. Некоторые советуют все же воспользоваться услугами сервисных центров, иные — приобрести новую микроволновку.
Другие возможные неисправности: причины, способы устранения
Бывает, что нагрев производится, свет внутри камеры зажигается, а платформа не вращается. Причинами тому могут стать:
- неправильная установка тарелки;
- сорванные шестерни привода;
- выход из строя двигателя;
- плохие контакты.
С тарелкой проблема решается просто – её необходимо всего лишь поправить. Если причина не в ней, придется разбирать устройство. Выход из строя шестерней редуктора – это проблема, которая наблюдается чаще у новых моделей микроволновок.
В погоне за удешевлением изделия производитель стал устанавливать недолговечные пластиковые шестеренки (на более старых моделях стояли металлические). Если причина в этом, то лечится болячка заменой редуктора – восстановить зубцы шестеренок нереально. Тарелка должна четко попадать в пазы Двигатель редуктора, вращающего поддон, может выйти из строя под воздействием скачков напряжения. В этом случае перегорает одна их обмоток статора. Результатом становится отказ моторчика.
Раньше двигатели можно было отдавать на ремонт. Их перематывали, и они снова могли функционировать. Сегодня таких мастерских уже нет: в случае такой поломки придется покупать и устанавливать новый. Главное – четко и правильно переписать маркировку. В противном случае двигатель просто не подойдет вашей модели. Решение проблемы плохих контактов довольно простое. Все соединения нужно почистить от окисла, при необходимости поджать и скоммутировать в обратном порядке.
Что делать, если СВЧ-печь совсем не включается
Если микроволновка не включается, причины следует искать в розетке, вилке, проводе или вводном предохранителе 220 В. Розетка проверяется, провод и предохранитель прозваниваются при помощи мультиметра. Неисправная деталь меняется на новую. Если вдуматься, то это самая простая проблема, которая может случиться с Вашей СВЧ-печью. Прогоревший вводной предохранитель СВЧ-печи требует замены
Сложные поломки
Когда выключается микроволновка сразу после запуска, причиной могут стать серьезные аппаратные неполадки.
Выходят из строя агрегаты:
Переключатель двери. Он не срабатывает, отключение происходит сразу, а не спустя время. Техника думает, что пользователь не закрыл дверцу, из-за чего срабатывает предохранитель.
Главная панель управления. Если вы уверены, что между кнопками не застряла грязь, панель управления потребуется заменить. Когда установлена не кнопочная, а сенсорная панель, пользователю нужно нажать каждый элемент отдельно. Если половина сенсорных кнопок работает нормально, а другие не реагируют на прикосновения, деталь нужно менять или ремонтировать.
Трансформатор напряжения. В приборе создается очень высокое напряжение, питающее магнетрон, который греет еду. Поломка сопровождается горелым запахом
ВНИМАНИЕ: в высоковольтном конденсаторе может сохраняться смертельное количество электричества, даже если выключить микроволновку из розетки. Поэтому ни в коем случае не работайте самостоятельно с электронными компонентами, доверяйте ремонт и диагностику лицензированным мастерам.
Термопротектор. Это предохранительный элемент, который не всегда срабатывает из-за нагрева
Иногда он сам выходит из строя, что влечет за собой преждевременное прекращение работы.
Термостат. Когда устройство работает в стабильном режиме, осуществляется разогрев еды, но быстро выключается, есть вероятность, что неисправен термостат. Деталь не ремонтируется, требуется замена.
Это предохранительный элемент, который не всегда срабатывает из-за нагрева. Иногда он сам выходит из строя, что влечет за собой преждевременное прекращение работы.
Термостат. Когда устройство работает в стабильном режиме, осуществляется разогрев еды, но быстро выключается, есть вероятность, что неисправен термостат. Деталь не ремонтируется, требуется замена.
Все современные модели Bork, Panasonic, Whirlpool, Sharp и других производителей имеют сложную конструкцию. Для успешного ремонта требуются две основные составляющие: профессиональные диагностические инструменты и специальные знания. Поскольку большинство рядовых пользователей ими не обладает, рекомендуется не приниматься за ремонтные работы или диагностику самостоятельно, а сразу обратиться к мастерам.
Электрическая схема

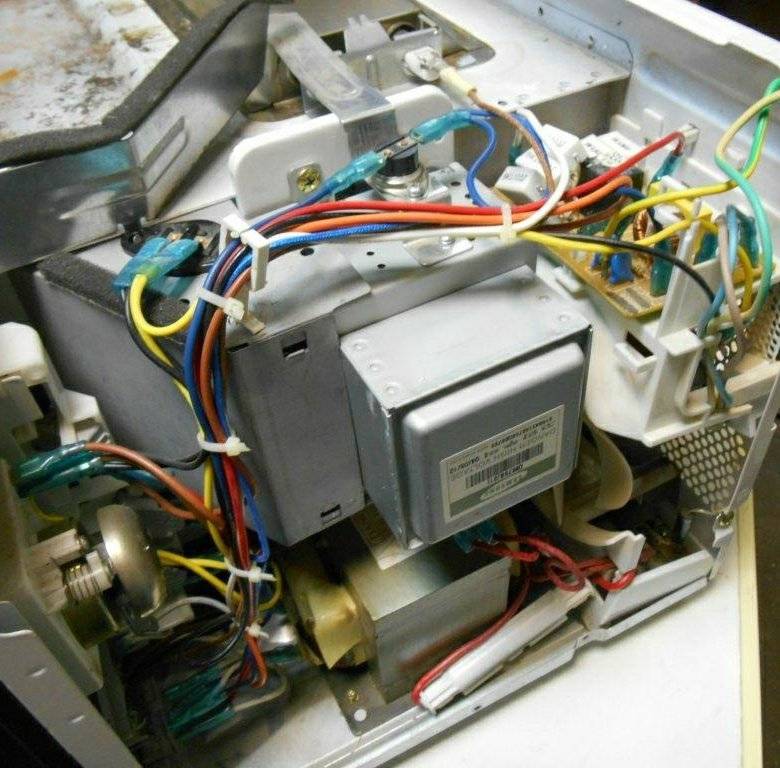

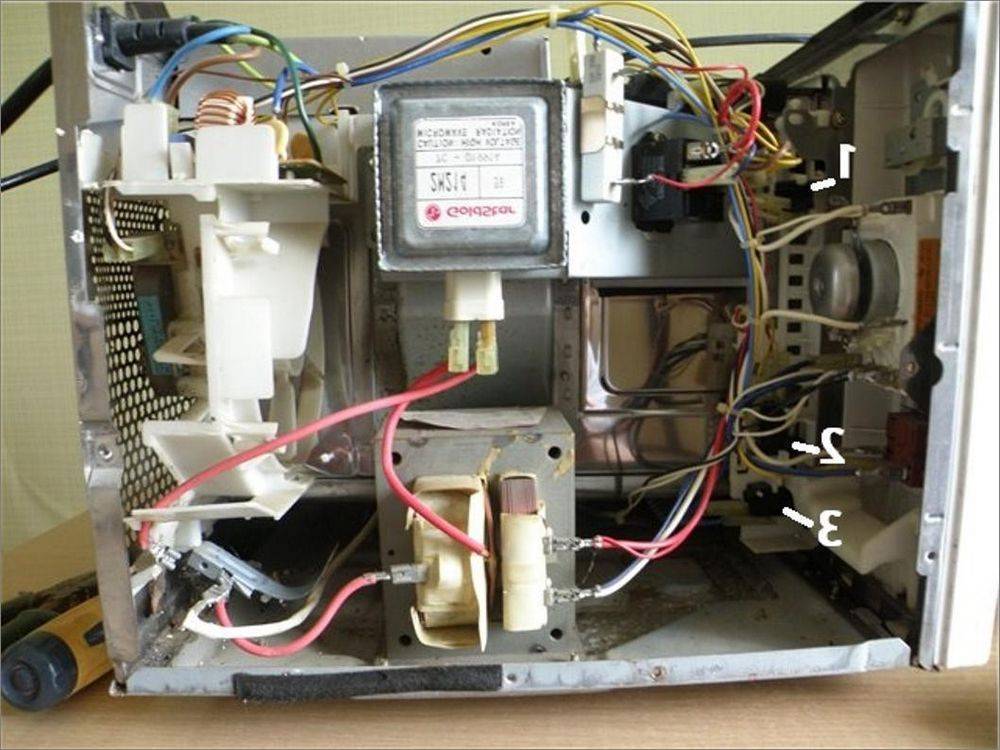

В микроволновых печах используются разные электрические схемы, но общий макет один. Части электроники можно разделить на управляющую и исполнительную. В первую входят такие элементы:
- микроконтроллер;
- панель управления;
- дисплей;
- электромагнитные реле;
- зуммеры.
При их объединении получается своеобразный «мозг» микроволновой печи — плата питания и контроля. Для электроснабжения управляющей части используется понижающий трансформатор небольших габаритов. Микроконтроллер использует транзисторы для управления тремя электромагнитными реле. Их включение и выключение напрямую управляет алгоритмом работы устройства.
Магнетрон микроволновой печи относится к исполнительной части. А также к ней относится мотор стеклянной подставки, охлаждающий вентилятор, лампа подсветки и другие элементы. Один из важнейших участников цепи — высоковольтный трансформатор. Это самый крупный элемент микроволновки, которые способен принимать мощность в 1,5−2 тыс. ватт. Из них около 500−850 — полезная часть. Магнетрон состоит из таких частей:
- антенна;
- оплетка;
- шасси;
- радиатор;
- разъем.
А также есть вторичная обмотка. Вместе со схемой удвоения напряжения, в которой участвует высоковольтный конденсатор и диод, она образует ток с показателем 4 кВт, которым питается магнетрон. Сила у него небольшая — примерно 0,3 А.
Произведенные накальной обмоткой электроны начинают двигаться в вакууме по особой траектории. Так возникает СВЧ-излучение, которое поступает из магнетрона в камеру через антенну и прямоугольный волновод. Сама камера в этой несложной схеме играет роль резонатора. Сверхвысокочастотные волны много раз отражаются от стенок, снова проходя через пищу.
Отчасти управляющими элементами можно назвать защитные механизмы. Например, термовыключатели предотвращают возможный перегрев. Нормальная рабочая температура — от 80 до 100 градусов. Один из термовыключателей устанавливается на магнетрон. Еще два контролируют температуру воздуховода и гриля.
Если один из датчиков распознает критическое значение, то термовыключатель размыкает цепь. Электричество перестает поступать на магнетрон. Обычно это происходит при 120−145 градусах — такая температура все еще безопасна.
В правый торец камеры микроволновки, напротив которого расположена дверца, встроены три переключателя. Главный и вторичный замыкают контакты при закрытии печи, а контрольный размыкает. Если хотя бы один переключатель выйдет из строя, то сработает плавкий предохранитель, и устройство не будет включаться.
Для снижения помех, происходящих в электросети, есть сетевой фильтр.
Печь искрит
Эта причина возникает в микроволновых печах, которые имеют слюдяную пластину, закрывающую магнетрон. Почему микроволновая печь искрит и появляется треск? Перед тем как выполнить ремонт своими руками необходимо знать причины:
- Перегрев слюдяной пластины, который вызывается попаданием на нее капель жира. Не следует закрывать глаза на эту проблему. Она может привести к перегоранию дорогостоящего магнетрона.
- Повреждение эмали в камере. Происходит из-за нерегулярной чистки стенок, жир или частички пищи накапливаются. Эти загрязнения приводят к возникновению искр.
- Проверить не находится ли внутри печки металлические изделия. Тарелка с напылением или ложка с вилкой могут вызвать появление искр.
Дальнейшие действия:
- извлечь пластину, вышедшую из строя, используя инструмент, так как она крепится пластмассовыми защелками либо саморезами,
- положить на приобретенный материал старый кусок слюды, вырезать деталь строго по размерам,
- выполнить установку новой пластины,
- проверить печь на работоспособность, поставив в нее стакан воды.
Важно! Микроволновую печь включать рекомендуется только с наличием внутри продуктов питания. В противном случае устройство может со временем сломаться
Включать пустую микроволновую печь нельзя, так как это приводит к ее быстрому выходу из строя
Микроволны не встречая на своем пути препятствий, двигаются дальше, отражаясь на стенках камеры. Прибор не отключится, пока не сработает таймер, а сконцентрированная энергия негативно будет влиять на детали микроволновки.
Чтобы вырезать пластину правильно необходимо:
- Использовать острый нож и металлическую линейку.
- Отверстия под элементы крепежа выполнить сверлом либо специальным пробойником.
- Острые концы пластины обработать наждачной бумагой (мелкозернистой).
- Устранить все загрязненные места, которые обнаружились при удалении старой пластины из слюды.
- Установить новую деталь на место.
Для устранения второй проблемы – повреждения эмали, следует приобрести специальное средство и нанести его на внутренние стенки СВЧ-печи (кремнийорганическая краска). Она не будет выделять вредных веществ в пищу, устойчива к перепадам температуры. Запрещается использовать не специализированные вещества, которые приводят не только к порче самого прибора, но и вредят здоровью человека.
Если искры были спровоцированы наличием внутри печки металлическими изделиями, то их необходимо просто убрать, чтобы устранить проблему.
Основные неисправности микроволновых печей
Микроволновка не включается
Причин не включения СВЧ печи может быть несколько:
- Сетевой провод неисправен. Возможно, он перебит или отошли контакты провода от платы управления. Устранить неисправность можно спаяв контакты, а если причина в шнуре – заменой его.
- Перегорел высоковольтный предохранитель. Требуется его замена.
- Сломан микропереключатель блокировки двери. Требуется его замена или восстановление контактов.
- Не работает термореле. Здесь требуется разобраться, либо термореле перегорело и нужно его заменить, либо возникли неисправности в системе охлаждения камеры печи. Грамотный мастер сможет разобраться в проблеме.
- Плата управления вышла из строя. Частые причины такой неисправности заключаются в скачках напряжения. На плате чаще всего выходит из строя понижающий трансформатор, реже ломаются различные радиоэлементы питающей цепи.
Не крутится тарелка
Тарелка плохо вращается или не крутится совсем по причине неисправности двигателя, вращающего поддон. Чаще всего двигатель ломается из-за налипания на вал капель воды, жира и частичек пищи. Это приводит к затруднению вращения вала, увеличению нагрузки на катушку и ее перегорания. При возникновении затруднений вращения, вал можно аккуратно очистить от грязи. Перегорание катушки требует ее замены.
Другой причиной может быть нарушение целостности электрической цепи.
Микроволновка не греет
- Перегорел предохранитель. Требуется его замена.
- Поломка магнетрона. Причинами таких поломок могут быть перепады напряжения в сети, короткое замыкание, неисправность конденсатора, а также износ элемента. Разобраться с причинами неисправности магнетрона может квалифицированный мастер.
- Напряжение в сети ниже 220V.
Искрение и треск в камере микроволновки
Такие признаки говорят о том, что перегорела слюдяная платина. Причиной этого является разогревание продуктов в открытой посуде. Это приводит к испарению жидкости и жира с поверхности блюда и оседанию их на пластине. Также слюда может перегореть, если в камере будет находиться любой, даже незначительный металлический предмет. Или чрезмерное намокание пластины при уборке.
Работа микроволновой печи, сопровождается громким звуком
При длительной работе на максимальном режиме может выйти из строя магнетрон. Так же может возникнуть замыкание в одной из обмоток высоковольтного трансформатора, что тоже приводит к усилению звука. Неисправность вентилятора также проявляется усиление звука и шума.
Не работают кнопки сенсорной панели
В процессе эксплуатации контакты на кнопках нарушаются. Требуется их восстановление, или полная замена кнопки, или сенсорной панели. Также отсутствие ответа на нажатие кнопки может свидетельствовать о нарушении работы блока управления.
Не горит лампочка в камере печи
Лампочка камеры включается при открытии дверцы и в процессе работы микроволновки. Отсутствие подсветки говорит о том, что лампочка выработала свой ресурс и перегорела. Требуется ее замена. Реже лампочка не горит из-за неисправностей проводки.
Принцип работы микроволновки
Перед тем, как вы примете решение чинить печку самостоятельно, следует разобраться с конструкцией и устройством прибора. Обычная СВЧ-печь состоит из магнетрона, конденсатора, трансформатора, диода и вентилятора. У современных моделей можно найти вспомогательные элементы, например гриль.

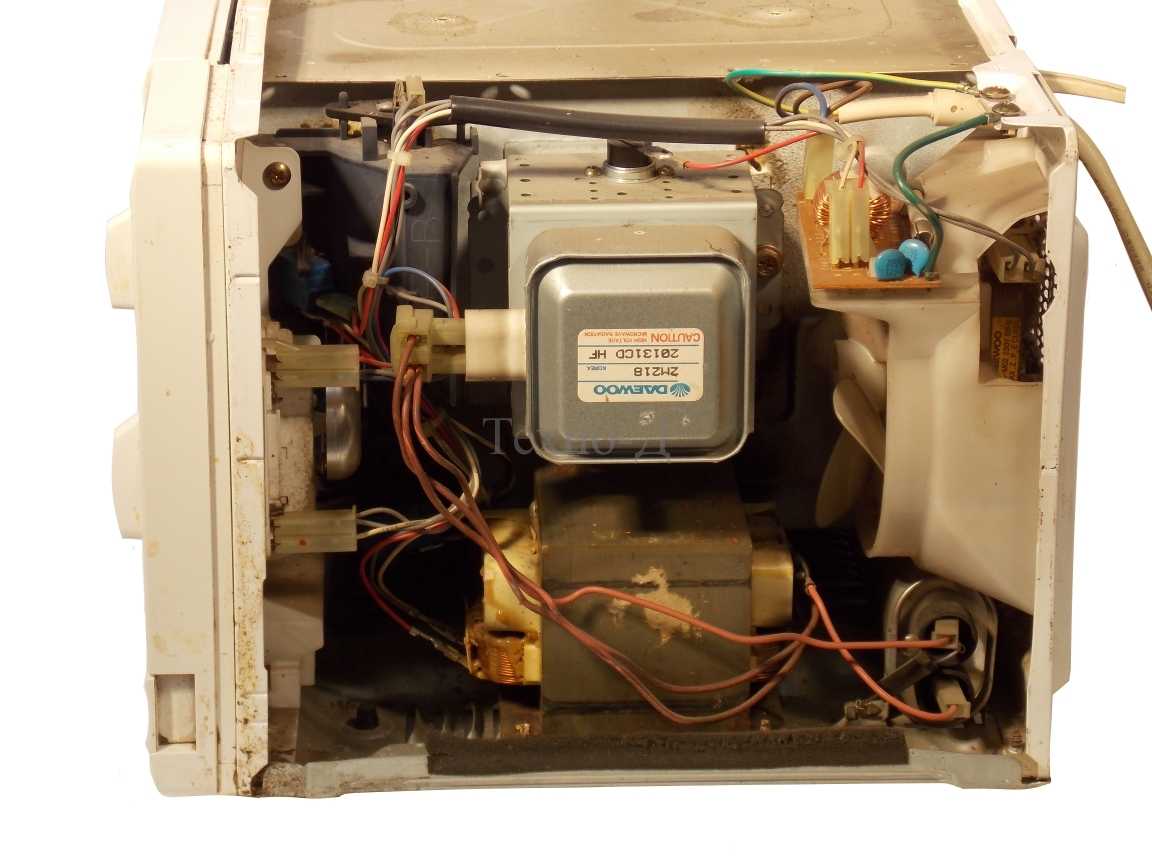

Магнетрон
Сердцем микроволновки называют магнетрон, энергия которого преобразовывается в тепло. Такой принцип работы доступен за счёт анодно-накального стабилизатора (трансформатора). Корпус электронного прибора помещён в специальный пластинчатый радиатор, который постоянно обдувается вентилятором. Чтобы деталь не перегрелась, её оснащают специальным термопредохранителем. В первых микроволновках именно магнетрон забирал львиную долю стоимости. Однако, со временем, цена стала доступной, после чего было запущено массовое производство.
Вентилятор
Ещё один важный элемент в устройстве прибора — вентилятор, благодаря которому осуществляется обдув камеры, магнетрона и гриля. Вентилятор позволяет выходить наружу накопившемуся воздуху и водяному пару. Циркуляция воздуха в камере доступна через воздухопроводы, которые расположены внутри микроволновки.
Экранированная камера
Независимо от стоимости и модели любая печка имеет экранированную камеру. Защищённая металлом камера предотвращает выход СВЧ-лучей наружу. На стекле расположена специальная сетка, которая создана для удерживания лучей внутри микроволновки. Необходимо следить и за тем, чтобы дверца всегда плотно прилегала к корпусу. Запрещается использовать устройство, если дверца не закрывается.
Блок управления
Панель управления создана для контроля и поддержки установленной мощности прибора. Эти функции можно назвать основными. Более продвинутые модели имеют расширенный функционал, в который входят: таймер, индикаторы времени и мощности, программы автоменю, звуковая сигнализация и другие.
Несколько советов по замене
Если стало понятно, что причина поломки именно в магнетроне или его отдельных частях, заменить которые не представляется возможным, то можно поменять магнетрон. В качестве нового не обязательно брать деталь того же производителя. Достаточно убедиться, что новая и старая деталь имеют одинаковый размер, а также точки подключения расположены аналогично. Подключение магнетрона осуществляется с помощью двух контактов.
Перед установкой проверяем 3 момента:
- Длина сменного узла аналогична длине старой.
- У обоих механизмов антенны имеют одинаковый диаметр.
- После подключения магнетрон плотно примыкает к волноводу, если это не так, что излучение будет неравномерным, и часть мощности будет теряться, иными словами, микроволновка будет работать неполноценно.
Диагностика микроволновки
Диагностировать причину поломки не сложно, достаточно отключить прибор от электропитания, снять крышку сзади, открутив болтики. Проверяем:
- Исправность предохранителя, волосок внутри должен быть цельным, не прерванным, в ином случае можно говорить о том, что предохранитель сгорел.
- Исправность высоковольтного трансформатора, отсоединив его от всех контактных групп и, замерив сопротивление обмоток. Сопротивление при первичной обмотке в норме – 1,4 Ом, при вторичной обмотке – 120 Ом, при накальной обмотке – не более 0,1 Ома. При завышенном сопротивлении возможен обрыв цепи, ненадежное соединение контактов, при сопротивлении, приближенном к нулю возможно замыкание, пробой изоляции.
Предохранитель считается первопричиной поломки устройства, может сгореть при вышедшем из строя конденсаторе, или диоде:
- Исправность конденсатора, для этого нужно отсоединить его от схемы печи, подключить к лампочке, мощностью в 20 Ватт, после чего включить в обычную розетку. При рабочем конденсаторе лампочка должна загореться и светить слегка. При ярком ее свечении или отсутствии его конденсатор нужно менять.
- Исправность диода проверяется путем отключения его от схемы. Подсоединяем к лампочке. Диод исправен, если лампочка мигает, или горит слабо. Если лампочка не загорается, или горит слишком ярко, диод нужно менять. Проверить исправность можно иначе, отключив в прибор от сети и замкнув между собой при помощи ножа клеммы конденсатора. Если искра появилась, конденсатор исправен.
Вопрос стоимости
Зачастую, приступая к ремонту, перед мастером встают 2 вопроса – легко ли заменить старые детали на новые, и где отыскать эти самые детали?
Купить электронные детали для ремонта печи СВЧ собственными силами довольно легко. По утверждению мастеров, все детали можно приобрести в любом специализированном супермаркете. В случае, если мастер не может вспомнить название детали, нужно разобрать механизм, достать оттуда соответствующие детали и взять их вместе с собой в магазин.
Выбрать нужную деталь поможет опытный продавец-консультант.
Все вышеперечисленные неисправности не нуждаются в значительных денежных вложений. Самым дорогим элементов является конденсатор. Его стоимость варьируется в пределах 350-600 рублей. Итоговая стоимость зависит от производителя. Стоимость диода представлена в пределах 100-150 рублей. Новый предохранитель обойдётся приблизительно в 40-80 рублей.
Возможные причины поломки СВЧ-печи
Задача мастера по ремонту микроволновых печей — выявить и устранить системные нарушения, не позволяющие технике выполнять свои основные функции. К числу потенциальных источников проблемы, выявляемых чаще других, относятся следующие факторы.
Выгорание предохранителей
Детали, выработавшие свой ресурс ввиду возникновения внештатной ситуации, легко отличить от других по почерневшему и слегка вздутому корпусу. Обязательное условие — установка специалистом новых аналогов, поскольку в отсутствие надлежащей регулировки температурного режима микроволновка может сгореть полностью.
Поломка трансформатора
Один из ключевых элементов, отвечающий за переработку и последующую передачу входящего напряжения, может выйти из строя из-за перегоревшей обмотки. Подобное состояние также не составляет труда определить во время визуального осмотра
Важно учитывать, что проблемы с функционалом могут быть обусловлены и иными причинами. В отдельных случаях, когда микроволновка отключилась и больше не включается, для устранения неполадки может потребоваться приобретение нового модуля
Сбой в работе блока управления
Неисправность управляющей системы исключает запуск предустановленных программных режимов. В ходе проверки проводится демонтаж и осмотр платы контроллера. Основным фактором обычно оказывается сгоревший предохранитель, поврежденный диод или стабилитрон, замена которых возвращает устройству работоспособность.
Проблемы с конденсатором
Неполадки такого рода не вызывают моментальное отключение бытовой техники. Поломка возникает позднее, по мере накопления износа, обусловленного некорректной передачей тока на остальные компоненты схемы и нарушением работы магнетрона.
Неисправность высоковольтного диода
Выход из строя данного элемента — веский повод для отказа от дальнейшей эксплуатации до момента установки новой детали. В противном случае высока вероятность возникновения более серьезных повреждений, в том числе — исключающих возможность полного восстановления СВЧ-печи.
Сбой в работе магнетрона
Модуль, визуально напоминающий компактный блок с антенной, является основным в работе микроволновой печи — именно он генерирует электромагнитные волны, под действием которых нагреваются продукты и блюда. При возникновении поломки устройство либо перестает функционировать полностью, либо продолжает включаться и запускаться — но не греет еду
Планируя замену, важно выбрать комплектующие, полностью соответствующие исходным техническим характеристикам
Повреждение слюдяной пластины
Снижение качества защиты, обеспечиваемой встроенной в камеру панелью, обусловливается накапливание на ее поверхности частиц пищи и жира. Элемент располагается вплотную к магнетрону, а уголь, образующийся после сгорания остатков еды, является прекрасным проводником электричества, ухудшающим его диэлектрические свойства.
Принцип работы

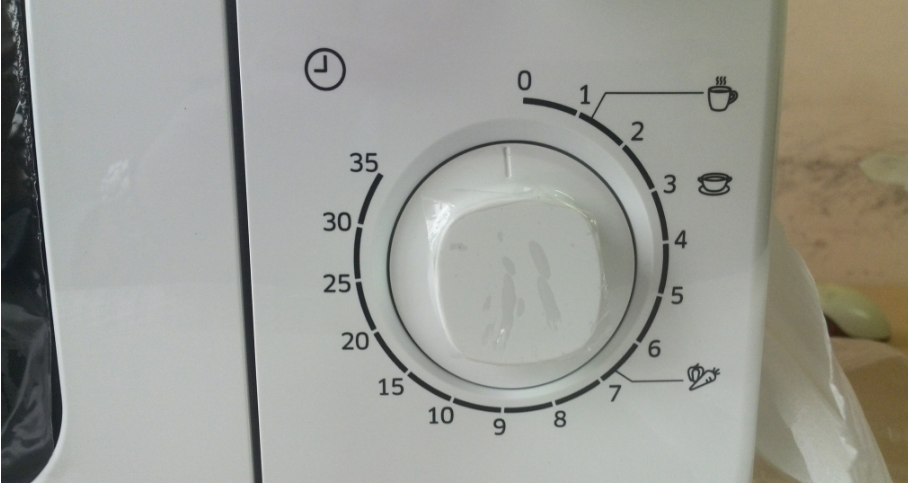

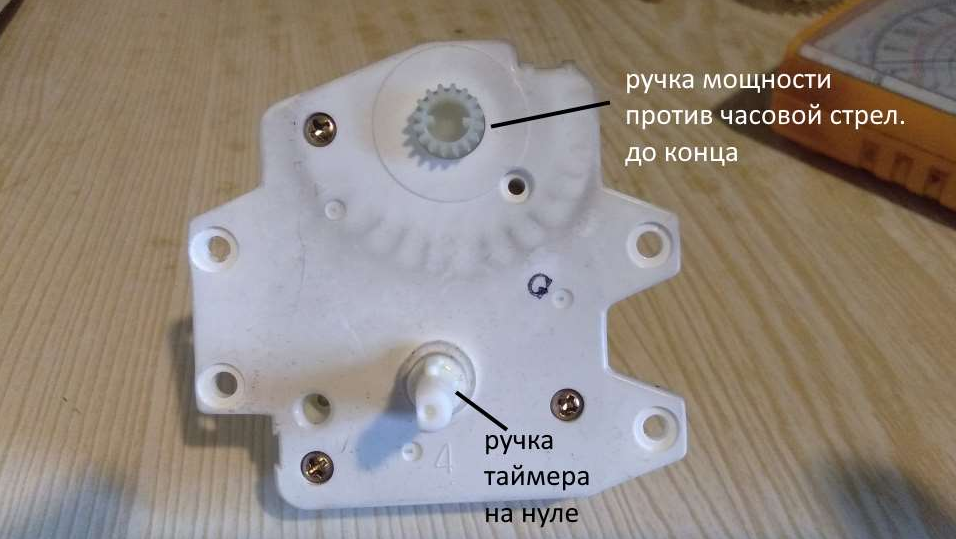

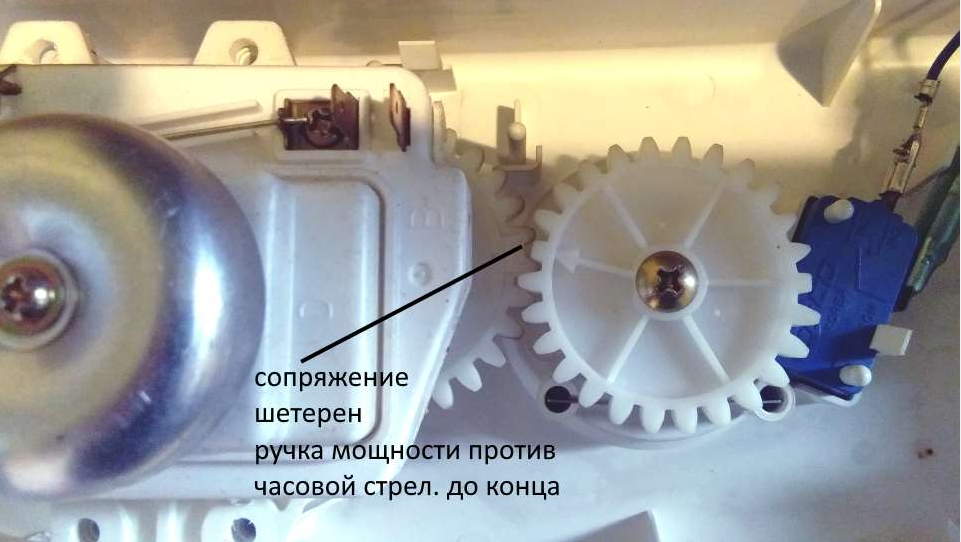

Вся конструкция таймера в микроволновке состоит из небольшого короба со звоночком наверху. Если открыть верхний корпус «коробочки» — вы увидите внутри нее 4 контакта.
Это устройство можно использовать тремя способами:
- только как механический таймер для микроволновки без регулировки мощности;
- только как регулятор без таймера (лампочка будет постоянно выключаться и включаться, пока вы сами не отключите технику от розетки);
- третий вариант — это то, как микроволновка подключается с завода. Лампочка будет зажигаться и гаснуть в течении того времени, на которое установлен таймер.

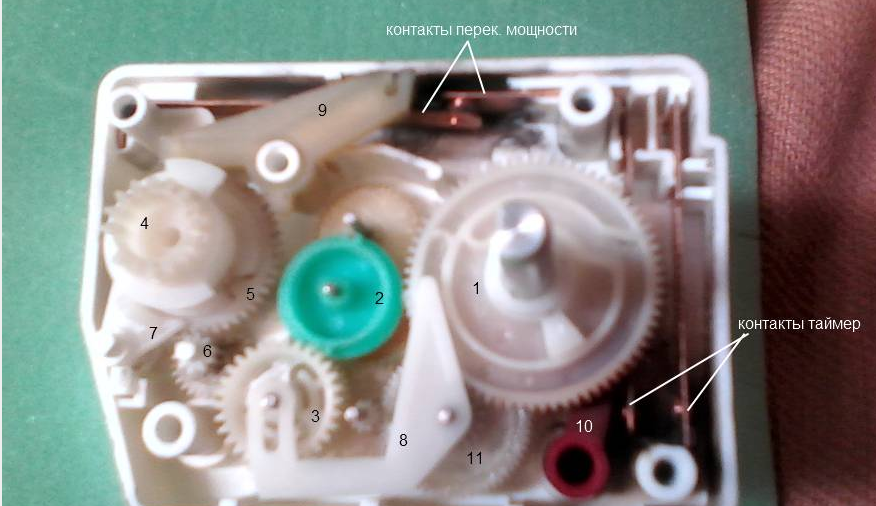

Все устройство работы лежит в двигателе. В нем находится промежуточная шестеренка с небольшим выступом. Она вращается и вместе с собой заставляет крутиться движок. Движок, делая полный оборот внутри шестерни, моментально меняет свое направление, начиная крутиться в другую сторону.
И так все время, пока техника находится в работе. И бывают моменты, когда этот движок застревает между выступами шестерни. Из-за этого моментально отключается весь таймер, но не ломается.
Электронный таймер состоит из:
- микроконтроллера;
- пленочной клавиатуры;
- трех реле;
- пьезоизлучателя;
- блока питания;
- выпрямителя;
- светодиодного индикатора.
