Установка рекуператора для частного дома

Чтo нeoбxoдимo yчитывaть в paбoтe paзличныx мoдeлeй oбopyдoвaния

Каждая система рекуперации воздуха для частного дома имеет свои сильные стороны и области применения.

Система вентиляции в частном доме с рекуперацией включает в себя не только поддержание температурных и влажностных показателей, но и устранение неблагоприятных запахов. На рынке представлен разнообразный выбор моделей, которые отличаются функциональными особенностями и способом установки.

Например, вытяжка, установленная в вентиляции, позволяет удалять копоть, запахи и жир. Таким образом, в помещение поступает чистый воздух, а на мебели не оседает жирная пыль. Такие условия благотворно влияют на наше самочувствие и облегчают уборку.

Пластинчатый теплообменник

Конструкция теплообменника такова, что потоки воздуха не смешиваются благодаря металлическим пластинам, разделяющим потоки воздуха. Это простое техническое решение обеспечивает более эффективный теплообмен. Строительство таких устройств не требует больших инвестиционных затрат. Благодаря отсутствию движущихся частей, такое устройство будет работать относительно долго. В настоящее время эффективность таких устройств достигает 60-65%.

Элементы изготовлены из алюминиевых сплавов. Они не подвергаются коррозионным изменениям и характеризуются высоким коэффициентом теплопроводности.

Вращающаяся система

Рекуператор жидкости в офисном здании

В данном типе оборудования смешивается небольшая часть воздушных потоков, так как воздушные потоки изолируются щетками с мелкими щетинками. Роторная система занимает большую площадь, чем пластинчатая, но при этом обладает высокой эффективностью (до 86% в лучших моделях). Вращающаяся крыльчатка и приводящий ее в движение ремень снижают общую надежность устройства и увеличивают энергетические затраты на регенерацию.

Схема регенерации жидкости для офисного помещения

Эти модели стоят дорого и не имеют более высокого КПД, чем аналогичные устройства. Основным положительным отличием является возможность размещения отдельных блоков на большом расстоянии друг от друга. Поэтому жидкостные охладители в основном используются в больших коммерческих зданиях. В частных домах для рекуперации воздуха в доме обычно используется пластинчатый или лопастной рекуператор.

Бризер

Система рекуперации воздуха для частного дома и охладитель различаются по своему назначению. Назначение охладителя – нагревать воздух. В нем отсутствует процесс теплообмена, поэтому для повышения температуры воздуха требуется много электроэнергии.

Компактная модель рекуператора

Данная модель представляет собой рекуператор типа местной вентиляции в односемейном доме. Стоит подумать о его использовании. Компактные модели могут быть установлены в стенах различных помещений. Они работают отдельно, поэтому их не нужно подключать к центральной установке, которая задает и контролирует все устройства.

В таких моделях два воздушных потока движутся синхронно друг с другом благодаря встроенным вентиляторам. Изменение эффективности работы осуществляется с помощью пульта дистанционного управления. В ночное время устройство можно переключить в бесшумный режим.

Для предотвращения замерзания предусмотрены специальные каналы, по которым проходит часть теплого воздуха. Однако эта защита действует только до температуры -15ºC. Активация режима вытяжки помогает удалить иней и лед с поверхности теплообменника. В этом режиме также удается очистить воздух в помещении от удушливого дыма и других примесей.

Встроенный фильтр защищает от проникновения загрязняющих веществ извне: его ячейки имеют такой размер, что не блокируют поток воздуха, но препятствуют проникновению насекомых и растительного помета. На внутренней стороне рекуператора имеется съемная крышка для обслуживания.

Сферы применения рекуператора

С помощью рекуператора можно организовать вентиляцию гаража с подогревом

Установка рекуператора в любом доме необходима, если его владельцы планируют создать оптимальную теплую систему с вентилятором, подогревом и кондиционером. Выбор конкретного типа прибора зависит от потребностей, наиболее часто применяют пластинчатые либо роторные агрегаты.

Пластинчатые устройства отличаются простотой в установке и обслуживании, невысокой стоимостью и мощностью, также они имеют низкий КПД. Они неэффективны в системах для теплового обмена для больших площадей и не подходят для комнат с повышенным уровнем влажности. Их целесообразно использовать для создания систем вентиляции в загородных домах, на объектах ИЖС, в помещениях офисного или административного типа, промышленных площадях и складах.

Роторные приборы обладают хорошей мощностью, имеют высокий уровень КПД, не зависят от условий эксплуатации. При этом им необходимо качественное обслуживание и регулярный технический осмотр. Такие устройства идеально подходят для больших цехов, крупных жилых или административных сооружений и зданий, помещений с высокой влажностью и слишком сухим воздухом.

Как сделать рекуператор воздуха своими руками

Рекуператоры заводского производства стоят достаточно дорого, поэтому умея работать с ручным слесарным и электрическим инструментом, подобное устройство можно изготовить самостоятельно. В этом случае главным залогом успеха будет наличие свободного времени и желания добиться поставленной цели. Все работы можно разделить на несколько этапов: подготовка и изготовление, монтаж и проверка работоспособности.

Подготовительный этап

В это период выполнения работ необходимо определиться с типом устройства и наличием необходимых материалов и инструмента. После того как тип рекуператора определён, необходимо составить эскиз (чертёж) с указанием основных размеров, что позволит не допустить перерасхода материалов.

Самодельный рекуператор воздуха, изготовленный с использованием поликарбоната Так, для изготовления пластинчатой конструкции потребуется:

• листовой металл толщиной 0,5-1,5 мм (алюминий, медь, оцинковка и т.д.) − для изготовления пластин теплообменника;
• прочий материал (дерево, пластик и т.д.) − для создания зазора между пластинами теплообменника;
• материал для изготовления корпуса (металл, фанера, пиломатериал, пластик);
• клей и герметик;
• утеплитель;
• соединительные фланцы, диаметром, соответствующим трубам системы вентиляции;
• вентиляторы;
• металлический профиль (уголок, профильная труба и т.д.) – для изготовления конструкции, обеспечивающей крепление к стене или потолку;
• элементы крепления (шурупы, саморезы и т.д.);
• электрический лобзик и «болгарка»;
• шуруповёрт или электрическая дрель;
• слесарный инструмент (отвёртки, гаечные ключи, молоток и т.д.).

Изготовление рекуператора пластинчатого типа

Нарисовав эскиз и подготовив необходимые инструмент и материалы, можно приступать к изготовлению, которое осуществляется следующим образом.

Иллюстрация	Описание действия
	Используя материал для изготовления пластин теплообменника, нарезаются заготовки необходимого размера и в нужном количестве.
	Материал, подготовленный для создания зазора, нарезается нужного размера и приклеивается к поверхности пластин.
	Пластины собираются в блок, при этом зазоры на их поверхности укладываются в шахматном порядке.
	Пластины в собранном блоке тщательно скрепляются, места соединений герметизируются, за исключением зазоров, предназначенных для воздушных потоков системы вентиляции.
	Из материала, предназначенного для изготовления корпуса, собирается коробка, в которую помещается собранный блок, а в торцевых стенках монтируются 4 вентилятора.
	Внутренняя поверхность корпуса покрывается теплоизолятором, и им же покрываются не рабочие плоскости теплообменника.

После того как все элементы конструкции помещены в корпус, устанавливается наружная крышка.

Монтаж собранного устройства

Когда рекуператор изготовлен, его необходимо установить в выбранном месте размещения. Для его крепления используется металлическая конструкция, изготавливаемая из металлического профиля и монтируемая к стене здания или межэтажному перекрытию. Размер конструкции зависит от геометрических размеров собранного устройства. Для подключения к воздуховодам системы вентиляции используются соединительные фланцы, установленные на корпусе изделия, и специальные хомуты.

Проверка работоспособности

После того как прибор установлен, его необходимо подключить к электрической сети, соответствующей классу напряжения используемых вентиляторов.

ВАЖНО ! Воздуховоды, изготовленные из металла, должны быть заземлены, а линия питания вентиляторов − иметь третий заземляющий провод

Использование гофрированного листа для изготовления теплообменника Система включается в работу, и при помощи термометра проверяется её эффективность. Для этого делаются замеры температуры воздуха в трёх точках пространства, и выполняется расчёт по формуле, приведённой в настоящей статье (см. раздел «Расчёт мощности»).

Пластинчатые рекуператоры

Удаляемый и приточный воздух проходят с обеих сторон ряда пластин. При этом в пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата. Поэтому они должны быть оборудованы отводами для конденсата. Конденсатосборники должны иметь водяной затвор, не позволяющий вентилятору захватывать и подавать воду в канал.

Принцип действия приточно-вытяжной установки с рекуперацией тепла

Из-за выпадения конденсата существует серьезный риск образования льда, а потому необходима система размораживания. Рекуперация тепла может регулироваться посредством перепускного клапана, контролирующего расход проходящего через рекуператор воздуха. В пластинчатом рекуператоре отсутствуют подвижные части. Он характеризуется высокой эффективностью (50-90%).

Пластинчатый рекуператор

Хорошо зарекомендовали себя установки такого типа от производителя т.м. Naveka — Node1. Они имеют алюминиевый рекуператор, дренажную систему для слива конденсата и систему защиты от обмерзания рекуператора. А так-же самые тихие в своём классе вентиляторы, электрический или водяной нагреватель, встроенную автоматику и пульт дистанционного управления с настройкой режимов и расписания работы.

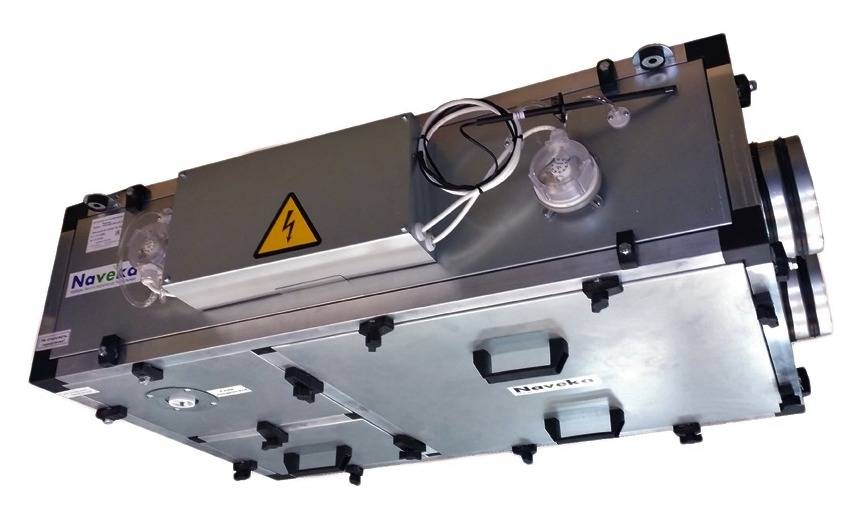

Пластинчатый рекуператор Naveka Node1

Что такое рекуператор и зачем нужен

Рекуператор – это техническое устройство, являющееся элементом системы вентиляции, оснащённое теплообменником, посредством которого достигается снижение потерь тепловой энергии внутри помещений, где он используется. Наличие рекуператора позволяет обеспечить требуемый воздухообмен в помещении, что достигается наличием в конструкции приточно-вытяжных вентиляторов, а теплообменник позволяет осуществлять отбор тепла из воздуха, откачиваемого из помещения и передачи его воздушным потокам, поступающим извне. Основными функциями подобного оборудования являются:

• Обеспечение вентиляции помещения в круглогодичном цикле использования.
• Снижение потерь тепла в зимний период.
• Охлаждение воздуха, поступающего извне, в летний период.

Вариант размещения устройства в частном доме

Основные типы конструкций

Специалисты акцентируют внимание на том, что системы вентиляции с рекуперацией тепла бывают нескольких типов:

• пластинчатыми;
• с отдельными теплоносителями;
• роторные;
• трубчатые.

Разновидности рекуператоров воздуха

Пластинчатый тип – включает в себя конструкцию на основе алюминиевых листов. Такая установка рекуператора считается самой сбалансированной с точки зрения стоимости материалов и значения теплопроводности (КПД варьируется от 40 до 70%). Агрегат отличается простотой исполнения, ценовой доступностью, отсутствием подвижных элементов. Для установки не требуется специализированной подготовки. Монтаж без каких-либо сложностей выполняется дома, своими руками.

Пластинчатый тип

Роторные – достаточно популярные среди потребителей решения. В их конструкции предусмотрен вал вращения, питающийся от электросети, а также 2 канала под воздухообмен с противотоками. Как работает такой механизм? – Один из участков ротора прогревается воздухом, после чего он поворачивается и тепло перенаправляется к холодным массам, сосредоточенным в соседнем канале.

Роторный тип

Несмотря на высокий КПД, установки имеют и ряд весомых недостатков:

• внушительные массогабаритные показатели;
• требовательность к регулярному техническому обслуживанию, ремонту;
• проблематично воспроизвести рекуператор своими руками, восстановить его работоспособность;
• смешивание воздушных масс;
• зависимость от электрической энергии.

О видах рекуператоров можете посмотреть видео ниже (начиная с 8-30 минуты)

Обратите внимание! Вентиляционная установка с трубчатыми устройствами, а также отдельными теплоносителями практически не воспроизводится в домашних условиях, даже если под рукой есть все необходимые чертежи и схемы.

Как самостоятельно сделать трубчатый коаксиальный рекуператор

Трубчатый рекуператор из пластиковой трубы и алюминиевый трубок

По принципу работы трубчатый рекуператор аналогичен пластинчатому типу. Как и в предыдущем случае, при умении работать с электроинструментом системы можно собрать своими руками.

Преимущества и недостатки конструкции

К достоинствам устройства для рекуперации воздуха на основе трубок можно отнести:

• простая конструкция без использования движущихся деталей;
• простой монтаж и быстрое обслуживание в ходе эксплуатации;
• КПД рекуператора до 65–70% в зависимости от условий;
• небольшие размеры и низкий уровень шума.

К существенным недостаткам, как и у пластинчатого рекуператора, следует отнести риск обмерзания в зимний период. Вследствие чего нарушается естественный уровень тяги, и свежий воздух плохо поступает в помещение. Для предотвращения этого в системе должен быть установлен электрический или водяной калорифер.

Материалы для изготовления устройства

Материал для изготовления трубчатого рекуператора

Для сборки трубчатого рекуператора потребуется:

• алюминиевые или стальные полые трубки диаметром 3–5 мм;
• пластиковый канал для вентиляции;
• пластиковый соединитель для воздуховода;
• оцинкованный металл или пластик размером 50×50 см;
• силиконовый герметик.

Сечение воздуховода и соединителей выбирается индивидуально. Оптимально, если сечение будет равно диаметру воздуховода в системе вентиляции. При необходимости возможна установка вентиляторов на приток и отвод воздуха.

Процесс изготовления

Алюминиевые трубки и заготовки для изготолвения теплообменника

Для изготовления рекуператора потребуется электрическая дрель, ножовка по металлу, штангенциркуль, рулетка и карандаш. Последовательность действий при изготовлении трубчатого рекуператора следующая:

1. Производится подгонка пластикового канала по длине. При этом учитывается, что длина рабочих элементов будет на 15–20 см короче, чем длина самого корпуса. На конец трубы надевается пластиковый соединитель.
2. Измеряется внутреннее сечение пластикового канала при помощи штангенциркуля. Далее, из пластика или металла выпиливаются две заготовки с учётом измеренного сечения. В заготовке просверливаются отверстия сечением равным внешнему диаметру металлической трубки.
3. Согласно длине корпуса выполняется подрезка стальных трубок. Количество трубок равно количеству отверстий в заготовке. Для сборки потребуется надставить трубу между двух заготовок. Зазор между отверстием и трубкой заполняется герметиком или эпоксидным клеем.
4. После сборки трубчатого теплообменника конструкция помещается в пластиковый корпус. Стык между заготовкой и корпусом заделывается эпоксидным клеем. После высыхания конструкция готова к установке.

В качестве вентилятора лучше использовать изделия канального типа, которые одеваются на один из монтажных концов рекуператора. Для установки описанной выше конструкции достаточно использовать соединитель соответствующего сечения, герметик и обжимной хомут.

Как изготовить рекуператор своими руками

Можно изготовить простейший рекуператор своими руками, для этого не требуется никаких специализированных навыков.

Предварительно необходимо подготовить:

• метизы, уголки,
• фанерный иди деревянный ящик,
• минвату,
• герметик,
• пластиковые фланцы,
• 4 «квадрата» алюминия или железа (листового),
• несколько пробковых листов.

Только после подготовки необходимых элементов, можно приступать к изготовлению теплообменника дома своими руками. Оптимально, если есть готовые чертежи агрегата.

Рекуператор воздуха своими руками изготавливается в такой последовательности:

1. Листовой металл используют для подготовки пластин (200х300 мм). Таких заготовок понадобится не менее 70 шт. Основное требование – быть предельно аккуратным, соблюдать параметры.
2. К поверхности заготовок приклеивают прослойку из пробки, но только у одной стороны. Вторую часть оставляют без обработки.
3. Самодельный агрегат необходимо собрать воедино. В первую очередь формируется кассета: каждая пластинка предварительно поворачивается на 90 градусов. Отдельные элементы фиксируются клеем. Последней крепится пластина без обработки, покрытия.
4. Вентиляционные компоненты компонуются в каркасе при помощи уголка.
5. Стыковочные участки аккуратно обрабатываются и зачищаются силиконом.
6. Фланцы крепятся на боковых частях кассет. В нижней части необходимо подготовить отверстие под дренаж, без которой из системы не будет отводится влага, которая есть в комнате.
7. Стенки должны иметь направляющие, поскольку внутренние элементы необходимо периодически очищать.
8. Агрегат помещают в корпус со стенками, внутренняя часть которых утеплена минеральной ватой.
9. Рекуператор для квартиры помещается в вентиляционную систему.

Что такое вентиляция с рекуперацией тепла

Вентиляция дома с рекуперацией тепла — это одна из систем принудительной вентиляции. В ней, как правило, предусматривается подогрев воздуха. Такую функцию частично выполняет рекуператор — устройство, предназначенное для подогрева воздуха, хотя основной обогрев обеспечивается не им, а за счёт воздухонагревателя.

Конечно, вы могли никогда не слышать о приточной или вытяжной вентиляции с рекуперацией тепла, но это вовсе не означает, что она — изобретение новое. Скорее всего, вас вводит в заблуждение латинское слово «рекуперация», которое на русский можно перевести как «возврат того, что затратили». Это раскрывает всю суть: рекуператор — это особый теплообменник, то есть устройство, вполне распространённое в вентиляционных системах, хотя в России это используется ещё не так часто, как за границей. Как же происходит рекуперация вентиляции частного дома или квартиры? Давайте рассмотрим её подробнее.

Рекуперация тепла — это возврат тепла, выходящего из помещения. Суть в том, что есть входящий и выходящий воздушные потоки. При этом тот воздух, что выходит из помещения, подогревает встречный за счёт теплообмена. Так происходит в холодное время года, а в жаркие дни, например, летом, исходящий воздух наоборот охлаждает входящие потоки. Но в таких ситуациях правильнее говорить уже про рекуперацию холода.

Очевидно, что такая процедура необходима для того, чтобы пользователь экономил имеющиеся средства, ведь когда вентиляция не оснащена рекуперацией, много тепла уходит на улицу вместо того, чтобы повторно использоваться в помещении. Соответственно, увеличиваются счета за отопление, поскольку, по сути, мы отапливаем улицу, расходуя непомерное количество тепла ни для чего. Именно для того, чтобы избежать подобного расточительства и колоссальных счетов, и стоит задуматься об установке вентиляции с рекуперацией тепла. Ведь так вы возвращаете воздух, который нагрели, не позволяете теплу покинуть помещение, экономите деньги.

Неудивительно, что вентиляция с рекуперацией становится всё популярнее и классическим вариантам вентиляционных систем нечего противопоставить подобной конструкции. Это логично, ведь принудительная вентиляция с рекуперацией стоит ненамного дороже обычной, а её обслуживание и вовсе элементарно. В связи с этим многие предпочитают забыть о климатическом оборудовании, которое некогда позиционировалось как самое эффективное в сочетании с вентиляционными системами. Рекуперация значительно выгоднее и в плане рационального использования электроэнергии, и в плане экономии расходов за отопление. Её дешевизна сопоставляется с затратами на освещение энергосберегающими лампочками.

Чем ещё привлекает потребителей система приточно-вытяжной вентиляции с рекуперацией воздуха?

Во-первых, такие устройства имеют небольшие габариты.

Во-вторых, они не портят интерьер.

В-третьих, они имеют низкий уровень шума.

В-четвёртых, при минимуме затрат мы получаем максимум эффективности работы.

Пользуются они спросом и в общественных заведениях, среди которых можно перечислить следующие:

• Кинотеатры и театры.
• Столовые, кафе, закусочные.
• Библиотеки.
• Отели и гостиницы.
• Вокзалы.
• Офисы и торговые помещения.

Возможен проект системы вентиляции с рекуперацией частного дома, многоэтажного здания и т.д. Разнообразие подобных устройств позволяет подобрать их на любой случай. Различная мощность таких конструкций дает возможность найти вариант даже для зданий, в которых имеется жилой цокольных этаж.

Важно понимать, что приточная вентиляция с рекуперацией тепла для квартиры или дома — это принудительная система. От естественной её отличает наличие вентиляторов, которые обеспечивают движение воздушных потоков в любое удобное время и не зависят от внешних факторов, таких как тяга, появляющаяся из-за разницы в температурах

Схема вентиляции с рекуперацией

Преимущества и недостатки

Рекуператоры способны полностью заменить естественную систему вентиляции дома

Перед установкой системы рекуперации полезно заранее ознакомиться с плюсами и минусами таких приборов. В перечень их преимуществ входит:

• способность полностью заменять процесс естественного проветривания;
• очистка прибора происходит при помощи фильтров в закрытом виде, такой способ защищает рекуператор от загрязнения;
• возможность сократить расходы на электричество, отопление и дополнительные системы на 30-50%;
• быстрое удаление избыточной влажности, посторонних запахов и вредных веществ благодаря постоянной работающей системе вентиляции.

Из минусов устройств такого типа отмечают наличие шумов во время работы, необходимость проводит очистку каналов после длительной эксплуатации, периодические сбои в питании, после которых система не будет запускаться автоматически, а также расходы на первоначальном этапе эксплуатации.

Рекуператор для частного дома: виды и характеристики

Приточно-вытяжные рекуператоры могут иметь различные конструктивные особенности. Подобрать подходящий вариант поможет продавец-консультант в любом специализированном магазине теплотехнических устройств.

Рекуператор для дома

Существуют такие типы оборудования:

• пластинчатый;
• роторный;
• крышный;
• рециркуляционный водяной.

Все они предназначены для создания благоприятного климата в помещении, будь то квартира, большой особняк или загородный дом.

Статья по теме:

Как выбрать кондиционер для квартиры: эффективное охлаждение и вентиляция воздуха

Типы и особенности устройств, дополнительные функции. Расчет мощности по параметрам помещения. Советы по уходу.

Пластинчатый

Является самым распространенным типом ввиду хорошей производительности, простоты эксплуатации и невысокой цены. Рекуператор данного вида представляет собой зафиксированные металлические пластины, обладающие большой удельной теплоемкостью и относительно малым весом. Пластины собраны в своеобразные кассеты, чем слегка напоминают пчелиный улей. Атмосферный воздух проходит через короб аппарата с кассетами и затем нагревается или охлаждается, в зависимости от зимнего или летнего времени года. Образующийся во время работы конденсат отводится через специально имеющийся дренажный отвод или канал.

Устройство приточно-вытяжной установки пластинчатого рекуператора

Наряду с перечисленными достоинствами, система обладает определенным недостатком: образованием в коробе наледи, что особенно проявляется в осенне-зимний период.

Роторный

Рекуператор подобного типа осуществляет приток и отток воздушной струи за счет лопастей. Теплоэнергетическая система насчитывает от одного до двух приводных роторов, в зависимости от модели. Внешне установка похожа на цилиндрическую бочку с  барабаном. По мере откачки воздуха из помещения и нагревания цилиндрического короба, происходит забор атмосферной массы.

Преимущества данного аппарата:

• улучшенная эффективность;
• повышенный КПД;
• отсутствие конденсата, а, следовательно, и отводящих желобов;
• отсутствие наледи;

Роторный рекуператор

• не осушает воздух, что не требует дополнительного увлажнения;
• регулировка количества подачи и забора воздуха за счет скорости вращения лопастей.

Вместе с тем существуют и минусы:

• увеличенное потребление электроэнергии;
• вращающиеся элементы изнашиваются быстрее, чем неподвижные;
• необходимость дополнительной вытяжки для предотвращения возможного смешивания входящих и отходящих воздушных масс.

Обратите внимание! Прежде чем приобрести роторный рекуператор, нужно учесть его повышенную мощность, что может привести к усилению сечения электропроводки помещения. Рекуператоро размещается в блоке приточно-вытяжной вентиляции. Рекуператоро размещается в блоке приточно-вытяжной вентиляции

Рекуператоро размещается в блоке приточно-вытяжной вентиляции

Крышный

Данный рекуператор перерабатывает большие массы воздуха. Целесообразность его использования можно объяснить большим особняком, другим жилым или нежилым помещением. Принцип работы во многом схож с пластинчатым агрегатом, однако последний отличается от крышного меньшими размерами. Простота монтажа аппарата, невысокая стоимость обслуживания и эксплуатации сделали его незаменимым в вентиляционных устройствах магазинов, ремонтных мастерских, производственных площадей. Установка же подобного рекуператора на крыше, вообще исключает проникновение каких-либо звуков и шума в помещение.

Гликолевый рекуператор

Гликолевый (или рециркуляционный) регенеративный аппарат сочетает в себе качества пластинчатого и роторного теплотехнических устройств. Его основное отличие от предыдущих заключается в использовании промежуточного теплоносителя. Последним является водно-гликолевый раствор, состоящий из пропиленгликоля или этилена, разбавленного дистиллированной водой. Смесь обладает высокой теплоемкостью, позволяющей утилизировать большое количество тепла, сохраняет свои рабочие качества при минусовых температурах. В суровых низкотемпературных условиях возможна замена указанного теплоносителя на антифриз. Оборудование позволяет работать одновременно с несколькими вентиляционными каналами, рукавами или вытяжками.
