Что такое рекуператор воздуха для вентиляции частного дома и квартиры

Преимущества приточно-вытяжных вентиляций с рекуперацией тепла

• Экономия средств. Самое очевидное преимущество многофункциональных вентиляционных систем – это значительное уменьшение затрат на отопление, вентиляцию и кондиционирования объекта. В сравнении с прямоточными вытяжными системами экономия уменьшение расходов может быть в 5 раз;
• Удобство управления. В современных моделях управление скоростью работы устройства может производиться дистанционно с помощью компьютера или мобильных устройств (планшета, смартфона);
• Низкий уровень шума при работе. Оснащение вентиляции специальными сэндвич-панелями на раме из алюминия обеспечивает уменьшение вибрации и подавление основной части шума при работе вентиляторов;
• Высокий уровень электрозащиты. В вентиляционных установках обеспечивается автоматическая защита от скачков напряжения, блокировки работы, потери фазы и перегрева оборудования.

Естественная вентиляция и вентиляция с рекуператором на примере проекта дома Murator

Оценка обоих типов вентиляции представлена ​​на примере проектов домов, предлагаемых в вариантах с естественной вентиляцией (Murator M93a) и с рекуперацией (Murator EM93a). Дом «Осенняя мечта» из коллекции Муратор имеет 155 кв. м полезной площади и типичную планировку современных домов для одной семьи. Для отопления в доме – это твердотопливный котел, также есть камин, поэтому независимо от выбранной системы вентиляции, вам необходимо построить два дымохода. Говорят, что использование вентиляции с рекуперацией экономит на дымоходах – наш пример показывает, что это не всегда так.

В варианте с механической вентиляцией котельная, плотно отделенная от жилой части дома, вентилируется естественным образом, так что работа котла не мешает работе рекуператора. Естественная вентиляция также в гараже. Воздух для камина подается специальным кабелем снаружи непосредственно в топочную камеру. Он оснащен патроном с герметичной дверцей. В варианте с естественной вентиляцией воздух подается через вентиляторы на окнах в каждой комнате и выходит из кухни, кладовой, санитарных помещений, гардероба и прачечной через вентиляционные каналы в двух дымоходах.

Основные типы конструкций

Изначально устройства для рекуперации тепла в системах вентиляции представляли собой простейшую технику, выполненную в виде небольшого ящика с тонкой перегородкой. Сегодня появились многочисленные разновидности, которые отличаются своим принципом работы, наличием или отсутствием дополнительных нагревающих элементов, способом формирования воздушных потоков и рядом других характеристик.

Основные типы рекуператоров:

• Роторные.
• Пластинчатые.
• Канальные.
• Трубчатые.
• С отдельным теплоносителем.

Устройства с пластинчатым теплообменником используют перекрестный ток потоков, которые, не смешиваясь, эффективно передают тепло, нагревая тем самым помещение. КПД у таких установок в зависимости от их размера может составлять 60−80%. Они отличаются минимальными потерями давления, удобны в подключении и использовании, имеют компактную конструкцию, что позволяет располагать его внутри стен дома.

Комбинированные рекуператоры могут иметь два пластинчатых теплообменника, где формируется перекрестный поток воздуха. К преимуществам оборудования этого типа относится высокий коэффициент полезного действия, удобство подключения и простота обслуживания. Единственный недостаток таких установок — это существенная потеря давления, что вынуждает использовать дополнительные вентиляторы и нагнетатели для воздушного потока.

Пластинчатые промышленные теплообменники рекуператоров противоточного типа отличаются простотой конструкции, они обеспечивают КПД на уровне 90%, позволяя предупредить охлаждение помещения и эффективно нагревая поступающий в дом воздух с улицы. К недостаткам оборудования противоточного пластинчатого типа относят сложную конструкцию, высокую стоимость, а также увеличенные габариты.

Противоточные трубчатые бытовые теплообменники обеспечивают максимально возможную эффективность, имеют КПД на уровне 95%. Используя такой рекуператор в системе вентиляции, необходимо дополнительно подключать нагнетатели воздуха, так как потери давления могут составить 40−50%. Также недостатком установок этого типа являются их увеличенные габариты и высокая стоимость оборудования.

Рекуперативные теплообменники роторного типа обладают показателем КПД на уровне 75−85%, они рассчитаны на одну квартиру и имеют небольшое сопротивление потоку. Предлагаются такие установки по доступным ценам, отличаются компактными габаритами, их монтаж и последующее обслуживание не представляет какой-либо особой сложности.

Рекуператор для загородного дома: основные виды и тонкости выбора

С точки зрения конструкции и принципа работы рекуператоры воздуха бывают нескольких видов:

• агрегаты для крыш;
• роторные устройства;
• приборы пластинчатого типа.

У каждого типа аппарата имеются как выраженные недостатки, так и очевидные преимущества. Очевидно, что они предназначены для разных условий эксплуатации.

Пластинчатые агрегаты

«Плюсы» пластинчатых аппаратов:

• работа без энергозатрат;
• эксплуатационная надёжность;
• высокий КПД.

«Недостатки» вытяжных механизмов:

• влажность не возвращается обратно;
• с наступлением морозов теплообменники обмерзают;
• монтаж возможен только при наличии вытяжек и притока свежего воздуха.

Воздухообменники для крыш

Рекуперация энергии в вентиляционных системах может организовываться в виде специализированных крышных установок. Установка массивных систем целесообразна только для больших по площади помещений, складских комплексов, торговых точек, ангаров и гаражей. Характеризуются высокой эффективностью.

Крышные системы не подходят для квартир, частных домов и коттеджей.

Роторные приборы

Преимущества роторной схемы:

• воздушные потоки сохраняют влажность;
• высокий КПД;
• рекуператор для частного дома имеет небольшие размеры, благодаря чему помещается даже в компактных системах вентиляции;
• роторы не страшны суровые зимы и сильные морозы.

аппараты работают от электроэнергии.

Сметы расходов

Стоимость естественной вентиляции в доме Муратор М93а– Воздуховоды из бетонных блоков – 2615 руб.– Утепление дымохода и фасад – 2255 руб.– Заглушки дымохода – 130 руб.– Решетки (жалюзи) в дымоходе (8 предметов) – 700 руб.– Оконные регулируемые воздушные вентиляторы * (11 шт.) – 715 руб.– Решетки вытяжные вентиляционные из ПВХ (7 шт.) – 245 руб.ИТОГО: 6 660 руб.

* чувствительные к влажности диффузоры – с автоматическим регулированием производительности в зависимости от влажности воздуха – обойдутся в 2090 рублей.

Стоимость вентиляции с рекуператором в доме Муратор ЭМ93а– Воздуховоды из бетонных блоков ** – 710 руб.– Экспедиция по утеплению дымоходов и фасадов – 1740 руб.– Заглушки дымохода – 95 руб.– Вентиляционные решетки в дымоходе (4 шт.) – 350 руб.– Вытяжные решетки из ПВХ (2 шт.) – 70 руб.– Воздуховоды и фитинги из оцинкованной жести – 2000 руб.– Изоляция – 1000 руб.– Приточно-вытяжные диффузоры (14 шт.) – 210 руб.– Наземный теплообменник из пластиковых труб диаметром 200 мм и длиной 40 м – 3300 руб.– Забор наружного воздуха – 700 рублей, вытяжка – 150 рублей– Крышная пусковая установка – 200 руб.– Рекуператор с объемом воздуха 240 м3 / ч, компрессией 205 Па и эффективностью 85% – 7000 руб.ИТОГО: 17 525 рублей.

** гравитационная вентиляция использовалась в гараже и котельной

Роторные рекуператоры

В роторных рекуператорах тепло передается вращающимся между вытяжным и приточным каналами ротором. Эти рекуператоры имеют меньшие габариты, но более высокую стоимость, чем пластинчатые. Тепловая эффективность роторных рекуператоров — 70–85%. Конструктивной особенностью роторных моделей является небольшой (5–10%) подмес вытяжного воздуха к приточному. Это не позволяет подавать в вытяжной канал загрязненный или имеющий неприятный запах воздух, поэтому в системах приточно-вытяжной вентиляции с роторным рекуператором необходимо применять дополнительную (изолированную от основной системы) вытяжку в санузлах и на кухне.

В холодный период года на пластинах ротора конденсируется влага из вытяжного воздуха, которая затем испаряется при обдуве пластин сухим приточным воздухом. Этот механизм обеспечивает небольшую передачу влаги из вытяжного канала в приточный. В тоже время роторные рекуператоры нельзя использовать совместно с канальным увлажнителем воздуха из-за риска обмерзания ротора.

Изготовление рекуператора своими руками

Для экономии средств на покупке рекуператора для дома можно изготовить его своими руками. Потребуется лишь желание и набор доступных материалов:

1. два листа стали и металлические уголки;
2. короб из дерева для корпуса;
3. герметик;
4. измеритель давления;
5. теплоизоляционный материал.

Стальные листы толщиной 4 мм нарезать болгаркой на прямоугольные пластины примерно 20 × 30 см в количестве не менее 70 шт. Сложить их друг на друга, промазывая клеем и прокладывая между каждым слоем теплоизоляционный материал.

Воздух не должен смешиваться, проходя через пластины. Стыки пластин промазать герметиком и дать полностью просохнуть

В корпусе, изготовленном по размеру пластин, по сторонам делаются отверстия, идентичные сечению воздуховодов.

В отверстия монтируются пластмассовые фланцы, в них вставляются пластиковые воздуховоды, все стыки тщательно обрабатываются герметиком. В нижней части выводится желобок для конденсата.

Устройство из пластин устанавливается в корпус. Стенки корпуса снаружи обложить любым теплоизоляционным материалом и прочно его закрепить. Уложить подготовленную модель в деревянный короб.

Для дополнительной шумоизоляции можно обклеить короб пенопластом. Осмотреть прибор, при обнаружении зазоров или щелей необходимо заполнить их силиконовым герметиком.

Чтобы исключить появление наледи, в месте прохождения теплого потока воздуха устанавливают датчик давления. Конструкция готова к установке в общую систему вентиляции.

Теплообменник можно изготовить из труб. Для этого нарезаются алюминиевые трубы не более 10 мм в диаметре. Из листа металла вырезают две пластины и делают в них отверстия для труб.

Соединяют конструкцию, промазывая стыки герметиком. Далее все по предыдущей схеме. Принцип работы получается тот же, только в качестве распределителя тепла выступают не пластины, а трубы.

Эффективность самостоятельно изготовленного устройства может достигать 65%. Для создания в доме оптимальной температуры в разное время года такой энергоэффективный агрегат вполне подойдет.

Схема управления

Все составляющие элементы приточно-вытяжной установки должны быть правильно интегрированы в систему работы установки, и выполнять свои функции в должном объеме. Задачу управления работой всех компонентов решает автоматизированная система управления технологическим процессом. В комплект установки включены датчики, анализируя их данные, система управления корректирует работу нужных элементов. Система управления позволяет плавно и грамотно выполнять цели и задачи приточно-вытяжной установки, решая сложные проблемы взаимодействия всех элементов установки между собой.

Пульт управления вентиляциейНесмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку пульт управления от установки в таком виде, чтобы с первого прикосновения было понятно и приятно пользоваться установкой на всем протяжении ее службы.

Пример. Расчет эффективности рекуперации тепла:Расчет эффективности применения рекуперативного теплообменника в сравнении с использованием только электрического или только водяного нагревателя.

Рассмотрим систему вентиляции, с расходом 500 м3/ч. Расчеты будут проводиться для отопительного периода в г. Москва. Из СНиПа 23-01-99 «Строительная климатологи и геофизика» известно, что продолжительность периода со средней суточной температурой воздуха ниже +8°С составляет 214 суток, средняя температура периода со среднесуточной температурой ниже +8°С составляет -3,1°С.

Рассчитаем необходимую среднюю тепловую мощность: Для того, чтобы нагреть воздух с улицы до комфортной температуры в 20°С, потребуется:

N = G * C_p * ρ_(в-ха) * (t_вн-t_ср )= 500/3600 * 1,005 * 1,247 * = 4,021 кВт

Данное количество теплоты за единицу времени можно передать приточному воздуху несколькими способами:

1. Нагрев приточного воздуха электрическим нагревателем;
2. Нагрев приточного теплоносителя удаляемым через рекуператор, с дополнительным нагревом электрическим нагревателем;
3. Нагрев уличного воздуха в водяном теплообменном аппарате и др.

Расчет 1: Теплоту к приточному воздуху передаем посредством электрического нагревателя. Стоимость электроэнергии в г. Москва S=5,2 руб/(кВт*ч). Вентиляция работает круглосуточно, на протяжении 214 суток отопительного периода, сумма денежных средств, в этом случае будет равна:Ц₁=S * 24 * N * n = 5,2 * 24 * 4,021 * 214 =107 389,6 руб/(отоп.период)

Расчет 2: Современные рекуператоры осуществляют передачу теплоты с высокой эффективностью. Пусть рекуператор нагрел воздух на 60% от требуемой теплоты в единицу времени. Тогда электрическому нагревателю необходимо затратить следующее количество мощности:N_{(эл.нагр)} = Q – Q_рек = 4,021 – 0,6 * 4,021 = 1,61 кВт

При условии, что вентиляция будет работать на всем промежутке отопительного периода, получаем сумму за электроэнергию:Ц₂ = S * 24 * N_{(эл.нагр)} * n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб/(отоп.период) Расчет 3: Для нагрева уличного воздуха используется водяной нагреватель. Ориентировочная стоимость тепла от технической горячей воды за 1 гкал в городе Москва:S_г.в .= 1500 руб./гкал.  Ккал=4,184 кДжДля нагрева нам потребуется следующее количество тепла:Q_(г.в.)  =  N  *  214  *  24  *  3600 / (4,184 * 106)= 4,021  * 214 * 24 * 3600 / (4,184 * 106) = 17,75 ГкалВ работе вентиляции и теплообменного аппарата на всем холодном периоде года сумма денежных средств за теплоту технической воды:Ц₃ = S_(г.в.)  *  Q_(г.в.) = 1500 * 17,75 = 26 625 руб/(отоп.период)

Результаты расчетов затрат на подогрев приточного воздуха за отопительный период года:

Электрический нагреватель	Электрический нагреватель+ рекуператор	Водяной нагреватель
107 389,6 руб	42 998,6 руб	26 625 руб

Из приведенных расчетов видно, что самый экономичный вариант это использование контура горячей технической воды. Помимо этого сумма денежных средств, необходимая для нагрева приточного воздуха значительно снижается при использовании рекуперативного теплообменника в системе приточно-вытяжной вентиляции в сравнении с использованием электрического нагревателя.В заключении хотелось бы отметить, что применение в системах вентиляции установок с рекуперацией или рециркуляцией позволяет использовать энергию удаляемого воздуха, что позволяет снижать затраты энергии на нагрев приточного воздуха, следовательно снижаются денежные расходы на эксплуатацию системы вентиляции. Использование теплоты удаляемого воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умного дома», в котором максимально полно и полезно используется любой доступный вид энергии.

Получить бесплатную консультацию инженера по вентиляции с рекуперацией

Получить!

Правила монтажа

Правильный монтаж рекуператора начинается с выбора места. Пластинчатые интегрируются в вентиляционную систему на стадии ее разработки или уже готовую. В последнем случае вырезается часть магистрали по длине готового изделия. Затем монтируется с помощью переходников. Для крепления используют кронштейны с прорезиненным основанием. Так можно минимизировать вероятность появления шума.

Установка трубчатых моделей сложнее, так как они не привязаны к системе вентиляции. Их применяют в квартирах и частных домах, где она отсутствует

Поэтому важно выбрать правильное место установки и количество устройств. Одна модель может обслуживать помещение площадью до 60 м²

Учитывается наличие межкомнатных дверей.

Этапы монтажа

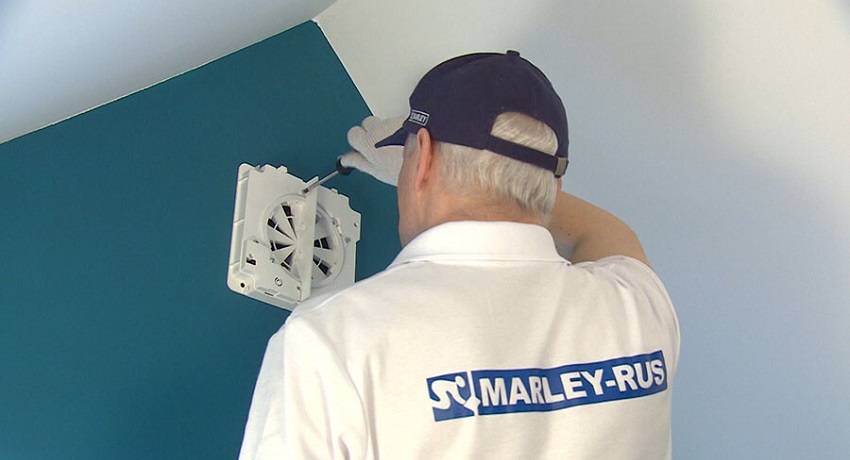

1. Определите место крепления. Располагается в верхней части комнаты, у потолка, примыкает к наружной стене здания.
2. Диаметр отверстия в стене больше сечения корпуса на 2-3 мм.
3. Между корпусом и стеной монтируется теплоизолирующая прокладка из стекловолокна, пенополистирола. Альтернатива – герметизация с помощью монтажной пены.
4. Установка корпуса. В помещении он крепится к потолку с помощью специальных хомутов.
5. Подключите вентилятора. Электропитание от ближайшей розетки или по установленному ранее электропроводу. Некоторые модели имеют дистанционный пульт управления.

После завершения работ и запуска ждут 2-3 часа. Затем проверяется разность температур во входном, выходном патрубке, в помещении и на улице. Так можно определить фактическую эффективность работы. Обслуживание простое. Необходимо периодически проверять отсутствие мусора и пыли внутри, герметичность соединений.

Способ самостоятельного изготовления рекуператора

Каждый, кто знаком с инструментами, легко может самостоятельно сконструировать рабочий рекуператор воздуха. Процесс состоит из следующих шагов:

Рекуператор изготавливаем своими руками для вентиляции квартиры

1. В стене делается отверстие для воздуховода. Диаметр напрямую зависит от размера корпуса.
2. Листы оцинкованной стали болгаркой нарезаются на пластины 20×30 см. Всего понадобится около 3 кв.м. материала.
3. По периметру пластин наносится теплоизоляционный материал как пробковый, деревянный и др. Высота теплоизоляции должна составлять от 4 мм.
4. Пластины укладываются друг на друга. Стыки нужно заделать нейтральным герметиком.
5. Устройство корпуса. Размер корпуса должен позволять поместить внутрь систему пластин из стали. В стенках корпуса делают 2 отверстия под пластмассовые фланцы. Размер фланцев соответствует размеру воздуховодов. Стыки заделываются герметиком.
6. Система из стали устанавливается в корпус.
7. Внешние стенки корпуса обшиваются термоизоляцией как стекловата или пенополистирол.
8. Для безопасности и эстетичности рекуператор лучше поместить в короб из дерева или пластмассы.

Сборка рекуператора самостоятельно в целом не сложная задача

Чтобы рекуператор был максимально эффективен, и не требовал лишних затрат, выбирать его нужно, опираясь на площадь помещения. Но монтаж оборудования также немало влияет на функциональность, поэтому установку следует проводить по инструкции, ведь эффективный рекуператор не только делает воздух в квартире очищенным, но и позволяет экономить на отоплении.

Положительные и отрицательные свойства

Воздухообмен – сложный процесс, на который оказывают одновременное воздействие несколько факторов: климатические показатели, материал ограждающих конструкций, утеплитель, размер и качество оконных конструкций и другие. Поэтому работа рекуператоров, как и любых других установок, оценивается с положительной и отрицательной сторон. Рассмотрим их подробнее.

Преимущества

1. Энергоэффективность, соответствует современным тенденциям по экономии ресурсов. Использование установок позволяет сократить затраты на отопление: нагретый или охлажденный воздух используется дважды – первый раз для обогрева/охлаждения воздуха внутри помещения, второй – для нагрева/охлаждения приточки. Кратность воздухообмена увеличивать не надо.
2. КПД, коэффициент полезного действия, который характеризует процент от общей энергии, затраченный на рекуперацию. КПД может быть нулевым, когда тепло удаляется посредством естественной вытяжки через открытые окна – в этом случае характеризуется максимальными затратами на отопление. Либо приближаться к 100% – приточка полностью перенимает энергию отработки, и дополнительного отопления не требуется. Это идеальный вариант, схема будущего, на данный момент не выполнимая. Есть третий – КПД равен 60-80%. Означает, что в атмосферу удаляется только 40-20% тепловой энергии отработанного воздуха. Большая часть тратится на обогрев приточки. Это значение используется при расчете вентсистемы.

Недостатки

1. Неоднозначность: вентилирование с рекуперацией экономически оправдывается только в том случае, когда затраты электрической энергии значительно уменьшаются. Если экономия незначительно, то смысла в проектировании и монтаже нет.
2. Конденсирование влаги: температура внутри и снаружи рекуператора разная, и с наружной стороны аппарата выпадет конденсат. Летом влага испаряется, а зимой, особенно без должного утепления, конденсат замерзает. Это приводит к снижению коэффициента полезного действия и выходу агрегата из строя.
3. Шумовая нагрузка. Принцип работы некоторых моделей предусматривает наличие шума, это не критичная проблема, но может доставить неприятности.

Работа рекуператора характеризуется постоянными шумами низкой и средней частоты. Проблема решается применением качественного звукоизоляционного материала. Грамотный проектировщик системы вентилирования с рекуперацией заложит это в смету.

Рекуператор и увлажнение воздуха

В холодный период года приточный воздух имеет низкое влагосодержание, поэтому его подача в помещение приводит к снижению относительной влажности воздуха до 15–20% при норме 40–50%. В системах с рекуперацией есть два варианта решения этой проблемы:

1. Использование рекуператора с частичным переносом влаги. В этом случае часть влаги (от 20 до 50%) передается от вытяжного воздуха к приточному, увлажняя его. Компенсировать потерю части влаги помогают естественные влагопритоки (приготовление пищи, сушка белья и т. п.), либо использование бытового увлажнителя невысокой производительности. Установить такой увлажнитель можно в одном из помещений, откуда рекуператор забирает вытяжной воздух (влага будет частично передаваться в приточный канал). Применять высокопроизводительный канальный увлажнитель с такими рекуператорами нельзя из-за риска обмерзания теплоутилизатора. Для каждого типа рекуператора обычно указывается максимально допустимая относительная влажность вытяжного воздуха.
2. Использование увлажнителя воздуха. Некоторые типы рекуператоров могут работать с влажным вытяжным воздухом, поэтому вместе с ними можно использовать канальный увлажнитель. Это позволяет полностью решить проблему низкой влажности воздуха в зимний период. Далее для каждого описываемого типа рекуператора мы будем указывать возможность его работы с увлажнителем воздуха.

Теперь рассмотрим особенности различных типов рекуператоров. В системах комфортной вентиляции (для жилых и офисных помещения) чаще всего используются пластинчатые и роторные модели, остальные типы рекуператоров имеют ограниченное применение, поэтому их мы рассматривать не будем.

Как происходит монтаж рекуператора?

Установку рекуператора проводят в комнате, в которой жильцы квартиры проводят много времени, так как воздух в ней самый свежий. Если квартира расположена на 1 этаже, то монтаж нельзя проводить на высоте, ниже 1 м от уровня устойчивого снегового покрова. Расположение устройства около окна приемлемо, и упрощает процесс монтажа. Не рекомендуется устанавливать рекуператор возле внешнего блока сплит-системы. Загрязненный воздух из кондиционера может попасть в рекуператор.

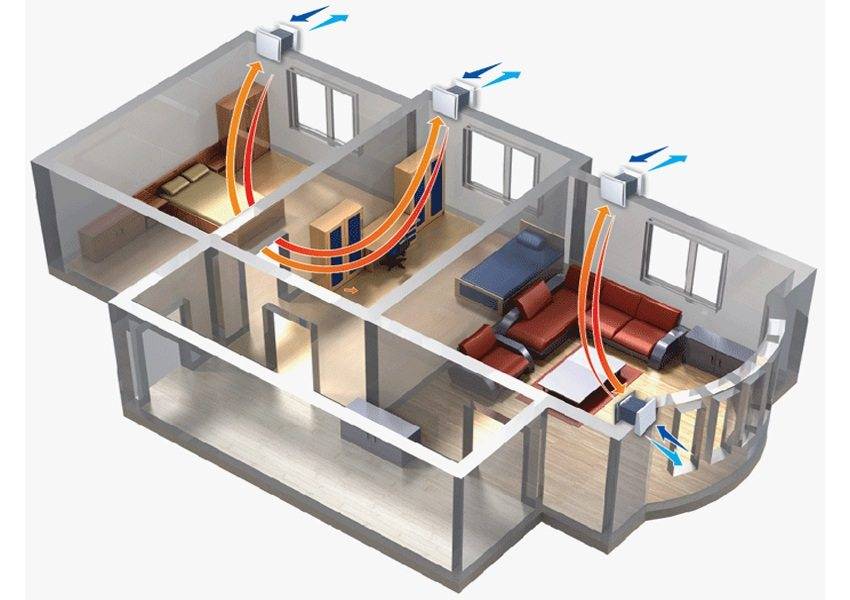

Устройство приточной вентиляции в квартире.

Для монтажа необходимо сделать сквозное отверстие в стене. Для этого используются инструменты с алмазным напылением. Диаметр отверстия напрямую зависит от выбранной модели и варьируется в пределах 150−250 мм. Процесс пыльный, и оставляет много отходов, поэтому лучше с первого раза правильно подсчитать необходимый диаметр отверстия.

Оборудование надежно закрепляется в стене с помощью крепежных деталей, которые обязательно должны быть в упаковке. С улицы на рекуператор надевается решетка. Когда устройство зафиксировано, можно подключать его к линии 220 В.

Рекуператор своими руками

Изготовить рекуператор воздуха для дома своими руками может любой умелец. Для этого понадобится:

• два листа оцинкованной стали;
• древесно-слоистый короб для оболочки аппарата;
• пробковые прокладки;
• силиконовый нейтральный герметик;
• контроллер давления;
• металлические уголки;
• теплоизоляционная минеральная вата.

Сделать рекупиратор можно своими руками

Для проведения работ также пригодятся электрический лобзик, металлические крепежные детали и соединительные фланцы.

Стальные листы необходимо нарезать на прямоугольные пластины размером 200х300 мм. Для этого понадобится в пределах 3–4 м² стали. Нарезку необходимо проводить очень аккуратно, чтобы срезы не имели заусениц и зазубрин. С этой целью рекомендуется использовать специальный инструмент – болгарку или ножовку по металлу.

Затем пластины укладываются друг на друга с зазором не менее 4 мм. Данное расстояние обеспечивается проклейкой по периметру каждого элемента термоизоляционного материала (пробкового, деревянного или текстолитового). После укладки пластин стыки обрабатываются специальным нейтральным герметиком.

Установка системы вентиляции через рекупиратор

Затем изготавливается корпус, который должен иметь соответствующий размер для установки внутри его конструкции из пластин. В стенках корпуса прорезаются отверстия, в которые вставляются заранее приготовленные пластмассовые фланцы, которые должны соответствовать диаметру воздуховодов. Все стыки также тщательно герметизируют.

Когда герметик высохнет, конструкция из пластин помещается внутрь корпуса. Внешние стенки необходимо облицевать теплоизоляционным материалом, например, пенопластом или стекловатой. Готовую конструкцию, с целью повышения эстетической составляющей, можно поместить в деревянный короб.

Сборка рекуператора воздуха своими руками

Раньше рекуператоры и системы вентиляции устанавливались только на промышленных производствах, угольных и горнорудных шахтах. Сегодня теплотехнические устройства утилизации вытяжных газов все чаще располагаются в домах и квартирах.

Промышленный аппарат, либо собранный своими руками рекуператор воздуха становится нашим незаменимым помощником. Он подает чистый охлажденный либо подогретый атмосферный воздух, очищает дом от пыли и неприятных запахов и экономит при этом часть денег на обогрев помещения.

https://youtube.com/watch?v=t7mXf5Oov9c

Что необходимо учитывать в работе различных моделей оборудования

Каждая система рекуперации воздуха для частного дома обладает своими сильными сторонами и сферами применения.

Система вентиляции в частном доме с рекуперацией предполагает не только поддержание показателей температуры и влажности, но и устранение неблагоприятных запахов. На рынке представлен разнообразный выбор моделей, отличающихся своими функциональными характеристиками и способами установки.

Например, вытяжка, установленная в вентиляцию, позволяет вывести копоть, запах и жир. При этом в помещение поступает чистый воздух, а жирная пыль не оседает на мебели. Такие условия благотворно сказываются на самочувствии, облегчают уборку помещения.

Пластинчатый теплообменник

Конструкция теплообменника такова, что за счет разделения металлическими пластинками потоки воздуха не смешиваются. Это простое инженерное решение обеспечивает более эффективный теплообмен. Для создания подобного оборудования не требуется больших вложений. Благодаря отсутствию подвижных частей, такой прибор прослужит сравнительно долго. В настоящее время КПД таких устройств доходит до 60-65%.

Элементы изготовлены из алюминиевых сплавов. Они не подвержены коррозийным изменениям и обладают высокими показателями теплопередачи.

Роторная система

В таком оборудовании смешивается незначительная часть воздушных потоков, так как изолятором потоков воздуха является щетка с мелкой щетиной. Роторная система занимает большую площадь, чем пластинчатая, но также обладает высоким КПД (до 86% в лучших моделях). Вращающийся ротор и ремень, который его крутит, снижают общую надежность прибора и повышают энергозатраты на рекуперацию.

Жидкостный рекуператор в офисном помещении

Схема жидкостной рекуперации в офисном помещении

Это дорогостоящие модели, при этом КПД у них не выше, чем у аналогичного оборудования. Основным положительным отличием является возможность размещения отдельных блоков на большом расстоянии друг от друга. Поэтому жидкостные рекуператоры применяются в основном в коммерческих зданиях большой площади. В частных жилых помещениях обычно используют пластинчатый или роторный рекуператор воздуха для дома.

Бризер

Система рекуперации воздуха для частного дома и бризер отличаются в своих назначениях. Прямое назначение бризера — нагревать воздух. В нем не происходит процесс теплообмена, поэтому для повышения температуры воздуха потребуется много электроэнергии.

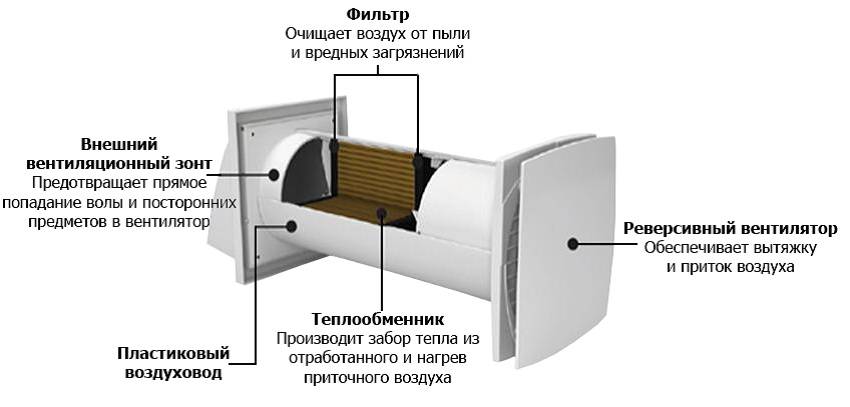

Компактная модель рекуператора
