Самостоятельное исправление геометрии
Необходимо снять 4 штапика. Работу начинают с длинных частей окна, двигаясь далее по периметру
Процедуру выполняют ножом с мощным овальным лезвием
Нож загоняют в пространство между рамой и штапиком и поворачивают в сторону, выдвигая штапик.
Важно следить, чтобы из створки не выпал стеклопакет, поэтому его нужно придерживать.
Уделяют внимание и упаковке стеклопакета, с использованием лопатки из пластика, препятствующей образованию сколов. В противном случае не избежать утраты герметичности и потере эксплуатационных характеристик окном, ведь между стеклами должно сохраняться вакуумное пространство
Потребуется приготовить подложки, на которые можно устанавливать стеклопакет
Необходимо, чтобы подложки плотно были уложены сверху или по бокам. Когда положение стеклопакета в раме довольно плотное, штапики возвращаются на место.
Штапики устанавливают в обратном порядке – вначале короткие, затем – длинные. Забить штапик поможет специальный молоточек с резиновым покрытием.
Знание информации об устройстве окна и действиях, которые предпринимаются для настройки положения створки, поможет решить возникшие проблемы самостоятельно. При должной подготовке владелец жилья сможет своими руками провести регулировку, ведь вызов мастеров может привести к дополнительным затратам.
Регулировка выполняется в течение короткого промежутка времени, по окончании которого проблема провисания и затрудненного закрывания створки пластикового окна, скорее всего, будет решена. Для того, чтобы точно знать как делать определенные манипуляции, ознакомьтесь с видеоматериалом, представленным в этой статье.
Владислав Добронравов Ведущий технический специалист компании Окна-Медиа Статья подготовлена специально для сайта
https://azaoknom.ru “А за Окном”
Какие инструменты понадобятся
Чтобы выполнить регулировку пластиковых окон самостоятельно, потребуется довольно простой набор инструментов:
- Шестигранный ключ № 4;
- Плоскогубцы;
- Крестовую и плоскую отвертки;
- Шуруповерт с набором бит разной формы.
Инструменты из этого набора обычно всегда есть дома. Исключением может быть шестигранник, без которого с работой не справишься — это основной регулирующий инструмент. Ключ для регулировки пластиковых окон можно найти в любом магазине мебельной фурнитуры. Шестигранники 4 мм используются при сборке любой современной корпусной мебели, поэтому найти такой ключ не составит труда.
Для работы с винтовыми соединениями, с помощью которых крепятся элементы оборудования к профилю, вам потребуются отвертка или шуруповерт . Плоскогубцы необходимы как вспомогательный инструмент.
Рекомендуется дополнительно подготовить силиконовую смазку для аксессуаров. Кроме того, вы можете использовать WD-40 или другие подобные аэрозольные смазки.
Каждый сезон важно оценивать состояние фурнитуры, открывания и закрывания створки на вероятность заклинивания. Это сэкономит деньги на капитальном ремонте в случае поломки, а также обеспечит хорошую функциональность и долговечность изделия. Провести регулировку пластиковых окон можно самостоятельно, без привлечения специалистов, однако вам потребуются соответствующие инструменты
Провести регулировку пластиковых окон можно самостоятельно, без привлечения специалистов, однако вам потребуются соответствующие инструменты.
Чаще всего нужно подгонять пластиковые окна под новый сезон: зимой желательна полная герметичность, а летом можно впустить свежий воздух. Это достигается регулировкой плотности прижима полотна. Сделать самому несложно. Когда разберетесь, удивитесь, насколько все элементарно.
Створка окна прижимается к раме цапфами. Это подвижные металлические выступы на боковой поверхности створки. Поворачивая ручку они заходят за ответные металлические пластины, установленные на раме. Для того, чтобы можно было регулировать натяг створки и рамы, они имеют эксцентрик — либо они выполнены овальной формы, либо есть регулировка со смещением центра в центре круглого выступа. Изменяя положение цапф (см. Фото), измените степень давления, то есть устраните тягу из-под створки.
Регулировка прижима створки пластикового окна к раме
Как видите, форма фиксирующих выступов может быть разной. Для их настройки можно использовать разные инструменты. Если у вашего окна есть такие эксцентрики, как на картинке слева — овальные выступы — их положение меняем плоскогубцами: зажимаем и поворачиваем в нужном направлении.
Если фиксирующий выступ круглый, как показано слева, в нем может быть прорезь для отвертки или шестигранного ключа. Изучив их, вы легко поймете, какой инструмент вам нужен: обычная отвертка или шестигранник №4. Вставьте ключ или отвертку в прорезь и также поверните ее в нужное положение.

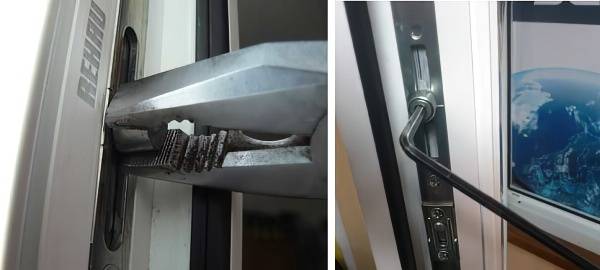

Поворачивают эксцентрик при помощи плоскогубцев или шестигранного ключа
Регулируя фурнитуру пластиковых окон, помните, что слабый прижим — соответствует летнему режиму закрывания пластиковых окон, стандартный или сильный — зимнему. Если профилактические работы проводите в зиму, для начала выставьте стандартное положение и проверьте, есть ли продувание. Сразу пережимать резинки на новых ПВХ окнах не советуют. В таком положении установленный по периметру резиновый уплотнитель сильно прижат. Из-за этого со временем он теряет эластичность. На нормальный уплотнитель гарантия 15 лет, но все-таки… Если прижим сразу выставить максимальный, резина испортится быстрее. В результате, в очередной раз выставив зимнее положение на пластиковых окнах, вы обнаружите, что из-под створки по-прежнему дует, а резинка вся в трещинках. Это значит, что пришло время менять уплотнитель. Это тоже не очень сложно, но требует больше времени, да и резину еще нужно купить.
Итак: зимнее и летнее положение пластиковых окон выставляется изменением положения запорных выступов — цапф. Подробно все рассказано в видео ниже. После просмотра регулировка пластиковых окон самостоятельно окончательно перестанет быть проблемой.
Проблемы с закрытием окна
Здесь существует несколько ситуаций, которые требуют немедленного вмешательства.
Когда окно не закрывается сверху, можно судить о провисании створки и заклиниванию планки. Также ситуация сопровождается специфическим звуком, если пытаться открыть или закрыть окно.
Данная поломка сигнализирует о том, что пришло время отрегулировать стеклопакеты
Но здесь важно визуально оценить ситуацию и сделать правильный выбор
В большинстве случаев проблему помогает решить сдвиг планки. А также регулировка откидной створки по высоте. Неисправная петля способна в том числе препятствовать правильному закрытию и открытию стеклопакетов сверху. Тогда значительно ослабевает прижим подвижной части окна, особенно по краям.
Когда окно не закрывается снизу, то это свидетельствует о попадании в механизм фурнитуры инородных предметов. У окон «со стажем» это может быть проседание конструкции.
Когда владелец помещения замечает, что окна стали плохо закрываться сразу после установки, то следует обратиться к специалистам, которые выполняли монтаж. Скорее всего они допустили ошибки.
Регулировка пластиковых окон на зиму
Перед наступлением холодов многие хотят сделать так, чтобы окна закрывались плотнее и не пропускали ни малейшего холодного сквозняка в дом. При слабом прижиме створок вы можете обнаружить, что поднесенное к закрытому окну пламя зажженной свечи или спички сильно колеблется и даже гаснет.
На фото – торцевая сторона створки окна с фурнитурой, хорошо видны в том числе механизмы регулировки прижима
Прижимные механизмы называются запорными цапфами (эксцентриками). При повороте ручки, закрывающем створку, они заходят за прижимные площадки, расположенные по периметру рамы. На каждой створке обычно находится по три эксцентрика, которые выставлены в одинаковое положение (по умолчанию – в среднее, универсальное). Чтобы усилить или ослабить прижим, их нужно повернуть и сдвинуть. Такую регулировку пластиковых окон проделать несложно.
В разных моделях фурнитуры цапфы могут просто поворачиваться с помощью плоскогубцев или гаечного ключа (стандартные), а также иметь отверстие под шестигранный ключ. В некоторых моделях используются механизмы, которые регулируются вообще без инструментов – эксцентрик вытягивается рукой и фиксируется в нужном положении.
Если сдвигать эксцентриковые ролики, поворачивая по часовой стрелке, то створка будет прижиматься к раме сильнее, а если против часовой стрелки – отходить от рамы, уменьшая прижим. На поверхности цапф часто имеются небольшие полоски, по которым легче определять степень прижима. Чем ближе полоска прилегает к уплотнителю, тем сильнее прижим створки. Диапазон регулировок цапф составляет ± 2 мм. В некоторых конструкциях оконной фурнитуры плотность прижима регулируется подкручиванием ключом специальных пластин, расположенных на створке окна.
Кроме того, прижимной механизм есть и на оконных петлях. Там он тоже регулируется при помощи шестигранника. При вращении ключа (против часовой стрелки, когда петли слева, или по стрелке, когда справа) выдвигается язычок, увеличивая плотность прижима створки. На петлях ход регулировки прижима ± 0,8 мм.
При подготовке к зимнему периоду плотность прижима створок окна к раме лучше сделать максимальной
На лето прижим советуют ослабить до средней или минимальной величины, чтобы обеспечить больший доступ воздуха и уменьшить износ уплотнителей
При регулировках важно обеспечить равномерный прижим по всему периметру окна, поэтому каждую цапфу нужно крутить в одном и том же направлении и выставлять в одинаковое положение
Профессионалы по ремонту пластиковых окон предупреждают, что регулировки плотности прижима лучше делать в минимальных диапазонах, особенно в первый раз. Дело в том, что уплотнители на створках со временем изнашиваются, ссыхаются, и прижимать приходится все сильнее. Если же вы зажмете их слишком сильно с самого начала, то резина потеряет свои свойства гораздо быстрее. Тогда уже ситуацию исправит не регулировка прижима, а замена уплотнительной ленты. В этом, кстати, нет ничего сложного: старая резина удаляется, а новая вставляется в специальный паз.
Изношенный резиновый уплотнитель заменить легко: старая резина удаляется, а новая вставляется в специальный паз
Чтобы сделать все правильно, рекомендуем вам дополнительно посмотреть, как выглядят цапфы (эксцентрики) и каким образом изменяется прижим створок при регулировке пластиковых окон, в следующем видео. Так вам будет проще провести необходимую подготовку окон к зимнему сезону.
Возможные проблемы
Необходимые инструменты для регулировки окон
Рис. 1. Инструменты для регулировки окон.
Говоря, что мы можем регулировать стеклопакеты своими руками, мы понимаем, что нам понадобятся определенные инструменты. Необходимый набор:
- шестигранник (4 мм);
- крестовая отвертка, плоская отвертка;
- плоскогубцы;
- звездочки;
- шуруповерт;
- стамеска;
- смазочное масло.
Что и зачем нам нужно?
Основным инструментом будет шестигранник, с помощью него осуществляем основную регулировку.
Плоскогубцы пригодятся для переведения окон в режим лето-зима и для замены фурнитуры.
Шуруповерт и отвертки понадобятся для работы с болтами, звездочки необходимы для некоторых моделей стеклопакетов.
Стамеской стеклопакет “распечатывается”, функция масла не требует пояснений.
Если у вас нет чего-то из данного списка, то мы советуем приобрести недостающие инструменты – им всегда найдется применение.
Какие еще есть способы регулировки
Если при проверке на герметичность запирания холодный воздух все равно проникает сверху или снизу створки, то, вероятнее всего, проблема в неправильном выставлении геометрии створки.

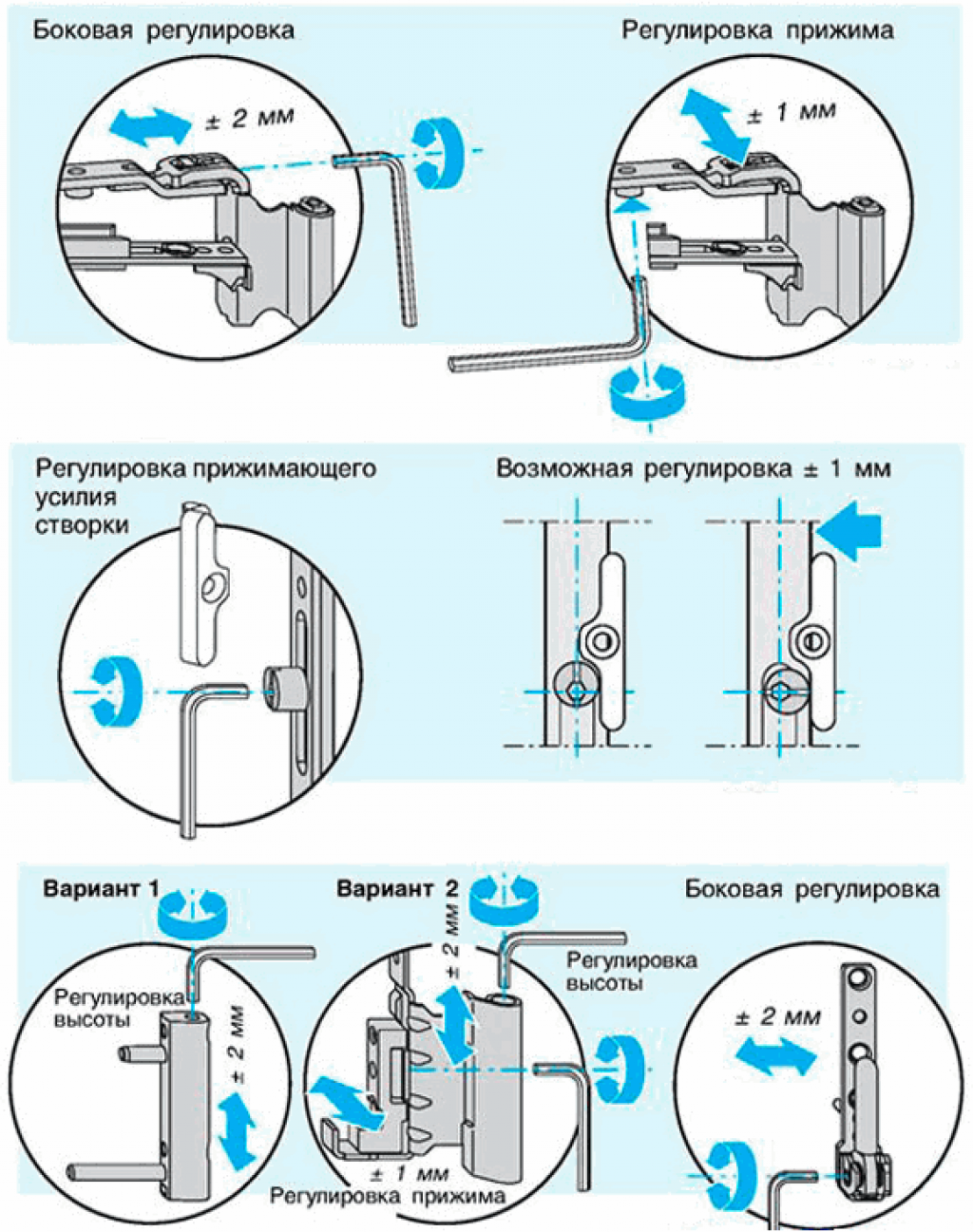

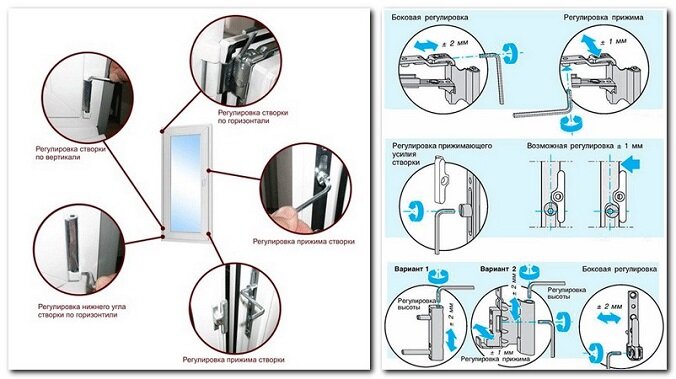

На рисунке указаны основные точки, где может потребоваться настройка фурнитуры. Конструкция окна предусматривает несколько вариантов регулировки:
- сдвиг по горизонтали и вертикали;
- установка положения нижнего угла;
- степень прижатия к раме.

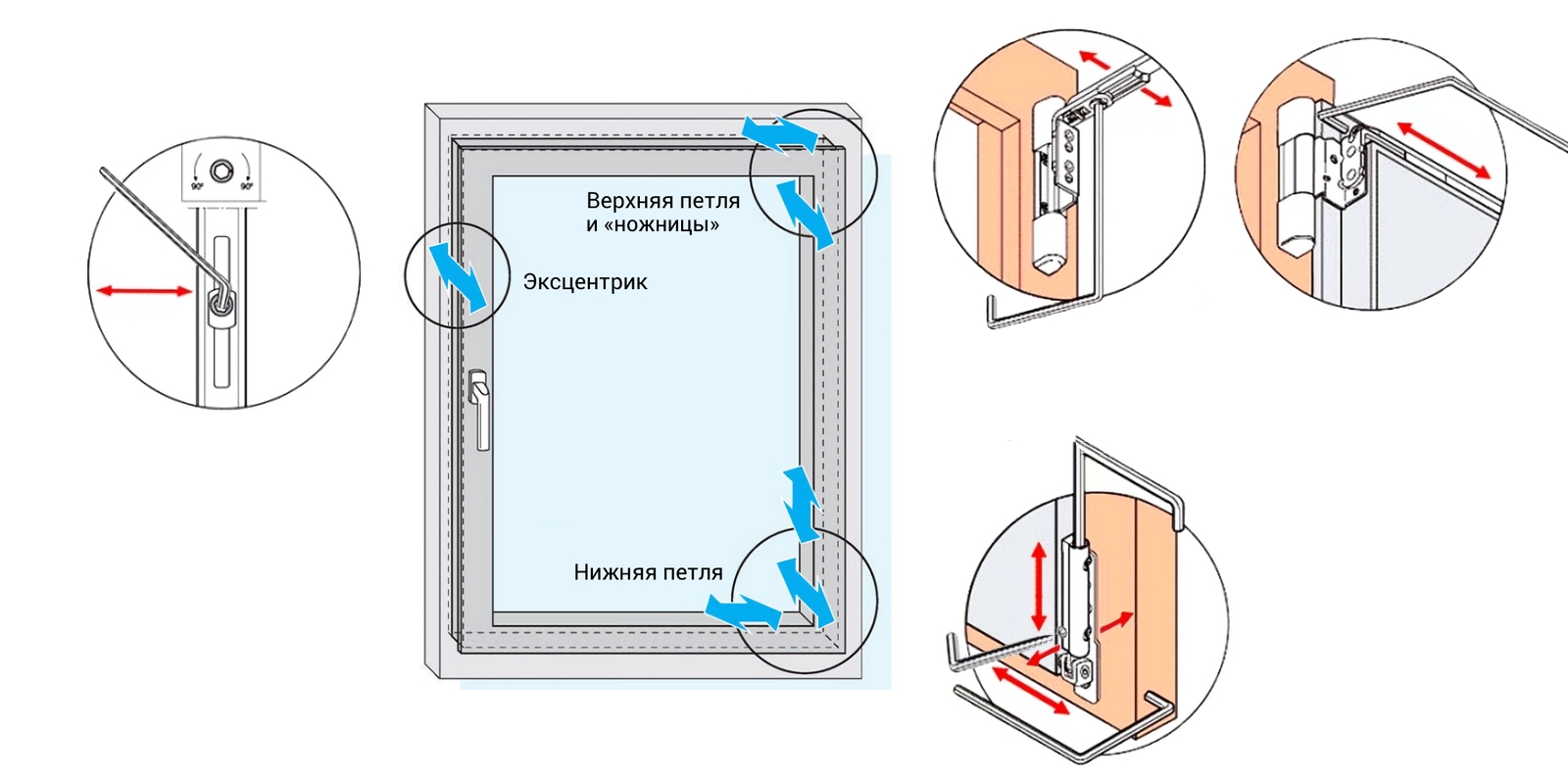

Расположение точек регулировки
Как осуществляется выставление оптимальных режимов?
Установка вертикального положения
Это делают путем настройки нижней петли. Снимите защитную накладку. Здесь есть две точки регулировки – по горизонтали и вертикали. Чтобы поднять или опустить створку, регулируют винт, находящийся сверху петли. Для поднятия его поворачивают по часовой стрелке, и наоборот, если нужно снизить высоту.
Корректировка вертикального положения
Корректировка по горизонтали
Для выполнения этой операции необходима настройка обеих петель.
Сбоку нижнего навеса есть второй винт, предназначенный для смены горизонтального положения. При его повороте слева направо створка сдвигается к петле, и наоборот при обратном проворачивании.
Корректировка нижнего навеса
Образование сквозняков также возможно через не запирающийся верхний угол окна. Для этого выставляют прижим верхней петли, винт регулирования которой находится сбоку. Крутим его и добиваемся необходимого результата – ровности и плотности прилегания.
Настройка верхнего навеса
Изменяя горизонтальное положение, необходимо оставить зазор в несколько миллиметров между петлей и створкой. Иначе при сильном затягивании не будет работать режим проветривания.
Изменение степени прижатия створки
Прижимной механизм – это еще одно устройство в виде пластины, расположенной на раме. Оно предназначено для противодействия взлому путем отжимания створки со стороны улицы.
Пластина прижимного механизма обеспечивает более плотное закрытие
При повороте по часовой стрелке выдвигается язычок, который и будет способствовать более плотному закрытию.
(function(w, d, n, s, t) {
w = w || [];
w.push(function() {
Ya.Context.AdvManager.render({
blockId: «R-A-510923-1»,
renderTo: «yandex_rtb_R-A-510923-1»,
async: true
});
});
t = d.getElementsByTagName(«script»);
s = d.createElement(«script»);
s.type = «text/javascript»;
s.src = «//an.yandex.ru/system/context.js»;
s.async = true;
t.parentNode.insertBefore(s, t);
})(this, this.document, «yandexContextAsyncCallbacks»);
Настройка прилегания верхнего угла
Для прижатия верхнего угла окна к раме есть еще один регулировочный винт. Чтобы до него добраться, необходимо открыть окно сразу в двух направлениях. Для этого на торце створки прижмите блокиратор, как показано на картинке.
Блокираторы в виде запорной петли и язычка позволяют прижать верхний угол к раме
Отведите его до упора, поверните ручку на проветривание, а затем потяните верхний край створки на себя. Доступ к прижимному механизму открыт. На одной из пластин есть место под шестигранник. Поворачивая его, можно регулировать плотность прилегания верхнего угла створки.
Это основные проблемы, которые могут появиться на протяжении длительного периода эксплуатации, когда работа системы постепенно ослабляет выставленные изначально режимы. Но сразу после установки все эти настройки регулируют сами установщики от фирмы-поставщика – они обязаны обеспечить правильную работу системы.
Конечно, если отсутствует опыт или непонятно, как выполнить регулировку своими руками, лучше всего обратиться к фирме-установщику. Они направят своего специалиста, который выполнит все необходимые процедуры, выставив створки в нужное положение.
Проблемы с окнами, которые можно решить самостоятельно
Устранение некоторых неполадок фурнитуры – задача для специалистов. При самостоятельном ремонте возникает риск повреждения механизмов створки, и даже весь стеклопакет. Однако в большинстве случаев ремонт и настройка могут выполняться вами без обращения к специалистам. В список несложных для выполнения работ входят:
1. Установка режима для зимы или лета. Современные модели позволяют быстро и легко выполнять регулировку зима лето пластиковых окон, чтобы лучше функционировать в разное время года.
2. Настройка створки, «цепляющей» раму при закрывании.
3. Настройка подвижных частей оконного блока при заклинивании конструкции в открытом положении или неплотном прилегании плоскости к оконному уплотнителю.
4. Замена резинового уплотнителя, которая приводит к нарушению герметизации. Выполняется в среднем каждые 5-7 лет, по мере износа.
5. Устранение проблемы со срабатыванием блокиратора ошибочного действия. Возникает при случайном повороте ручки, если створка приоткрыта. Верхняя часть в этом случае выпадает при открывании. Ручка блокируется, а створка не закрывается, провисая на одной петле.
6. Регулировка ручки, которая может расшататься или, наоборот, заклинить.
Чтобы меньше сталкиваться с проблемами, стоит сразу выбирать качественные и недешёвые пластиковые оконные блоки, на которых стоит хорошая фурнитура. Тем более что некачественный пластик может коробиться и терять форму, приводя к невозможности закрыть окно. Вместо ремонта для такого остекления проблемы часто придётся решать только заменой.
Повысить работоспособность окна
Стеклопакеты — лучший способ остекления. Ваш дом надёжно защищён от холода, шума с улицы и пыли. При правильном уходе окна ПВХ прослужат вам десятилетиями. Обслуживание состоит не только в мытье, но и в систематической профилактике:
- очистка уплотнителя от грязи;
- смазка резины спецсотавом на основе силикона;
- соблюдение режима зима лето;
- тестирование/регулировка петель.
Очистка окон, замена уплотнителя, смена режимов зима/лето в зависимости от сезона продлит срок службы стеклопакета
Действие 1. Проверять герметичность
Желательно осмотр проводить раз в год. Потребность в этом возникает с наступлением холодной погоды — установите проблемные места, влияющие на герметичность конструкции. Проверку стеклопакетов нужно проводить до наступления мороза. Регулировка окон самостоятельно выполняется за несколько минут.
Три способа проверки:
 | Способ 1. Проверка рукой В холодную погоду поступление холода с улицы можно почувствовать без всяких приспособлений. Закройте окно — сворки к раме должны быть максимально прижаты. Проведите рукой по периметру, при наличии щелей, вы почувствуете сквозняк. В морозные дни увидите образование наледи |
 | Способ 2. Проверка огнём Если холода ещё не наступили, пламя спички поможет определить нарушение герметичности. Зажжённой зажигалкой (свечкой, спичкой) медленно проводите по местам стыков. По колебанию пламени вы легко определите проблемное место |
 | Способ 3. Проверка бумагой При закрывании вставьте лист А4 между оконной створкой, плотно закройте и потяните бумагу. Необходима регулировка, если бумага легко вытаскивается. В окне, выставленном на режим зима, вытянуть без усилий или обрыва не получится |
Действие 2. Изучение конструкции
Перед работой нужно найти регулировочный винт и выяснить, как он функционирует. Обычно мастер-установщик демонстрирует работу механизмов и объясняет хозяину способ регулировки окон. Если этого не произошло, нужно разобраться с системой самостоятельно.
Для удержания тепла основное значение имеют петли и винт цапфа, изменяющий степень прижима. Чаще это эксцентрик, являющийся частью запорного механизма
От положения цапфы зависит надёжность и качество работоспособности пластиковых окон. В зависимости от конструкции деталь выглядит по-разному.
Распространённые виды цапф и способы регулировки прижима:
 | Вариант 1. Овальные эксцентрики Механизм крупный, легкоуправляемый, эксцентрик овальной формы. По форме легко определить нужное положение. Производятся под брендом Масо. Для регулировки нужны пассатижи или круглогубцы, гаечный ключ |
 | Вариант 2. Круглые эксцентрики Механизм характеризуется надёжностью и прочностью. Выпускается под названием Torx. Регулируется шлицевой отвёрткой или поворотным шестигранником. Благодаря насечке визуально несложно ориентироваться с нахождением нужного положения цапф |
 | Вариант 3. Стандартные Запорные механизмы такого типа выпускаются на моделях многих компании, включая Roto. Имеют круглую регулировочную головку. Для работы нужен шестигранный ключ специального диаметра |
 | Вариант 4. Ролик-эксцентрик Надёжен в эксплуатации и прост в обращении, устанавливается двух видов: круглый и гранёный. Нанесённые насечки помогают выставить нужное положение. С их помощью пластиковые окна зима, межсезонье, лето будут иметь различные просветы между створками. Регулируется без специальных ключей, нужны пассатижи или гаечный ключ |
Действие 3. Регулировка
Необходимость коррекции прилегания возникает в 3 случаях: после проверки на герметичность, при смене сезона или замене уплотнительной резины. Полезно знать, что при монтаже притягивающий механизм выставляется в нейтральное положение.
Для регулировки петли снимите с неё маскирующую насадку. Для усиления прилегания поворачивайте винт по часовой стрелке, проверяя результат. Окно может быть закрыто, ручки окна максимально опущены вниз.
Под заглушкой петли вы увидите винт для регулировки Если откосы мешают подобраться к винту — откройте створку и выполните работу снаружи. У верхней петли манипуляции проходят с применением лестницы или табурета.
Регулировка петель
Конструкции пластиковых окон в большинстве случаев форточкой не оснащаются. Процесс проветривания можно провести только после выставления створки в определенный режим.
Слишком большая щель между створкой и рамой при сильном холоде будет способствовать в помещении сильному охлаждению.
Требуется найти «золотую середину», чтобы зазор при проветривании был несколько меньшим. Поэтому можно сделать регулировку прижима оконных петель, чтобы отсутствовал сквозняк. Вначале следует определить место продува. Если данное место расположено около нижней петли, то необходим шестигранник. Нужно снять колпачок и по инструкции начать регулировку.
Створку необходимо выставить, ручку повернуть в режим проветривания и прижать верхнюю петлю. При закрытом окне нельзя добраться до винта, отвечающего за степень прижима петлей.
В некоторых оконных конструкциях имеются специальные блокираторы, отключающие возможность открытия окна. Если ручка болтается, то это только усугубит проблему.
Нужно слегка приподнять пластмассовую пластинку, расположенную рядом с основанием ручки, а затем повернуть ее на 90 градусов. После этого будут видны винты, которые при помощи отвертки нужно затянуть до упора.
Если ручка плохо поворачивается, то требуется смазать фурнитуру машинным маслом: эксцентрики, петли, прижимные механизмы.
Нужно как минимум 1 раз в год делать проверку фурнитуры и конструкции окна, даже если вас ничего не смущает в ее работе. Регулировка позволит быстро решить проблемы самостоятельно.
