Регулировка газового редуктора: устройство, принцип работы и настройка оборудования

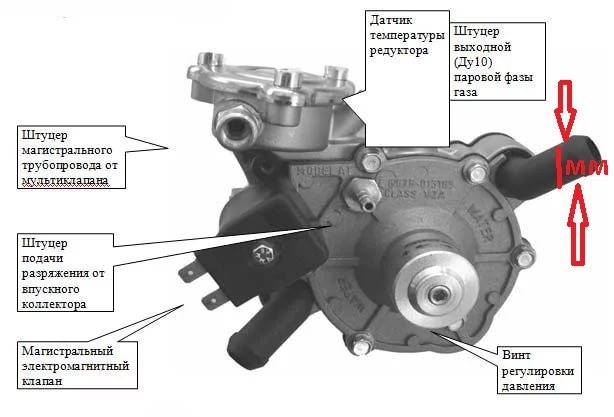

Редуктор Artiс

К группе мощных испарителей относится редуктор Томасетто Арктик производства Италии (артикул RGDG3910). Подходит для монтажа в газобаллонное оборудование 4 поколения. В прибор встроен фильтр, замену которого выполнять при необходимости несложно. Есть электромагнитный клапан, контролирующий поступление газа.

Благодаря особенности редуктора Томасетто Арктик, который обладает способностью к хорошему прогреву для испарения пропан-бутановой смеси на выходе, давление горючего оптимально для стабильной работы силовой установки.

Технические параметры изделия:

прибор хорошо работает с моторами от 120 до 240 л.с.;
рабочий температурный режим от -10 и больше;
давление регулируется в диапазоне 900 — 1800 Mbar;
корпус из алюминиевого сплава;
давление до 30 Bar;
размер 12 х12,5 х10,5 см;
масса прибора 1,5 кг;
энергопотребление 17 Вт;
входной диаметр под трубопровод 6 мм;
выход под газовую магистраль 12 mm в диаметре;
поддерживает мощность авто от 90 до 140 л.с.

Температура среды имеет прямое влияние на КПД прибора. Низкая работает на понижение производительности, высокая — увеличивает эффект.

Редуктор-испаритель artic не укомплектован температурным датчиком. Его приобретают отдельно.

Марка пропанового редуктора арктик используется с фильтрами для жидкой фазы газа от Томасетто. Для ремонта применяются оригинальные ремкомплекты, дешевые подделки ухудшат работу двигателя.

Поколения ГБО

ГБО, как известно, ставится не только на карбюраторные автомашины. Газ ставится и на машины с инжекторными системами. Однако на карбюраторных моделях их установку, всё же, можно назвать более классической, это решение лучше проверено. С другой стороны, оно не исключает риска возникновения проблем.

На сегодняшний день принято классифицировать ГБО на поколения. Самым последним считается газобаллонное оборудование пятого поколения. Стоит понимать, что чем новее система, тем она функциональнее. Другими словами, в ней уже будет использоваться больше дополнительных элементов, включая электронику и соответственно, будет выше её производительность. Поколение не просто так выбирают, оно должно подходить по своим характеристикам в зависимости от типа силовой установки.

Схема установк ГБО 5

Одна из ведущих производителей ГБО – фирма Ловато. Оборудование от этого производителя имеет высочайшее качество, отличается превосходными рабочими нормативами. Основным преимуществом можно считать наличие ЭБУ, рассчитывающего показания с превосходной точностью. Это оборудование редко выходит из строя, но со временем приходится его регулировать.

Настройка и регулирование газа

Рабочий механизм содержит в составе регулирующий элемент в виде чувствительного устройства для сравнивания импульсов задатчика и показателя координируемого напора. Узел принимает команду, приводит в движение регулирующий затвор за счет действия рабочей среды.

В зависимости от типа регуляции различают редукторы:

статические;
астатические;
изодромные.

Если усилие перестановки большое, чувствительный элемент управляет регулятором прямого действия, использующего пружину. Энергия перемещающегося газа также может выступать задатчиком размера напора. Прибор подает команду исполнительному элементу в форме координирующего давления — такие редукторы называются пилотными.

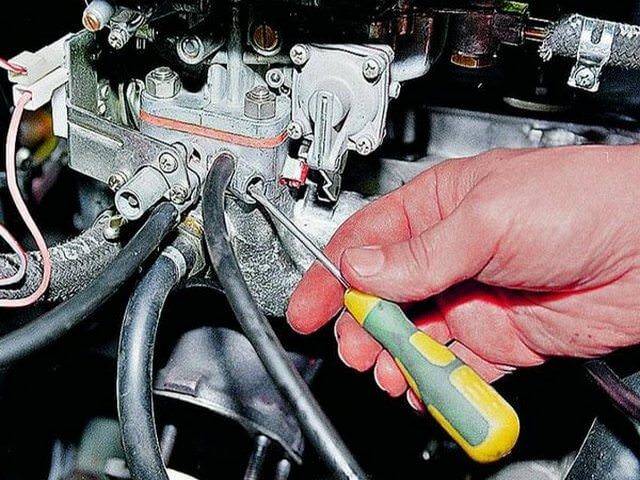

Как осуществлять настройку и регулировку

Чтобы правильно отрегулировать редуктор по инструкции своими руками, нужно разбираться в настройках. Устройства для пропановых систем имеют два или один регулятор. Отрегулировать метановый прибор — более сложный процесс. Метановые модификации почти все оснащены одним регулятором.

Описание настройки 2-мя винтами:

автомашину заводят с бензина и прогревают пока термодатчик не покажет рабочее значение;
дозатор должен быть на максимуме,
винт холостого хода закручен до упора, далее отвернуть на 3 об.;
винт чувствительности устанавливают в среднем значении на холостом ходу на газовом горючем;
снижать количество оборотов вращением винта, при этом настроить такое положение, чтобы машина не заглохла;
дойти до значения, где обороты выйдут по максимуму, потом медленно закручивать винт чувствительности;
при смене оборотов производится корректировка до максимального значения;
добиться, когда винт будет завинчен почти до упора, а авто на холостом ходу показывает значение в 1200 об. в минуту;
снижать до значения 1000 об. в минуту.

медленно отворачивать винт, до изменений параметров оборотов;
повернуть опять назад;
сделать перегазовку, мотор при этом должен без проблем чувствовать педаль, иначе операцию повторить.

Затем идёт настройка дозатора:

при оборотах 3000 об. в минуту (на газу), проворачивать дозатор, до изменения количества оборотов;
вывернуть винт дозатора на 1/2 оборота.

резко надавить на педаль газа, заворачивая винт чувствительности до ощущения провала;
вывернуть регулятор на пол-оборота;
сделать повтор настроек дозатора.

Читать дальше: Как снять вакуумник печки нексия

Настройка с 1-им регулировочным винтом:

авто должно работать на газовом горючем, на холостом ходу, около 1100 об. в мин.;
закручивая винт, снизить обороты и поставить их на 1000 об. в минуту;
отрегулировать дозатор, подкрутить его на 1/2 оборота и покататься, как только машина начнёт работать с рывками регулировать винт до состояния плавности.

В газобаллонном оборудовании редуктору отведена наибольшая значимость среди всех узлов. Его задача: предоставить возможность водителю понизить давление, которое поступает из баллона. Ремонт, а именно регулировка, на редукторе автомобиля предусматривает работу с одним или двумя регуляторами: в этоми заключается главное отличие.

В принципе газовый редуктор примитивный регулятор давления, устроенный с целью поддерживать стандартное значение давления от расхода топлива автономно. Как показывает практика, устройство поддерживает его с незначительным коллебанием. Давление немного снижается с повышением расхода газа. Это не очень существенный момент, но требующий внимания.

Редукторы

Само понятие «редуцирование» означает изменение какого-либо физического показателя в меньшую или большую сторону. В случае с редуктором этим физическим показателем является давление газа.

Редуктор – это механическое устройство для стабилизации давления газа. Сжатый газ в баллоне находится под очень высоким давлением. Редуктор обеспечивает понижение давления на выходе до необходимых показателей (зависит от вида газовой смеси). И поддерживает давление на постоянном уровне.

Если вы планируете работать с газосварочным оборудованием, рекомендуем купить редуктор. Редукторы улучшают качество сварного шва, стабилизируют сварочный процесс и оптимизируют расход газа при сварочных работах.

Устройство

Основными рабочими элементами редуктора являются редуцирующий клапан, мембрана и запорная пружина. Пружина пытается перекрыть клапан редуктора с одной стороны. С другой стороны воздействует мембрана, стремясь его открыть. Одновременно осуществляется противодействие редуцированного газа с пониженным давлением. Когда рабочее давление снижается ниже нормы, сила воздействия мембраны превышает силу воздействия пружины, и клапан открывается. Для регулировки и контроля уровня давления редукторы оснащаются вентилями и манометрами.

Виды

Основная классификация газовых редукторов — по виду редуцируемого газа. В зависимости от рабочего газа редукторы делятся на кислородные, углекислотные, ацетиленовые, метановые, пропан-бутановые. Выбирать необходимо исходя из того, какими технологиями сварки вы пользуетесь – аргонодуговой, газовой, углекислотной.

Цветовая маркировка редуктора соответствует цвету газового баллона, для которого он предназначен. Экспериментировать с использованием неподходящих по газу редукторов настоятельно не рекомендуется. Редукторы для некоторых газов категорически запрещается применять для работы с другими газами.

Редукторы для горючих газов имеют левую резьбу, для негорючих – правую.

Пропускная способность

Пропускная способность определяет производительность газового редуктора. По пропускной способности редукторы делятся на два класса: постовые и рамповые. Постовые редукторы малой пропускной способности способны подавать до 5 м3/ч газа при давлении 3 атм или до 25 м3/ч при давлении 10 атм. Такие редукторы используют для обслуживания одного сварочного поста.

Рамповые редукторы отличаются высокой пропускной способностью до 100 м3/ч, могут обслуживать сварочные комплексы из нескольких постов, сверхмощные посты для резки и другое профессиональное специализированное оборудование. За счет того, что у рамповых редукторов сечения большего размера, они больше по весу и габаритам.

Самостоятельный монтаж ГБО 2

Самому газовую аппаратуру на автомобиль установить не сложно, если соблюдать технику безопасности и иметь знания по монтажу подобных устройств.

Этапы монтажа газового оборудования на газ 2 поколения:

установка баллона;
проводка газовой магистрали;
монтаж смесителя и дозатора и узла управления газобаллонного оборудования;
проверочные работы по герметичности и работоспособности ГБО.

Перед тем как начинать монтаж, проверяют, что всё оснащение ГБО в наличии:

баллон под газ (цилиндрический или тороидальный);
мультиклапан;
бензиновый и газовый электроклапаны;
заправочный вентиль;
смеситель;
пульт управления и провода ;
газовые шланги и трубки;
тройники;
хомуты.

Описание пошаговой инструкции установки газового оборудования:

Цилиндрические баллоны крепят в багажниках. В хэтчбеках хороший вариант для установки тороидального баллона — в нишу для запаски. Метан лучше ставить на большие машины, например, Газель, где есть место для громоздкой ёмкости.
Закрепляют заправочный вентиль на кронштейне под задним бампером, на одном из задних крыльев либо в багажнике автомобиля.
Прокладывают газовую магистраль от баллона к моторному отсеку по днищу кузова. Топливный трубопровод не должен проходить через салон. Отверстие для вывода газовой магистрали делают большим диаметром, чем трубопровод, чтобы вставить в него защитный резиновый или пластиковый уплотнитель. Края обрабатывают антикором.
Вдоль днища закрепляют газовую магистраль. Можно поместить газовый трубопровод рядом с бензиновым в отведенную для этого нишу.
Следующий шаг — установка смесителя между карбюратором и впускным коллектором автомобиля. Герметичности добиваются с помощью уплотнительных колец и герметика, чтобы исключить подсос воздуха. Если этого не сделать, пропадёт тяга и возникнут рывки и провалы при нагрузке на двигатель. Характерно для карбюратора солекс, его модификацию дааз 21073–1107010 ставят на Ниву.
Следующая операция — установка бензинового электроклапана в топливный трубопровод между бензонасосом и карбюратором автомобиля.
Устанавливают газовый клапан.
Производят подсоединение газовой магистрали к клапану.
Рядом с карбюратором монтируют газовый редуктор.
Выполняют соединение редуктора к патрубкам, которые ведут к печке автомобиля. Хорошо показал себя в условиях российских зим редуктор ловато 2 поколения.
Магистраль от запорного клапана подключают к установленному редуктору.
Между редуктором и смесителем монтируют газовый дозатор.
В салоне закрепляют пульт управления ГБО и производят его подключение.

Чтобы выполнить пробный пуск ГБО, баллон нужно заправить примерно 10 литров. Трубопровод перекрывают. На соединения магистрали наносят мыльный раствор. Выполняют впуск газа, осматривают стыки. В местах протечек появятся пузыри. Если не получается сразу устранить причины путём подтягивания хомутов, газопровод перекрывают, соединения переделывают.

Перед эксплуатацией ГБО необходимо проверить действие антихлопков на инжекторе. При превышении давления газа хлопушка предотвратит взрыв газовой смеси.

Если не устранить протечки, последствия такой эксплуатации автомобиля — повышенный расход топлива, остановка двигателя, отравление газом, вплоть до взрыва. Если есть сомнения, настраивать и производить обслуживание ГБО лучше в специализированном сервисе. Адрес станции, где обслуживают газобаллонные установки, можно найти в интернете.

Как этого добится?

Существуют два варианта:

1. Настраивать имея только кабель для регулировки ГБО по изменению времени впрыска. Если Вам приходится использовать этот вариант, то проще воспользоваться старыми версиями программ, где есть грубая настройка ГБО по нагрузке.

2. Настраивать при помощи диагностического сканера по топливной коррекции. Если у Вас есть диагностический сканер или адаптер, то удобно будет настраивать любой программой.

Нагрузка на двигатель

Уточню, что является нагрузкой на двигатель. Для многих повышение нагрузки это повышение оборотов. Это в корне не верно. Если вы на нейтральной передачи нажмете газ в пол, обороты взлетят до предела, но нагрузка будет самая низкая. Нагрузка пропорциональна времени впрыска, а следовательно разряжению в коллекторе (для сжигания большого количества топлива требуется больше воздуха, поэтому разряжение в коллекторе пропорционально нагрузке).

Автокалибровка

Любимый раздел настроек большинства установщиков. В принципе с этого всегда нужно начинать. Автокалибровка это довольно простое действие, блок управления запоминает время впрыска бензина. Переходит на газ. И подстраивает коэффициенты топливной карты, чтобы на газе повторить время впрыска бензина.

Только вот есть одно большое НО. Меняется вся карта по данным одной ячейки. То есть например OMVL меняет всю карту коэффициентов по клетке минимальной нагрузки при 3000 оборотах. LOVATO меняет всю карту по холостому ходу. Это необходимо, чтобы автомобиль смог поехать для настройки в движении. Ни о какой 100% настройки всех оборотов и всей нагрузке тут речи не идет.

Грубая настройка по нагрузке (по времени впрыска)

Регулировка ГБО по нагрузке подразумевает изменение ячеек не по оборотам, а по времени впрыска. То есть запоминаете время впрыска бензина в определенный момент движения (например 3 мс), переключаетесь на газ. Смотрите как меняется время впрыска бензина (условия движения и усилие на педаль газа не менять). Сравниваете с показаниями на бензине. Например получилось 4 мс, а было 3 мс. Значит произошло увеличение впрыска на 33%. Если время впрыска бензина при работе на газе увеличилось, это значит смесь беднее чем нужно. И беднее она на 33%. Теперь всю строку 3 мс изменяем на +33 единицы и так далее по всей нагрузке.

Компании производители ГБО до, примерно, середины прошлого года, в своих программах закрывали карту коэффициентов и оставляли в свободном доступе лишь грубую настройку по нагрузке. Грубая регулировка по нагрузке выглядела ввиде 8 клеток, куда вводились коэффициенты. Эти коэффициенты накладывались на топливную карту. Первый столбец из 4 клеток отвечал за холостой ход. Первая клетка меняла столбец карты 1000 оборотов от 2 мс до 3 мс; 2 клетка меняла от 3.5 мс до 6 мс и так далее. Клетки второго столбца грубой регулировки меняли карту во всех столбцах кроме 1000 оборотов. То есть все кроме холостого хода.

Для наглядности я сделал скриншоты старой версии программы.

Карта коэффициентов программы OMVL. Я специально изменил все значения на 100.

Клетки настройки по нагрузке, их не стало с 6 версией.

Вводим поправочные коээфициенты в грубую настройку.

Смотрим, что стало с картой коэффициентов.

Это хорошо показывается как работает настройка по нагрузке. При регулировке по времени впрыска проще будет использовать именно старую версию программ (5.0.5 или 5.0.8).

Настройка газового редуктора «Томасетто» второго поколения

После установки всего комплекта газового оборудования требуется проверить всё на герметичность, и перед первым запуском мотора настроить газовый редуктор. Вообще, лучшим вариантом будет доверить настройку профессионалам, которые за короткое время выведут ГБО на оптимальный режим работы. Это позволит получить максимальную мощность от установки, а также хороший расход топлива. Самым страшным в самостоятельной настройке является ответственность за ресурс силового агрегата. Некорректная смесь может за пару тысяч километров убить мотор.

Первичная регулировка

Сначала нужно прогреть мотор до рабочей температуры. Отключить подачу бензина и выработать его. После чего требуется выставить дефолтные настройки редуктора:

Ввернуть до максимума дозатор первой камеры;
Вывернуть до минимума дозатор второй камеры;
Винт холостого хода закрутить до упора, а затем выкрутить на 5 оборотов;
Болт чувствительности мембраны следует установить в среднее положение.

Как установить холостой ход

Установка холостого хода уже сложнее, чем установка первичных регулировок. Подсосом требуется установить стабильные холостые в 1800 оборотов в минуту. Затем, подводя винт холостого хода, выставить максимальные обороты. При этом, постепенно убирая подсос, добиться стабильного холостого хода в 1000-1200 оборотов в минуту. Это делается постепенно, вращая винт чувствительности и качества.

Настройка чувствительности

Медленно выкручивать винт чувствительности. Как только он начал влиять на холостые обороты, прекратить его откручивать. Затем данный элемент вворачивается на 1 оборот. Если отклик на педаль газа хорошая, то чувствительность можно считать настроенной.

Калибровка дозатора

Данная операция лучше всего получается при практической регулировке. Требуется трогаться на автомобиле с очень малым нажатием газа. Винтом регулировки дозатора выставить такие параметры, чтобы при старте с места на малом газу не было никакого провала.

Точная настройка(Online-настройка)

После удачного завершения самонастройки можно переходить к точному конфигурированию топливной карты.

Коррекция топлива:

Установите ODB адаптер в диагностическую колодку автомобиля, подключитесь к нему через Bluetooth с вашего телефона, используя Torque(или аналогичную программу). Выведите на дисплей информацию в виде графика о долгосрочной и краткосрочной коррекции. Суть этих параметров заключается в корректировке топлива. Если возникает какая-то ситуация, когда в двигатель подается слишком бедная или слишком богатая смесь, то время открытия форсунок компенсируется этим коэффициентом. Например забитые форсунки, обеднят смесь и коэффициент коррекции вырастет. Как правило этот параметр не может выходить за пределы ± 25%. Если проблема смеси наблюдается слишком долго, краткосрочная коррекция заносится в долгосрочную.

Во время настройки ГБО нам будет необходимо сверяться с коэффициентами коррекции топлива на бензине и газе и «прижимать» газовую корректировку к бензиновой на разных режимах работы.

Алгоритм настройки:

Настройку лучше всего производить вдвоем. Водитель и настройщик. Выбирается более-менее ровный участок дороги, на котором продолжительное время можно поддерживать одинаковые обороты двигателя.

Каждая из ячеек в топливной карте соответствует времени открытия форсунки за 20 мс. Каждая форсунка 8-ибитная, а значит имеет 256 временных уровней. 0-минимальное значение, означает, что форсунка закрыта, 255 максимальное значение, означает, что форсунка открыта полное время.

Имеет смысл производить настройку только на рабочих режимах, скажем если вы не «крутите» двигатель более 4500, то нет смысла настраивать карту выше. Настройка осуществляется поэтапно, на каждом этапе увеличиваются обороты двигателя на 500 об/мин. Автомобиль движется продолжительное время на настраиваемых оборотах.

Приступаем к настройке:

В программе Lovato Easy Fast перейдите в раздел “Конфигурация” во вкладку “Карта”.

Включается подача бензина(кнопкой в программе)
Водитель устанавливает постоянные обороты двигателя и точно держит их во время настройки.
На этих оборотах через ODB считываются коэффициенты коррекции.
Включается газ(кнопкой в программе)
Снова считываются коэффициенты коррекции.
Настраивается ячейка под точкой на топливной карте. Если коэффициент коррекции слишком большой, значение ячейки уменьшается, если маленький увеличивается. Рекомендую выделять весь столбик и изменять его разом на несколько единиц. (После выделения нажимается клавиша Enter).
ГБО lovato карта топливной коррекции
Процесс настройки повторяется на разных оборотах и разных нагрузках(например, движение в гору).

После настройки карта осматривается на наличие резких перепадов в режимах. Хорошо настроенная карта плавная, т.е. соседние ячейки не сильно отличаются по значению. Если есть неравномерные выпады, рекомендую «выпрямить» область вокруг них вручную.

Если все настроено правильно, вы получите минимальный расход газа и максимальную тягу.

Газобаллонное оборудование на карбюратор

ГБО первых поколений было предназначено для карбюраторных автомобилей.

ГБО 1 поколения было предназначено для карбюраторных автомобилей

Прошлый век? Нет, учитывая, что автопарк в России на 50 процентов состоит из автомобилей старше 10 лет. Больше 30 процентов – это автомобили производства концерна Лада плюс некоторый процент ГАЗ, УАЗ, КАМАЗ и так далее. И производить карбюраторные модели ВАЗ перестал всего-то 10 лет назад.

Для карбюраторных двигателей газобаллонное оборудование самое простое. Никакой электроники или датчиков, как и у самих карбюраторных двигателей. Если с газобаллонного оборудования четвертого поколения убрать все датчики и навороты – получится первое. Единственный минус – если его ставить на карбюратор, периодически нужна регулировка.

Карбюраторный двигатель или узел питания Отто был очень долго популярен в мире, пока его не вытеснил более экономичный и экологически чистый инжектор. Инжектор управлялся компьютером, регулировка всех систем и режимов двигателя была возложена на него. Карбюратор же был значительно более простым и надежным, чем инжектор. Карбюратор Hemi и других марок спокойно работает и после 50 лет эксплуатации, ломаться там особо нечему. Старому американскому классическому автомобилю с огромным многолитровым двигателем и расходом за 20 в спокойном режиме газобаллонное оборудование придется как нельзя кстати.

Удаление царапин на кузове автомобиля без покраски.

Старому американскому классическому автомобилю газобаллонное оборудование придется как нельзя кстати

Карбюратор не обладал никакими электронными системами управления, не то что инжектор. Всю работу карбюратор регулирует двумя отверстиями и регулировочными болтами, с помощью которых и производилась регулировка.

Схема газобаллонного оборудования для карбюраторного автомобиля

Баллон. Обычно монтируется под днище автомобиля или же в багажник. И к сожалению, занимает полезное место.
Мультиклапан. Особое устройство, находящееся на клапане. Через него и происходит выход сжиженного газа в систему.
Механизм для заправки. Поскольку топливо не жидкое и находится под давлением, «налить» его в горловину не получится. Для этих целей используется специальный механизм, безопасно соединяющий баллон и заправочную станцию.
Газовая магистраль высокого давления. Это просто труба, по которой идет газ.
Газовый фильтр. Газ достаточно чистый, но в нем мог содержаться мусор.
Газовый клапан. Запирает или отпирает подачу газа.
Редуктор-испаритель. Именно в нем газ возвращается в свое нормальное состояние.
Дозатор. Им и производится регулировка.
Смеситель. Если не была произведена установка прямо в двигатель.
Бензиновый клапан
Бензиновый клапан. Запирает или отпирает подачу бензина.
Переключатель топлива. Устанавливается в салон и служит для переключения вида топлива.

Ошибки настройки ГБО 2 на инжекторе

1. Несоответствие форсунок мощности двигателя. Жиклеры форсунок должны соответствовать исходящему давлению редуктора и характеристикам мотора. Если форсунки ГБО 2 поколения не будут успевать подавать газ, будет просадка мощности и обедненная смесь. Проблема решается заменой форсунок или расточкой жиклеров. Форсунки ставятся как можно ближе к впускному коллектору. 2. Неправильная регулировка винтов редуктора. Настройка ГБО 2 поколения на инжекторе проводится на разных оборотах двигателя, включая холостой ход. Последствия неправильной настройки:

автоматическое переключение на бензин на оборотах 2500-3000 при норме от 4000;
расход газа увеличен на 15-20% в сравнении с бензином (обогащенная смесь);
нормальная работа на холостом ходу и просадка мощности при ускорении.

Регулировка ГБО 2 поколения на инжекторе проводится на стенде, гаражная регулировка опасна.

3. Неправильно настроены ячейки ЭБУ. Для исключения появления сигнала Checkнужен четкий подбор коэффициентов для топливной карты. Правильная настройка ГБО подразумевает корректировку эмулятора работы инжектора до полного соответствия его работы на бензине.

Подведем итог. ГБО 2 поколения – это устаревший тип оборудования, который ставится разве что на карбюраторные системы и моновпрыск. Большинство ошибок на классическом инжекторе 4 цилиндра связаны с ошибкой настройки. И если во 2-м поколении настройка ГБО на инжекторе ручная, то в 4-м поколении за точность настройки отвечает электроника. Она же и автоматически корректирует изменение системы впрыска на разных оборотах двигателя, приближая расхода газа к минимально возможным границам. Купить ГБО в Харькове 4 поколения можно за 400 евро. Разница в 200 евро между поколениями окупается за 5-6 тыс. км и она стоит того, чтобы ездить комфортно без опасений относительно проблем с клапанами и поршнями.
